আমাদের অন্যান্য হাইড্রোলিক সিল পণ্যগুলির মতো হাইড্রোলিক সিল গাইড উপাদানটির নির্দিষ্ট মহকুমা মডেল রয়েছে। রুইচেন সিলগুলি সর্বদা পণ্য বিকাশ এবং মান নিয়ন্ত্রণ বজায় রেখেছে। প্রতিটি মডেলের বিভিন্ন নকশা এবং উত্পাদন বৈশিষ্ট্য রয়েছে এবং এর নিজস্ব আরও লক্ষ্যযুক্ত কাজের শর্ত এবং অ্যাপ্লিকেশন রয়েছে।

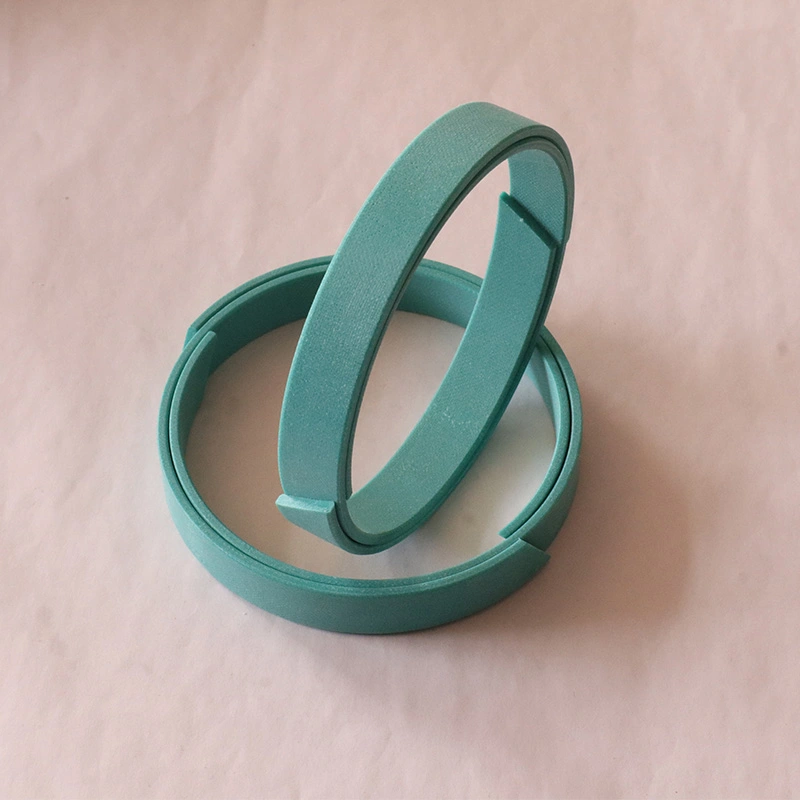

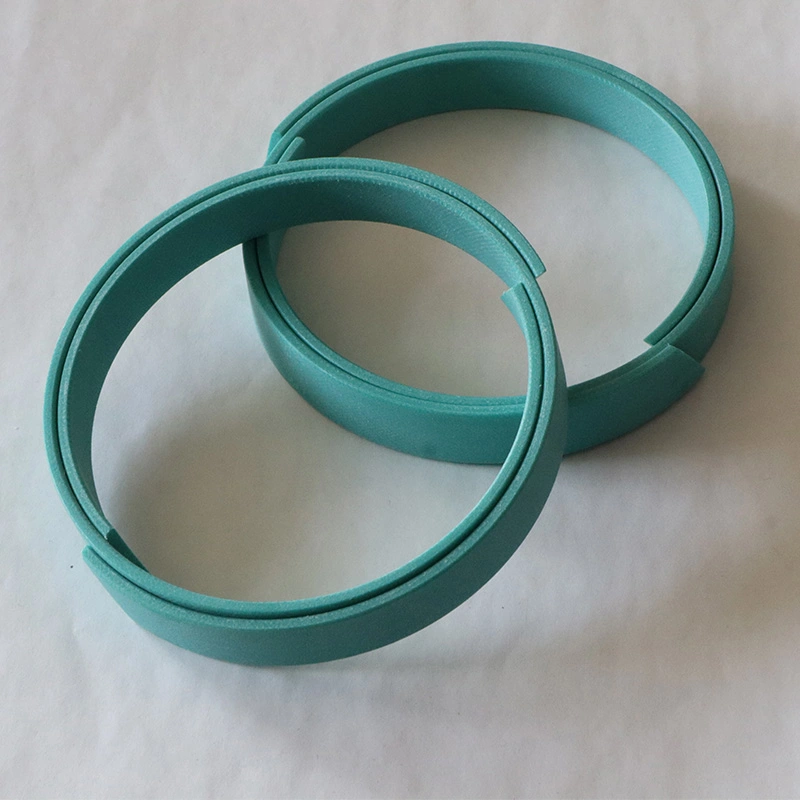

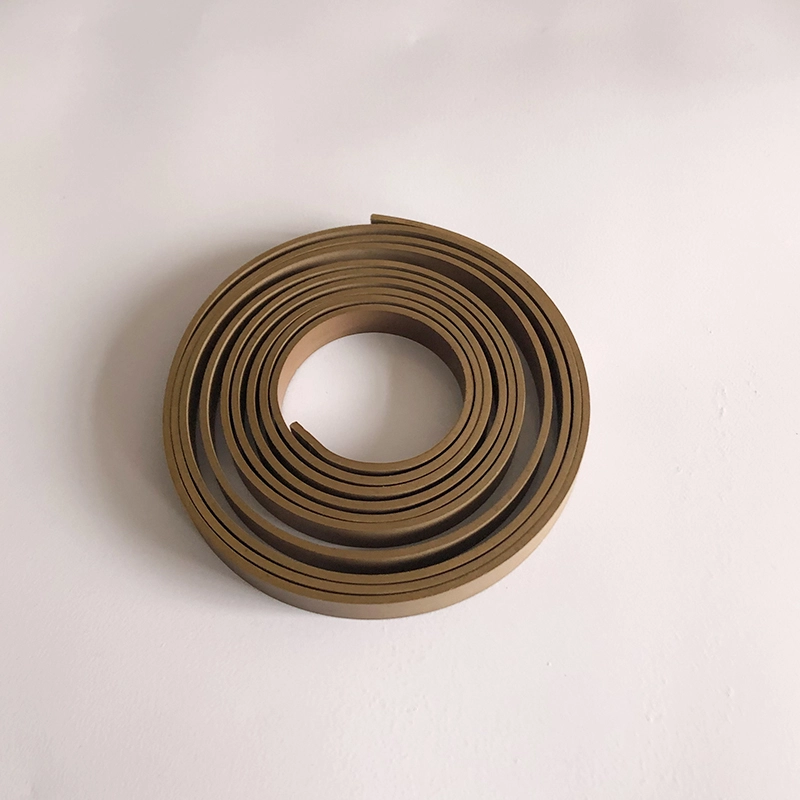

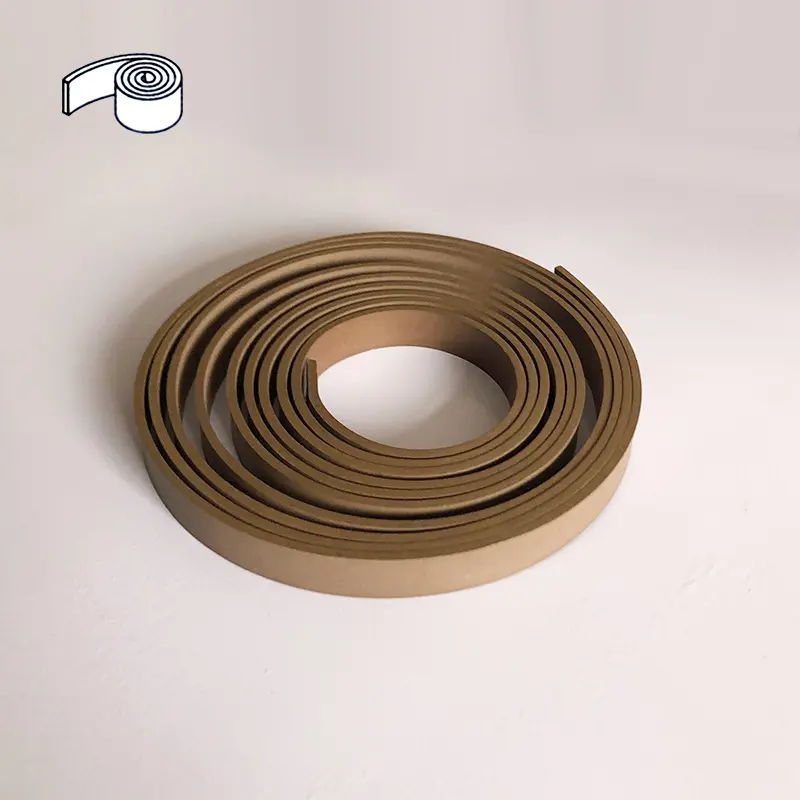

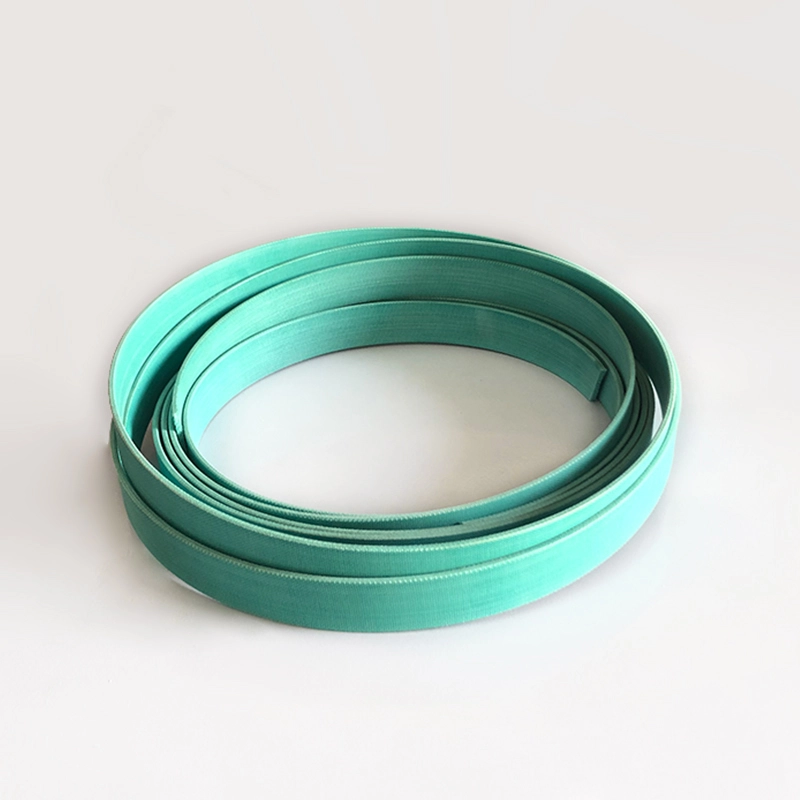

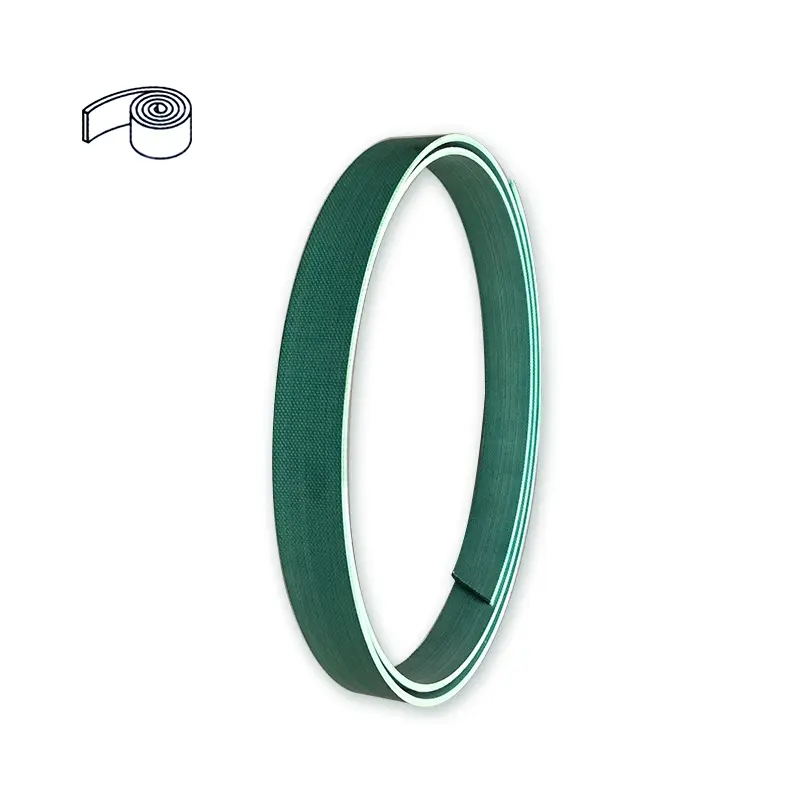

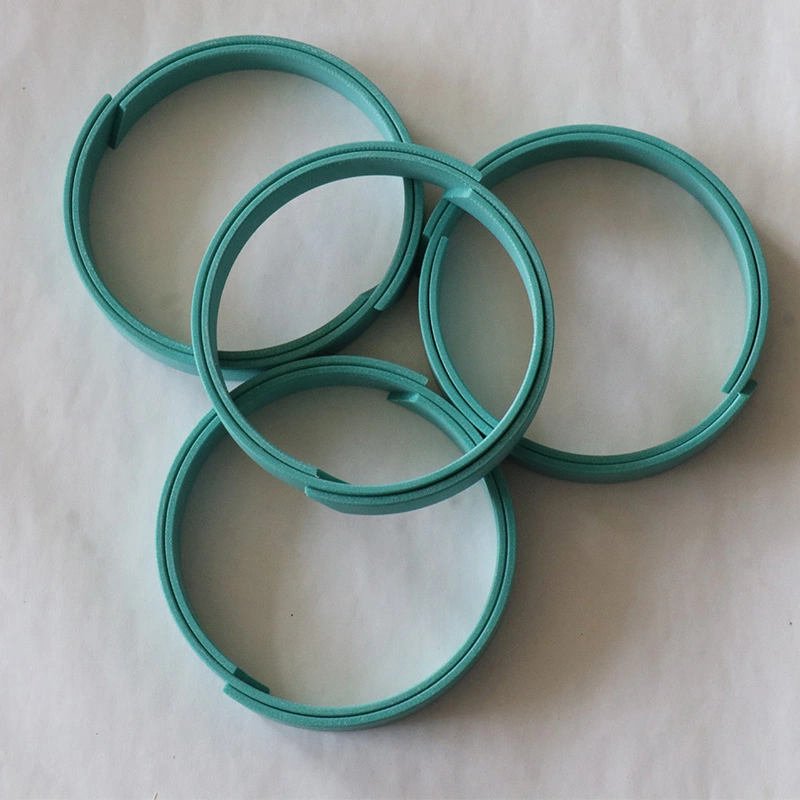

আরসি 1081 রিইনফোর্সড পলিটেট্রেথিলিন গাইড বেল্টের পিটিএফই উপাদানগুলিতে ব্রোঞ্জ পাউডার এবং অন্যান্য উপকরণ যুক্ত করার কারণে উচ্চ লোড, কম পরিধান, কম ঘর্ষণ এবং কোনও ক্রাইপিংয়ের বৈশিষ্ট্য রয়েছে। আরসি 1082 কাপড়-পুনর্বিবেচনা ফেনোলিক গাইড বেল্টের ফেনোলিক কাপড়-চাঙ্গা উপাদান ব্যবহারের কারণে পিটিএফই গাইড বেল্টের চেয়ে বেশি রেডিয়াল লোড ক্ষমতা রয়েছে। উভয় গাইড বেল্ট রোলগুলিতে সরবরাহ করা হয়, যা ব্যবহারকারীরা সহজ ইনস্টলেশন জন্য কাটা যেতে পারে এবং স্লাইডিং পৃষ্ঠে ধাতব যোগাযোগ এড়াতে পারে।

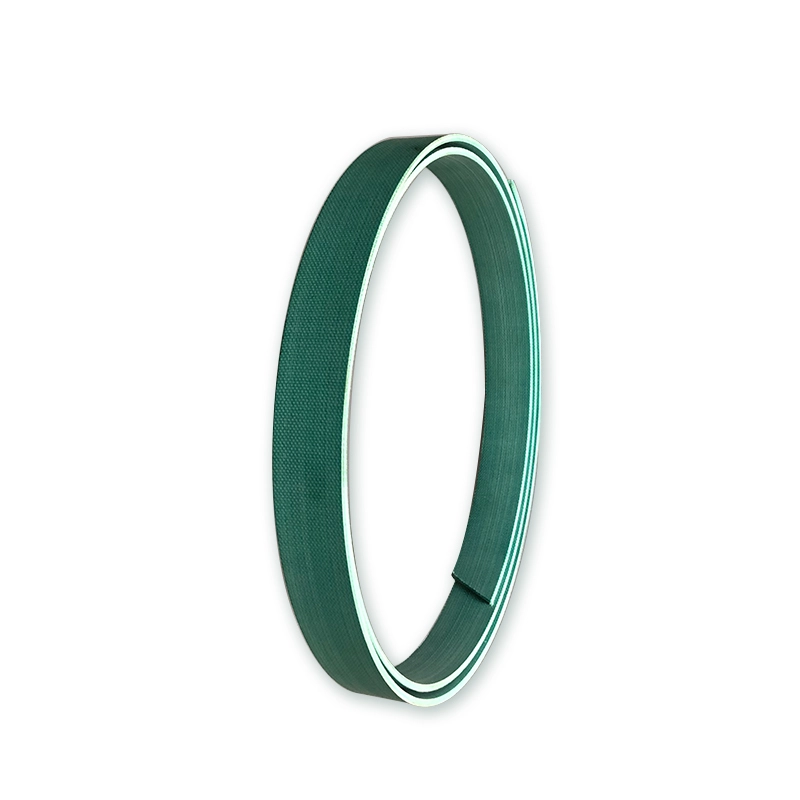

সমর্থন রিং হাইড্রোলিক সিলিন্ডারের একটি গুরুত্বপূর্ণ প্রাথমিক উপাদান। বিশ্বের স্লাইডিং রিং সম্মিলিত সিল এবং নরম ভারবহন কাঠামোর বিকাশের সাথে খাপ খাইয়ে নিতে, আমাদের সংস্থাটি সফলভাবে কাপড়-পুনর্বহাল ফেনোলিক সাপোর্ট রিংগুলি (বেল্ট) তৈরি করেছে। প্রকৃত ব্যবহারের বছরগুলি দেখিয়েছে যে এই পণ্যটি অনুরূপ বিদেশী পণ্যগুলির মানের স্তরে পৌঁছেছে বা অতিক্রম করেছে এবং ব্যবহারকারীরা ব্যাপকভাবে প্রশংসিত হয়েছে। আমাদের সংস্থা দ্বারা উত্পাদিত সমর্থন রিং (বেল্ট) এর পারফরম্যান্স সারণী একটি রেফারেন্স হিসাবে ব্যবহার করা যেতে পারে। পিস্টন এবং পিস্টন রডের পারস্পরিক হাইড্রোলিক সিলিন্ডারের একটি সহায়ক এবং গাইডিং ভূমিকা পালন করে।

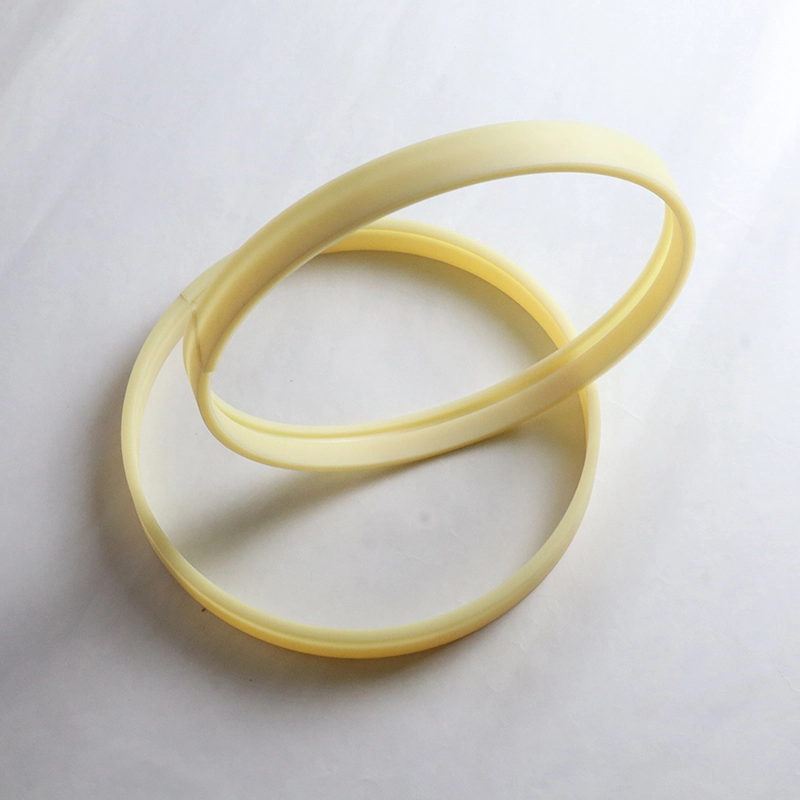

পিস্টন রড আরসিটি নন-ধাতব গাইড পিস্টনের জন্য আরসিএস নন-মেটালিক গাইড রিং
হাইড্রোলিক সিলিন্ডারে চলমান পিস্টন বা পিস্টন রডের জন্য, পরিধানের রিংটির একটি সুনির্দিষ্ট দিকনির্দেশক প্রভাব রয়েছে এবং রেডিয়াল ফোর্সগুলি শোষণ করতে পারে। একই সময়ে, পরিধানের রিংটি হাইড্রোলিক সিলিন্ডারে স্লাইডিং অংশগুলির ধাতব যোগাযোগকে প্রতিরোধ করতে পারে। ধাতব পরিধানের রিংগুলির সাথে তুলনা করে, নন-ধাতব পরিধানের রিংগুলির অনেকগুলি সুবিধা রয়েছে। এর মধ্যে কাপড়-চাঙ্গা ফেনোলিক এবং পিটিএফই গাইড রিংগুলি সাইটে কাটিয়া এবং ব্যবহারের জন্য প্রস্তুত প্রকারে উপলব্ধ।
1। ভাল পরিধান প্রতিরোধ ক্ষমতা
2। ধাতব যোগাযোগ এড়িয়ে চলুন
3। যান্ত্রিক কম্পন দমন করতে পারে
4। পরিধানের রিংয়ের কেন্দ্রিক প্রভাবের কারণে, একটি বৃহত্তর রেডিয়াল ক্লিয়ারেন্স অনুমোদিত
5। সাধারণ খাঁজ এবং ইনস্টল করা সহজ
উপরোক্ত সুবিধার উপর ভিত্তি করে কম রক্ষণাবেক্ষণ ব্যয়, এটি ব্যাপকভাবে ব্যবহৃত হয়

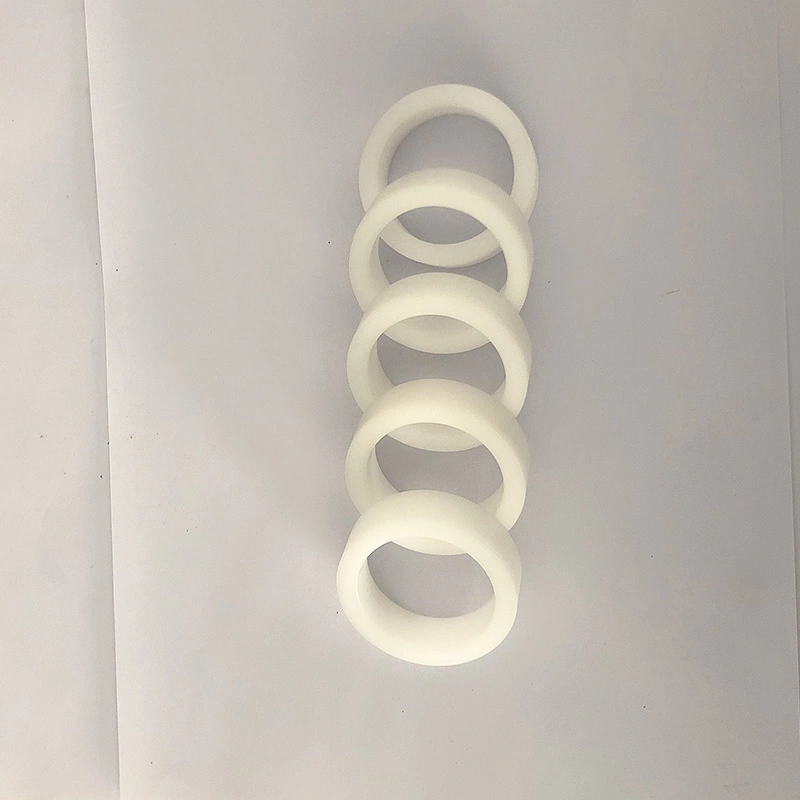

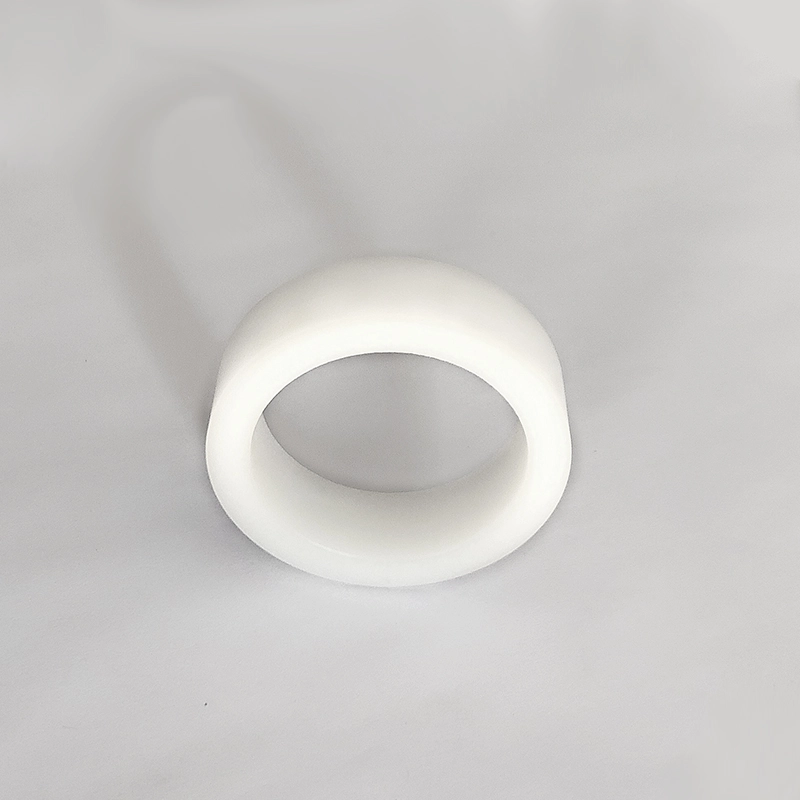

গাইড স্লিভ

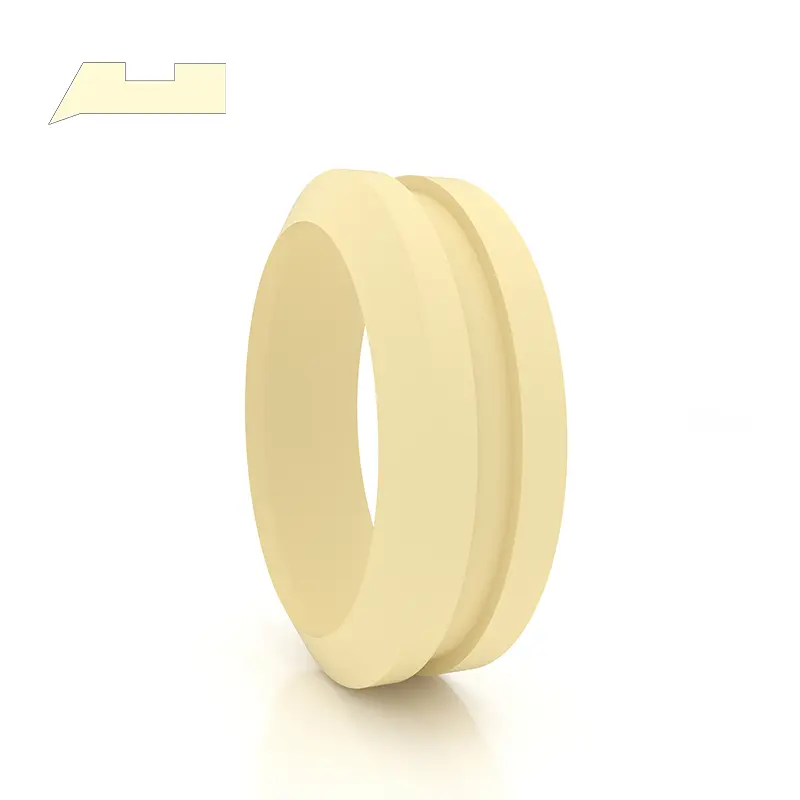

জিএফএআই হ'ল পিস্টন রডের জন্য একটি গাইড হাতা, যা পিস্টন রডকে সমর্থন করে এবং গাইড করে এবং ডাস্টপ্রুফ ফাংশনও রয়েছে। গাইড স্লিভস জিএফআই এবং জিএফএ হ'ল পিস্টন রডের জন্য গাইড হাতা, যা পিস্টন রডকে সমর্থন করে এবং গাইড করে।

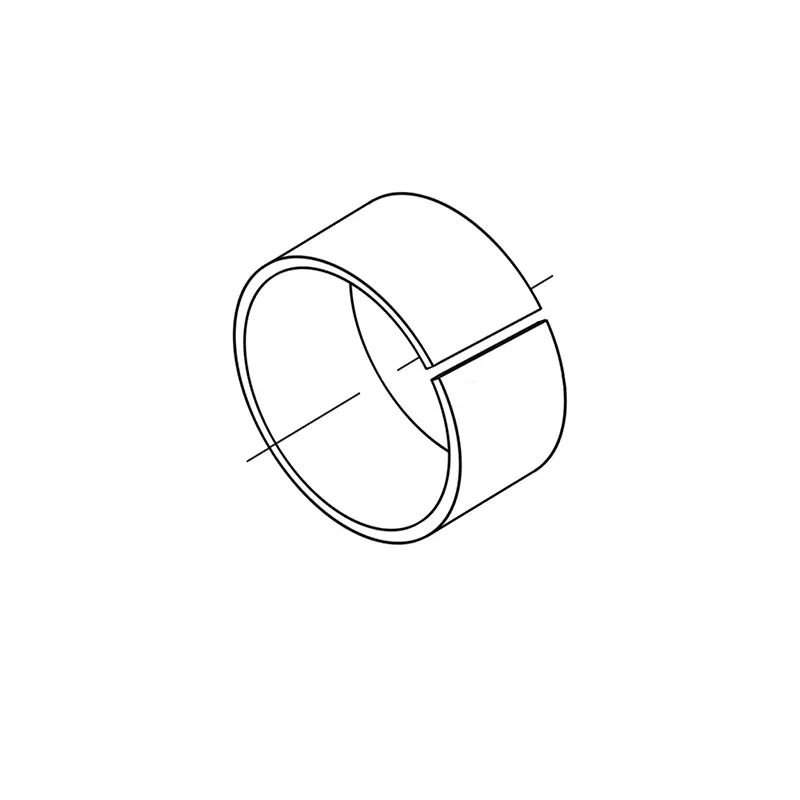

আরসিএসএফ -১ গাইড রিংটি বেস হিসাবে ইস্পাত প্লেট দিয়ে তৈরি, ব্রোঞ্জের গুঁড়ো মাঝখানে sintered এবং পলিটেট্রাফ্লুওরোথিলিন এবং ফাইবারের মিশ্রণটি পৃষ্ঠের উপরে ঘূর্ণিত হয়। বৈশিষ্ট্য: 1। পিটিএফই এবং ফাইবারের মিশ্রণটি 0.01-0.03 মিমি, দ্বৈত পৃষ্ঠটি সুরক্ষার জন্য একটি স্থানান্তর ফিল্ম গঠন করে এবং স্ব-তৈলাক্তকরণ বৈশিষ্ট্য রয়েছে; 2। কপার পাউডার স্তরটি 0.2-0.3 মিমি, ভাল লোড বহনকারী ক্ষমতা এবং পরিধানের প্রতিরোধের সাথে, ভাল তাপ পরিবাহিতা; 3। কম কার্বন ইস্পাত, ভাল লোড বহনকারী ক্ষমতা এবং তাপ পরিবাহিতা সরবরাহ করে।
আরসিএফবি টাইপ ব্রোঞ্জ গাইড রিংটি বেস উপাদান হিসাবে CUSN8 ব্রোঞ্জ দিয়ে তৈরি এবং এটি উচ্চ লোড-ভারবহন ক্ষমতা এবং ভাল প্রতিরোধের সাথে অর্থনৈতিক বুশিং। আরসিএফবি 090 পণ্যটির কার্যকারী পৃষ্ঠটি নিয়মিত হীরা তেল গর্ত দিয়ে আচ্ছাদিত থাকে এবং আরসিএফবি 092 পণ্যটির কার্যকারী পৃষ্ঠটি নিয়মিত তেল গর্ত দিয়ে আচ্ছাদিত থাকে, যা তেল সঞ্চয়ের ভূমিকা পালন করে। চলাচলের শুরুতে একটি তেল ফিল্ম গঠন করা সহজ, যার ফলে প্রাথমিক ঘর্ষণ প্রতিরোধ ক্ষমতা হ্রাস করা যায়।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
অর্ডার উদাহরণ:

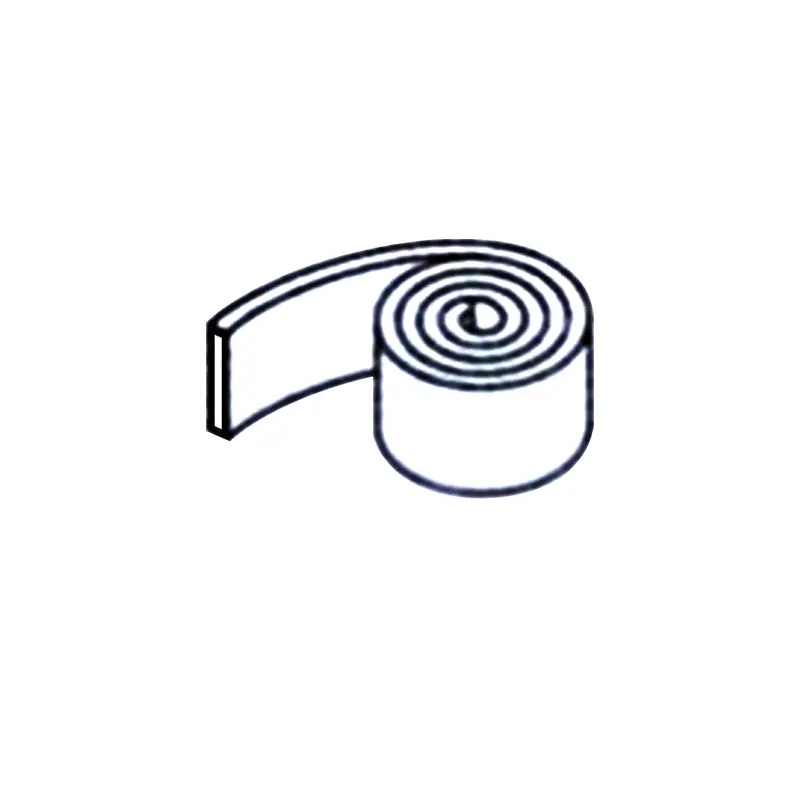

পিটিএফই গাইড টেপ অর্ডারিংয়ের উদাহরণ rc1081—9.7x2.5
ফেনলিক কাপড়ের গাইড টেপ অর্ডার উদাহরণ rc1082—9.7x2.5

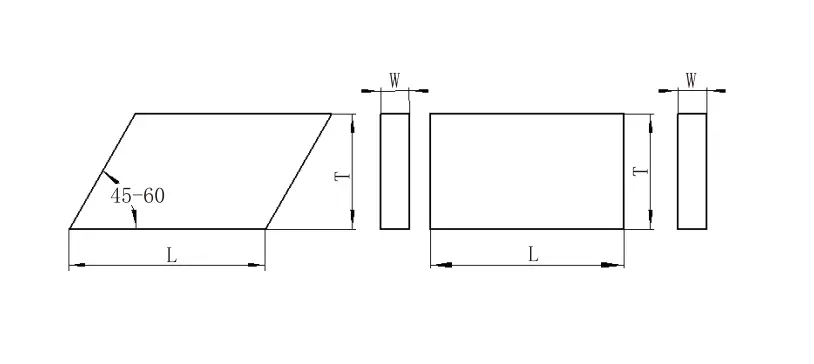

দৈর্ঘ্যের গণনা কাটা
শ্যাফটের জন্য: এল = 3.1 (ডি+ডাব্লু) গর্তের জন্য: এল = 3.1 (ডি-ডাব্লু)
L --- রিং দৈর্ঘ্য ডি --- শ্যাফ্ট ব্যাস ডি --- গর্ত ব্যাস ডাব্লু --- রিং বেধ জেড --- কাটা ছাড়পত্র কাটা

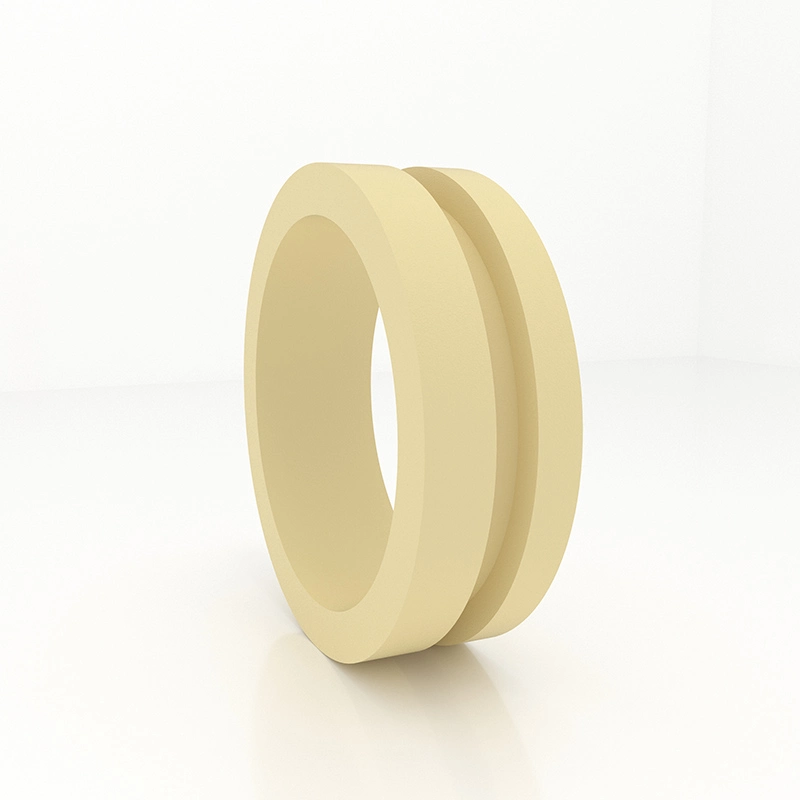

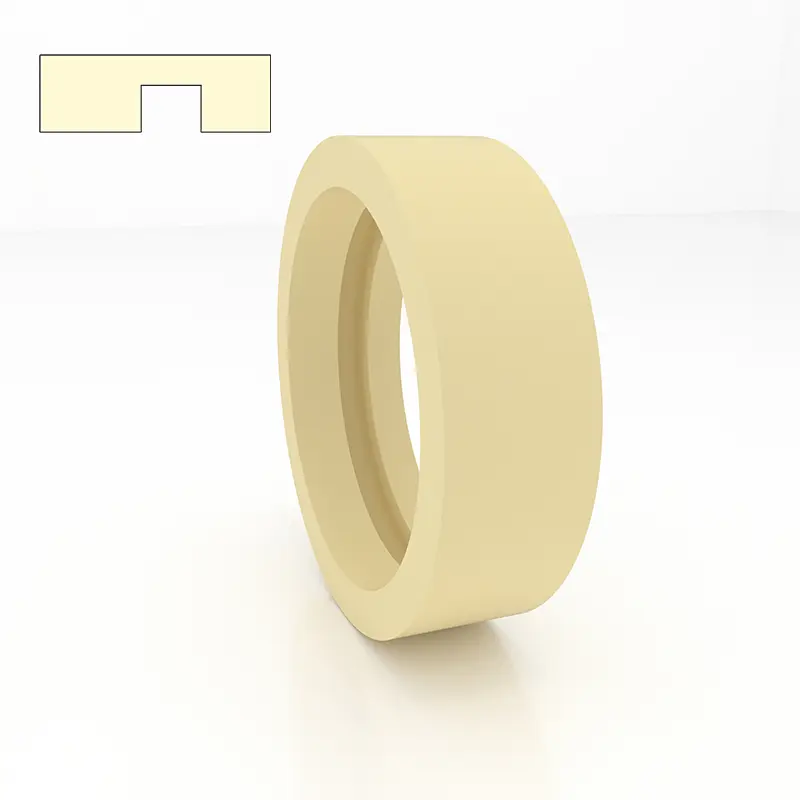

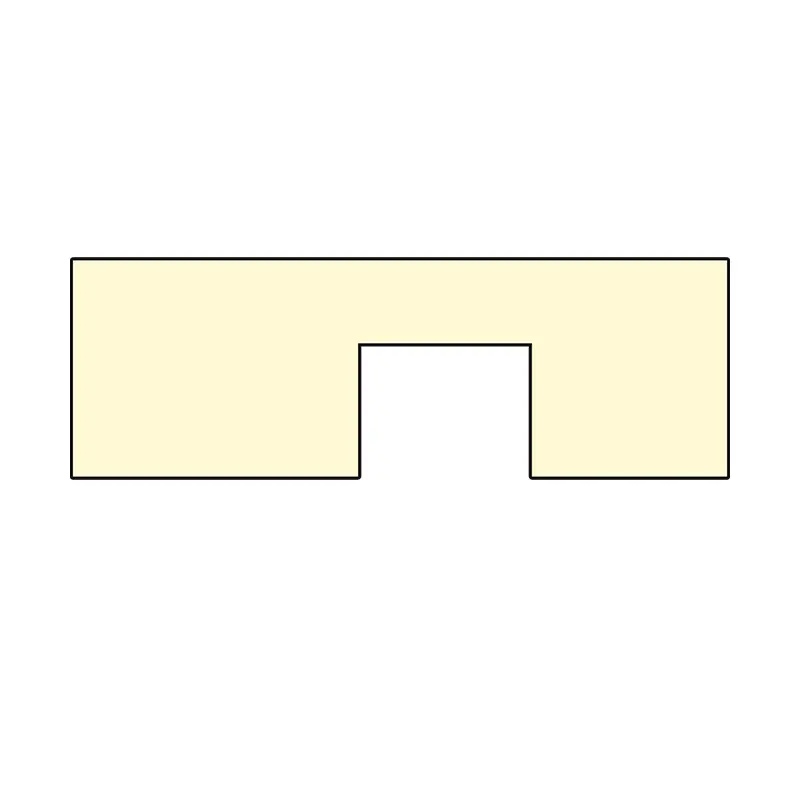

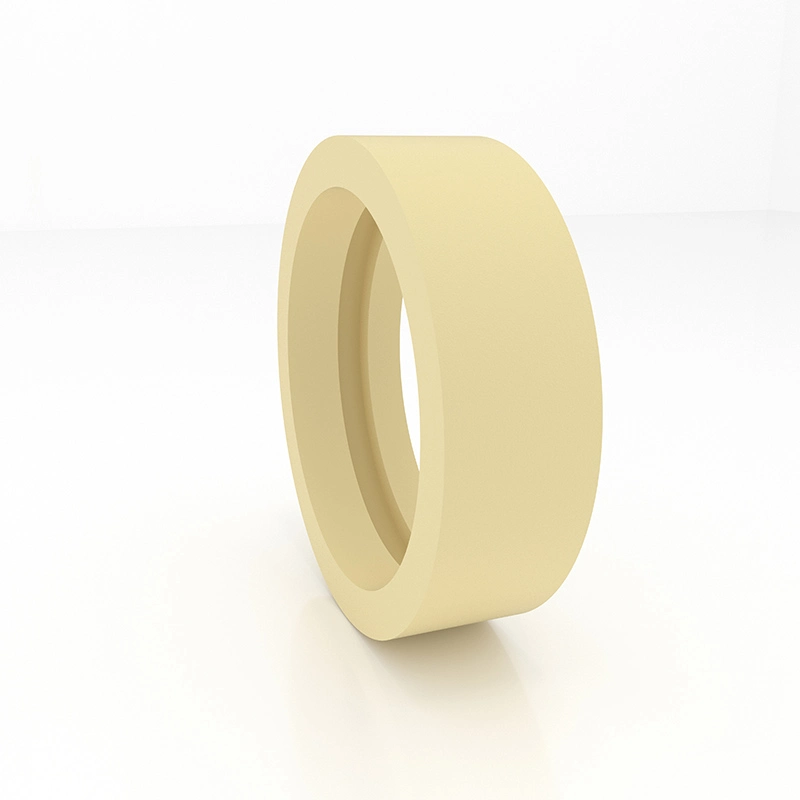

গাইড স্লিভ জিএফএআই
1। পারফরম্যান্স এবং ব্যবহার: গাইড স্লিভ জিএফএআই হ'ল পিস্টন রডের জন্য একটি গাইড স্লিভ, যা পিস্টন রডকে সমর্থন করে এবং গাইড করে এবং এর একটি ধূলিকণা-প্রমাণ ফাংশন রয়েছে।
2। উপাদান: নাইলন পিএ, পলিওক্সিমিথিলিন পিওএম এবং পলিটেট্রাফ্লুওরোথিলিন পিটিএফই।
3। কাজের শর্ত: কাজের তাপমাত্রা: -55 ～+225 ° C (পিটিএফই 120 ° এর উপরে ব্যবহৃত হয়)।
4। ডিজাইন স্ট্যান্ডার্ড: ডিজাইনিং এবং নির্বাচন করার সময়, হাঙ্গার কোম্পানির এফএআই সিরিজটি দেখুন।
5 ... চিহ্নিতকরণ এবং অর্ডার দেওয়ার পদ্ধতি: গাইড স্লিভ জিএফএআই অর্ডার নম্বর সহ চিহ্নিত করা হয়েছে, উদাহরণ: জিএফএআই -0600 পিটিএফই

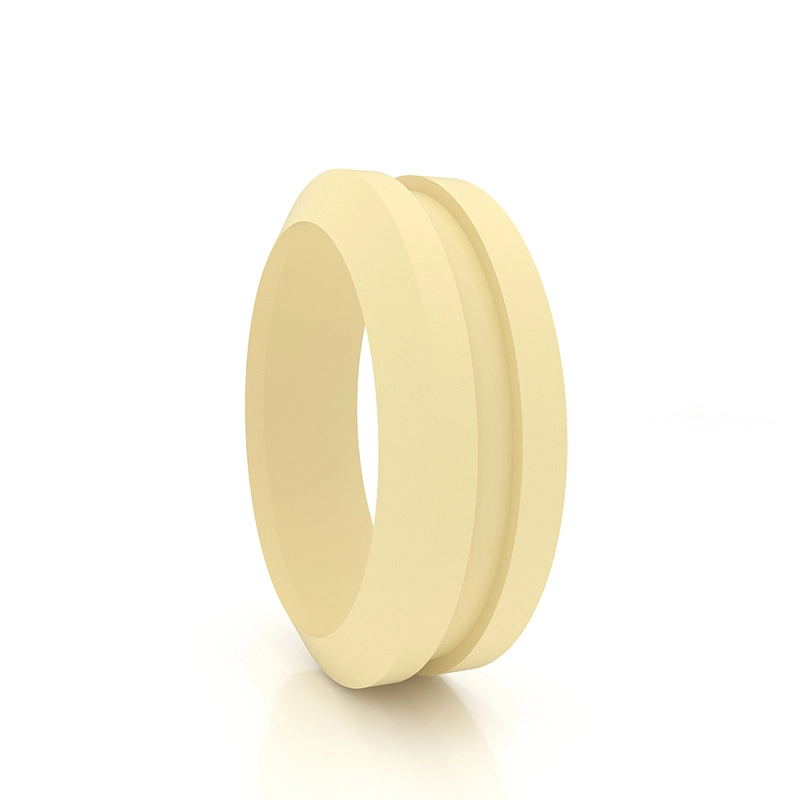

গাইড স্লিভ জিএফআই
1। পারফরম্যান্স এবং ব্যবহার: গাইড স্লিভ জিএফআই হ'ল পিস্টন রডের জন্য একটি গাইড স্লিভ, যা পিস্টন রডকে সমর্থন করে এবং গাইড করে।
2। উপাদান: নাইলন পিএ, পলিওক্সিমিথিলিন পিওএম এবং পলিটেট্রাফ্লুওরোথিলিন পিটিএফই।
3। কাজের শর্ত: কাজের তাপমাত্রা: -55 ~+255 ডিগ্রি সেন্টিগ্রেড (পিটিএফই 120 ডিগ্রি সেন্টিগ্রেডের উপরে ব্যবহৃত হয়)
4। ডিজাইন স্ট্যান্ডার্ড: ডিজাইনিং এবং নির্বাচন করার সময়, হাঙ্গারের এফআই সিরিজটি দেখুন।
5 ... চিহ্নিতকরণ এবং ক্রম পদ্ধতি: গাইড স্লিভ জিএফআই অর্ডার নম্বর সহ চিহ্নিত করা হয়েছে, উদাহরণ: জিএফআই -0360 পিএ

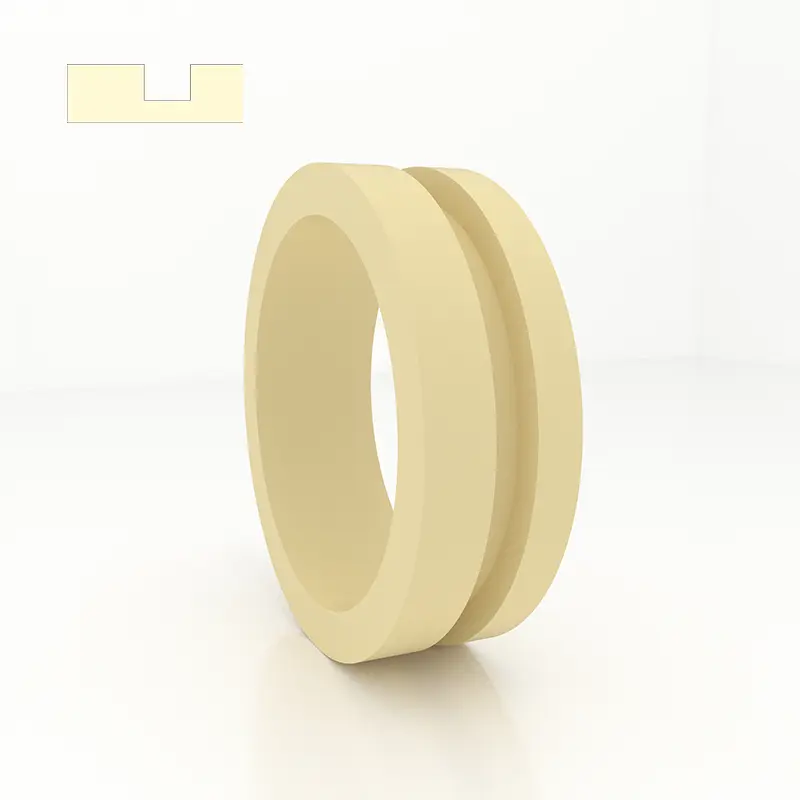

গাইড স্লিভ জিএফএ
1। পারফরম্যান্স এবং ব্যবহার: গাইড স্লিভ জিএফএ হ'ল পিস্টনের জন্য একটি গাইড স্লিভ, যা পিস্টনকে সমর্থন করে এবং গাইড করে।
2। উপাদান: নাইলন পিএ, পলিওক্সিমিথিলিন পিওএম এবং পলিটেট্রাফ্লুওরোথিলিন পিটিএফই।
3। কাজের শর্ত: কাজের তাপমাত্রা: -55 ~+255 ডিগ্রি সেন্টিগ্রেড (পিটিএফই 120 সি এর উপরে ব্যবহৃত হয়)
4। ডিজাইন স্ট্যান্ডার্ড: ডিজাইনিং এবং নির্বাচন করার সময়, হাঙ্গারের এফএ সিরিজটি দেখুন।
5 ... চিহ্নিতকরণ এবং অর্ডার দেওয়ার পদ্ধতি: গাইড স্লিভ জিএফএ অর্ডার নম্বর সহ চিহ্নিত করা হয়েছে, উদাহরণ: জিএফএ -0560 পিএ

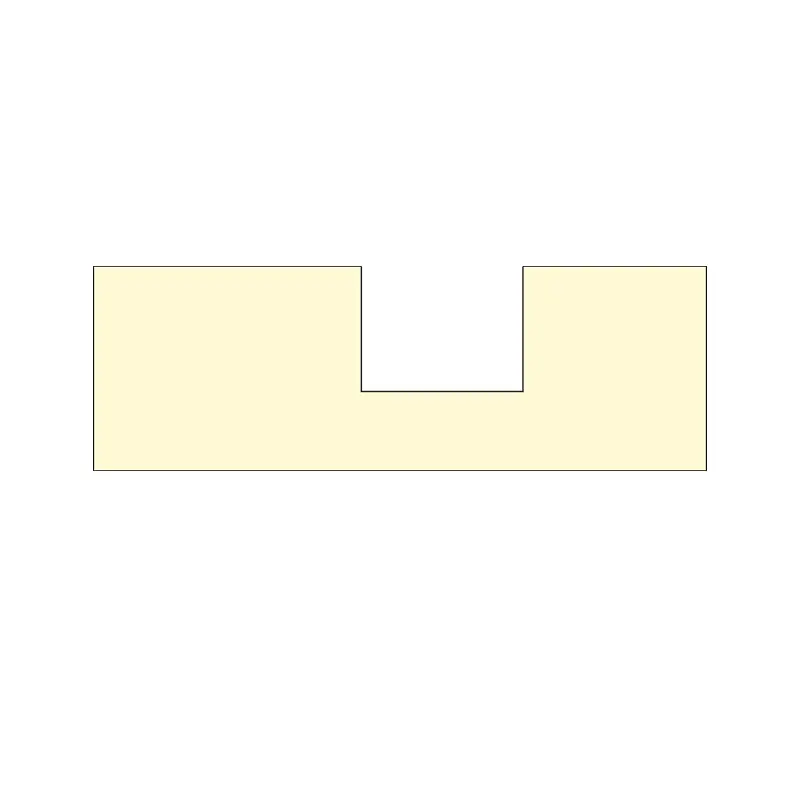

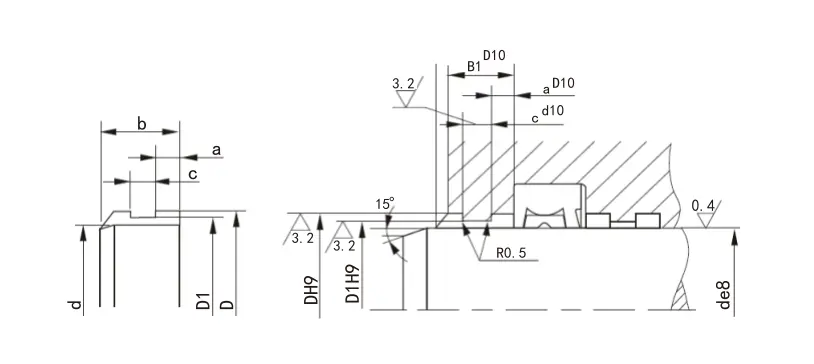

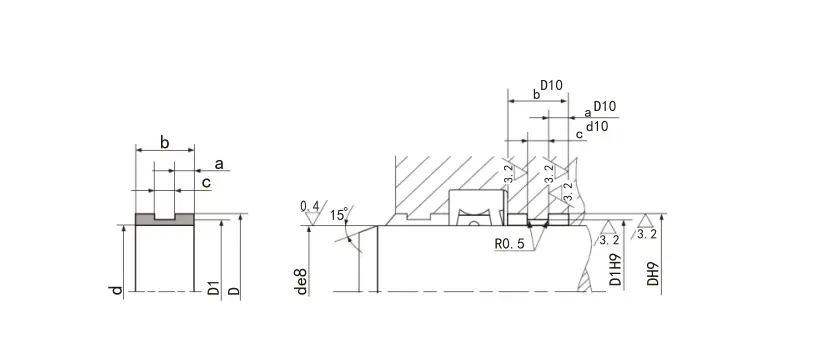

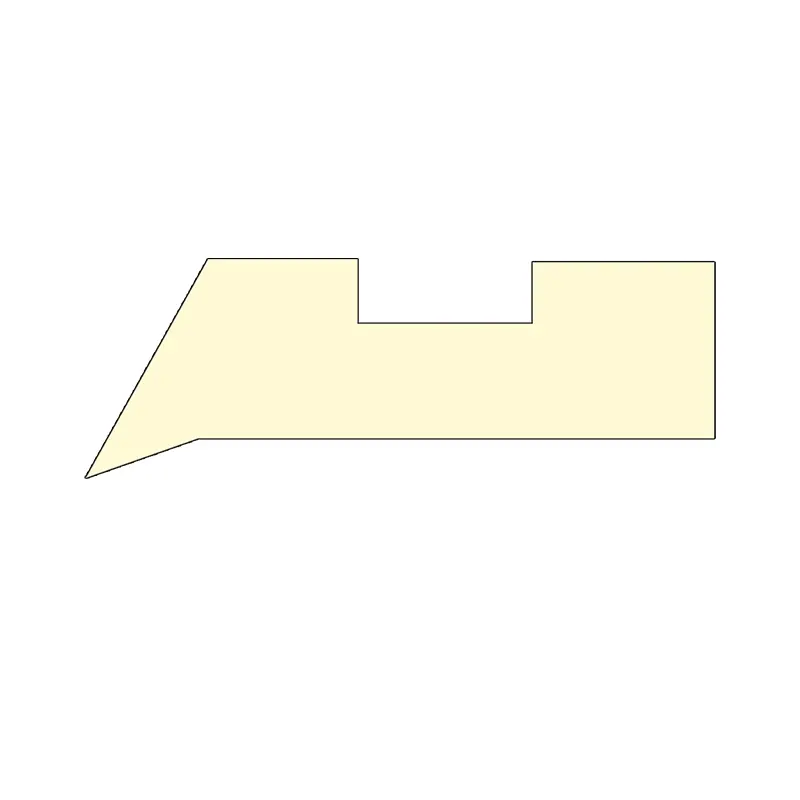

6। কাঠামোগত ডিভাইস:
স্পেসিফিকেশন:
| মডেল | খাঁজ প্রস্থ এইচ+0.2 |
বেধ টি -0.05 |
বেধ টি টি -0.05 |
বেধ টি -0.05 |
বেধ টি -0.05 |
বেধ টি -0.05 |
| আরসি 1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| আরসি 1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| আরসি 1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| আরসি 1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| আরসি 1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| দ্রষ্টব্য: বোল্ডফেস সিরিজটি সাধারণত ব্যবহৃত হয় সিরিজ। যদি প্রয়োজনীয় পণ্যটি এই টেবিলে না থাকে তবে দয়া করে আমাদের সাথে যোগাযোগ করুন। | ||||||

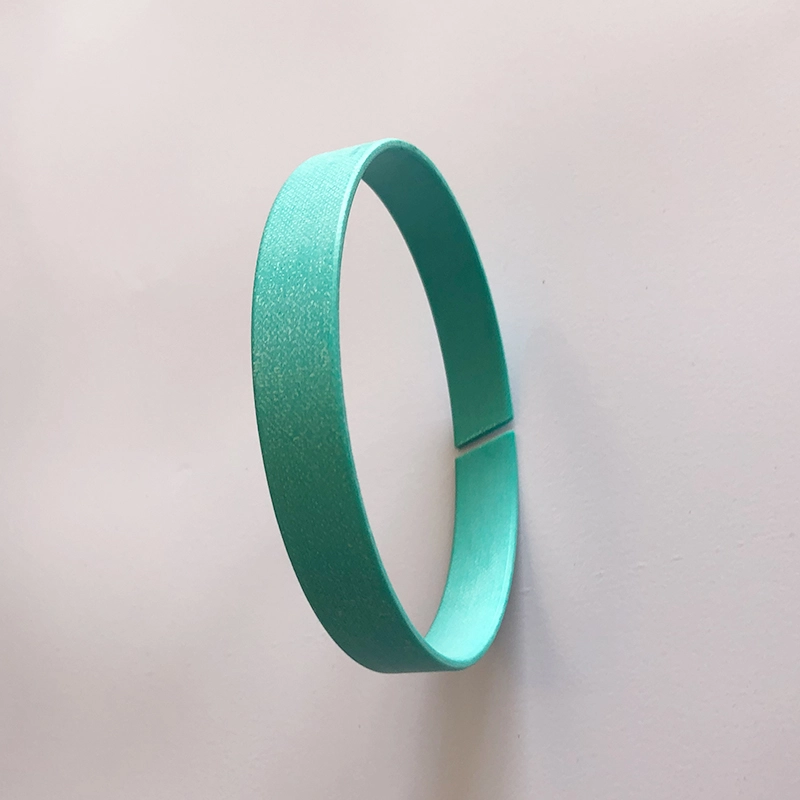

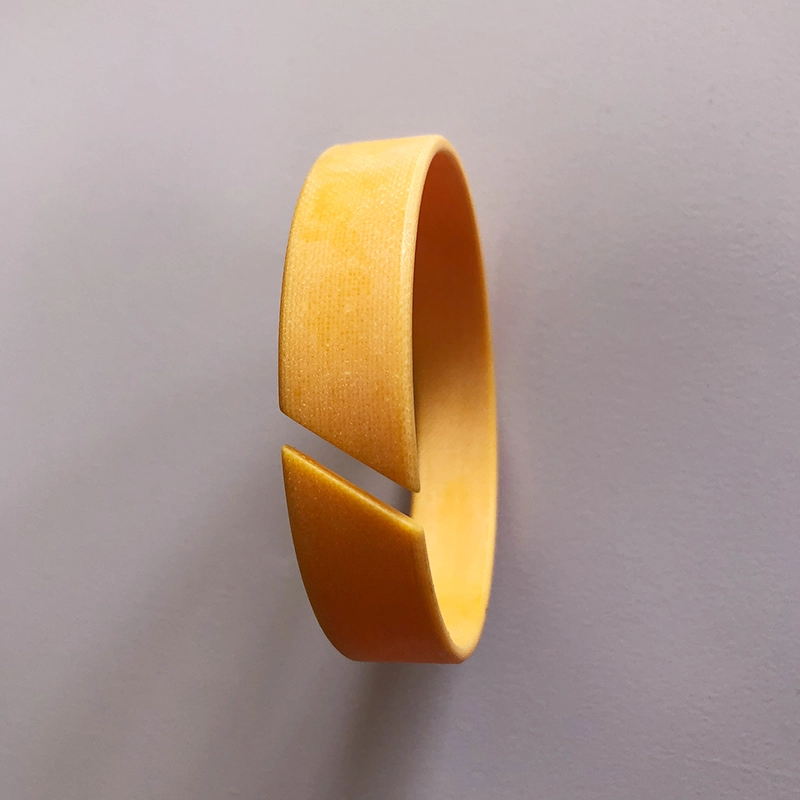

কাপড়-চাঙ্গা ফেনোলিক সমর্থন রিং (বেল্ট)
সমর্থন রিংগুলি হাইড্রোলিক সিলিন্ডারগুলির গুরুত্বপূর্ণ প্রাথমিক উপাদান। বিশ্বের স্লাইডিং রিং সম্মিলিত সিল এবং নরম ভারবহন কাঠামোর বিকাশের সাথে খাপ খাইয়ে নিতে, আমাদের সংস্থাটি সফলভাবে কাপড়-পুনর্বহাল ফেনোলিক সাপোর্ট রিংগুলি (বেল্ট) তৈরি করেছে। প্রকৃত ব্যবহারের বছরগুলি দেখিয়েছে যে এই পণ্যটি অনুরূপ বিদেশী পণ্যগুলির মানের স্তরে পৌঁছেছে বা অতিক্রম করেছে এবং ব্যবহারকারীরা ব্যাপকভাবে প্রশংসিত হয়েছে। টেবিলগুলি 1 থেকে 4 হ'ল আমাদের সংস্থা দ্বারা উত্পাদিত সাপোর্ট রিং (বেল্ট) এর পারফরম্যান্স টেবিল।
| নমুনা উত্স | সমর্থন রিং বেধ (মিমি) | সংবেদনশীল শক্তি (এমপিএ) | তেল প্রতিরোধের ওজন পরিবর্তন হার হাইড্রোলিক অয়েল (70 ± 2 ℃*24 ঘন্টা） | ব্রেকিং শক্তি (এমপিএ) | ইন্টারলেয়ার আনুগত্য (কেএন/এম) |
| ফ্যাশন+শম্বা | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| আমাদের পণ্য | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (গ্রাফাইট সহ) | 390 | 0.63 | 36.4 | 2.08 |
| নমুনা বিভিন্ন | আমাদের পণ্য | অর্কোট পারে ① | Duratec900 ① | টারসিটি 47 ② | এমটি 64/5 বি | নোকড্র (জাপানি) | পম পরিবর্তিত পলিওক্সিমিথিলিন | বিড়াল (মার্কিন) | |
| পরিমাপ মান | প্রয়োজনীয় সূচক | ||||||||
| সংবেদনশীল শক্তি (এমপিএ) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| নমুনা বিভিন্ন | আমাদের পণ্য | অর্কোট পারে ① | Duratec900 ① | টারসিটি 47 ② | এমটি 64/5 বি | নোকড্র (জাপানি) | পম পরিবর্তিত পলিওক্সিমিথিলিন | বিড়াল (মার্কিন) | |
| পরিমাপ মান | প্রয়োজনীয় সূচক | ||||||||
| সংবেদনশীল শক্তি (এমপিএ) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| প্রতি ইউনিট যোগাযোগের দৈর্ঘ্য ডাব্লু (এন/মিমি) লোড | হার্টজ যোগাযোগ রিলে (এন/মিমি 2) | ঘর্ষণ সহগ | |||
| শুকনো ঘর্ষণ অবস্থা | তেল ড্রিপ লুব্রিকেশন রাষ্ট্র | ||||
| আমাদের পণ্য | অর্কোট টিএলজি | আমাদের পণ্য | অর্কোট টিএলজি | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

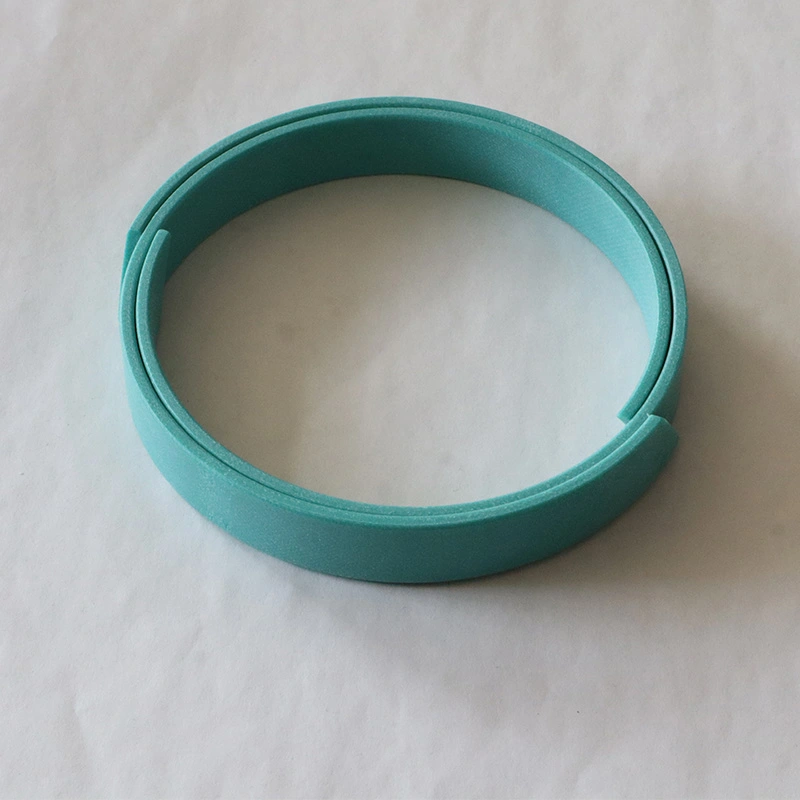

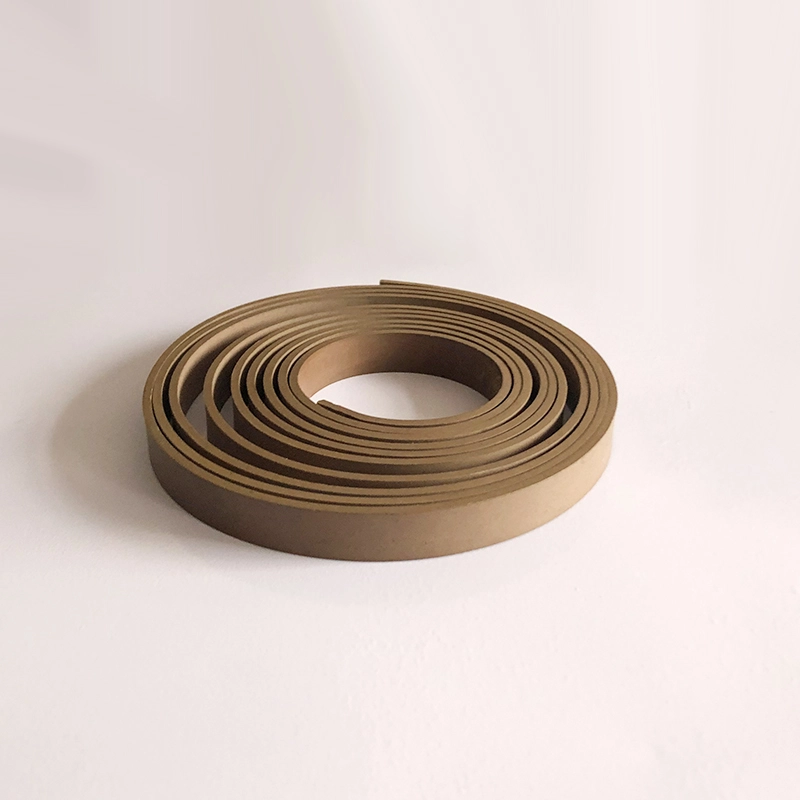

| পিটিএফই পরিধান-প্রতিরোধী বেল্ট (রিং) | |
| উপাদান | পিটিএফই+ব্রোঞ্জ |
| সরবরাহ | রোল (সাধারণত প্রায় 20 মিটার/রোল) বা প্রয়োজনীয় দৈর্ঘ্যে কাটা |
| সুবিধা | 1। কম ঘর্ষণ, কোনও ক্রাইপিং এবং কামড় নেই; |
| 2। পর্যাপ্ত লুব্রিকেশন ছাড়াই ভাল কাজ করতে পারে; | |
| 3। বিভিন্ন মিডিয়া প্রতিরোধী, দুর্দান্ত রাসায়নিক স্থিতিশীলতা; | |
| 4 ... পরিধান-প্রতিরোধী রিংয়ে এম্বেড থাকা শক্ত বস্তুগুলিকে সমন্বিত করতে পারে, সিলিন্ডার এবং সিলগুলি স্ক্র্যাচ করে হার্ড অবজেক্টগুলি হ্রাস করে, তাই ভারী-লোড পরিস্থিতিতে একাধিক পরিধান-প্রতিরোধী রিং ব্যবহার করুন; | |
| 5। এটি উচ্চ-গতি এবং হালকা-লোড পরিস্থিতিতেও ভাল পরিধানের প্রতিরোধের রয়েছে, সুতরাং এটি সর্বাধিক ব্যবহৃত পরিধান-প্রতিরোধী রিং; | |
| 6। কোনও আকারের সীমাবদ্ধতা নেই, বড় ব্যাসের পরিস্থিতিতে ব্যবহার করা যেতে পারে। | |
| তাপমাত্রা | -60 ~+200 ℃ ℃ |
| সর্বাধিক গতি | 15 মি/এস |
| সর্বাধিক এক্সট্রুশন শক্তি | 15n/মিমি 2 (20 °) |
| 7.5N/মিমি 2 (80 °) | |
| 5 এন/মিমি 2 (120 °) | |

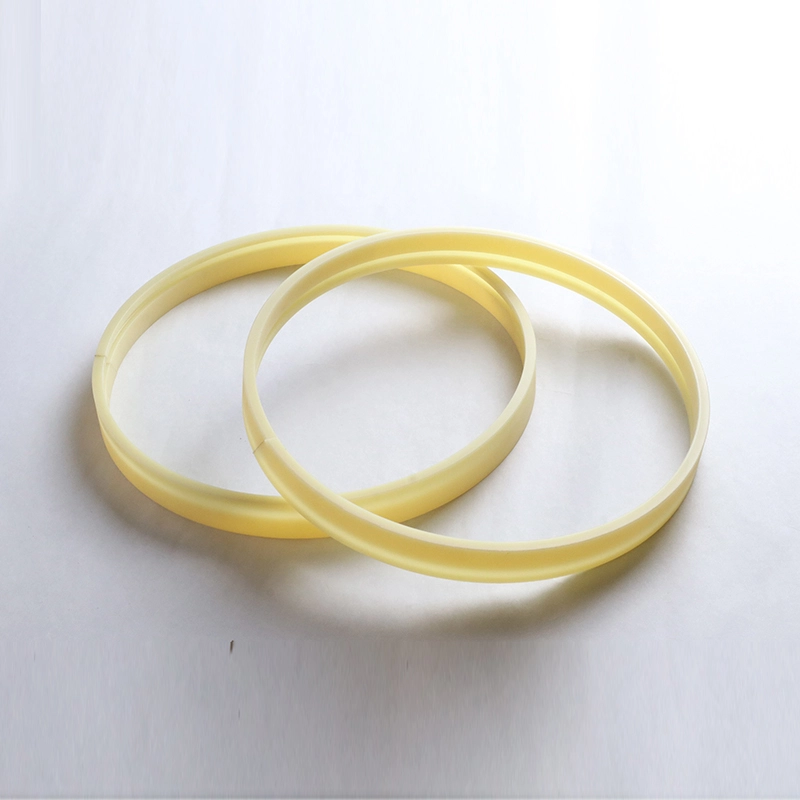

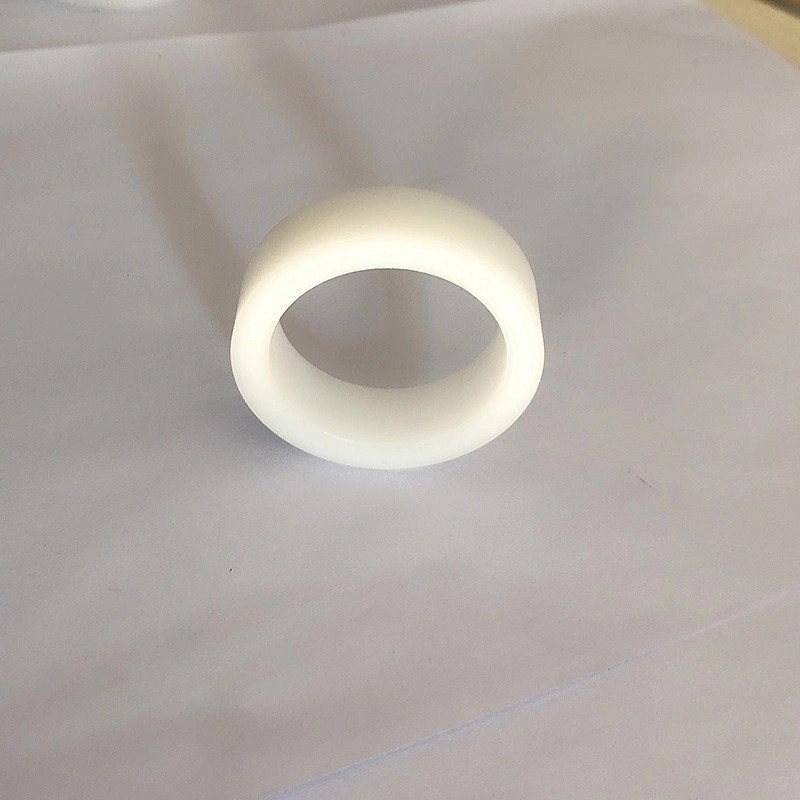

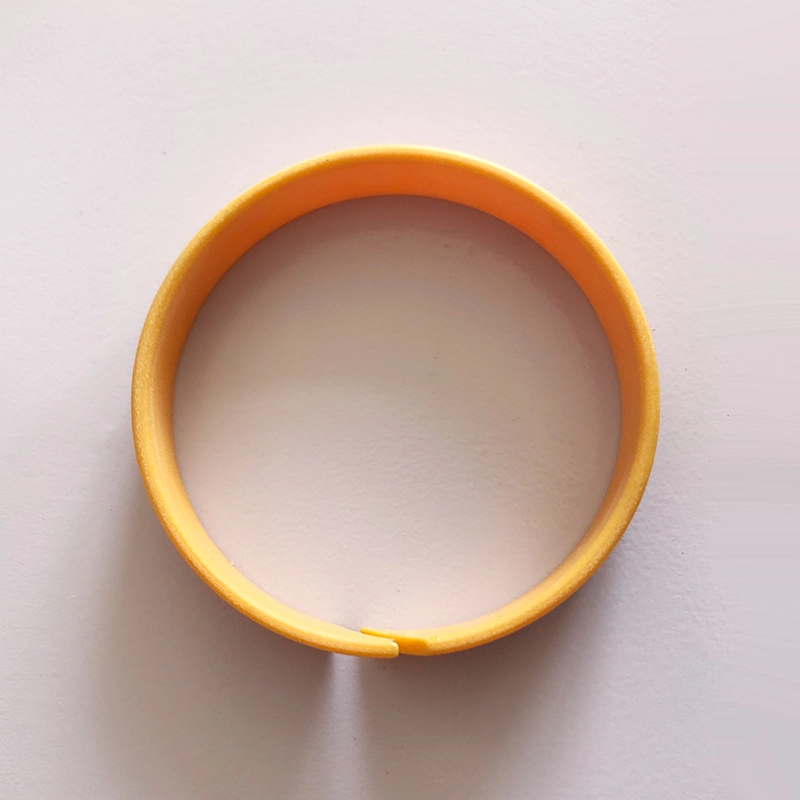

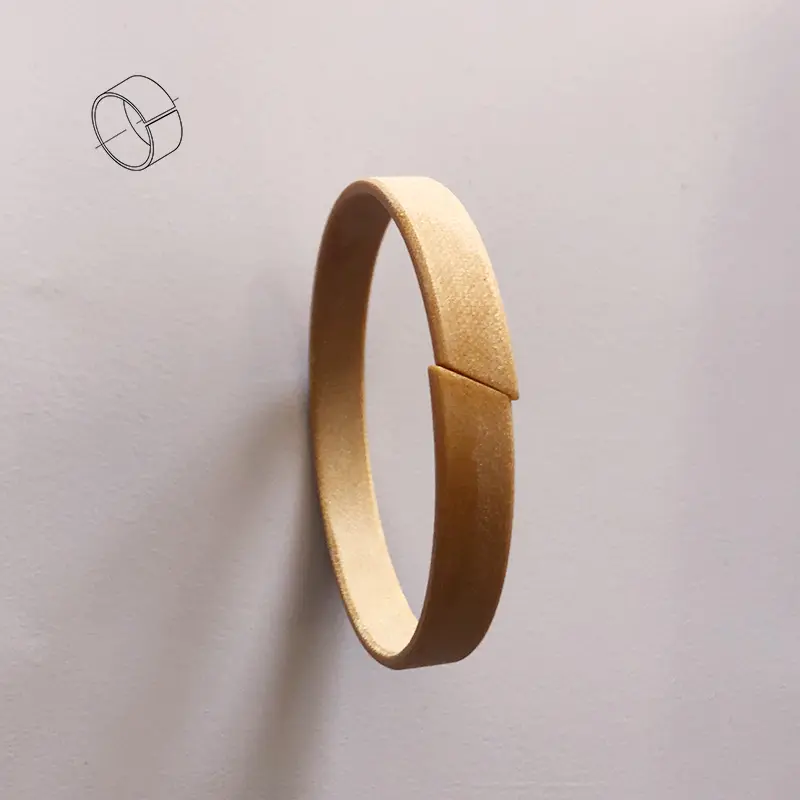

আরসিএস পিস্টন রডের জন্য নন-ধাতব গাইড রিং

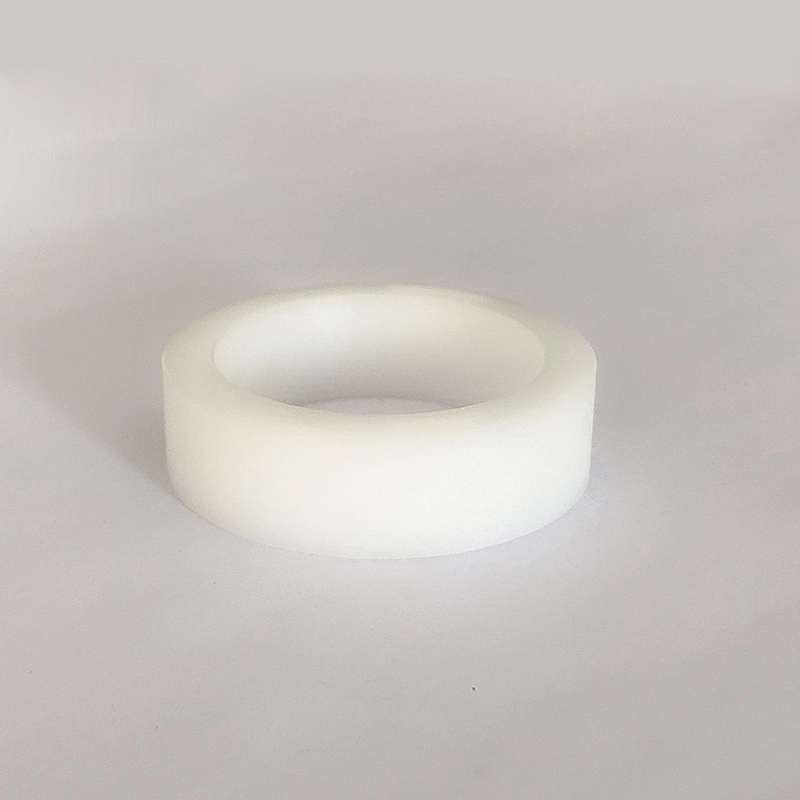

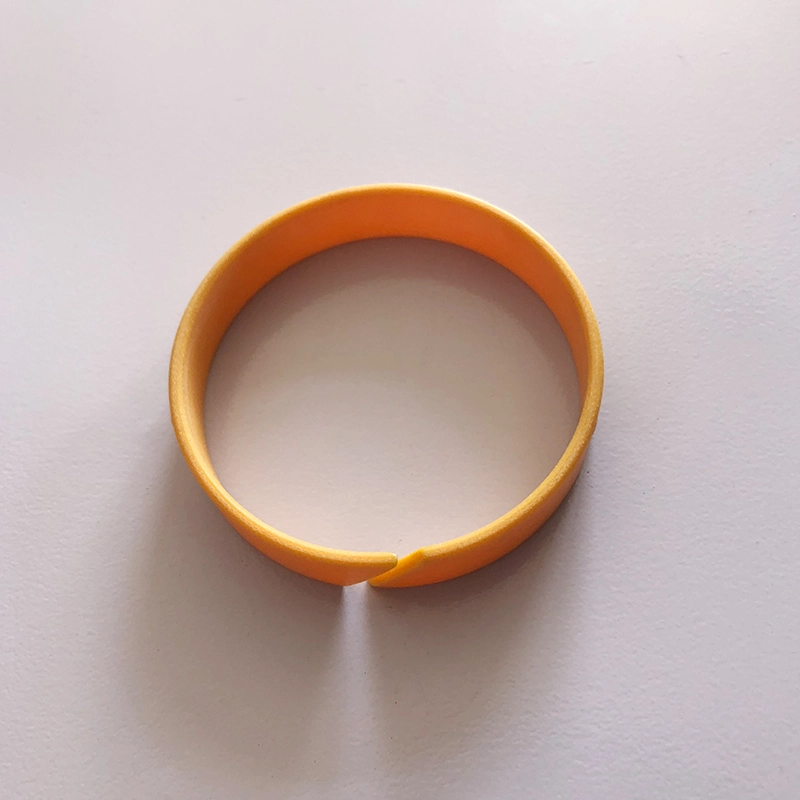

আরসিটি পিস্টনের জন্য নন-ধাতব গাইড রিং
হাইড্রোলিক সিলিন্ডারে চলমান পিস্টন বা পিস্টন রডের জন্য, পরিধানের রিংটির একটি সুনির্দিষ্ট দিকনির্দেশক প্রভাব রয়েছে এবং রেডিয়াল ফোর্সগুলি শোষণ করতে পারে। একই সময়ে, পরিধানের রিংটি হাইড্রোলিক সিলিন্ডারে স্লাইডিং অংশগুলির ধাতব যোগাযোগকে প্রতিরোধ করতে পারে। ধাতব পরিধানের রিংগুলির সাথে তুলনা করে, নন-ধাতব পরিধানের রিংগুলির অনেকগুলি সুবিধা রয়েছে। এর মধ্যে কাপড়-চাঙ্গা ফেনলিক এবং পিটিএফই গাইড রিংগুলি সাইটে কাটিয়া প্রকার এবং ব্যবহারের জন্য প্রস্তুত প্রকারে উপলব্ধ।
1। ভাল পরিধান প্রতিরোধ ক্ষমতা
2। ধাতব থেকে ধাতব যোগাযোগ এড়িয়ে চলুন
3। যান্ত্রিক কম্পন দমন করতে পারে
4। পরিধানের রিংয়ের কেন্দ্রিক প্রভাবের কারণে, একটি বৃহত রেডিয়াল ক্লিয়ারেন্স অনুমোদিত
5। সাধারণ খাঁজ, ইনস্টল করা সহজ
6 .. উপরোক্ত সুবিধার উপর ভিত্তি করে কম রক্ষণাবেক্ষণ ব্যয়, এটি ব্যাপকভাবে ব্যবহৃত হয়
উপকরণ:
1। পলিটেট্রাফ্লুওরোথিলিন পিটিএফই 3 (সাধারণ উপাদান), পিটিএফই 4 (জলের মতো স্বল্প-সান্দ্রতা মিডিয়াগুলির জন্য উপযুক্ত), পিটিএফই 1 (নিউম্যাটিক্সের মতো কম-ফ্রিকশন প্রয়োজনীয়তা)
2। পলিওক্সিমিথিলিন পম বা নাইলন পিএ এবং এর পরিবর্তিত উপকরণ
3। ফর্মালডিহাইড রজন + রিইনফোর্সড ফাইবার প্রিফ
বিভিন্ন উপকরণের লোড-ভারবহন ক্ষমতার তুলনা সারণী (রেফারেন্স)
| উপকরণ | লোড ক্ষমতা সর্বোচ্চ (এন/মিমি 2) |
| পিটিএফই ভরা তামা গুঁড়ো | 15 (20 ডিগ্রি সেন্টিগ্রেড); 7.5 (80 ডিগ্রি সেন্টিগ্রেড); 5 (120 ডিগ্রি সেন্টিগ্রেড) |
| কাপড়ের সাথে ফেনোলিক | 90 (60 ডিগ্রি সেন্টিগ্রেড); 40 (80 ডিগ্রি সেন্টিগ্রেড) |
| পলিওক্সিমিথিলিন বা নাইলন | 25 (60 ডিগ্রি সেন্টিগ্রেড); 15 (80 ডিগ্রি সেন্টিগ্রেড) |
| পলিওক্সিমিথিলিন বা নাইলন ভরাট | 40 (60 ডিগ্রি সেন্টিগ্রেড); 30 (80 ডিগ্রি সেন্টিগ্রেড) |
| মসৃণতা | Rtmax (μm) | রা (μm) |
| স্লাইডিং পৃষ্ঠ | ≤2.5 | 0.05-0.3 |
| খাঁজ নীচে | ≤10 | ≤2 |
| খাঁজ পাশ | ≤15 | ≤3 |

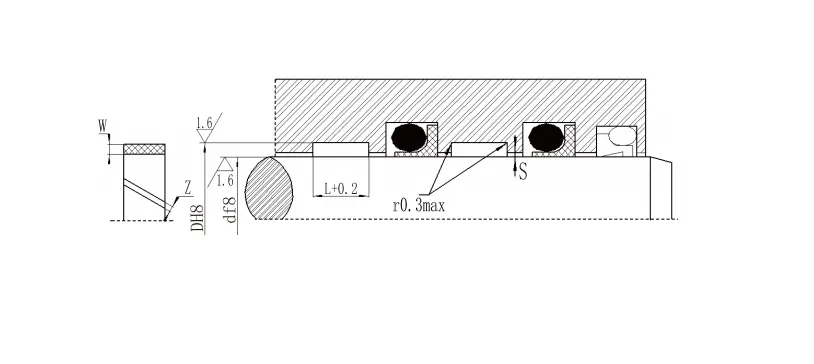

পিস্টন রড গাইড রিং স্পেসিফিকেশন সিরিজ
| রড ব্যাস | নীচে ব্যাস | খাঁজ প্রস্থ | বেধ | ফাঁক |
|
রড ব্যাস | নীচে ব্যাস | খাঁজ প্রস্থ | বেধ | ফাঁক |
| ডি এফ 8/এইচ 9 | ডি এইচ 8 | L+0.2 | W | Z | ডি এফ 8/এইচ 9 | ডি এইচ 8 | L+0.2 | W | Z | |
| 8-20 | ডি+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | ডি+5 | 25 | 2.5 | 8-33 | |
| 10-50 | ডি+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | ডি+5 | 25 | 2.5 | 33-134 | |
| 15-140 | ডি+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | ডি+8 | 25 | 4 | 10-33 | |
| 20-220 | ডি+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | ডি+8 | 25 | 4 | 33-70 | |
| 80-400 | ডি+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| আরসিএসএফ -1 স্ব-তৈলাক্তকরণ গাইড রিং পরামিতি | |||||||
| প্যারামিটার | আরসিএসএফ -১ | আরসিএসএফ -1 ডি | আরসিএসএফ -1 বি | আরসিএসএফ -1 এস | |||
| সীসা মুক্ত বুশিংস | জলবাহী বিশেষ হাতা | ব্রোঞ্জ বেস বুশিং | স্টেইনলেস স্টিলের জারা প্রতিরোধী হাতা | ||||
 |
 |
 |
 |
||||
| সর্বাধিক ভারবহন চাপ (গতিশীল) | 140 এন/মিমি ² | 140 এন/মিমি ² | 140 এন/মিমি ² | 140 এন/মিমি ² | |||
| সর্বাধিক ভারবহন চাপ (স্থির) | 250 এন/মিমি ² | 250 এন/মিমি ² | 250 এন/মিমি ² | 250 এন/মিমি ² | |||
| দোলনা গতি | 60 এন/মিমি | 60 এন/মিমি | 60 এন/মিমি | 60 এন/মিমি | |||
| সর্বাধিক স্লাইডিং গতি (তেল তৈলাক্তকরণ) | <2 মি/এস | <2 মি/এস | <2 মি/এস | <2 মি/এস | |||
| সহগ ঘর্ষণ μ | শুকনো ঘর্ষণ | 0.04 ~ 0.2 | 0.04 ~ 0.18 | 0.03 ~ 0.18 | 0.04 ~ 0.2 | ||
| তেল তৈলাক্তকরণ | 0.02 ~ 0.08 | 0.02 ~ 0.08 | 0.02 ~ 0.08 | 0.02 ~ 0.08 | |||
| সর্বাধিক পিভি মান (শুকনো) | 3.6n/mm².m/s | 3.8N/mm².m/s | 4.3n/mm².m/s | 3.6n/mm².m/s | |||
| সর্বাধিক পিভি মান (তেল) | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | |||
| অপারেটিং তাপমাত্রা | -195 ℃ ~+280 ℃ ℃ | -195 ℃ ~+280 ℃ ℃ | -195 ℃ ~+280 ℃ ℃ | -195 ℃ ~+280 ℃ ℃ | |||
| তাপ পরিবাহিতা | 42 ডাব্লু/এমকে | 42 ডাব্লু/এমকে | 42 ডাব্লু/এমকে | 42 ডাব্লু/এমকে | |||
| লিনিয়ার সম্প্রসারণ সহগ | 11*10-6/কে | 11*10-6/কে | 18*10-6/কে | 15*10-6/কে | |||
| আরসিএফবি টাইপ ব্রোঞ্জ গাইড রিং প্যারামিটার টেবিল | |||||||
| প্যারামিটার | আরসিএফবি 090 | আরসিএফবি 092 | Rcfb09g |
|
|||
 |
 |
 |
|
||||
| ঘনত্ব | 8.9 জি/সেমি | 8.9 জি/সেমি | 8.9 জি/সেমি |
|
|||
| সংবেদনশীল শক্তি | 470n/মিমি ² | 470n/মিমি ² | 470n/মিমি ² |
|
|||
| তাপ পরিবাহিতা | 60 ডাব্লু/এমকে | 60 ডাব্লু/এমকে | 58 ডাব্লু/এমকে |
|
|||
| লিনিয়ার সম্প্রসারণ সহগ | 18.5*10-6/কে | 18.5*10-6/কে | 18.5*10-6/কে |
|
|||
| কঠোরতা | 90 ~ 120HB | 90 ~ 120HB | 90 ~ 120HB |
|
|||
| দীর্ঘকরণ | 55% | 55% | 55% |
|
|||
| উপাদান নাম | Cusn8p | Cusn8p | Cusn8p |
|
|||
| অন্যান্য al চ্ছিক উপকরণ | Cusn6.5p | Cusn6.5p | Cusn6.5p |
|
|||
