হাইড্রোলিক সিস্টেমে, হাইড্রোলিক বাফার সিলগুলি গুরুত্বপূর্ণ ভূমিকা পালন করে। রুইচেন সিলগুলি বিভিন্ন প্রয়োজন এবং কাজের অবস্থার জন্য বিভিন্ন ধরণের হাইড্রোলিক বাফার সিল তৈরি করেছে।

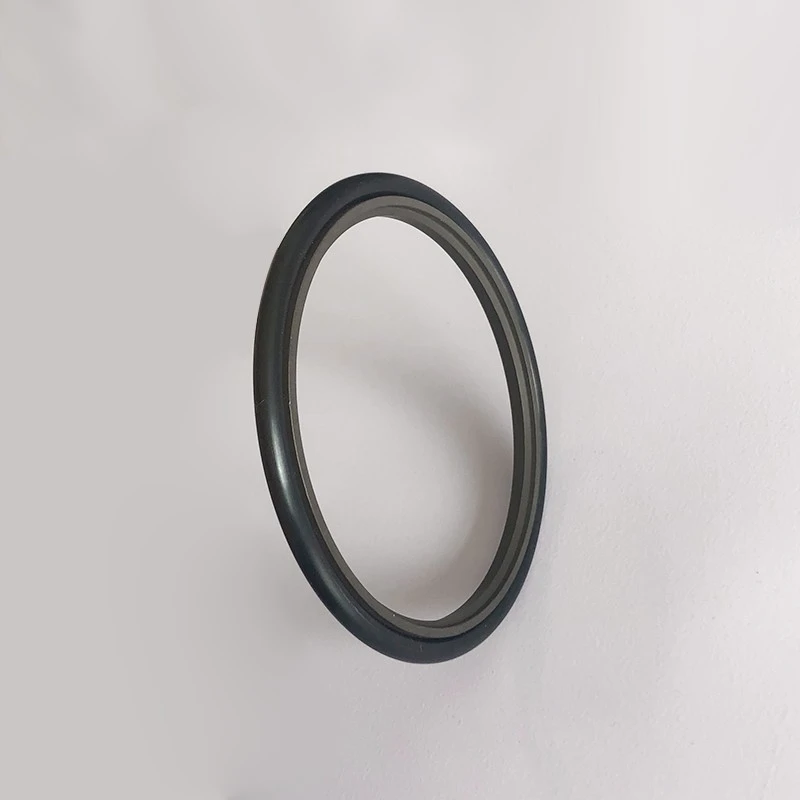

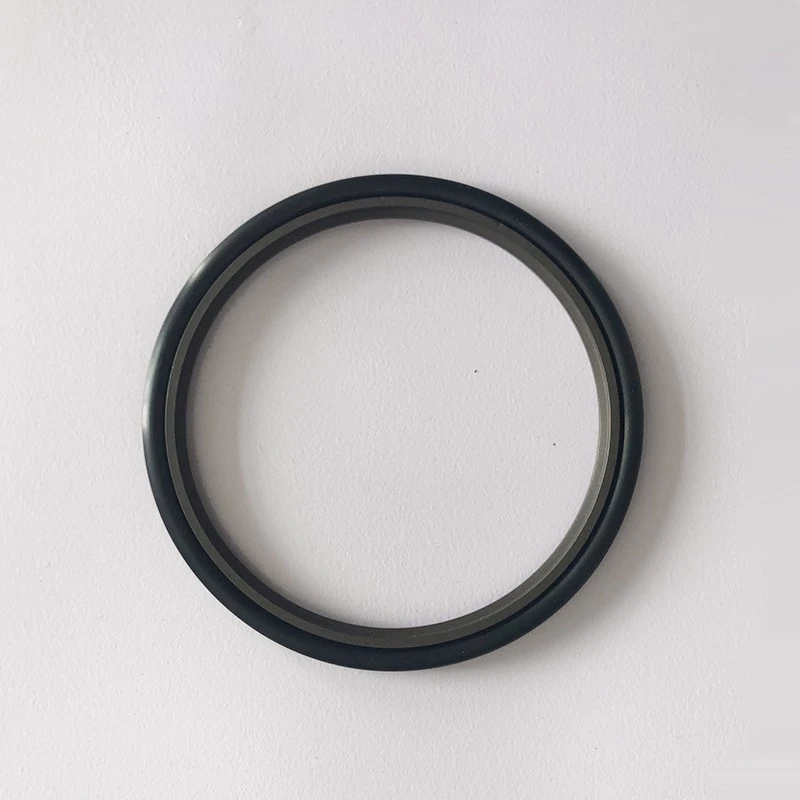

এইচবিওয়াই এবং এইচবিটিএস বাফার সিলগুলি উচ্চ লোডের অধীনে প্রভাব এবং ওঠানামাযুক্ত চাপকে শোষণ করতে, উচ্চ-তাপমাত্রার তরলগুলি বিচ্ছিন্ন করতে এবং সিলিং সিস্টেমের পরিষেবা জীবন এবং নির্ভরযোগ্যতা উন্নত করতে সীলগুলির সাথে সংমিশ্রণে পিস্টন রডগুলিতে ব্যবহৃত হয়। এগুলি মোটর শাওল, হুইল লোডার, বুলডোজার, ট্রাক ক্রেন, হুইল ক্রেন, ডাম্প ট্রাক ইত্যাদি ব্যবহার করা হয়

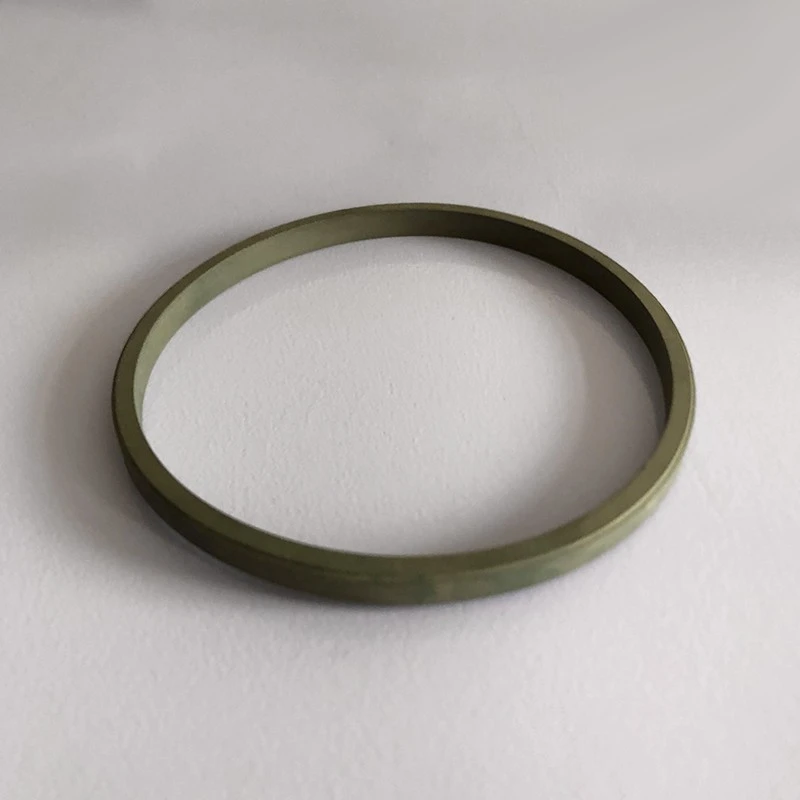

এইচবিটিএস বাফার সিলগুলি ইঞ্জিনিয়ারিং যন্ত্রপাতিগুলির মতো সিলিং সিস্টেমে ব্যবহৃত হয়।

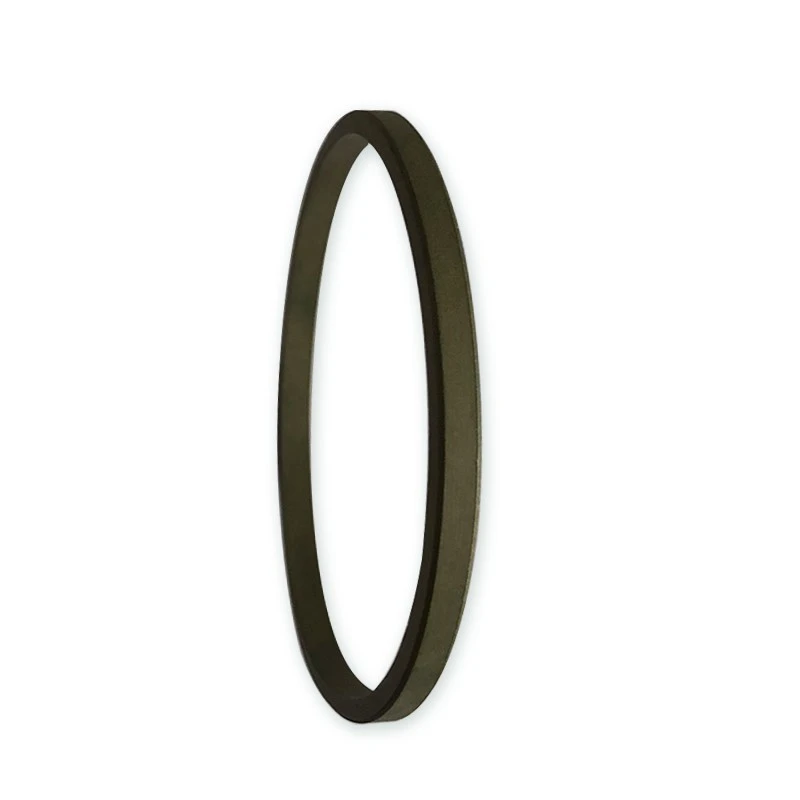

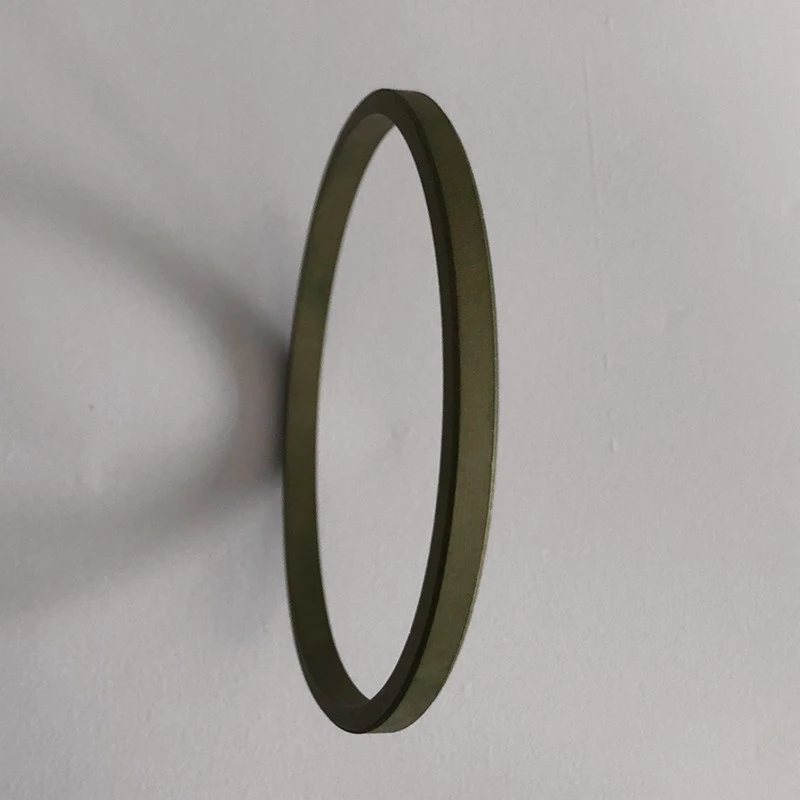

পলিটেট্রাফ্লুওরোথিলিন উপাদানের কারণে কেজেডটির অপরিষ্কার নিমজ্জনের কাজ রয়েছে। যখন পিস্টন সিল এবং গাইড রিংয়ের সাথে সংমিশ্রণে ব্যবহৃত হয়, তখন এটি তেল সিলিন্ডারে অমেধ্য এবং ময়লা সিলিং সিস্টেমের অস্বাভাবিক ক্ষতি করতে বাধা দেয়, সিলিং সিস্টেমের নির্ভরযোগ্যতা এবং দীর্ঘ জীবন নিশ্চিত করে।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
উপাদান নির্বাচন:

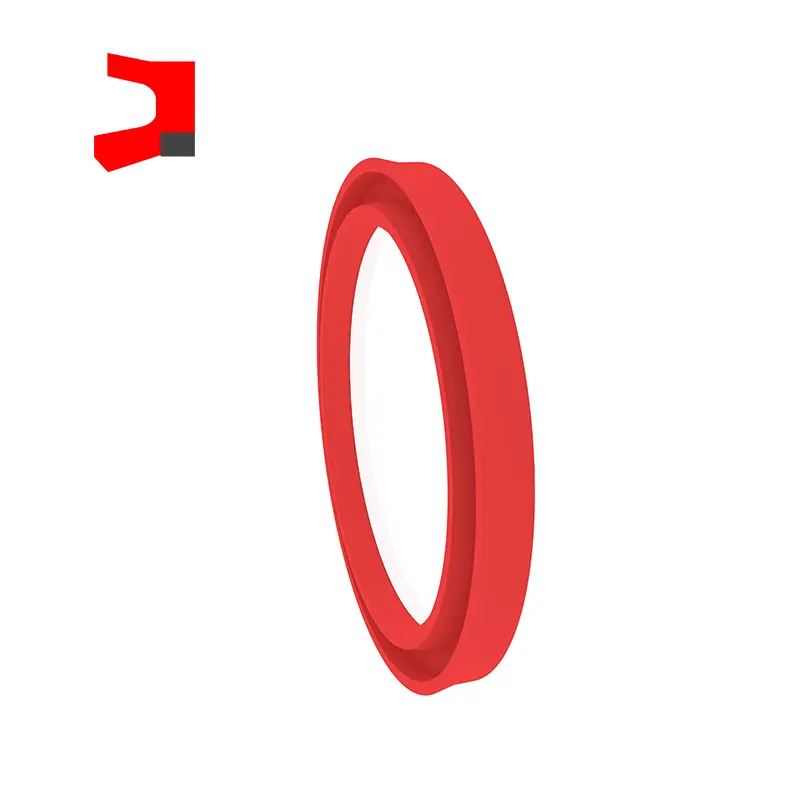

HBY
সিলিং রিং: পলিউরেথেন (পিইউ) রিটেনিং রিং: পিএ/পম

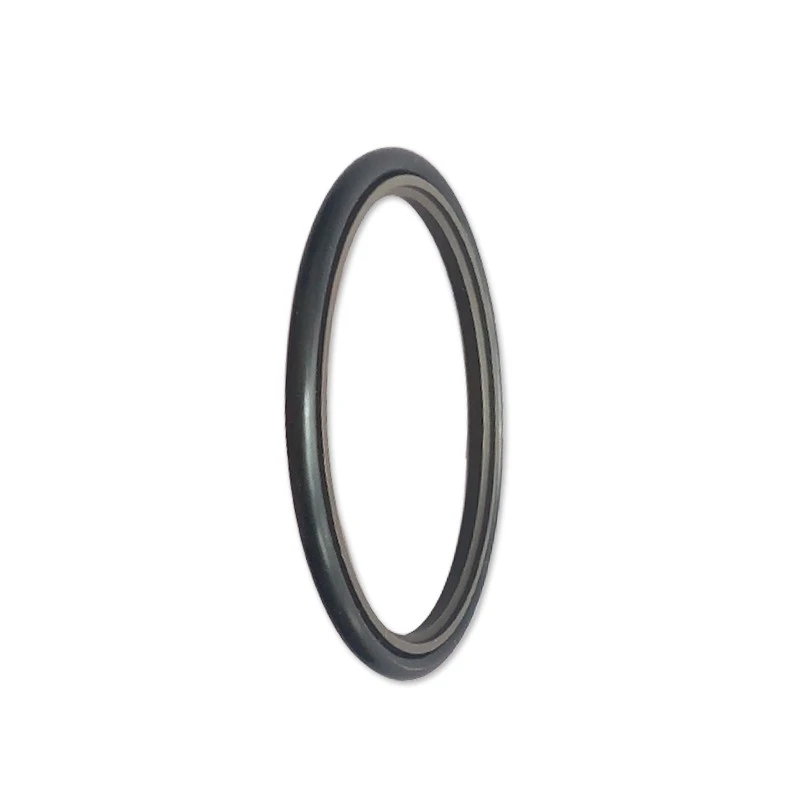

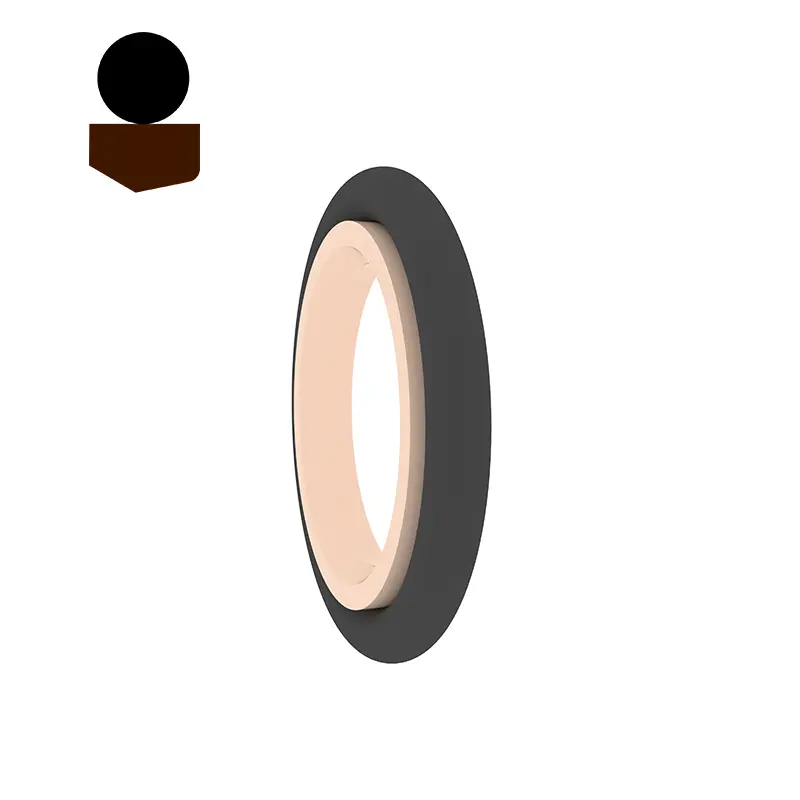

এইচবিটিএস
বাফার রিং: ptfe2, ptfe3, E.

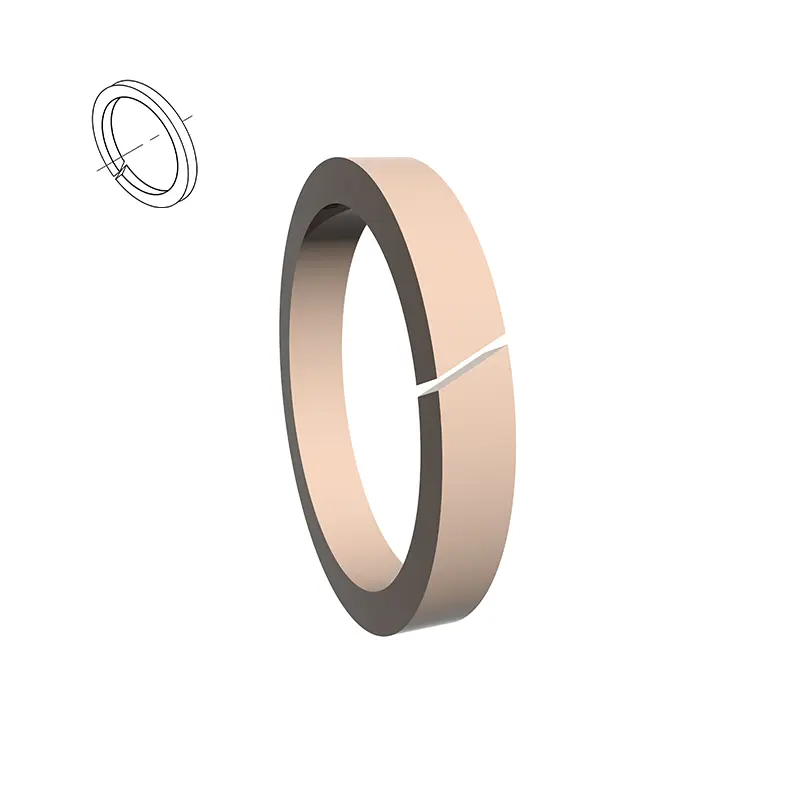

কেজেডটি
স্ট্যান্ডার্ড উপাদান: ptfe3, অন্যান্য al চ্ছিক উপকরণ ptfe2, ptfe4 (উপাদান বিবরণ দেখুন)

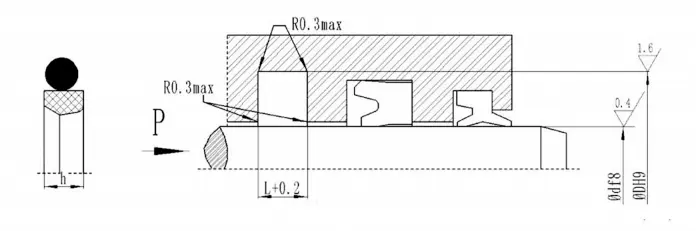

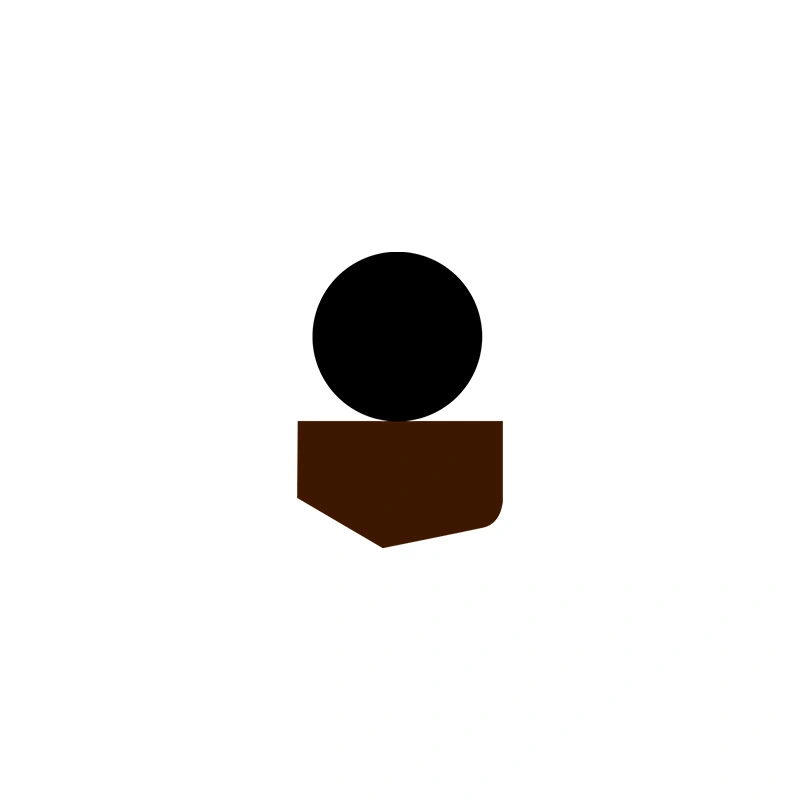

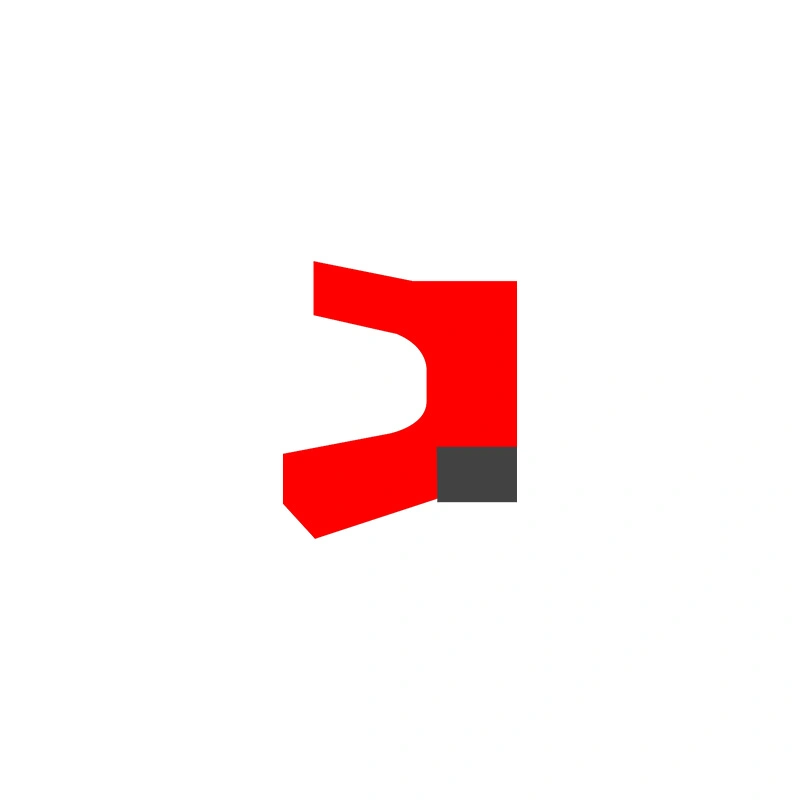

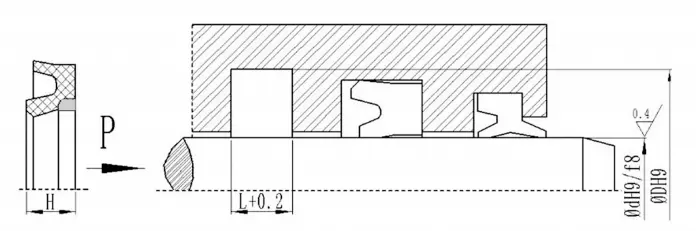

কাঠামোগত চিত্র:

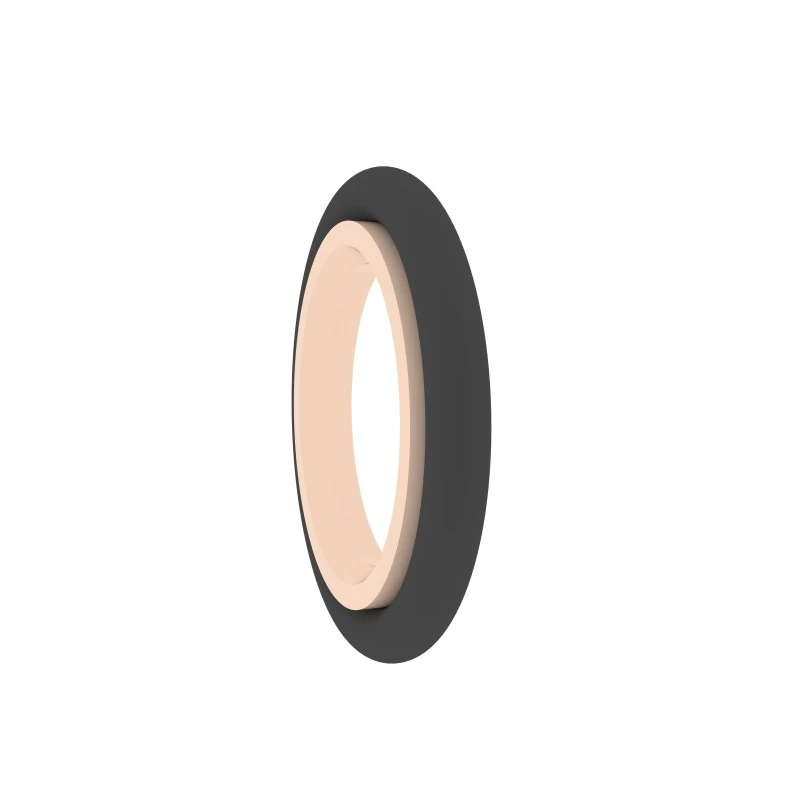

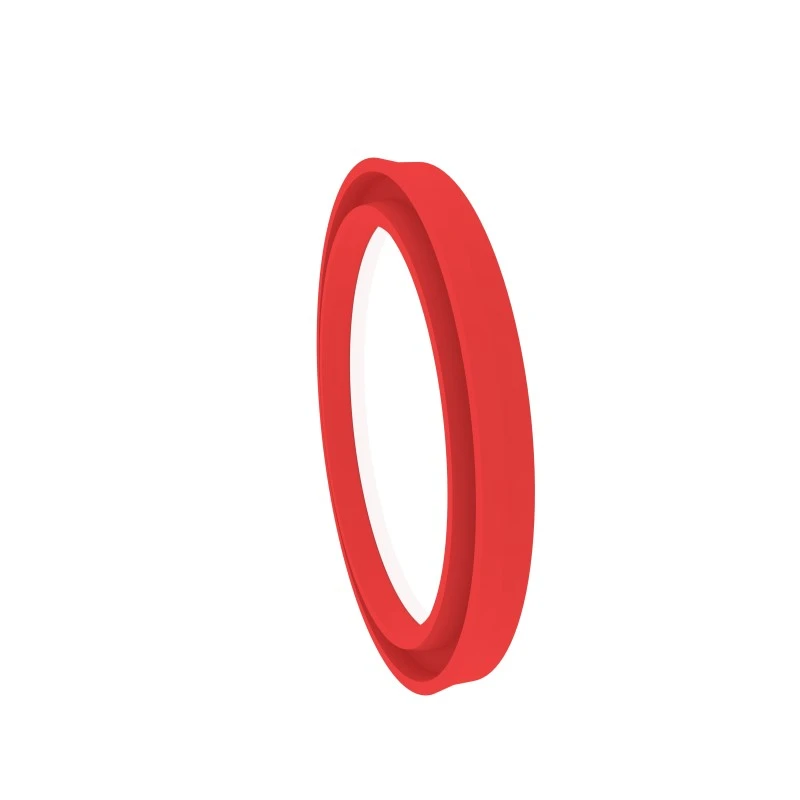

HBY
এইচবিটিএস

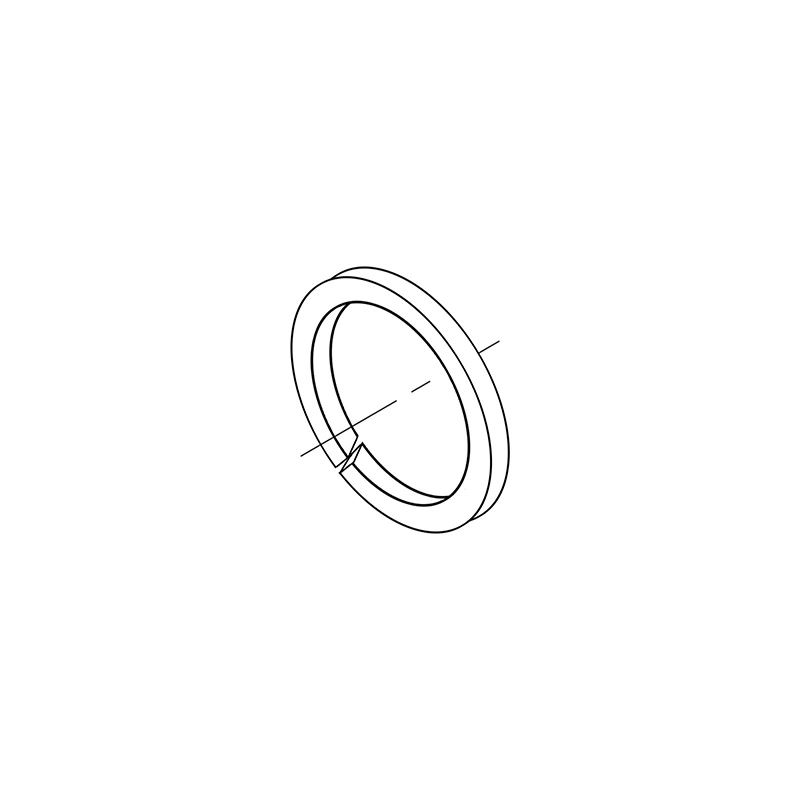

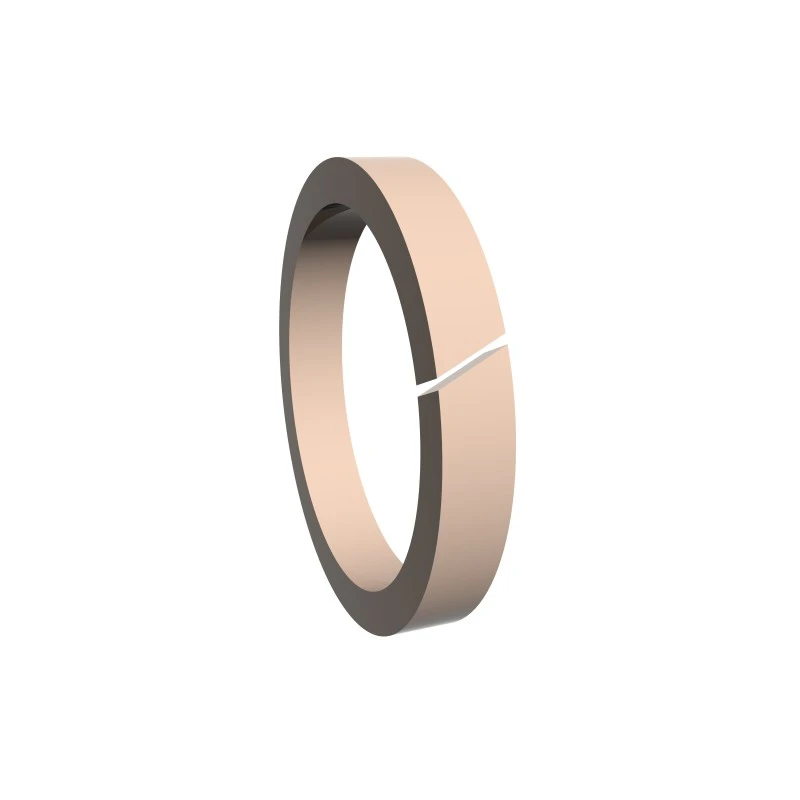

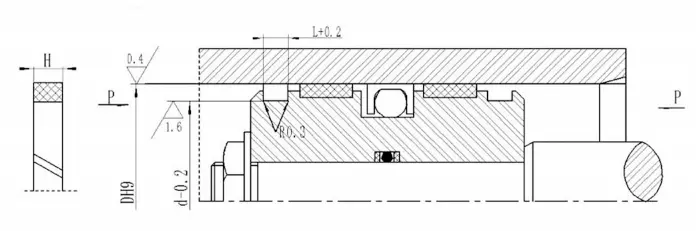

কেজেডটি
স্পেসিফিকেশন এবং মাত্রা:
HBY| d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
| 40 | 55.5 | 6 | 6.3 | 70 | 85.5 | 6 | 6.3 | 105 | 120.5 | 6 | 6.3 | 150 | 165.5 | 6 | 6.3 | |||
| 45 | 60.5 | 6 | 6.3 | 75 | 90.5 | 6 | 6.3 | 110 | 125.5 | 6 | 6.3 | 155 | 170.5 | 6 | 6.3 | |||
| 50 | 65.5 | 6 | 6.3 | 80 | 95.5 | 6 | 6.3 | 115 | 130.5 | 6 | 6.3 | 160 | 175.5 | 6 | 6.3 | |||
| 55 | 70.5 | 6 | 6.3 | 85 | 100.5 | 6 | 6.3 | 120 | 135.5 | 6 | 6.3 | 170 | 185.5 | 6 | 6.3 | |||
| 60 | 75.5 | 6 | 6.3 | 90 | 105.5 | 6 | 6.3 | 125 | 140.5 | 6 | 6.3 | 180 | 195.5 | 6 | 6.3 | |||
| 63 | 78.5 | 6 | 6.3 | 95 | 110.5 | 6 | 6.3 | 130 | 145.5 | 6 | 6.3 |
|
|
|
|
|||
| 65 | 80.5 | 6 | 6.3 | 100 | 115.5 | 6 | 6.3 | 140 | 155.5 | 6 | 6.3 |
|
|
|
|
|||
| দ্রষ্টব্য: অনুরোধের ভিত্তিতে অন্যান্য স্পেসিফিকেশনগুলি কাস্টমাইজ করা যেতে পারে। মেশিনযুক্ত সিলগুলিও পাওয়া যায়। | ||||||||||||||||||
| সিলের নামমাত্র আকার | L | ||
| d | D | h | |
| 40 | 55.5 | 5.9 | 6.3 |
| 45 | 60.5 | 5.9 | 6.3 |
| 50 | 65.5 | 5.9 | 6.3 |
| 55 | 70.5 | 5.9 | 6.3 |
| 60 | 75.5 | 5.9 | 6.3 |
| 65 | 80.5 | 5.9 | 6.3 |
| 70 | 85.5 | 5.9 | 6.3 |
| 75 | 90.5 | 5.9 | 6.3 |
| 80 | 95.5 | 5.9 | 6.3 |
| 85 | 100.5 | 5.9 | 6.3 |
| 90 | 105.5 | 5.9 | 6.3 |
| 100 | 115.5 | 5.9 | 6.3 |
| 110 | 125.5 | 5.9 | 6.3 |
| 120 | 135.5 | 5.9 | 6.3 |
| 130 | 145.5 | 5.9 | 6.3 |
| 140 | 155.5 | 5.9 | 6.3 |
| দ্রষ্টব্য: অনুরোধের ভিত্তিতে অন্যান্য স্পেসিফিকেশনগুলি কাস্টমাইজ করা যেতে পারে। মেশিনযুক্ত সিলগুলিও পাওয়া যায়। | |||
| D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
| 20 | 14 | 5 | 5.2 | 63 | 55 | 6 | 6.2 | 120 | 112 | 6 | 6.2 | 230 | 222 | 8 | 8.2 | |||
| 25 | 19 | 5 | 5.2 | 65 | 57 | 6 | 6.2 | 125 | 117 | 6 | 6.2 | 240 | 232 | 8 | 8.2 | |||
| 30 | 24 | 5 | 5.2 | 70 | 62 | 6 | 6.2 | 130 | 122 | 6 | 6.2 | 250 | 242 | 8 | 8.2 | |||
| 31.5 | 25.5 | 5 | 5.2 | 71 | 63 | 6 | 6.2 | 135 | 127 | 6 | 6.2 | 260 | 252 | 8 | 8.2 | |||
| 32 | 26 | 5 | 5.2 | 75 | 67 | 6 | 6.2 | 140 | 132 | 6 | 6.2 | 270 | 262 | 8 | 8.2 | |||
| 35 | 29 | 5 | 5.2 | 80 | 72 | 6 | 6.2 | 150 | 142 | 6 | 6.2 | 280 | 272 | 8 | 8.2 | |||
| 35.5 | 29.5 | 5 | 5.2 | 85 | 77 | 6 | 6.2 | 160 | 152 | 6 | 6.2 | 290 | 282 | 8 | 8.2 | |||
| 40 | 34 | 5 | 5.2 | 90 | 82 | 6 | 6.2 | 170 | 162 | 8 | 8.2 | 300 | 392 | 8 | 8.2 | |||
| 45 | 39 | 5 | 5.2 | 95 | 87 | 6 | 6.2 | 180 | 172 | 8 | 8.2 | 310 | 302 | 8 | 8.2 | |||
| 50 | 44 | 5 | 5.2 | 100 | 92 | 6 | 6.2 | 190 | 182 | 8 | 8.2 | 320 | 312 | 8 | 8.2 | |||
| 53 | 47 | 5 | 5.2 | 105 | 97 | 6 | 6.2 | 200 | 192 | 8 | 8.2 | 340 | 332 | 8 | 8.2 | |||
| 55 | 49 | 5 | 5.2 | 110 | 102 | 6 | 6.2 | 210 | 202 | 8 | 8.2 | 350 | 342 | 8 | 8.2 | |||
| 56 | 50 | 5 | 5.2 | 112 | 104 | 6 | 6.2 | 220 | 212 | 8 | 8.2 |
|
|
|
|
|||
| 60 | 54 | 5 | 5.2 | 115 | 107 | 6 | 6.2 | 224 | 216 | 8 | 8.2 |
|
|
|
|
|||
| দ্রষ্টব্য: কাটিয়া পণ্যগুলি উপলভ্য, যে কোনও আকারের স্ট্যান্ডার্ড ক্রস-বিভাগ উপলব্ধ এবং ব্যাস সীমাবদ্ধ নয়। | ||||||||||||||||||
