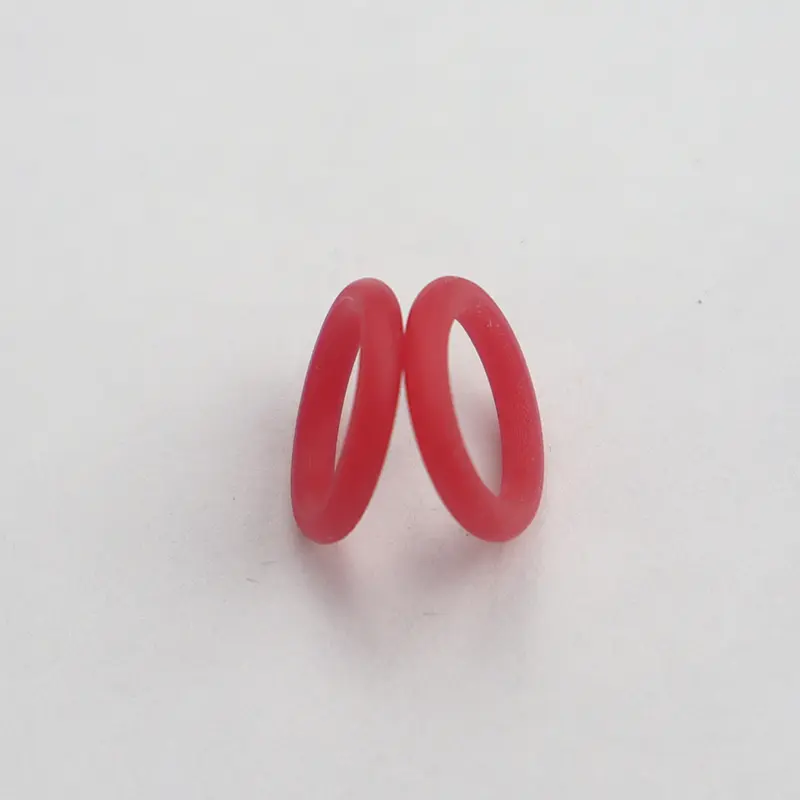

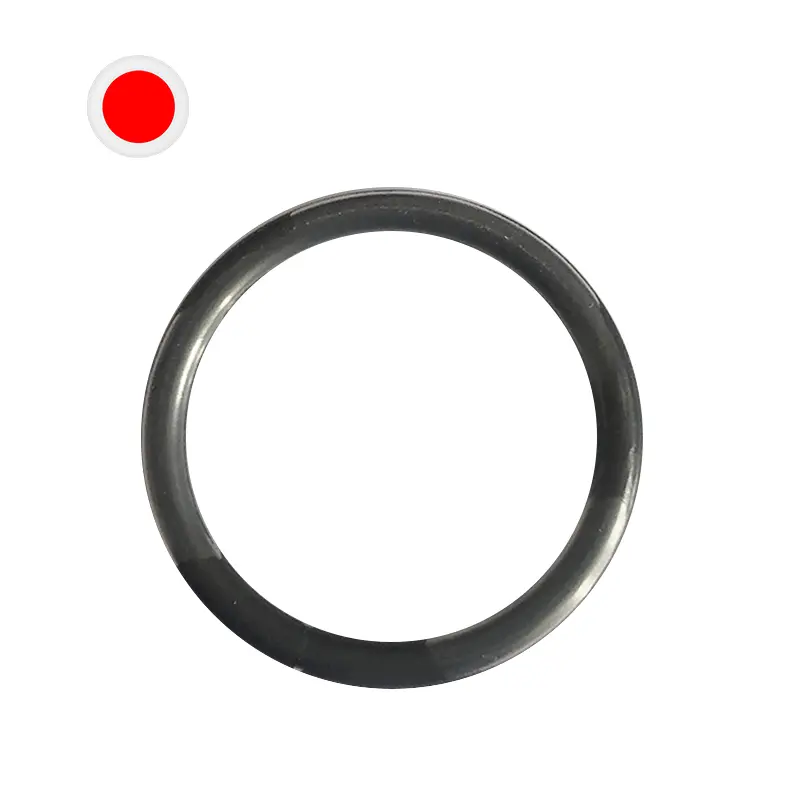

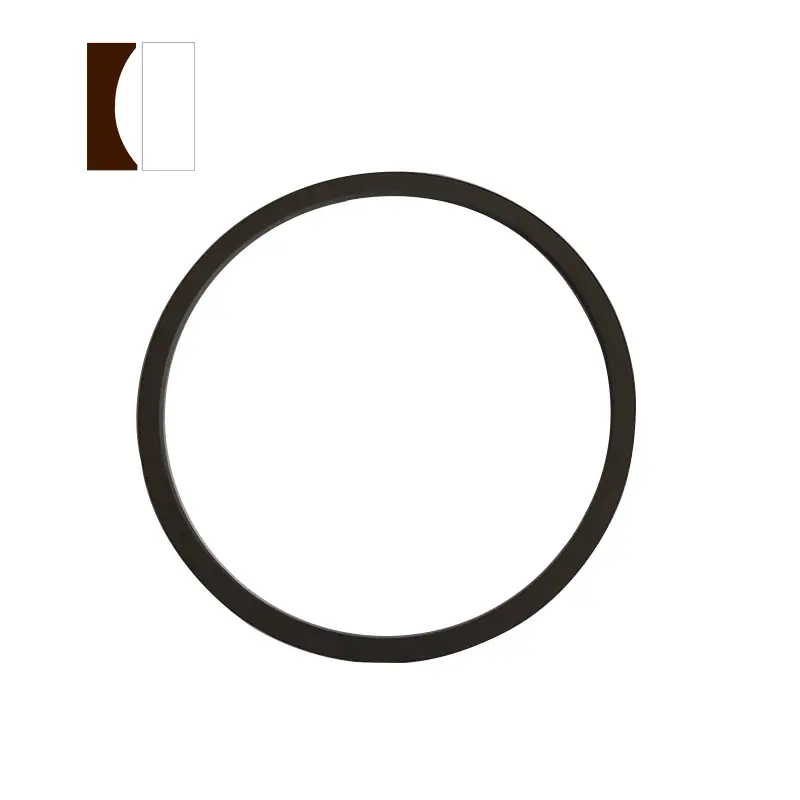

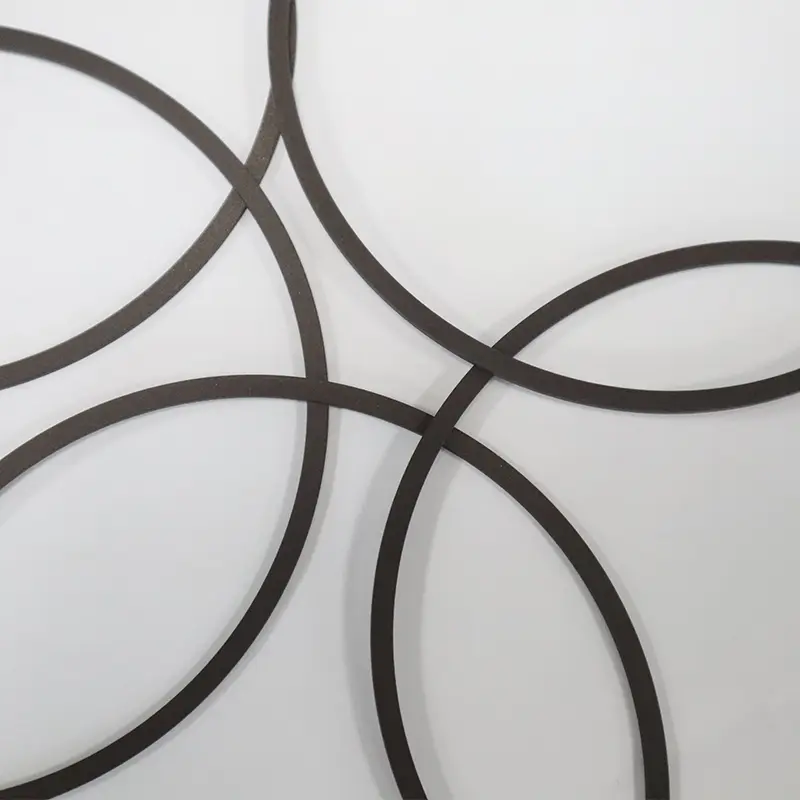

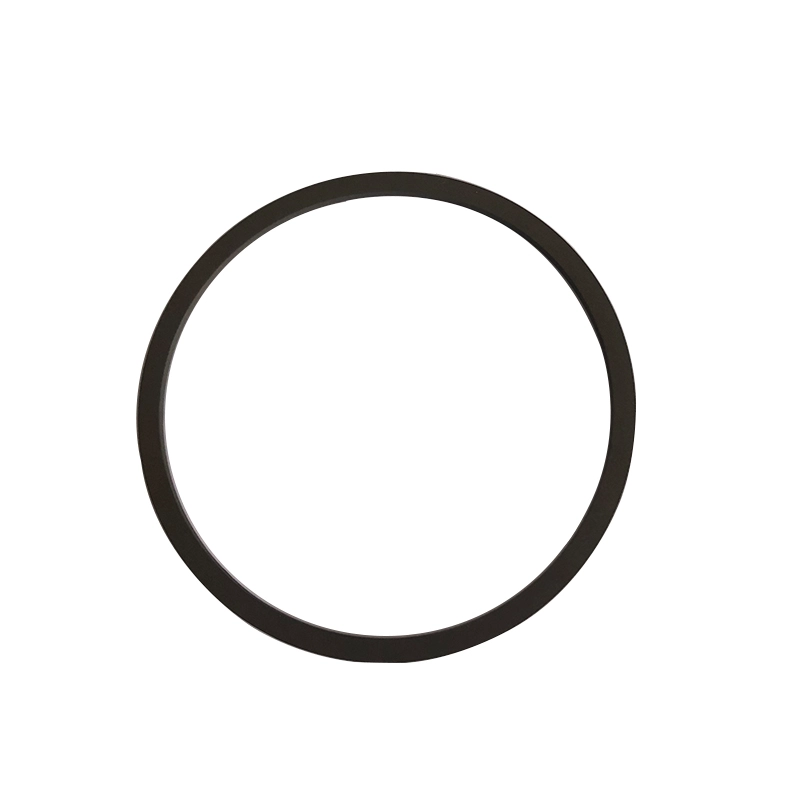

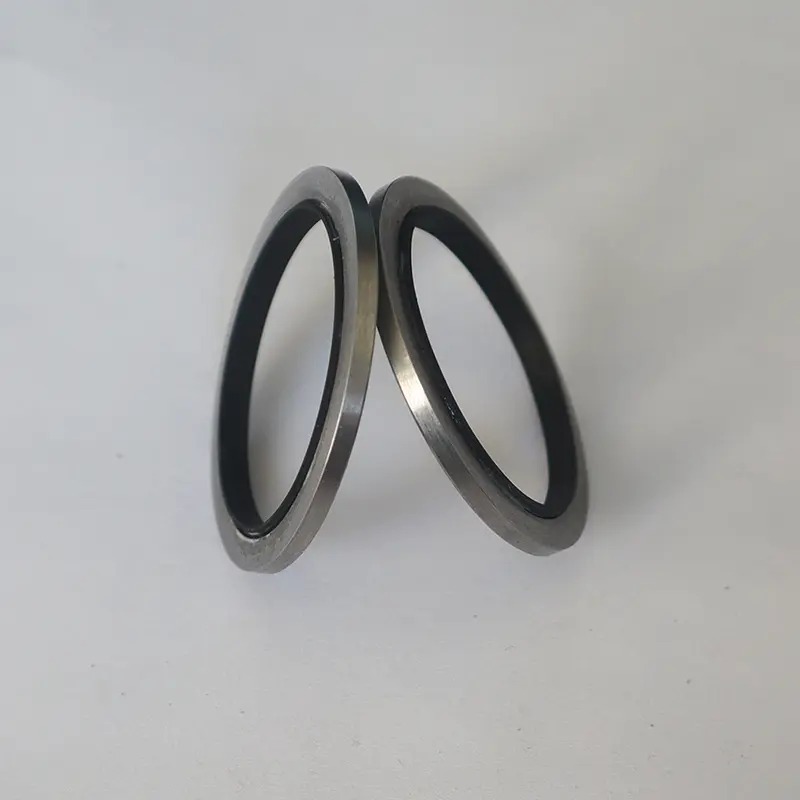

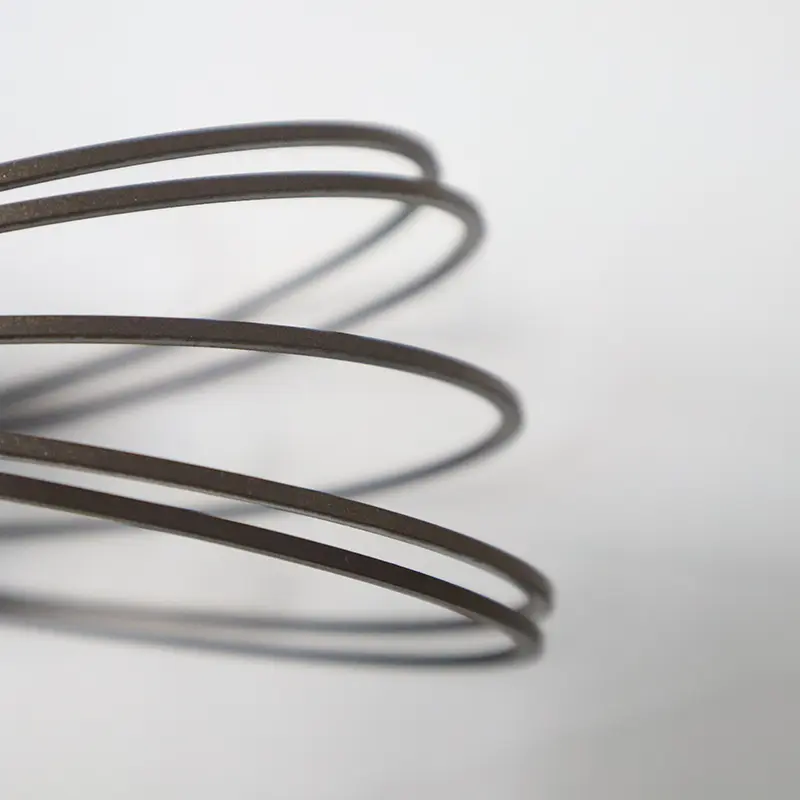

রুইচেন সিলসের বেসিক হাইড্রোলিক সিলগুলিতে মূলত বিভিন্ন ধরণের সীল অন্তর্ভুক্ত থাকে, যার প্রতিটি নিজস্ব সুবিধা রয়েছে। ও-রিংগুলি তাদের কম উত্পাদন ব্যয় এবং সুবিধাজনক ব্যবহারের কারণে বিভিন্ন গতিশীল এবং স্ট্যাটিক সিলিং উপলক্ষে ব্যাপকভাবে ব্যবহৃত হয়। বেশিরভাগ দেশগুলি ও-রিংগুলির জন্য পণ্য মানগুলির একটি সিরিজ তৈরি করেছে, যার মধ্যে আমেরিকান স্ট্যান্ডার্ড (AS568), জাপানি স্ট্যান্ডার্ড (জিসবি 2401) এবং আন্তর্জাতিক স্ট্যান্ডার্ড (আইএসও 3601/1) বেশি সাধারণ। জাতীয় মানগুলি হ'ল জিবি 3452.1 এবং জিবি 1235।

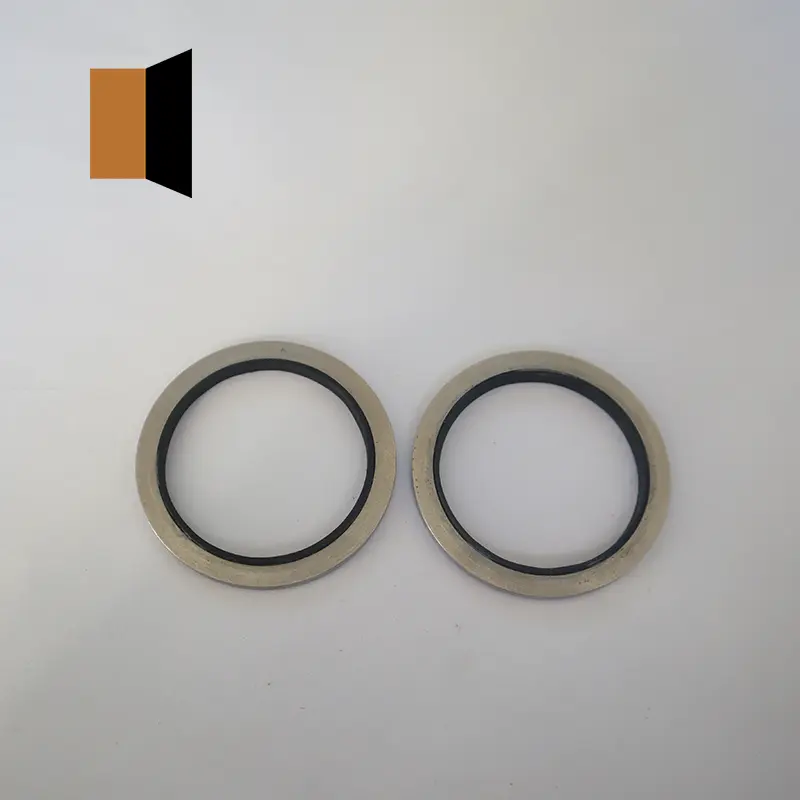

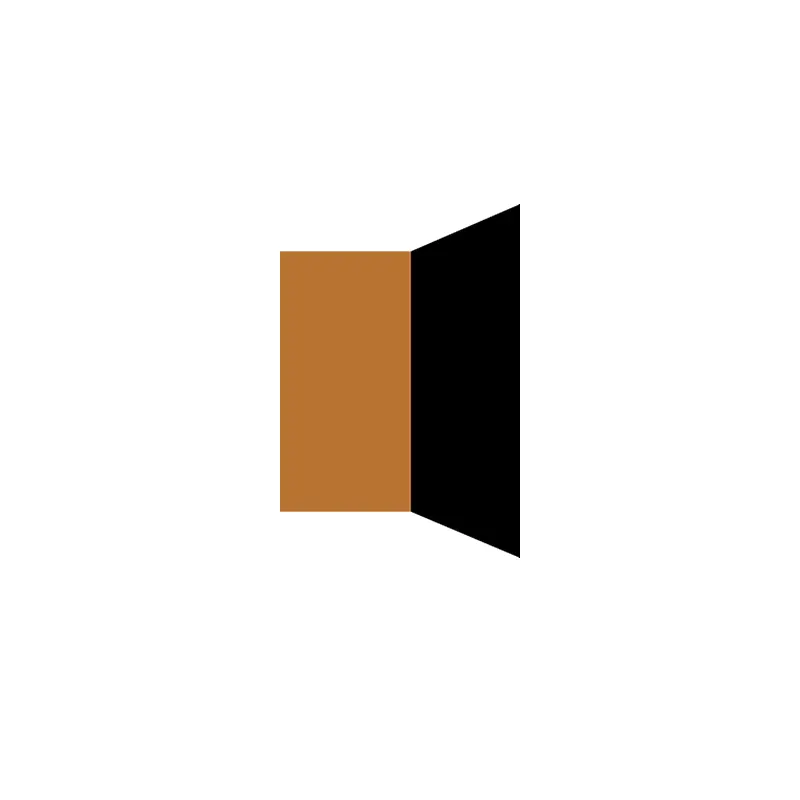

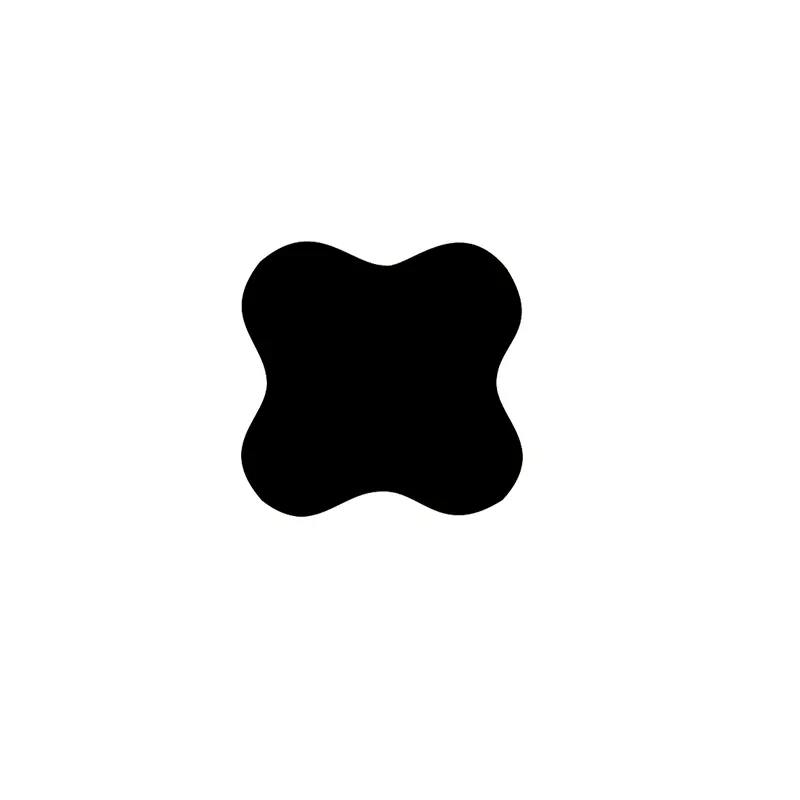

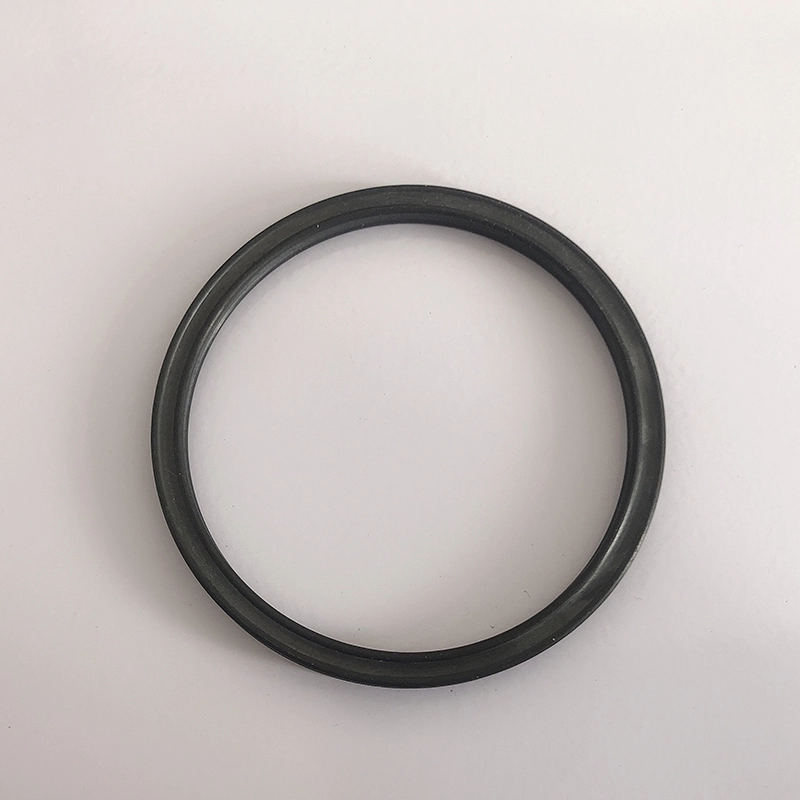

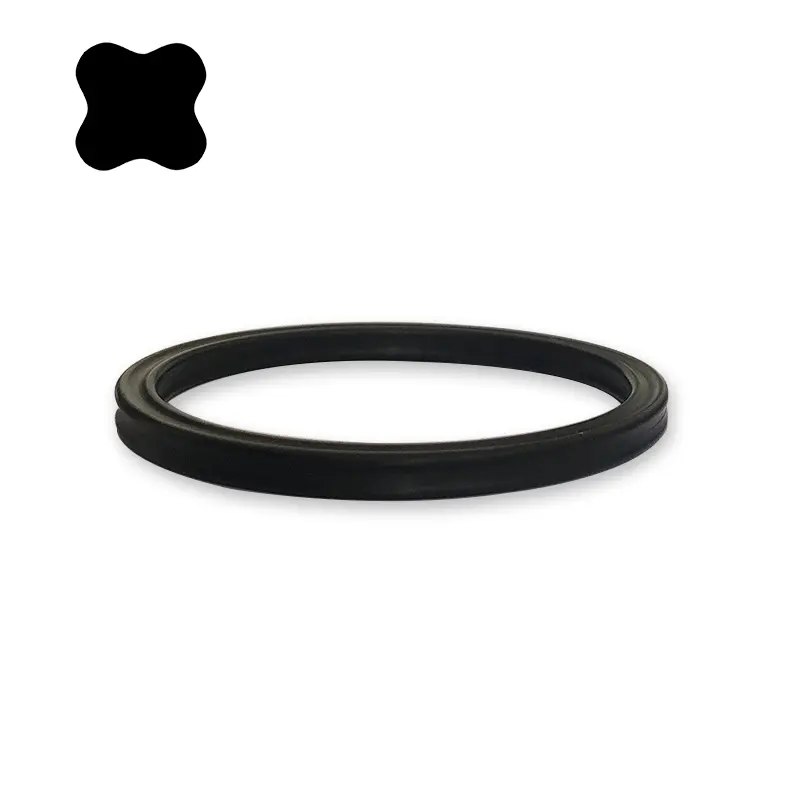

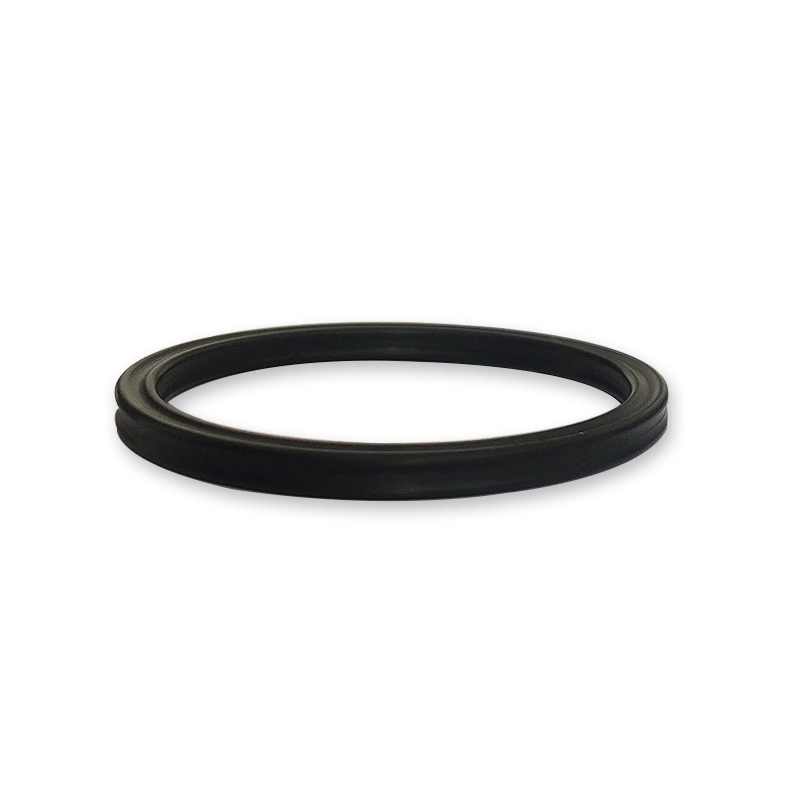

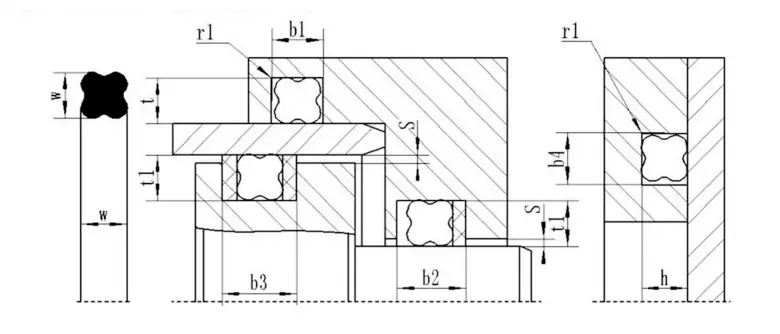

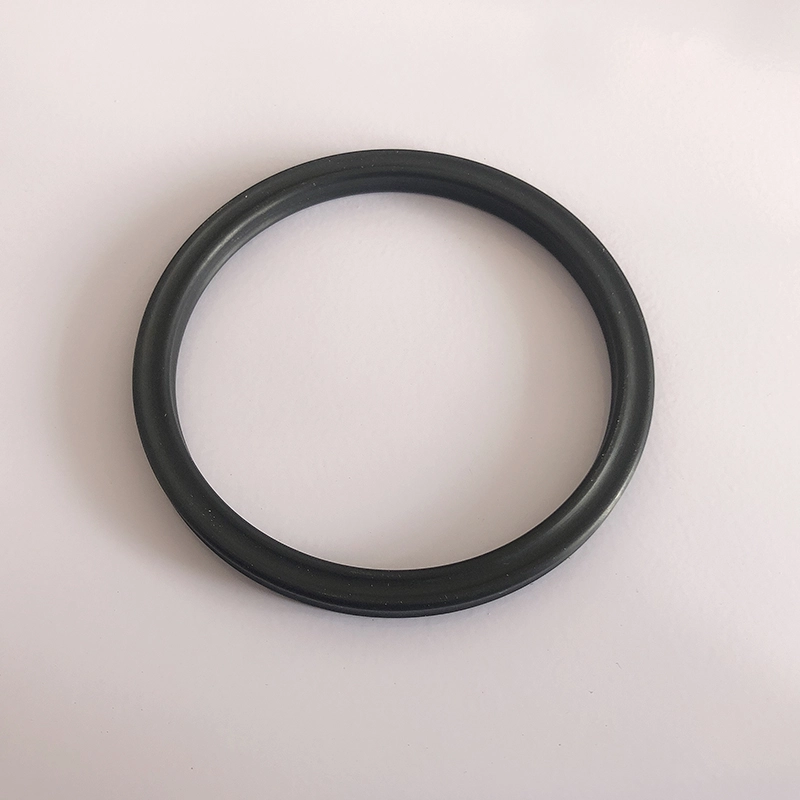

তারকা-আকৃতির সিল রিংটি একটি এক্স-আকৃতির আকৃতি সহ একটি চার-লিপ সিল, তাই এটিকে একটি এক্স-আকৃতির রিংও বলা হয়। এটি ও-রিংয়ের উপর ভিত্তি করে একটি উন্নতি এবং বর্ধন। এর ক্রস-বিভাগীয় মাত্রাগুলি মার্কিন যুক্তরাষ্ট্রে 568A স্ট্যান্ডার্ড হিসাবে ও-রিংয়ের সমান এবং এটি মূলত ও-রিংয়ের ব্যবহারকে প্রতিস্থাপন করতে পারে।
তারকা রিংয়ের সুবিধা
ও-রিংগুলির সাথে তুলনা করে, স্টার রিংগুলিতে কম ঘর্ষণ প্রতিরোধ ক্ষমতা এবং কম প্রারম্ভিক প্রতিরোধের থাকে কারণ তারা সিলিং ঠোঁটের মধ্যে একটি তৈলাক্তকরণ গহ্বর গঠন করে। যেহেতু এর ফ্ল্যাশ প্রান্তটি ক্রস বিভাগের অবতল অংশে অবস্থিত, সিলিং প্রভাবটি আরও ভাল। অ-বৃত্তাকার ক্রস বিভাগটি কার্যকরভাবে রোলিং ফেনোমেননকে পারস্পরিক গতির সময় এড়িয়ে চলে।
স্টার রিং ওয়ার্কিং মেকানিজম
স্টার রিংটি একটি স্ব-প্রস্থানকারী ডাবল-অভিনয় সিলিং উপাদান। রেডিয়াল এবং অক্ষীয় শক্তিগুলি সিস্টেমের চাপের উপর নির্ভর করে। চাপ বাড়ার সাথে সাথে স্টার রিংয়ের সংকোচনের বিকৃতি বৃদ্ধি পাবে এবং মোট সিলিং শক্তি বাড়বে, এইভাবে একটি নির্ভরযোগ্য সিল তৈরি করে।
কীভাবে তারকা-আকৃতির সিল রিংটি চয়ন করবেন
যদি শ্যাফ্ট এবং গর্তের ব্যাসটি জানা থাকে তবে নিম্নলিখিত মানদণ্ড অনুসারে উপযুক্ত তারা-আকৃতির সিল রিংটি নির্বাচন করুন:
1। স্ট্যাটিক সিলিং বা রিক্রোকেটিং লিনিয়ার গতি: (1) গর্ত সিলিং: তারা আকৃতির রিংয়ের অভ্যন্তরীণ ব্যাসটি খাঁজের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত, বা খাঁজ নীচের ব্যাসের প্রায় 2% এর চেয়ে কম হওয়া উচিত। কারণ প্রাক-সংকোচনের দ্বারা উত্পাদিত প্রাক-সংকোচনের শক্তি কার্যকরভাবে তারা-আকৃতির সিলের রিংটিকে মোচড় এবং ঘূর্ণায়মান থেকে রোধ করতে পারে। (২) শ্যাফ্ট সিলিং: তারা-আকৃতির রিংয়ের অভ্যন্তরীণ ব্যাসটি প্রায় 0.2 ~ 0.3 মিমি দ্বারা শ্যাফটের বাইরের ব্যাসের চেয়ে সমান বা যথাযথভাবে বড় হওয়া উচিত, বা এটি শ্যাফটের বাইরের ব্যাসের চেয়ে প্রায় 1% বড় হতে পারে। ফলস্বরূপ, সিলের রিংটি ইনস্টল করা সহজ হবে এবং দীর্ঘতর পরিষেবা জীবনযাপন করবে।
2। রোটারি সিলিং: তারা আকৃতির রিংয়ের অভ্যন্তরীণ ব্যাসটি শ্যাফ্টের সীলমোহরের ব্যাসের চেয়ে প্রায় 2 ~ 5% বড় হওয়া উচিত। কারণ সিল রিংটি ঘোরানো গতিতে ব্যবহার করার সময় ঘর্ষণ এবং তাপ উত্পন্ন করবে এবং উত্তপ্ত হলে রাবার সঙ্কুচিত হবে (জোল প্রভাব)। অতএব, সিলের রিংটি লুব্রিকেটেড করা যায় এবং নির্ভরযোগ্যভাবে কাজ করা যায় তা নিশ্চিত করার জন্য, শ্যাফ্ট ব্যাসের চেয়ে বড় অভ্যন্তরীণ ব্যাসের একটি তারা আকারের রিং নির্বাচন করতে হবে। সাধারণত, একটি ছোট ক্রস-বিভাগ সহ একটি সিল রিং স্ট্যাটিক সিলিংয়ের চাহিদা পূরণ করতে পারে। বিপরীতে, গতিশীল সিলটি পূরণ করার জন্য একটি বৃহত্তর ক্রস বিভাগ সহ একটি সিল রিং নির্বাচন করা উচিত। উচ্চ চাপ বা বড় ফাঁকগুলির ক্ষেত্রে, উচ্চতর কঠোরতার সাথে একটি রাবার উপাদান নির্বাচন করতে হবে। সর্বোত্তম উপায় হ'ল উচ্চ চাপের এক্সট্রুশন ক্ষতি রোধ করতে একটি পিটিএফই ধরে রাখার রিং যুক্ত করা।

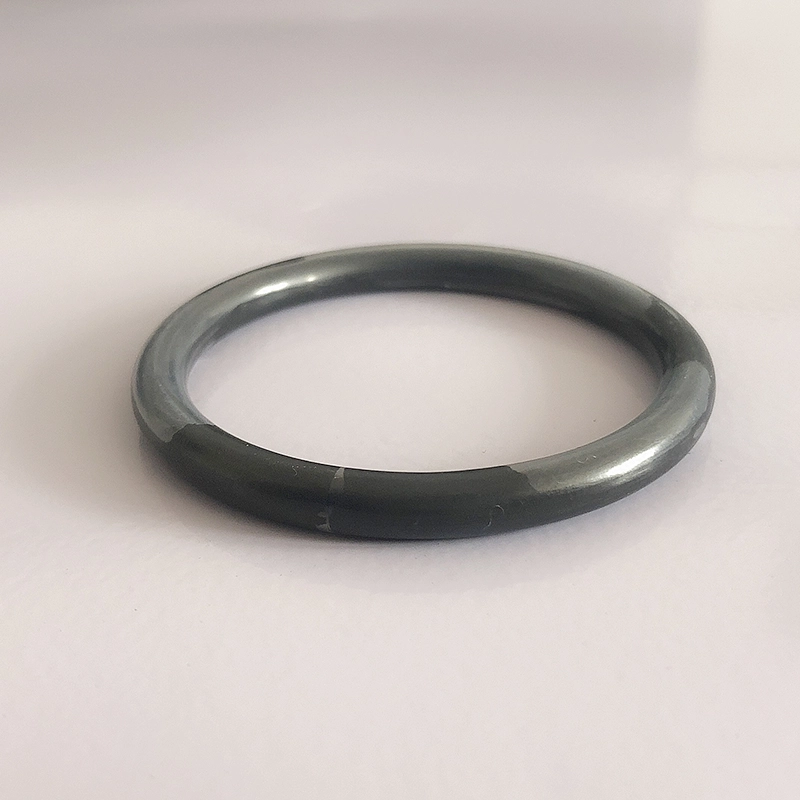

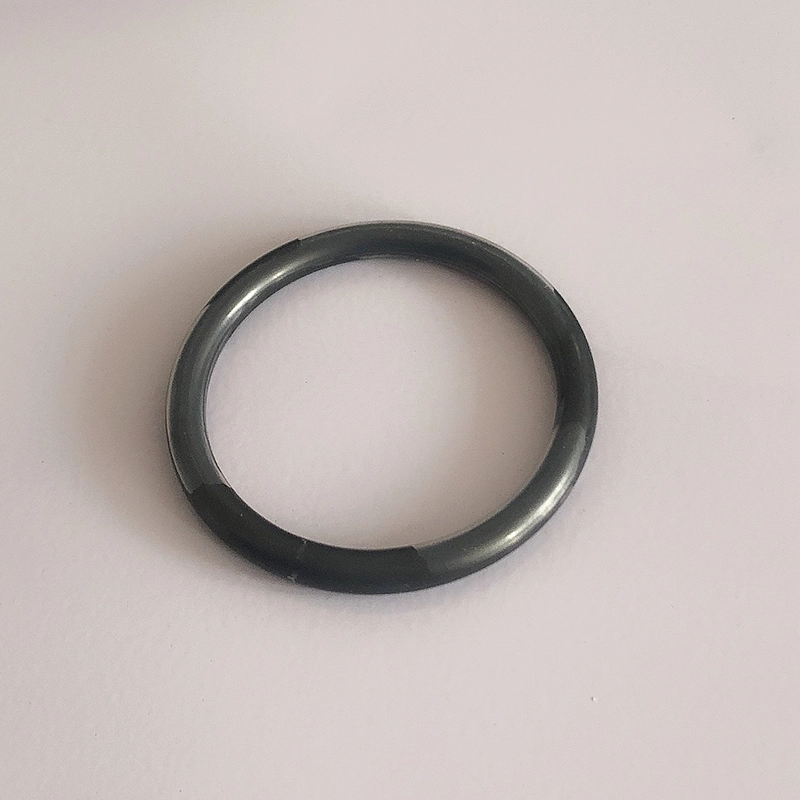

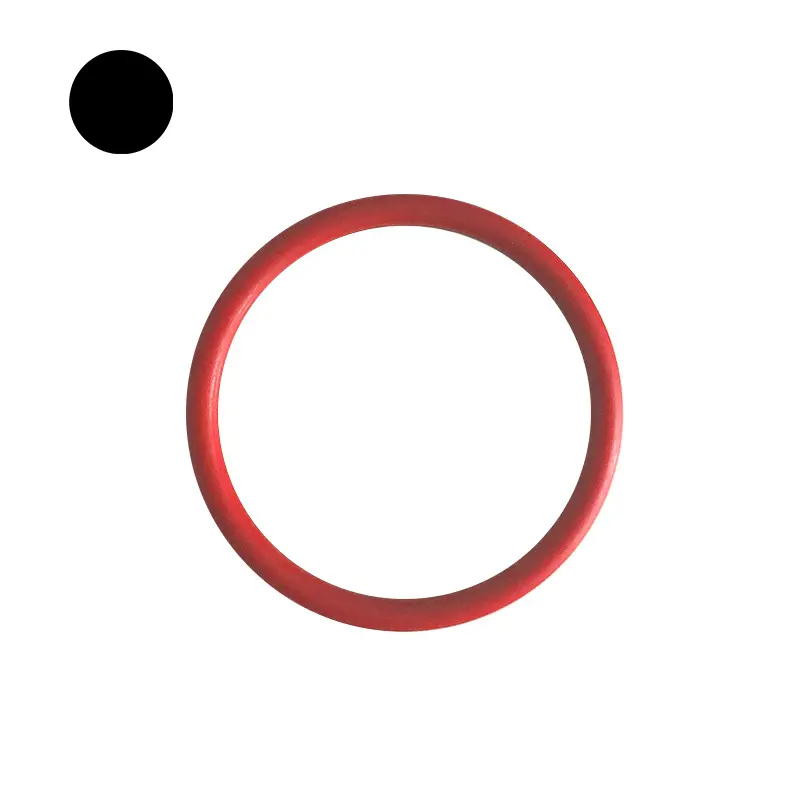

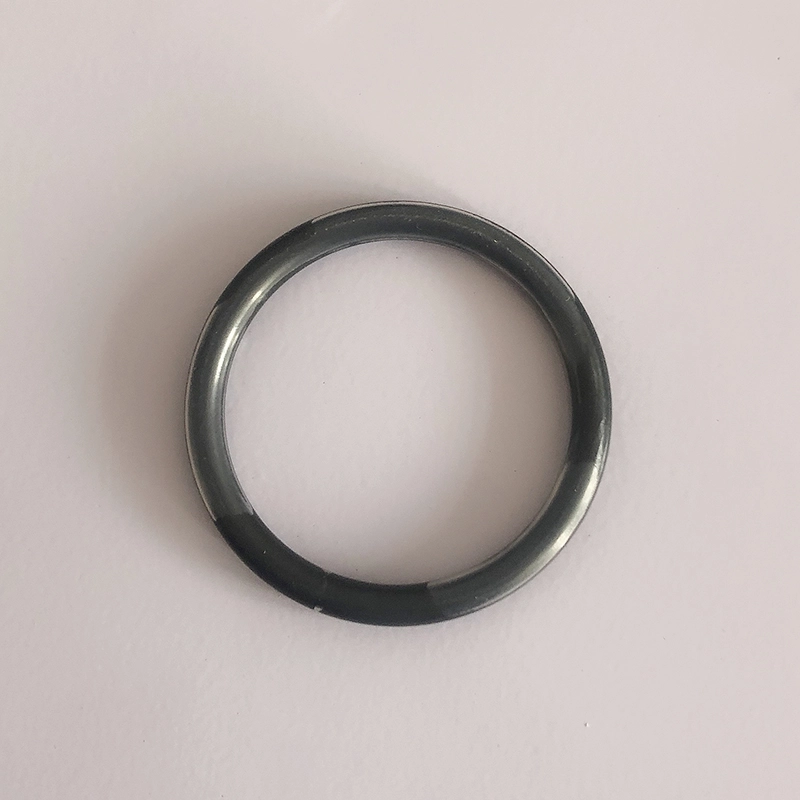

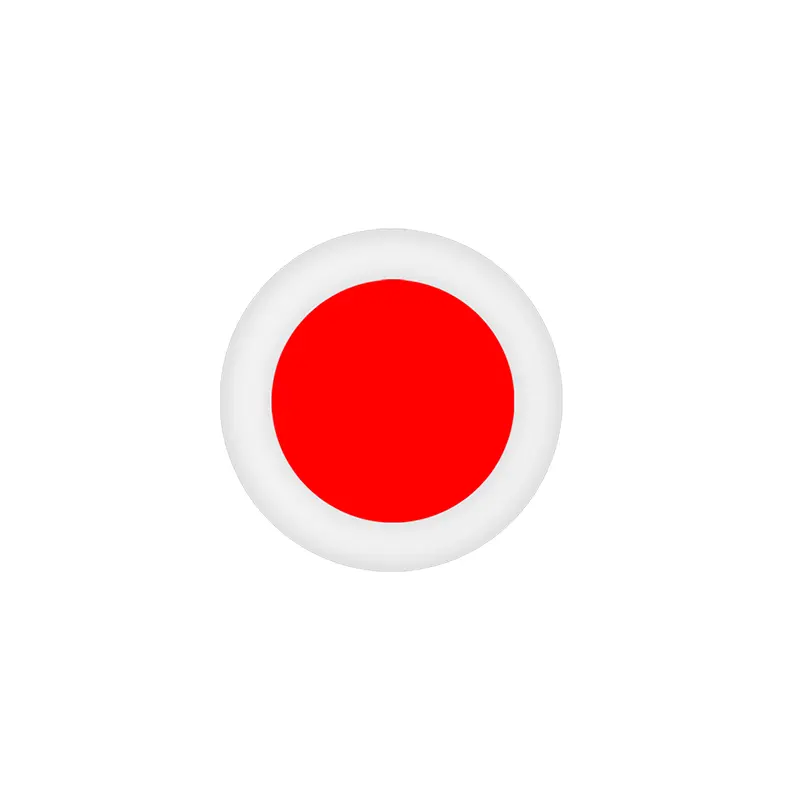

লেপযুক্ত ও-রিং জৈবিকভাবে টেফলনের রাসায়নিক প্রতিরোধের সাথে রাবারের স্থিতিস্থাপকতা এবং সিলিংকে একত্রিত করে। এটি একটি সিলিকন বা ফ্লুরোরবার্বার অভ্যন্তরীণ কোর এবং তুলনামূলকভাবে পাতলা টেফলন এফইপি বা টেফলন পিএফএ বাইরের আবরণ দ্বারা গঠিত।
উপাদান: টেফলন এফইপি এবং টেফলন পিএফএ মূলত একই রকম, তবে টেফলন পিএফএতে টেলিফোন এফইপি -র চেয়ে উচ্চ তাপমাত্রা প্রতিরোধের আরও ভাল। প্রযোজ্য তাপমাত্রা পরিসীমা টেফলন এফইপি শেল: -60 ℃ ~ 205 ℃ স্বল্প সময়ের জন্য 260 at এ ব্যবহার করা যেতে পারে টেফলন পিএফএ শেল: -60 ℃ ~ 260 ℃ স্বল্প সময়ের জন্য 300 ℃ এ ব্যবহার করা যেতে পারে:
1 .. অসামান্য রাসায়নিক প্রতিরোধের, প্রায় সমস্ত রাসায়নিক মিডিয়ার জন্য উপযুক্ত
2। প্রশস্ত তাপমাত্রা পরিসীমা
3। ভাল সংক্ষেপণ প্রতিরোধের
4। অ্যান্টি-ফ্রিকশন
5। ভাল বিরোধী দোল
6 .. উচ্চ চাপ প্রতিরোধের
7 .. দুর্দান্ত সিলিং স্থায়িত্ব এবং দীর্ঘ পরিষেবা জীবন
অ্যাপ্লিকেশন: পাম্প এবং ভালভ, প্রতিক্রিয়া জাহাজ, যান্ত্রিক সিল, ফিল্টার, চাপ জাহাজ, তাপ এক্সচেঞ্জার, বয়লার, পাইপলাইন ফ্ল্যাঞ্জস, গ্যাস সংক্ষেপক ইত্যাদি etc.
অ্যাপ্লিকেশন শিল্প: রাসায়নিক শিল্প, বিমান উত্পাদন, ফার্মাসিউটিক্যাল শিল্প, তেল এবং রাসায়নিক পরিবহন এবং পরিশোধন, ফিল্ম ইন্ডাস্ট্রি, রেফ্রিজারেশন ইঞ্জিনিয়ারিং, খাদ্য প্রক্রিয়াকরণ শিল্প, পেপারমেকিং ইন্ডাস্ট্রি, ডাই ম্যানুফ্যাকচারিং, পেইন্ট স্প্রেিং ইত্যাদি etc.
সিলিং রিংগুলির জন্য ইনস্টলেশন নির্দেশাবলী
1। সিলিং রিংগুলি ইনস্টল করা বা পাস করা অংশগুলি অবশ্যই মসৃণ, বুরস, খাঁজ এবং ধারালো কোণ থেকে মুক্ত হতে হবে। অভ্যন্তরীণ গর্তের রুক্ষতা 1.6μ এ পৌঁছাতে হবে এবং শ্যাফ্টের রুক্ষতা 0.8 এমএএম পৌঁছতে হবে।
2। সিলিং রিংয়ের পৃষ্ঠ এবং যোগাযোগের প্রাসঙ্গিক অংশগুলি লুব্রিকেট করতে ক্লিন লাইট অয়েল বা গ্রীস প্রয়োগ করুন।
3। যদি শ্যাফটে সিলিং রিংটি ইনস্টল করা কঠিন হয় তবে এটি প্রসারিত করার জন্য কয়েক মিনিটের জন্য গরম জলে নিমজ্জিত করুন। এই নরম এবং প্রসারিত ও-রিং ইনস্টল করা সহজ। গরম থাকাকালীন ও-রিংটি ইনস্টল করুন এবং এর আকার শীতল হওয়ার পরে এর মূল আকারে ফিরে আসবে।
4। ও-রিংটি খুব হিংস্রভাবে বাঁকবেন না, অন্যথায় এটি টেফলনে কুঁচকানো সৃষ্টি করবে এবং এর ব্যবহারকে প্রভাবিত করবে।
লেপযুক্ত ও-রিংয়ের প্রস্তাবিত সংক্ষেপণটি নিম্নরূপ:
স্ট্যাটিক সিলিং অবস্থা: 15%-20%
গতিশীল সিলিং অবস্থা: 10%-12%
বায়ুসংক্রান্ত রাজ্য: 7%-8%
প্রকৃত সংকোচনের ফলে কাজের শর্তগুলি বিশেষত সিলিং কাজের চাপ এবং অন্যান্য কারণগুলি বিবেচনা করা উচিত।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
| ও-রিং পারফরম্যান্স প্যারামিটার টেবিল |
|
|
|
|
স্ট্যাটিক সিল | গতিশীল সিল |
| কাজের চাপ | রিং ধরে না রেখে, 20 এমপিএ সর্বোচ্চ রিটেনিং রিং সহ, 40 এমপিএ সর্বোচ্চ, বিশেষ রিটেনিং রিং 200 এমপিএ সর্বোচ্চ | রিং ধরে না রেখে, 5 এমপিএ সর্বোচ্চ ধরে রাখা রিং সহ, উচ্চ চাপ |
| গতি | 0.5 মি/এস সর্বোচ্চ প্রতিদান, 2 মি/এস সর্বোচ্চ ঘোরানো | |
| তাপমাত্রা | সাধারণ ব্যবহার: -30 ～+110, বিশেষ রাবার: -60 ～+250, ঘোরানো: -30 ～+80 | |
| মাধ্যম | উপকরণ বিভাগ দেখুন | |

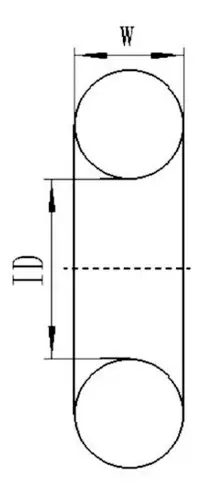

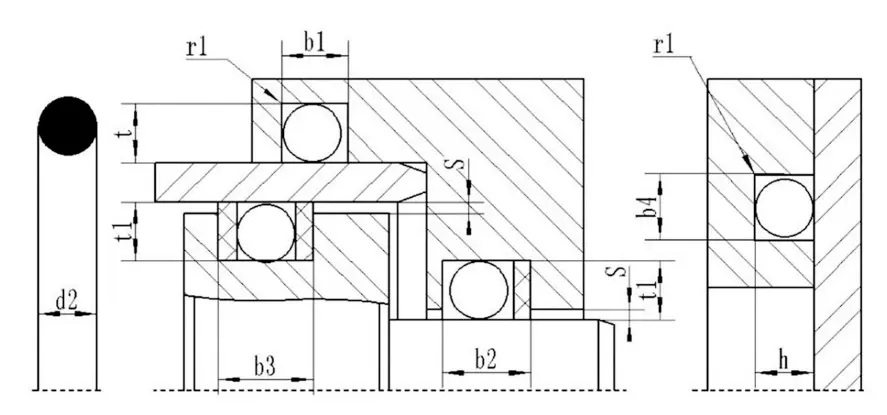

| স্ট্যান্ডার্ড | ও-রিং ক্রস-সেকশন ব্যাস ডাব্লু |
|
|||||
| আমেরিকান স্ট্যান্ডার্ড হিসাবে 568 ব্রিটিশ স্ট্যান্ডার্ড বিএস 1516 | 1.78 | 2.62 | 3.52 | 5.33 | 6.99 | - | |
| জাপানি স্ট্যান্ডার্ড তিনি বি 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| আন্তর্জাতিক স্ট্যান্ডার্ড আইএসও 3601/1 জার্মান স্ট্যান্ডার্ড ডিআইএন 3771/1 চাইনিজ স্ট্যান্ডার্ড সিবি 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| পছন্দসই মেট্রিক আকার | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 |
|
|
|
||
| আমেরিকান স্ট্যান্ডার্ড হিসাবে 568 (900 সিরিজ) | 1.02 | 1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
| 2.21 | 2.46 | 2.95 | 3.00 |
|
|
|
|
| স্টার রিংগুলির অ্যাপ্লিকেশন পরিসীমা খুব প্রশস্ত। তাপমাত্রা, চাপ এবং মাঝারি অনুযায়ী সঠিক উপাদান চয়ন করুন। প্রদত্ত অ্যাপ্লিকেশনটির সাথে স্টার রিংটিকে মানিয়ে নিতে, সমস্ত কার্যকারী পরামিতিগুলির মধ্যে পারস্পরিক সীমাবদ্ধতা বিবেচনা করা উচিত। অ্যাপ্লিকেশন পরিসীমা নির্ধারণ করার সময়, শীর্ষ তাপমাত্রা, অবিচ্ছিন্ন কাজের তাপমাত্রা এবং অপারেটিং চক্রটি অবশ্যই বিবেচনা করা উচিত। ঘূর্ণায়মান অ্যাপ্লিকেশনগুলিতে, ঘর্ষণ তাপ দ্বারা সৃষ্ট তাপমাত্রা বৃদ্ধিও বিবেচনা করতে হবে। | |||||
| প্রযুক্তিগত পরামিতি | গতিশীল সিল | স্ট্যাটিক সিল |
|
||
| পারস্পরিক গতি | ঘূর্ণন গতি |
|
|||
| কাজের চাপ (এমপিএ) | রিং রিং সহ | 30 | 15 | 40 |
|
| রিং ধরে না রেখে | 5 | - | 5 |
|
|
| গতি (মি/গুলি) | 0.5 | 2.0 | - |
|
|
| তাপমাত্রা (℃) | সাধারণ অনুষ্ঠান: -30 ℃ ~+110 ℃ ℃ |
|
|||
| বিশেষ উপকরণ: -60 ℃ ~+200 ℃ ℃ |
|
||||
| ঘূর্ণন অনুষ্ঠান: -30 ℃ ~+80 ℃ ℃ |
|
||||
তারা রিং উপাদান:
উপাদানটি সাধারণত শা এ 70 নাইট্রাইল রাবার এনবিআর হয়।

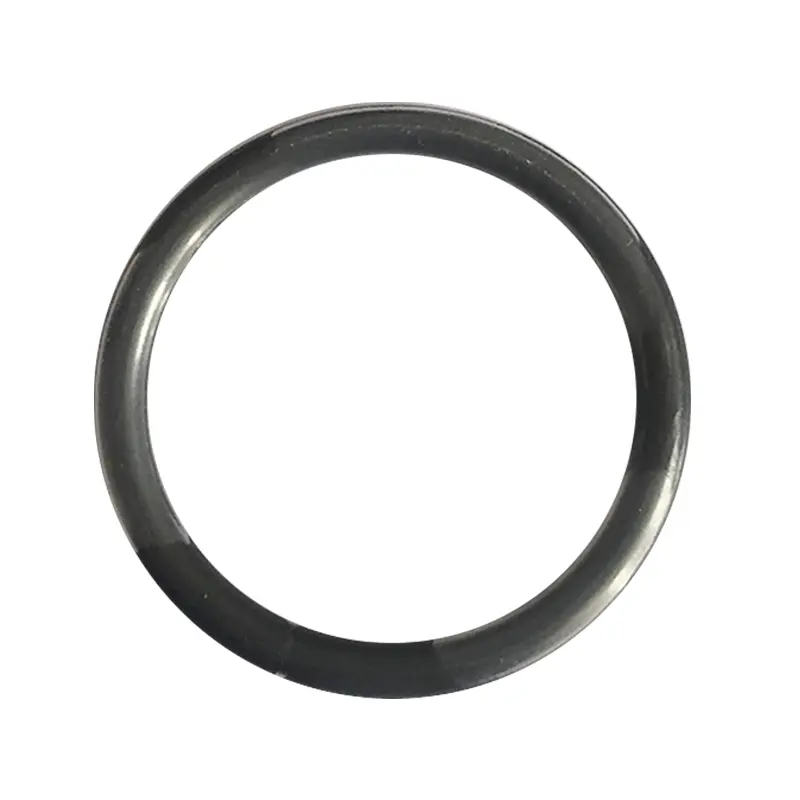

লেপযুক্ত ও-রিং:

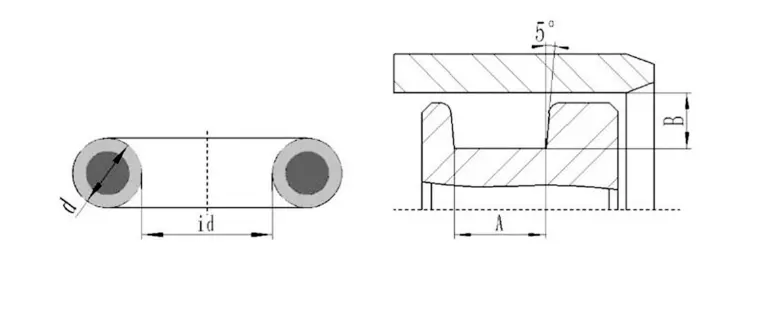

এনক্যাপসুলেটেড ও-রিংয়ের খাঁজের স্কিম্যাটিক ডায়াগ্রাম
এনক্যাপসুলেটেড ও-রিংয়ের খাঁজের মাত্রা টেবিল (প্রস্তাবিত)
| তারের ব্যাস d | A (মিমি) | বি (মিমি) | ||
| স্ট্যাটিক সিল | গতিশীল সিল | বায়ুসংক্রান্ত সিল | ||
| 1.78 | 2.36/2.49 | 1.42/1.52 | 1.55/1.60 | 1.63/1.65 |
| 2.62 | 3.56/3.68 | 2.08/2.21 | 2.29/2.36 | 2.39/2.44 |
| 3.53 | 4.75/4.88 | 2.82/3.00 | 3.10/3.18 | 3.22/3.28 |
| 5.33 | 7.14/7.26 | 4.27/4.52 | 4.67/4.80 | 4.90/4.95 |
| 6.99 | 9.63/9.65 | 5.59/5.89 | 6.15/6.27 | 6.43/6.48 |

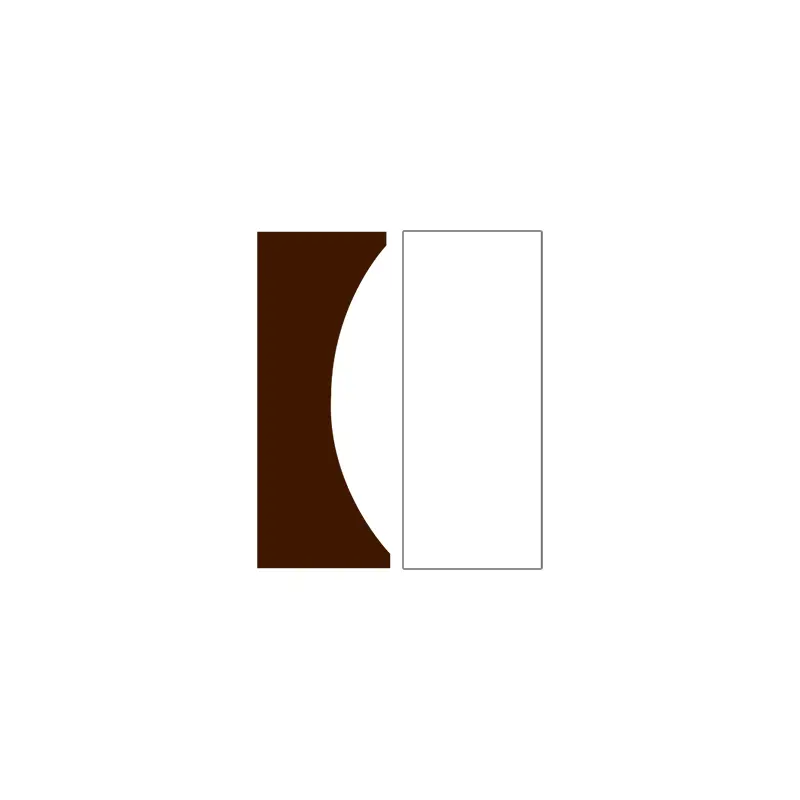

রুইচেন সিল পিটিএফই সিল ইনস্টলেশন গাইড
Ⅰ। ইনস্টলেশন গাইড
1। চাপের দিকের মুখোমুখি সীলটি অবশ্যই প্রিলোডড পাশে ইনস্টল করা উচিত।
2। সিলিন্ডার বডি এবং পিস্টন রড অবশ্যই আমাদের কোম্পানির নমুনাগুলির প্রয়োজনীয়তা পূরণ করে এমন ধাক্কা-ইন চ্যামফার দিয়ে তৈরি করতে হবে।
3। ধারালো প্রান্তগুলি অবশ্যই বার্স এবং বৃত্তাকার বা চ্যাম্পার থেকে মুক্ত থাকতে হবে।
4। থ্রেডস, গাইড রিং খাঁজ ইত্যাদি covered েকে রাখা উচিত, কারণ সিলটি খাঁজ, ড্রিলড গর্ত বা রুক্ষ পৃষ্ঠগুলির মাধ্যমে ঠেলা দেওয়া যায় না।
5 ... যে কোনও ধূলিকণা, ধ্বংসাবশেষ বা অন্যান্য বিদেশী কণা অবশ্যই সাবধানে সরাতে হবে।
6। তীক্ষ্ণ প্রান্ত সহ সরঞ্জামগুলি ব্যবহার করা উচিত নয়।
।
৮। যদি সিলের ঠোঁটটি তেল চাপের গর্তের মধ্য দিয়ে যেতে হয় তবে গর্তের চাম্পারটি সিলিং ঠোঁটের ক্ষতি থেকে রোধ করতে একটি প্লাস্টিকের লাঠিটি আলতো করে ঠোঁটটি ধাক্কা দিতে ব্যবহার করা উচিত। সিলিন্ডারের গর্তগুলি চ্যাম্পার করা উচিত। (চিত্র 3)
Ⅱ। ইনস্টলেশন পদ্ধতি
খোলা (বিভক্ত) গ্রোভগুলি সরঞ্জাম ছাড়াই ইনস্টল করা যেতে পারে।

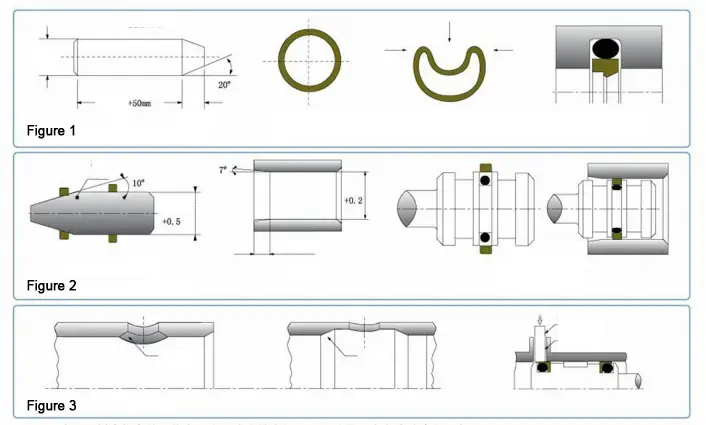

বদ্ধ খাঁজ পিস্টন রড সিলগুলি ইনস্টলেশন (চিত্র 1)
1। সমস্ত সিল সাবস্ট্রেট, সিল এবং ইনস্টলেশন সরঞ্জামগুলি পরিষ্কার করুন এবং তেল করুন।
2। রাবারের রিংটি খাঁজে রাখুন (এটি মোচড় না দেওয়ার জন্য সতর্ক থাকুন)।
3। পিটিএফই সিল রিংটিকে একটি পয়েন্টযুক্ত বাঁক না তৈরি না করে কিডনির আকারে সংকুচিত করুন, সংকুচিত পিটিএফই সিল রিংটি খাঁজে রাখুন এবং আস্তে আস্তে এটিকে হাত দিয়ে সমতল করুন।
4। পুনরুদ্ধার ম্যান্ড্রেলটি সিলের দিকে চাপুন এবং আলতো করে ম্যান্ড্রেলটি ঘুরিয়ে দিন। এটি 1 মিনিটের জন্য রেখে ম্যান্ড্রেলটি সরান। ইনস্টলেশন সম্পূর্ণ।
বন্ধ খাঁজগুলিতে পিস্টন সিলগুলি ইনস্টলেশন (চিত্র 2)
1। সমস্ত সিল সাবস্ট্রেট, সিল এবং ইনস্টলেশন সরঞ্জামগুলি পরিষ্কার করুন এবং তেল করুন।
2। রাবারের রিংটি খাঁজে রাখুন (এটি মোচড় না দেওয়ার জন্য সতর্ক থাকুন)।
3। পিটিএফই সিলিং রিংটি গাইড হাতাতে চাপুন এবং সিলিং রিংটি প্রসারিত করুন।
4। পিস্টন খাঁজে প্রসারিত সিলিং রিংটি চাপুন।
5 .. সিলিং রিংটিতে সংশোধন হাতাটি চাপুন এবং একই সাথে সংশোধন হাতা ঘোরান। এটি 1 মিনিটের জন্য রেখে সংশোধন হাতা সরান এবং ইনস্টলেশন সম্পূর্ণ হয়।
দ্রষ্টব্য: 1। দয়া করে আমাদের সংস্থার নমুনায় উল্লিখিত পণ্যটি বদ্ধ খাঁজে ইনস্টল করা না গেলে দয়া করে আমাদের সংস্থার সাথে পরামর্শ করুন তবে খোলা খাঁজের জন্য উপযুক্ত না।
2। পিটিএফই সিলগুলির উপরের ইনস্টলেশনটি সমস্ত পিটিএফই সিলের জন্য প্রযোজ্য নয়। প্রয়োজনে আমাদের সংস্থার সাথে পরামর্শ করুন।
