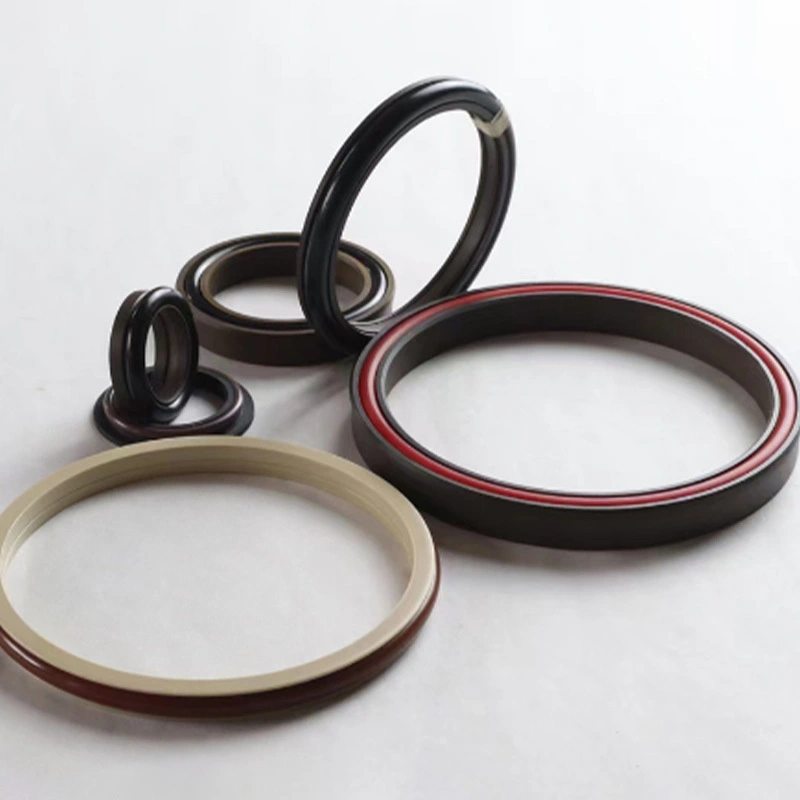

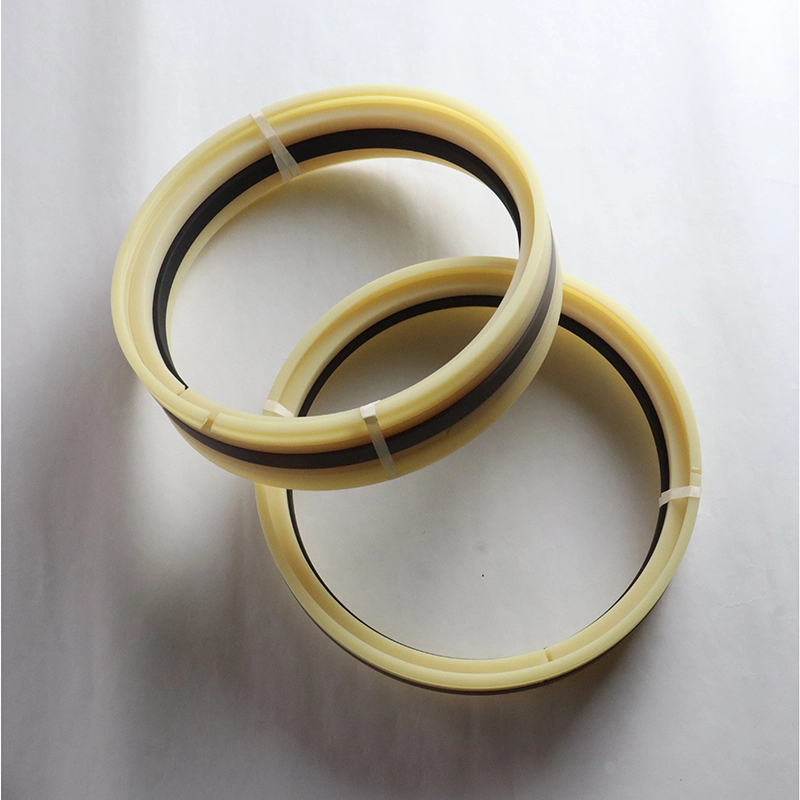

পিস্টন হোলগুলির জন্য হাইড্রোলিক সিলগুলি, আমাদের কারখানা এবং গবেষণা ও উন্নয়ন কেন্দ্রে, এখানে বিভক্ত মডেল এবং প্রকার রয়েছে, যার প্রত্যেকটির নিজস্ব বৈশিষ্ট্য রয়েছে, তবে আমরা কঠোর মানের নিয়ন্ত্রণ অর্জন করেছি।

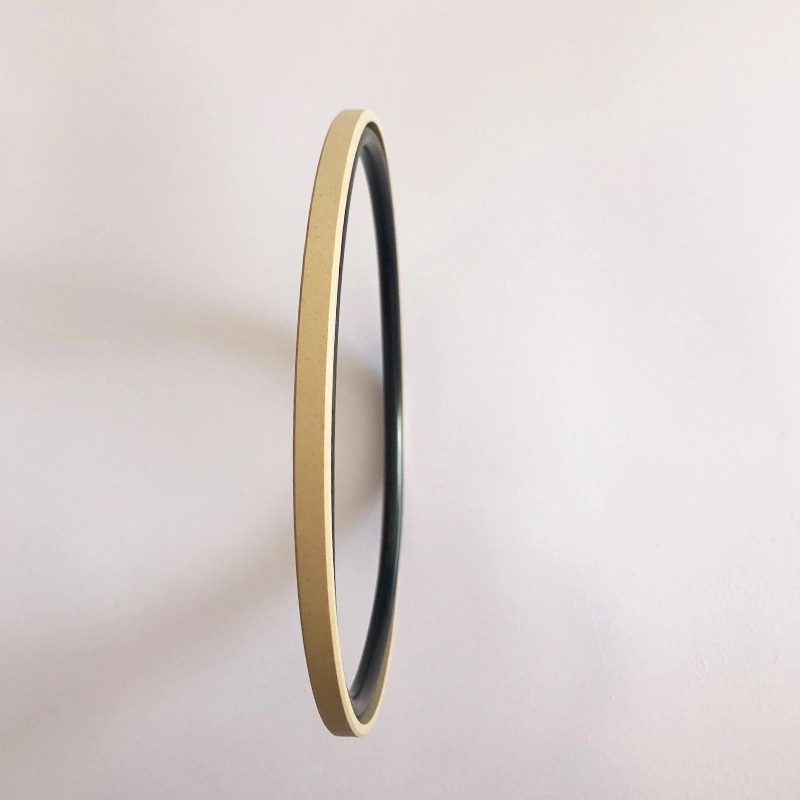

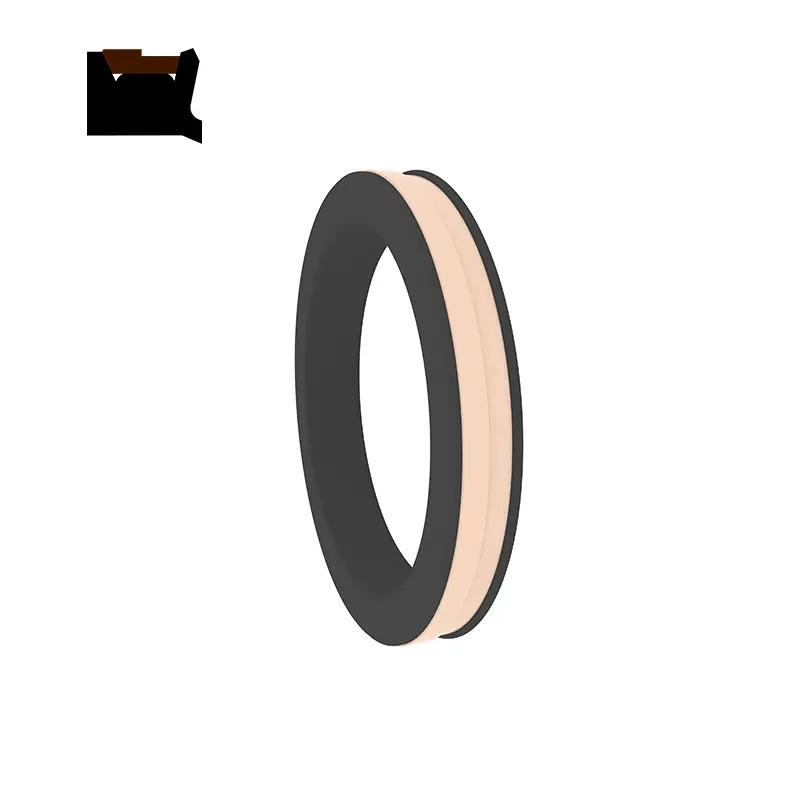

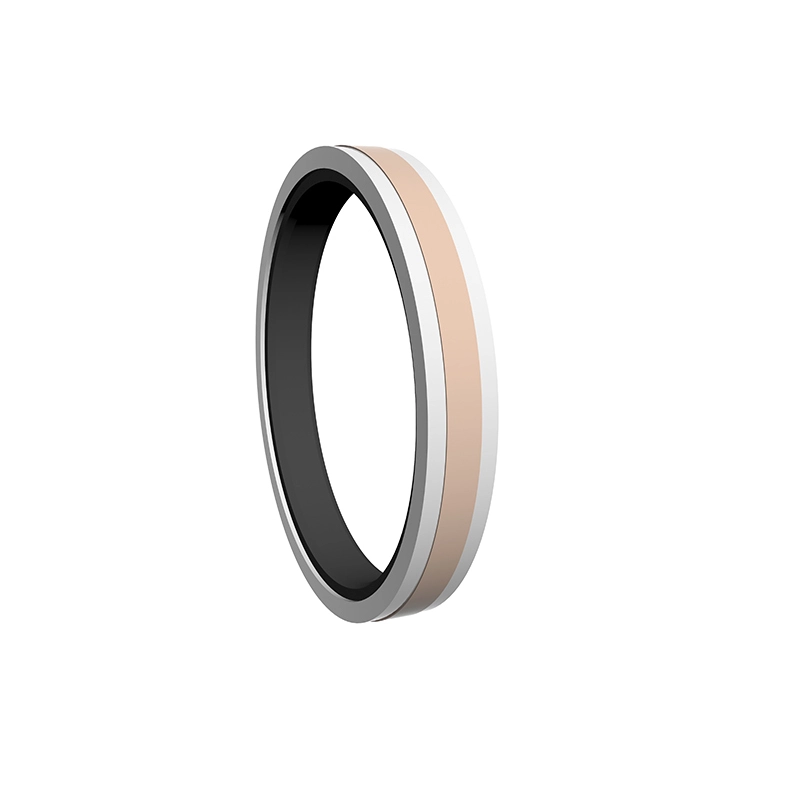

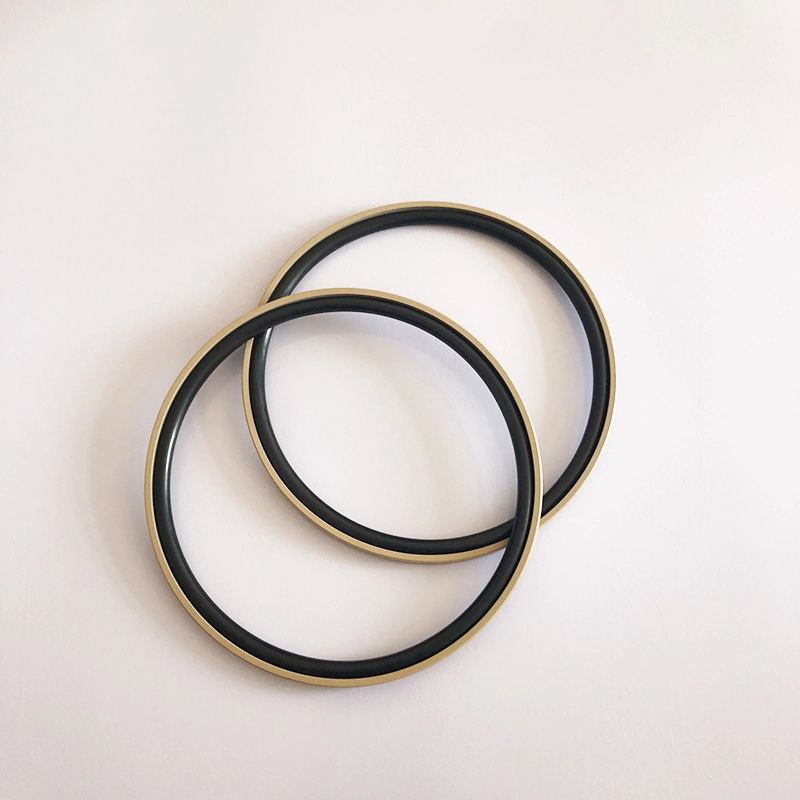

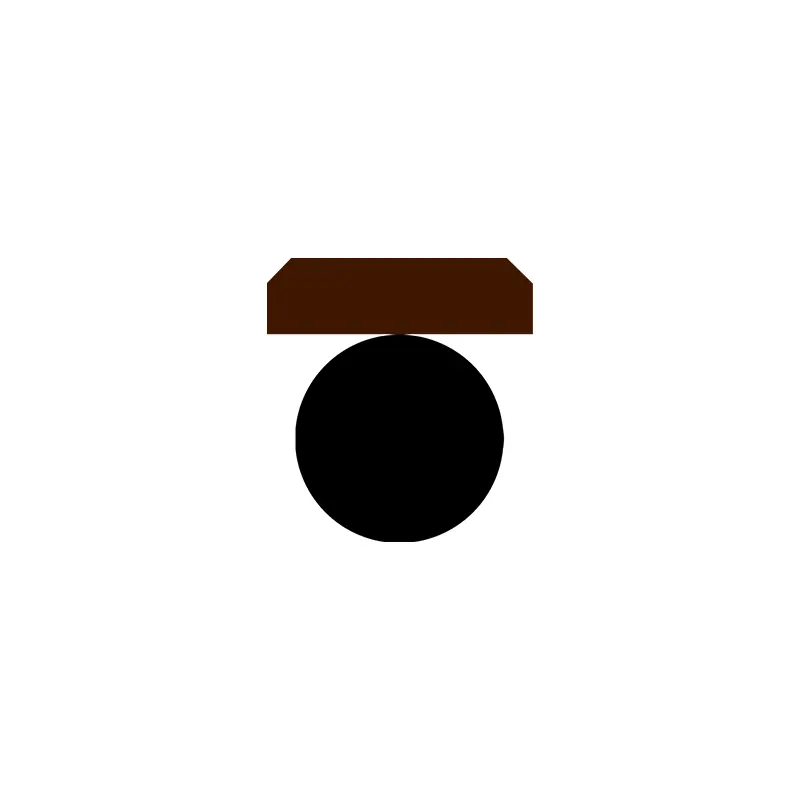

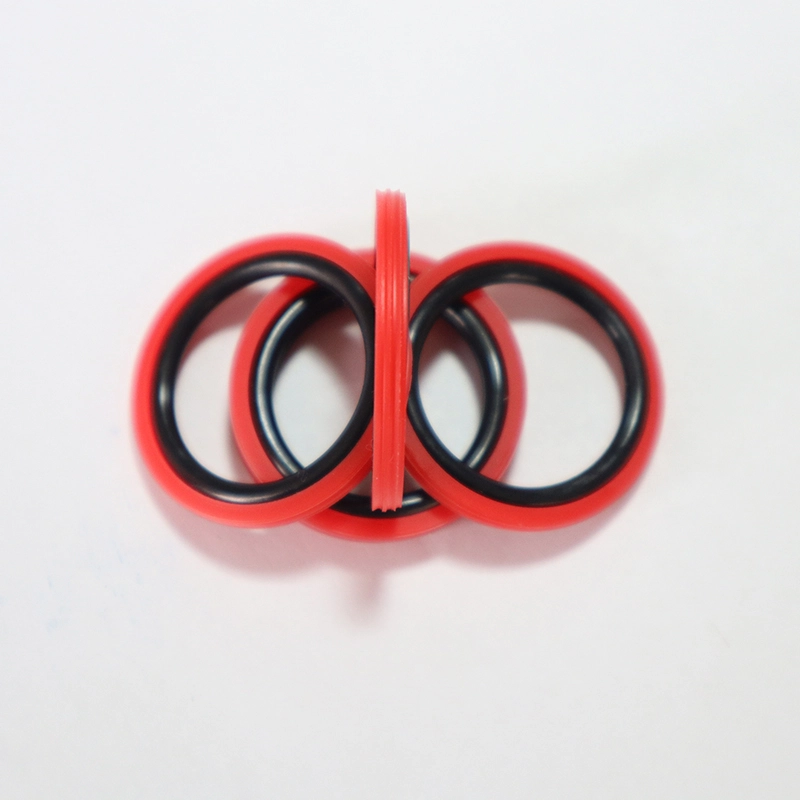

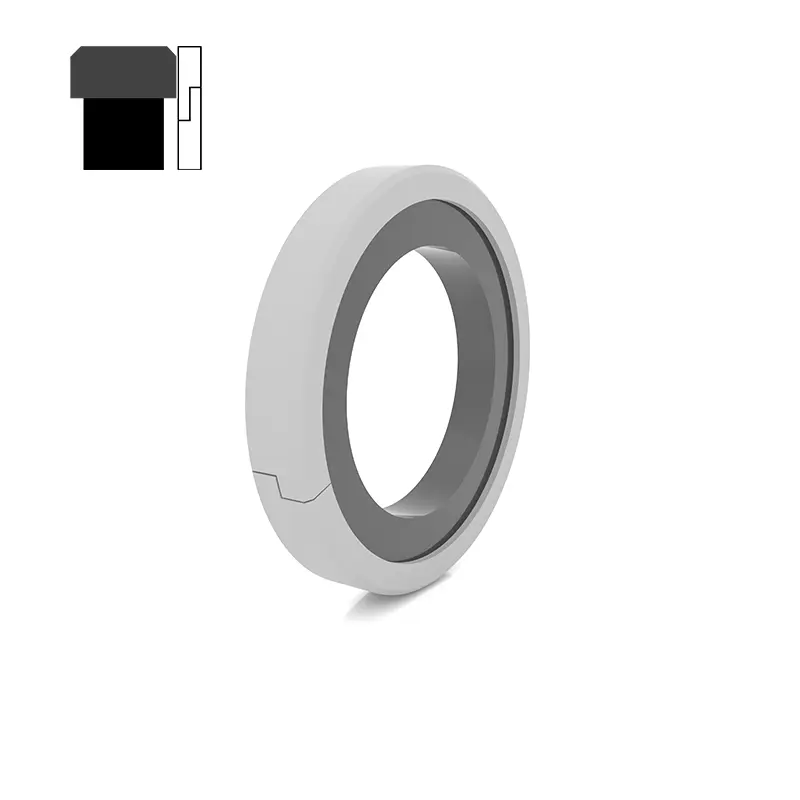

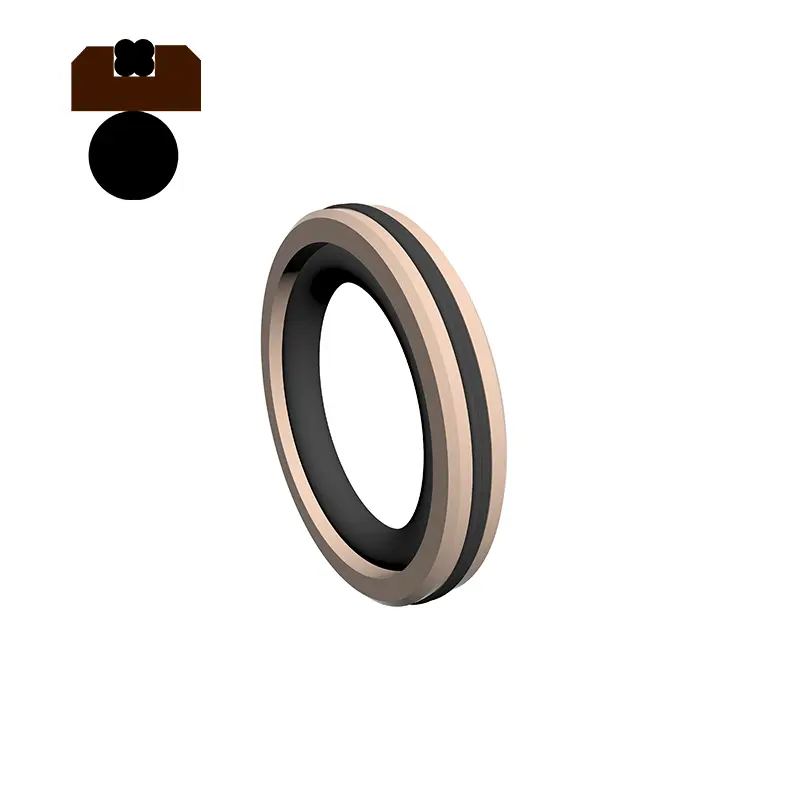

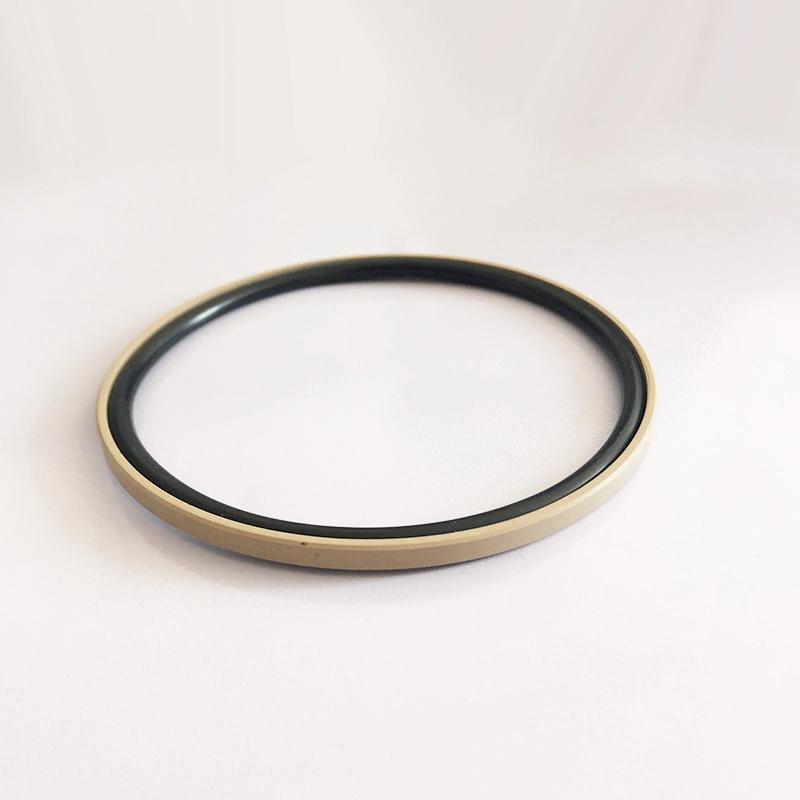

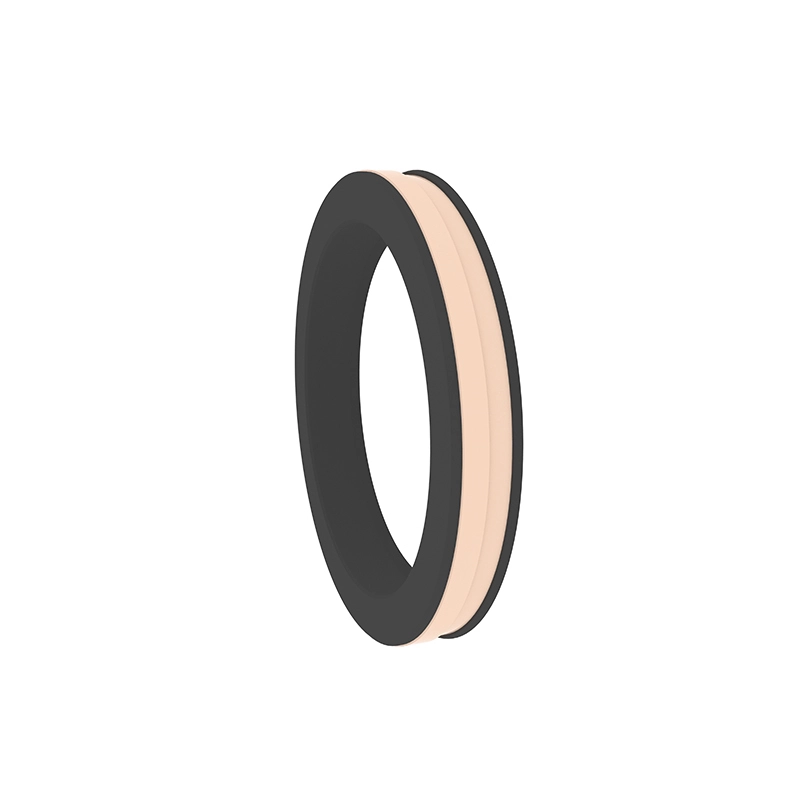

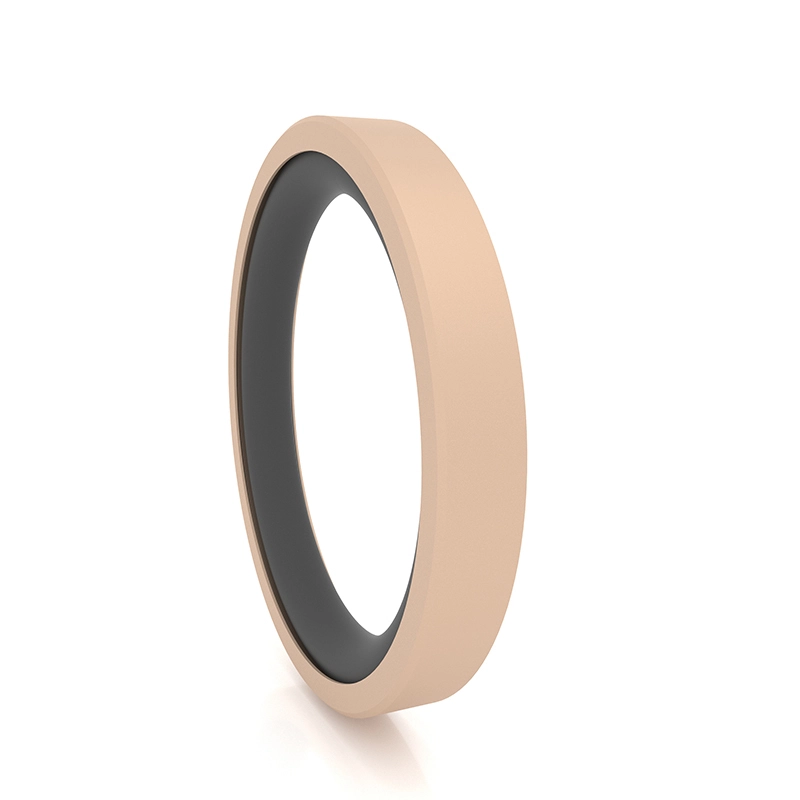

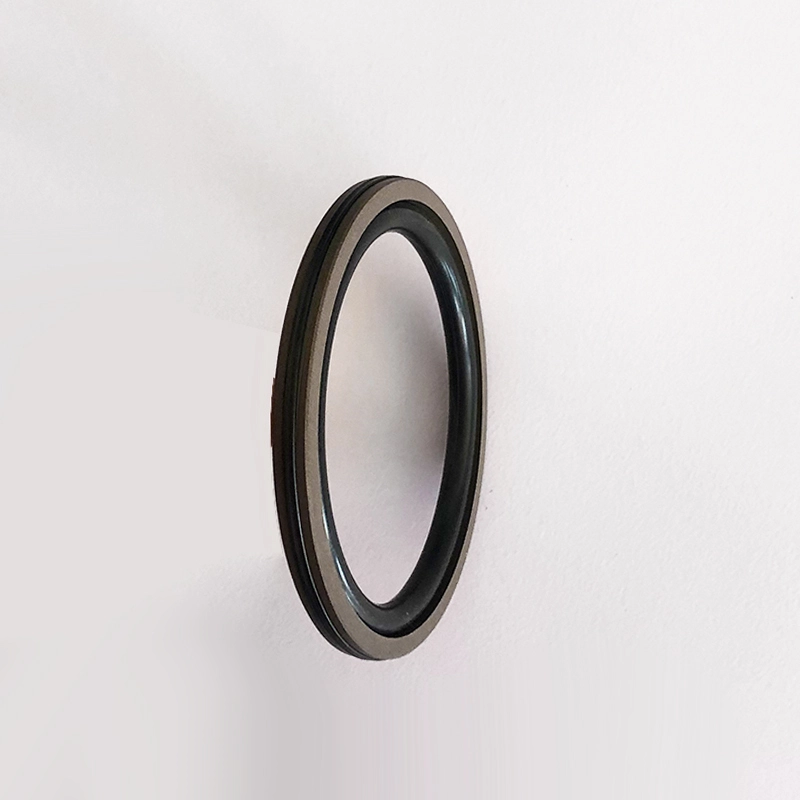

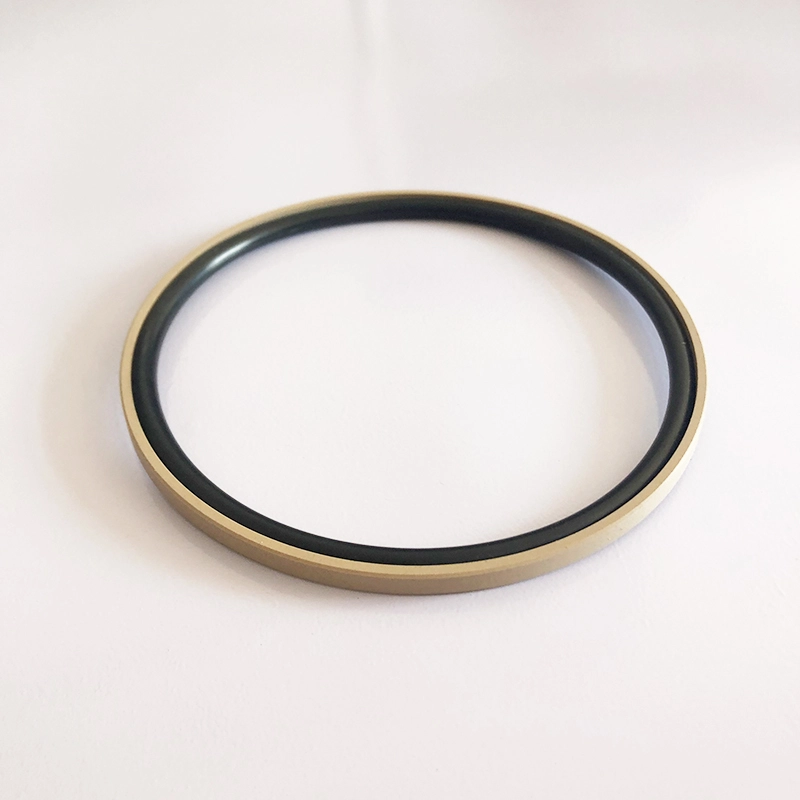

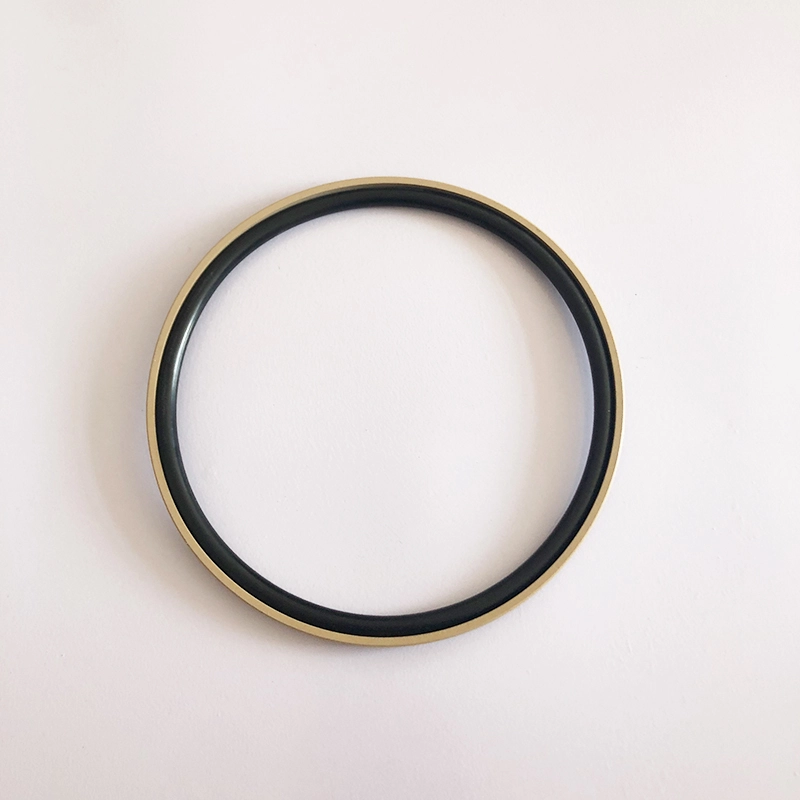

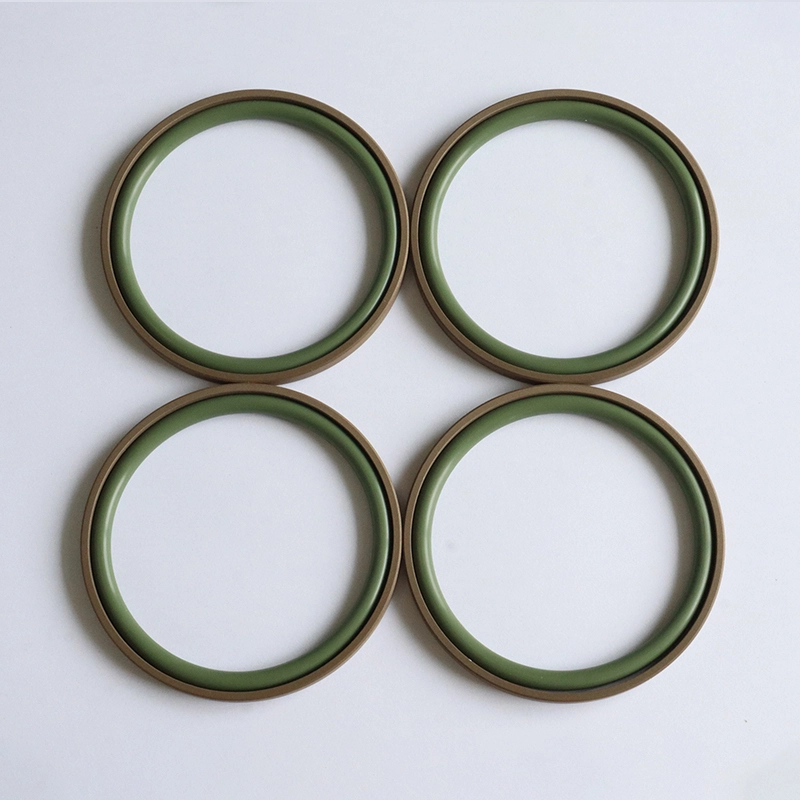

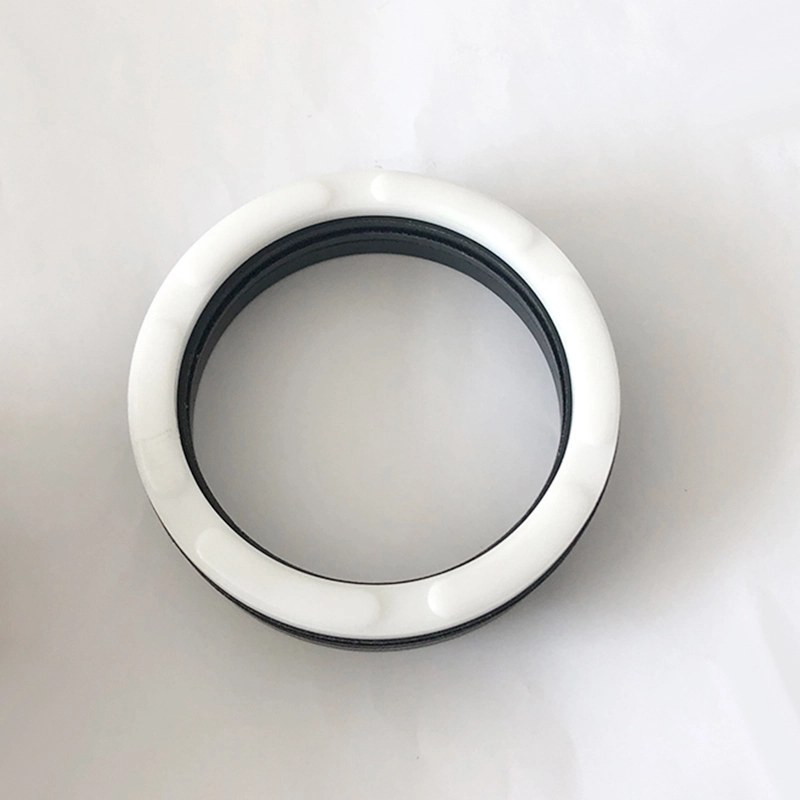

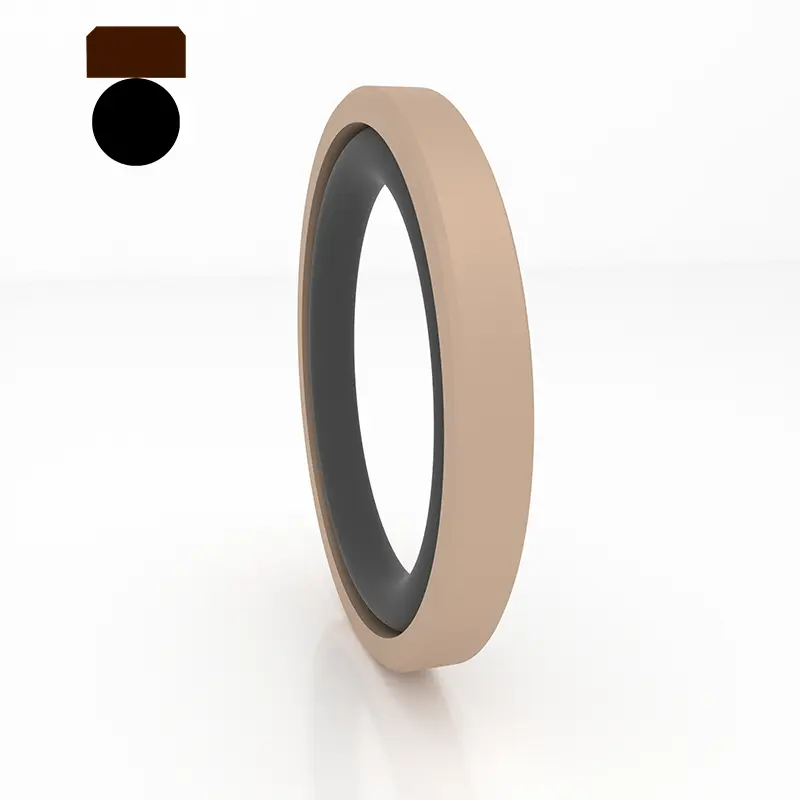

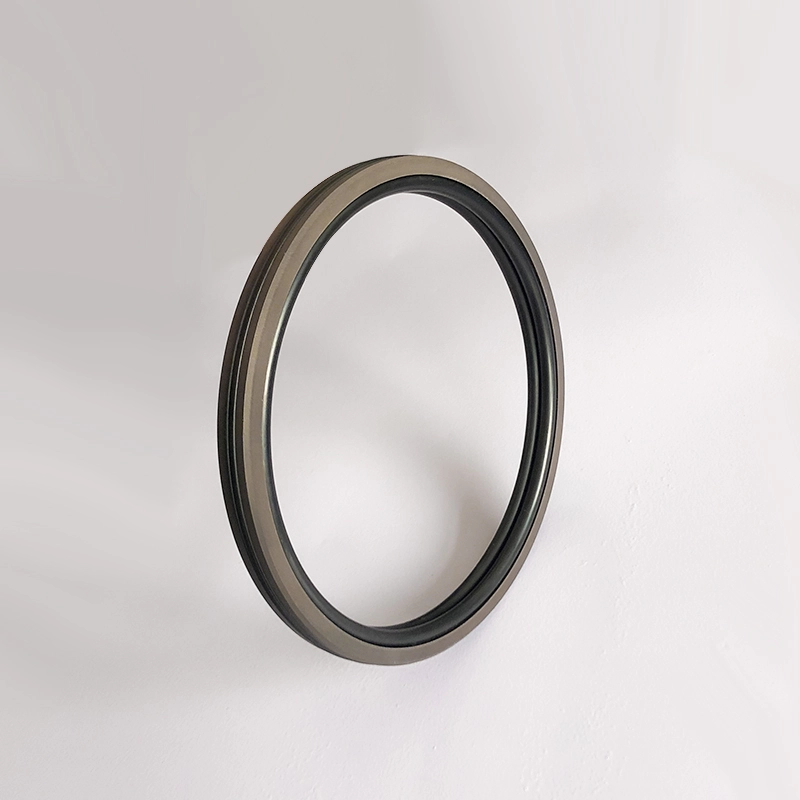

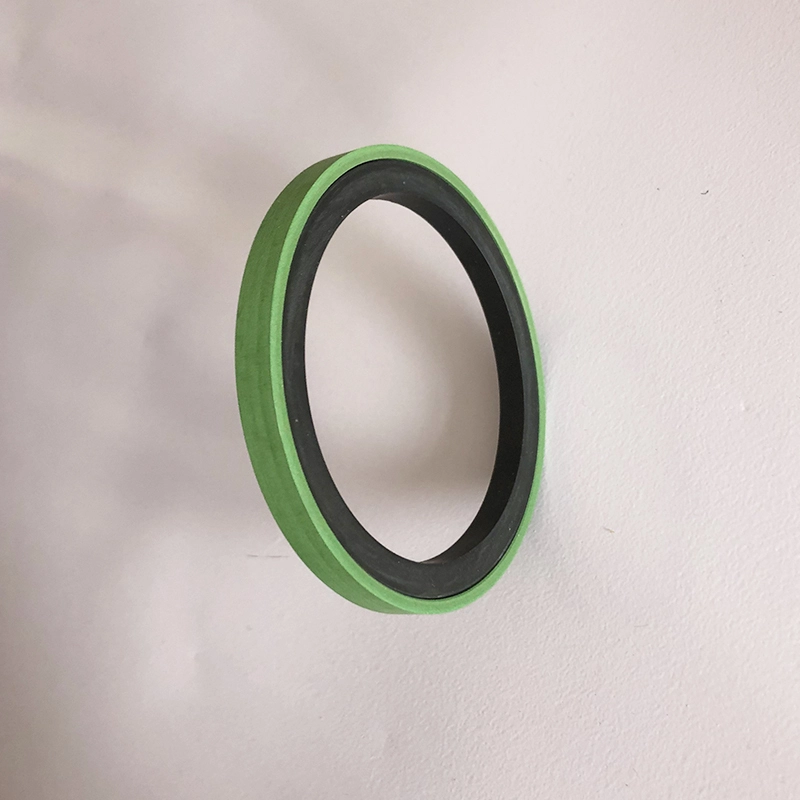

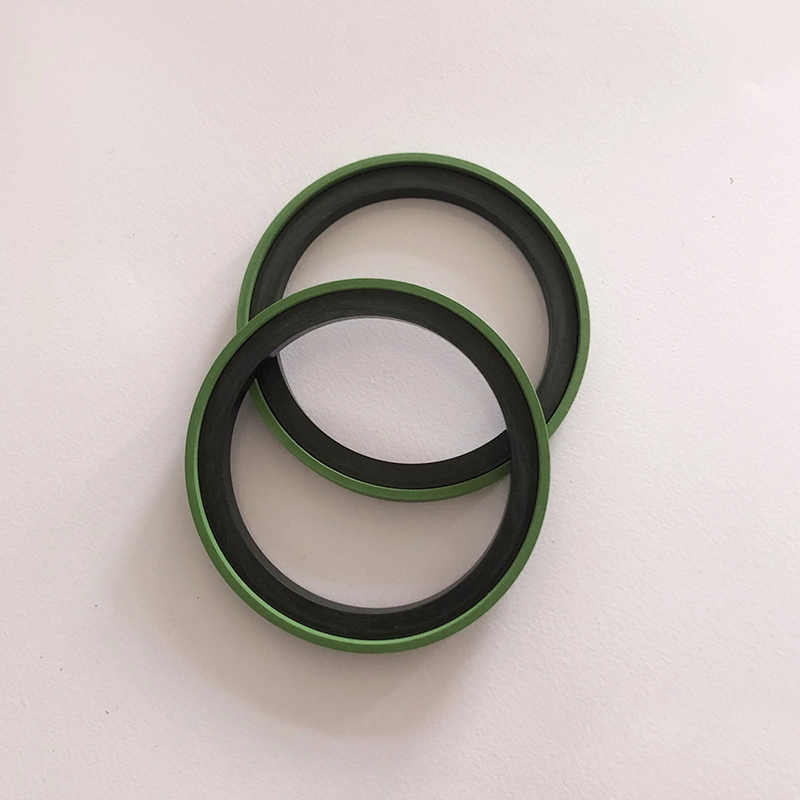

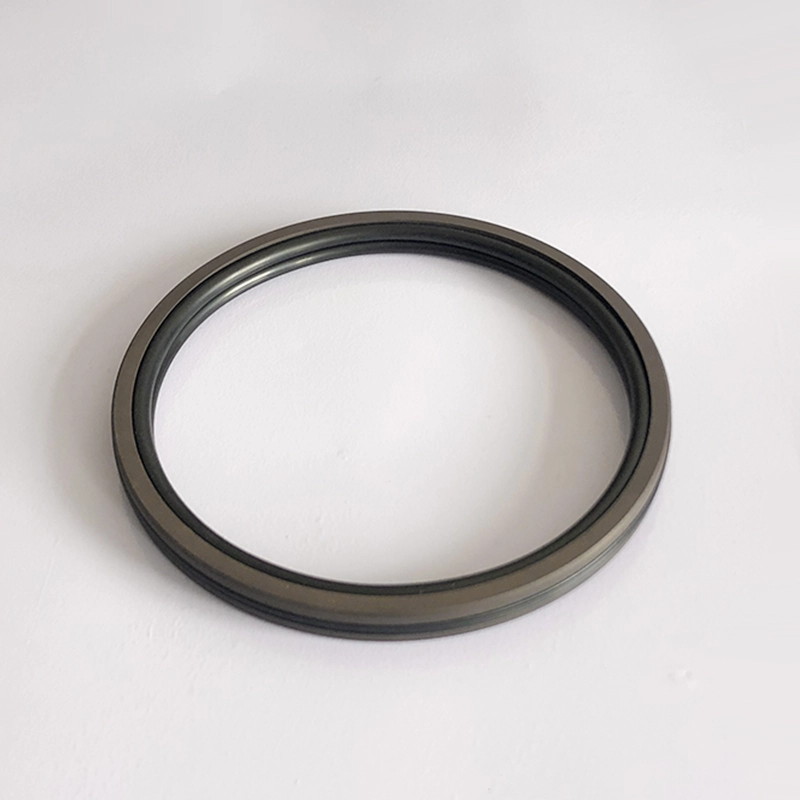

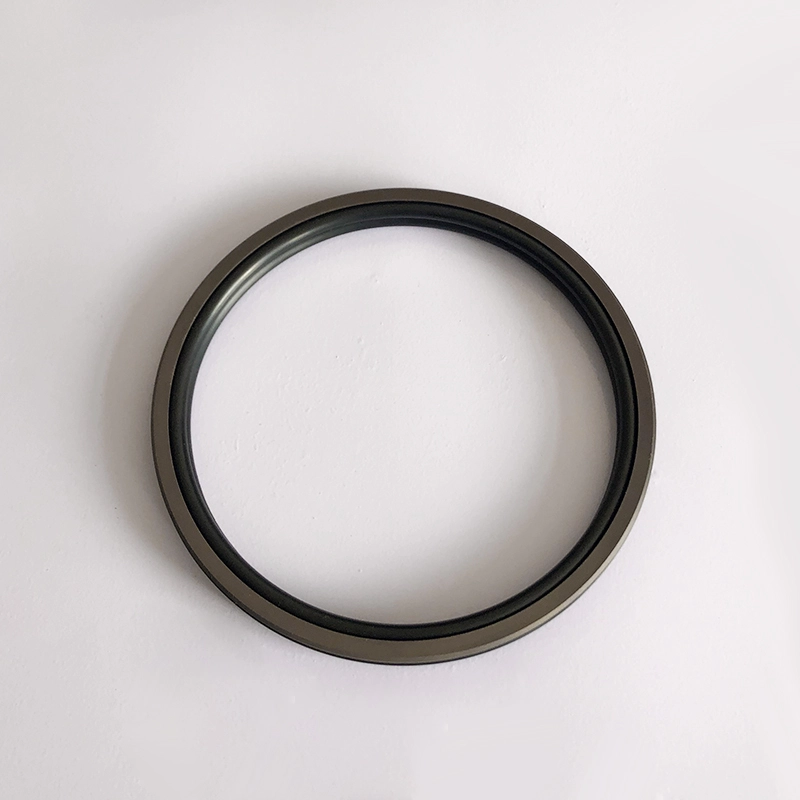

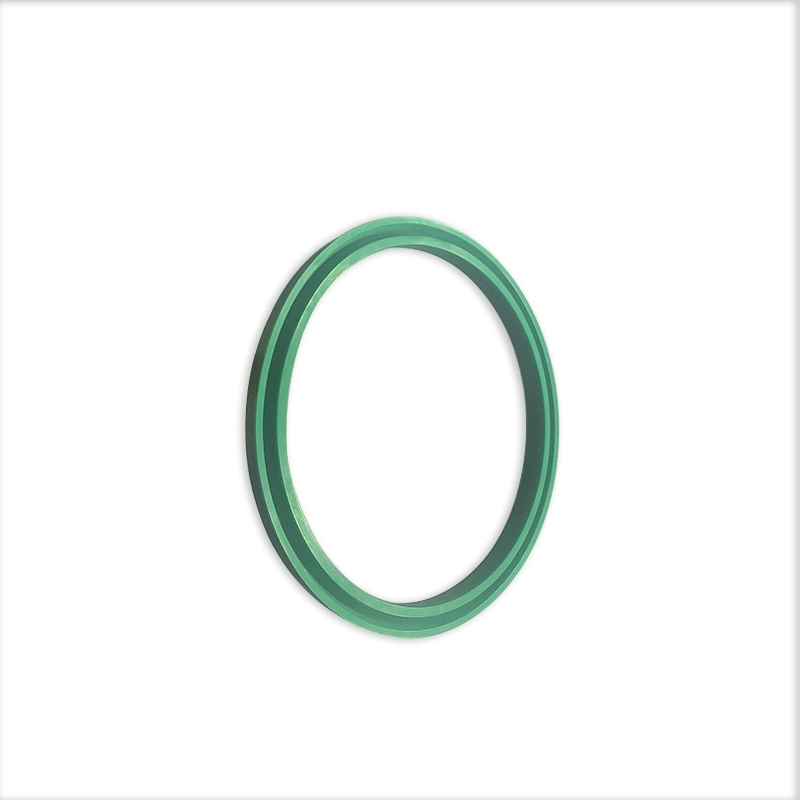

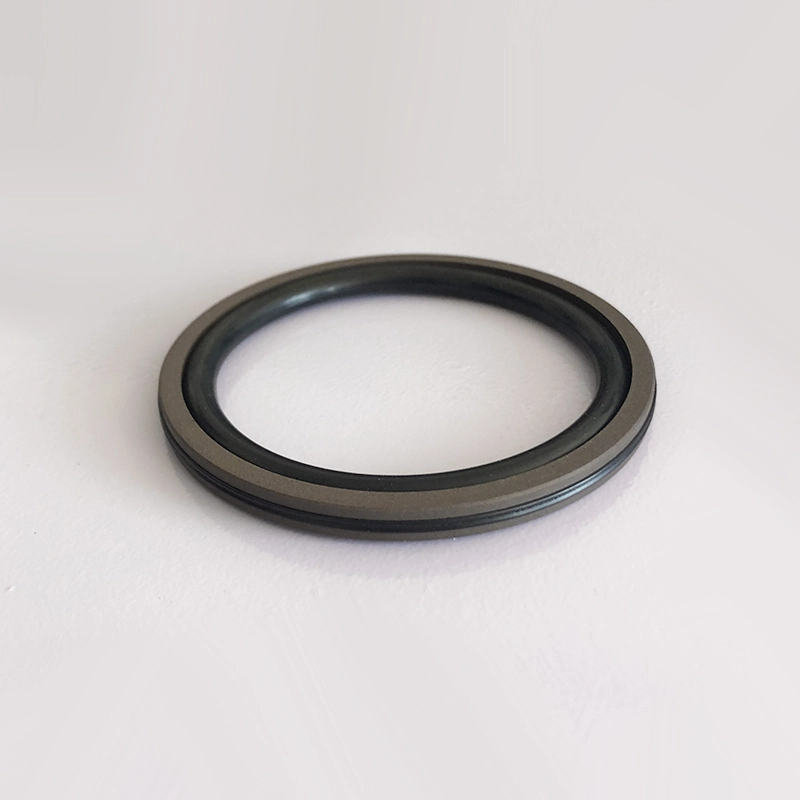

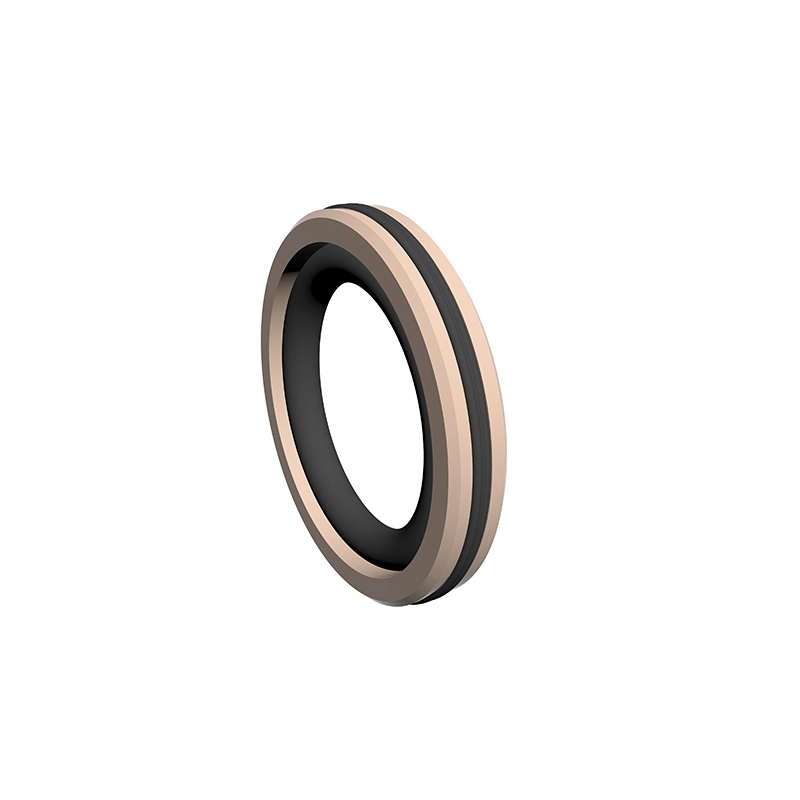

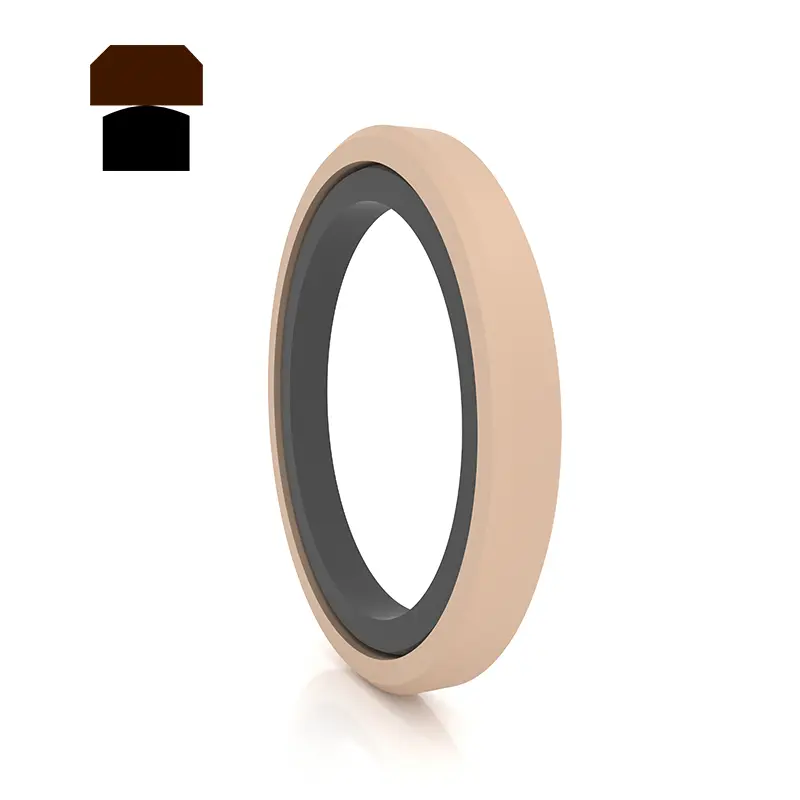

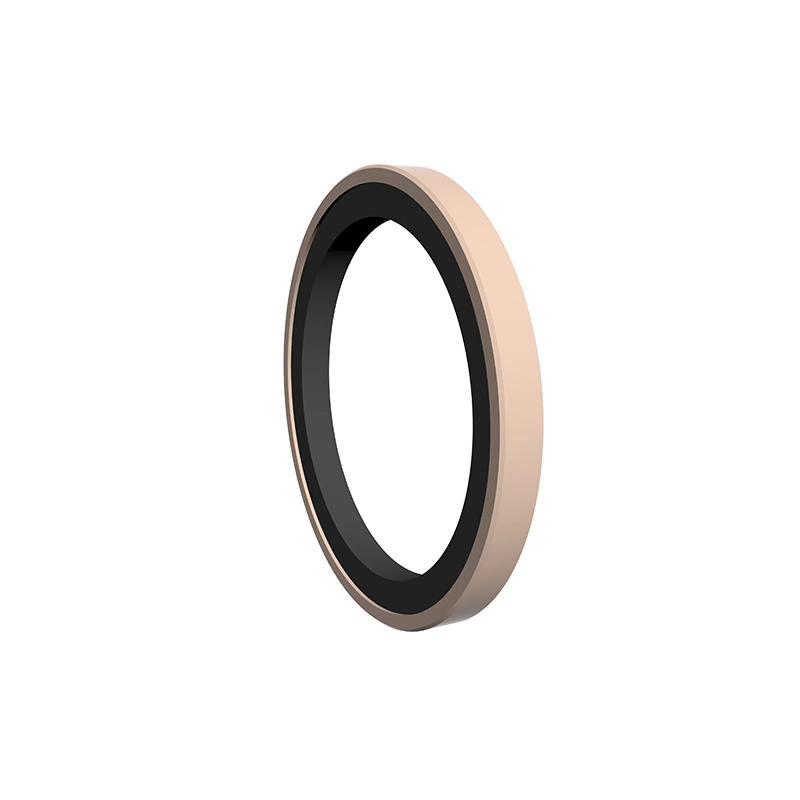

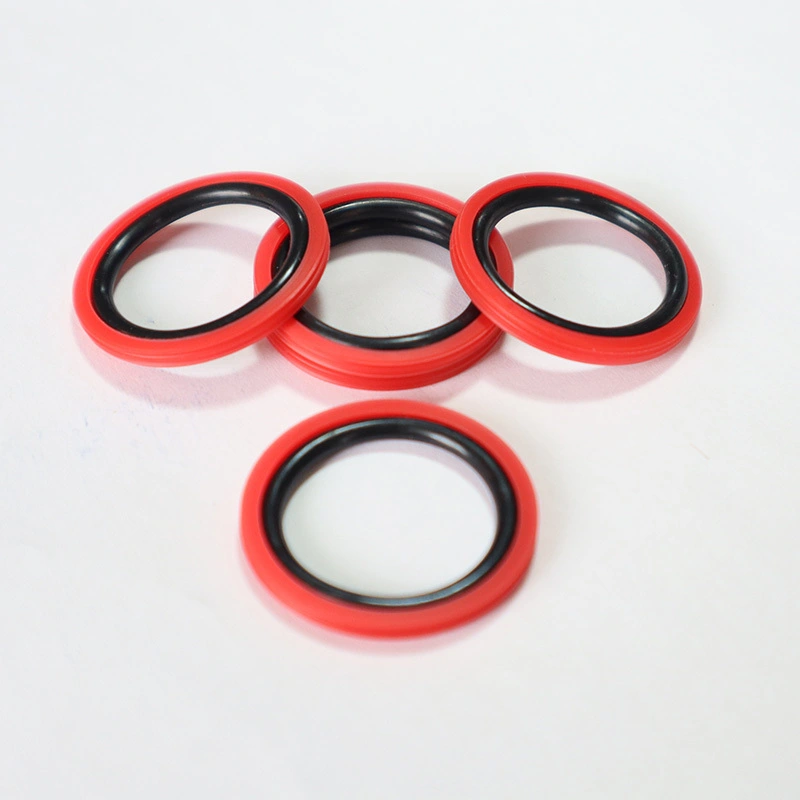

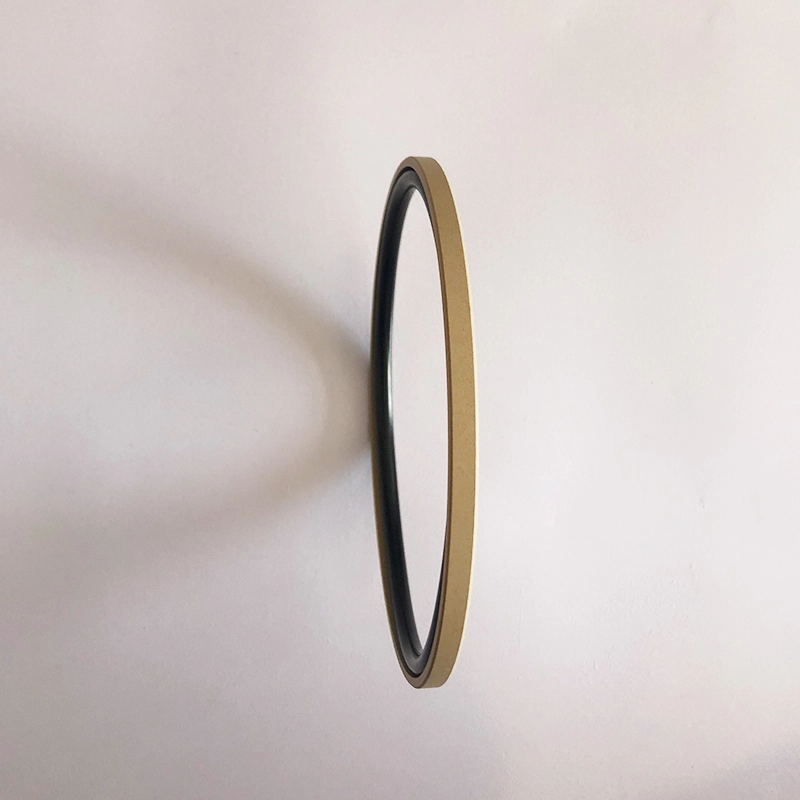

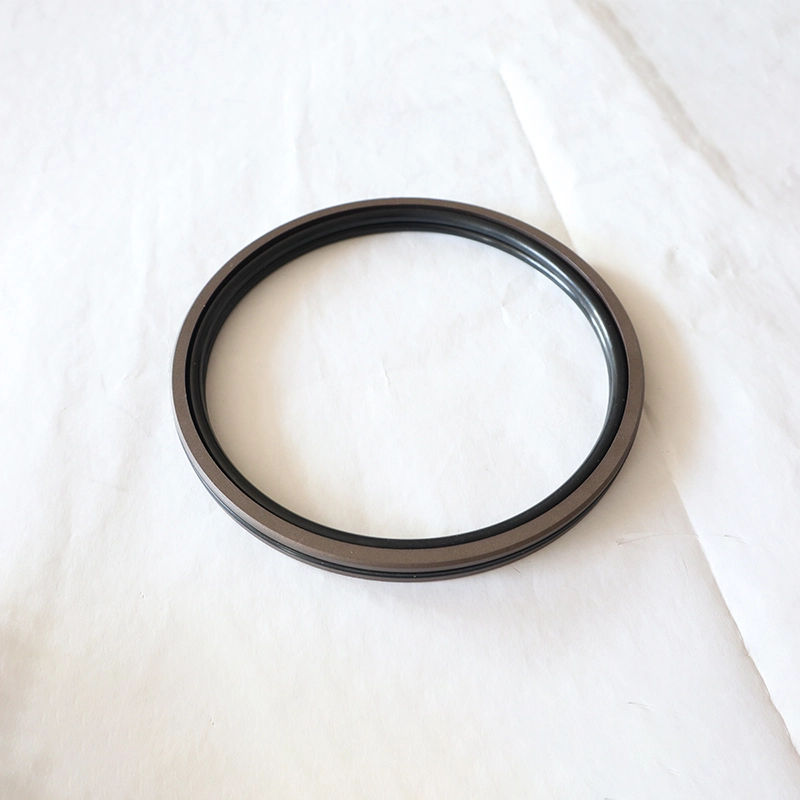

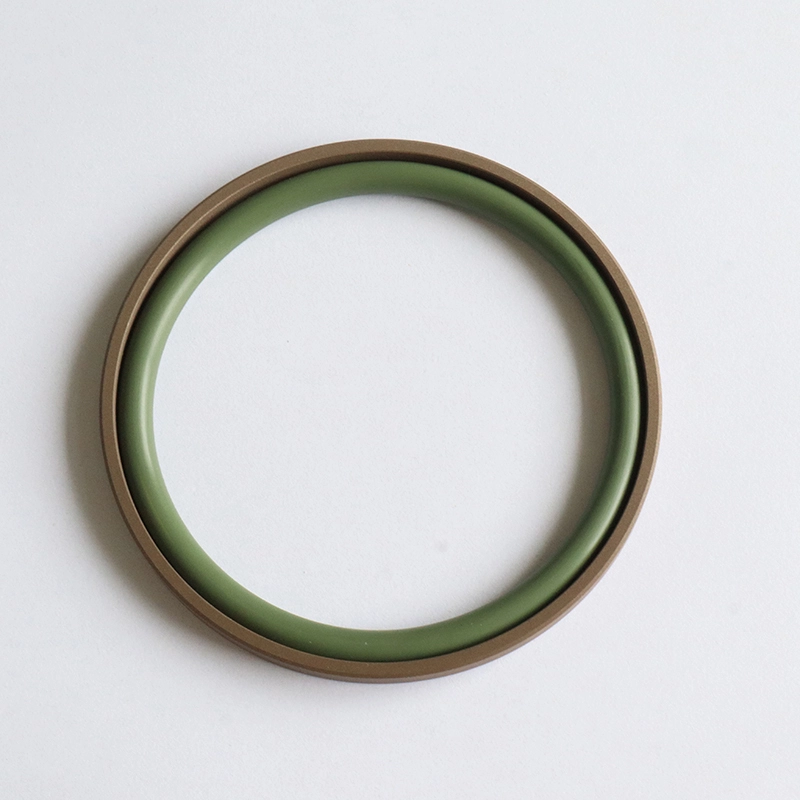

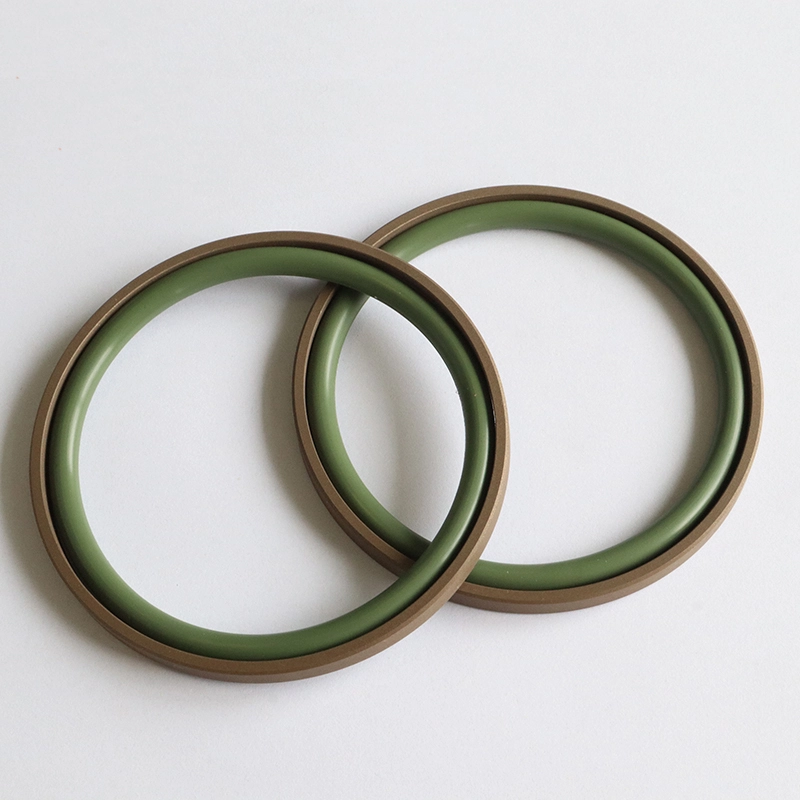

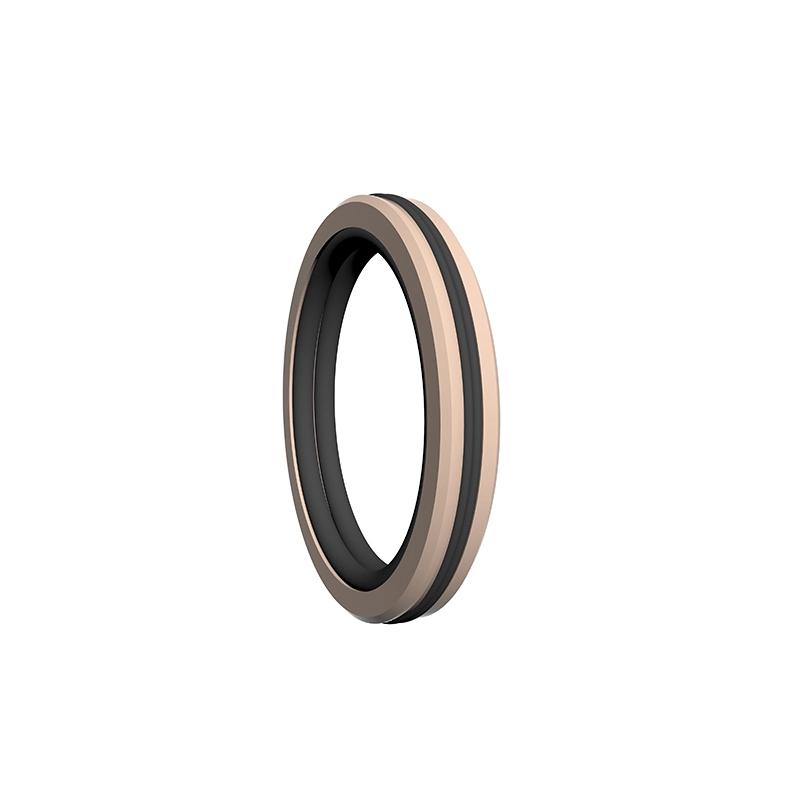

আরসি 61 এবং আরসি 62 একটি ভরাট পিটিএফই আয়তক্ষেত্রাকার সিলিং রিং এবং একটি ও-আকৃতির রাবার রিং দ্বারা গঠিত, হাইড্রোলিক রিক্রোকেটিং মোশন দ্বিপাক্ষিক চাপ সিলিংয়ের জন্য উপযুক্ত। আরসি 61-বি একটি ভরাট পিটিএফই স্টেপড সিলিং রিং এবং একটি ও-আকৃতির রাবার রিং দ্বারা গঠিত, হাইড্রোলিক রিক্রোকেটিং মোশন একমুখী চাপ সিলিংয়ের জন্য উপযুক্ত। আরসি 62-বি একটি ভারী শুল্ক বিপরীত পদক্ষেপ সিল, যা একমুখী চাপ সিলিং সিল করার জন্য উপযুক্ত। ও-রিং রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। এটি সাধারণত ভারী জলবাহী সরঞ্জামগুলির জন্য গাইড রিংয়ের সাথে একত্রে ব্যবহৃত হয়। বিভক্ত (খোলা) খাঁজগুলি 30 মিমি এর চেয়ে কম ব্যাসের সিলিন্ডারের জন্য ব্যবহার করা উচিত। বৈশিষ্ট্য:
1। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো;
2। চাপ এবং কঠোর অবস্থার অধীনে খুব উচ্চ চাপের স্থিতিশীলতা;
3। দীর্ঘ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
4। জলের মতো স্বল্প-সান্দ্রতা মিডিয়া সিল করার জন্য ব্যবহার করা যেতে পারে;

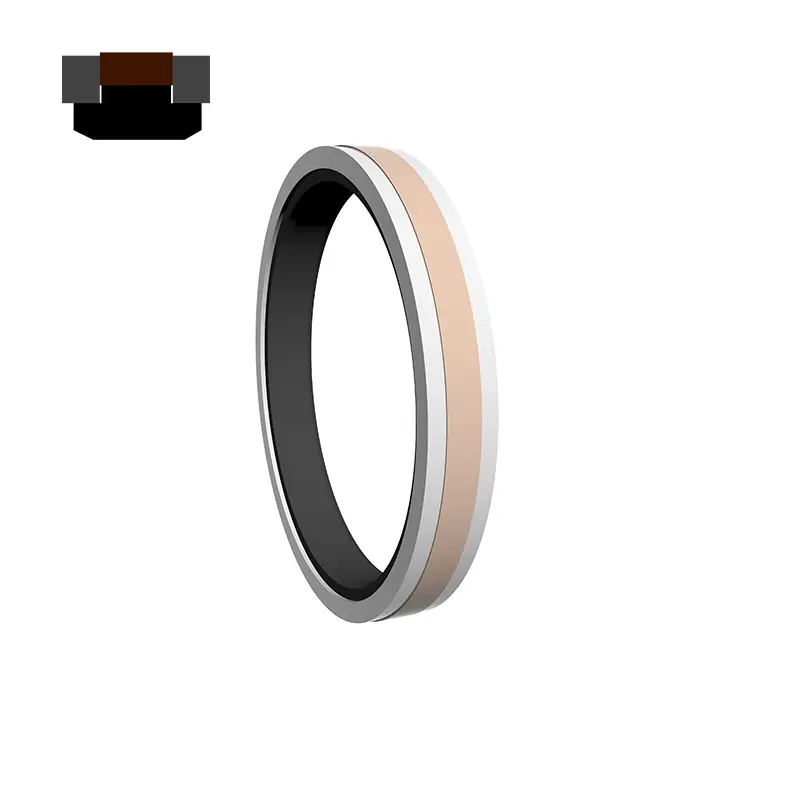

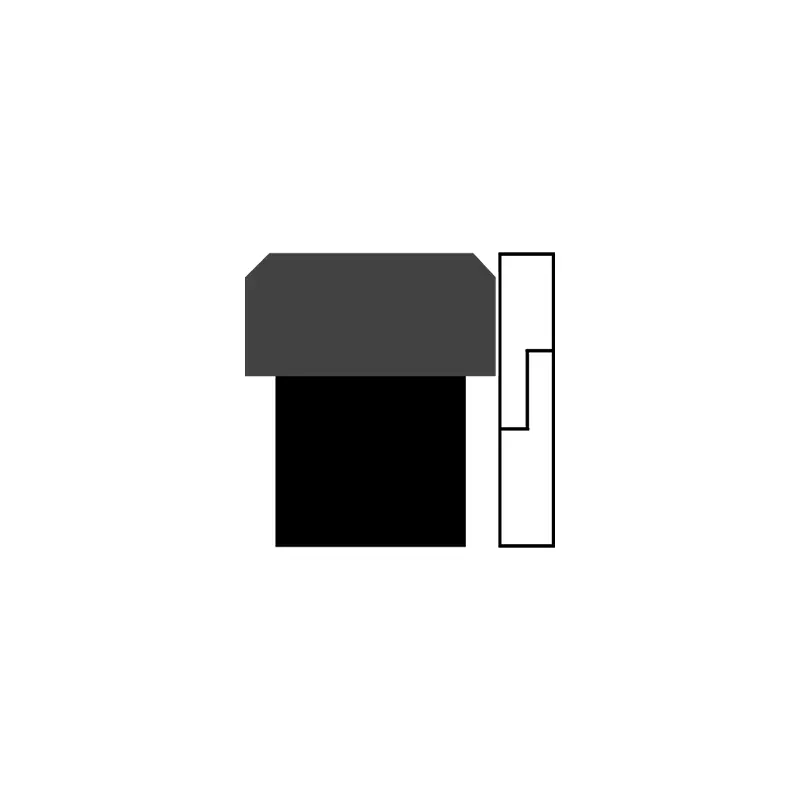

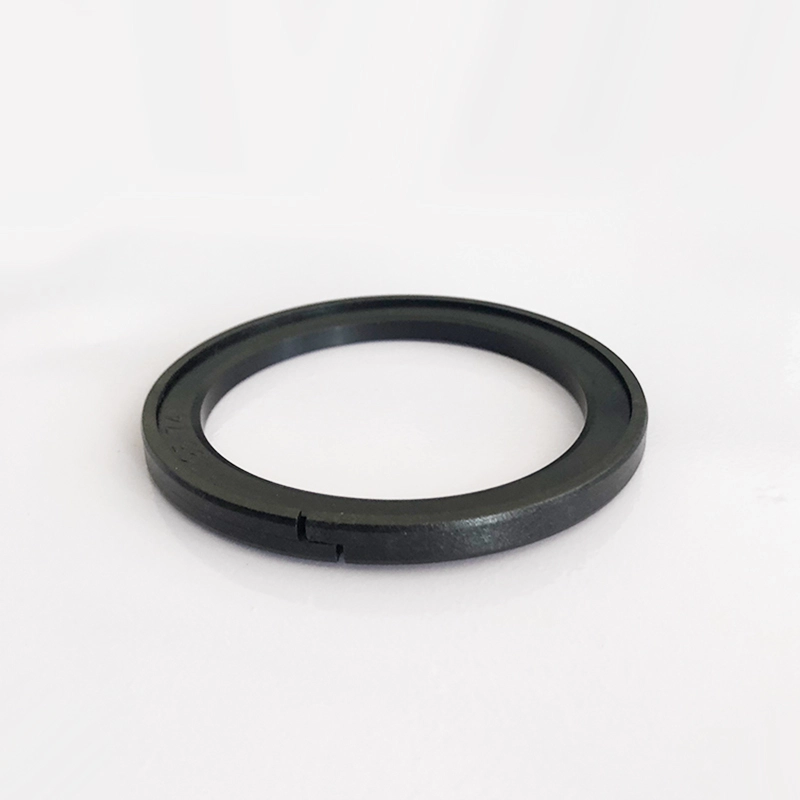

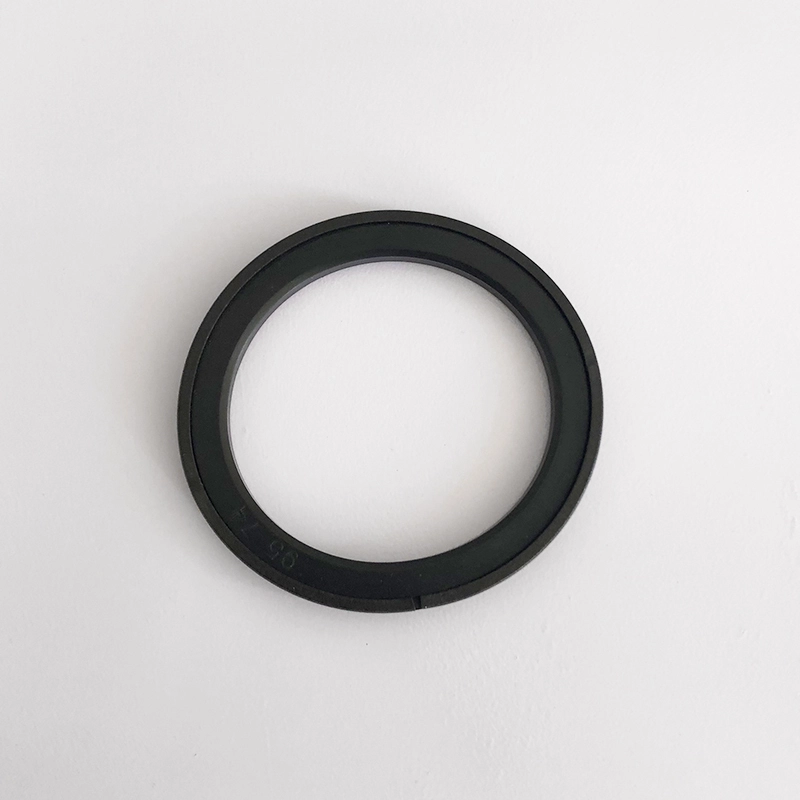

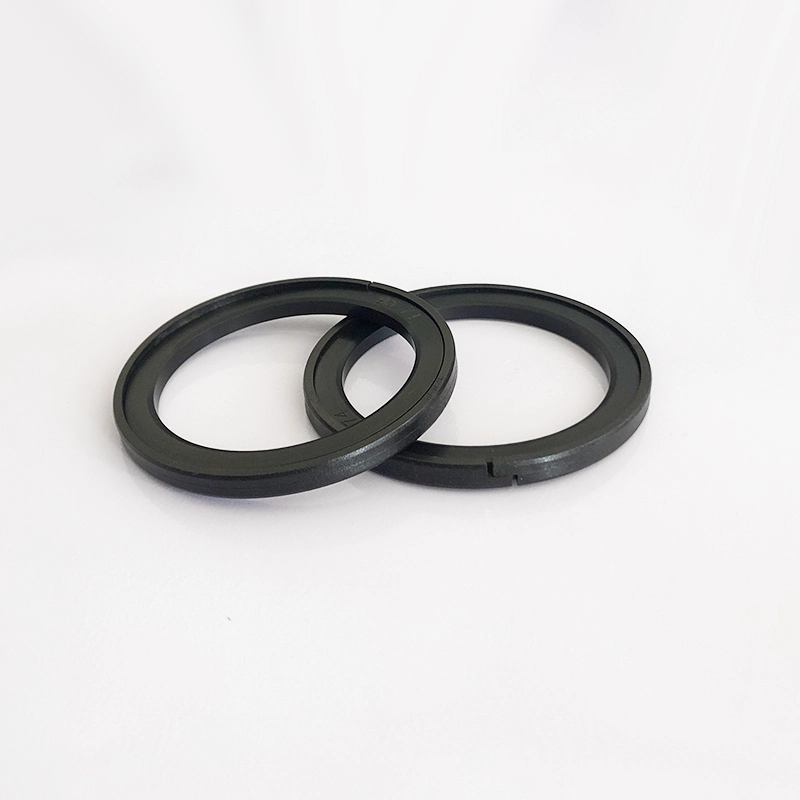

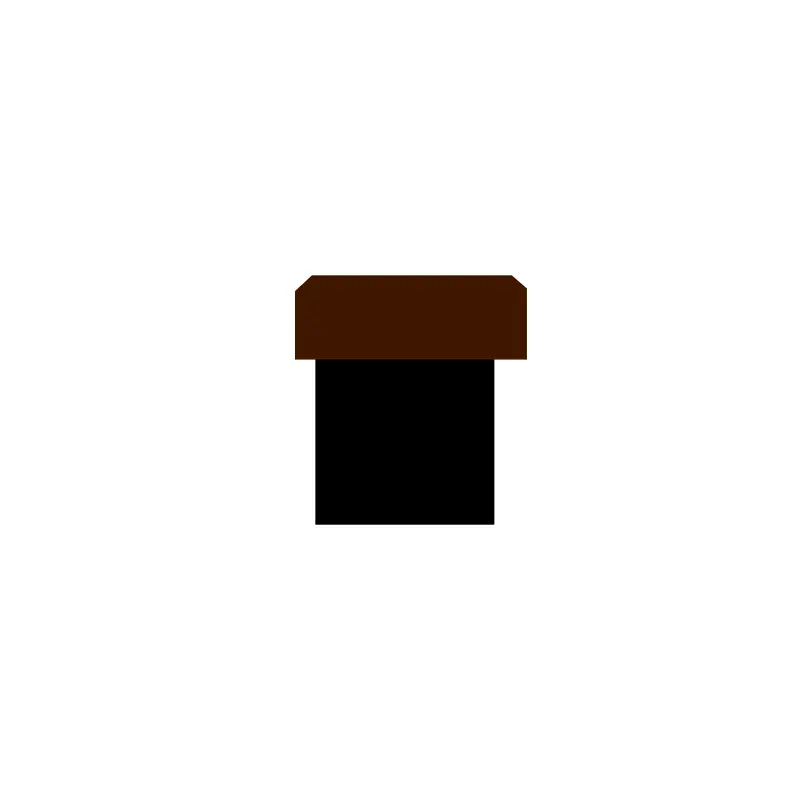

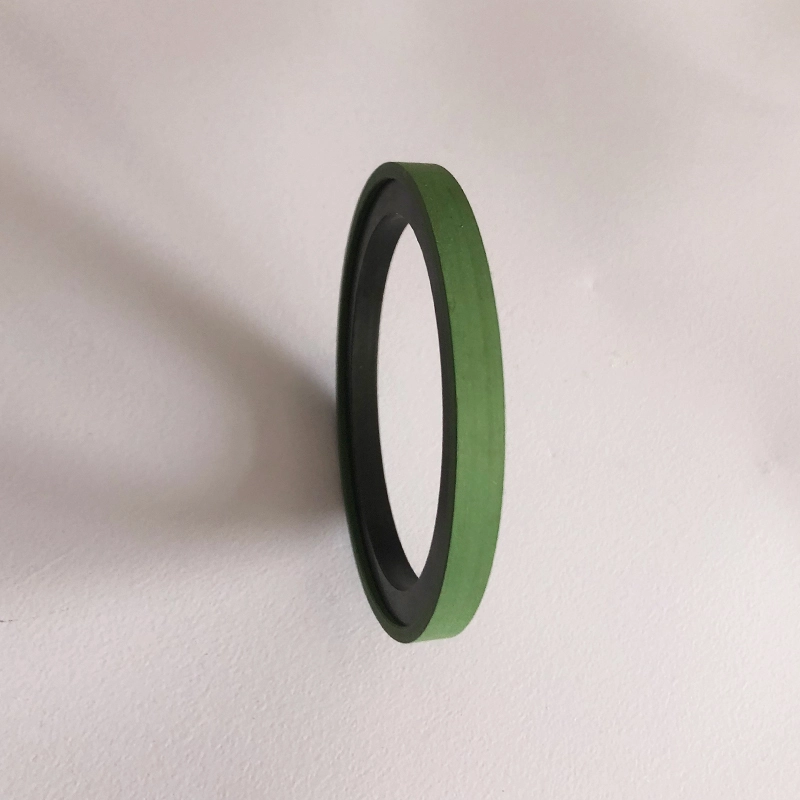

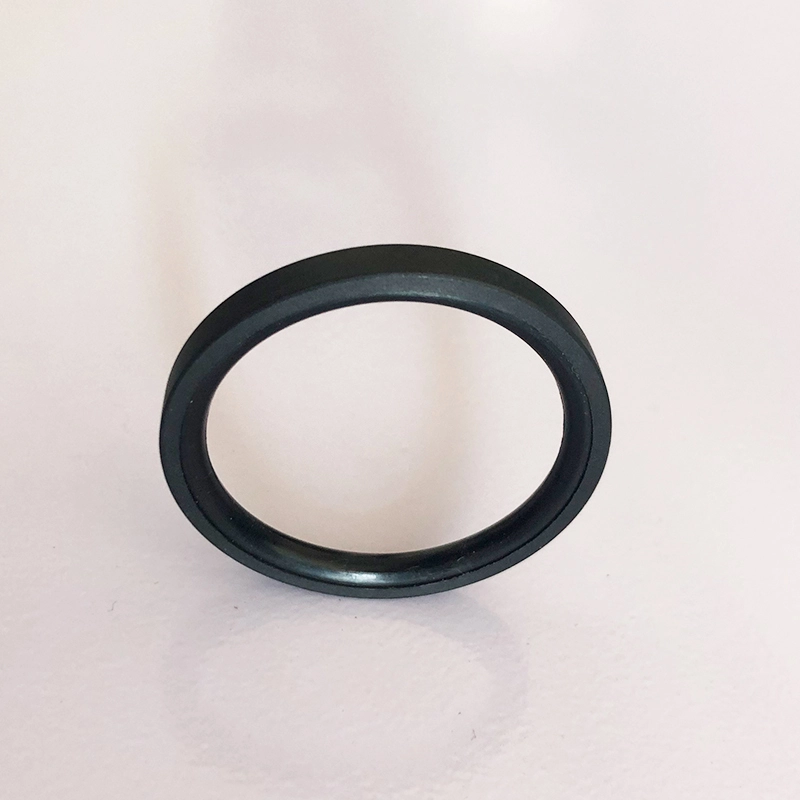

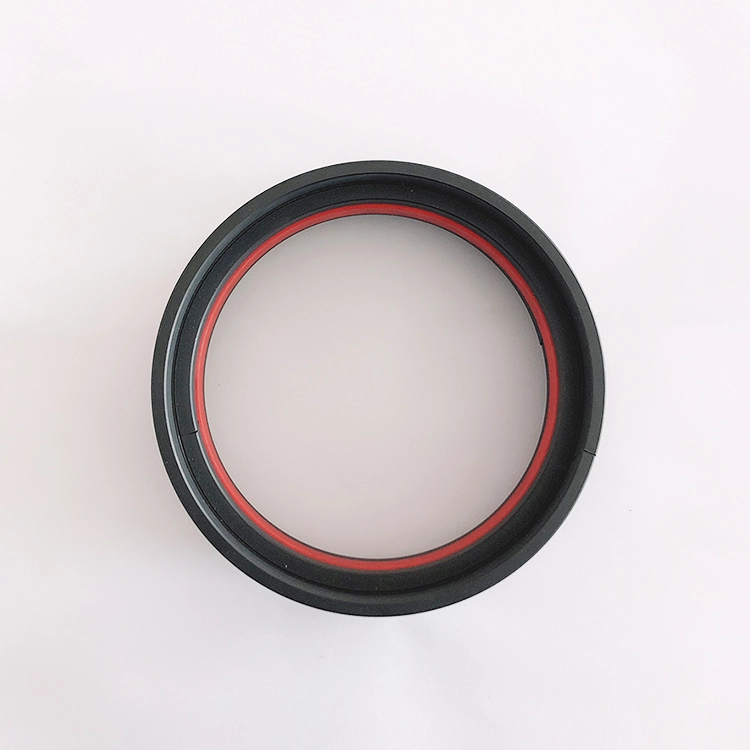

ওকে বিশেষ উপাদান দিয়ে তৈরি একটি থার্মোপ্লাস্টিক ওপেন সিলিং রিং এবং একটি আয়তক্ষেত্রাকার রাবারের রিং দ্বারা গঠিত, যা হাইড্রোলিক রিক্রোকেটিং মোশন দ্বিপাক্ষিক চাপ সিলিংয়ের জন্য উপযুক্ত। রাবারের রিংটি রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। যেহেতু সিলিং রিংটি একটি উন্মুক্ত কাঠামো গ্রহণ করে, তাই গ্লাইড রিংটি ইনস্টল করার জন্য বিশেষ সরঞ্জামগুলির প্রয়োজন সমস্যাটি সমাধান করা হয়। বৈশিষ্ট্য:
1। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, কোনও ক্রাইপিং;
2। চাপ এবং কঠোর অবস্থার অধীনে খুব উচ্চ চাপের স্থিতিশীলতা;
3। সরল এবং সুবিধাজনক ইনস্টলেশন, কোনও সমাবেশ সরঞ্জামের প্রয়োজন নেই;
4। জলের মতো স্বল্প-সান্দ্রতা মিডিয়া সিল করার জন্য ব্যবহার করা যেতে পারে;
5। ভাল অ্যান্টি-এক্সট্রুশন পারফরম্যান্স, একটি বৃহত্তর এক্সট্রুশন ফাঁক অনুমতি দেয়।

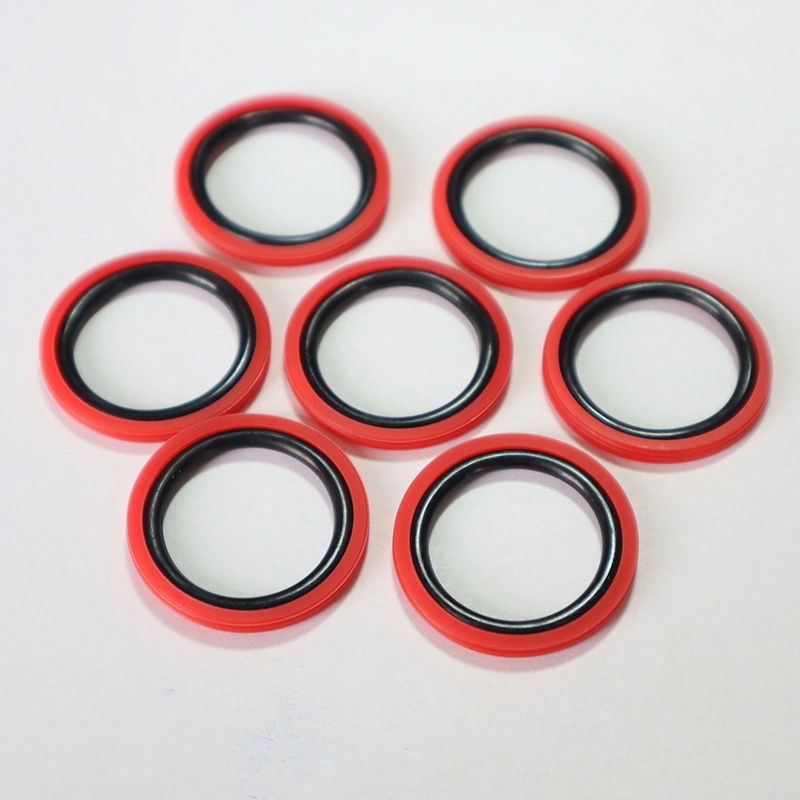

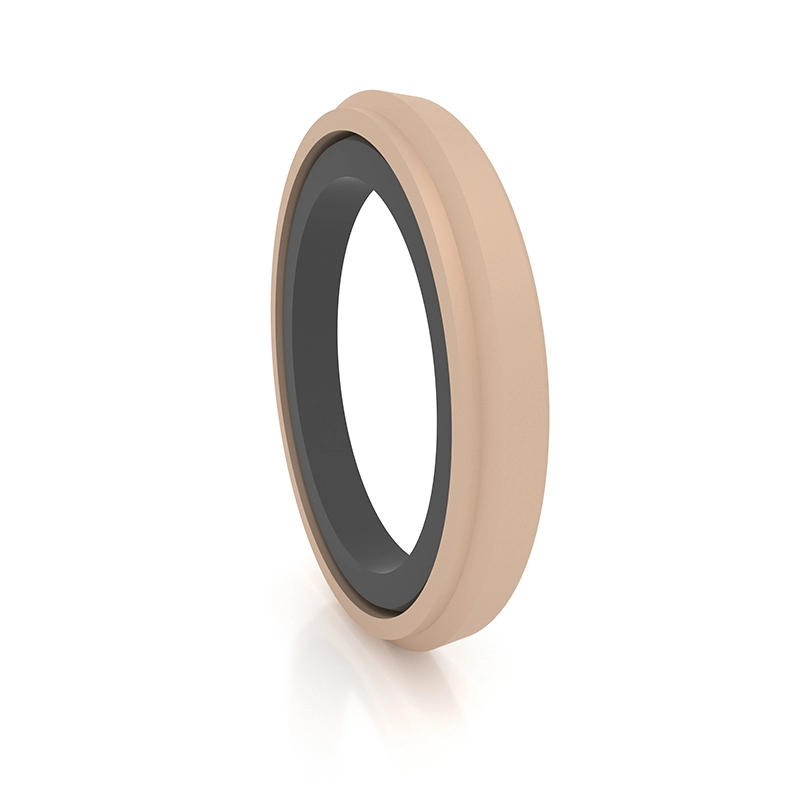

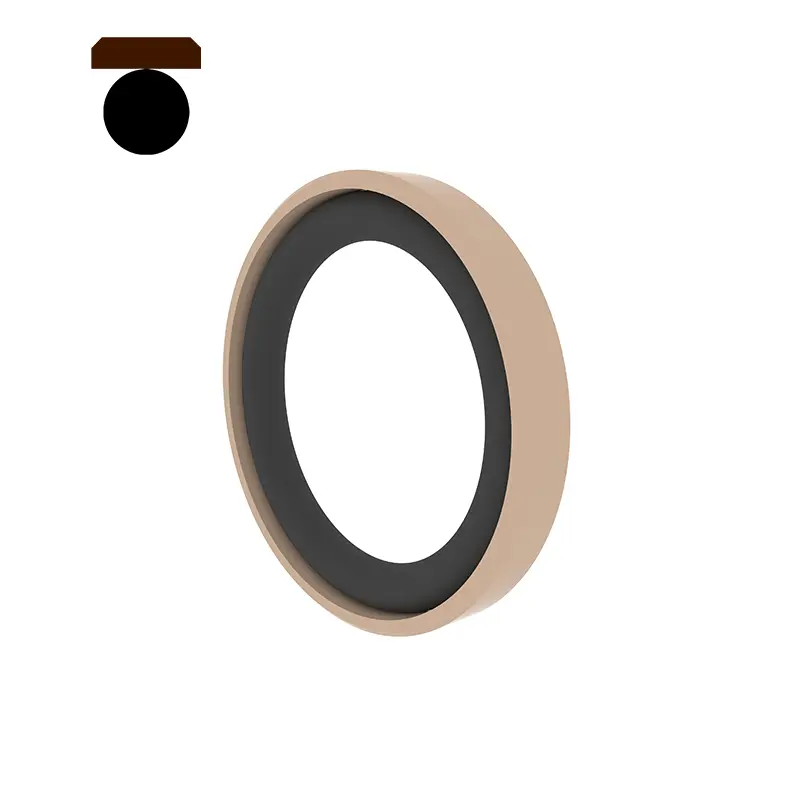

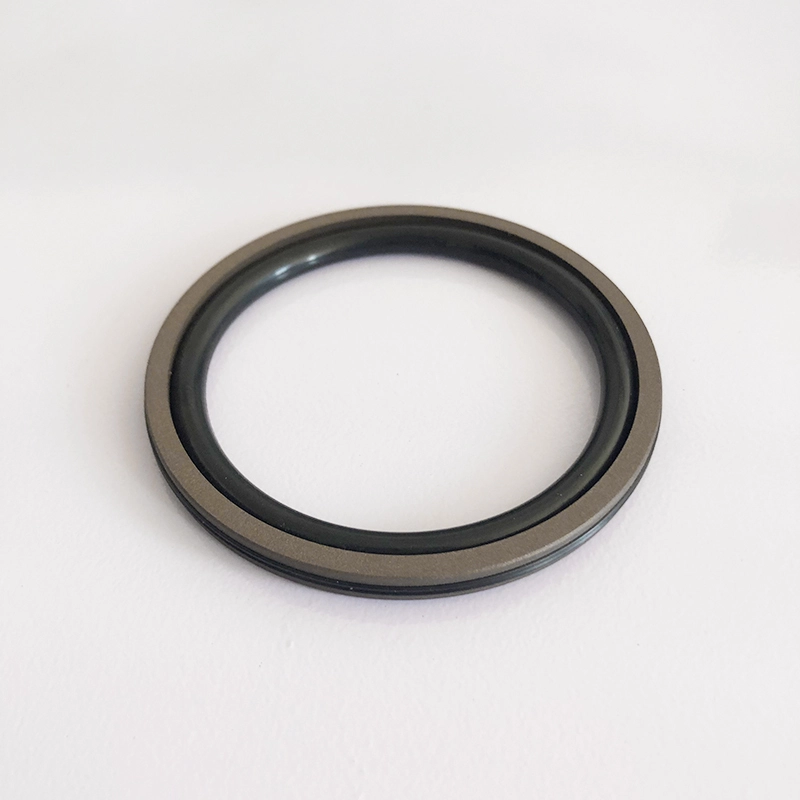

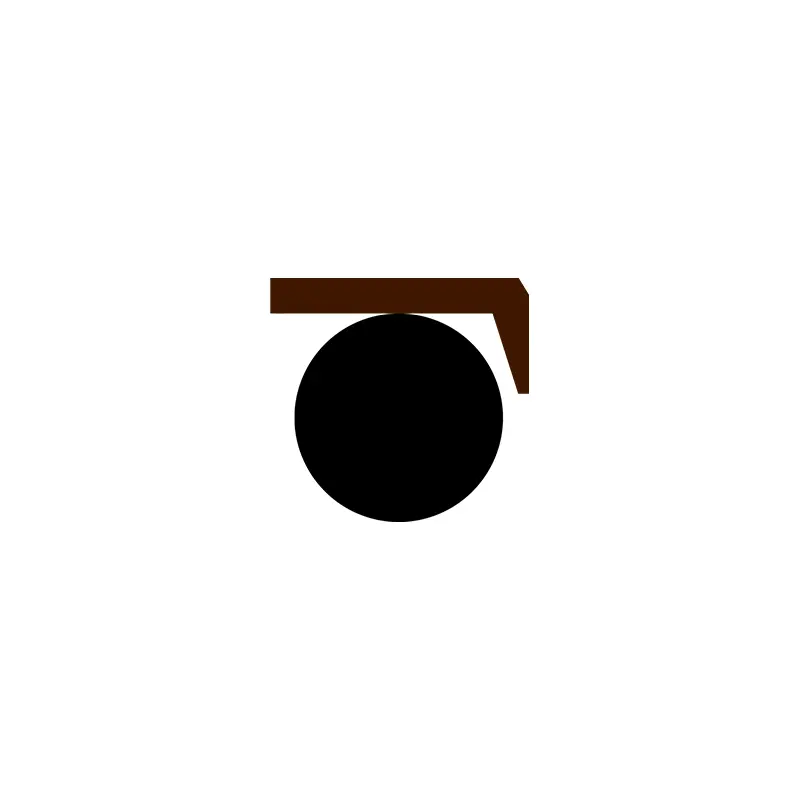

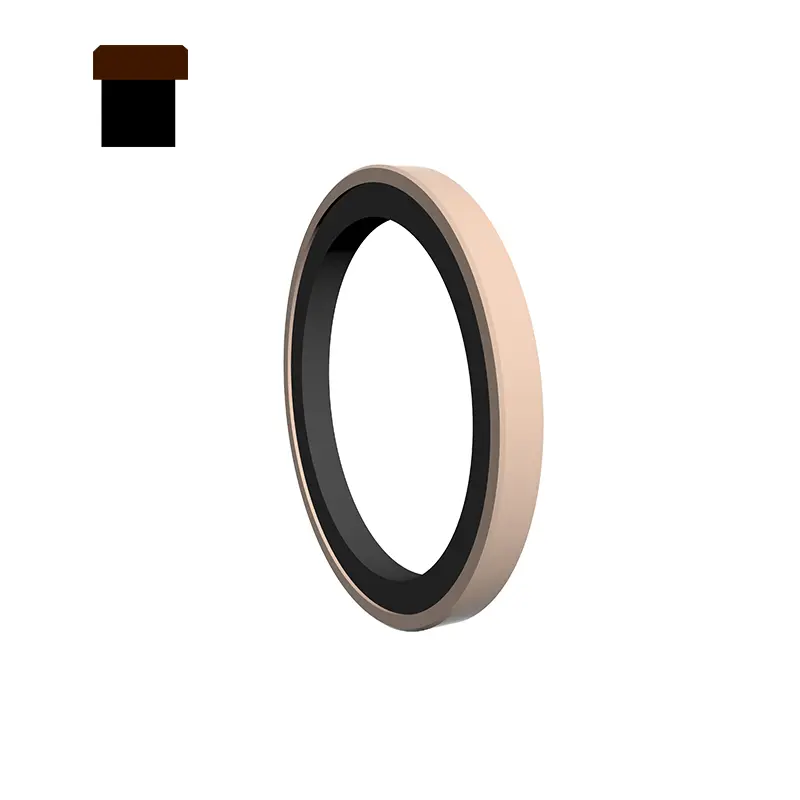

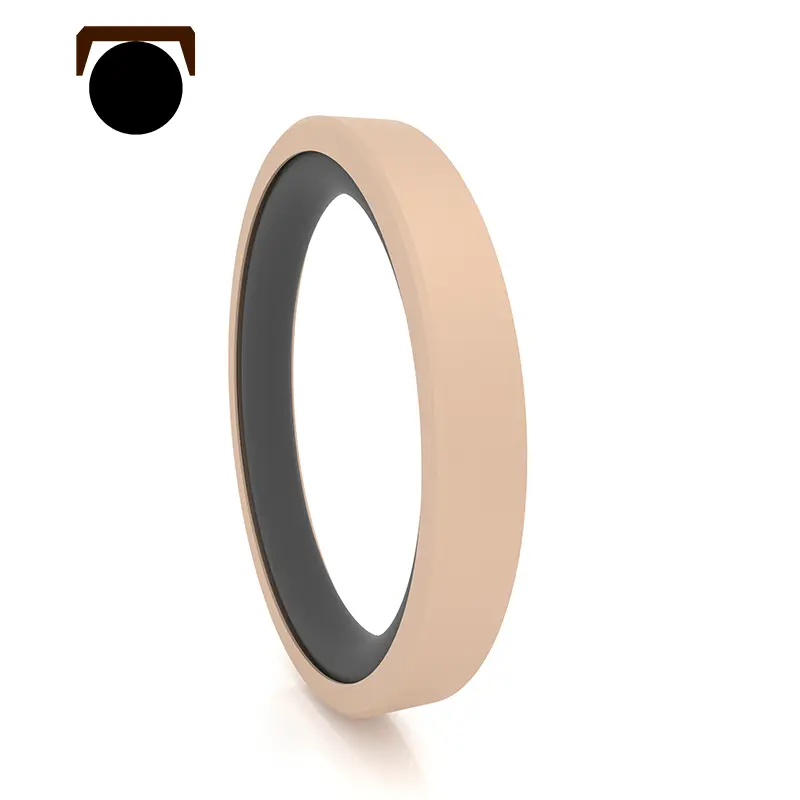

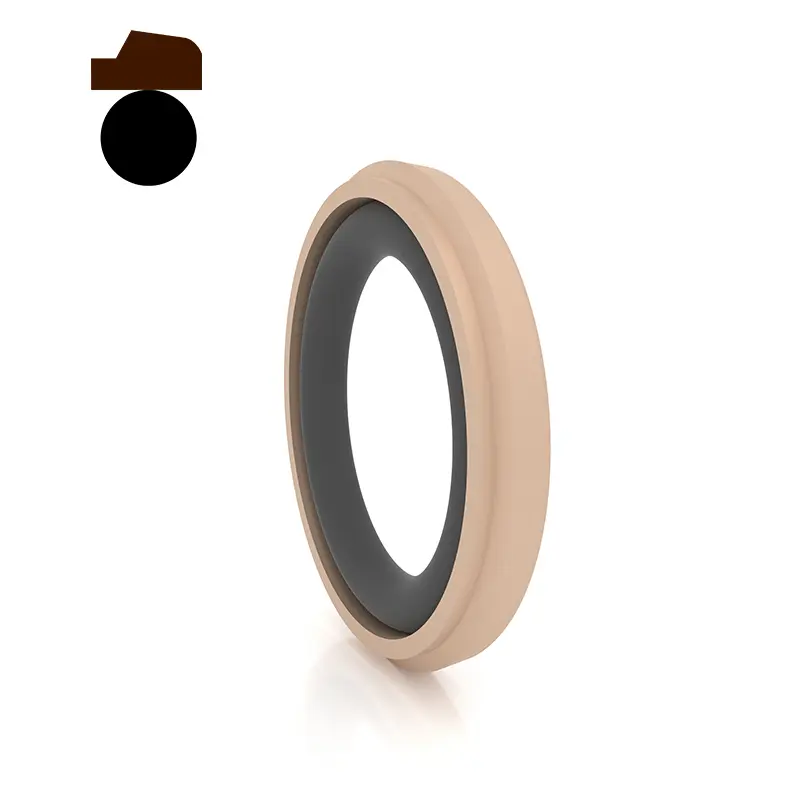

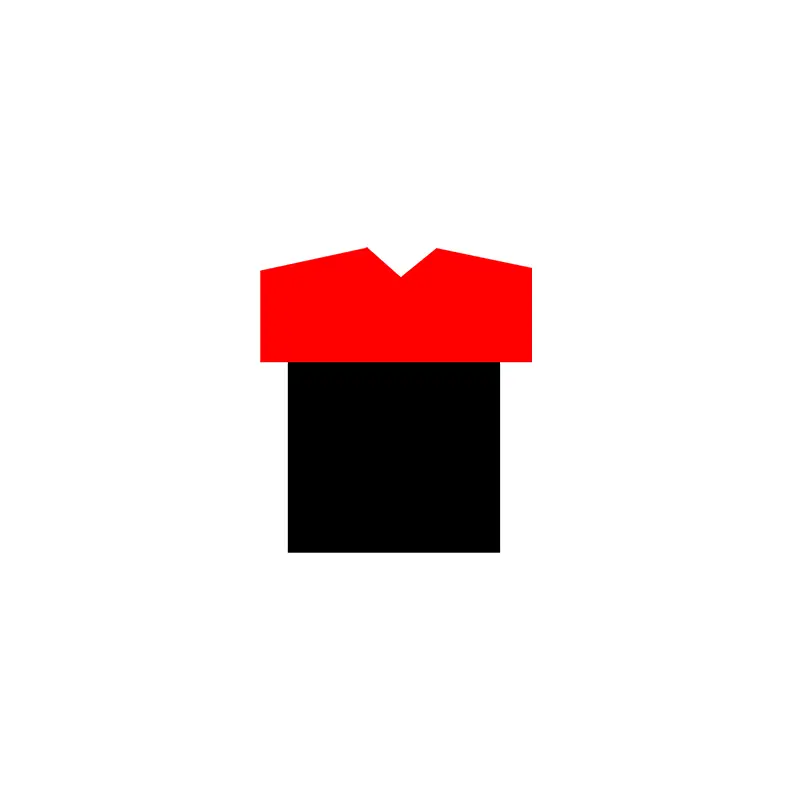

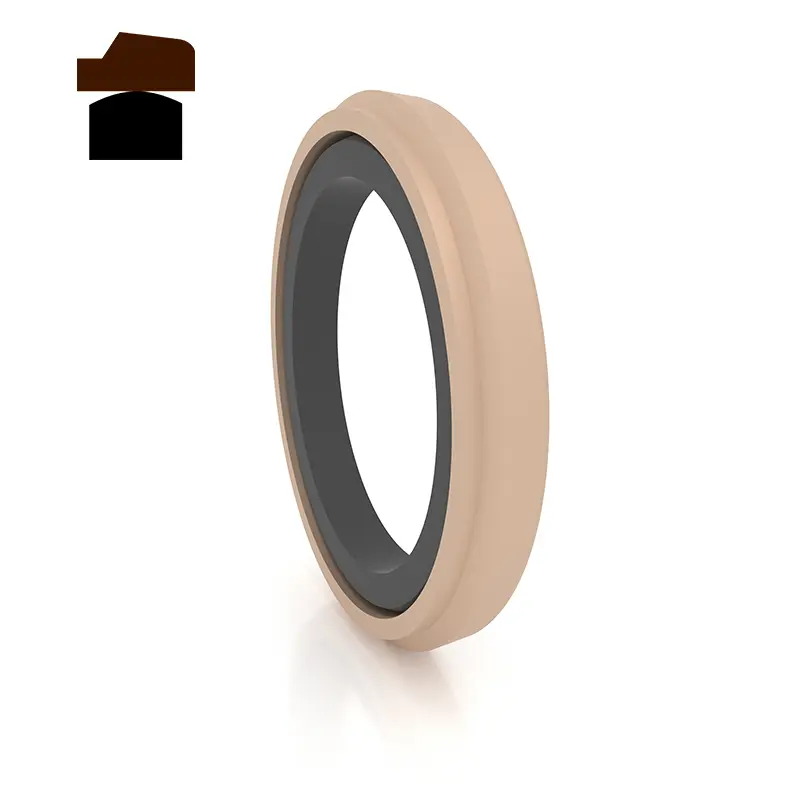

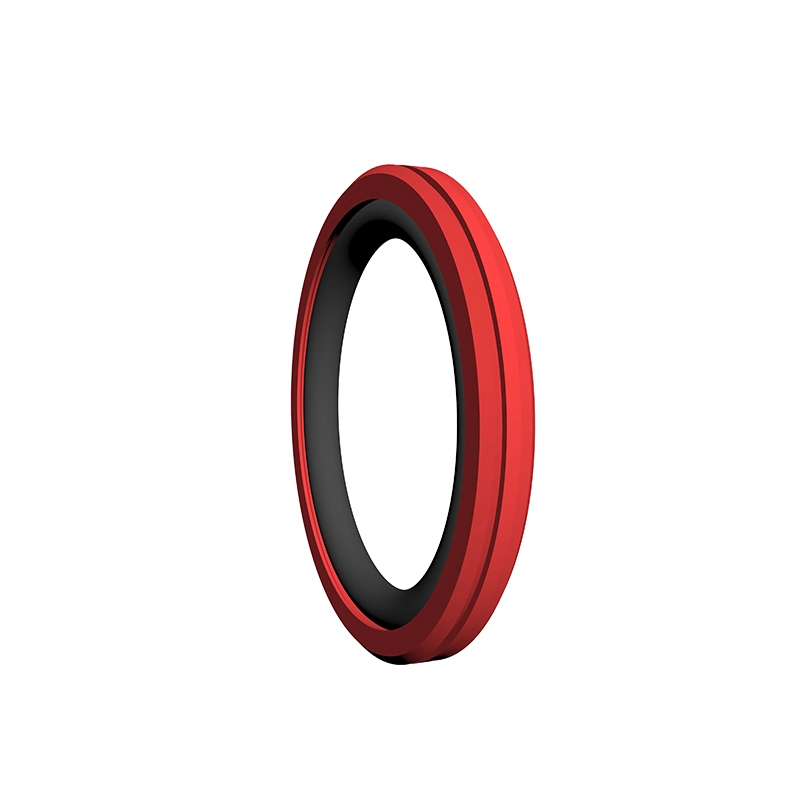

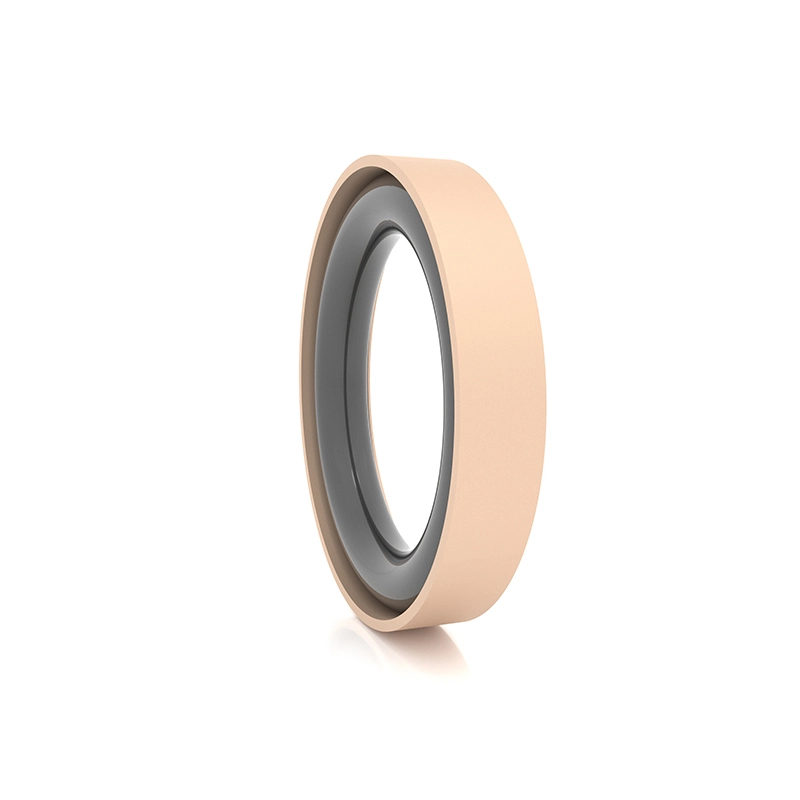

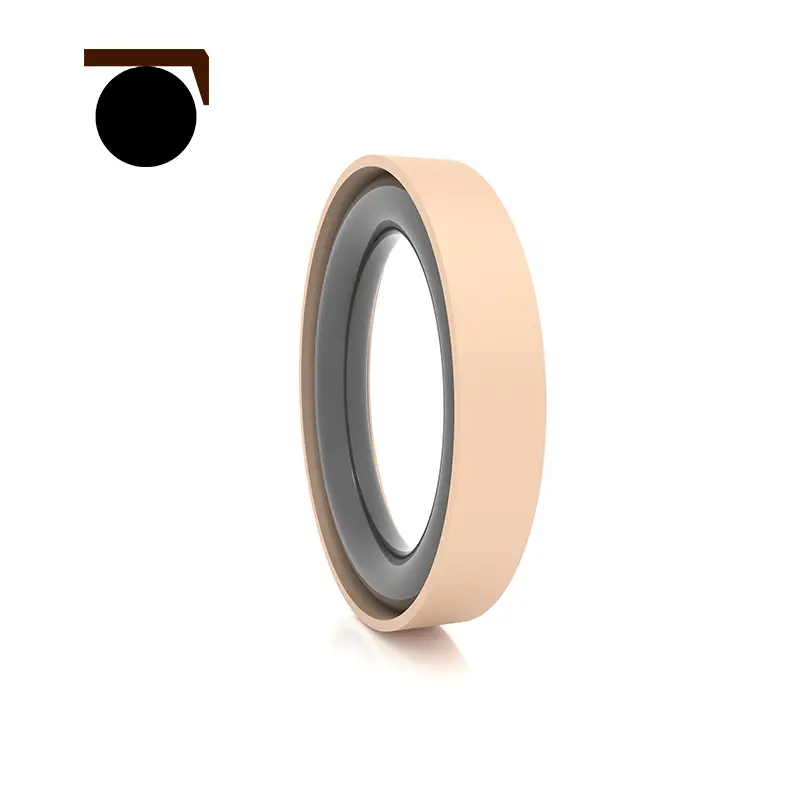

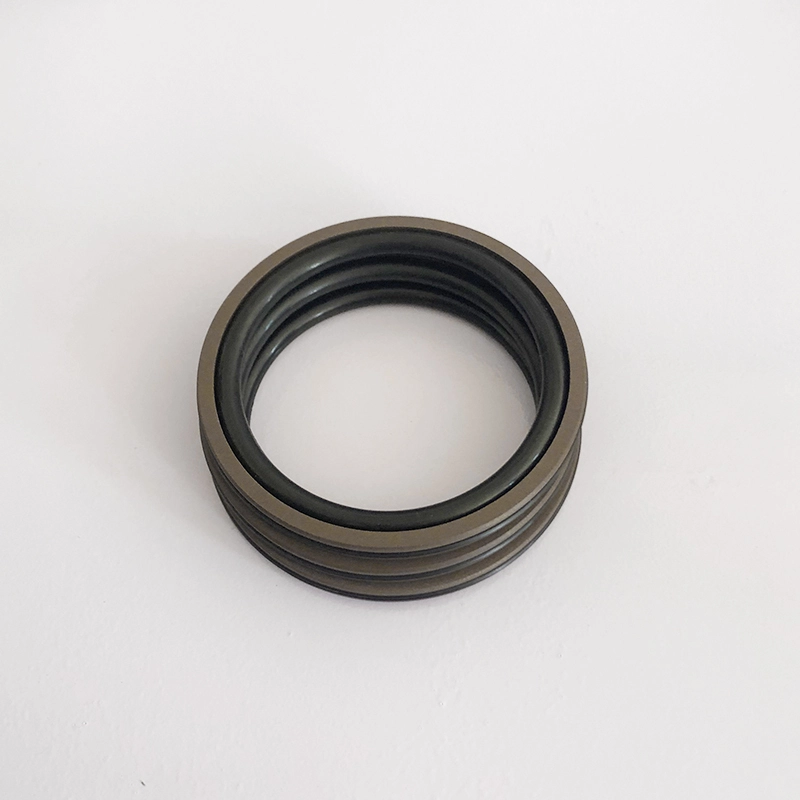

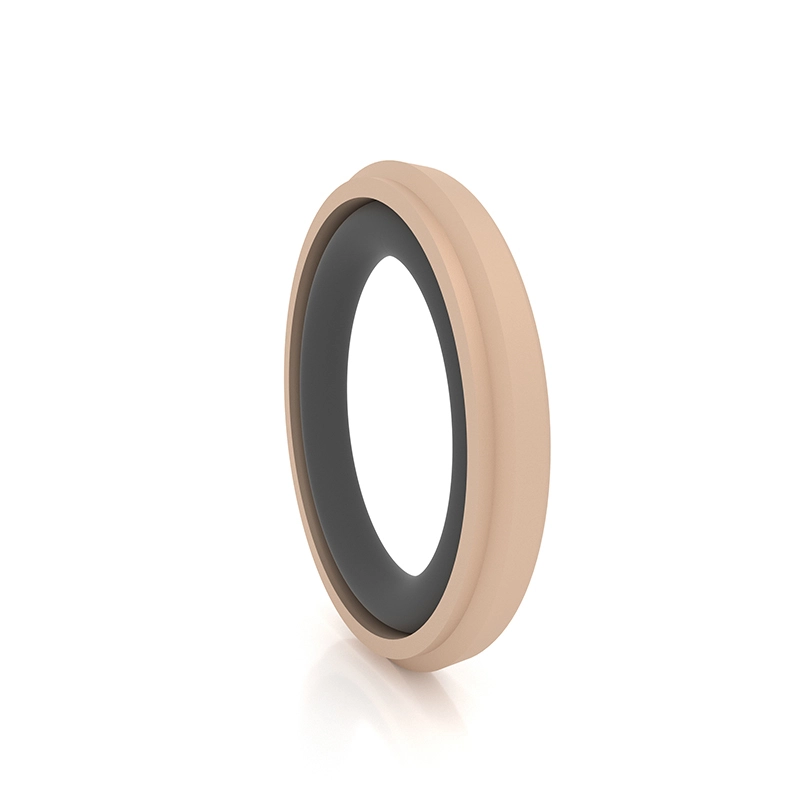

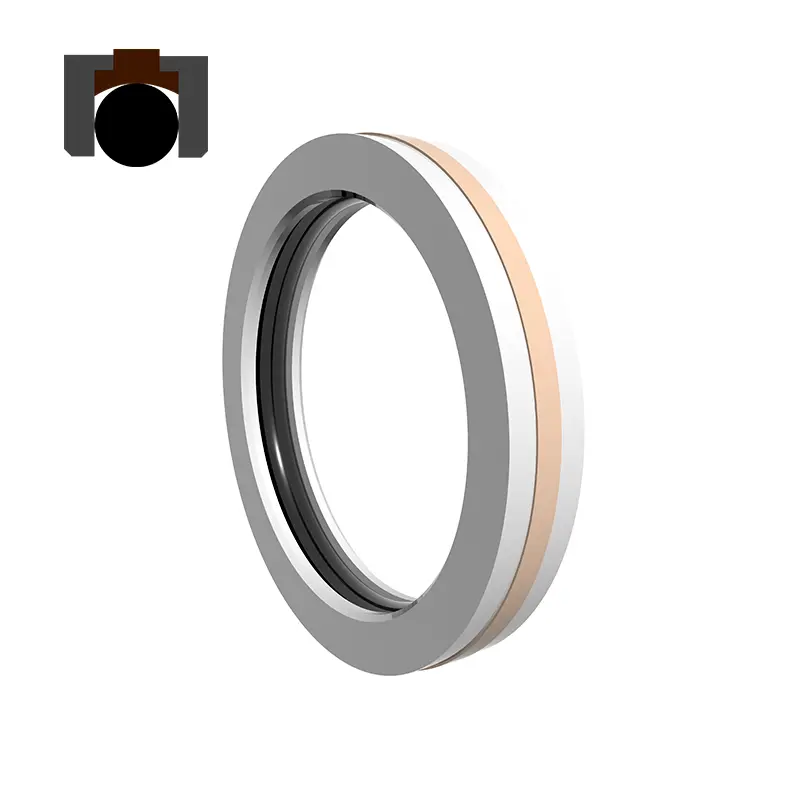

আরসি 63 একটি পিটিএফই ক্যাপ-আকৃতির সিলিং রিং এবং একটি ও-আকৃতির রাবার রিং দ্বারা গঠিত, যা জলবাহী এবং বায়ুসংক্রান্ত পারস্পরিক রিক্রোকেটিং মোশন দ্বিপাক্ষিক চাপ সিলিংয়ের জন্য উপযুক্ত। ও-আকৃতির রিংটি রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। যেহেতু সিলিং রিংটি একটি পাতলা ঠোঁটের নকশা গ্রহণ করে, ফলো-আপ ক্ষতিপূরণ ক্ষমতা ভাল, তাই সিলিং পারফরম্যান্স ভাল এবং এটি GB12350 রিং খাঁজে ইনস্টল করা যেতে পারে। স্প্লিট (খোলা) গ্রোভগুলি 30 মিমি এর চেয়ে কম সিলিন্ডার ব্যাসের জন্য ব্যবহার করা উচিত। বৈশিষ্ট্য:
1। এটি জলবাহী এবং বায়ুসংক্রান্ত উভয়ের জন্যই ব্যবহার করা যেতে পারে এবং দ্বি -নির্দেশমূলক চাপ সিলিংয়ের জন্য ব্যবহার করা যেতে পারে;
2। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতা নেই;
3। দীর্ঘ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
ছোট কাঠামোগত স্থান, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ;

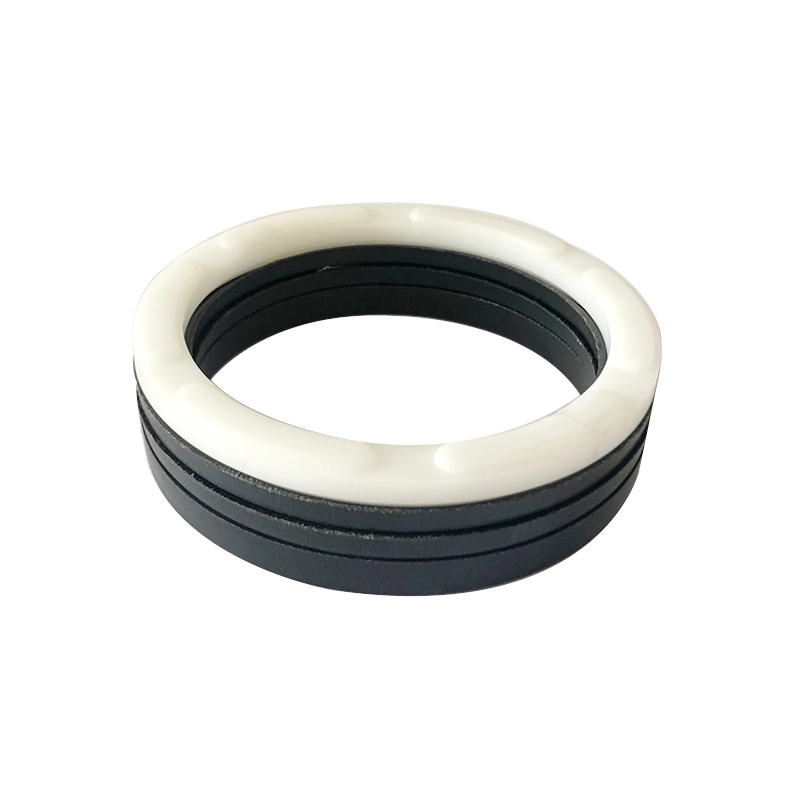

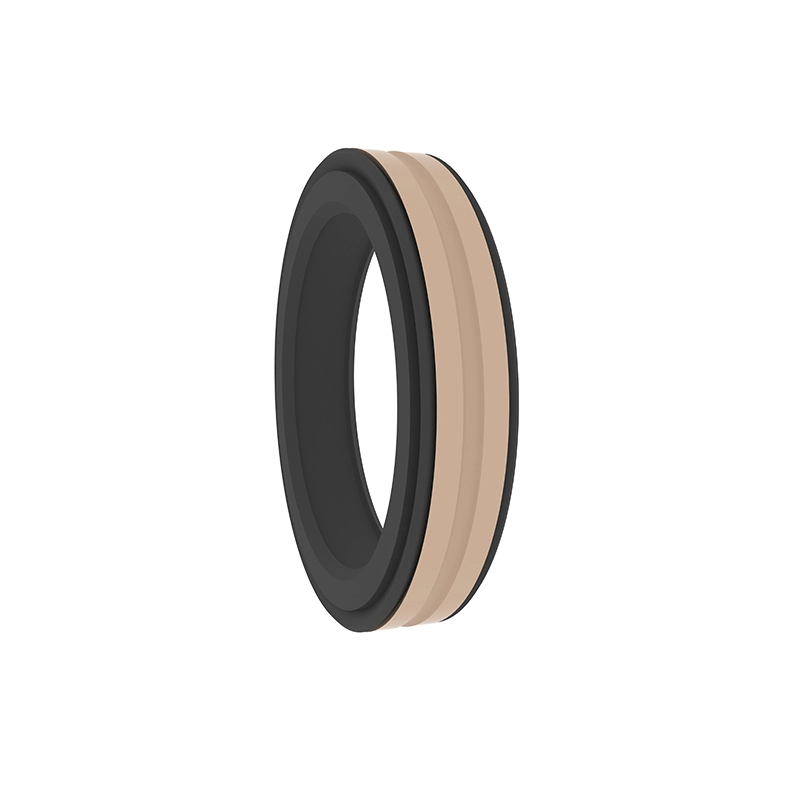

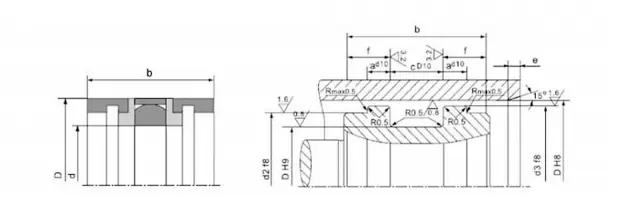

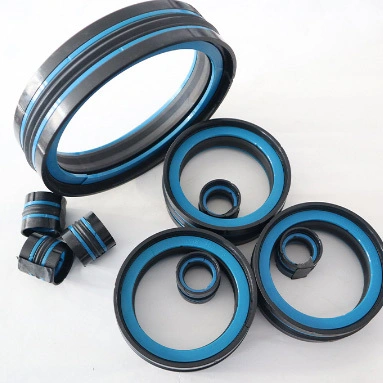

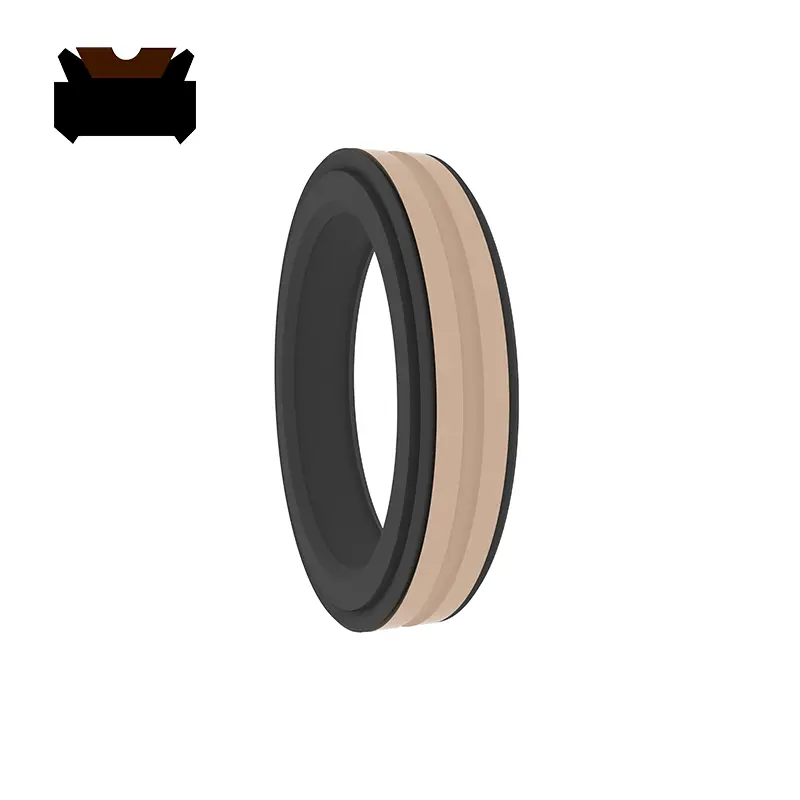

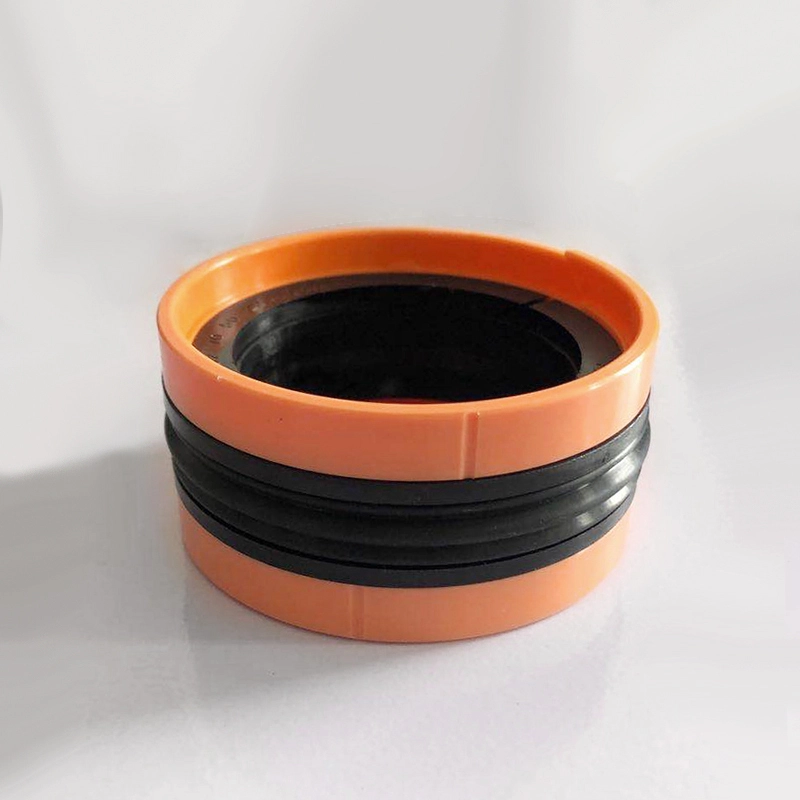

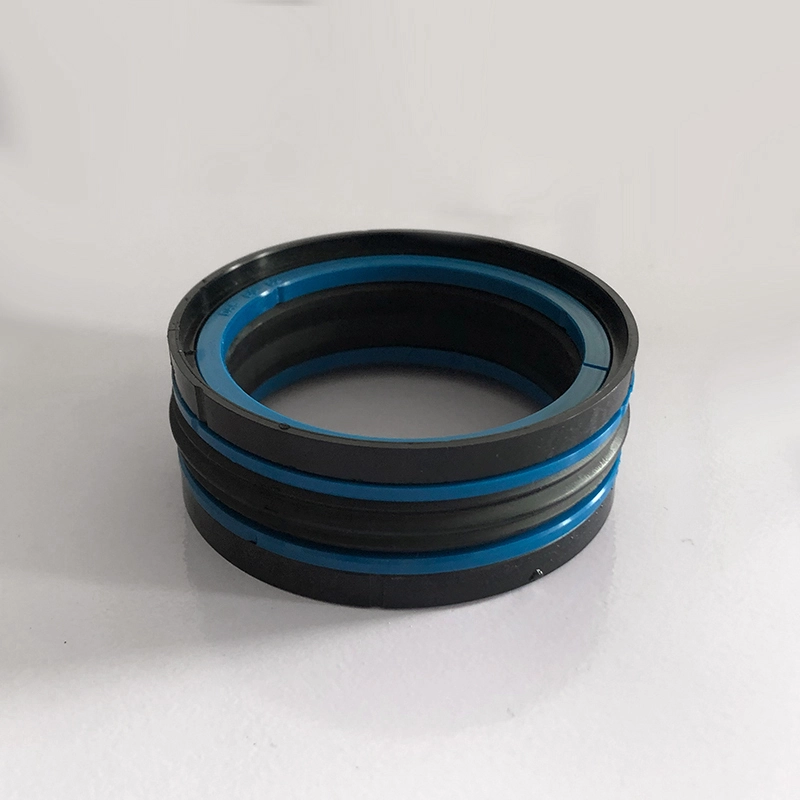

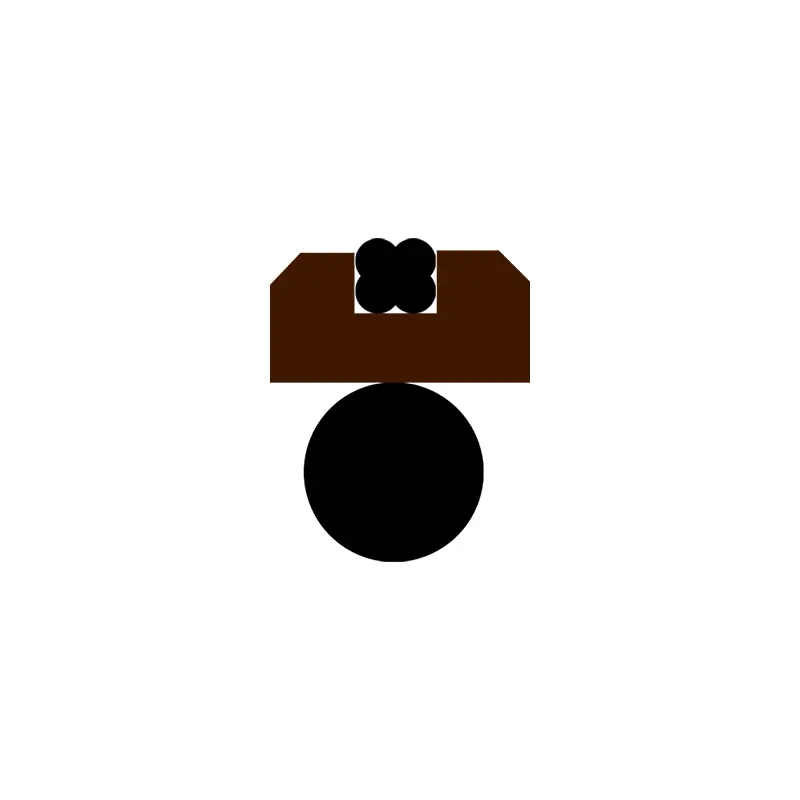

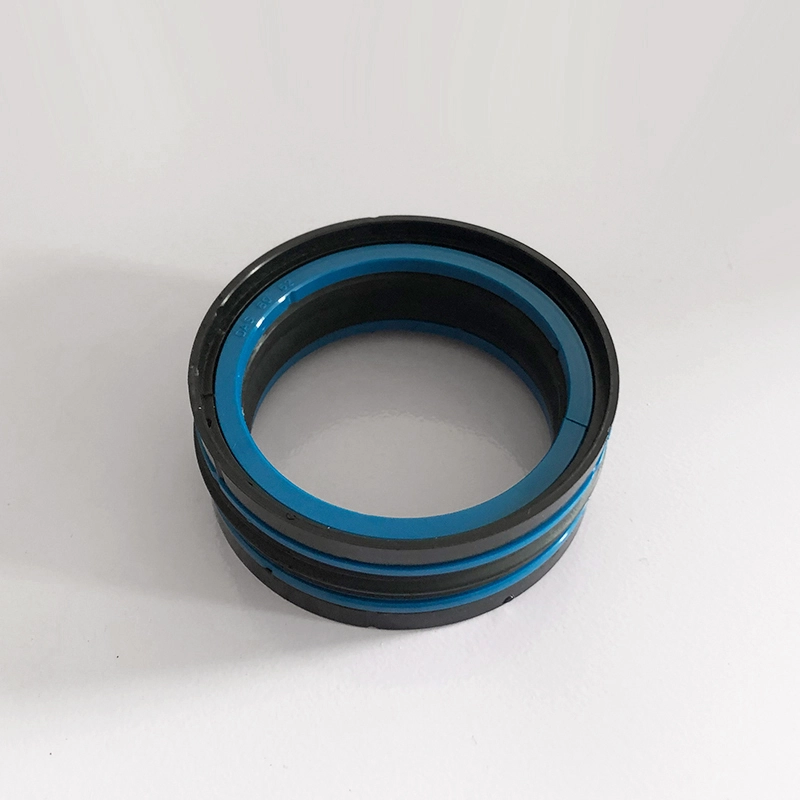

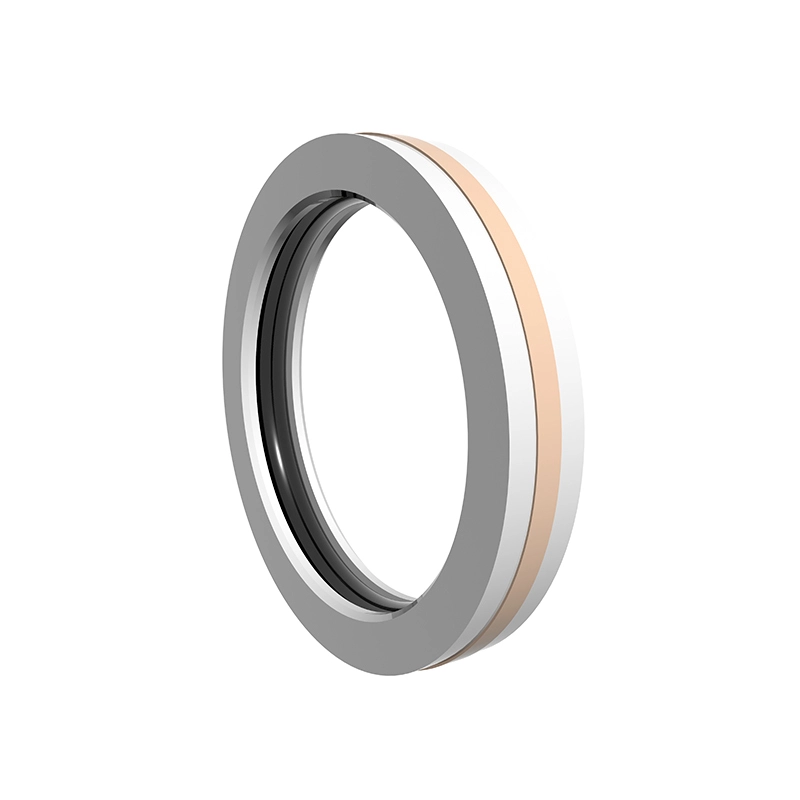

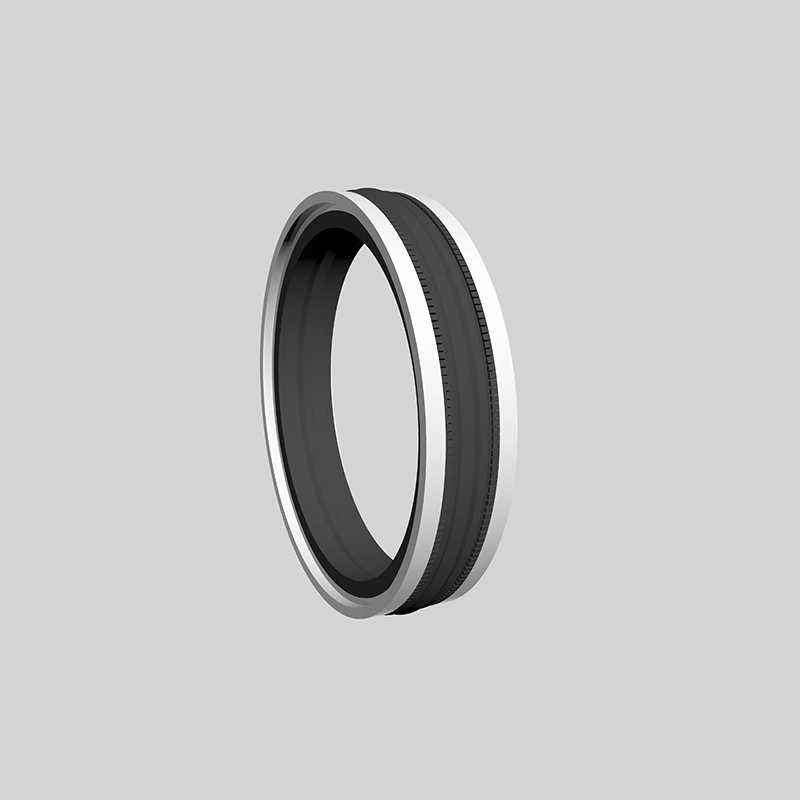

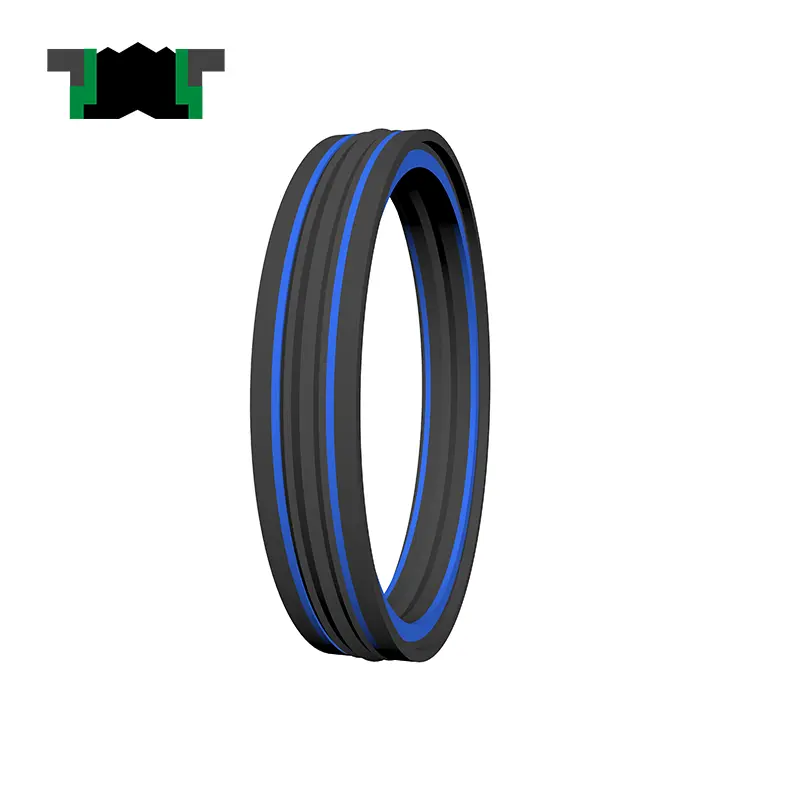

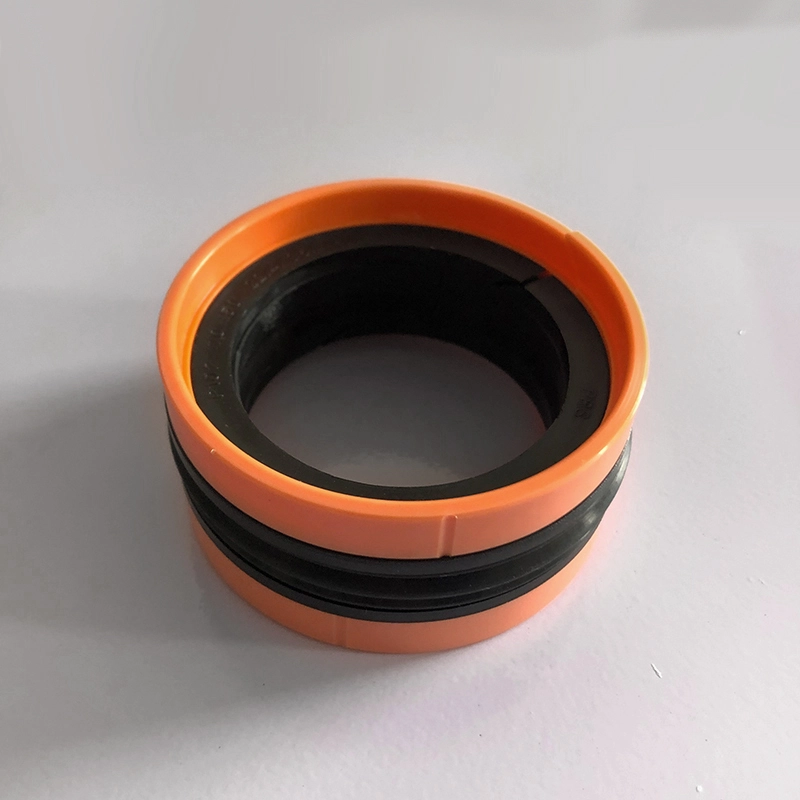

কেডিএস, টিপিএম (বিশেষ আকার) হ'ল একটি পাঁচটি-সংমিশ্রণ সংকোচনের পিস্টন সিল অ্যাসেমব্লি যা একটি রাবার সিলিং উপাদান, দুটি রক্ষণাবেক্ষণ রিং এবং দুটি গাইড রিং সমন্বিত। দ্বি নির্দেশমূলক চাপ পিস্টন সিলিংয়ের জন্য উপযুক্ত। বৈশিষ্ট্য:
1। ভাল সিলিং, উচ্চ নির্ভরযোগ্যতা, কমপ্যাক্ট কাঠামো;
2। রেডিয়াল ফাঁক মধ্যে চেপে ধরবে না;
3। সাধারণ ইনস্টলেশন, ইন্টিগ্রাল পিস্টন ইনস্টলেশন;
এনবিআর সিলিং উপাদানটির বিশেষ জ্যামিতিক আকারটি ইনস্টলেশন চলাকালীন খাঁজে মোচড় থেকে বাধা দেয়।

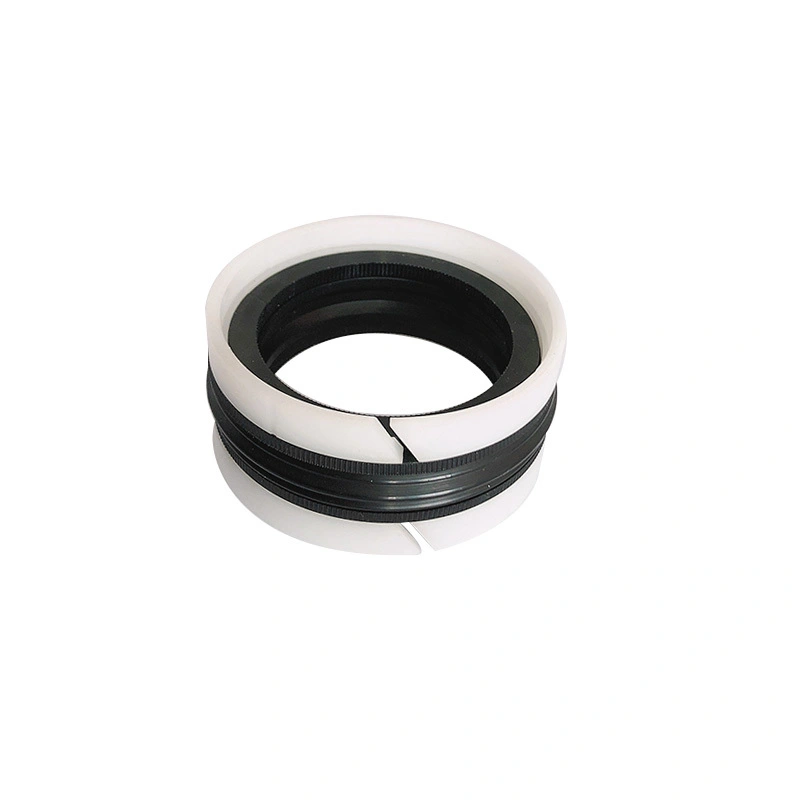

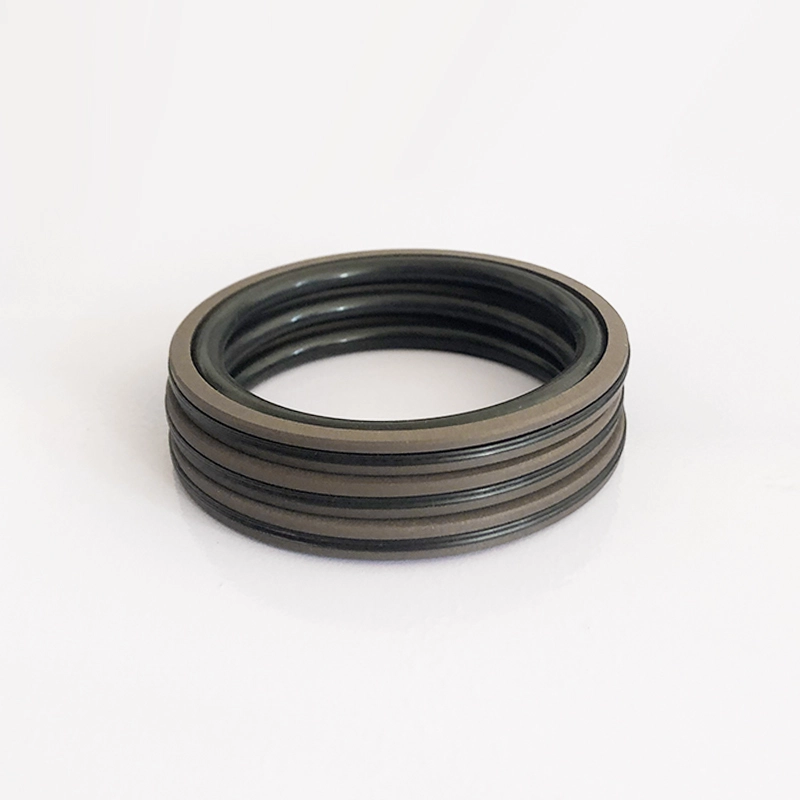

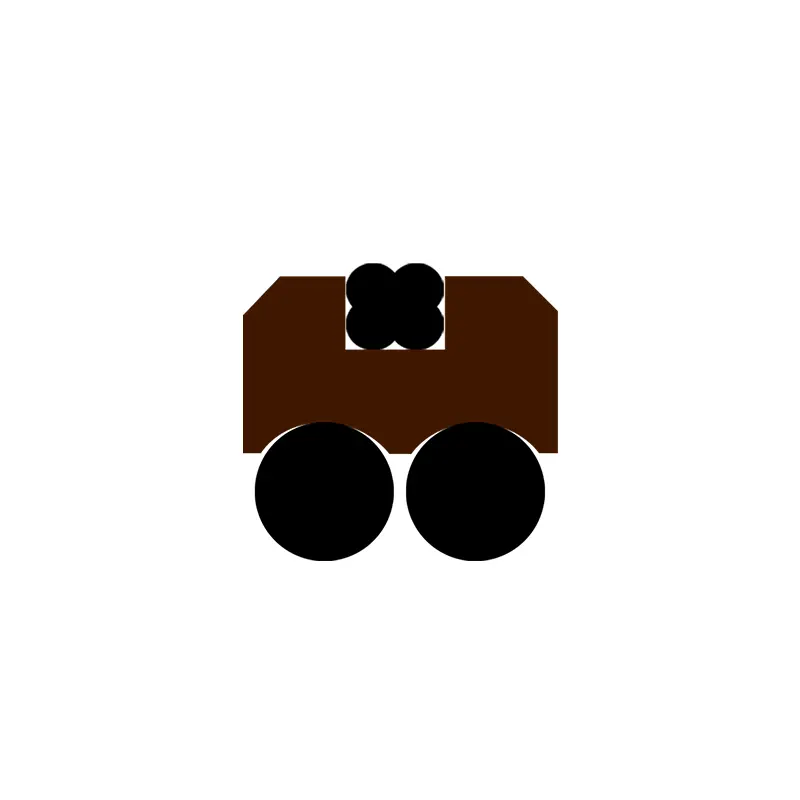

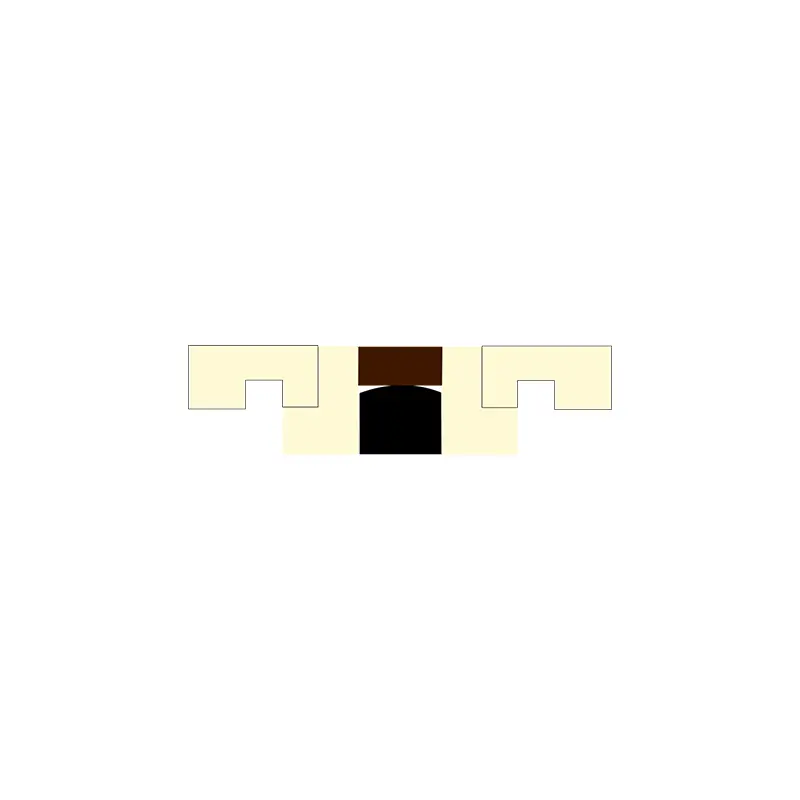

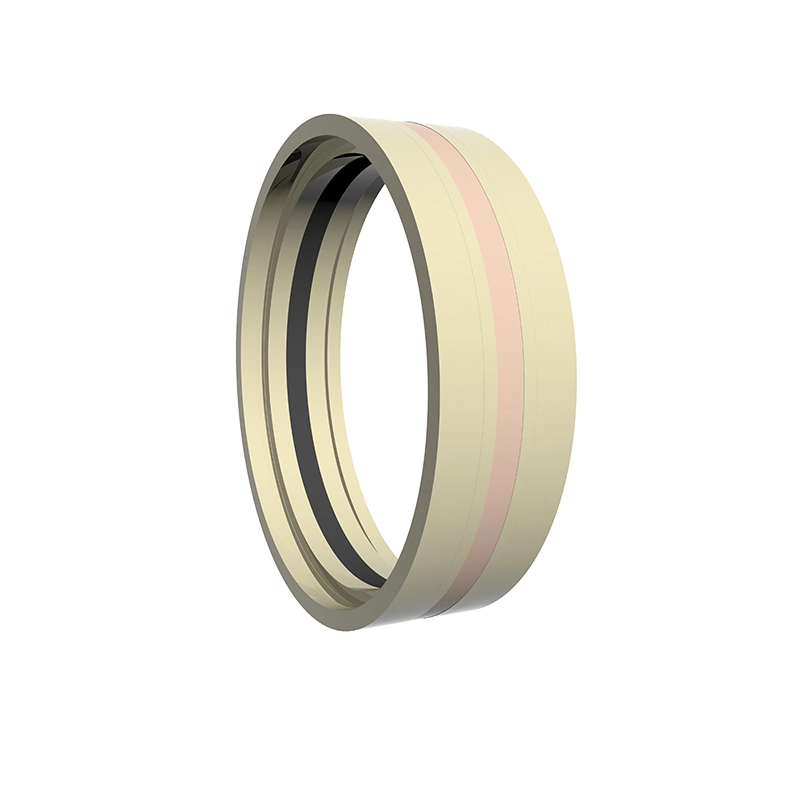

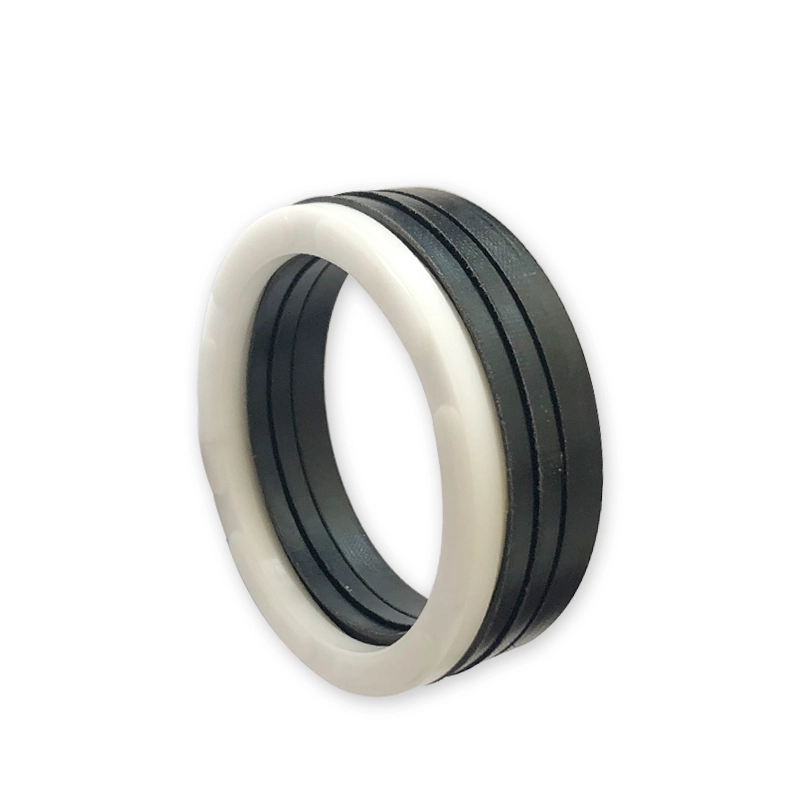

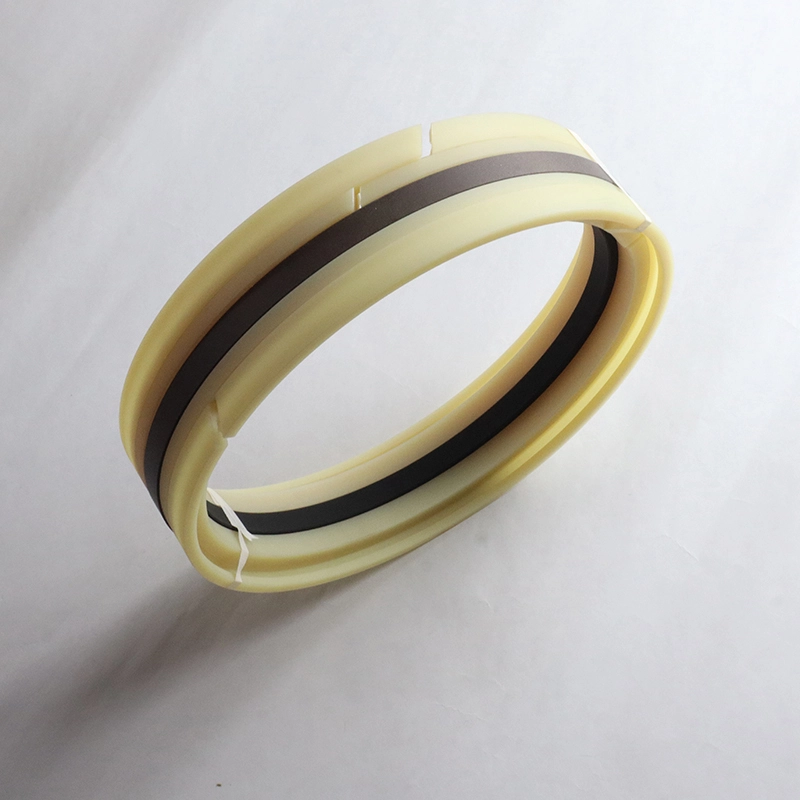

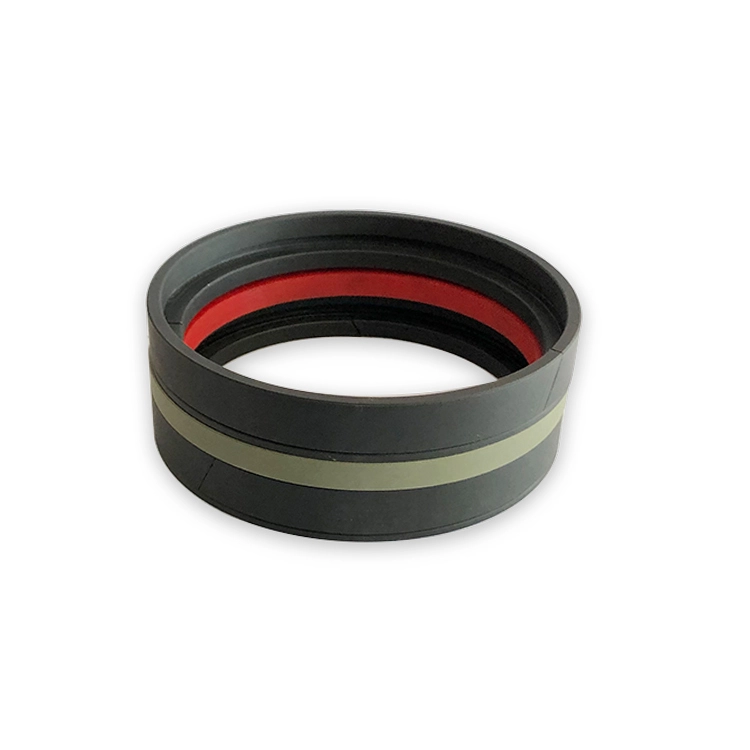

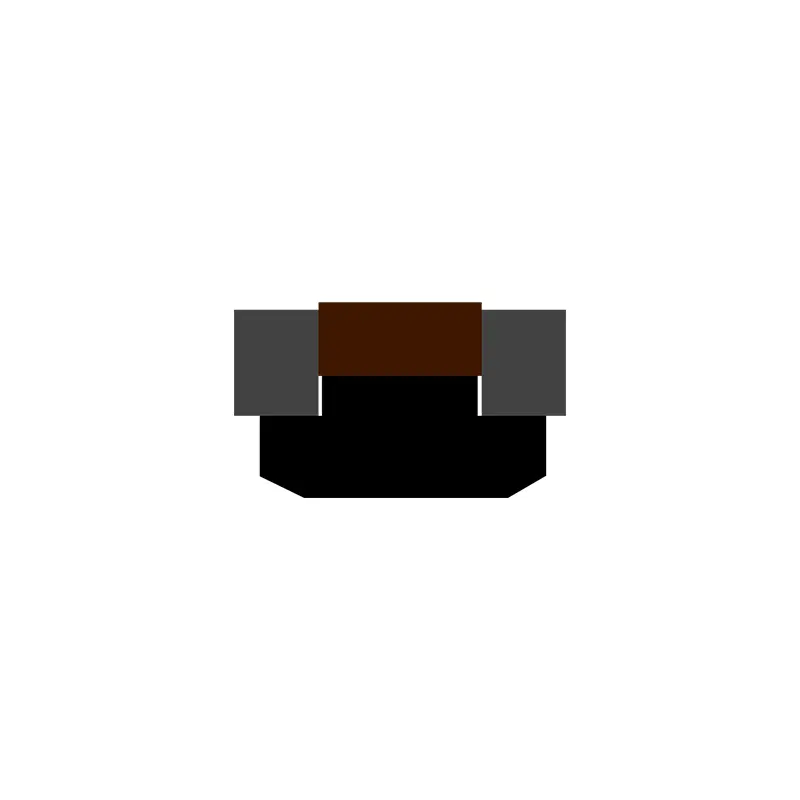

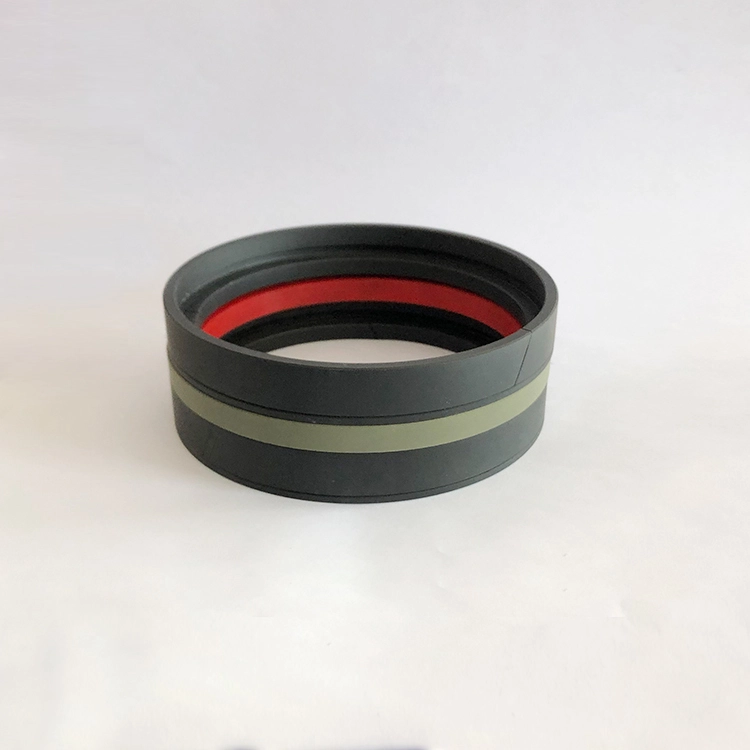

জিডিকে কে দুটি গাইড রিং, দুটি রক্ষণাবেক্ষণ রিং, একটি ইলাস্টিক রাবারের রিং এবং একটি সিলিং রিং নিয়ে গঠিত। গাইড রিং একটি অবস্থান এবং গাইডিং ভূমিকা পালন করে। রক্ষণাবেক্ষণ রিংটি একটি সমর্থনকারী এবং অবস্থানের ভূমিকা পালন করে, ইলাস্টিক রাবারের রিংটি ইলাস্টিক শক্তি সরবরাহ করে এবং সিলিং রিংয়ের ক্ষতির জন্য ক্ষতিপূরণ দেয়। সিলিং রিংটি সিলিং এফেক্ট তৈরি করতে তেল সিলিন্ডারের অভ্যন্তরীণ গর্তের সাথে সহযোগিতা করে, যা তেল সিলিন্ডার পিস্টনের দ্বি -নির্দেশমূলক চাপ সিল করার জন্য উপযুক্ত। এমনকি কঠোর কাজের পরিস্থিতিতে এমনকি এটি একটি ভাল সিলিং প্রভাব রয়েছে। বৈশিষ্ট্য:
1। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো;
2। চাপ এবং কঠোর অবস্থার অধীনে খুব উচ্চ চাপের স্থিতিশীলতা;
3। উচ্চ জীবন, দুর্বল তৈলাক্তকরণের পরিস্থিতিতে সিল করার জন্য ব্যবহার করা যেতে পারে;
4। জলের মতো স্বল্প-সান্দ্রতা মিডিয়া সিল করার জন্য ব্যবহার করা যেতে পারে;
দুর্দান্ত উচ্চ এবং নিম্নচাপ সিলিং পারফরম্যান্স।

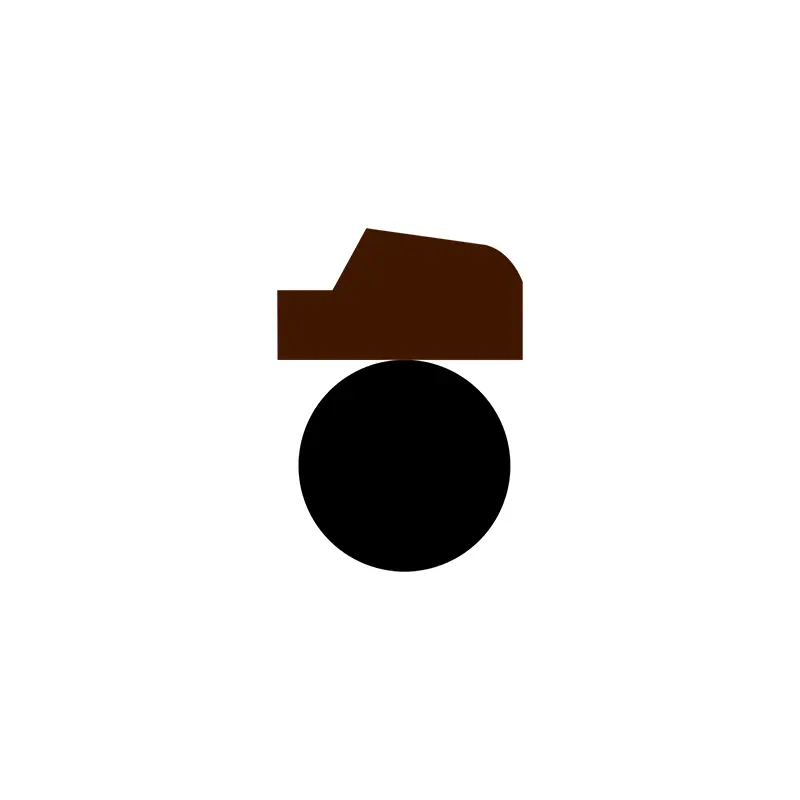

আরসি 64 একটি পিটিএফই ত্রিভুজাকার সিলিং রিং এবং একটি ও-রিং রাবারের রিং দ্বারা গঠিত, হাইড্রোলিক এবং বায়ুসংক্রান্ত পারস্পরিক রিক্রোয়েটিং মোশন ওয়ানওয়ে চাপ সিলিংয়ের জন্য উপযুক্ত। ও-রিং রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। যেহেতু সিলিং রিংটি একটি পাতলা ঠোঁটের নকশা গ্রহণ করে, ফলো-আপ ক্ষতিপূরণ ক্ষমতা আরও ভাল, তাই সিলিং পারফরম্যান্স ভাল। স্প্লিট (খোলা) খাঁজটি 30 মিমি এর চেয়ে কম সিলিন্ডার ব্যাসের জন্য ব্যবহার করা উচিত। বৈশিষ্ট্য:
1। এটি জলবাহী এবং বায়ুসংক্রান্ত উভয়ের জন্য ব্যবহার করা যেতে পারে;
2। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতা নেই;
3। দীর্ঘ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
ছোট কাঠামোগত স্থান, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ;

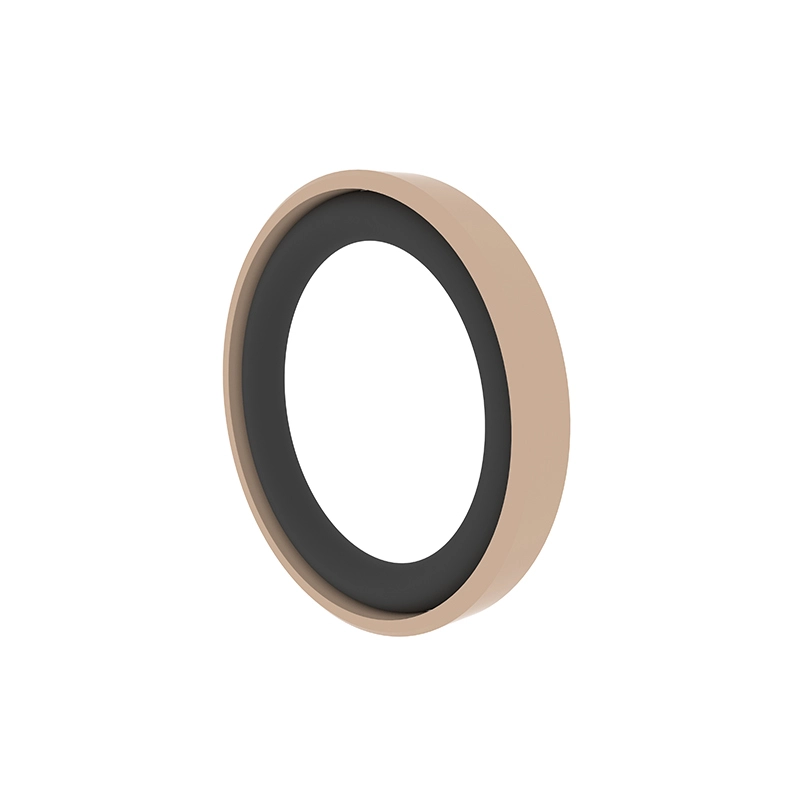

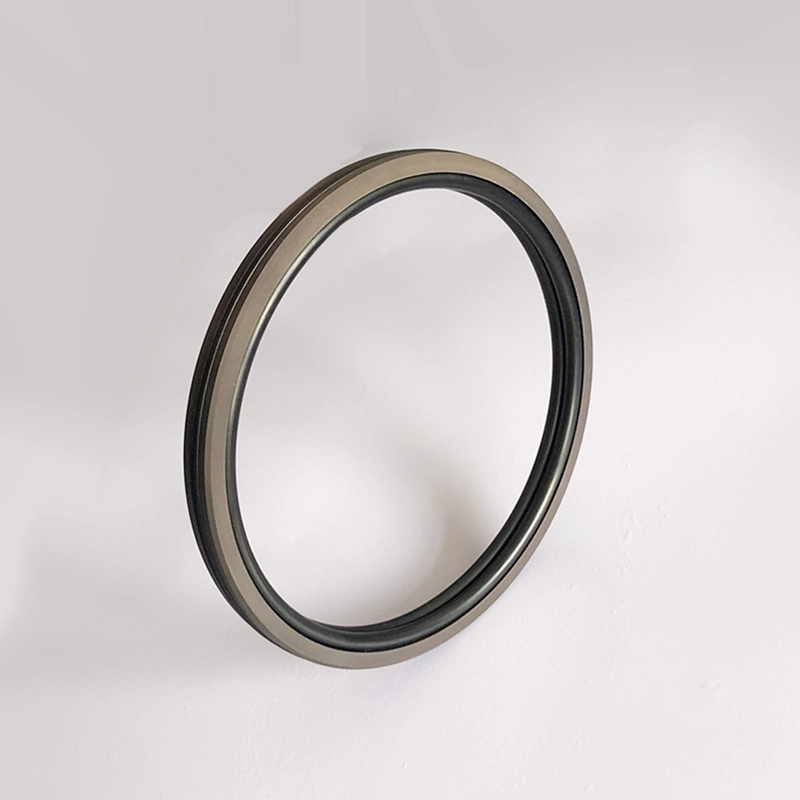

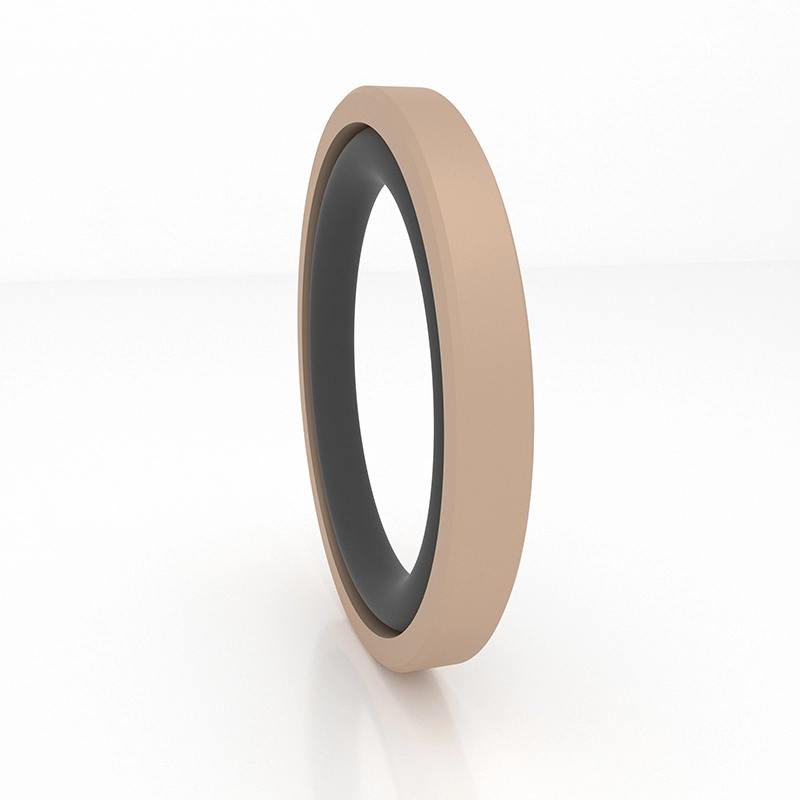

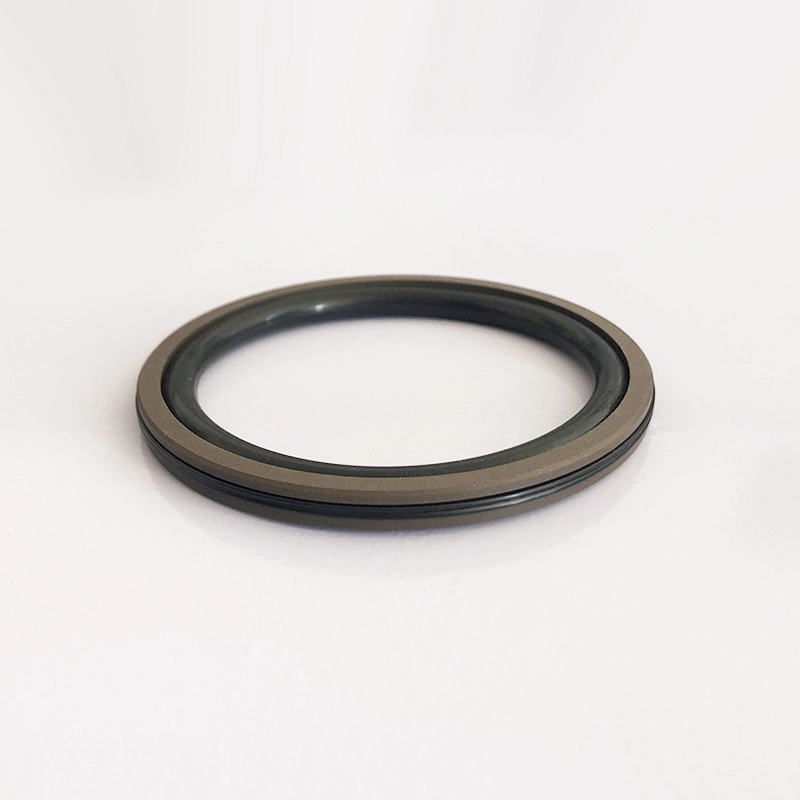

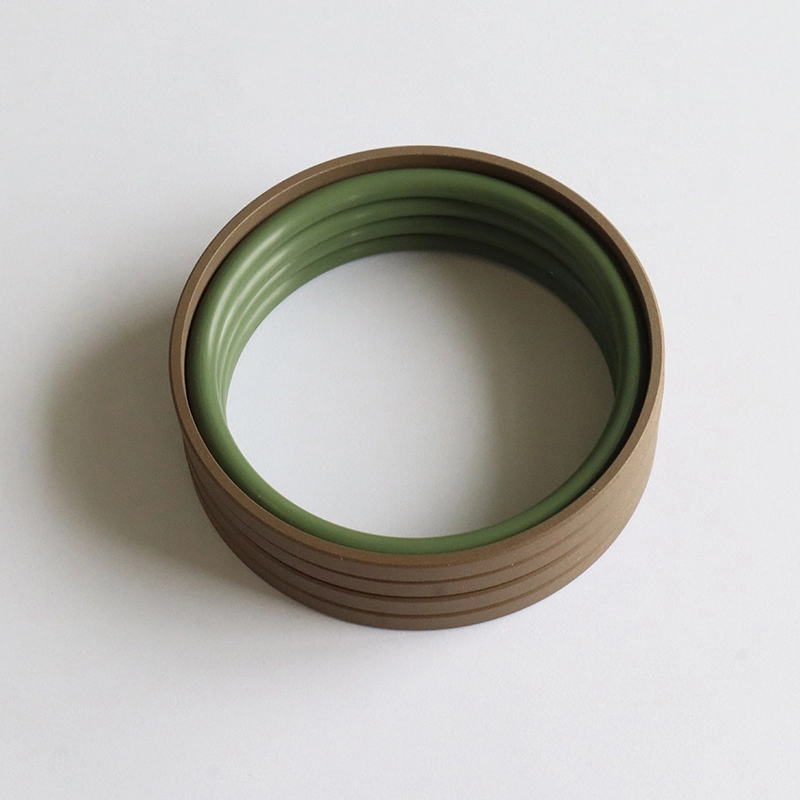

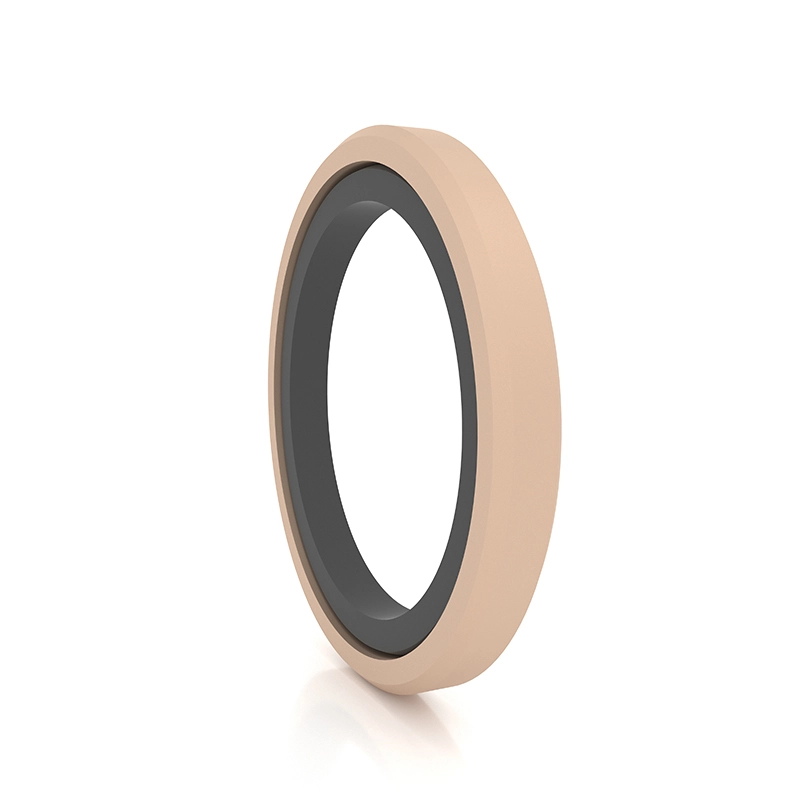

এসপিজি একটি আয়তক্ষেত্রাকার পরিবর্তিত পিটিএফই সিলিং রিং এবং একটি প্রিলোড উপাদান হিসাবে একটি আয়তক্ষেত্রাকার রাবার রিংয়ের সংমিশ্রণ। এটিতে ভাল সিলিং, কম ঘর্ষণ এবং ছোট কাঠামোগত স্থানের বৈশিষ্ট্য রয়েছে।
আরসি 66 হ'ল একটি আয়তক্ষেত্রাকার পরিবর্তিত পিটিএফই সিলিং রিং এবং প্রিলোড উপাদান হিসাবে একটি ও-রিংয়ের সংমিশ্রণ। এটিতে ভাল সিলিং, কম ঘর্ষণ এবং ছোট কাঠামোগত স্থানের বৈশিষ্ট্য রয়েছে। এটি উচ্চ-গতির তেল সিলিন্ডার বা সিলিন্ডারগুলির জন্য উপযুক্ত। আরসি 67 একটি ভরাট পিটিএফই আয়তক্ষেত্রাকার সিলিং রিং, দুটি রক্ষণাবেক্ষণ রিং এবং একটি ভিন্ন ভিন্ন ইলাস্টোমার দ্বারা গঠিত, যা হাইড্রোলিক রিক্রোকেটিং মোশন দ্বি -নির্দেশমূলক চাপ সিলিংয়ের জন্য উপযুক্ত। ইলাস্টোমার রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংটি পরিধানের জন্য ক্ষতিপূরণ দেয়। ধরে রাখার রিংটি সিলিং রিংটিকে সুরক্ষা দেয় এবং কঠোর কাজের পরিস্থিতিতে এমনকি একটি ভাল সিলিং প্রভাব রয়েছে। বৈশিষ্ট্য:
1। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো;
2। চাপ এবং কঠোর অবস্থার অধীনে খুব উচ্চ চাপের স্থিতিশীলতা;
3। উচ্চ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
4। জলের মতো স্বল্প-সান্দ্রতা মিডিয়া সিল করার জন্য ব্যবহার করা যেতে পারে;
5। দুর্দান্ত উচ্চ এবং নিম্নচাপ সিলিং পারফরম্যান্স।

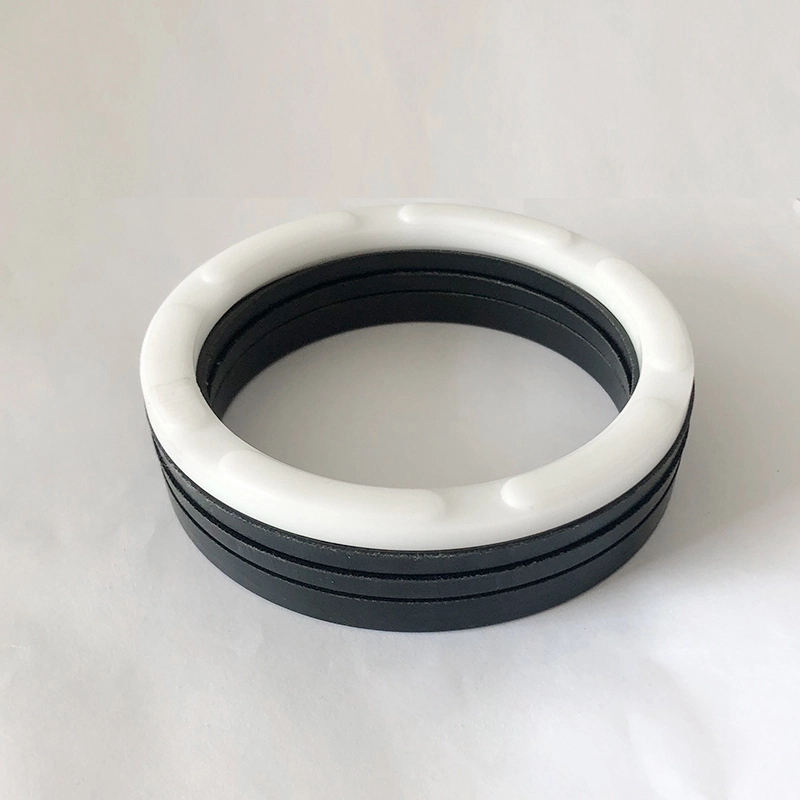

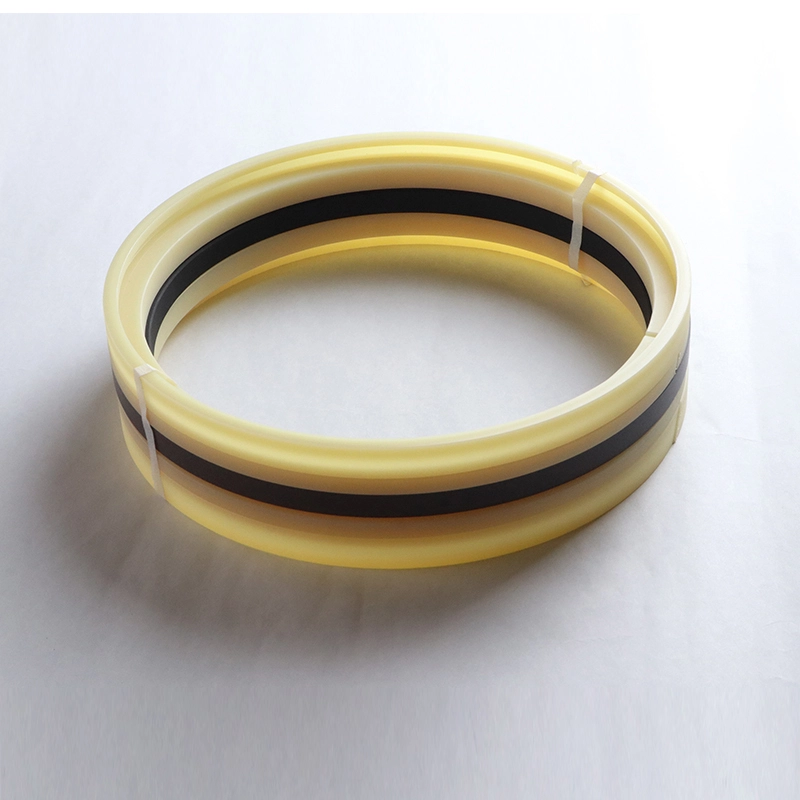

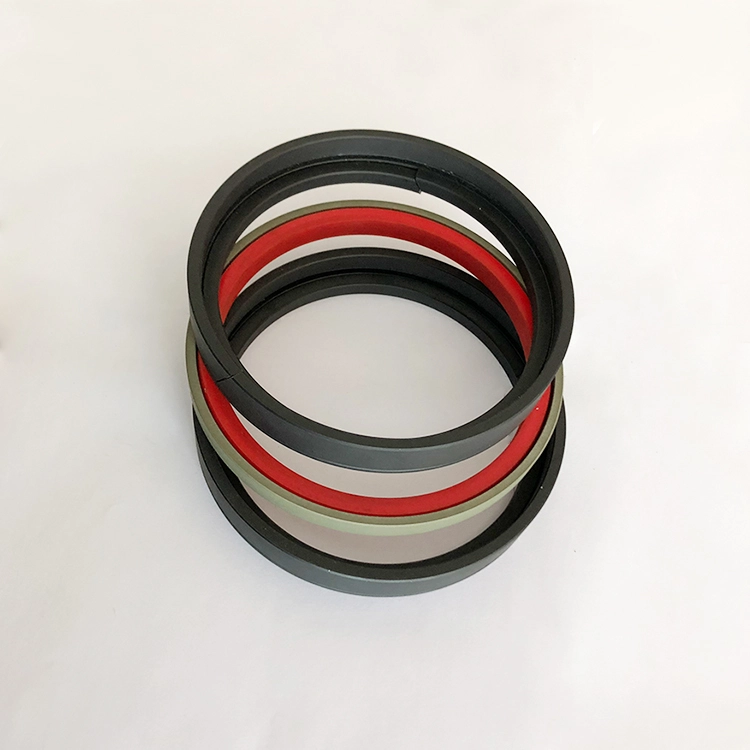

আরসিইকে ভি-আকৃতির সিলিং রিংগুলির একটি সেট, একটি চাপের রিং এবং একটি সমর্থন রিং দ্বারা গঠিত এবং এটি হাইড্রোলিক রিক্রোয়েটিং মোশন ওয়ান-ওয়ে চাপ সিলিংয়ের জন্য উপযুক্ত। সিলিং উপাদানের সাথে সামঞ্জস্যপূর্ণ গ্রিজ ইনস্টলেশন চলাকালীন প্রয়োগ করতে হবে। এটি একটি অবিচ্ছেদ্য (বন্ধ) খাঁজে ইনস্টল করা যাবে না। এটি মাঝারি এবং ভারী লোডগুলিতে পিস্টন সিলগুলির জন্য ব্যবহৃত হয়। বৈশিষ্ট্য:
1। বিভিন্ন ধরণের উপকরণ উপলব্ধ, যা বিভিন্ন উদ্দেশ্যে উপযুক্তভাবে সামঞ্জস্য করা যেতে পারে;
2। এটি কঠোর কাজের পরিস্থিতিতে ব্যবহার করা যেতে পারে এবং প্রায় সমস্ত মিডিয়া এবং কঠোর অবস্থার জন্য উপযুক্ত;
3। এটির দীর্ঘ পরিষেবা জীবন রয়েছে এবং এটি তেলমুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে (যুক্তিসঙ্গত উপাদান নির্বাচন);
4। সিলিং পারফরম্যান্সটি সামঞ্জস্য করা যেতে পারে, এবং অক্ষীয় আকারটি ভি-আকৃতির সিলিং রিংগুলি যুক্ত বা অপসারণ করে সামঞ্জস্য করা যেতে পারে;
সিলিং পৃষ্ঠের গুণমানটি দুর্বল হলেও এটি কার্যকরভাবে কাজ করতে পারে।

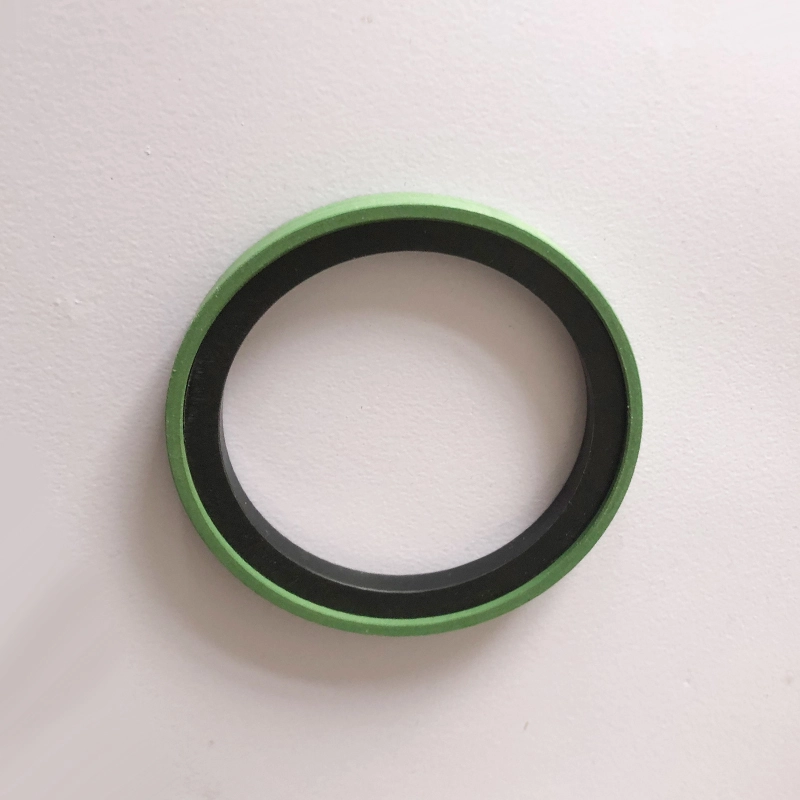

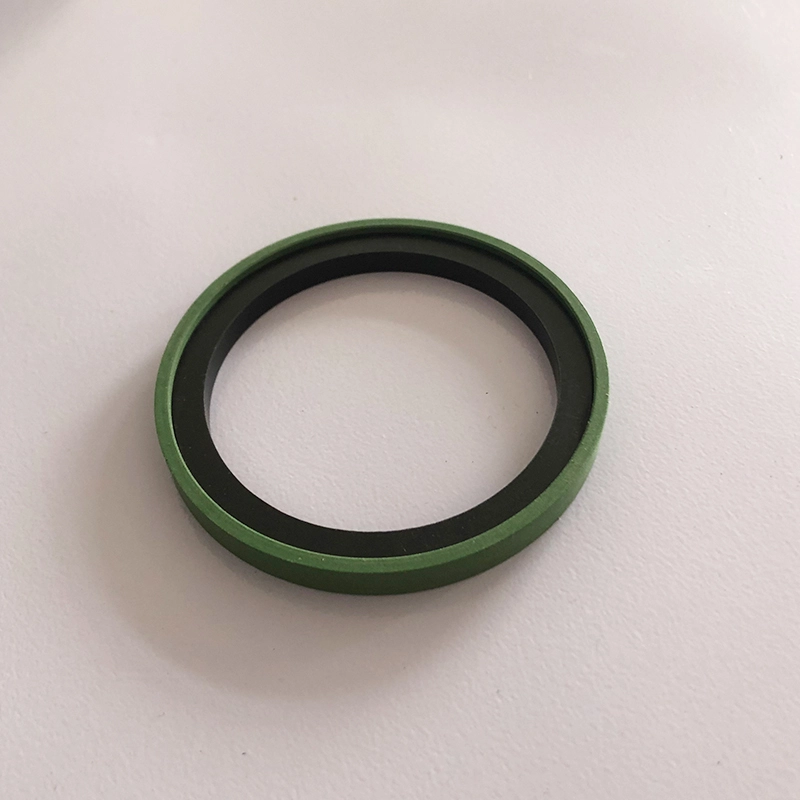

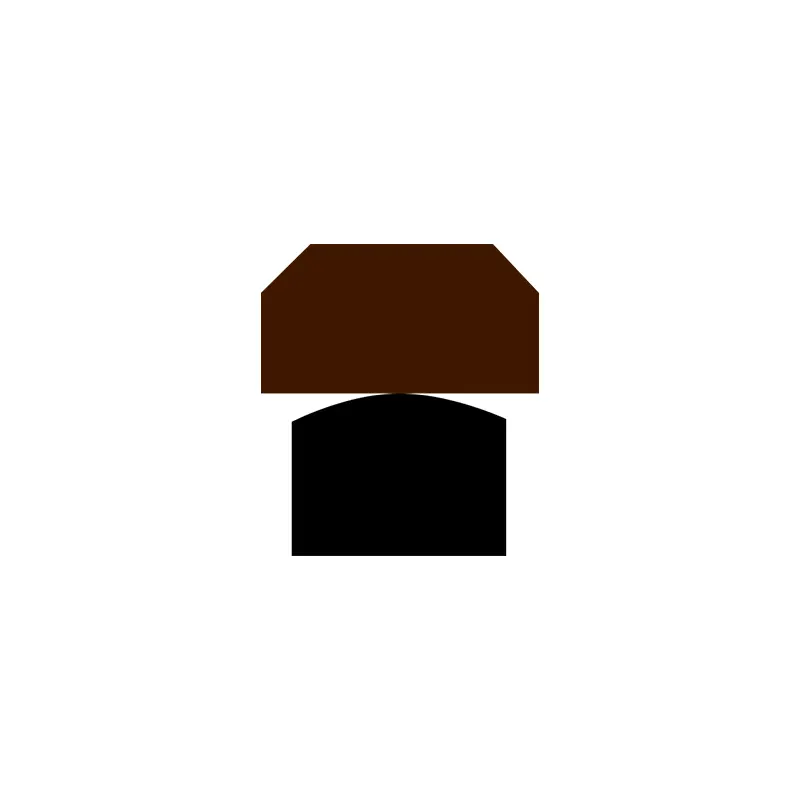

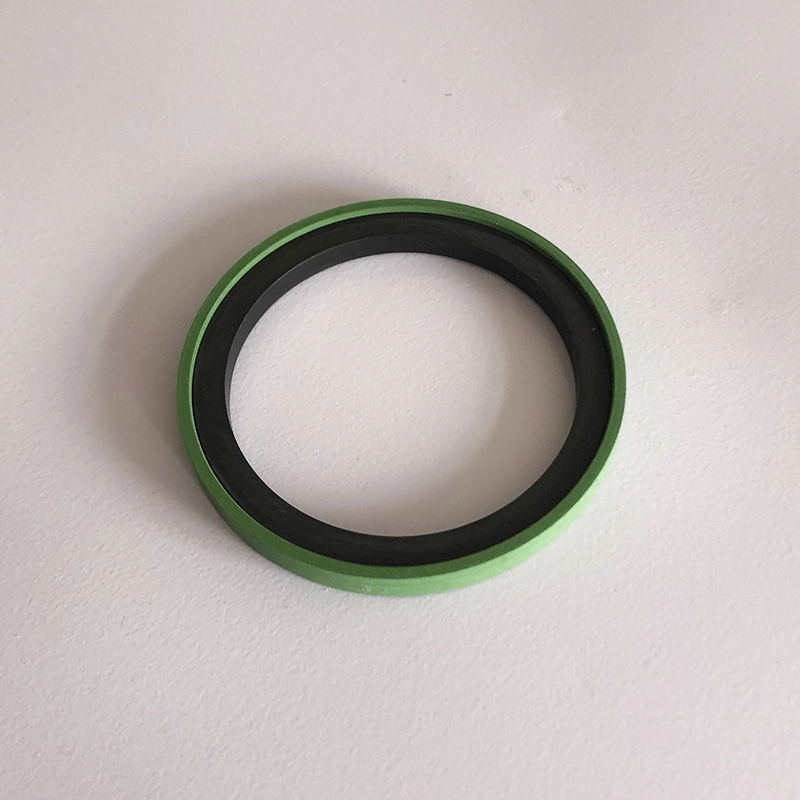

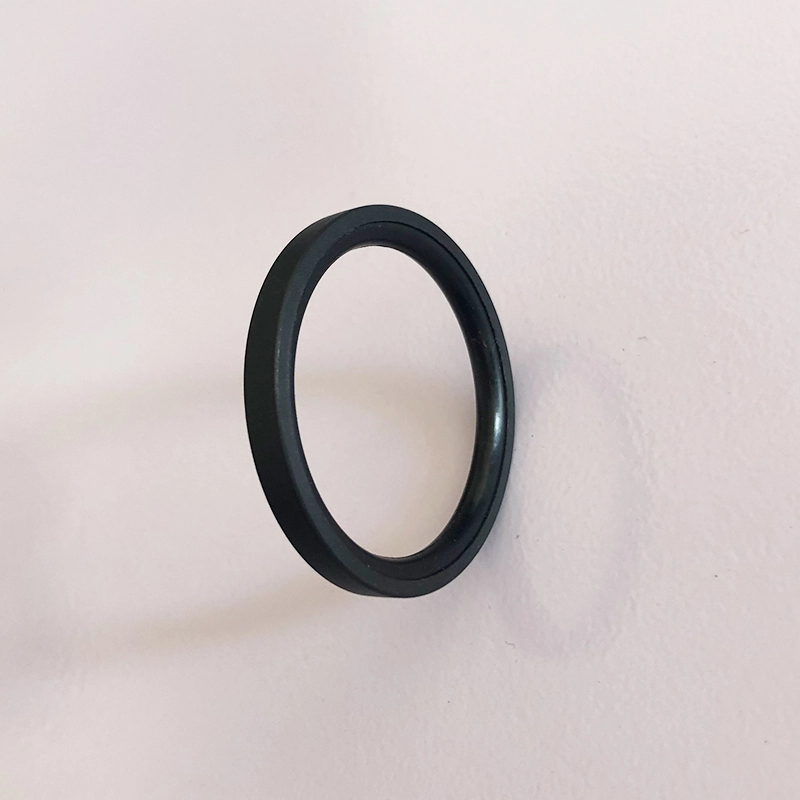

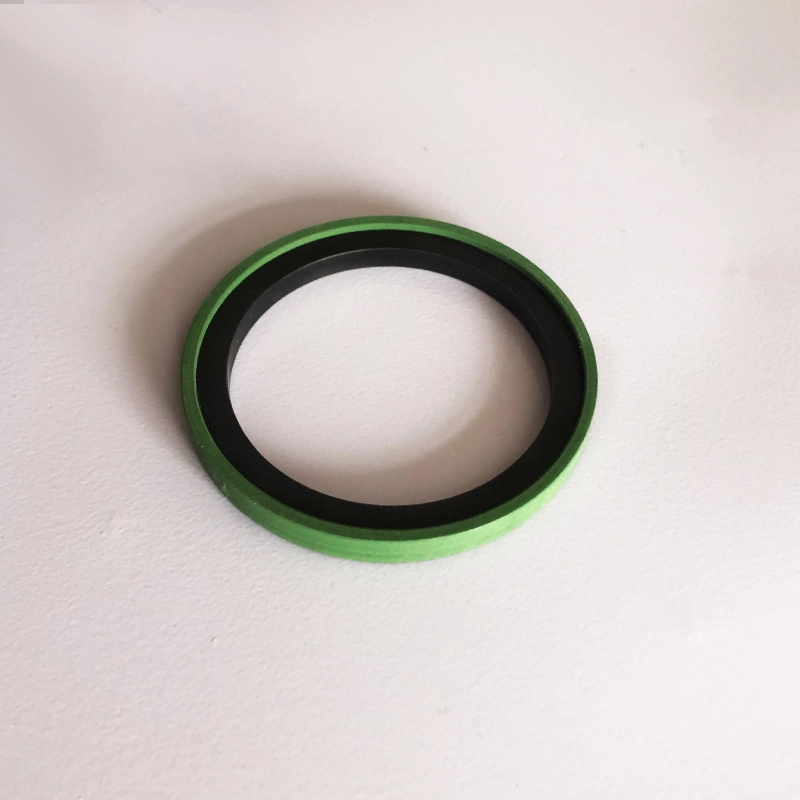

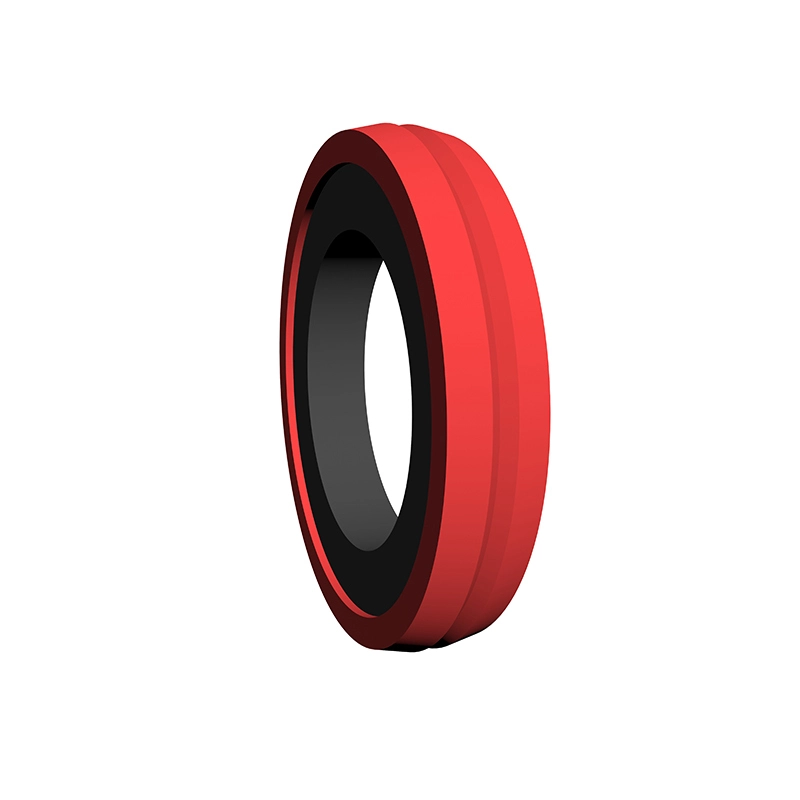

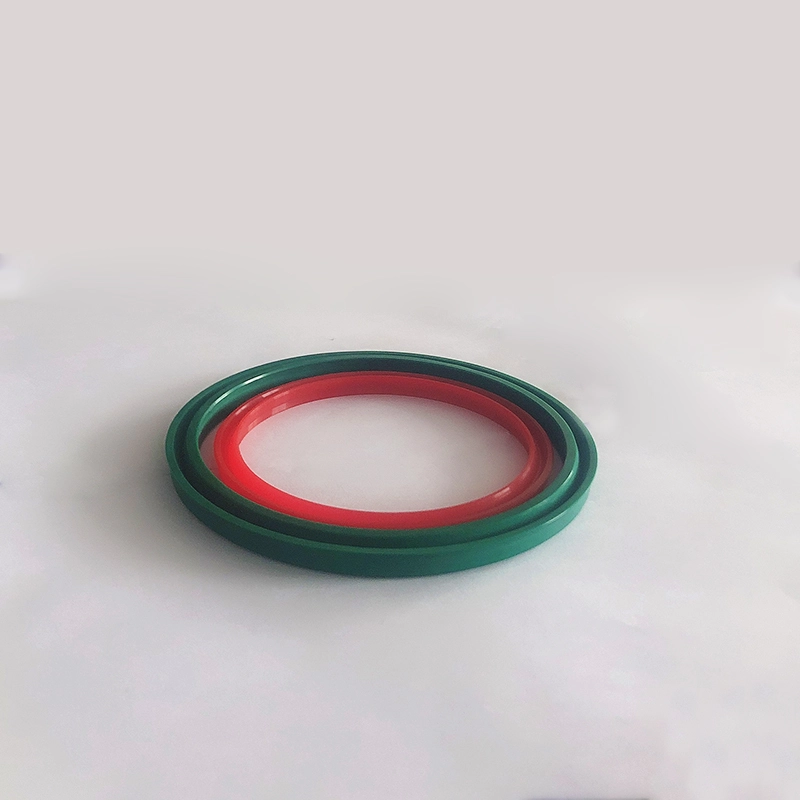

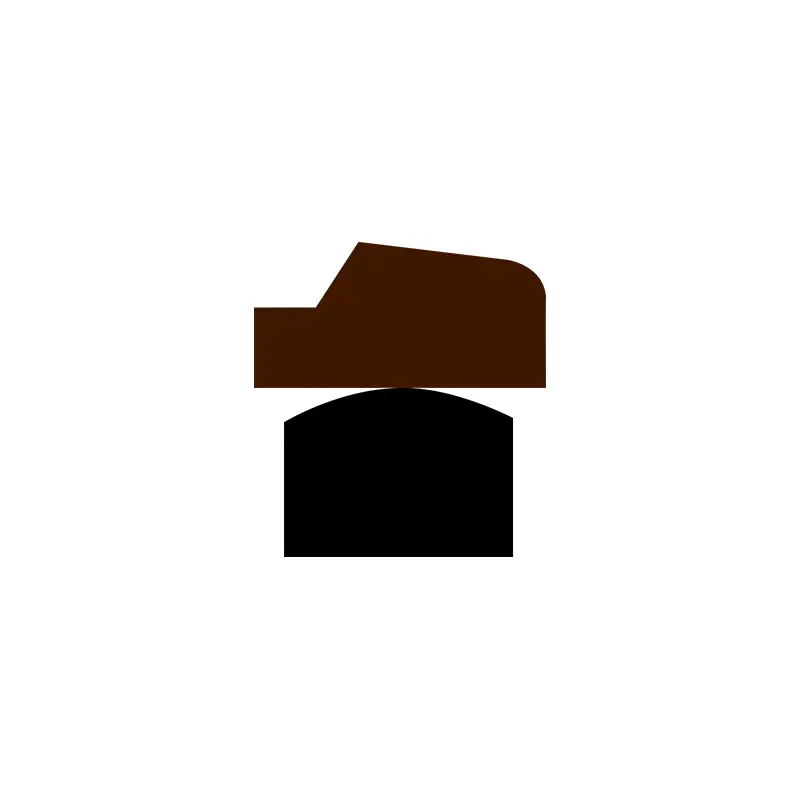

আরসিকেআর একটি পিইউ সিলিং রিং এবং একটি আয়তক্ষেত্রাকার রাবার রিং দ্বারা গঠিত, হাইড্রোলিক রিক্রোকেটিং মোশন বিডিরেকশনাল সিলিংয়ের জন্য উপযুক্ত। এটি গ্লাইড রিং পণ্যগুলির পরিপূরক পণ্য, গ্লাইড রিংয়ের চেয়ে আরও ভাল সিলিং এবং চাপ-পরিচালিত ক্ষমতা সহ এবং ইনস্টলেশন সরঞ্জামগুলির সহায়তা ছাড়াই ইনস্টল করা যেতে পারে। এর বৈশিষ্ট্য:
1। ভাল গতিশীল এবং স্ট্যাটিক সিলিং পারফরম্যান্স;
2। গ্লাইড রিংয়ের চেয়ে ভাল লো-প্রেসার সিলিং পারফরম্যান্স, এবং ইনস্টলেশন সরঞ্জাম ছাড়াই ইনস্টল করা যেতে পারে;
3। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের এবং মসৃণ আন্দোলন;
4। দীর্ঘ জীবন, তেল মুক্ত লুব্রিকেশন সিলের জন্য ব্যবহার করা যেতে পারে;
5 ... দ্বি নির্দেশমূলক চাপ সিলিংয়ের জন্য ব্যবহার করা যেতে পারে;
ইনস্টলেশন খাঁজটি আইএসও 7425/1 স্ট্যান্ডার্ডের সাথে সামঞ্জস্য করে।

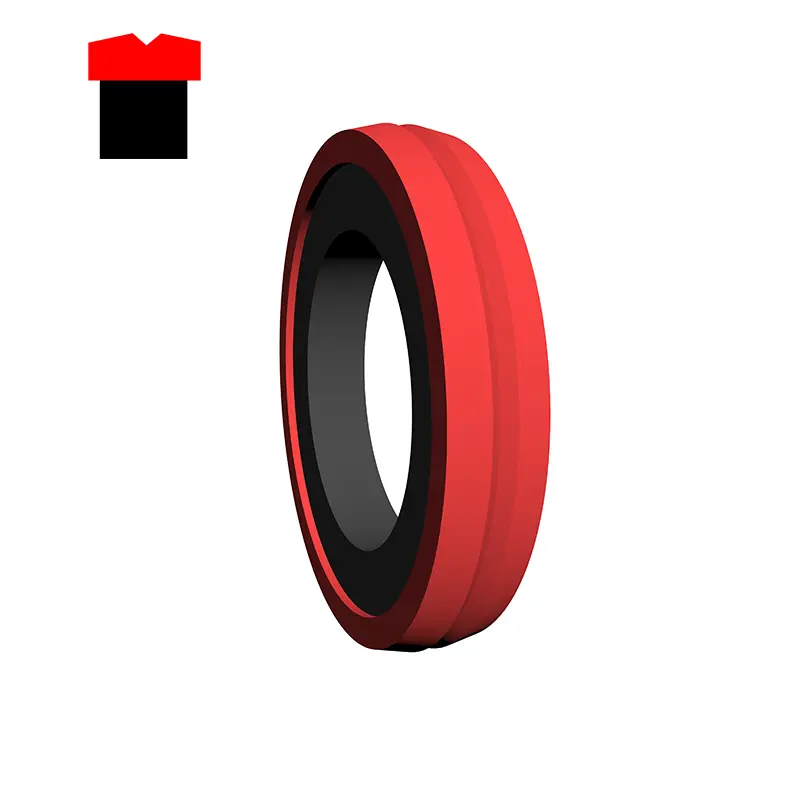

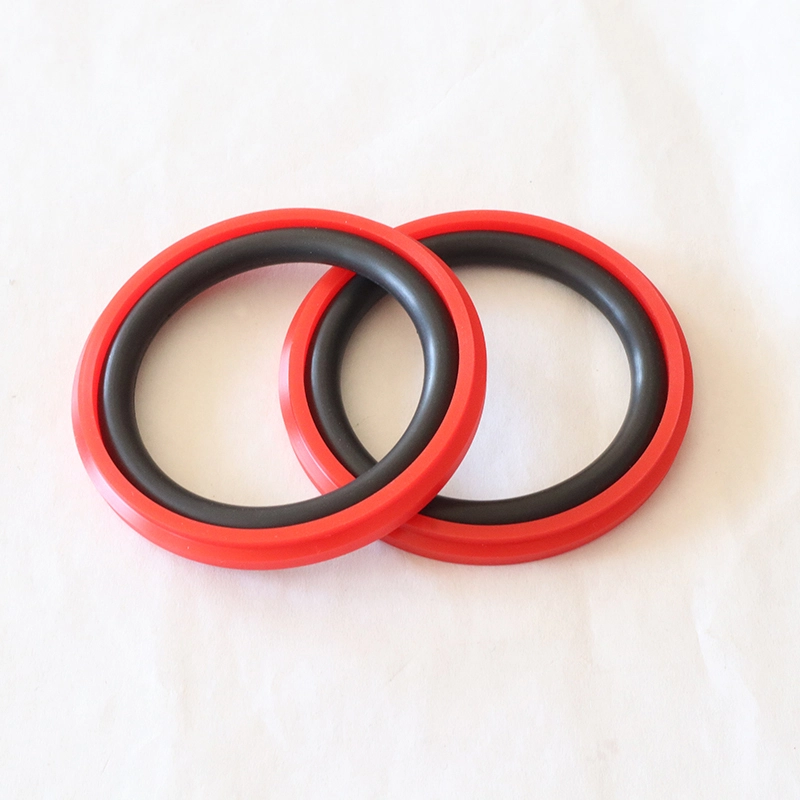

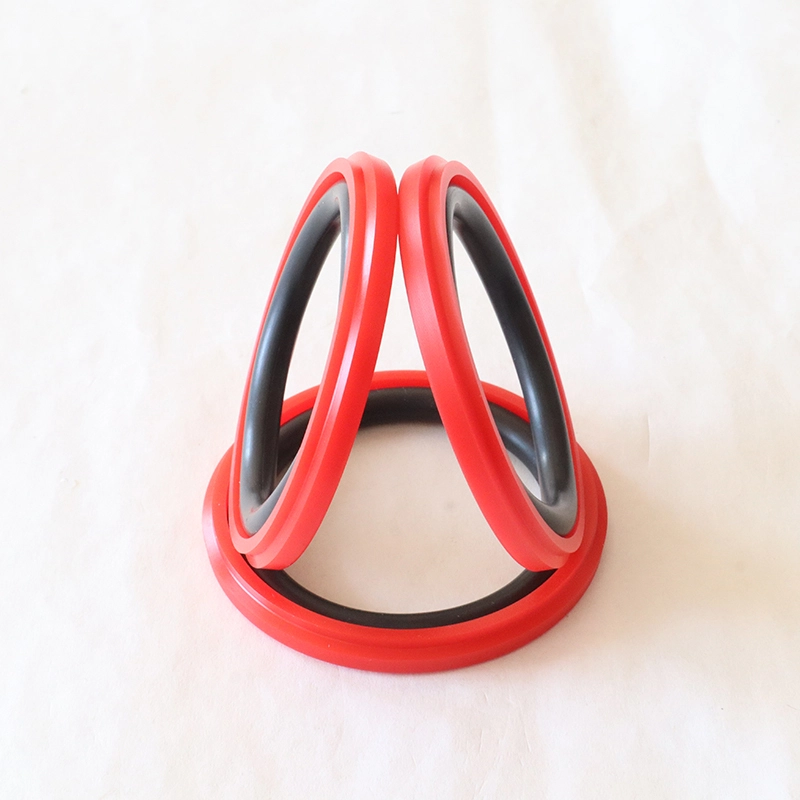

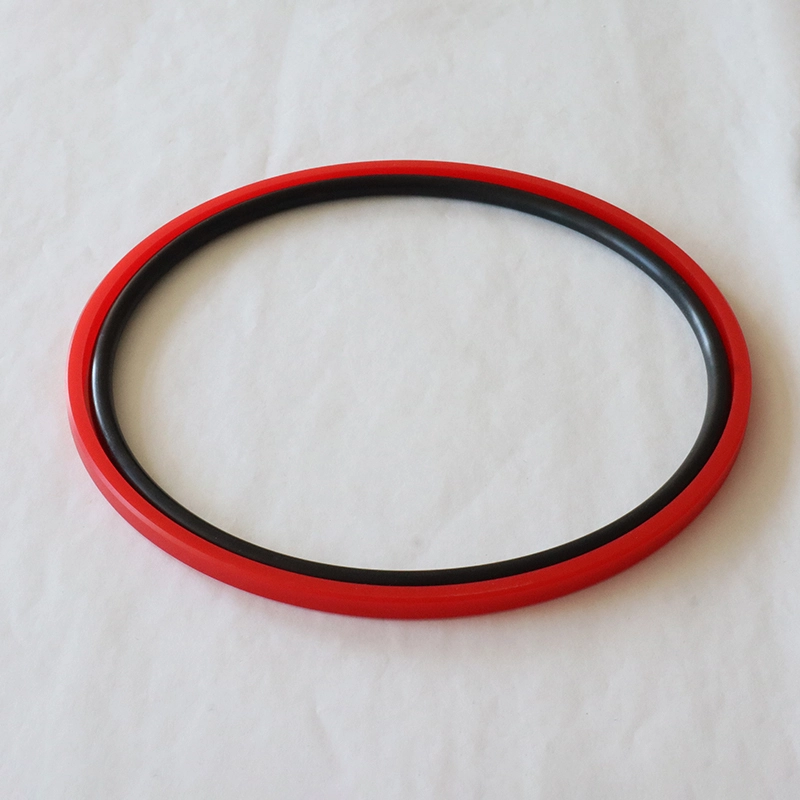

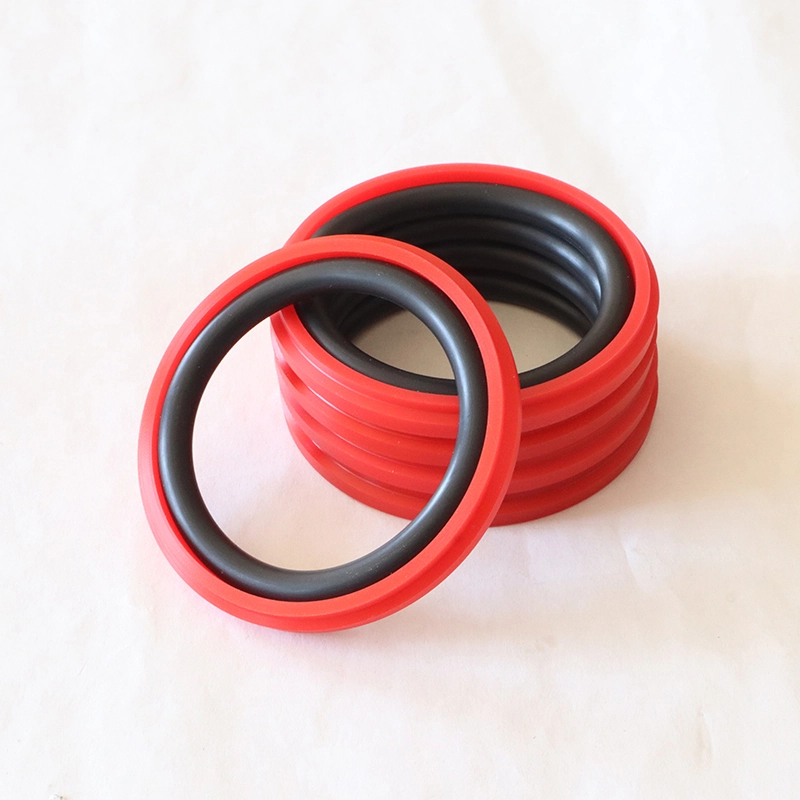

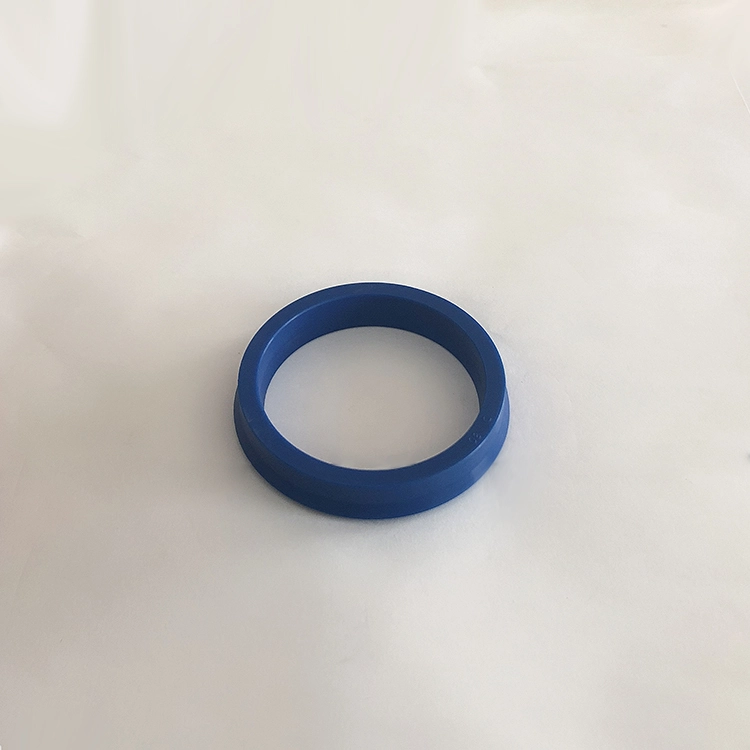

আরপিডাব্লু একটি বিশেষ আকারের পিইউ সিলিং রিং এবং একটি ও-আকৃতির রাবার রিং দ্বারা গঠিত, হাইড্রোলিক রিক্রোকেটিং মোশন বিডিরেকশনাল প্রেসার সিলিংয়ের জন্য উপযুক্ত। ও-রিং রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। এটি সাধারণত গাইড রিংয়ের সাথে একত্রে ব্যবহৃত হয়। বৈশিষ্ট্য:
1। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, কোনও ক্রাইপিং;
2। চাপ এবং কঠোর অবস্থার অধীনে খুব উচ্চ চাপের স্থিতিশীলতা;
3। উচ্চ এবং নিম্ন উভয় চাপে ভাল সিলিং পারফরম্যান্স;
ইনস্টলেশনের জন্য কোনও ইনস্টলেশন সরঞ্জামের প্রয়োজন নেই।

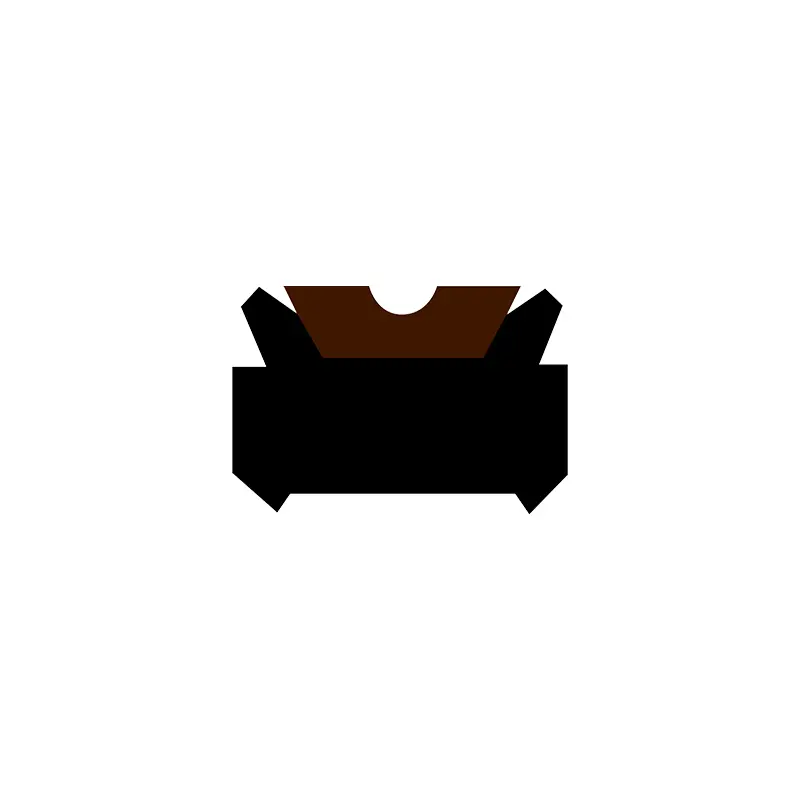

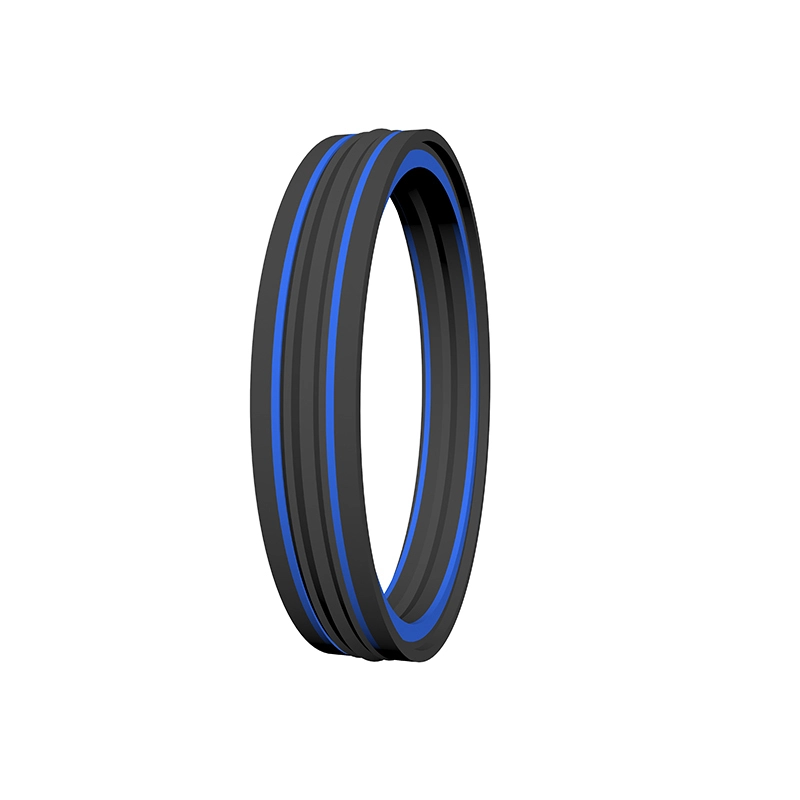

টিডিএ এবং টিডিএমএ একটি বিশেষ আকৃতির রাবার (বা পলিউরেথেন) ইলাস্টোমার এবং একটি পরিবর্তিত পিটিএফই সিলিং রিং দ্বারা গঠিত এবং ভাল সিলিং, দীর্ঘ জীবন, কম ঘর্ষণ, কোনও ক্রাইপিং ইত্যাদির বৈশিষ্ট্য রয়েছে টিডিএ পিস্টনের একমুখী চাপ সিলিংয়ের জন্য উপযুক্ত। টিডিএমএ পিস্টনের দ্বি-মুখী চাপ সিল করার জন্য উপযুক্ত।

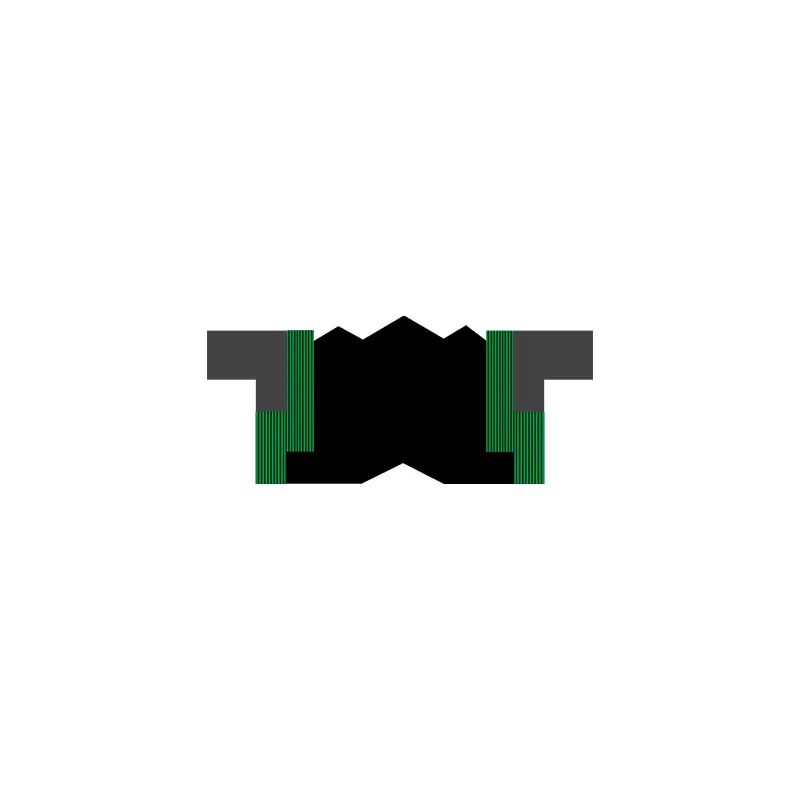

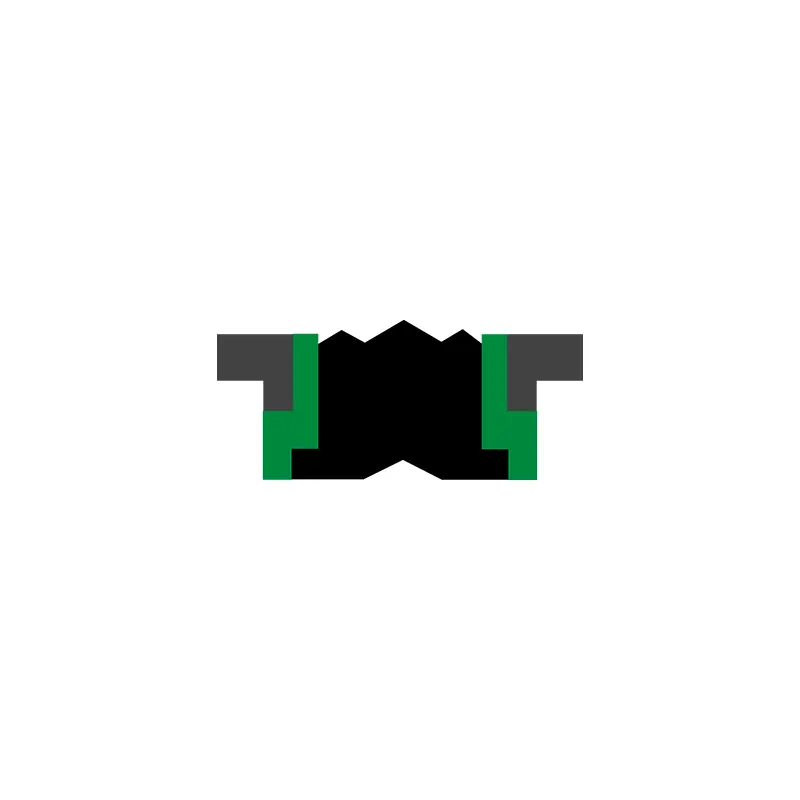

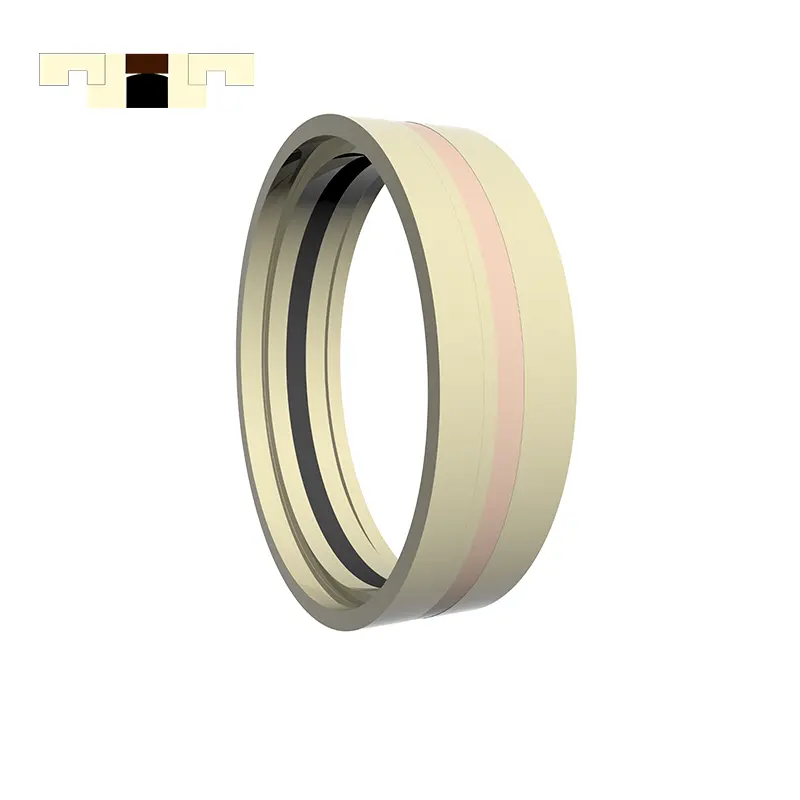

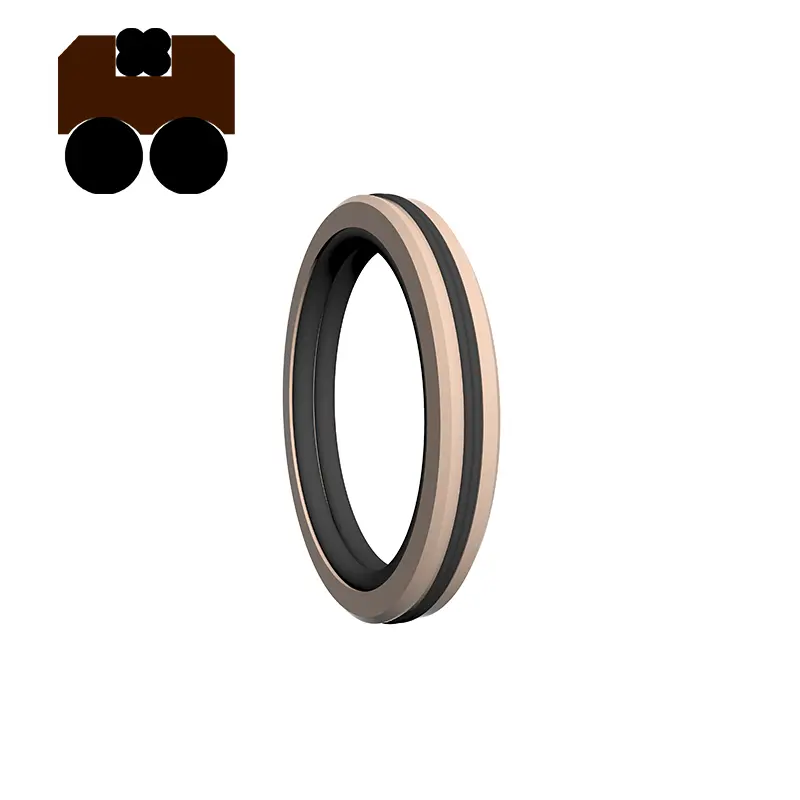

জিজিডিএতে একটি পিটিএফই-ভরা সিলিং রিং, দুটি এল-আকৃতির প্লাস্টিকের সমর্থন রিং এবং একটি ইলাস্টিক ফোর্স ও-রিং রয়েছে, যার সাথে ভাল সিলিং, দীর্ঘ জীবন, কম ঘর্ষণ, কোনও ক্রাইপিং এবং অন্যান্য বৈশিষ্ট্য রয়েছে। পিস্টন দ্বি -নির্দেশমূলক চাপ সিলিংয়ের জন্য উপযুক্ত।

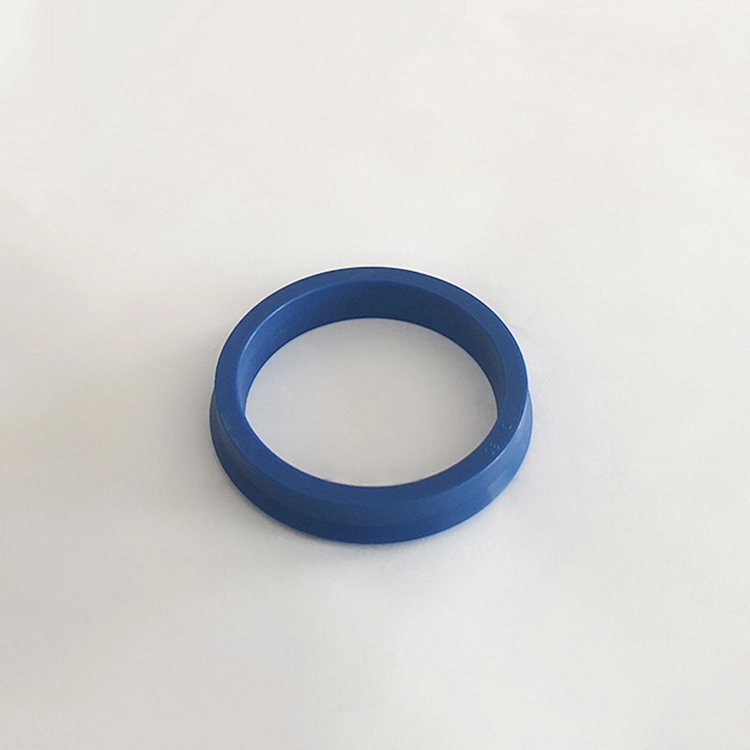

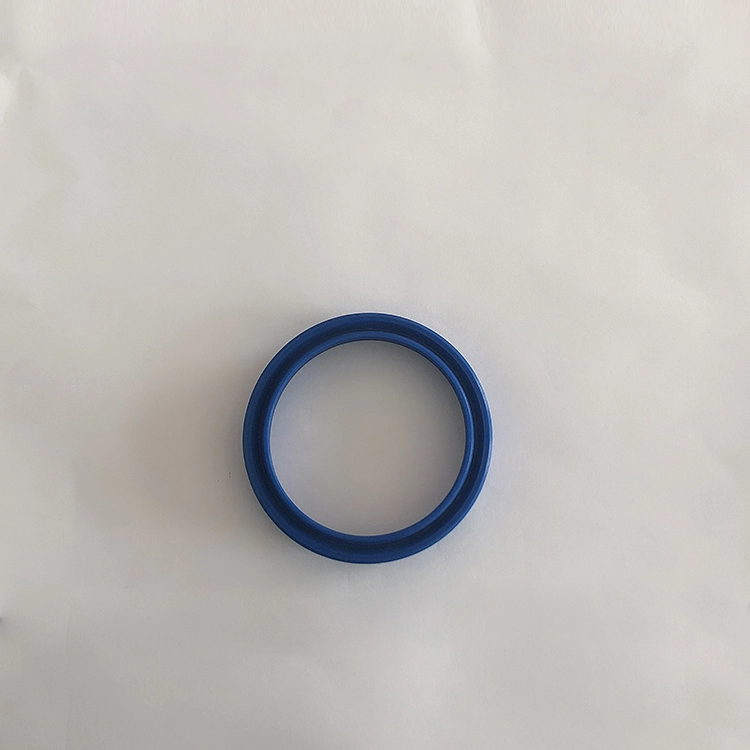

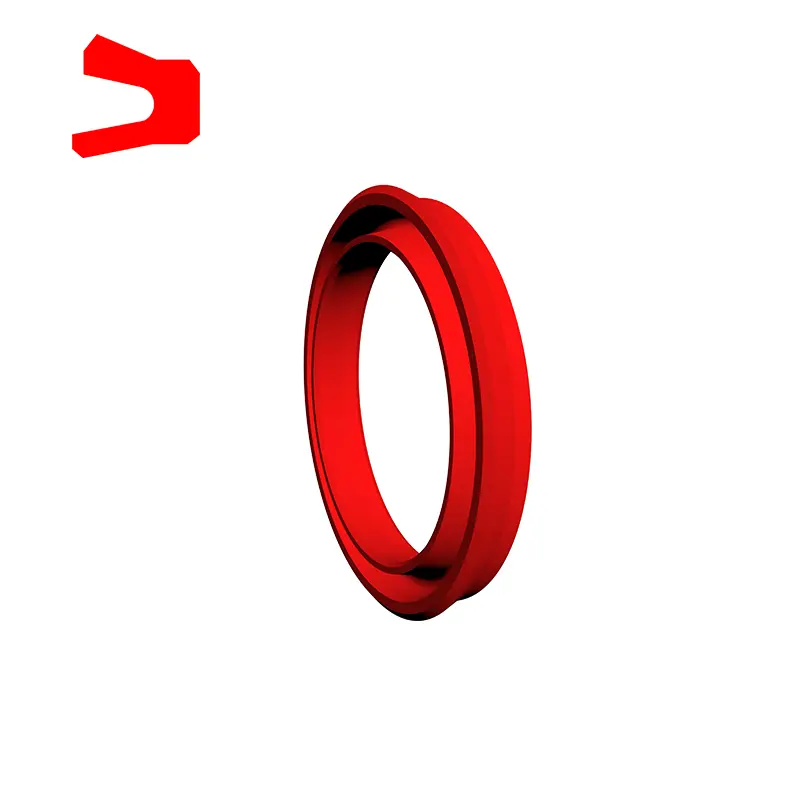

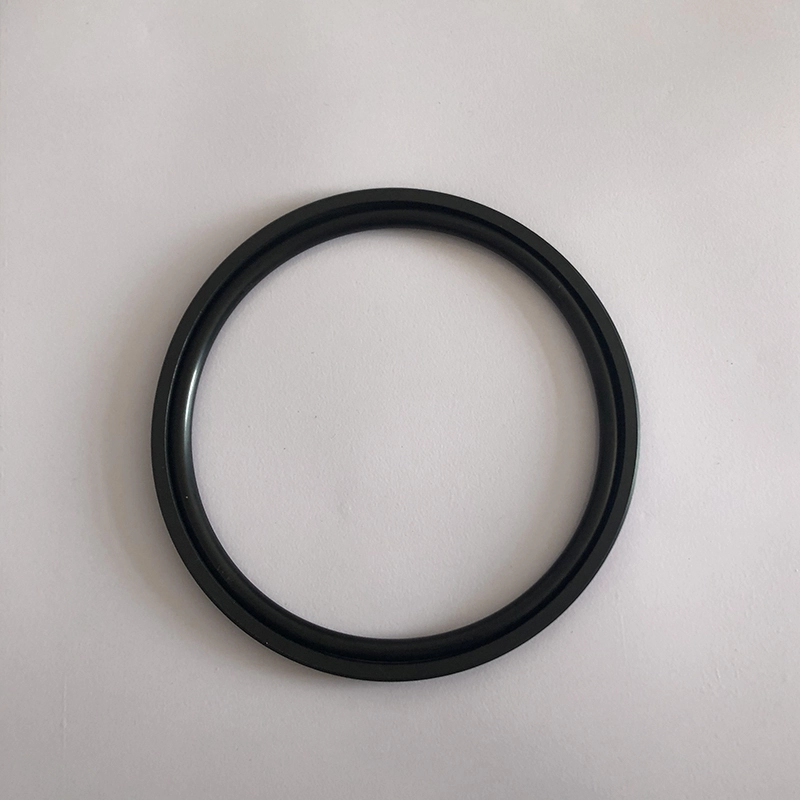

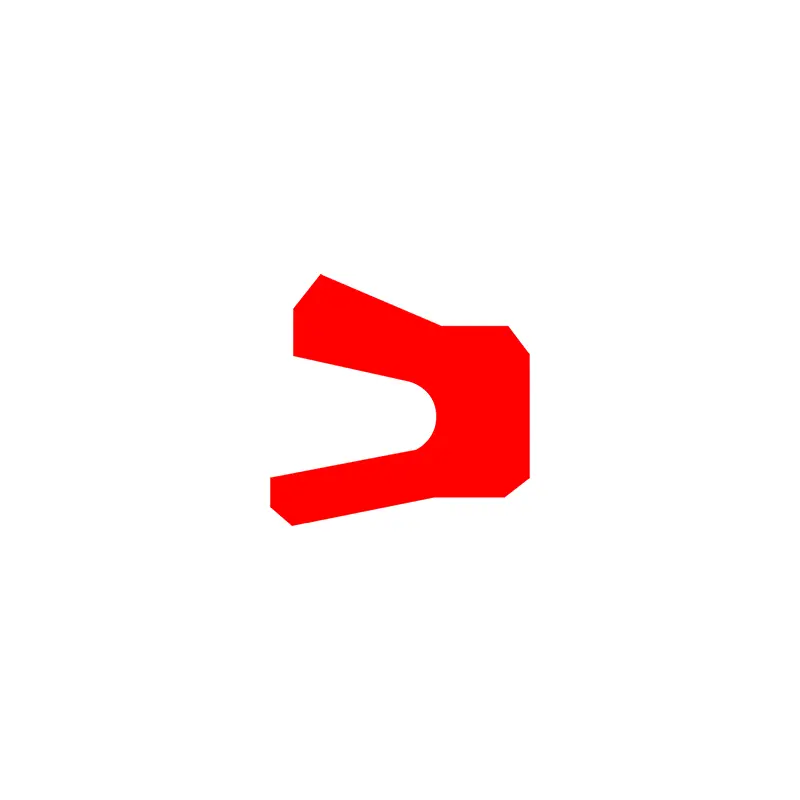

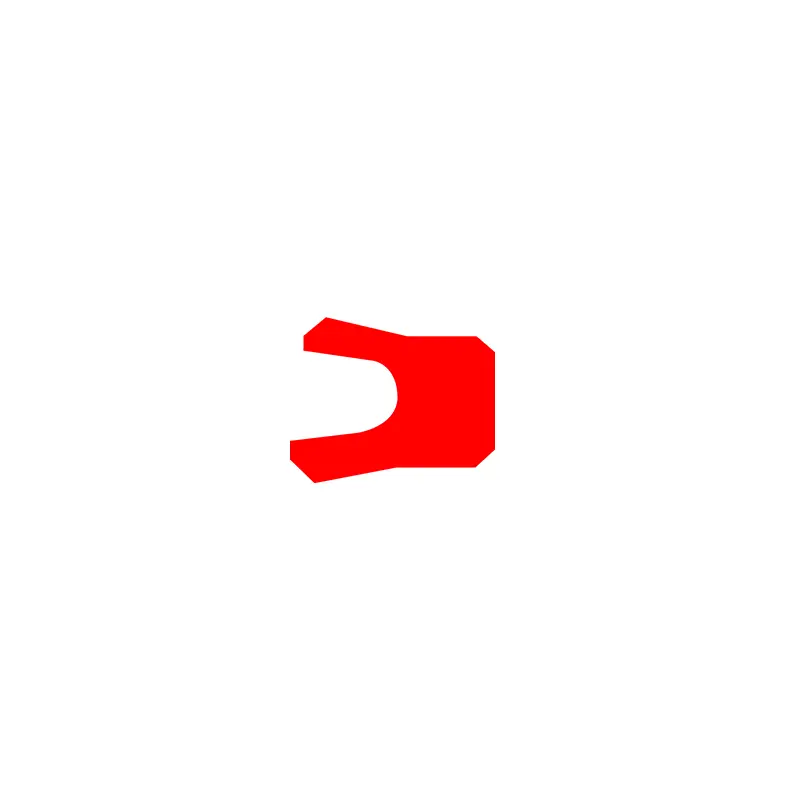

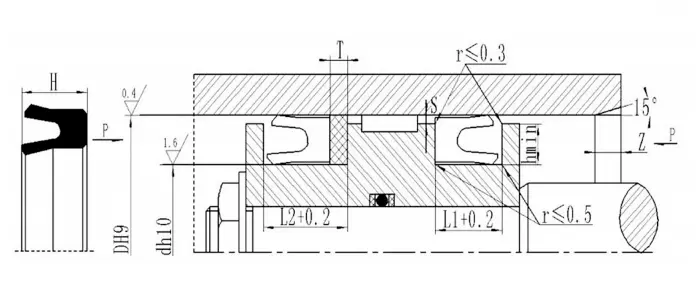

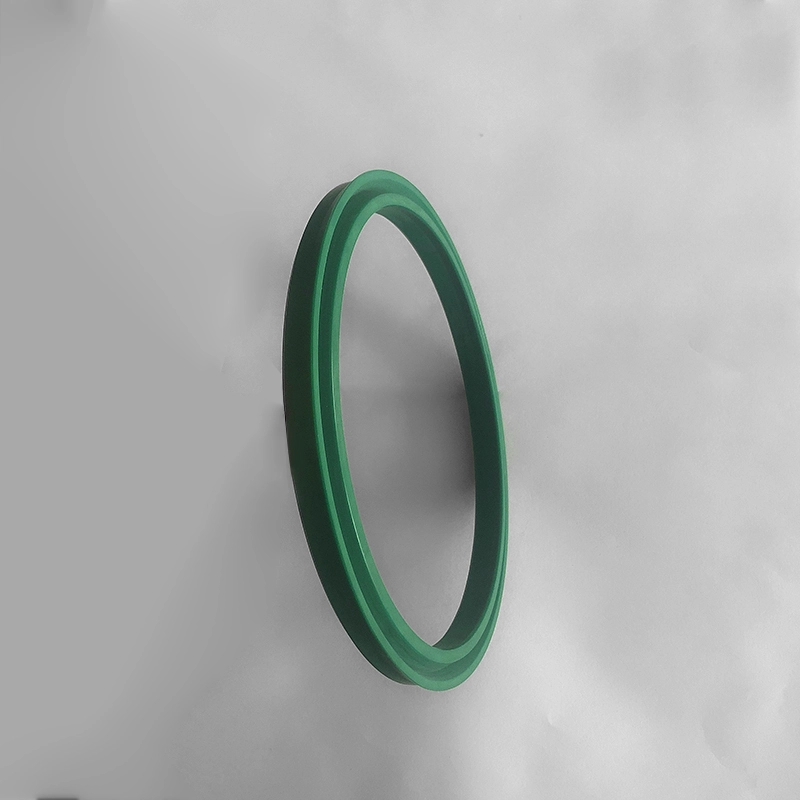

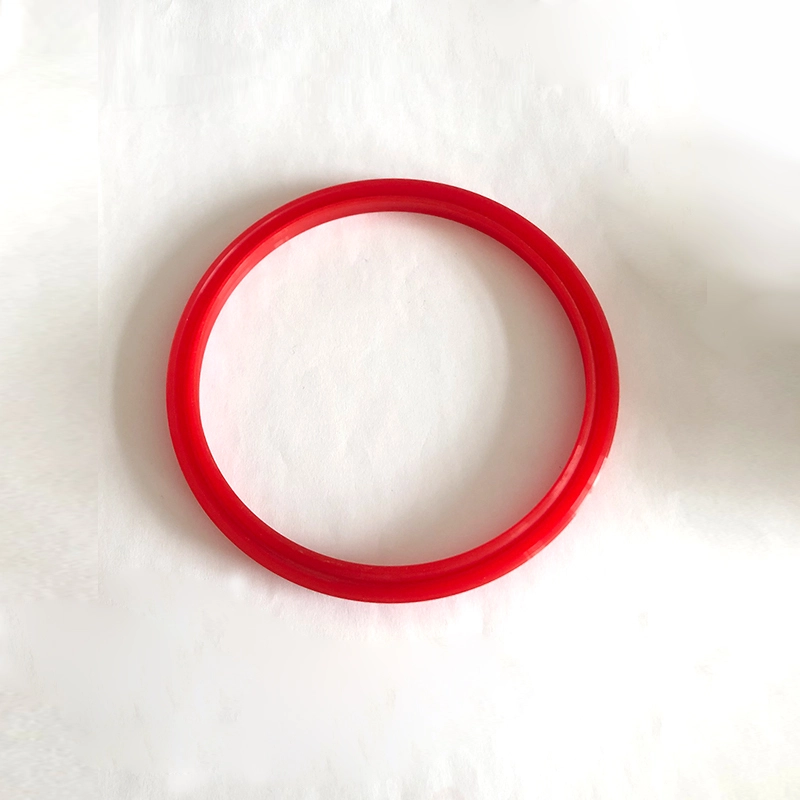

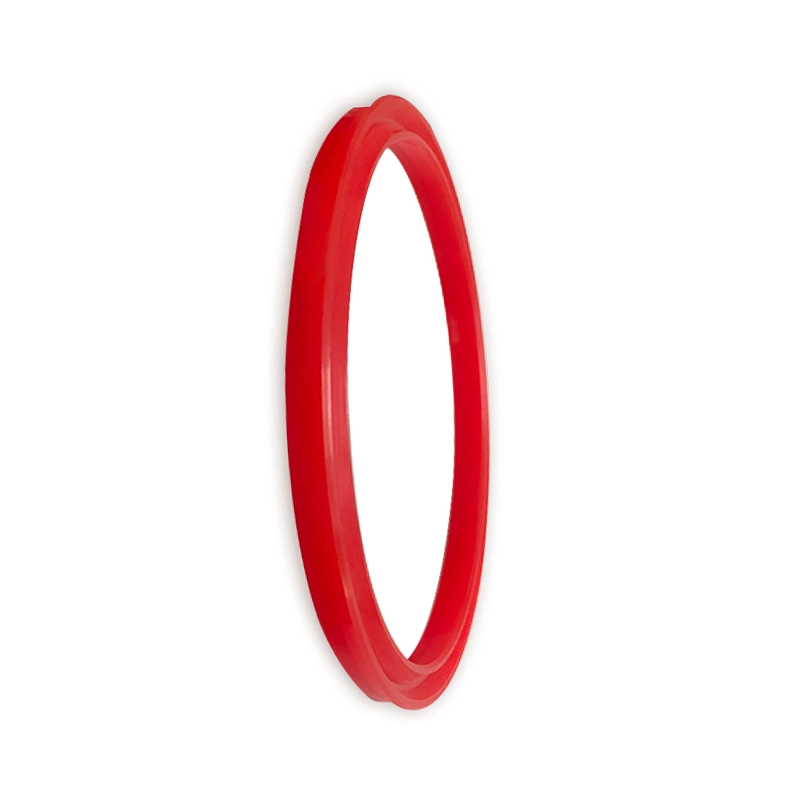

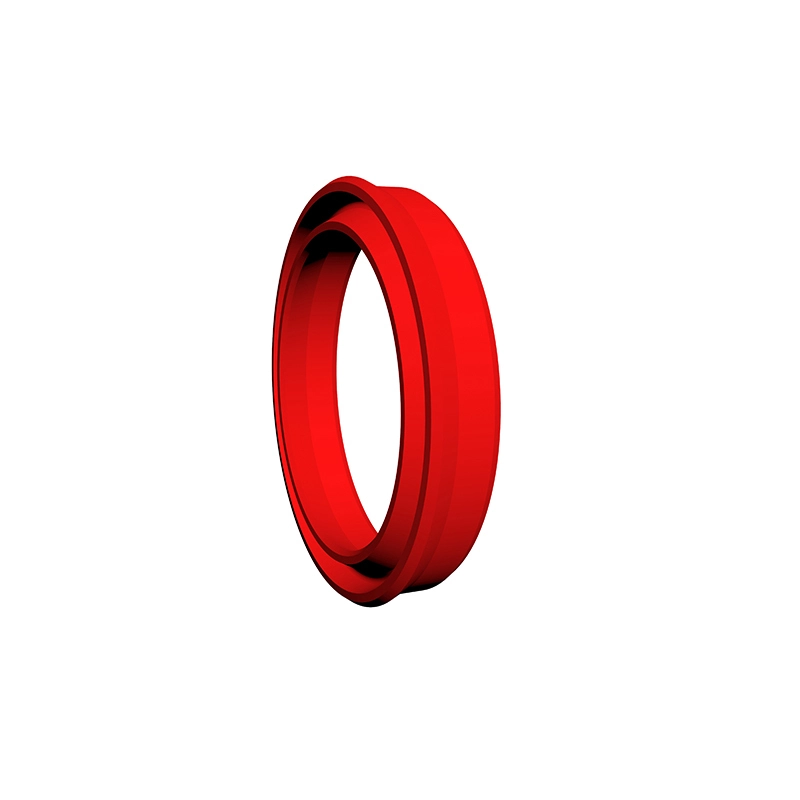

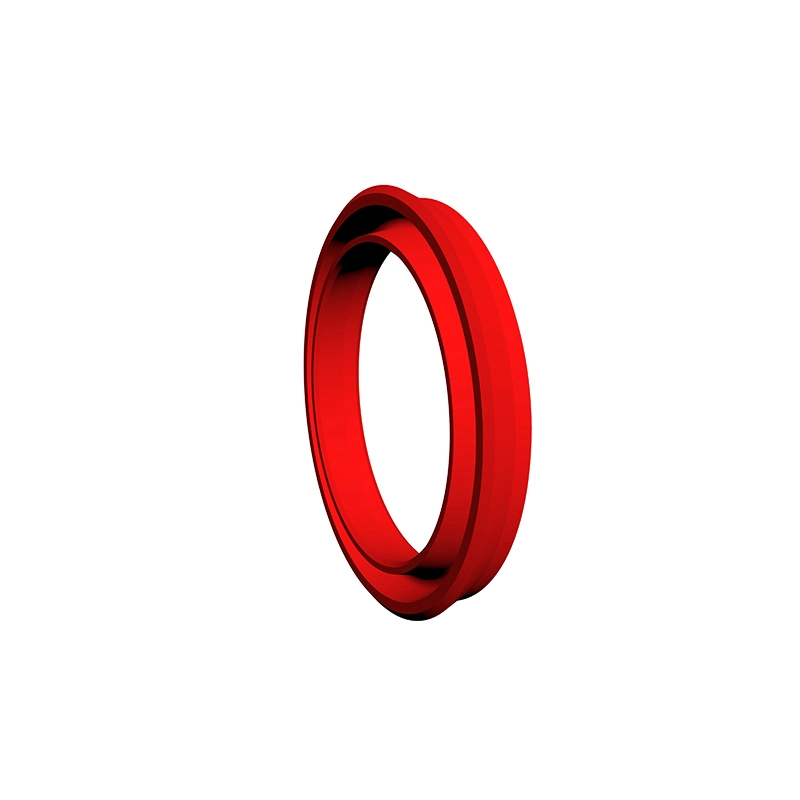

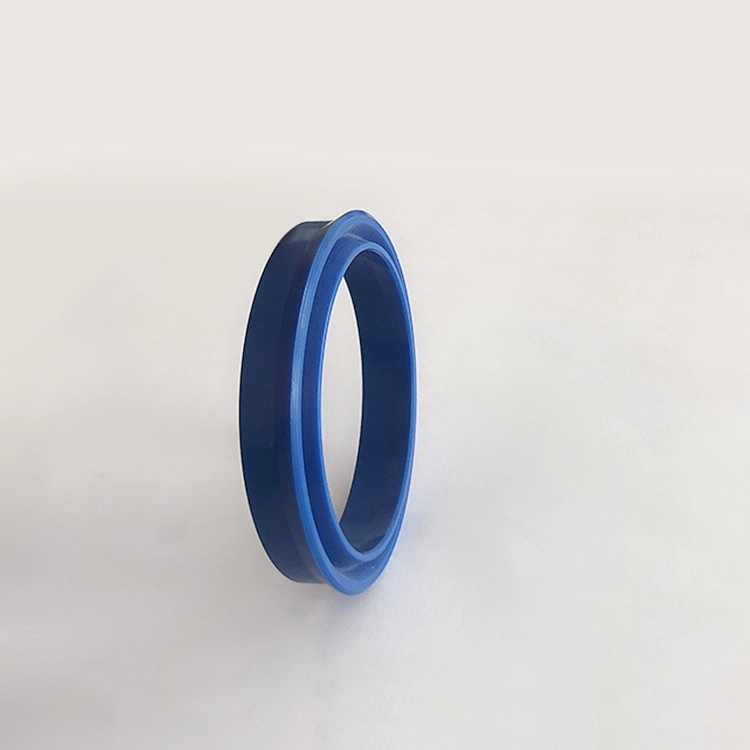

আরসিইউপি সিলিং রিং হ'ল একটি অসম্পূর্ণ সিল যা পিস্টনে বিশেষভাবে ব্যবহৃত হয়, হাইড্রোলিক রিক্রোকেটিং মোশন ওয়ান-ওয়ে সিলিংয়ের জন্য উপযুক্ত, ভাল সিলিং পারফরম্যান্স সহ। খাঁজটি আইএসও 5597 স্ট্যান্ডার্ডের সাথে সামঞ্জস্য করে। শ্যাফ্টের জন্য ওয়াইএক্সডি টাইপ সিলিং রিং হ'ল পিস্টনে বিশেষভাবে ব্যবহৃত একটি অসম্পূর্ণ সিল, ভাল সিলিং পারফরম্যান্স সহ হাইড্রোলিক রিক্রোয়েটিং মোশন ওয়ান-ওয়ে সিলিংয়ের জন্য উপযুক্ত। যখন 12 ~ 32 এমপিএর অধীনে ব্যবহৃত হয়, তখন হিলটিতে একটি রক্ষণাবেক্ষণ রিং প্রয়োজন। খাঁজটি জেবি/জেডকিউ 4265-97 স্ট্যান্ডার্ডের সাথে সামঞ্জস্য করে। বৈশিষ্ট্য:
1। হালকা লোড এবং মাঝারি লোডগুলিতে প্রযোজ্য;
2। উচ্চ-চাপ এবং নিম্নচাপ উভয় সিলিংয়ের জন্য ভাল সিলিং পারফরম্যান্স;
3। মিডিয়া প্রতিরোধের বিস্তৃত পরিসীমা সহ বিভিন্ন ধরণের উপকরণ উপলব্ধ;
4। সাধারণ কাঠামো এবং সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
উপাদান নির্বাচন:
আরসি 61, আরসি 62
1। ও-রিংগুলির উপকরণগুলি হতে পারে: R01 নাইট্রাইল রাবার (এনবিআর), R02 ফ্লুরোরবারবার (এফকেএম), ইত্যাদি
2। সিলিং রিং উপকরণ: স্ট্যান্ডার্ড মেটেরিয়াল পিটিএফই 3, অন্যান্য al চ্ছিক উপকরণ পিটিএফই 2, পিটিএফই 4, পিইউ ইত্যাদি
ঠিক আছে
1। ম্যাচিং আয়তক্ষেত্রাকার রিংয়ের উপাদান: R01 নাইট্রাইল রাবার
2। সিলিং রিংয়ের উপাদান: যৌগিক থার্মোপ্লাস্টিক উপাদান।

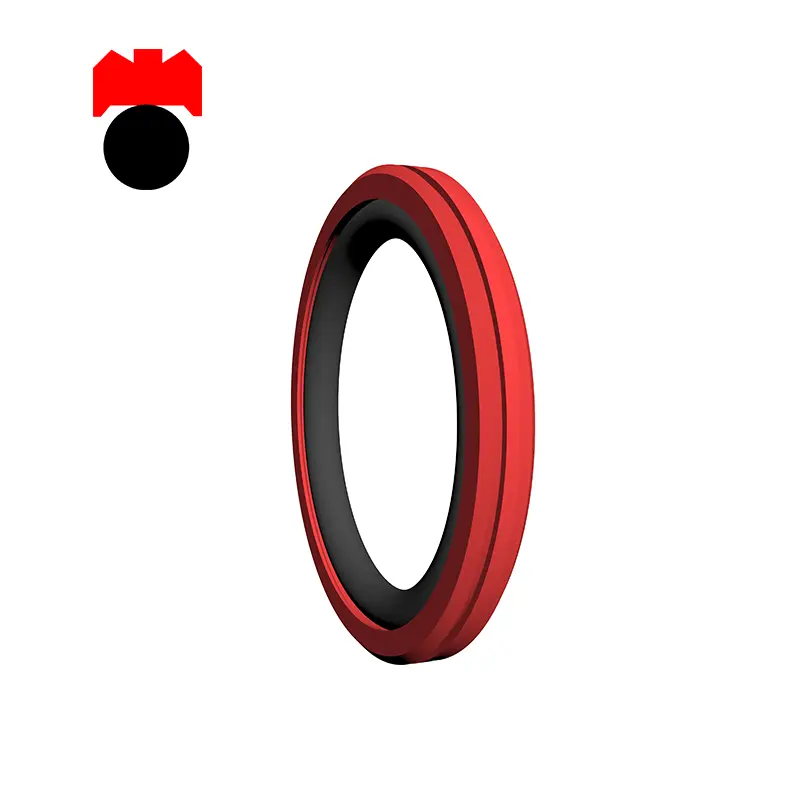

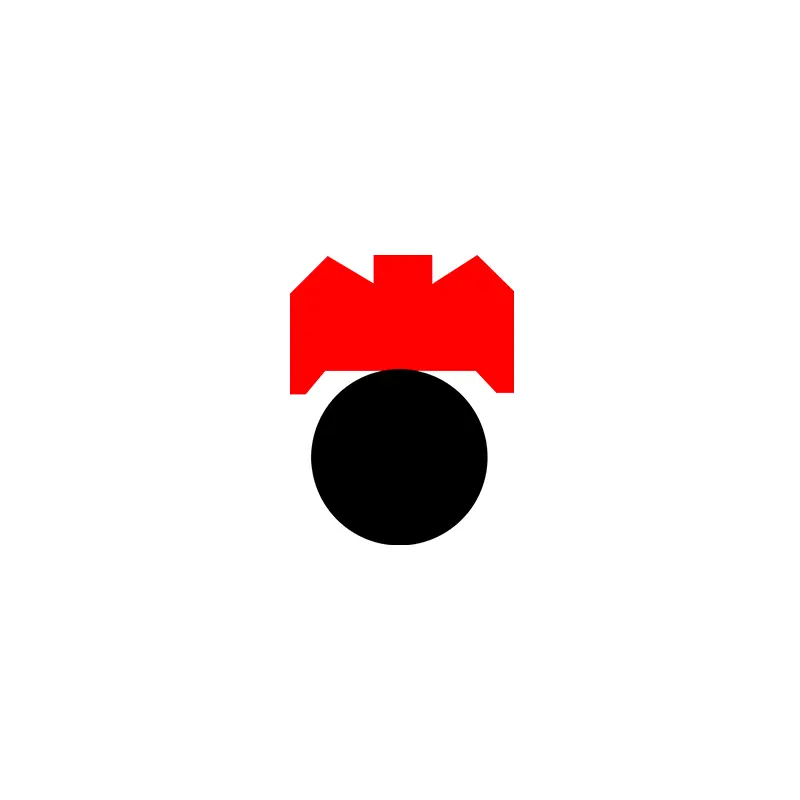

আরসি 63, আরসি 64, এসপিজি, আরসি 66, একিউ, একিউএফ
1। ও-রিংগুলির উপকরণগুলি হতে পারে: R01 নাইট্রাইল রাবার (এনবিআর), R02 ফ্লুরোরবারবার (এফকেএম), ইত্যাদি
2। সিলিং রিং উপকরণ: স্ট্যান্ডার্ড মেটেরিয়াল পিটিএফই 3, অন্যান্য al চ্ছিক উপকরণ পিটিএফই 1, পিটিএফই 2, পিটিএফই 4।
কেডাস, টিপিএম
1। ম্যাচিং রাবার রিং উপাদান: R01 নাইট্রাইল রাবার
2। রিং উপাদান ধরে রাখা: নাইলন পিএ/পলিওক্সিমেথিলিন পম
3। গাইড রিং: নাইলন পিএ/পলিওক্সিমেথিলিন পিওএম/পলিটেট্রাফ্লুওরোথিলিন পিটিএফই
জিডিকে কে, আরসি 67
1। উপলভ্য ইলাস্টোমার উপকরণ: R01 নাইট্রাইল রাবার (এনবিআর), R02 ফ্লুরোরবারবার (এফকেএম), ইত্যাদি
2। সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান পিটিএফই 3, অন্যান্য al চ্ছিক উপকরণ পিটিএফই 2, পিটিএফই 4।
3। রিং উপাদান ধরে রাখা: পিওএম/পিএ/পিটিএফই, পিটিএফই উপাদান ব্যবহার করা হয় যখন তাপমাত্রা 100 ডিগ্রি ছাড়িয়ে যায়।
Rcek
1। রিং উপাদান টিপুন: পলিটেট্রাফ্লুওরোথিলিন, নাইট্রাইল কাপড়, ফ্লুরোরবারবার কাপড়, নাইলন, পলিওক্সিমেথিলিন
2। ভি-রিং উপাদান: পলিটেট্রাফ্লুওরোথিলিন, নাইট্রাইল রাবার, নাইট্রাইল কাপড়, ফ্লোরোরবারবার, ফ্লোরোরবারবার কাপড়
3। সমর্থন রিং উপাদান: নাইট্রাইল কাপড়, ফ্লুরোরবারবার কাপড়, নাইলন, পলিক্সাইমিথিলিন, পলিটেট্রাফ্লুওরোথিলিন
আরসিকেআর, আরপিডাব্লু
1। আয়তক্ষেত্রাকার রিং উপাদানগুলির সাথে মেলে: আরও 1 নাইট্রাইল রাবার (এনবিআর)
2। সিলিং রিং উপাদান: পু

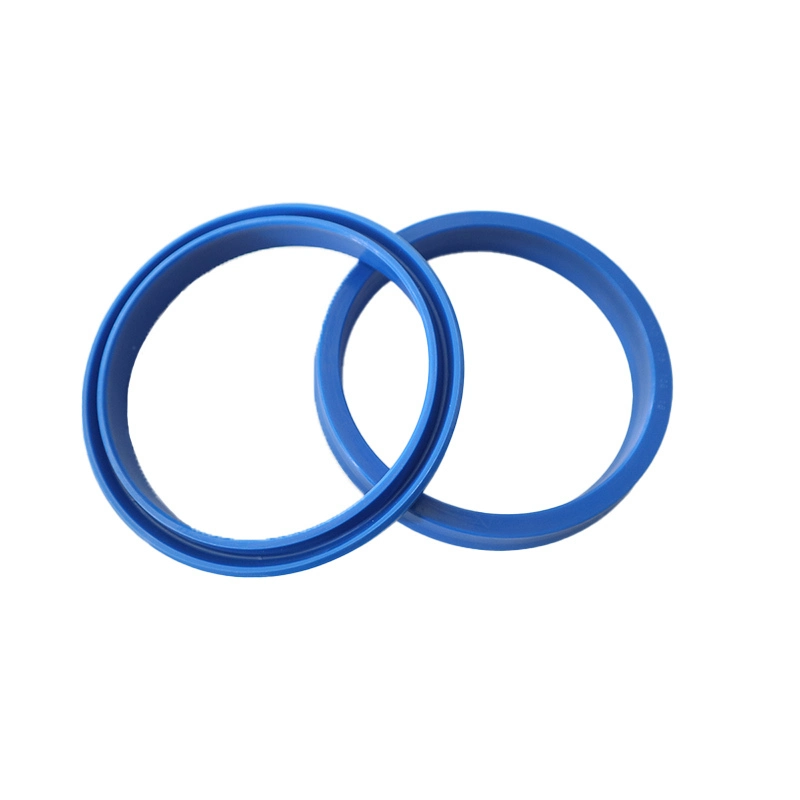

Yxd
Al চ্ছিক নাইট্রাইল রাবার (আর 01), ফ্লুরোরবারবার (আর 02), পলিউরেথেন (পিইউ) ইত্যাদি ইত্যাদি
অর্ডার উদাহরণ:
অর্ডার মডেল আরসি 61-40x29x4.2-PTFE3-R01 অর্ডারিং মডেল RC61-B-40x29x4.2-PTFE3-R02
আরসি 61-গ্লাইড রিং আরসি 61-বি-হোল সিল ডিএক্সডিএক্স এল-ম্যাটারিয়াল কোড
আরসি 62-80x60x10-PTFE3-R01 আরসি 62-মডেল ডিএক্সডিএক্সএল পিটিএফই 3, আর 01 উপাদান কোড
অর্ডার মডেল ওকে -80x59x8 সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ
অর্ডার মডেল আরসি 63-80-পিটিএফই 3-আর 01 বা এসপিজিসি -80-পিটিএফই 3-আর 01
আরসি 63/এসপিজিসি-মডেল 80-সিলিন্ডার ব্যাস ডি পিটিএফই 3-পিটিএফই উপাদান কোড আর 01-ও-রিং উপাদান কোড

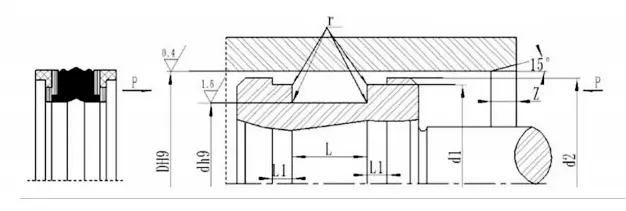

অর্ডার মডেল কেডিএস -80x60x22.4 সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ (এল)
অর্ডার মডেল টিপিএম -80x60x22.4 সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ (এল)
অর্ডার উদাহরণ: GDKK-80*62*43*22.5-R01
অর্ডার মডেল আরসি 64-80-পিটিএফই 3-আর 01
আরসি 64-মডেল 80-সিলিন্ডার ব্যাস ডি পিটিএফই 3-পিটিএফই উপাদান কোড আর 01-ও-রিং উপাদান কোড
ক্রম উদাহরণ: এসপিজি-ডি*ডি*এল-পিটিএফই 3-আর 01 (বাইরের ব্যাস*অভ্যন্তরীণ ব্যাস*খাঁজ প্রস্থ) পিটিএফই 3, আর 01-ম্যাটারিয়াল কোড
আরসি 66
অর্ডার মডেল RC67-100x85x12.5-PTFE3-R01 বা SPGW-100x85X12.5-PTFE3 -R01
মডেল-সিলিন্ডার ব্যাস এক্স খাঁজ নীচে ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড আর 01 ইলাস্টোমার উপাদান কোড
Rcek
| মডেল | উপকরণ | প্রযোজ্য পরিসীমা | সিলিং |
| Rcek-a | ভি-রিং: এনবিআর কাপড়, চাপ রিং, সমর্থন রিং: এনবিআর কাপড়/পিএ/পিওএম/পিটিএফই | সাধারণ তাপমাত্রা, উচ্চ চাপ | ভাল |
| Rcek-b | ভি-রিং: এফকেএম কাপড়, চাপের রিং, সমর্থন রিং: এফকেএম কাপড়/পিটিএফই | উচ্চ তাপমাত্রা, উচ্চ চাপ | ভাল |
| আরসিইকে-সি | ভি-রিং: এনবিআর, চাপ রিং, সমর্থন রিং: এনবিআর কাপড়/পিএ/পিওএম/পিটিএফই | সাধারণ তাপমাত্রা, মাঝারি এবং নিম্নচাপ | দুর্দান্ত |
| Rcek-d | ভি-রিং: এফকেএম, চাপ রিং, সমর্থন রিং: এফকেএম কাপড়/পিটিএফই | উচ্চ তাপমাত্রা, মাঝারি এবং নিম্নচাপ | দুর্দান্ত |
| Rcek-e | ভি-রিং: এনবিআর এবং এনবিআর কাপড়ের সংমিশ্রণ, চাপ রিং, সমর্থন রিং: এনবিআর কাপড়/পিএ/পিওএম/পিটিএফই | সাধারণ তাপমাত্রা, মাঝারি এবং উচ্চ চাপ | দুর্দান্ত |
| Rcek-f | ভি-রিং: এফকেএম এবং এফকেএম কাপড়ের সংমিশ্রণ, চাপ রিং, সমর্থন রিং: এফকেএম কাপড়/পিটিএফই | উচ্চ তাপমাত্রা, মাঝারি এবং উচ্চ চাপ | মেলা |
| Rcek-g | ভি-রিং, চাপ রিং, সমর্থন রিং: পিটিএফই 1/পিটিএফই 2/পিটিএফই 3/পিটিএফই 4 | উচ্চ তাপমাত্রা এবং উচ্চ চাপ ক্ষয়কারী মিডিয়া | দুর্দান্ত |
| Rcek-h | ভি-রিং: পিইউ, চাপ রিং, সমর্থন রিং: পু/পিএ/পিওএম/পিটিএফই | সাধারণ তাপমাত্রা, মাঝারি এবং উচ্চ চাপ | সিলিং |
| অর্ডার মডেল আরসিইকে-এ -120 × 95x25.3 মডেল সিলিন্ডার ব্যাস এক্স গ্রোভ নীচে ব্যাস এক্স গ্রোভ প্রস্থ | |||
আক
আকফ
Rckr
আরপিডাব্লু
টিডিএ
চাম্পার দৈর্ঘ্য
| সিলিন্ডার ব্যাসের পরিসীমা | চ্যামফার দৈর্ঘ্য E≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
টিডিএমএ
জিজিডিএ
Rcup
অর্ডার উদাহরণ: অর্ডার মডেল আরসিইউপি ডি 63 × 48 × 10 সিলিন্ডার ব্যাস × খাঁজ ব্যাস × সিলের উচ্চতা

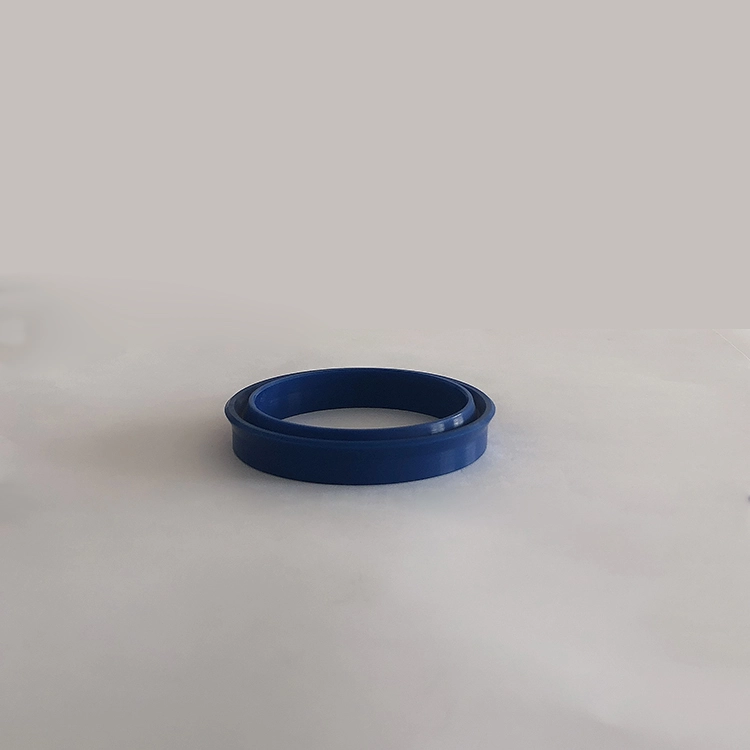

Yxd
অর্ডার মডেল YXD63 × 51 × 14-R01 সিলিন্ডার ব্যাস × খাঁজ ব্যাস × সিল উচ্চতা-উপাদান কোড
স্পেসিফিকেশন:

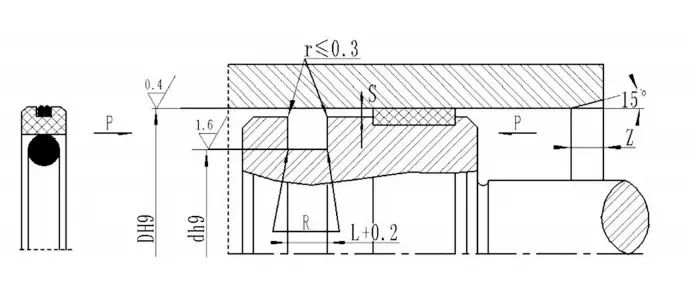

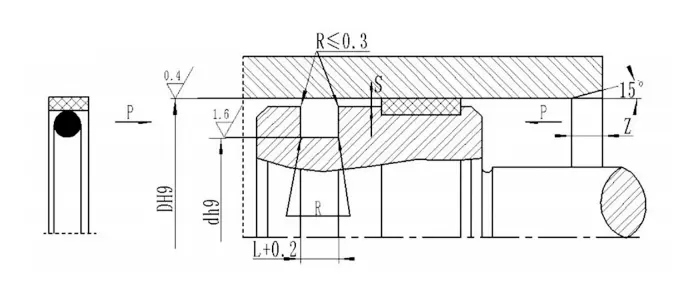

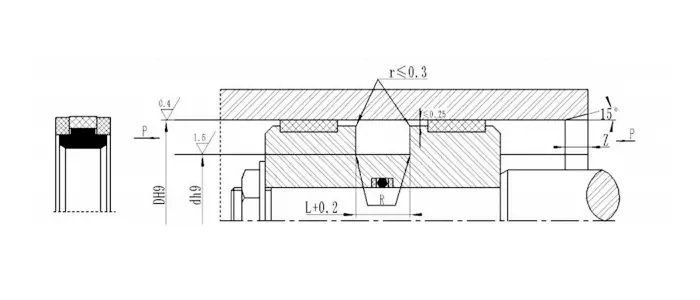

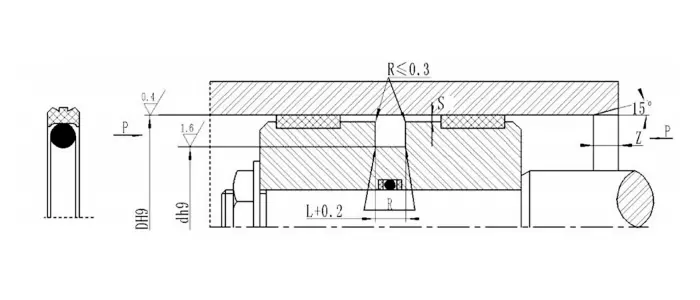

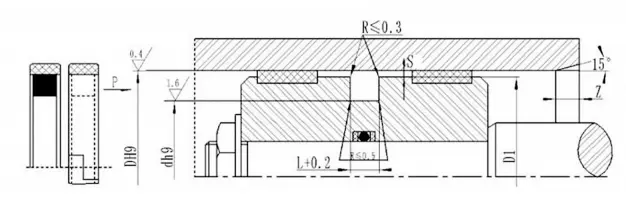

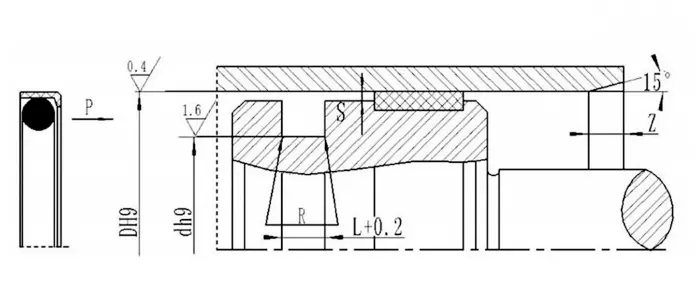

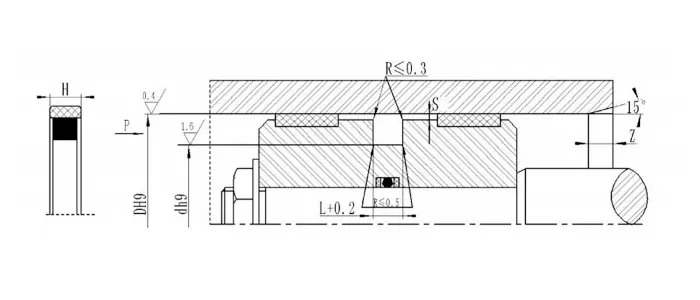

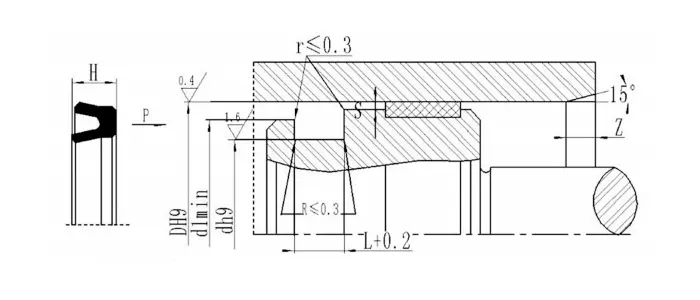

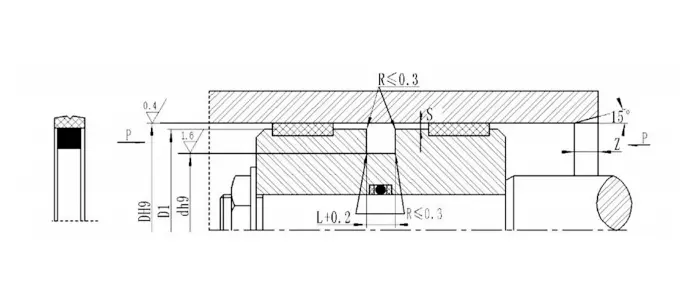

আরসি 61| অ্যাপারচার রেঞ্জ ডি এইচ 9 |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স স্ম্যাক্স | বৃত্তাকার কোণ Rmax |
চাম্পার জেডমিন |

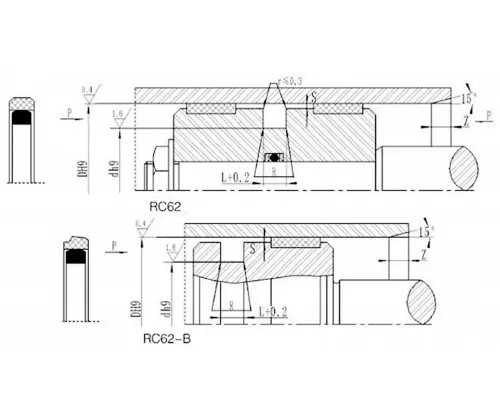

ও-রিং তারের ব্যাস | |||
| স্ট্যান্ডার্ড টাইপ | হালকা লোড | ভারী বোঝা | 0 ~ 20 এমপিএ | 20 ~ 40 এমপিএ | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | ডি -4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | ডি -7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | ডি -11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | ডি -15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | ডি -21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | ডি -24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | ডি -28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | ডি -38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| দ্রষ্টব্য: 1। গর্ত ব্যাসের জন্য ≤30 মিমি, এটি খোলা খাঁজ ব্যবহার করার পরামর্শ দেওয়া হয়। | |||||||||
| 2। চাপের জন্য> 40 এমপিএর জন্য, সিলের মূল অঞ্চলটি এস ম্যাক্স এইচ 8/এফ 8 ফিট সহনশীলতা ব্যবহার করে | |||||||||
| অ্যাপারচার রেঞ্জ ডি এইচ 9 |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স স্ম্যাক্স | বৃত্তাকার কোণ Rmax |
চাম্পার জেডমিন |
|
| 0-20 এমপিএ | 20 ~ 40 এমপিএ | |||||
| 20 ~ 49.9 | ডি -10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | ডি -15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | ডি -20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | ডি -25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | ডি -30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | ডি -35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | ডি -40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| দ্রষ্টব্য: 1। গর্ত ব্যাসের জন্য ≤ 30 মিমি, এটি খোলা খাঁজ ব্যবহার করার পরামর্শ দেওয়া হয়। | ||||||
| 2। চাপের জন্য> 40 এমপিএর জন্য, সিলের মূল অঞ্চলটি এস সর্বোচ্চ এইচ 8/এফ 8 ফিট সহনশীলতা ব্যবহার করে। | ||||||
| মডেল | DH9 | DH9 | L+0.2 | ডি 1 | মডেল | DH9 | DH9 | L+0.2 | ডি 1 | মডেল | DH9 | DH9 | L+0.2 | ডি 1 |
| ওকে -25*16*4.2 | 25 | 16 | 4.2 | 24.3 | ওকে -90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | ওকে -160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| ওকে -32*21*4.2 | 32 | 21 | 4.2 | 31.3 | ওকে -95*74*8.0 | 95 | 74 | 8.0 | 94.0 | ওকে -170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| ওকে -40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | ওকে -100*79*8.0 | 100 | 79 | 8.0 | 99.0 | ওকে -180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| ওকে -40*29*4.2 | 40 | 29 | 4.2 | 39.3 | ওকে -100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | ওকে -190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| ওকে -50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | ওকে -105*84*8.0 | 105 | 84 | 8.0 | 103.8 | ওকে -200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| ওকে -50*39*4.2 | 50 | 39 | 4.2 | 49.3 | ওকে -110*89*8.0 | 110 | 89 | 8.0 | 108.8 | ওকে -210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| ওকে -60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | ওকে -110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | ওকে -220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| ওকে -60*49*4.2 | 60 | 49 | 4.2 | 59.3 | ওকে -115*94*8.0 | 115 | 94 | 8.0 | 113.8 | ওকে -230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| ওকে -63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | ওকে -120*99*8.0 | 120 | 99 | 8.0 | 118.3 | ওকে -240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| ওকে -63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | ওকে -125*104*8.0 | 125 | 104 | 8.0 | 123.8 | ওকে -250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| ওকে -70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | ওকে -125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | ওকে -280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| ওকে -70*59*4.2 | 70 | 59 | 4.2 | 69.3 | ওকে -130*109*8.0 | 130 | 109 | 8.0 | 128.8 | ওকে -300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| ওকে -75*54*8.0 | 75 | 54 | 8.0 | 74.2 | ওকে -130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | ওকে -320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| ওকে -75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | ওকে -135*114*8.0 | 135 | 114 | 8.0 | 133.5 | ওকে -330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| ওকে -80*59*8.0 | 80 | 59 | 8.0 | 79.0 | ওকে -135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | ওকে -350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| ওকে -80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | ওকে -140*119*8.0 | 140 | 119 | 8.0 | 138.8 | ওকে -370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| ওকে -85*64*8.0 | 85 | 64 | 8.0 | 84.0 | ওকে -145*124*8.0 | 145 | 124 | 8.0 | 143.8 | ওকে -420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| ওকে -90*69*8.0 | 90 | 69 | 8.0 | 89.0 | ওকে -150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

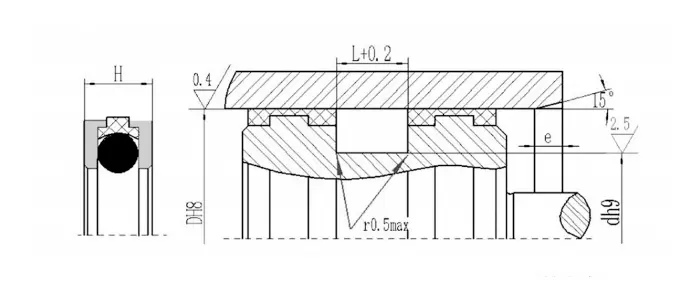

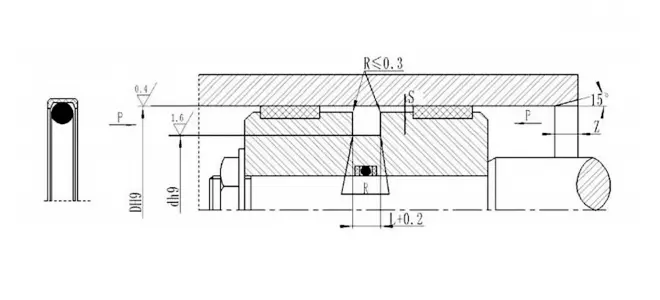

| অ্যাপারচার রেঞ্জ ডি এইচ 9 |
খাঁজ ব্যাস ডি এইচ 9 | খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স Sমাx |
বৃত্তাকার কোণ Rmax |
চাম্পার Zমিনিট |
ও-রিং তারের ব্যাস dO |
|
| জলবাহী | বায়ুসংক্রান্ত এবং জলবাহী কম ঘর্ষণ | ||||||
| 6 ~ 13 | ডি -3 | ডি -3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | ডি -4 | ডি -4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | ডি -6 | ডি -6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | ডি -10 | ডি -10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | ডি -15 | ডি -15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |

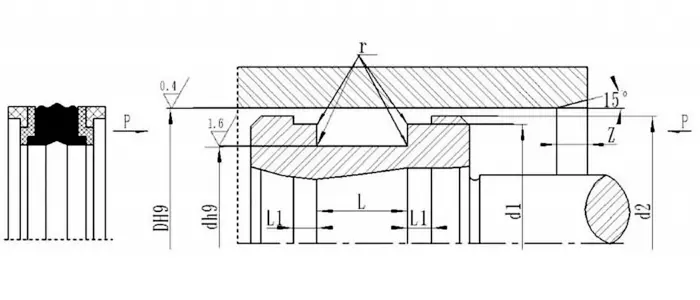

| মডেল | আকার | মডেল | আকার | ||||||||||
| D | d | ডি 1 | ডি 2 | L | এল 1 | D | d | ডি 1 | ডি 2 | L | এল 1 | ||
| কেডিএস -20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | কেডাস -25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| কেডাস -২২ | 22 | 13 | 19 | 21 | 13.5 | 2.1 | কেডাস -28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| কেডাস -25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | কেডাস -30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| পণ্য নম্বর | D | d | b | d2 | d3 | a | c | f | e |
| Gdkk-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| Gdkk-45 | 45 | 31 | 37 | 41 | |||||
| Gdkk-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| Gdkk-56 | 56 | 40 | 48 | 52 | |||||
| Gdkk-63 | 63 | 47 | 55 | 59 | |||||
| Gdkk-65 | 65 | 49 | 57 | 61 | |||||
| Gdkk-70 | 70 | 54 | 62 | 66 | |||||
| Gdkk-75 | 75 | 59 | 67 | 71 | |||||
| Gdkk-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| Gdkk-85 | 85 | 67 | 77 | 81 | |||||
| Gdkk-90 | 90 | 72 | 82 | 86 | |||||
| Gdkk-95 | 95 | 77 | 87 | 91 | |||||
| জিডিকে -100 | 100 | 82 | 92 | 96 | 10 | ||||
| জিডিকে -110 | 110 | 92 | 102 | 106 | |||||
| জিডিকে -115 | 115 | 97 | 107 | 111 | |||||
| জিডিকে -120 | 120 | 102 | 112 | 116 |
| অ্যাপারচার রেঞ্জ ডি এইচ 9 |
খাঁজ ব্যাস DH9 |
খাঁজ প্রস্থ L+0.2 |
বৃত্তাকার কোণ Rmax |
রেডিয়াল ক্লিয়ারেন্স স্ম্যাক্স |
চাম্পার জেডমিন |
ও-রিং তারের ব্যাস dO |
| 14 ~ 22.9 | ডি -5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | ডি -6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | ডি -10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | ডি -13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| দ্রষ্টব্য: সিলিন্ডার ব্যাস ≤30 মিমি জন্য, খোলা খাঁজ প্রস্তাবিত। | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| অর্ডার উদাহরণ: আরসি 66-ডি*ডি*এল-পিটিএফই 3-আর 01 (বাইরের ব্যাস*অভ্যন্তরীণ ব্যাস*খাঁজ প্রস্থ) পিটিএফই 3, আর 01- উপাদান কোড | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| দ্রষ্টব্য: মাত্রাগুলি এই টেবিলে তালিকাভুক্ত নয়, দয়া করে আমাদের সাথে যোগাযোগ করুন। | ||||||||||||||||||
| DH9 | ডি এইচ 9 | L+0.2 | Z | R |
|
DH9 | ডি এইচ 9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| স্পেসিফিকেশন এবং মাত্রা | ||||||||||
| সিলিন্ডার ব্যাস | নীচে ব্যাস | বেস ব্যাস | প্রস্থ | গাইড ন্যূনতম |
|
সিলিন্ডার ব্যাস | নীচে ব্যাস | বেস ব্যাস | প্রস্থ | গাইড ন্যূনতম |
| DH9 | ডি এইচ 9 | ডি 1 | L | Z | DH9 | ডি এইচ 9 | ডি 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| অর্ডার উদাহরণ aq0800 80 × 64.5 × 6.3 (d × d × l) ptfe3-r01 ptfe3 r01-material কোড | ||||||||||||||||
| পণ্য নম্বর | D | d | L+0.2 | Rমাx |
|
পণ্য নম্বর | D | d | L+0.2 | Rমাx |
|
পণ্য নম্বর | D | d | L+0.2 | Rমাx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| ADD0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| অর্ডার উদাহরণ aqf0800 80 × 67 × 8.3 (d × d × l) ptfe3-r01 উপাদান কোড | ||||||||||||||||
| পণ্য নম্বর |
D এইচ 9 |
d এইচ 9 |
L+0.2 | Rমাx |
|
পণ্য নম্বর |
D এইচ 9 |
d এইচ 9 |
L+0.2 | Rমাx |
|
পণ্য নম্বর |
D এইচ 9 |
d এইচ 9 |
L+0.2 | Rমাx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | ডি 1 |
|
D | d | L | ডি 1 |
|
D | d | L | ডি 1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| অ্যাপারচার রেঞ্জ ডি এইচ 9 |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স স্ম্যাক্স | বৃত্তাকার কোণ Rmax |
চাম্পার Z |
ও-রিং তারের ব্যাস | |||
| স্ট্যান্ডার্ড টাইপ আরপিডাব্লু |
হালকা লোড আরপিডাব্লু-কিউ |
ভারী বোঝা আরপিডাব্লু-জেড |
0 ~ 20 এমপিএ | 20-40 এমপিএ | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | ডি -4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | ডি -7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | ডি -11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | ডি -15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | ডি -21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | ডি -24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | ডি -28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | ডি -38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| দ্রষ্টব্য: 1। গর্ত ব্যাসের জন্য ≤ 30 মিমি, এটি খোলা খাঁজ ব্যবহার করার পরামর্শ দেওয়া হয়। | |||||||||
| 2। চাপের জন্য> 40 এমপিএর জন্য, সিলের মূল অঞ্চলটি H8/F8 ফিট সহনশীলতা ব্যবহার করে। | |||||||||
|
|
|||||||||||||
| অর্ডার নম্বর | ডিএইচ 8 | DH9 | এল+0.2 |
|
অর্ডার নম্বর | ডিএইচ 8 | DH9 | এল+0.2 |
|
অর্ডার নম্বর | ডিএইচ 8 | DH9 | এল+0.2 |
| TDA0400 | 40 | 32 | 7.5 | টিডিএ 1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | Tda3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| Tda0630a | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| Tda0650a | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | Tda6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| দ্রষ্টব্য: প্রয়োজনীয় স্পেসিফিকেশনগুলি যদি এই টেবিলটিতে না থাকে তবে দয়া করে আমাদের সাথে যোগাযোগ করুন। | |||||||||||||

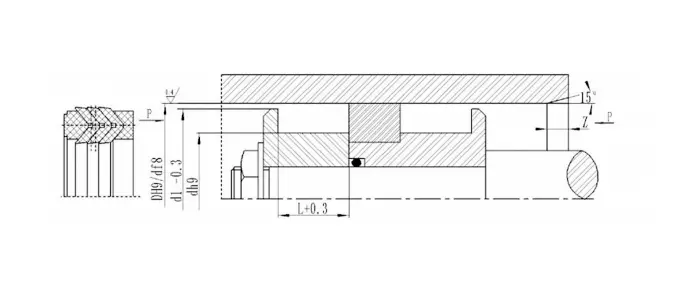

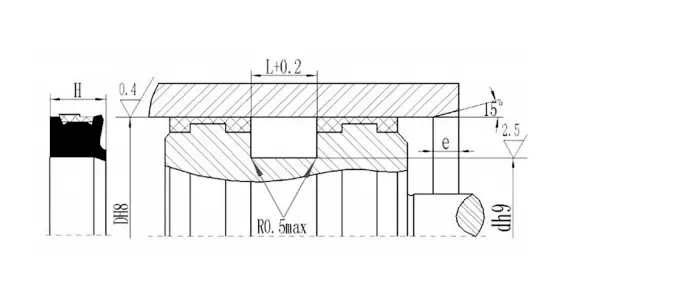

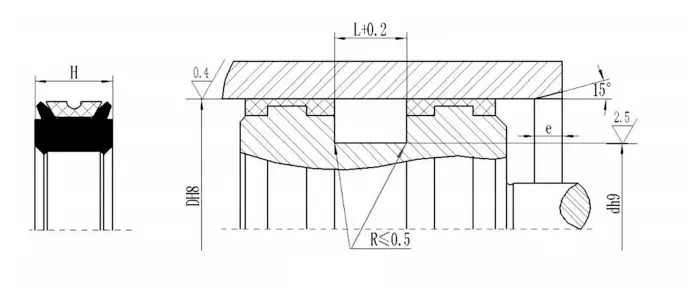

| ইনস্টলেশন মাত্রা |
|
|
|
|
|
|
|
|
|
|
|
চাম্পার দৈর্ঘ্য | |||||
| সিলিন্ডার ব্যাস 8 | খাঁজ নীচে ব্যাস 9 | স্লট প্রস্থ এল+0.2 | সিল উচ্চতা এইচ |
|
|
সিলিন্ডার ব্যাসের পরিসীমা | চাম্পার দৈর্ঘ্য ই | ||||||||||
| 40-120 | ডি -10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | ডি -12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | ডি -14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | ডি -16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| অর্ডার নম্বর | ডিএইচ 8 | DH9 | L+0.2 |
|
অর্ডার নম্বর | ডিএইচ 8 | DH9 | L+0.2 |
|
অর্ডার নম্বর | ডিএইচ 8 | DH9 | L+0.2 | ||||
| Tdma0400 | 40 | 30 | 16 | টিডিএমএ 1150 | 115 | 105 | 16 | টিডিএমএ 2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | টিডিএমএ 1200 | 120 | 110 | 16 | টিডিএমএ 2800 | 280 | 268 | 16 | ||||||
| Tdma0500 | 50 | 40 | 16 | টিডিএমএ 1250 | 125 | 113 | 16 | Tdma3000 | 300 | 288 | 16 | ||||||
| Tdma0550 | 55 | 45 | 16 | টিডিএমএ 1300 | 130 | 118 | 16 | Tdma3200 | 320 | 306 | 16 | ||||||
| Tdma0560 | 56 | 46 | 16 | টিডিএমএ 1350 | 135 | 123 | 16 | Tdma3500 | 350 | 336 | 16 | ||||||
| Tdma0600 | 60 | 50 | 16 | টিডিএমএ 1400 | 140 | 128 | 16 | Tdma3800 | 380 | 366 | 16 | ||||||
| Tdma0630 | 63 | 53 | 16 | টিডিএমএ 1500 | 150 | 138 | 16 | Tdma4000 | 400 | 384 | 16 | ||||||
| Tdma0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | টিডিএমএ 4200 | 420 | 404 | 16 | ||||||
| Tdma0700 | 70 | 60 | 16 | টিডিএমএ 1700 | 170 | 158 | 16 | টিডিএমএ 4500 | 450 | 434 | 16 | ||||||
| Tdma0750 | 75 | 65 | 16 | টিডিএমএ 1800 | 180 | 168 | 16 | টিডিএমএ 4800 | 480 | 464 | 16 | ||||||
| Tdma0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | Tdma5000 | 500 | 484 | 16 | ||||||
| Tdma0850 | 85 | 75 | 16 | টিডিএমএ 2000 | 200 | 188 | 16 | Tdma5600 | 560 | 544 | 16 | ||||||
| Tdma0900 | 90 | 80 | 16 | টিডিএমএ 2100 | 210 | 198 | 16 | Tdma6000 | 600 | 584 | 16 | ||||||
| Tdma1000 | 100 | 90 | 16 | টিডিএমএ 2200 | 220 | 208 | 16 | টিডিএমএ 6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | টিডিএমএ 2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| দ্রষ্টব্য: প্রয়োজনীয় স্পেসিফিকেশনগুলি এই সারণীতে নেই, তবে এটিও তৈরি করা যেতে পারে। আমাদের সাথে যোগাযোগ করুন। | |||||||||||||||||

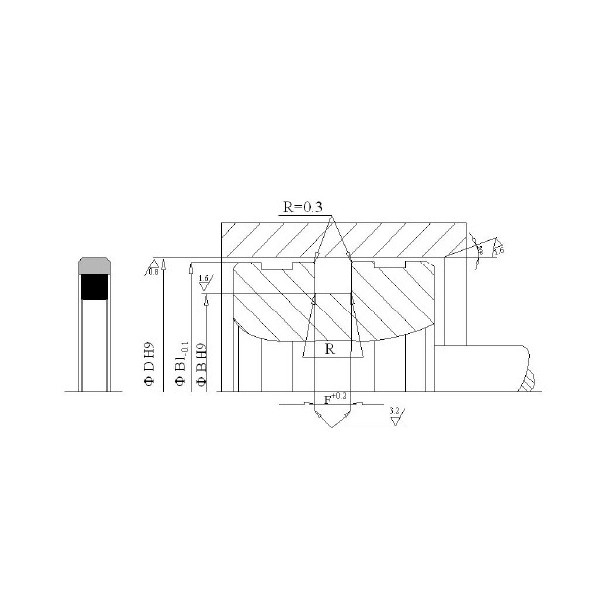

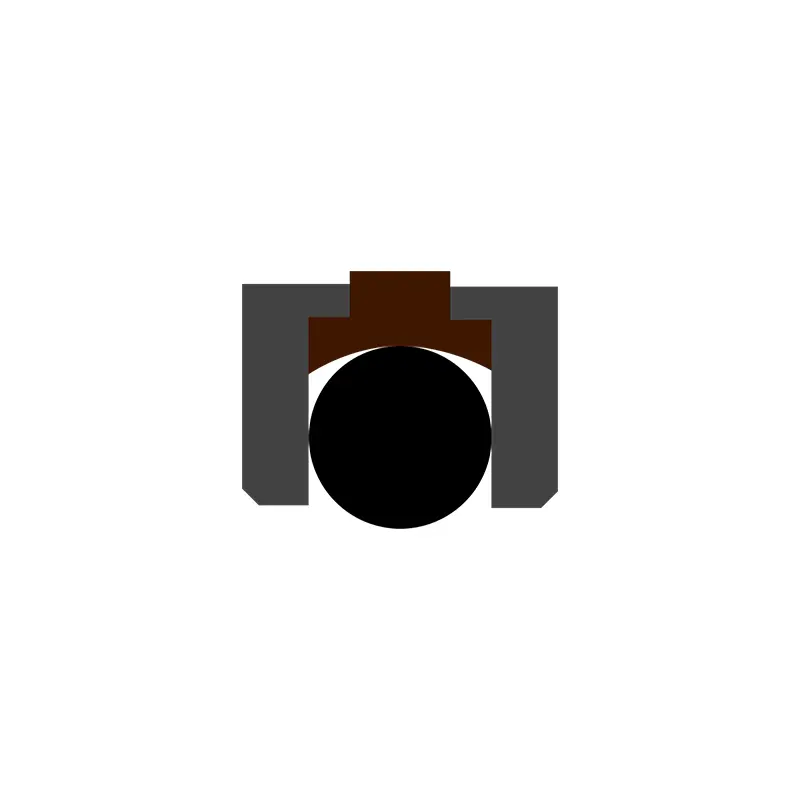

| ইনস্টলেশন মাত্রা |
|
|
|
|
|
|
চাম্পার দৈর্ঘ্য | |||||||
|
|
|
|
|
সিলিন্ডার ব্যাসের পরিসীমা | চাম্পার দৈর্ঘ্য ই | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| সিলিন্ডার ব্যাস ডিএইচ 8 | খাঁজ নীচে ব্যাস DH9 | স্লট প্রস্থ এল+0.2 | সিল উচ্চতা এইচ |
|
100-199 | 10 | ||||||||
| <96 | ডি -16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | ডি -20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | ডি -28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | ডি -36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| অর্ডার নম্বর | ডি এইচ 8 | ডি এইচ 9 | L+0.2 |
|
অর্ডার নম্বর | ডি এইচ 8 | ডি এইচ 9 | L+0.2 |
|
অর্ডার নম্বর | ডি এইচ 8 | ডি এইচ 9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | জিজিডিএ 1050 | 105 | 85 | 10 | জিজিডিএ 2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | জিজিডিএ 1100 | 110 | 90 | 10 | জিজিডিএ 2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | জিজিডিএ 1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | জিজিডিএ 3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | জিজিডিএ 1250 | 125 | 105 | 10 | জিজিডিএ 3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | জিজিডিএ 1300 | 130 | 110 | 10 | জিজিডিএ 3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | জিজিডিএ 1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | জিজিডিএ 1400 | 140 | 120 | 10 | জিজিডিএ 4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | জিজিডিএ 1500 | 150 | 130 | 10 | জিজিডিএ 4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | জিজিডিএ 1600 | 160 | 140 | 10 | জিজিডিএ 4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | জিজিডিএ 1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | জিজিডিএ 1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | জিজিডিএ 6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | জিজিডিএ 2200 | 220 | 192 | 13 |
|
|
|
|
|||
| দ্রষ্টব্য: প্রয়োজনীয় স্পেসিফিকেশনগুলি এই সারণীতে নেই, তবে এটিও তৈরি করা যেতে পারে। আমাদের সাথে যোগাযোগ করুন। সর্বাধিক পণ্য উপলব্ধ 1600 মিমি। | ||||||||||||||
| এক্সট্রুশন ফাঁক |
|
|
|
|
|
|
|
|
|
|
|
||
| চাপ এমপিএ | এক্সট্রুশন গ্যাপ স্ম্যাক্স |
|
|
|
|||||||||
| সিলিন্ডার ব্যাস D≤60 মিমি | সিলিন্ডার ব্যাস d> 60 মিমি |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| আকার চার্ট | |||||||||||||
| পণ্য নম্বর | D | d | H | L | ডি 1 |
|
পণ্য নম্বর | D | d | H | L | ডি 1 | |
| Rcup30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | Rcup40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| Rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | Rcup40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| Rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | Rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| Rcup30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| Rcup35*20*10 | 35 | 20 | 10 | 11 | 25 | Rcup50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | Rcup50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| Rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | Rcup50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| Rcup40*25*10 | 40 | 25 | 10 | 11 | 30 | Rcup50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| Rcup40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | Rcup50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| Rcup40*30*10 | 40 | 30 | 10 | 11 | 34 | Rcup50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| পণ্য নম্বর | D | d | H | এল 1 | এল 2 | T |
|
পণ্য নম্বর | D | d | H | এল 1 | এল 2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | Yxd100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
ঠিকানা
নং ১
টেলিফোন
ই-মেইল
