হাইড্রোলিক ডাস্ট সিলগুলি সিলিং পণ্যগুলির মধ্যে একটি যা রুইচেন সিলগুলি উত্পাদন করতে পারে। আপনি এই ধরণের পণ্যের বিভিন্ন মডেল সম্পর্কে শিখতে পারেন এবং কাঠামোগত সংমিশ্রণগুলিও তৈরি করতে পারেন। যদি প্রয়োজন হয় তবে আপনি সহায়তা বা কাস্টমাইজড সমাধানগুলির জন্য আমাদের সাথে যোগাযোগ করতে পারেন, বা একটি নমুনা বই পেতে আমাদের সাথে যোগাযোগ করতে পারেন।

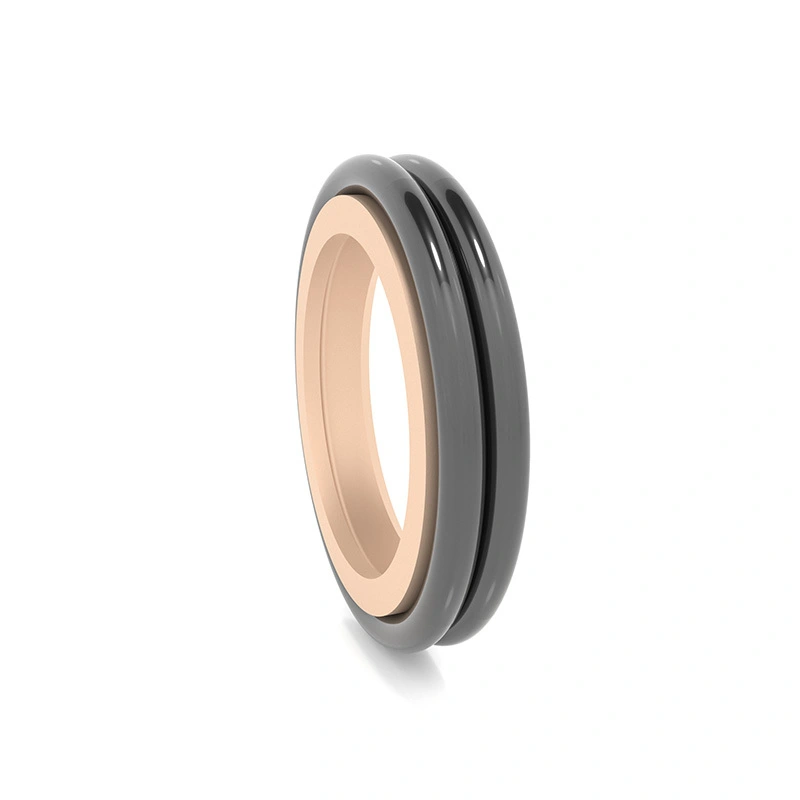

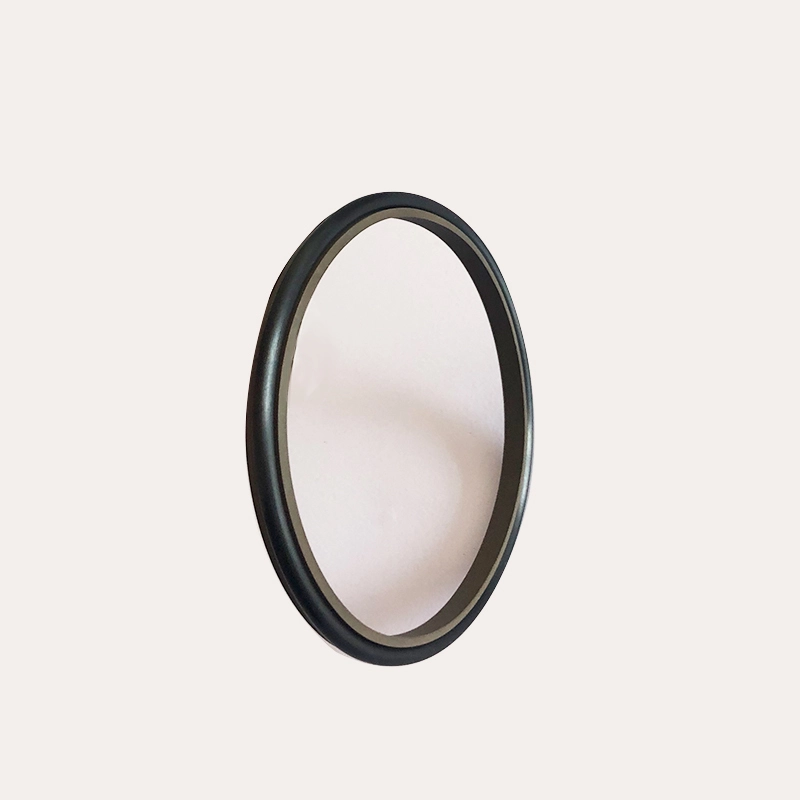

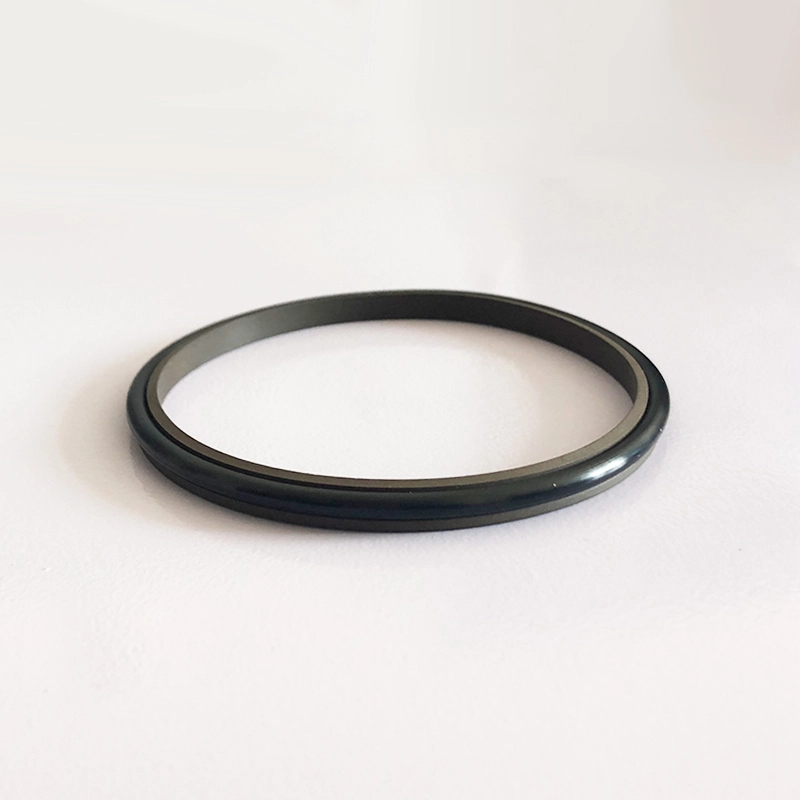

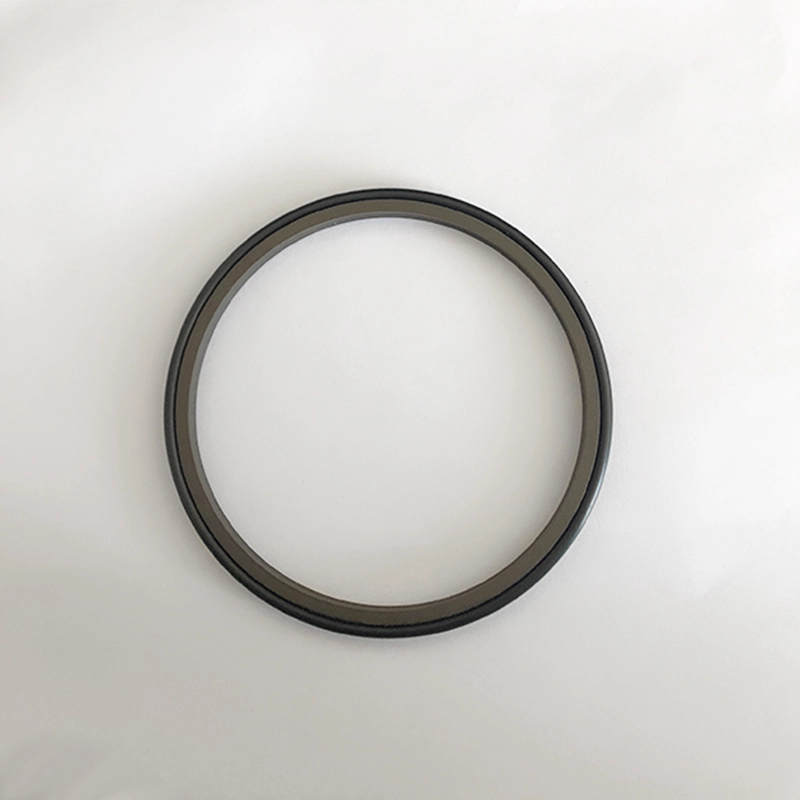

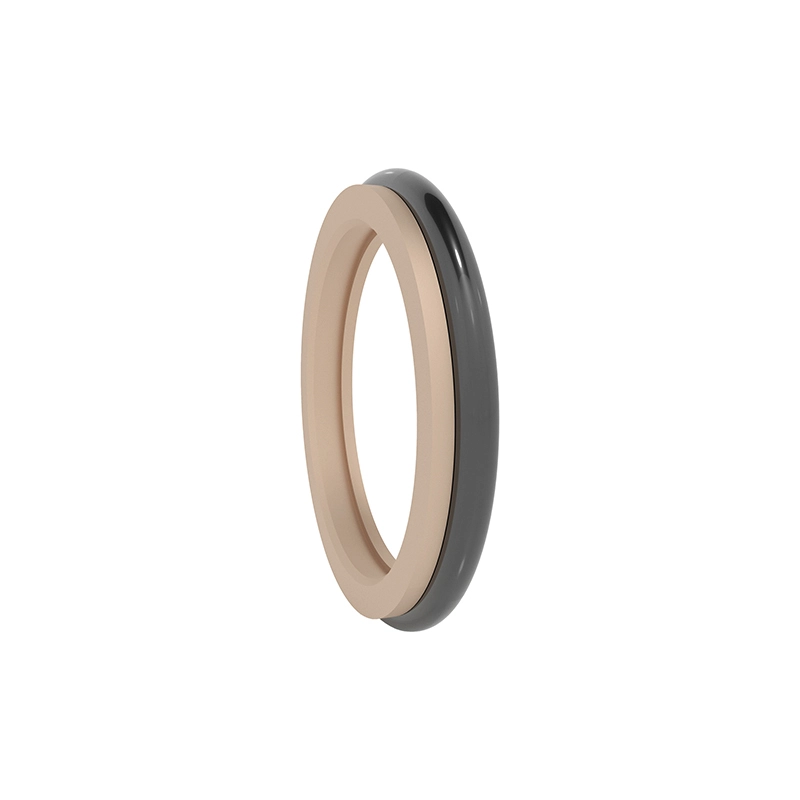

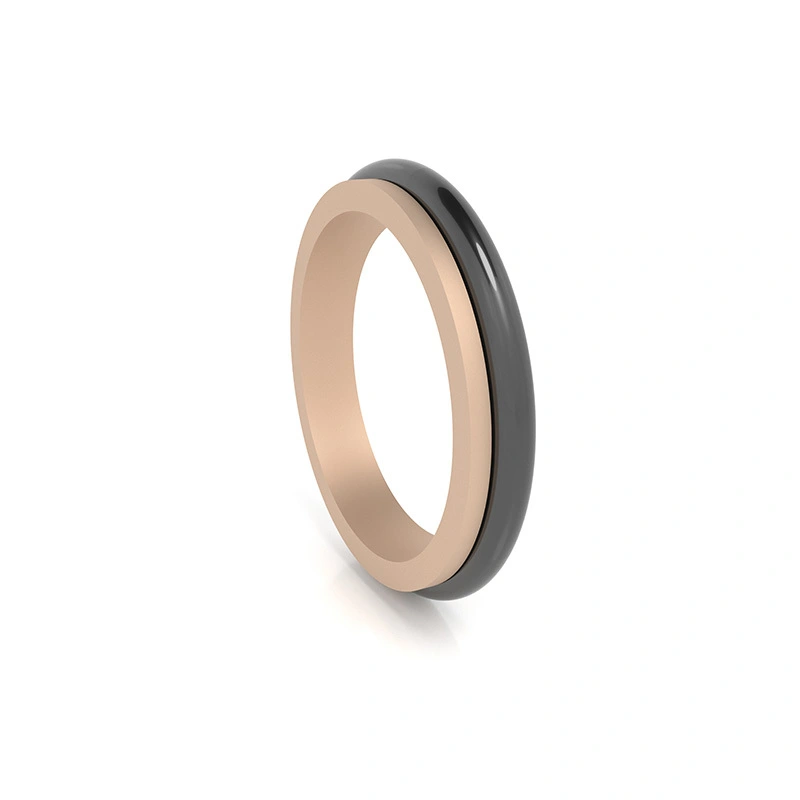

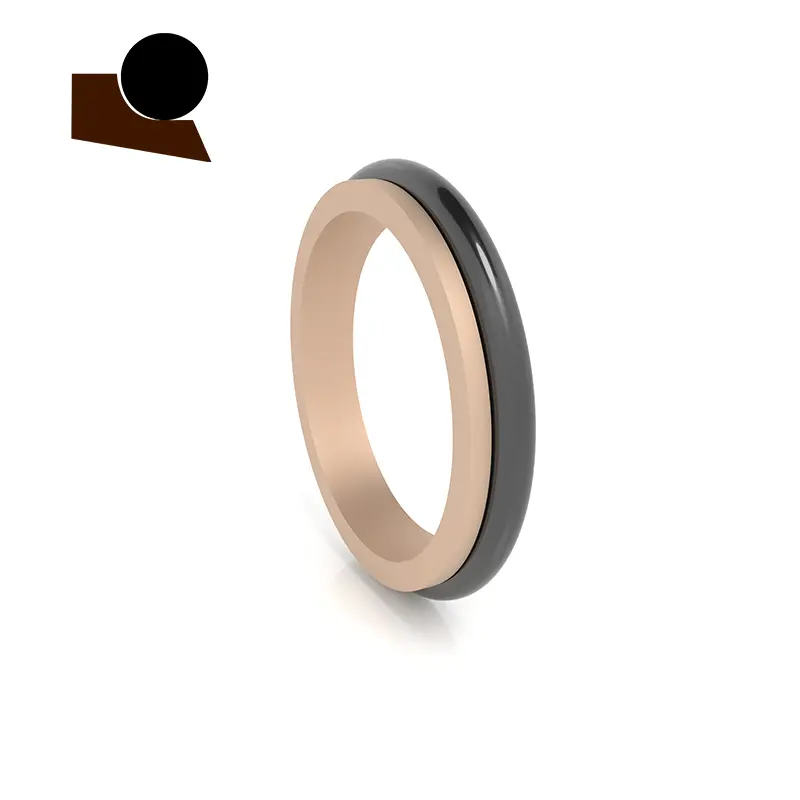

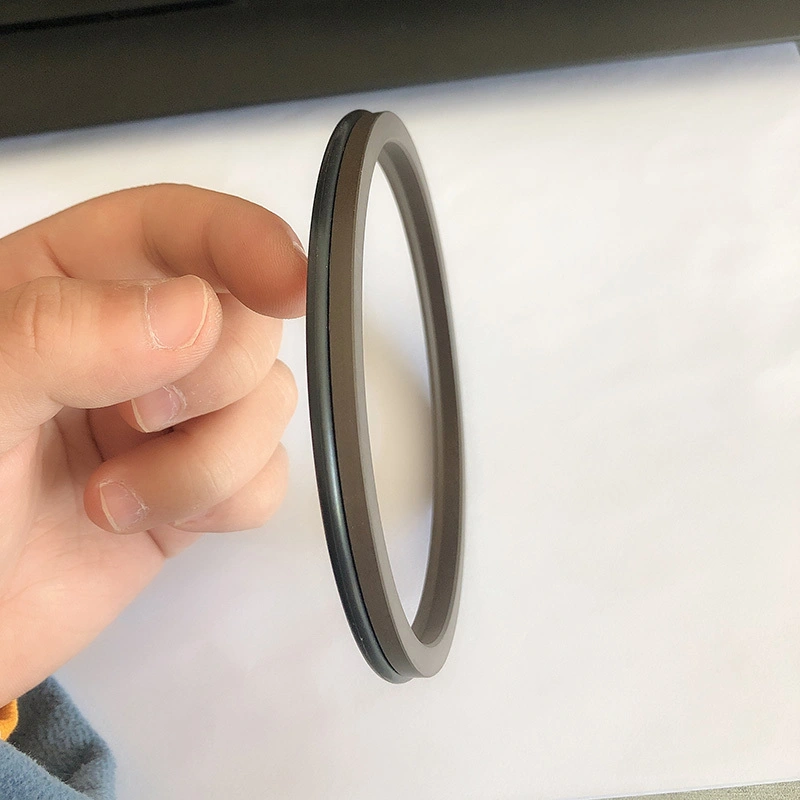

আরসিএফ 01 এবং আরসিএফ 02 হ'ল দ্বি-মুখী ডাস্ট সিলগুলি যা ডাবল-লিপ ডাস্ট সিল রিং দ্বারা তৈরি অ্যান্টি-ওয়্যার পিটিএফই উপাদান এবং একটি ও-আকৃতির রাবার রিং দ্বারা ভরাট। ও-রিং পিটিএফই রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেওয়ার জন্য প্রিলোড শক্তি সরবরাহ করে। আরসিএফ 01 ভারী শুল্ক অনুষ্ঠানের জন্য উপযুক্ত, যেমন ধূলিকণা বা ঠান্ডা পরিবেশ এবং উচ্চ-ফ্রিকোয়েন্সি পারস্পরিক ক্রিয়াকলাপের গতি। স্প্লিট গ্রোভগুলি 30 মিমি এর চেয়ে কম শ্যাফ্ট ব্যাসের জন্য ব্যবহার করা উচিত। আরসিএফ 02 রিক্রোকেশন মোশন, সুইং বা সর্পিল গতির অবস্থার জন্য উপযুক্ত।

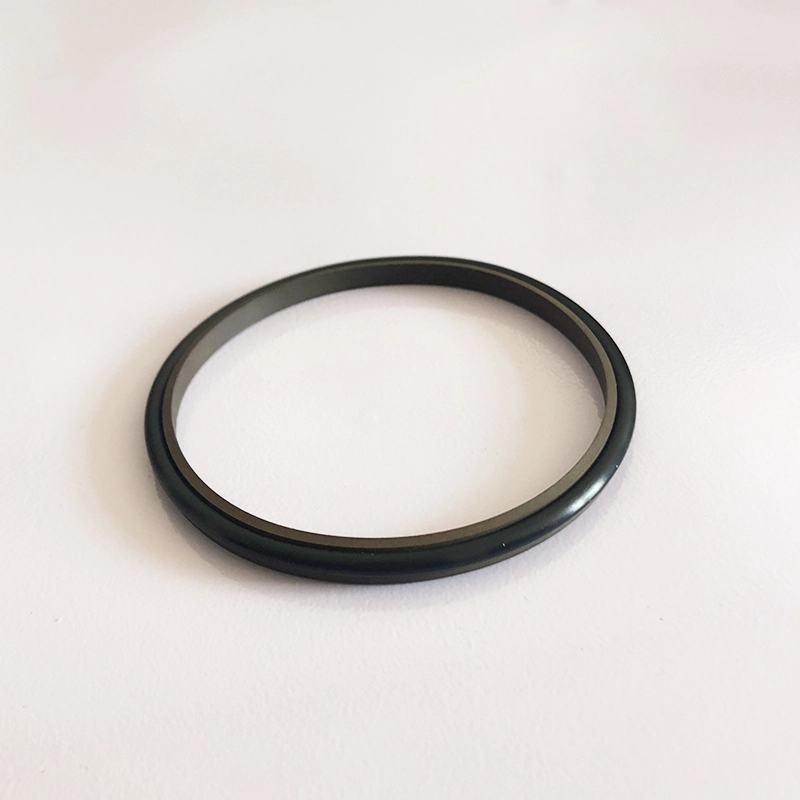

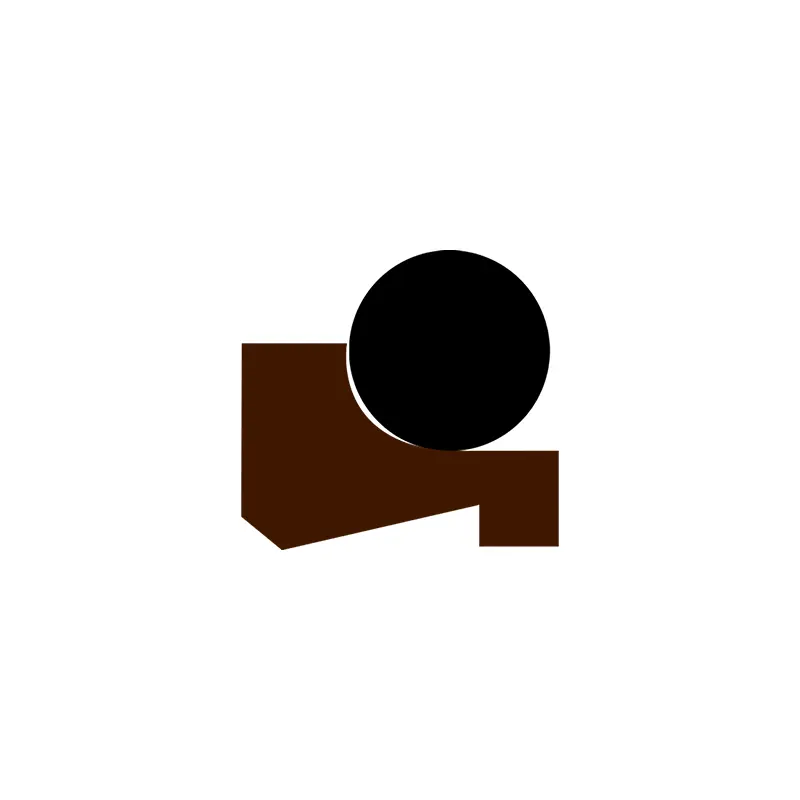

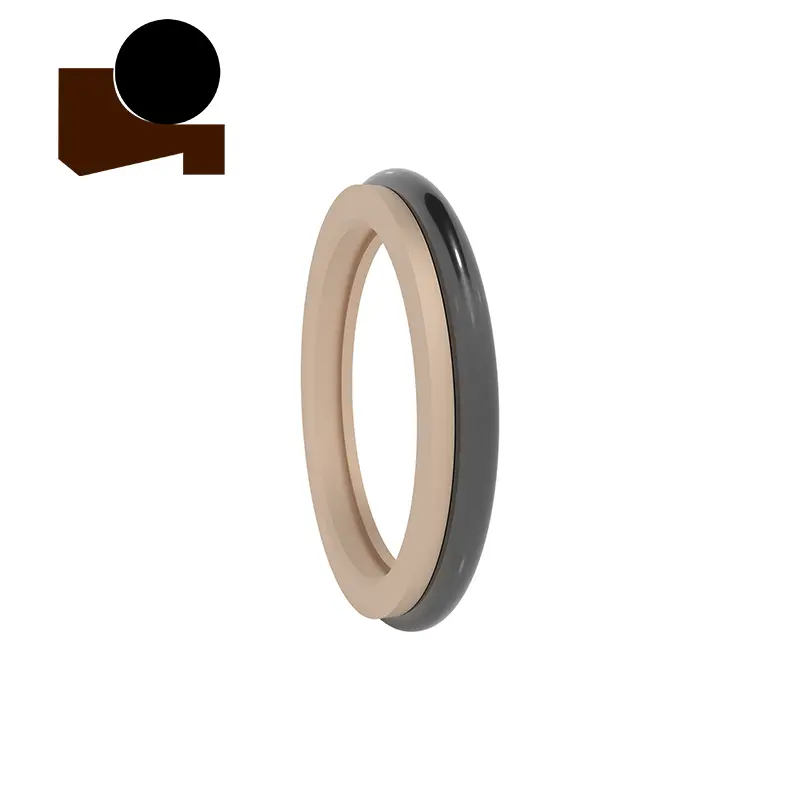

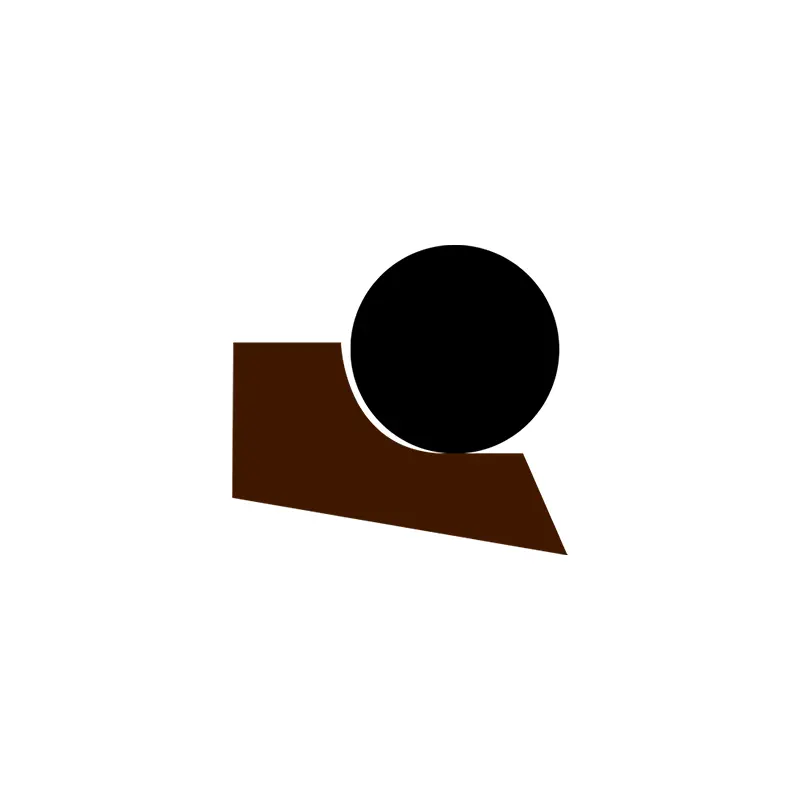

আরসিএফ 03 হ'ল পিটিএফই উপাদান এবং একটি ও-আকৃতির রাবারের রিং দিয়ে ভরা একক-লিপ ডাস্ট স্ক্র্যাপার রিংয়ের সমন্বয়ে একমুখী ধূলিকণা রিং। এর কার্যকারিতা হ'ল ধূলিকণা সরিয়ে ফেলা এবং সিস্টেমটিকে দূষিত হতে বাধা দেওয়া। এটি প্রতিদান গতি, দোল বা সর্পিল গতি শর্তের জন্য উপযুক্ত।

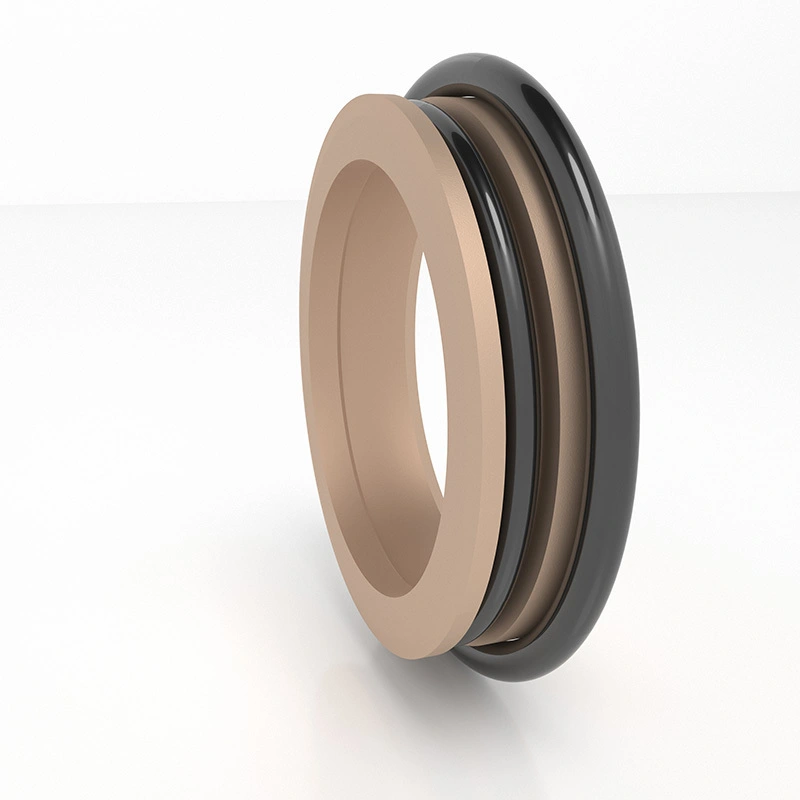

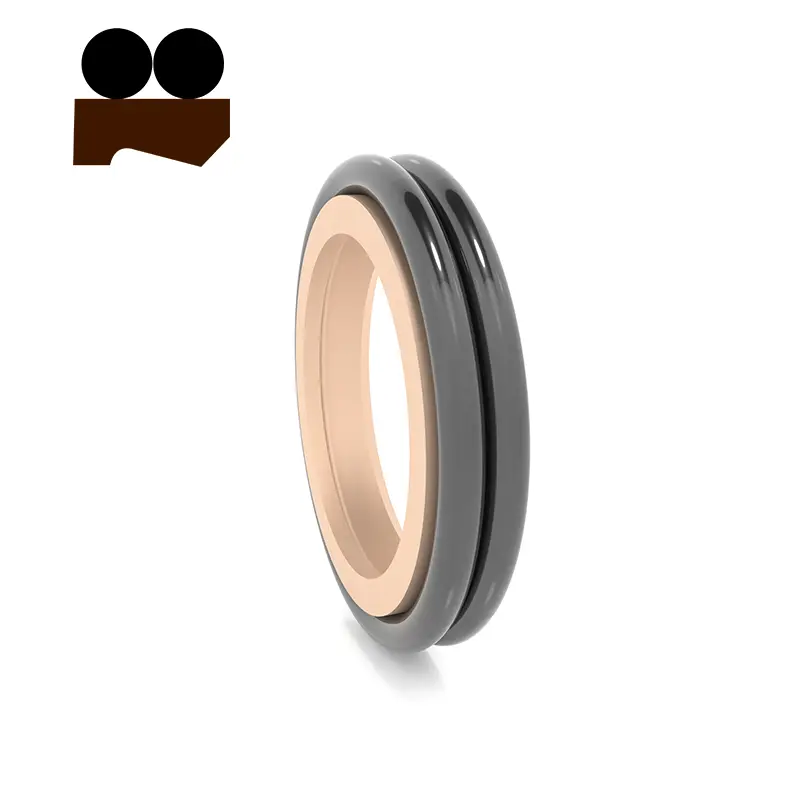

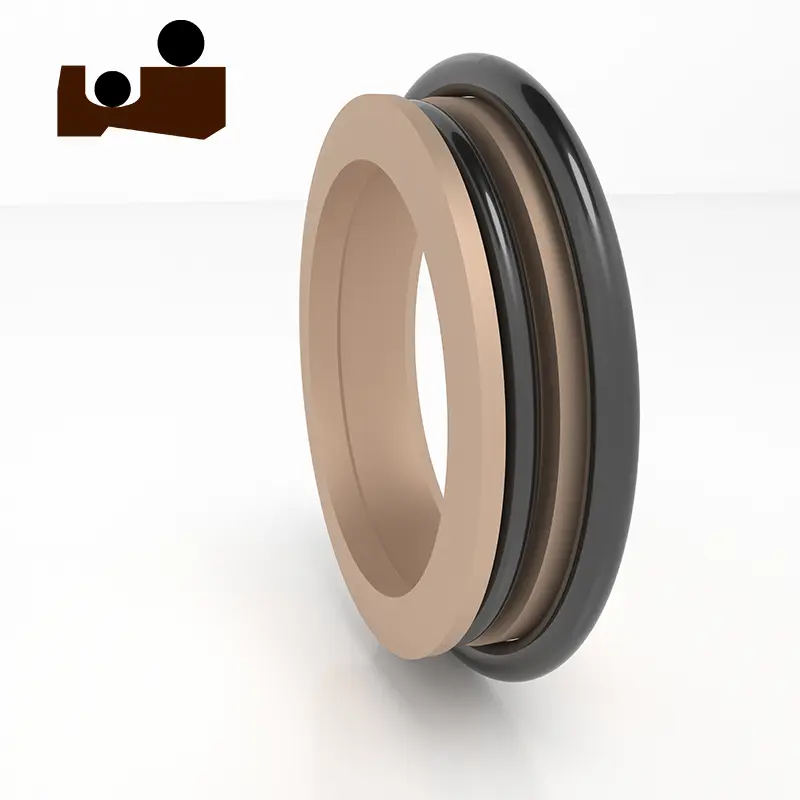

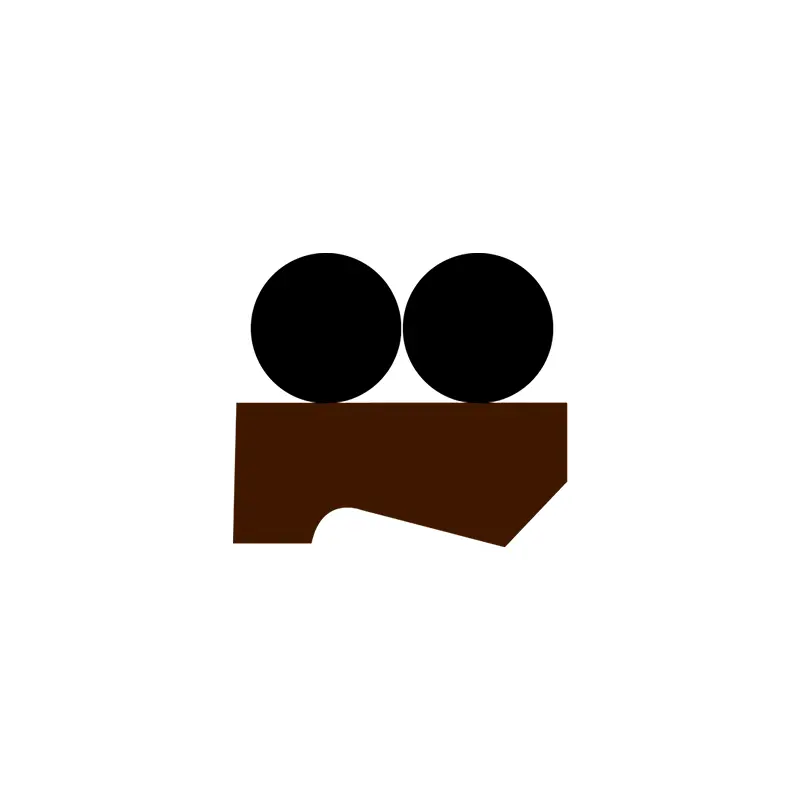

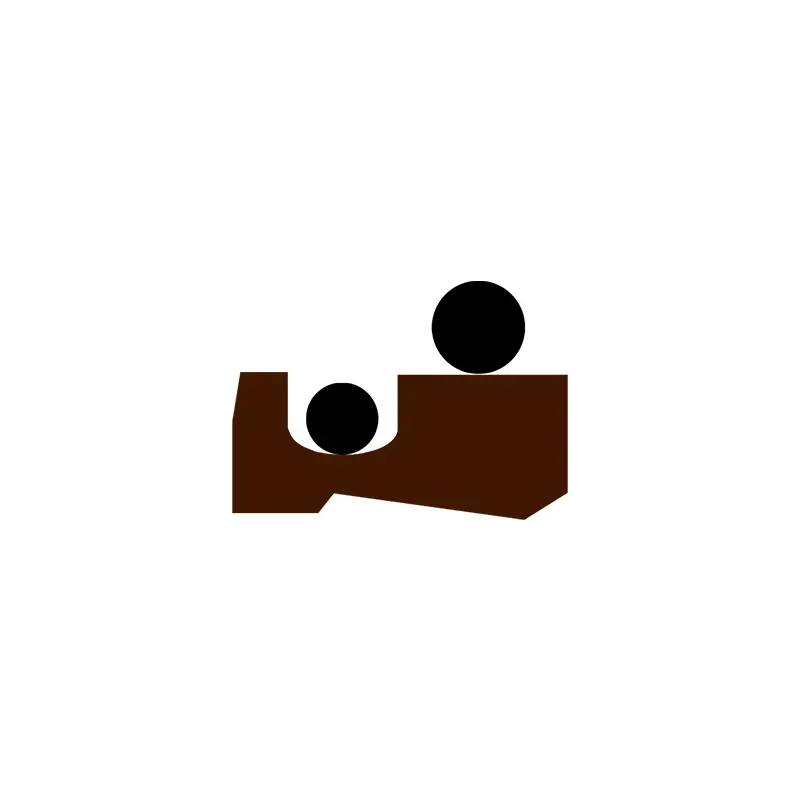

আরসিএফ 04 এবং আরসিএফ 05 হ'ল ডাবল-লিপ ডাস্ট রিং যা একটি সিলিং ঠোঁট এবং একটি ডাস্টপ্রুফ ঠোঁট এবং প্রিলোড উপাদান হিসাবে দুটি ও-রিং সহ একটি বিশেষ আকারের রিং দ্বারা গঠিত, যা সামগ্রিক সিলিং উন্নত করতে ব্যবহৃত হয়। এটিতে দীর্ঘ জীবন, কম ঘর্ষণ, কোনও সান্দ্রতা এবং উচ্চ নির্ভরযোগ্যতার বৈশিষ্ট্য রয়েছে। আরসিএফ 04 মূলত কৃষি যন্ত্রপাতি, হাইড্রোলিক প্রেস, ইনজেকশন ছাঁচনির্মাণ মেশিন, হাইড্রোলিক কন্ট্রোল সিস্টেম, ফর্কলিফ্টস, রোলিং মেশিন, ক্রেন এবং লোডিং এবং আনলোডিং মেশিনারিগুলিতে ব্যবহৃত হয়। আরসিএফ 05 মূলত হাইড্রোলিক প্রেস, ইনজেকশন ছাঁচনির্মাণ মেশিন, রোলিং মেশিন, ধাতববিদ্যার যন্ত্রপাতি ইত্যাদিতে ব্যবহৃত হয় এটি বিশেষত বড় ব্যাসের পিস্টন রডগুলির ডাস্টপ্রুফ সিলগুলির জন্য উপযুক্ত।
ডিএইচএস ডাস্ট রিং একটি দ্বৈত-ফাংশন ডাস্ট রিং, যা উভয়ই ভাল ডাস্টপ্রুফ এফেক্ট এবং নির্দিষ্ট সিলিং তেল ফিল্ম ফাংশন রয়েছে। উপকরণগুলি উচ্চ-পারফরম্যান্স পলিউরেথেন, নাইট্রাইল রাবার এবং ফ্লুরোরবারবার।

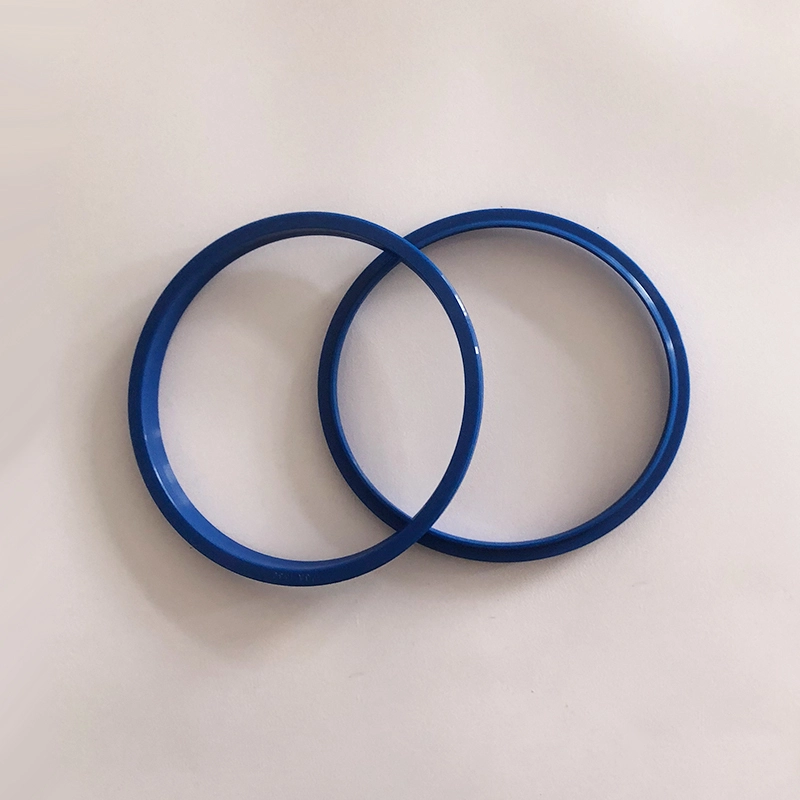

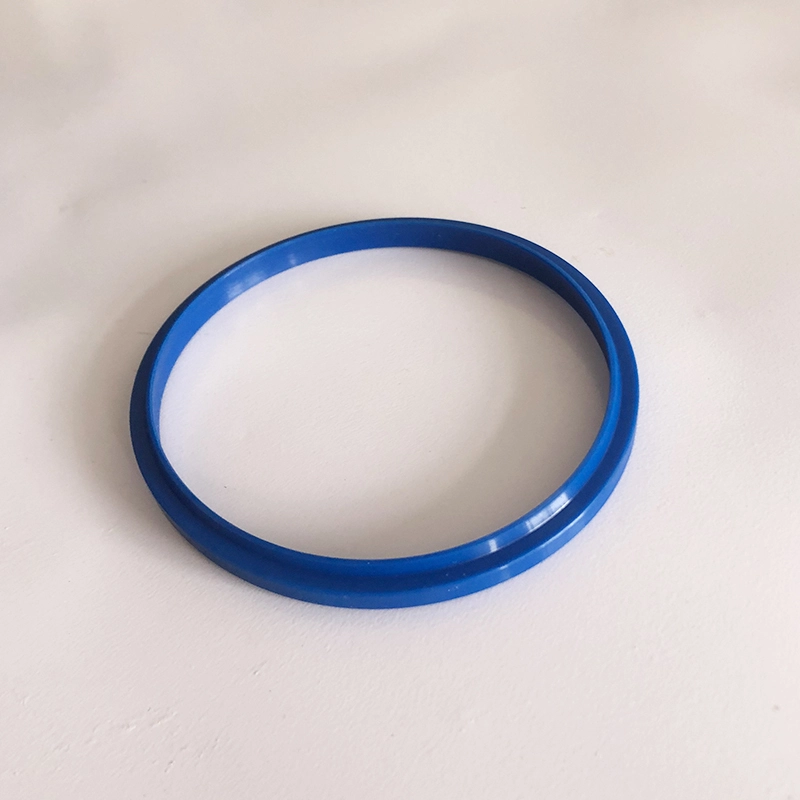

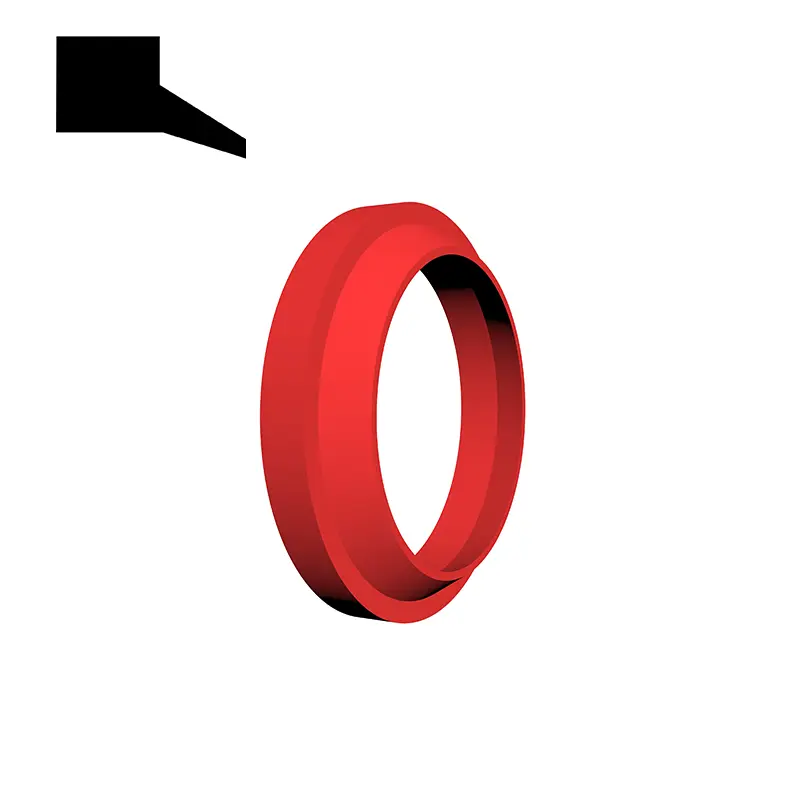

জে-আকৃতির এবং জা-আকৃতির হাইড্রোলিক সিলিন্ডার পিস্টন রডগুলি বা ভালভ ডালপালা ধূলিকণায় স্ক্র্যাপ করার জন্য ব্যবহৃত হয়। উপকরণগুলি পলিউরেথেন (টিপিইউ/সিপিইউ) এবং রাবার। খাঁজ এবং পণ্যের মাত্রা এবং সহনশীলতাগুলি জেবি/টি 6657-93 এবং জেবি/টি 6656-93 মেনে চলে।

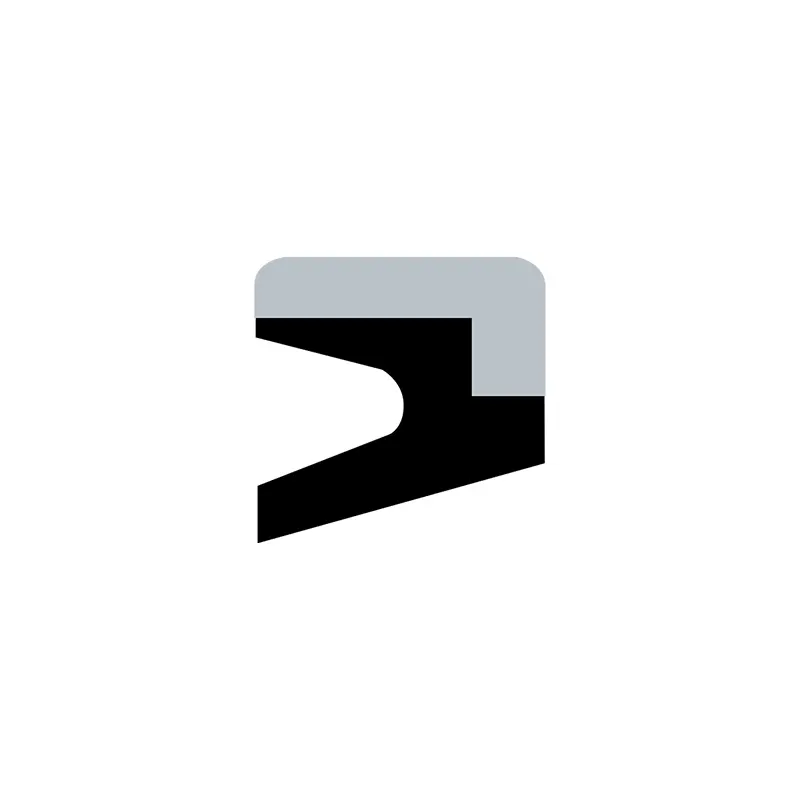

ডাস্ট রিং জিএসএম বাহ্যিক দূষণকারীদের জলবাহী সিস্টেম এবং সিলিং সিস্টেমের সাথে মিশ্রিত করা থেকে বিরত রাখতে ব্যবহৃত হয় এবং বাইরের দিকে ফাঁস না করে লুব্রিকেশন সিস্টেমে জলবাহী তেলটি ফিরিয়ে দিতে পারে, যা সহায়ক সিলিংয়ের প্রভাব ফেলে। উপকরণগুলি হ'ল নাইট্রাইল রাবার, ফ্লোরোরবারবার এবং পলিউরেথেন।

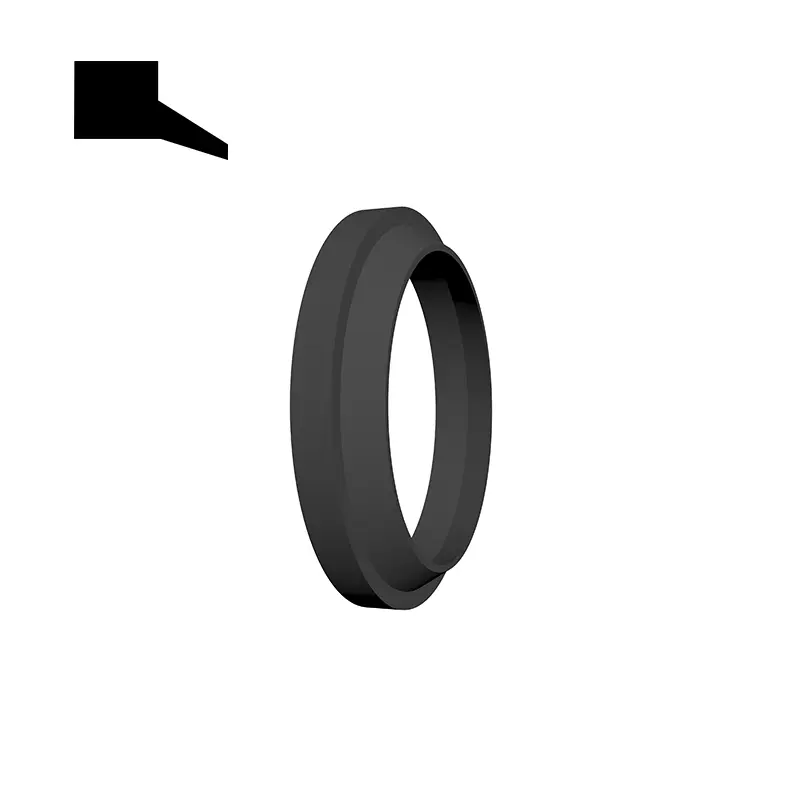

জিপি 1 এবং জিপি 6 ডাস্ট রিংগুলি হাইড্রোলিক সিস্টেম এবং সিলিং সিস্টেমের সাথে মিশ্রণ থেকে দূষণকারীদের রোধ করতে ব্যবহৃত হয়। উপাদানটি নাইট্রাইল রাবার এনবিআর, এবং ফ্লুরোরবারবার এফকেএম উচ্চ তাপমাত্রায় নির্বাচিত হয়। জিপি 6 মূলত বড় ব্যাসের পিস্টন রডগুলির ডাস্টপ্রুফ সিলিংয়ের জন্য ব্যবহৃত হয়।

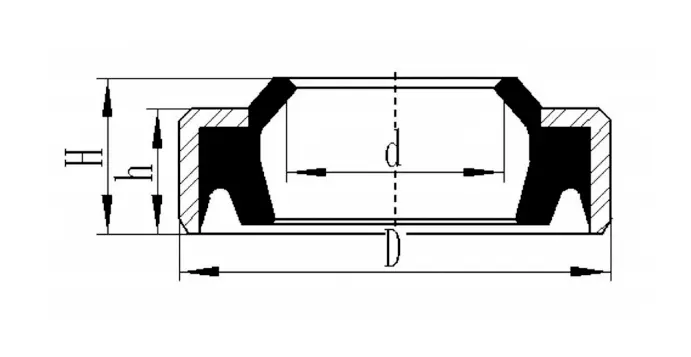

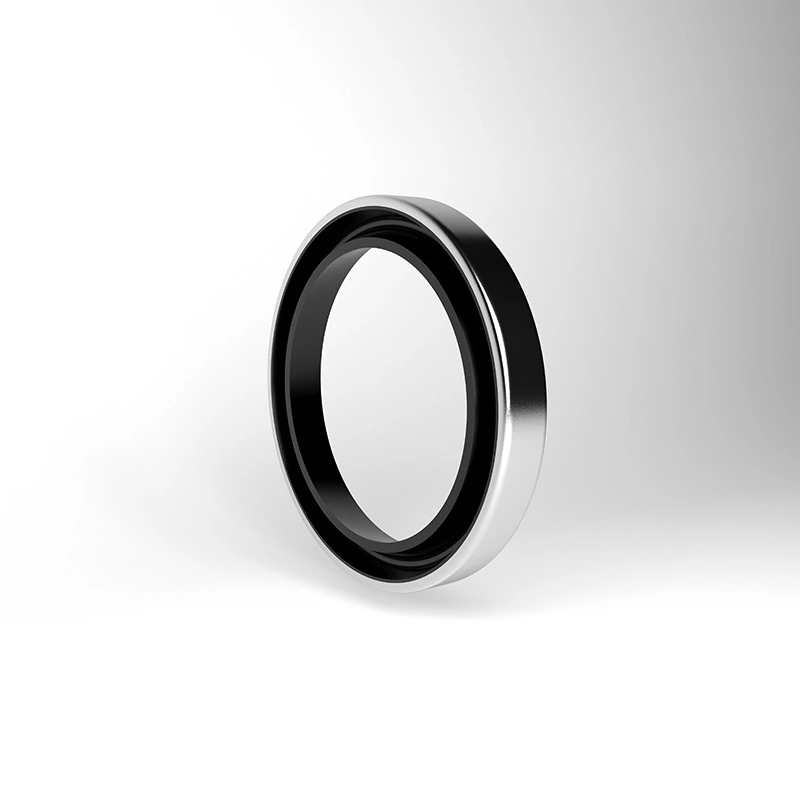

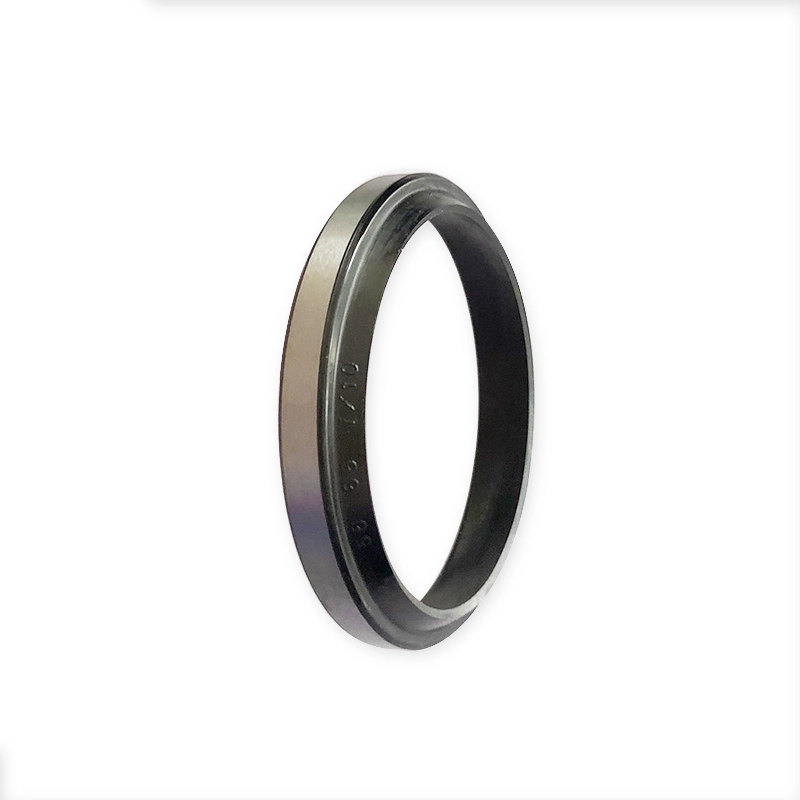

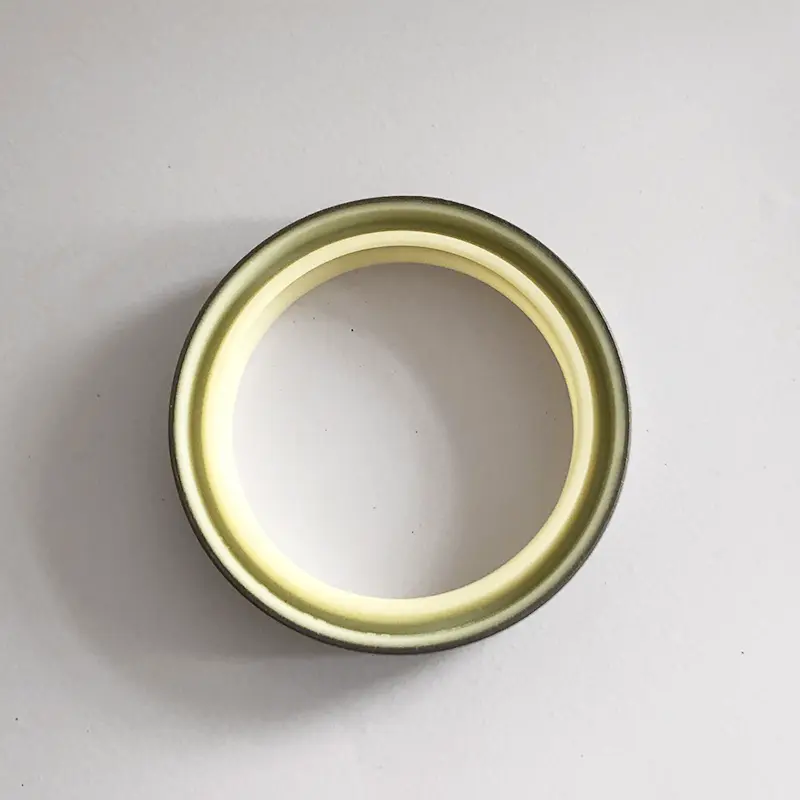

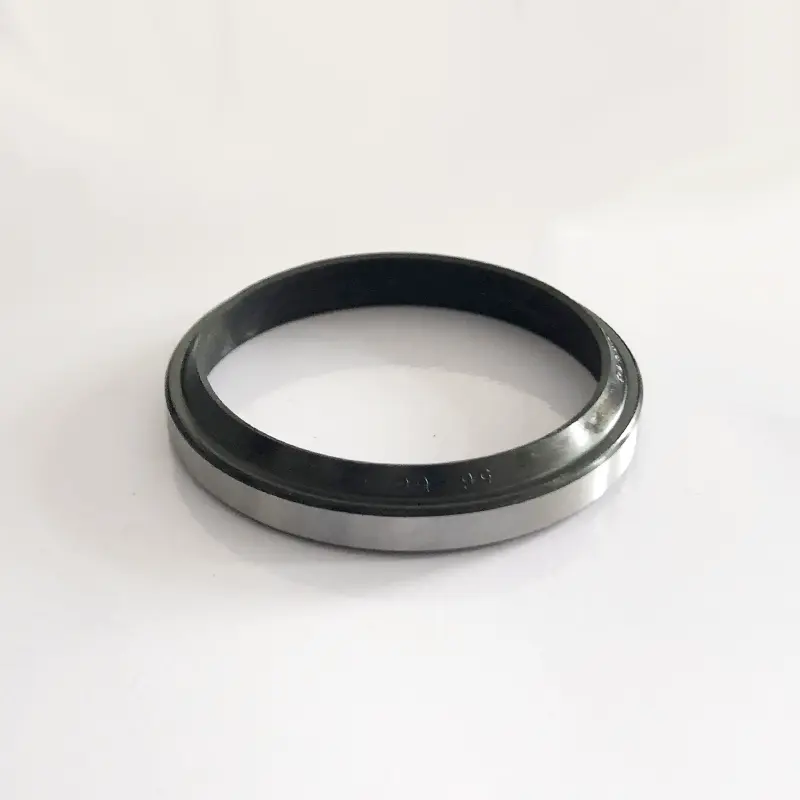

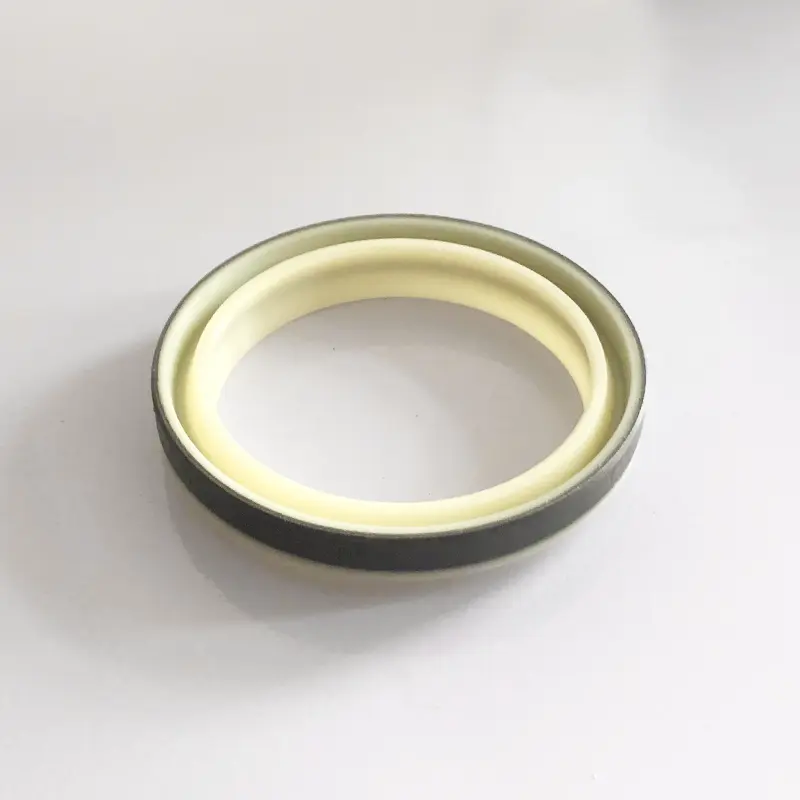

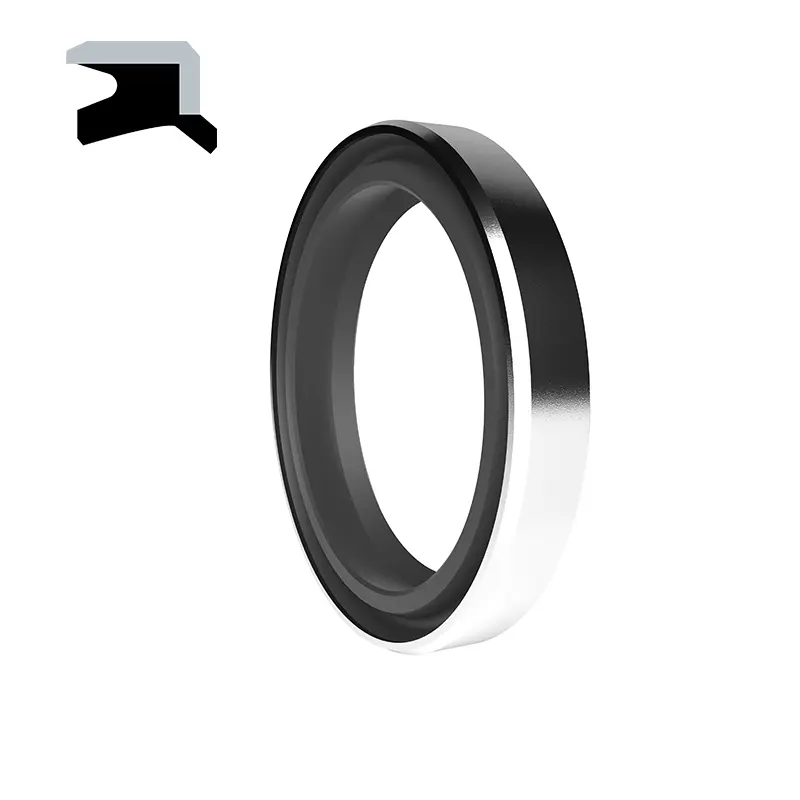

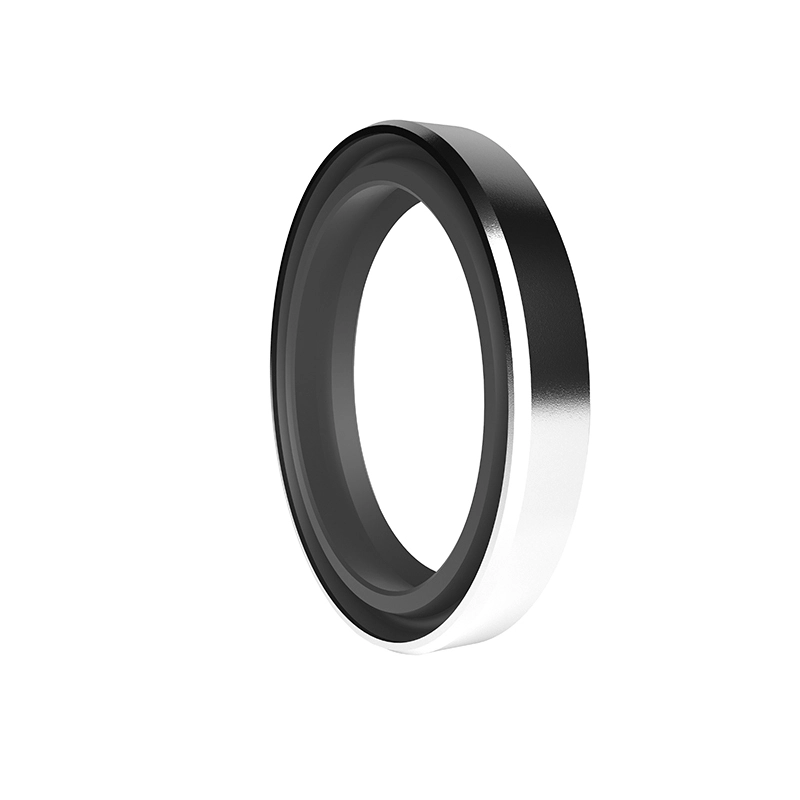

এএফ টাইপের ধূলিকণা হাইড্রোলিক সিলিন্ডারে প্রবেশ থেকে ধুলা, ময়লা, বালি এবং ধাতব চিপগুলি প্রতিরোধ করতে ব্যবহৃত হয়। স্লাইডিং উপাদানগুলিতে এম্বেড থাকা বাহ্যিক দূষকগুলির দ্বারা সৃষ্ট স্ক্র্যাচগুলির ঝুঁকি হ্রাস করুন। ডাস্টপ্রুফ রিং লিপের বিশেষ নকশার মাধ্যমে দুর্দান্ত ডাস্টপ্রুফ প্রভাব অর্জন করা যেতে পারে। রিংটিতে শক্তিশালী পরিধান প্রতিরোধের বৈশিষ্ট্য, ছোট স্থায়ী বিকৃতি এবং বাহ্যিক যান্ত্রিক প্রভাবের প্রতিরোধের বৈশিষ্ট্য রয়েছে। ডাস্টপ্রুফ রিংটি সিলিং খাঁজ এবং ধাতবটির বাইরের ব্যাসের মধ্যে হস্তক্ষেপ ফিট ব্যবহার করে অক্ষীয় খোলা খাঁজের উপযুক্ত অবস্থানে দৃ ly ়ভাবে ইনস্টল করা যেতে পারে। ফিটটি ফ্লাশ, তাই বাহ্যিক কারণে ক্ষতির বিরুদ্ধে ঠোঁট অত্যন্ত প্রতিরক্ষামূলক। ইঞ্জিনিয়ারিং দৃষ্টিকোণ থেকে, এএফ টাইপের ডাস্টপ্রুফ রিংটি একটি উপযুক্ত সিলিন্ডার হেড সিলিং ডিভাইস।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
অর্ডার উদাহরণ:
অর্ডার মডেল RCF01-80-PTFE3-R01
আরসিএফ 01-মডেল 80-শ্যাফ্ট ব্যাস পিটিএফই 3-জেনারেল পরিবর্তিত পিটিএফই আর 01-ম্যাচিং রাবার উপাদান কোড
নাইট্রাইল রাবার (এনবিআর)-আর 01 ফ্লুরোরবারবার (এফকেএম) -আর 02
অর্ডার মডেল RCF02-80-PTFE3-R01
আরসিএফ 02-মডেল 80-শ্যাফ্ট ব্যাস পিটিএফই 3-ইউনিভার্সাল পরিবর্তিত পিটিএফই আর 01-ম্যাচিং রাবার উপাদান কোড
নাইট্রাইল রাবার (এনবিআর)-আর 01 ফ্লুরোরবারবার (এফকেএম) -আর 02
অর্ডার মডেল RCF03-80-PTFE3-R01
আরসিএফ 03-মডেল 80-শ্যাফ্ট ব্যাস পিটিএফই 3-ইউনিভার্সাল পরিবর্তিত পিটিএফই আর 01-ম্যাচিং রাবার উপাদান কোড
নাইট্রাইল রাবার (এনবিআর)-আর 01 ফ্লুরোরবারবার (এফকেএম) -আর 02
অর্ডার মডেল RCF04-80-PTFE3-R01
আরসিএফ 04-মডেল 80-শ্যাফ্ট ব্যাস পিটিএফই 3-ইউনিভার্সাল পরিবর্তিত পিটিএফই আর 01-ম্যাচিং রাবার উপাদান কোড
নাইট্রাইল রাবার (এনবিআর) -আর 01 ফ্লুরোরবারবার (এফকেএম) -আর 02
অর্ডার মডেল RCF05-80-PTFE3-R01
আরসিএফ 05-মডেল 80-শ্যাফ্ট ব্যাস পিটিএফই 3-জেনারেল পরিবর্তিত পিটিএফই আরও 1-ম্যাচিং রাবার উপাদান কোড
নাইট্রাইল রাবার (এনবিআর) -আর 01 ফ্লুরোরবারবার (এফকেএম) -আর 02
অর্ডার মডেল: ডিএইচএস -130*143*8/9.5-আর 01 ডি*ডি 1*জি/এইচ
জে-টাইপ ডাস্ট সিল
জা টাইপ ডাস্ট সিল
জিএসএম
ডাস্ট সিল জিএসএম অর্ডার নম্বর দিয়ে চিহ্নিত করা হয়েছে, উদাহরণ: জিএসএম 4048 40-শ্যাফ্ট ব্যাস ডি 48-খাঁজ নীচের ব্যাস ডি
জিপি 1
চিহ্নিত উদাহরণ: জিপি 1-70*82*4/8 মডেল-ডি*ডি*এল/এইচ
জিপি 6
চিহ্নিত পদ্ধতি: জিপি 6-70*80.6*5.3/7 মডেল-ডি*ডি*এল/এইচ
এর
DKB
স্পেসিফিকেশন

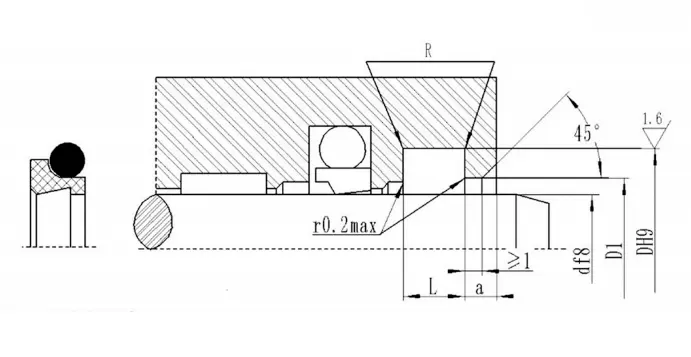

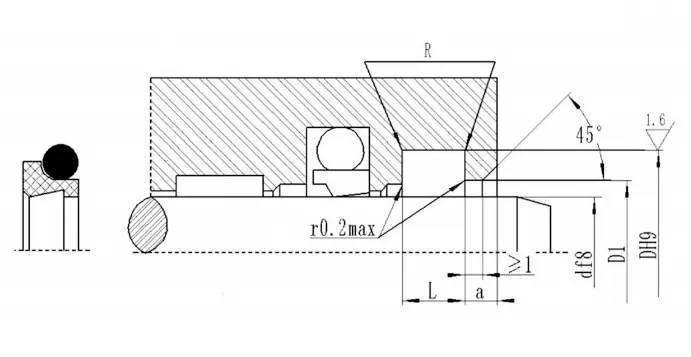

আরসিএফ 01| শ্যাফ্ট ব্যাসের পরিসীমা ডি এফ 8 |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
খোলা গর্ত ব্যাস ডি1এইচ 11 | গর্তের প্রস্থ খুলুন a≥ |
বৃত্তাকার কোণ আর |
ও-রিং তারের ব্যাস ডিO |
| 19 ~ 39 | ডি+7.6 | 4.2 | ডি+1.5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | ডি+8.8 | 6.3 | ডি+1.5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | ডি+12.2 | 8.1 | ডি+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | ডি+16.0 | 9.5 | ডি+2.5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | ডি+24.0 | 14.0 | ডি+2.5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | ডি+27.3 | 16.0 | ডি+2.5 | 10 | 2.0 | 8.60 |
| শ্যাফ্ট ব্যাসের পরিসীমা ডি এফ 8 |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
খোলা গর্ত ব্যাস ডি1এইচ 11 | গর্তের প্রস্থ খুলুন a≥ |
বৃত্তাকার কোণ আর |
ও-রিং তারের ব্যাস ডিO |
| 4 ~ 11 | ডি+4.8 | 3.7 | ডি+1.5 | 2 | 0.4 | 1.80 |
| 12 ~ 64 | ডি+6.8 | 5.0 | ডি+1.5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | ডি+8.8 | 6.0 | ডি+1.5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | ডি+12.2 | 8.4 | ডি+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | ডি+16.0 | 11.0 | ডি+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | ডি+20.0 | 14.0 | ডি+2.5 | 5 | 2.0 | 8.60 |

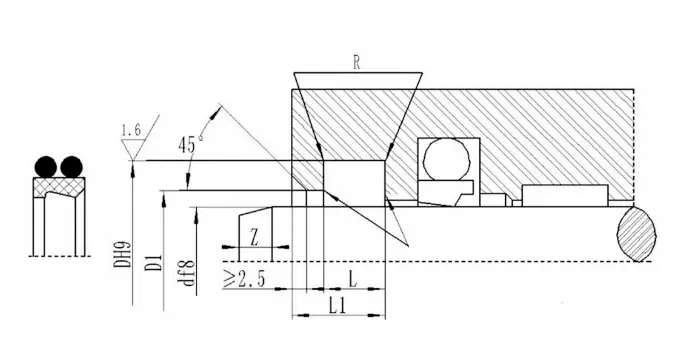

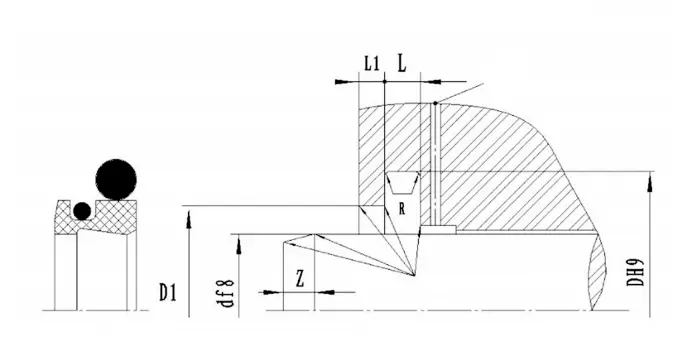

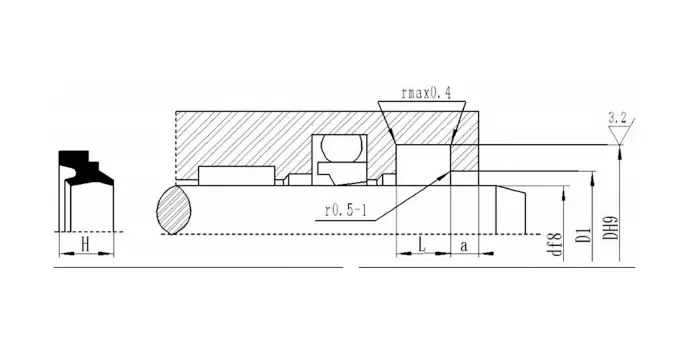

| শ্যাফ্ট ব্যাসের পরিসীমা ডি এফ 8 |
খাঁজ ব্যাস DH9 |
পদক্ষেপ ব্যাস ডি 1 এইচ 11 |
খাঁজ প্রস্থ L+0.2 |
সামগ্রিক প্রস্থ এল 1 |
বৃত্তাকার কোণ Rmax |
চাম্পার দৈর্ঘ্য জেডমিন |
| 20 ~ 39.9 | ডি+7.6 | ডি+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69.9 | ডি+8.8 | ডি+1.5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | ডি+12.2 | ডি+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | ডি+16.0 | ডি+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | ডি+24.0 | ডি+2.5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | ডি+27.3 | ডি+2.5 | 18.0 | 23.0 | 2 | 12 |
| শ্যাফ্ট ব্যাসের পরিসীমা ডি এফ 8 |
খাঁজ ব্যাস DH9 |
পদক্ষেপ ব্যাস ডি 1 এইচ 11 |
খাঁজ প্রস্থ L+0.2 |
পাশের প্রস্থ এল 1 |
বৃত্তাকার কোণ Rmax |
চাম্পার দৈর্ঘ্য জেডমিন |
| 100 ~ 229 | ডি+22.2 | ডি+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | ডি+24.2 | ডি+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | ডি+33.0 | ডি+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | ডি+36.5 | ডি+15.1 | 9.5 | 6.3 | 2 | 12 |

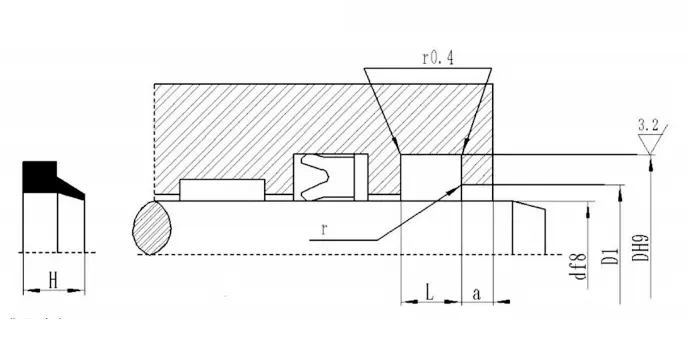

| পণ্য নম্বর | d | ডি 1 | H | G+0.3 | ডি 2 | a |
| ডিএইচএস 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
| ডিএইচএস 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
| ডিএইচএস 16 | 16 | 24 | 6 | 5 | 20.3 | 2 |
| ডিএইচএস 18 | 18 | 26 | 6 | 5 | 22.3 | 2 |
| ডিএইচএস 20 | 20 | 28 | 6 | 5 | 24.3 | 2 |
| ডিএইচএস 22 | 22 | 30 | 6 | 5 | 26.3 | 2 |
| ডিএইচএস 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
| ডিএইচএস 28 | 28 | 36 | 6 | 5 | 32.3 | 2 |
| ডিএইচএস 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
| ডিএইচএস 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
| ডিএইচএস 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
| ডিএইচএস 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
| ডিএইচএস 40 | 40 | 48 | 6.5 | 6 | 44 | 2 |
| ডিএইচএস 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
| ডিএইচএস 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
| ডিএইচএস 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
| ডিএইচএস 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
| ডিএইচএস 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
