সিল এবং সিলিং উপকরণগুলির উত্পাদন ও বিকাশের ক্ষেত্রে রুইচেন সিলসের বিস্তৃত অভিজ্ঞতা রয়েছে। আমাদের হাইড্রোলিক পিস্টন রড সিলগুলিতে বিভিন্ন বিভিন্ন মডেল অন্তর্ভুক্ত রয়েছে। আপনি নীচের বিশদ তথ্যের উপর ভিত্তি করে একটি উপযুক্ত পছন্দ করতে পারেন, বা আরও উপযুক্ত এবং কাস্টমাইজড সিলিং সমাধান পেতে আমাদের সাথে যোগাযোগ করতে পারেন।

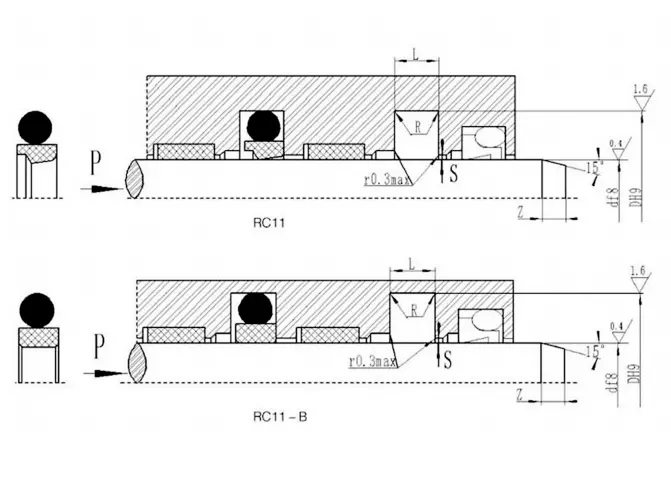

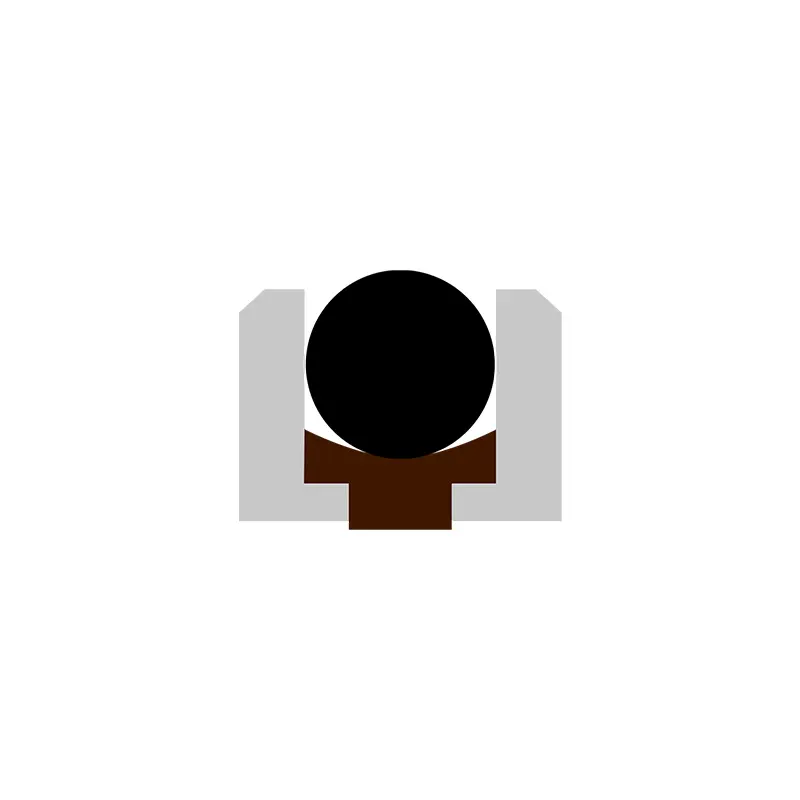

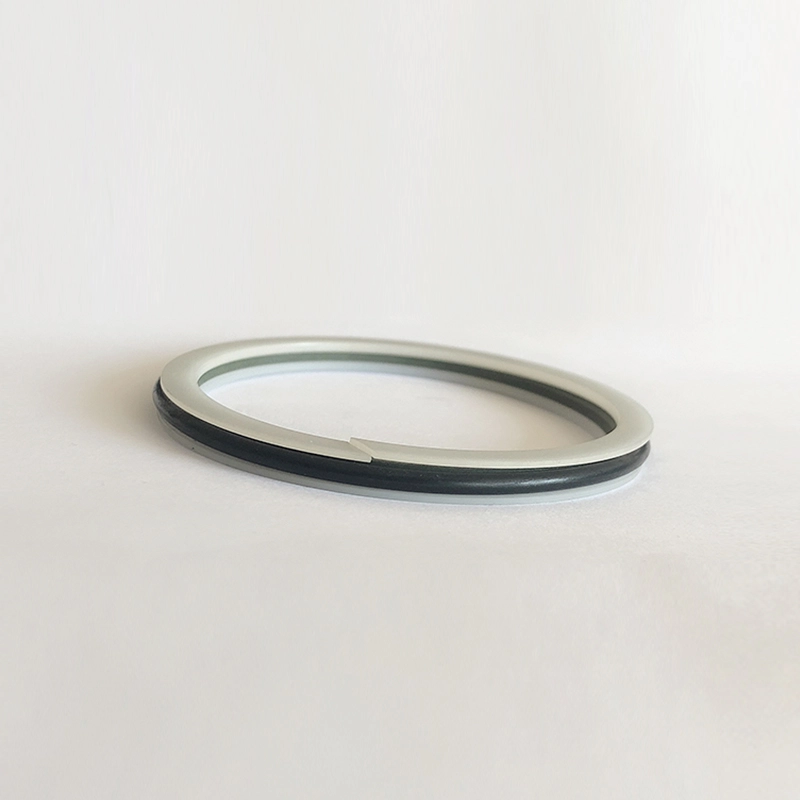

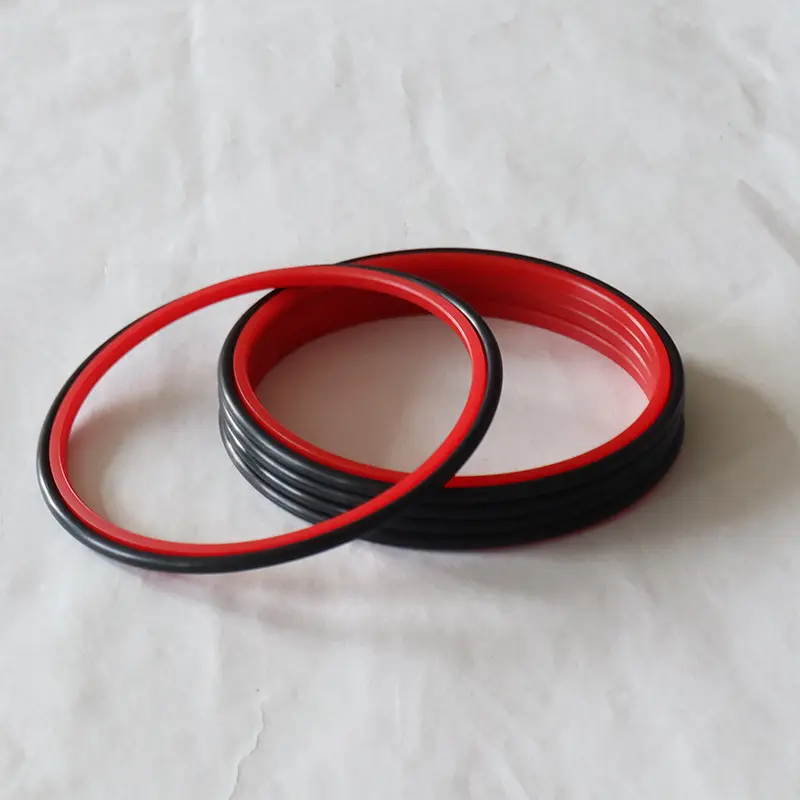

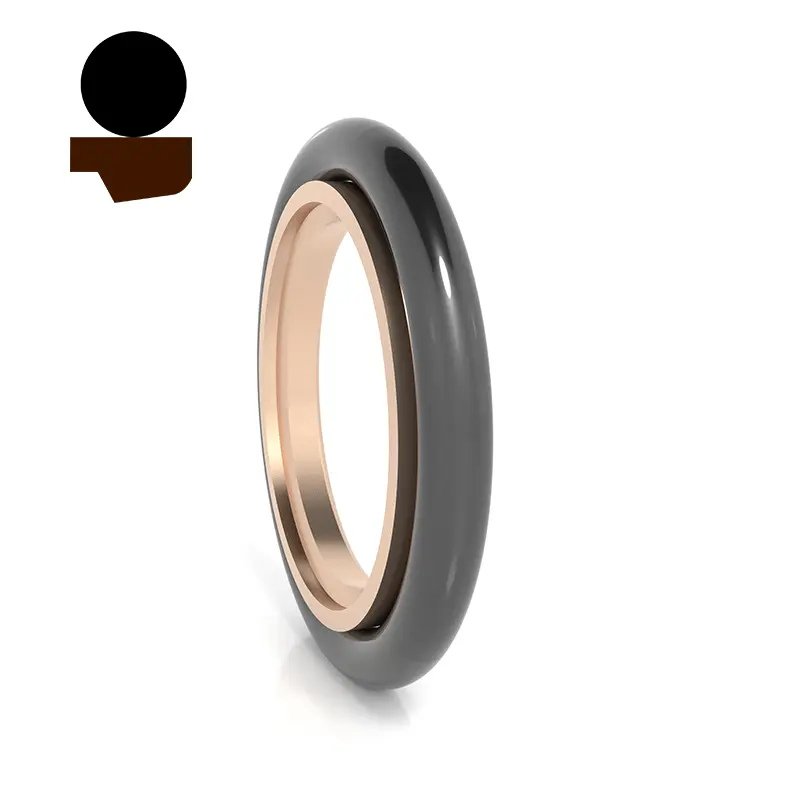

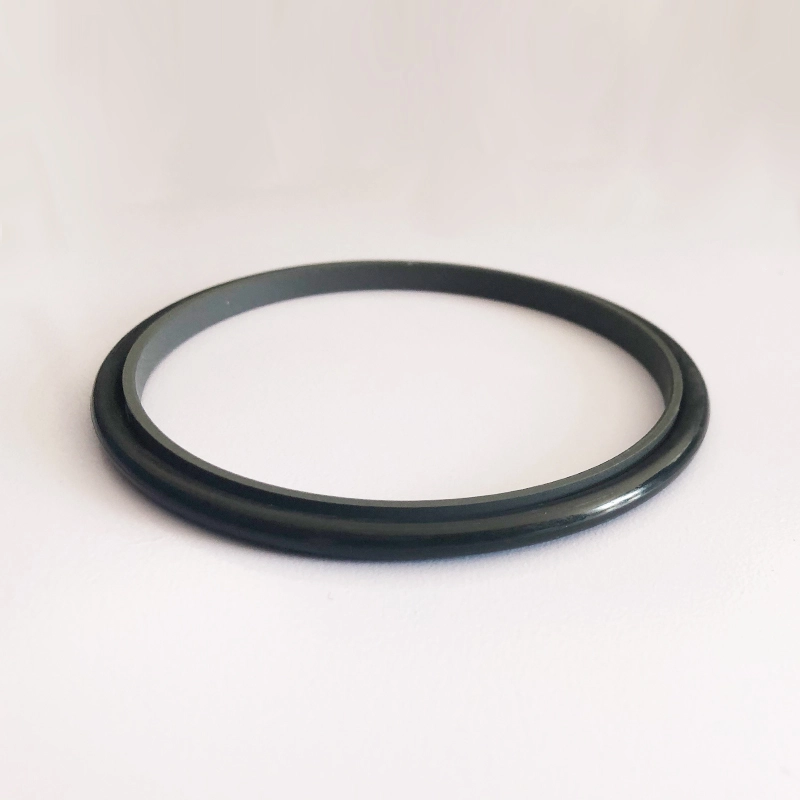

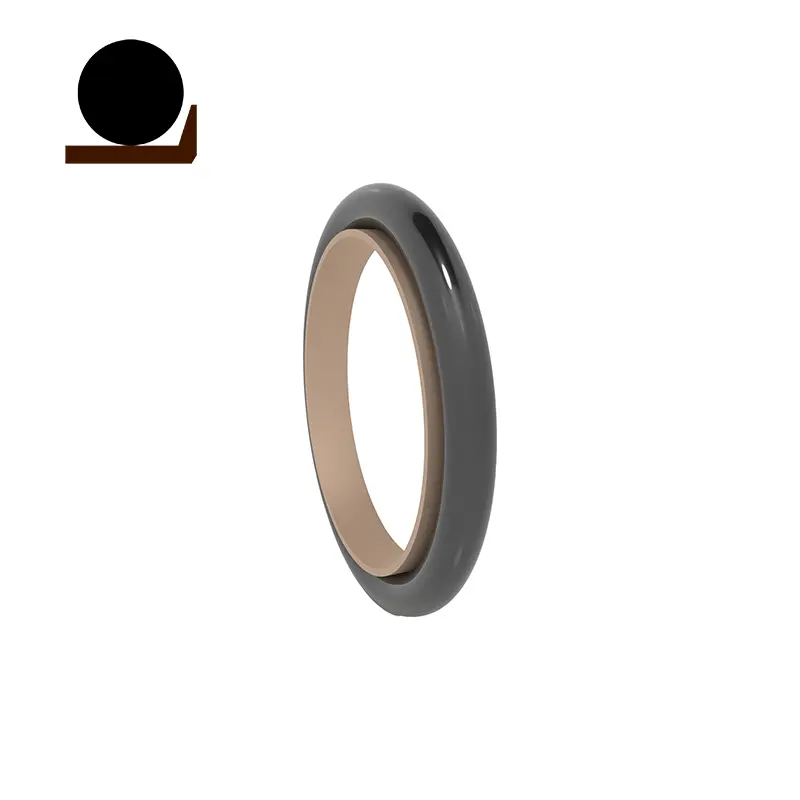

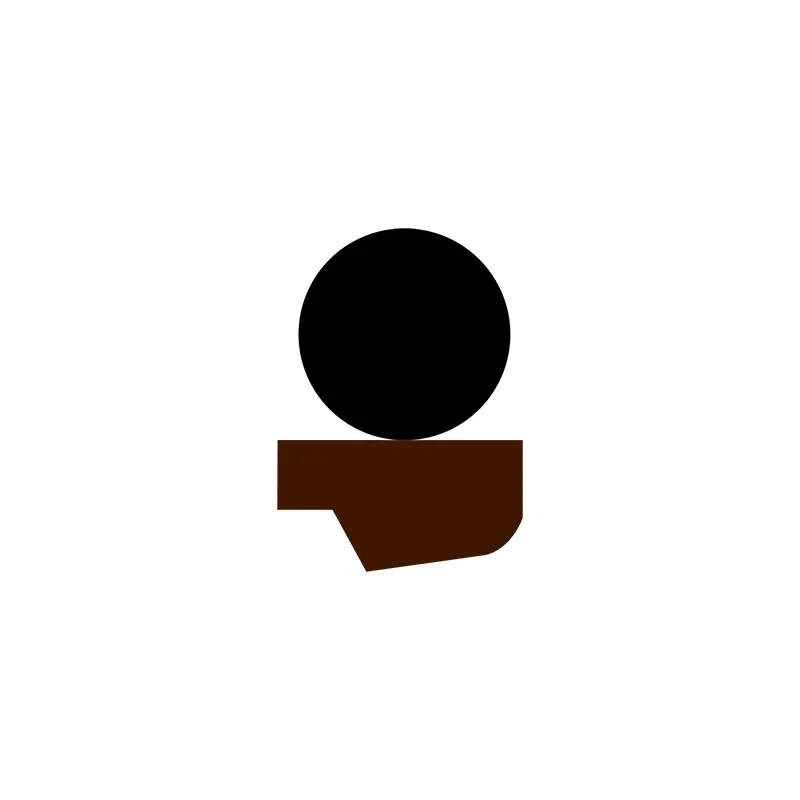

আরসি 11 একটি ভরাট পিটিএফই স্টেপড সিলিং রিং এবং একটি ও-আকৃতির রাবার রিং দ্বারা গঠিত, হাইড্রোলিক রিক্রোয়েটিং মোশন ওয়ানওয়ে চাপ সিলিংয়ের জন্য উপযুক্ত।

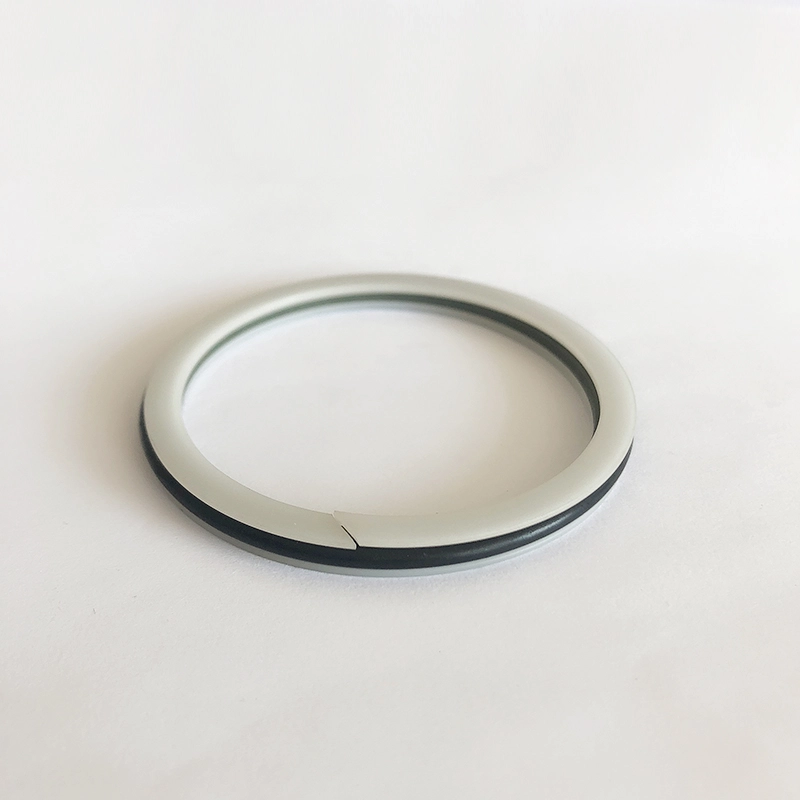

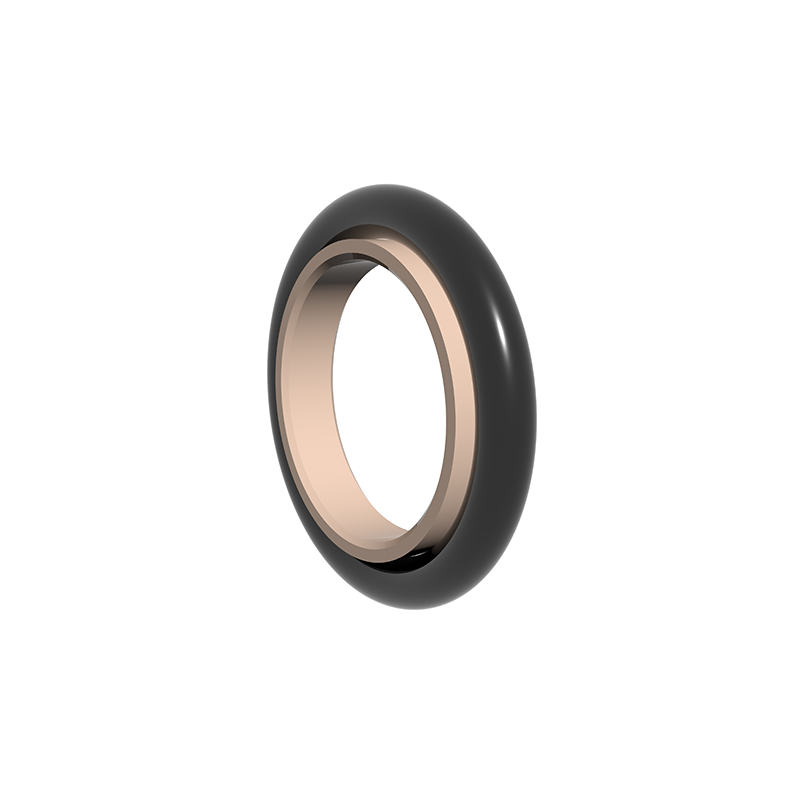

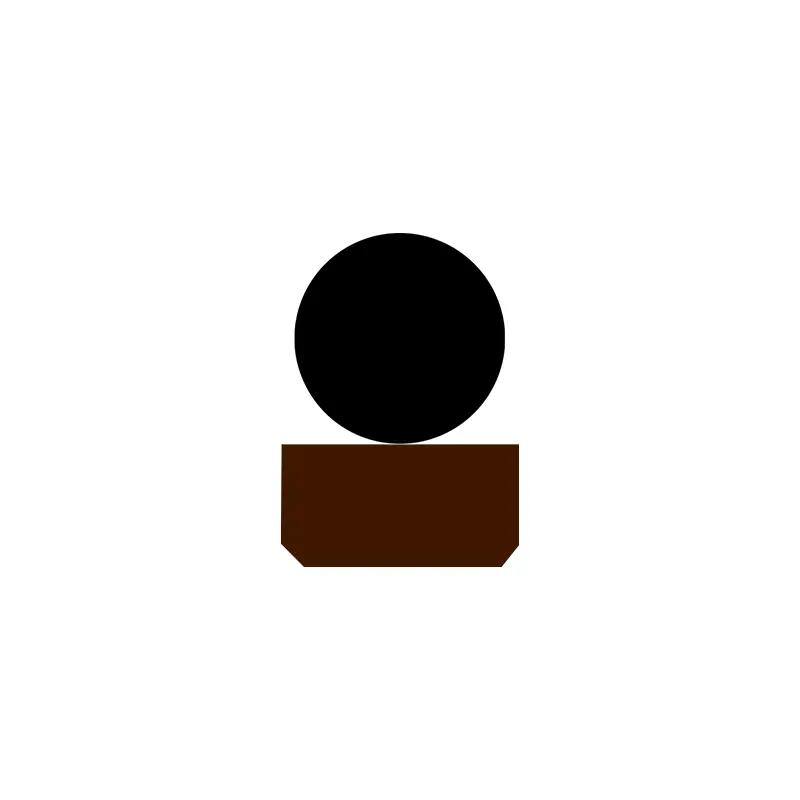

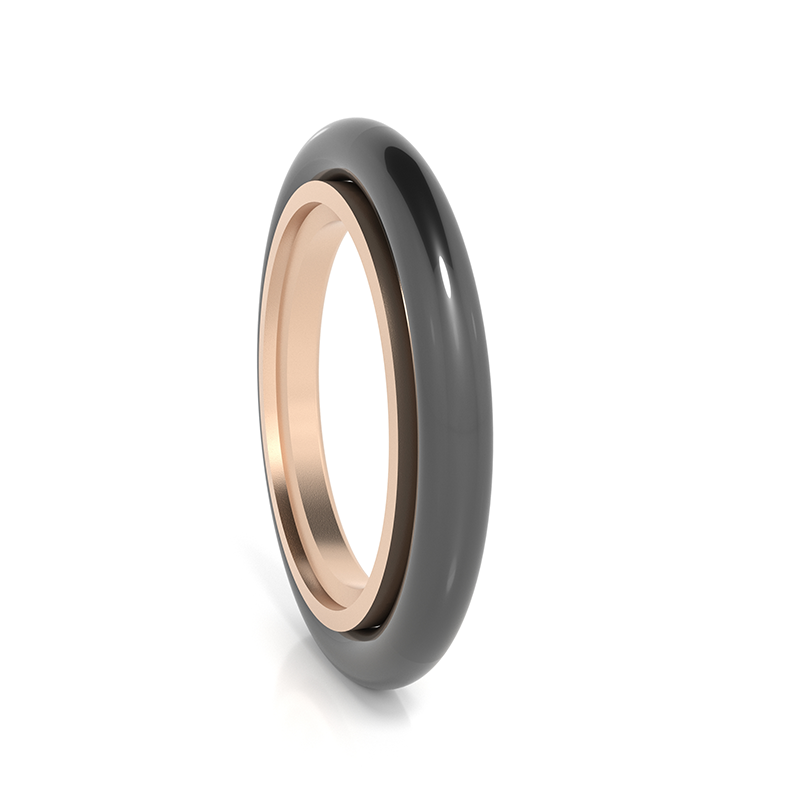

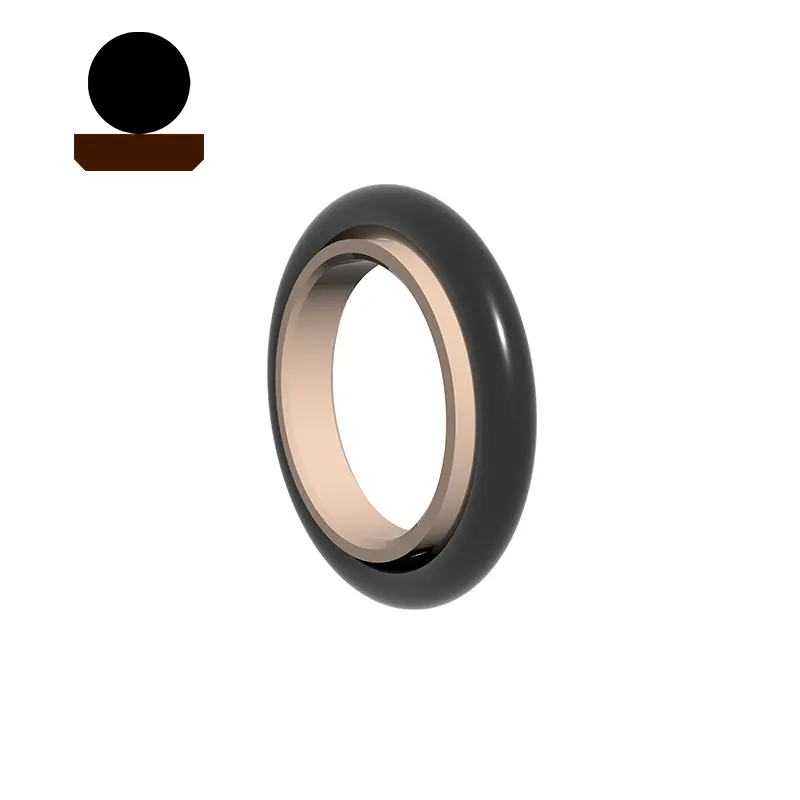

আরসি 11-বি একটি ভরাট পিটিএফই আয়তক্ষেত্রাকার সিলিং রিং এবং একটি ও-আকৃতির রাবার রিং দ্বারা গঠিত, হাইড্রোলিক রিক্রোয়েটিং মোশন দ্বি-মুখী চাপ সিলিংয়ের জন্য উপযুক্ত। ও-রিং রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। এটি সাধারণত গাইড রিংয়ের সাথে একত্রে ব্যবহৃত হয়। বিভক্ত (খোলা) খাঁজগুলি 30 মিমি এর চেয়ে কম রড ব্যাসের জন্য ব্যবহার করা উচিত। বৈশিষ্ট্য:
1। নিম্ন ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো;
2। চাপ এবং কঠোর অবস্থার অধীনে খুব উচ্চ চাপের স্থিতিশীলতা;
3। উচ্চ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
4। জলের মতো স্বল্প-সান্দ্রতা মিডিয়া সিল করার জন্য ব্যবহার করা যেতে পারে;

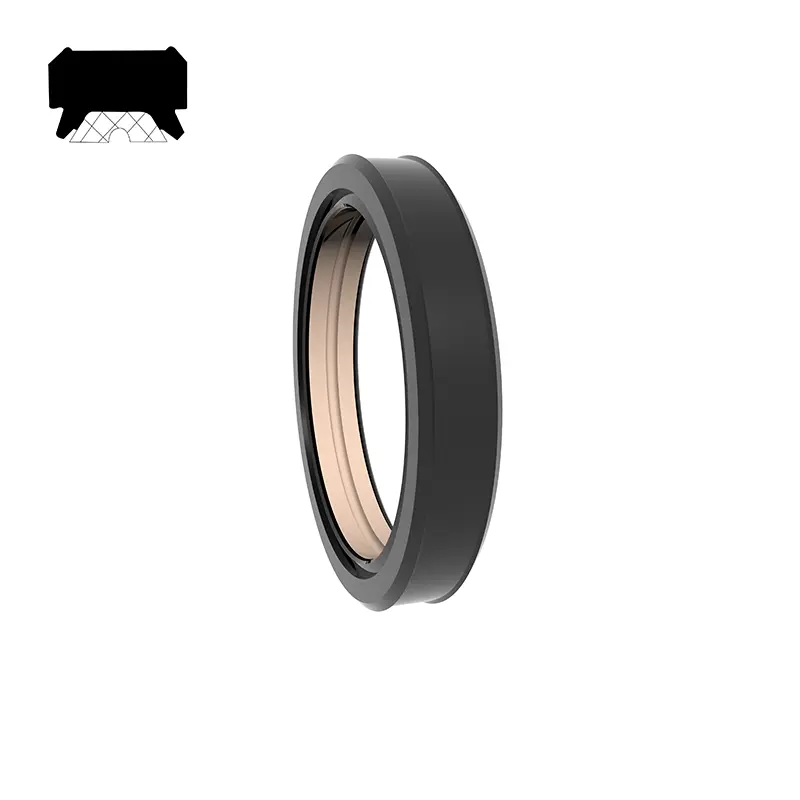

আরসি 12 একটি ভরাট পিটিএফই স্টেপড সিলিং রিং এবং একটি আয়তক্ষেত্রাকার রাবারের রিং দ্বারা গঠিত, হাইড্রোলিক রিক্রোয়েটিং মোশন ওয়ান-ওয়ে চাপ সিলিংয়ের জন্য উপযুক্ত। আয়তক্ষেত্রাকার রিংটি রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। এটি সাধারণত গাইড রিংয়ের সাথে একত্রে ব্যবহৃত হয়। বিভক্ত (খোলা) খাঁজগুলি 30 মিমি এর চেয়ে কম রড ব্যাসের জন্য ব্যবহার করা উচিত। এটি বেশিরভাগ ভারী জলবাহী সরঞ্জামগুলিতে ব্যবহৃত হয়।
বৈশিষ্ট্য:
1। নিম্ন ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো;
2। চাপ এবং কঠোর অবস্থার অধীনে খুব উচ্চ চাপের স্থিতিশীলতা;
3। উচ্চ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
4। জলের মতো স্বল্প-সান্দ্রতা মিডিয়া সিল করার জন্য ব্যবহার করা যেতে পারে;

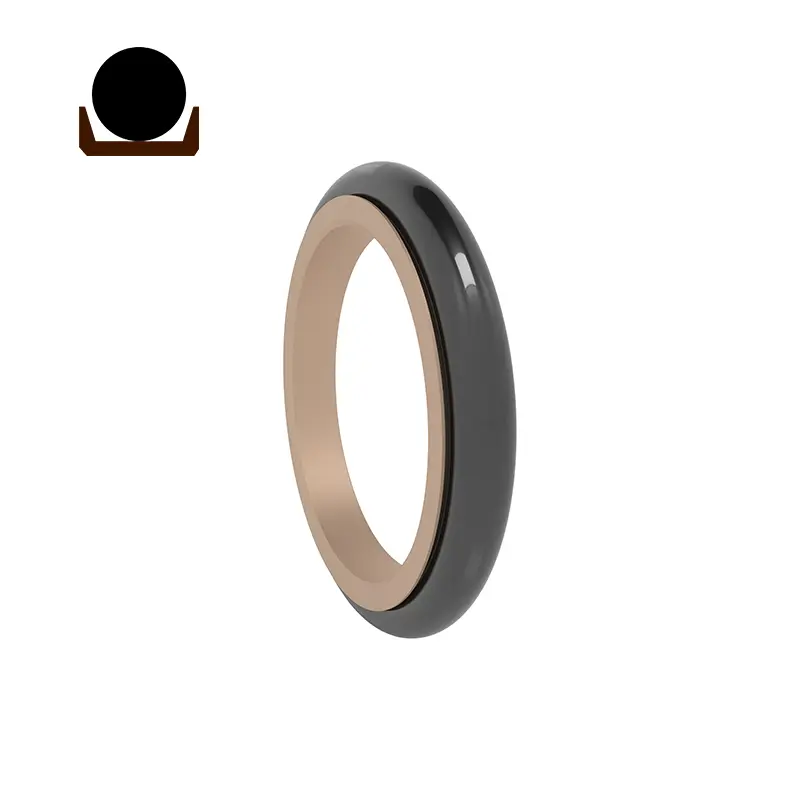

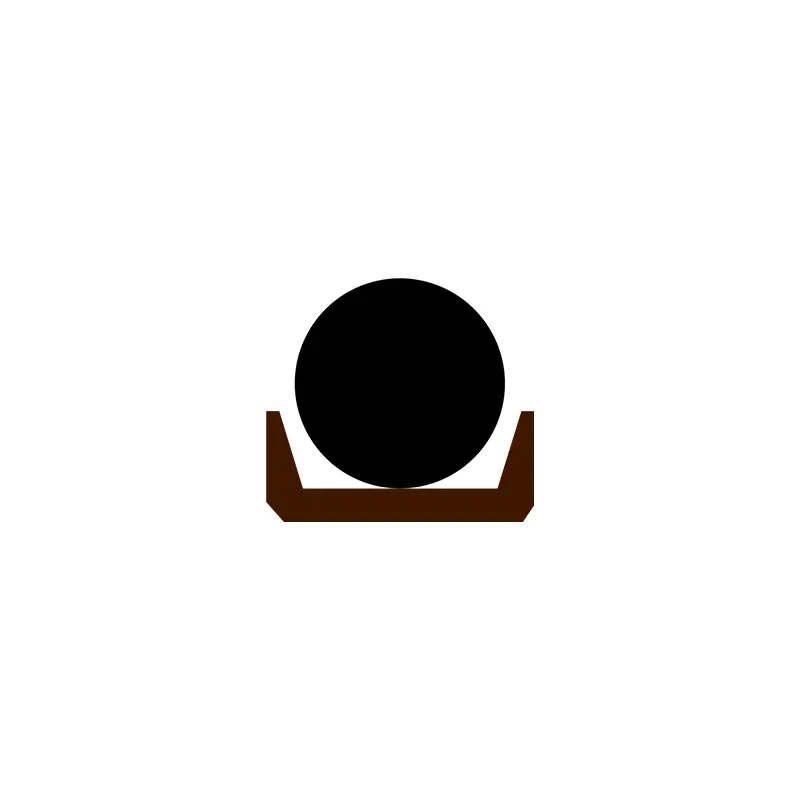

এসপিএনসি/আরসি 13 একটি পিটিএফই ক্যাপ-আকৃতির সিলিং রিং এবং একটি ও-আকৃতির রাবার রিং দ্বারা গঠিত, যা হাইড্রোলিক এবং বায়ুসংক্রান্ত পারস্পরিক মোশন বিডিরেকশনাল প্রেসার সিলিংয়ের জন্য উপযুক্ত। ও-আকৃতির রিংটি রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। সিলিং রিংটি একটি পাতলা ঠোঁট নকশা গ্রহণ করে, যার ভাল ফলো-আপ ক্ষতিপূরণ ক্ষমতা রয়েছে, তাই সিলিং পারফরম্যান্স ভাল এবং জিবি 12350 রিং খাঁজে ইনস্টল করা যেতে পারে। বিভক্ত (খোলা) খাঁজগুলি 30 মিমি এর চেয়ে কম রড ব্যাসের জন্য ব্যবহার করা উচিত। বৈশিষ্ট্য:
1। এটি জলবাহী এবং বায়ুসংক্রান্ত উভয়ের জন্যই ব্যবহার করা যেতে পারে এবং দ্বি -নির্দেশমূলক চাপ সিলিংয়ের জন্য ব্যবহার করা যেতে পারে;
2। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ এবং কোনও লতা নেই;
3। দীর্ঘ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
4 ... ছোট কাঠামোগত স্থান, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ;

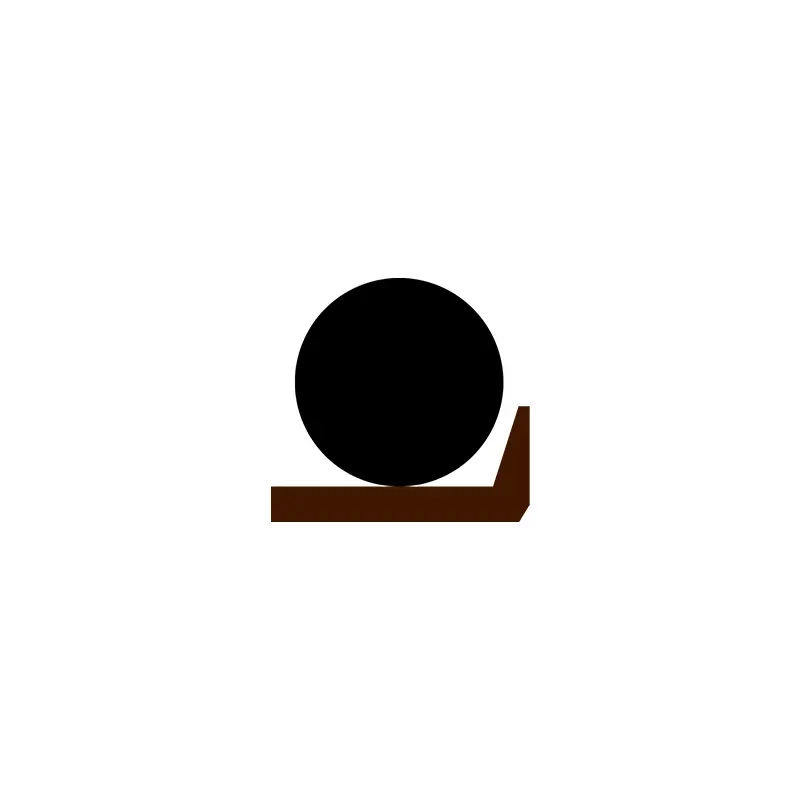

আরসি 14 একটি পিটিএফই ত্রিভুজাকার সিলিং রিং এবং একটি ও-আকৃতির রাবারের রিং দ্বারা গঠিত, যা জলবাহী এবং বায়ুসংক্রান্ত পারস্পরিক ক্রিয়াকলাপের জন্য উপযুক্ত একমুখী চাপ সিলিংয়ের জন্য উপযুক্ত। ও-রিং রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। যেহেতু সিলিং রিংটি একটি পাতলা ঠোঁটের নকশা গ্রহণ করে, ফলো-আপ ক্ষতিপূরণ ক্ষমতা আরও ভাল, তাই সিলিং পারফরম্যান্স ভাল। স্প্লিট (খোলা) খাঁজটি 30 মিমি এর চেয়ে কম রড ব্যাসের জন্য ব্যবহার করা উচিত। বৈশিষ্ট্য:
1। এটি জলবাহী এবং বায়ুসংক্রান্ত উভয়ের জন্য ব্যবহার করা যেতে পারে;
2 কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো;
3। দীর্ঘ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
4 ... ছোট কাঠামোগত স্থান, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ;

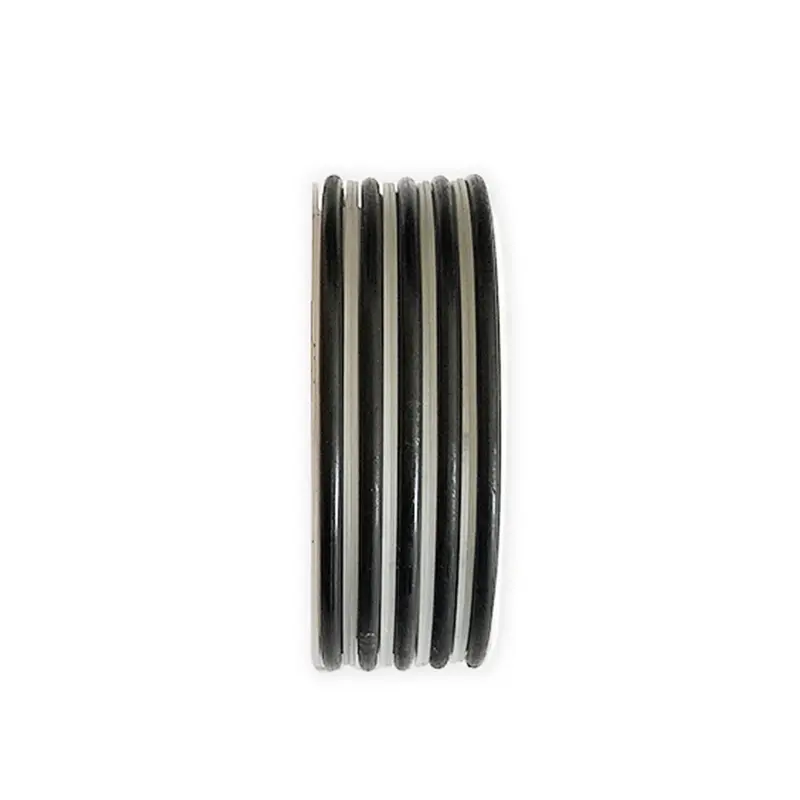

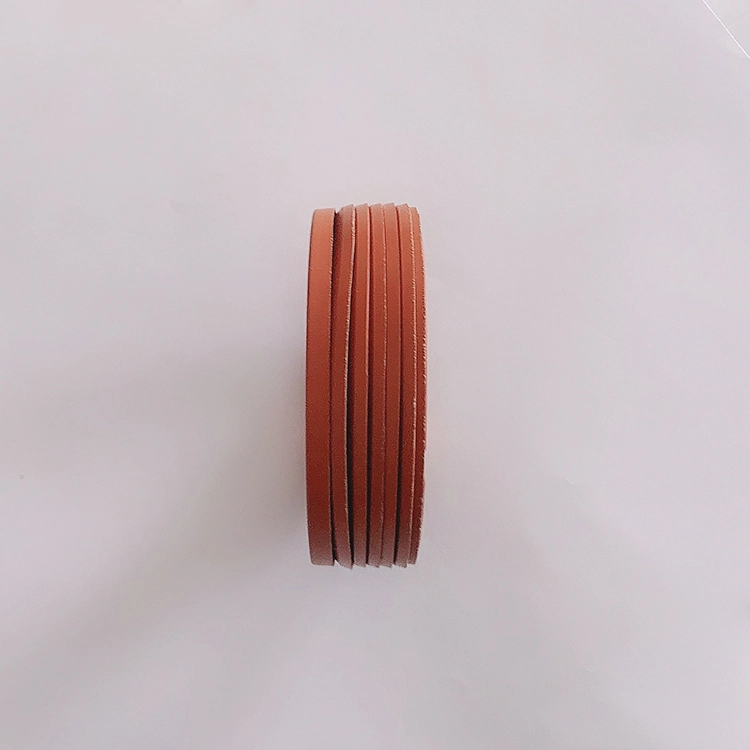

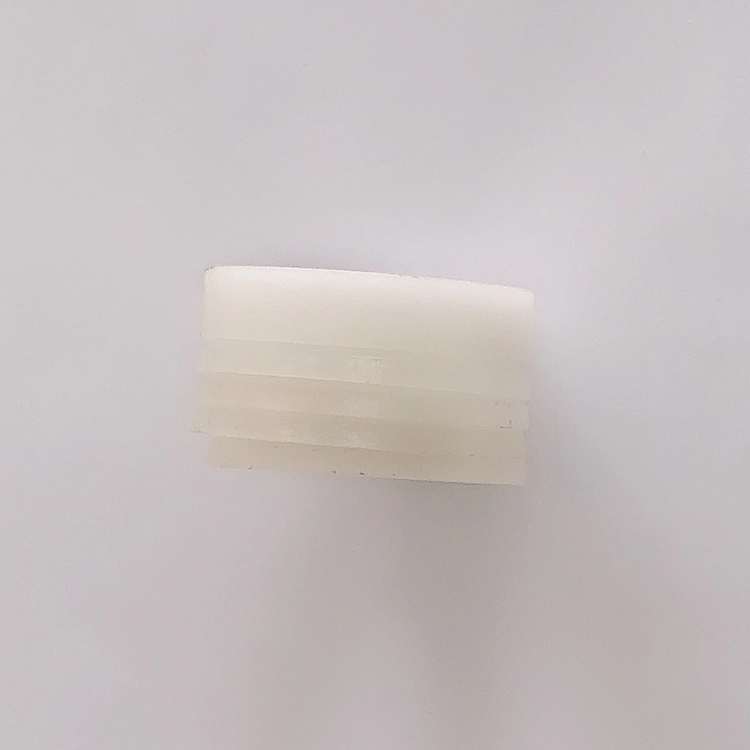

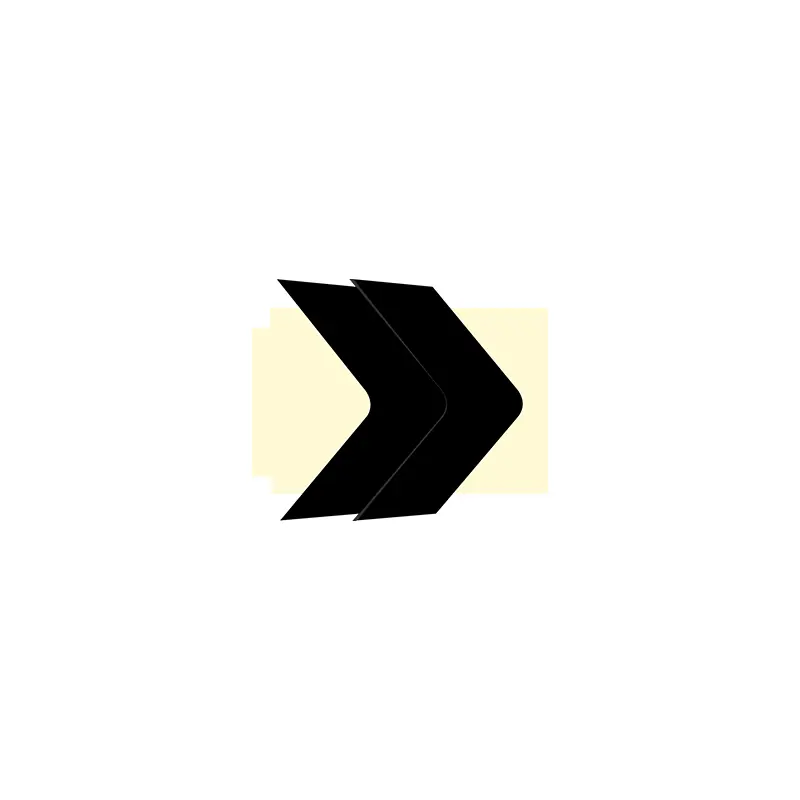

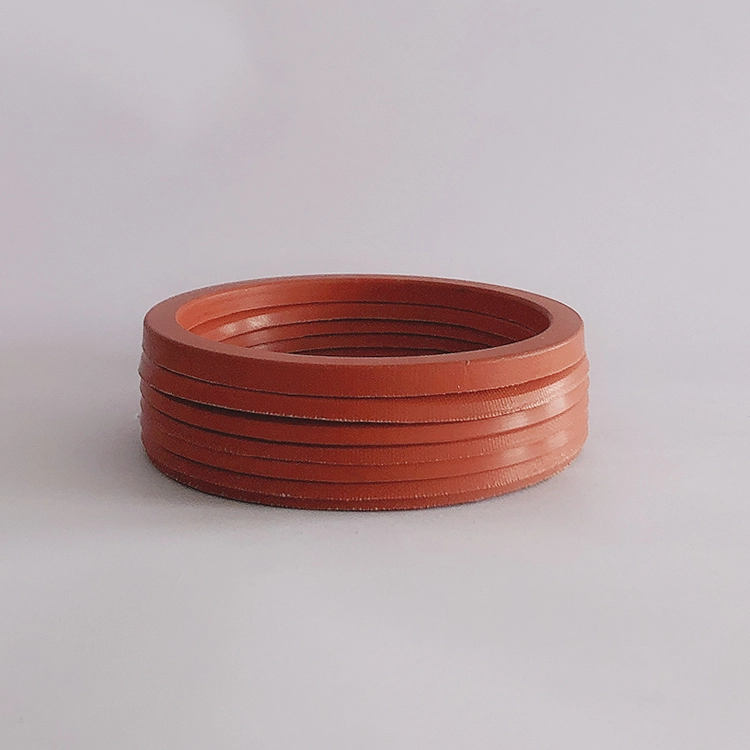

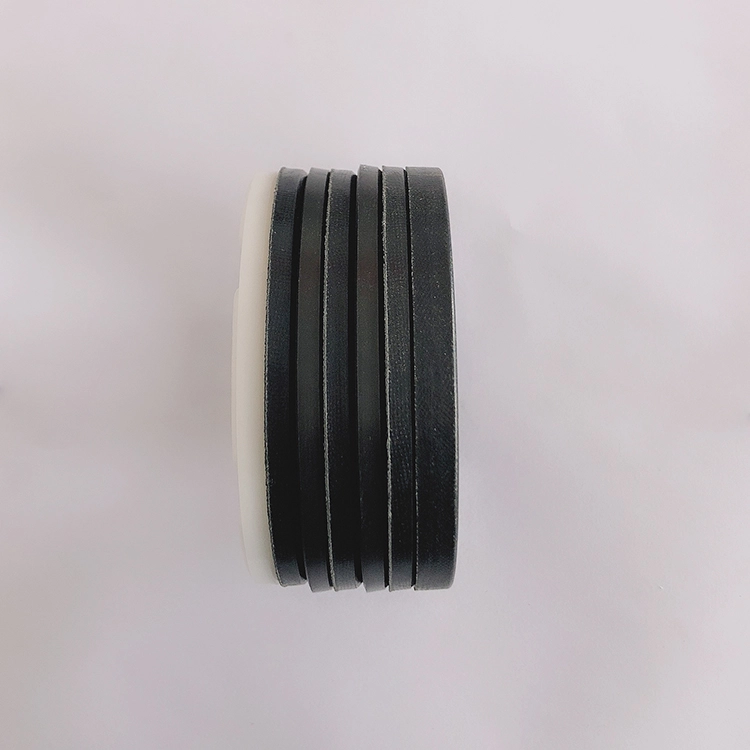

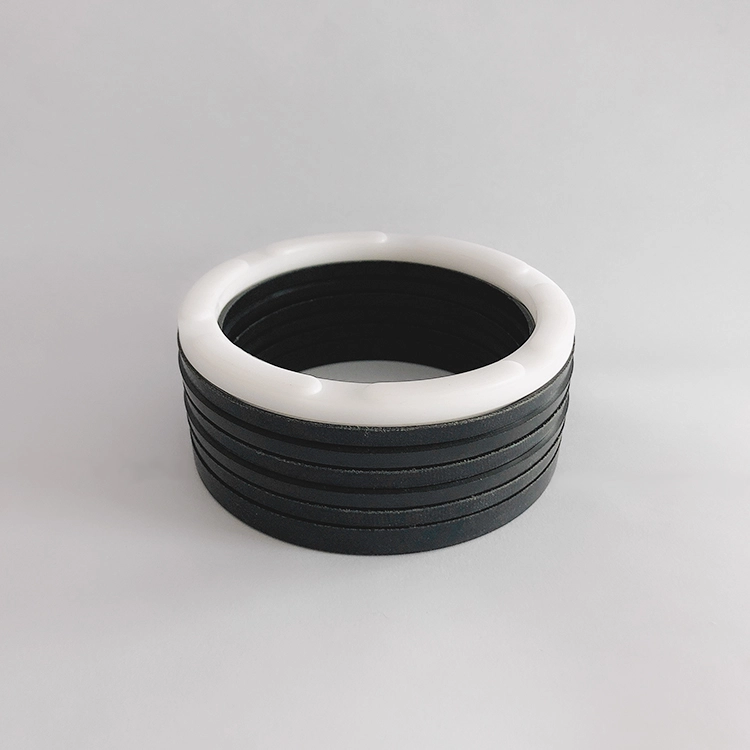

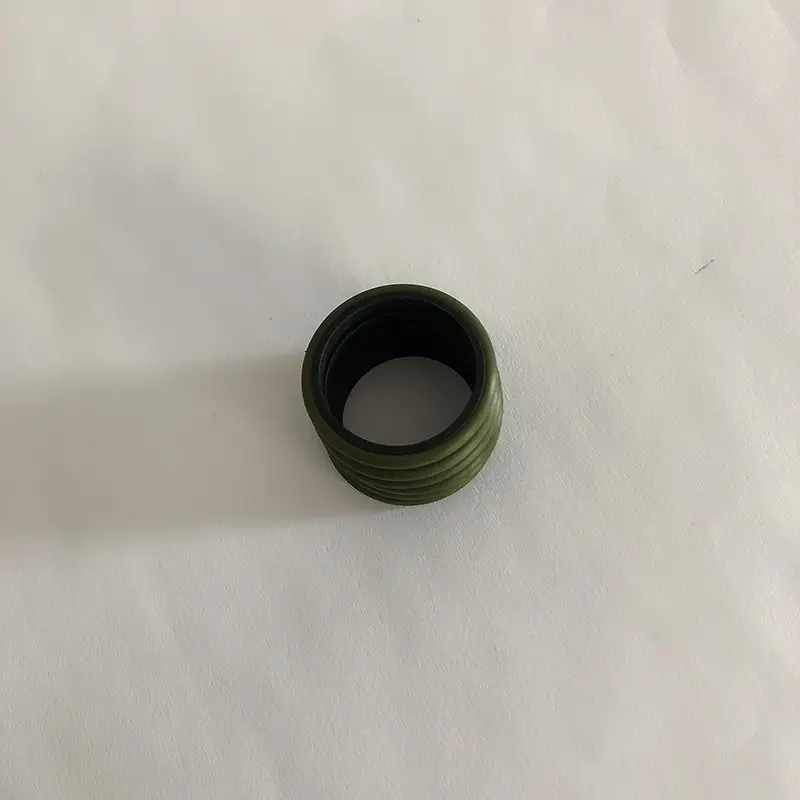

আরসি 15 ভি-আকৃতির সিলিং রিংগুলির একটি সেট (3 এরও বেশি) সমন্বয়ে গঠিত, একটি চাপের রিং এবং একটি সমর্থন রিং, এবং হাইড্রোলিক রিক্রোয়েটিং মোশন ওয়ান-ওয়ে চাপ সিলিংয়ের জন্য উপযুক্ত। সিলিং উপাদানের সাথে সামঞ্জস্যপূর্ণ গ্রিজ ইনস্টলেশন চলাকালীন প্রয়োগ করতে হবে। এটি একটি অবিচ্ছেদ্য (বন্ধ) খাঁজে ইনস্টল করা যাবে না। বৈশিষ্ট্য:
1। বিভিন্ন ধরণের উপকরণ উপলব্ধ, যা বিভিন্ন উদ্দেশ্যে উপযুক্তভাবে সামঞ্জস্য করা যেতে পারে;
2। এটি কঠোর কাজের পরিস্থিতিতে ব্যবহার করা যেতে পারে এবং প্রায় সমস্ত মিডিয়া এবং কঠোর অবস্থার জন্য উপযুক্ত;
3। এটির দীর্ঘ পরিষেবা জীবন রয়েছে এবং এটি তেলমুক্ত লুব্রিকেটেড সিলগুলির জন্য ব্যবহার করা যেতে পারে (যুক্তিসঙ্গত উপাদান নির্বাচন);
4। সিলিং এবং ঘর্ষণটি গ্যাসকেটটি সামঞ্জস্য করে সামঞ্জস্য করা যেতে পারে এবং অক্ষীয় আকারটি ভি-আকৃতির সিলিং রিং যুক্ত বা অপসারণ করে সামঞ্জস্য করা যায়;
5। সিলিং পৃষ্ঠের গুণমানটি দুর্বল হলেও এটি কার্যকরভাবে কাজ করতে পারে।
এসপিএন একটি ভরাট পিটিএফই আয়তক্ষেত্রাকার সিলিং রিং এবং একটি আয়তক্ষেত্রাকার রাবারের রিং দ্বারা গঠিত, হাইড্রোলিক এবং বায়ুসংক্রান্ত পারস্পরিক প্রতিদান মোশন দ্বিপাক্ষিক চাপ সিলিংয়ের জন্য উপযুক্ত। আয়তক্ষেত্রাকার রিংটি রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। বিভক্ত (খোলা) খাঁজগুলি 30 মিমি এর চেয়ে কম রড ব্যাসের জন্য ব্যবহার করা উচিত।
বৈশিষ্ট্য:
1। নিম্ন ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো;
2। জলবাহী এবং বায়ুসংক্রান্ত দ্বৈত-ব্যবহার সিলগুলি দ্বি-নির্দেশমূলক চাপ সিলিংয়ের জন্য ব্যবহার করা যেতে পারে;
3। উচ্চ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
4 ... ছোট কাঠামোগত স্থান, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ;
আরসি 17 হাইড্রোলিক এবং বায়ুসংক্রান্ত পারস্পরিক দ্বিপাক্ষিক চাপ সিলিংয়ের জন্য উপযুক্ত। ও-রিং রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেয়। বিভক্ত (খোলা) খাঁজগুলি 30 মিমি এর চেয়ে কম রড ব্যাসের জন্য ব্যবহার করা উচিত। বৈশিষ্ট্য:
1। নিম্ন ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো;
2। জলবাহী এবং বায়ুসংক্রান্ত দ্বৈত-ব্যবহার সিলগুলি দ্বি-নির্দেশমূলক চাপ সিলিংয়ের জন্য ব্যবহার করা যেতে পারে;
3। দীর্ঘ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
4 ... ছোট কাঠামোগত স্থান, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ:

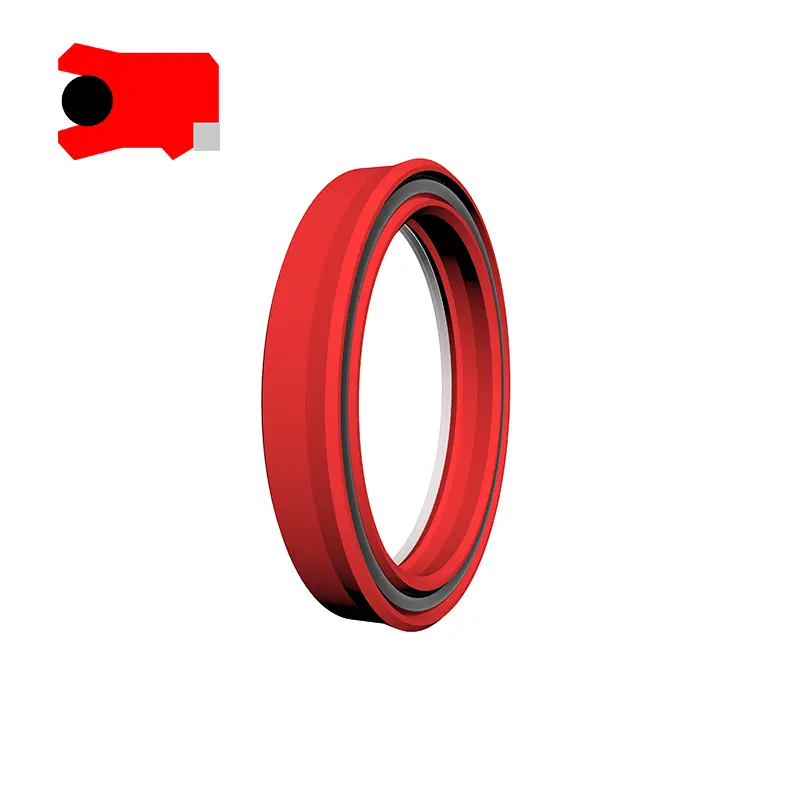

জিটিডিআই একটি বিশেষ আকারের রাবার (বা পলিউরেথেন) ইলাস্টোমার এবং একটি পরিবর্তিত পিটিএফই সিলিং রিং দ্বারা গঠিত, এবং ভাল সিলিং, দীর্ঘ জীবন, কম ঘর্ষণ ইত্যাদির বৈশিষ্ট্য রয়েছে টিডিএমআই একটি বিশেষ আকারের রাবার (বা পলিউরেথেন) এলাস্টোমার এবং একটি পরিবর্তিত পিটিএফইইএফইইএসএফইএস, এবং একটি সংশোধিত পিটিএফই সিলিং রিং, জিজিডিআই একটি পিটিএফই-ভরা সিলিং রিং, দুটি এল-আকৃতির প্লাস্টিকের সমর্থন রিং এবং একটি ইলাস্টিক ফোর্স ও-রিংয়ের সমন্বয়ে গঠিত এবং এতে ভাল সিলিং, দীর্ঘ জীবন, কম ঘর্ষণ, কোনও ক্রাইপিং ইত্যাদি বৈশিষ্ট্য রয়েছে
বিডি টাইপ সিলিং রিং একটি পিস্টন রড সিল, মূলত সিলিং প্লাঞ্জার, পিস্টন রডস, ফোরজিং মেশিন এবং হাঁটার সরঞ্জামগুলির জন্য জলবাহী সরঞ্জামগুলির জন্য ব্যবহৃত হয়। বৈশিষ্ট্য:
1। কম্পন লোড এবং চাপ শিখরগুলির প্রতি সংবেদনশীল
2। ভাল অ্যান্টি-এক্সট্রুশন ক্ষমতা
3। কোনও লোড এবং কম তাপমাত্রার অধীনে আরও ভাল সিলিং
4 .. কঠোর কাজের শর্তের জন্য উপযুক্ত

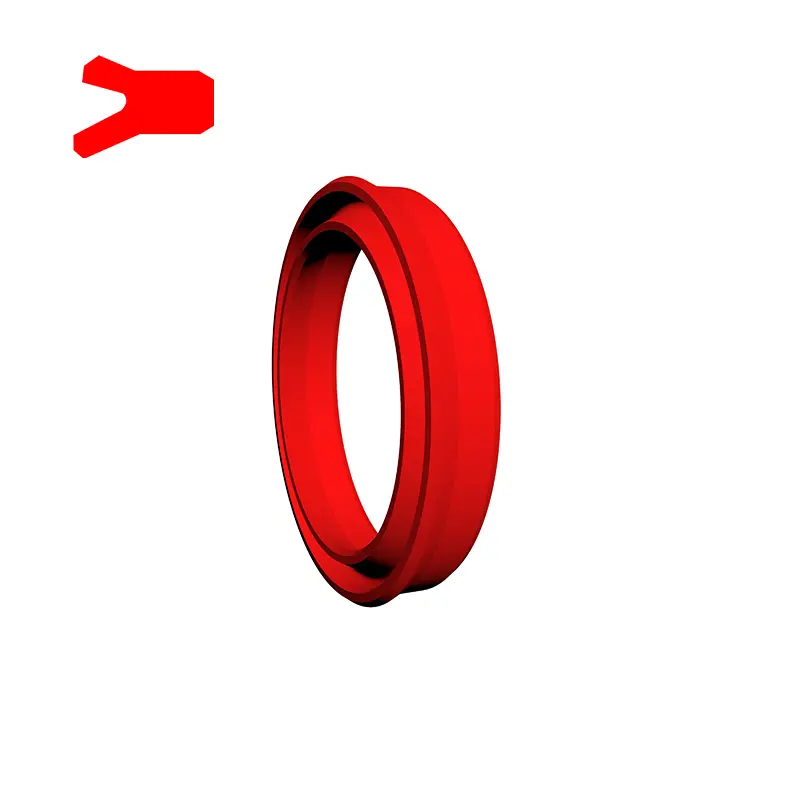

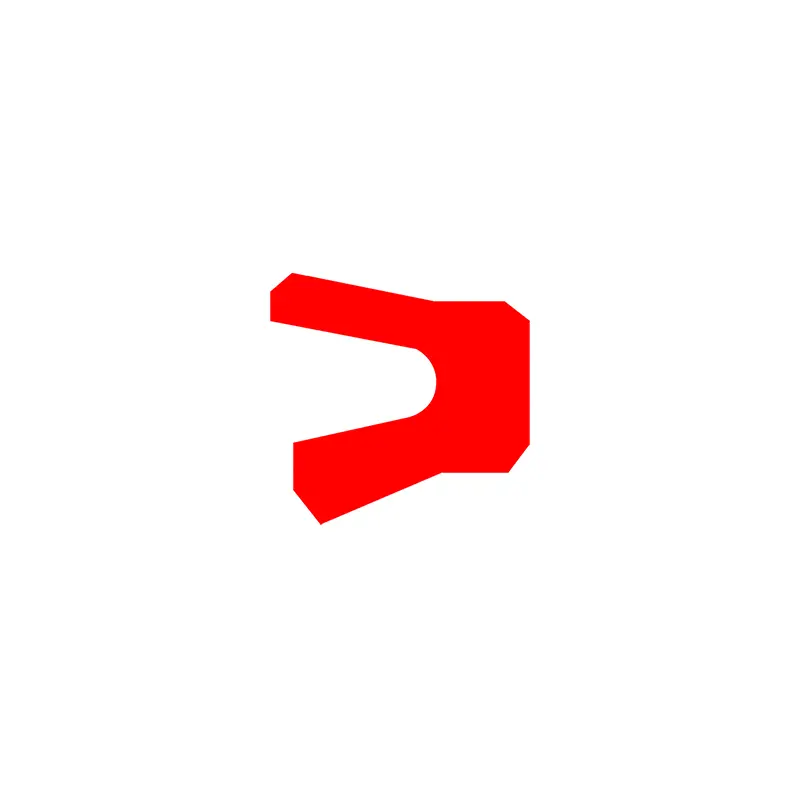

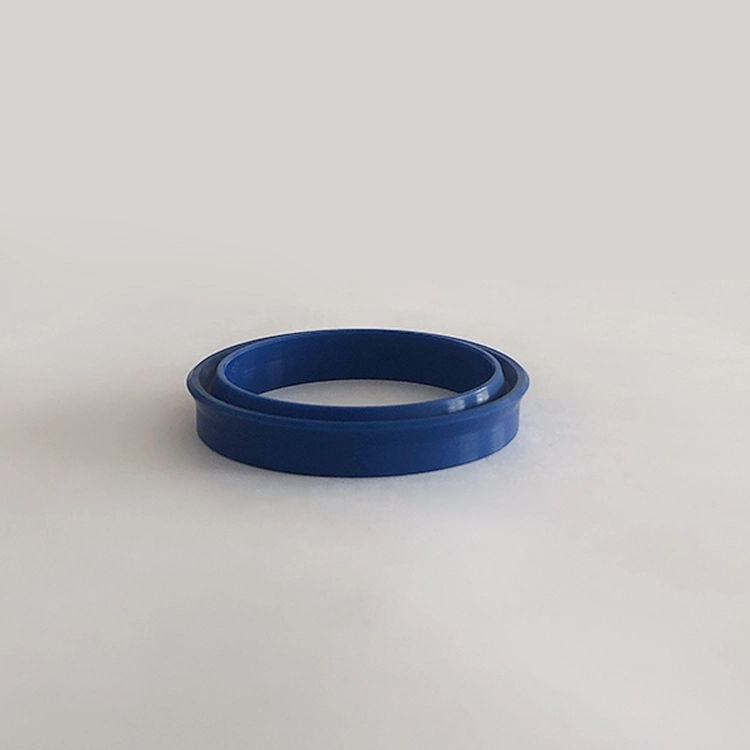

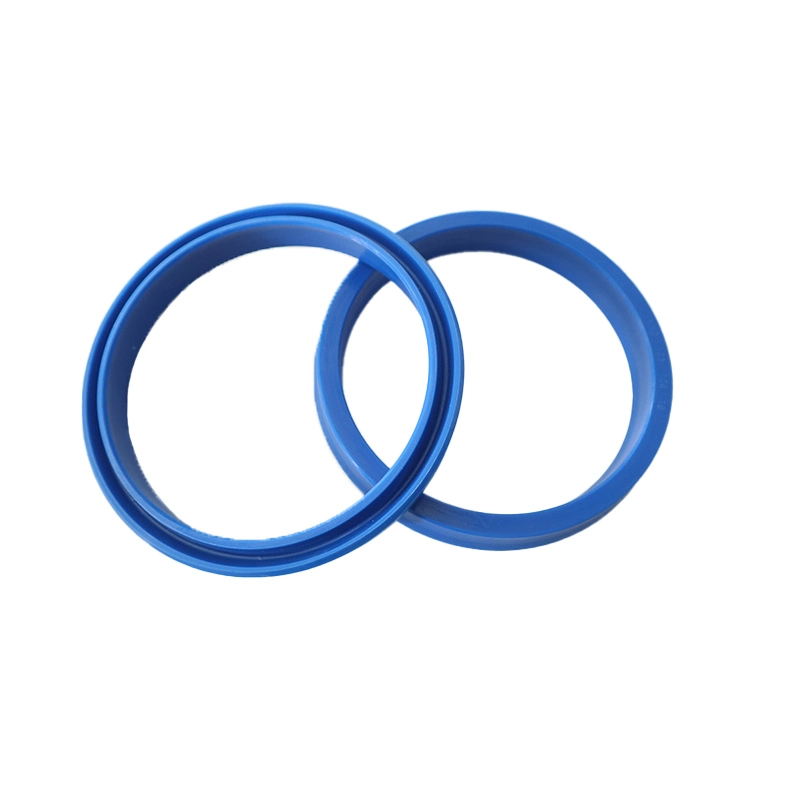

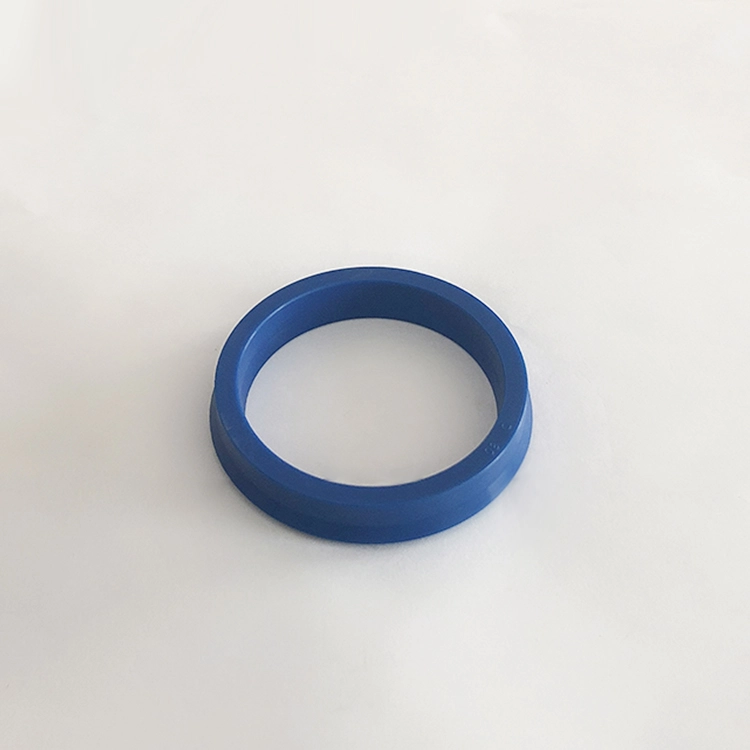

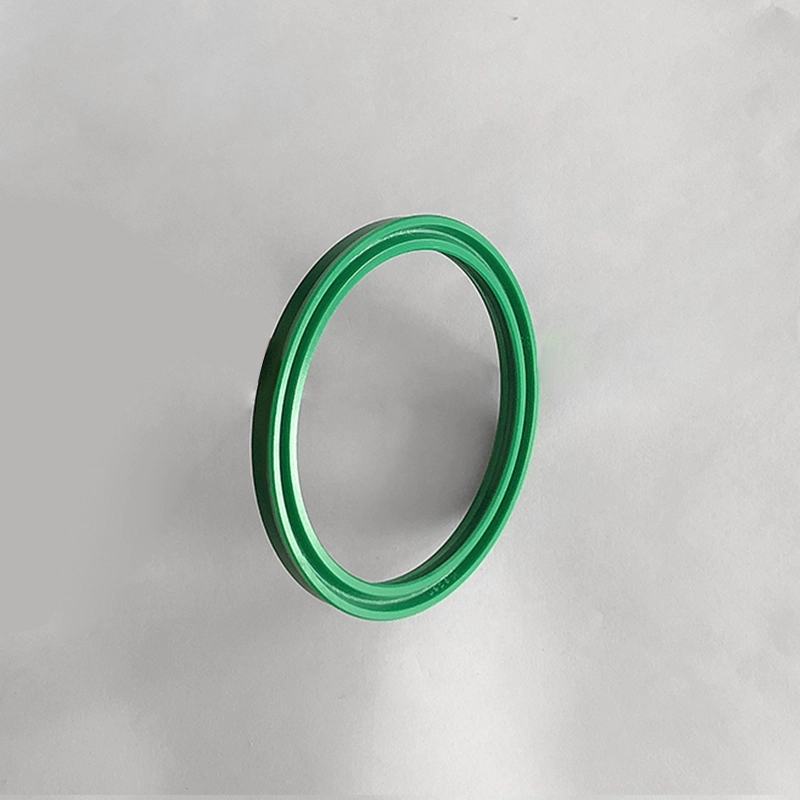

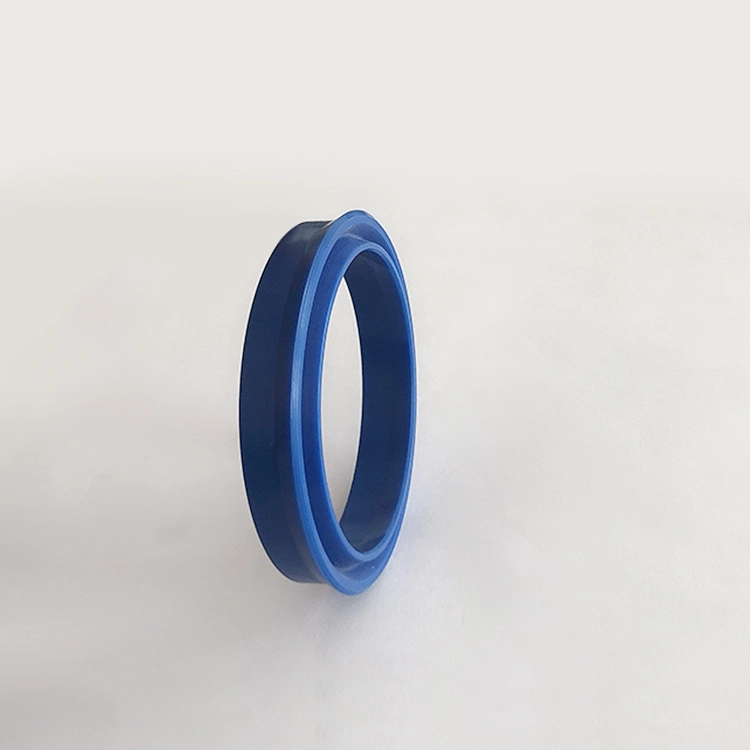

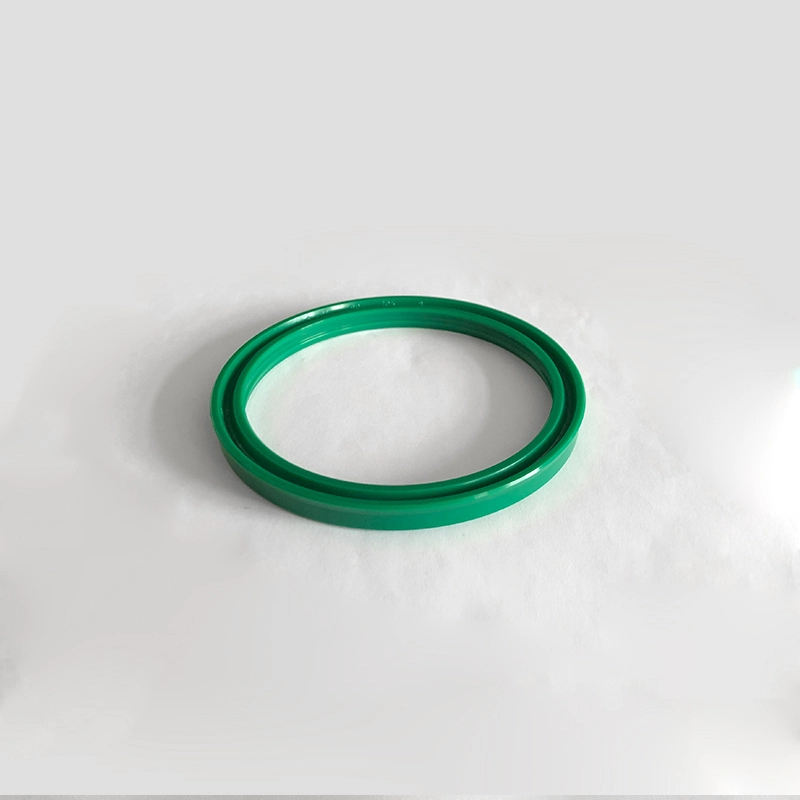

শ্যাফ্টের জন্য ওয়াইএক্সডি টাইপ সিল রিংটি পিস্টন রডে বিশেষভাবে ব্যবহৃত একটি অসমমিত সীল। এটি হাইড্রোলিক রিক্রোয়েটিং গতির একমুখী সিলিংয়ের জন্য উপযুক্ত এবং এটি সিলিং পারফরম্যান্স রয়েছে। যখন 12 ~ 32 এমপিএর অধীনে ব্যবহৃত হয়, তখন হিলটিতে একটি রক্ষণাবেক্ষণ রিং প্রয়োজন। খাঁজটি জেবি/জেডকিউ 4265-97 স্ট্যান্ডার্ডের সাথে সামঞ্জস্য করে। এর বৈশিষ্ট্য:
1। হালকা লোড এবং মাঝারি লোডগুলিতে প্রযোজ্য;
2। উচ্চ-চাপ এবং নিম্নচাপ উভয় সিলের জন্য ভাল সিলিং পারফরম্যান্স;
3। বিভিন্ন ধরণের উপকরণ উপলব্ধ এবং মাঝারি প্রতিরোধের কার্যকারিতা আরও বিস্তৃত;
4। সাধারণ কাঠামো এবং সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ।

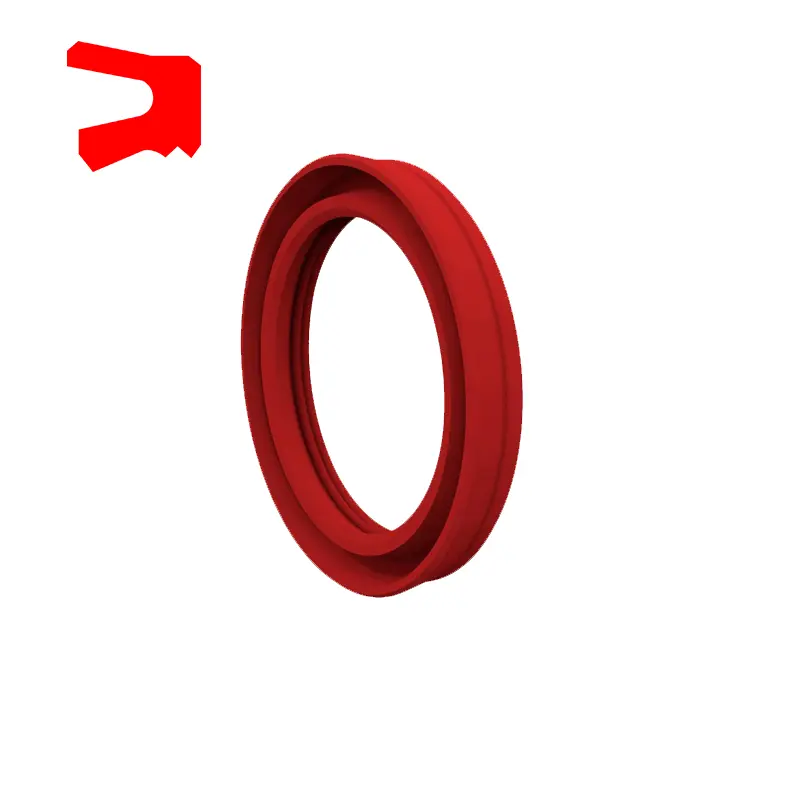

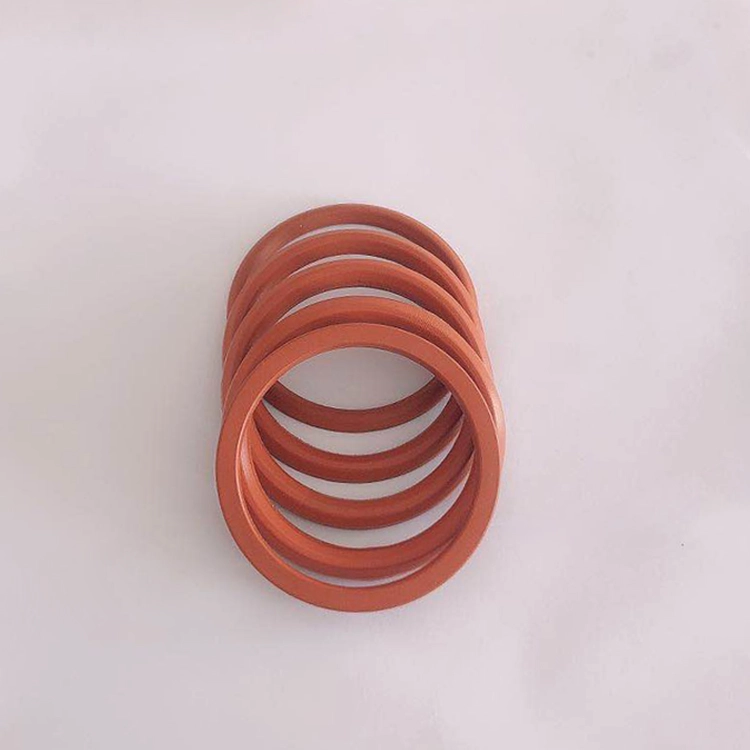

আরসিইউআর সিল রিং হ'ল পিস্টন রডে বিশেষভাবে ব্যবহৃত একটি অসম্পূর্ণ সিল যা ভাল সিলিং পারফরম্যান্স সহ জলবাহী পারস্পরিক ক্রিয়াকলাপের একমুখী সিলিংয়ের জন্য উপযুক্ত। খাঁজটি আইএসও 5597 স্ট্যান্ডার্ডের সাথে সামঞ্জস্য করে। এটি সিলিং সিস্টেমে সহায়ক সিল হিসাবে ব্যবহৃত হয়। এর বৈশিষ্ট্য:
1। ভাল স্ট্যাটিক এবং গতিশীল সিলিং পারফরম্যান্স;
2। গতিশীল অবস্থার অধীনে শক্তিশালী অবশিষ্টাংশ তেল পুনরুদ্ধারের ক্ষমতা;
3। সাধারণ কাঠামো এবং সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ।
আরসিইউএসআর সিল রিংটি একটি অসম্পূর্ণ সিল যা পিস্টন রডে বিশেষত ব্যবহৃত হয়, সিল রিংয়ের অভ্যন্তরের পাশে সহায়ক ঠোঁট সহ। এটি হাইড্রোলিক রিক্রোয়েটিং গতির একমুখী সিলিংয়ের জন্য উপযুক্ত এবং এটি সিলিং পারফরম্যান্স রয়েছে। খাঁজটি আইএসও 5597 স্ট্যান্ডার্ডের সাথে সামঞ্জস্য করে। এটি একা বা সিলিং সিস্টেমে সহায়ক সিল হিসাবে ব্যবহার করা যেতে পারে। এর বৈশিষ্ট্য:
1। ভাল স্ট্যাটিক এবং গতিশীল সিলিং পারফরম্যান্স;
2। নিম্ন ঘর্ষণ, মসৃণ আন্দোলন, গতিশীল অবস্থার অধীনে শক্তিশালী অবশিষ্টাংশ তেল পুনরুদ্ধারের ক্ষমতা;
3। সাধারণ কাঠামো এবং সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
উপাদান নির্বাচন
1। সমর্থনকারী ও-রিং উপকরণগুলি নির্বাচন করা যেতে পারে: R01 নাইট্রাইল রাবার (এনবিআর), আরও 2 ফ্লুরোরবারবার (এফকেএম), ইত্যাদি
2। সিলিং রিং উপকরণ: ptfe2, ptfe3, ptfe4, PU, E.
আরসি 15 উপাদান নির্বাচন
1। চাপ রিং উপাদান: পলিটেট্রাফ্লুওরোথিলিন, নাইট্রাইল কাপড়, ফ্লুরোরবারবার কাপড়, নাইলন, পলিওক্সিমেথিলিন
2। ভি-রিং উপাদান: পলিটেট্রাফ্লুওরোথিলিন, নাইট্রাইল রাবার, নাইট্রাইল কাপড়, ফ্লুরোরবারবার, ফ্লুরোরবারবার কাপড়, পলিউরেথেন
3। সমর্থন রিং উপাদান: নাইট্রাইল কাপড়, ফ্লুরোরবারবার কাপড়, নাইলন, পলিক্সাইমিথিলিন, পলিটেট্রাফ্লুওরোথিলিন
আরসিইআর উপাদান নির্বাচন পলিউরেথেন (পিইউ)
অর্ডার উদাহরণ ：
অর্ডার মডেল আরসি 11-40x55.1x6.3-PTFE3-R01
অর্ডার মডেল আরসি 11-বি -40x55.1x6.3-PTFE3-R02
মডেল-রড ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড আর 01, আর 02-ও-রিং উপাদান কোড
অর্ডার মডেল আরসি 12-40x55x7.5-পিটিএফই 3-আর 01
মডেল-রড ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত টেট্রাফ্লুওরোথিলিন উপাদান কোড R01-Rectangular রিং মেটেরিয়াল কোড
মডেল আরসি 13-80-পিটিএফই 3-আর 01 বা এসপিএনসি -80-পিটিএফই 3-আর 01 অর্ডার করুন
আরসি 13/এসপিএনসি-মডেল 80-শ্যাফ্ট ব্যাস ডি পিটিএফই 3-পিটিএফই উপাদান কোড R01-ও-রিং উপাদান কোড
অর্ডার মডেল RC14-80-PTFE3-R01
আরসি 14-মডেল 80-শ্যাফ্ট ব্যাস ডি পিটিএফই 3-পিটিএফই উপাদান কোড R01-O- রিং উপাদান কোড
আরসি 15
| মডেল | উপাদান | প্রযোজ্য সুযোগ | সিলিং |
| আরসি 15-এ | ভি-রিং: এনবিআর কাপড়, চাপ রিং, সমর্থন রিং: এনবিআর কাপড়/পিএ/পিওএম/পিটিএফই | সাধারণ তাপমাত্রা, উচ্চ চাপ | ভাল |
| আরসি 15-বি | ভি-রিং: এফকেএম কাপড়, চাপের রিং, সমর্থন রিং: এফকেএম কাপড়/পিটিএফই | উচ্চ তাপমাত্রা, উচ্চ চাপ | ভাল |
| আরসি 15-সি | ভি-রিং: এনবিআর, চাপ রিং, সমর্থন রিং: এনবিআর কাপড়/পিএ/পিওএম/পিটিএফই | সাধারণ তাপমাত্রা, মাঝারি এবং নিম্নচাপ | দুর্দান্ত |
| আরসি 15-ডি | ভি-রিং: এফকেএম, চাপ রিং, সমর্থন রিং: এফকেএম কাপড়/পিটিএফই | উচ্চ তাপমাত্রা, মাঝারি এবং নিম্নচাপ | দুর্দান্ত |
| আরসি 15-ই | ভি-রিং: এনবিআর+এনবিআর কাপড়ের সংমিশ্রণ, চাপ রিং, সমর্থন রিং: এনবিআর কাপড়/পিএ/পিওএম/পিটিএফই | সাধারণ তাপমাত্রা, মাঝারি এবং উচ্চ চাপ | খুব ভাল |
| আরসি 15-এফ | ভি-রিং: এফকেএম+এফকেএম কাপড়ের সংমিশ্রণ, চাপ রিং, সমর্থন রিং: এফকেএম কাপড়/পিটিএফই | উচ্চ তাপমাত্রা, মাঝারি এবং উচ্চ চাপ | খুব ভাল |
| আরসি 15-জি | ভি-রিং, চাপ রিং, সমর্থন রিং: পিটিএফই 1/পিটিএফই 2/পিটিএফই 3/পিটিএফই 4 | উচ্চ তাপমাত্রা এবং উচ্চ চাপ ক্ষয়কারী মিডিয়া | সাধারণ |
| আরসি 15-এইচ | ভি-রিং: পিইউ, চাপ রিং, সমর্থন রিং: পু/পিএ/পিওএম/পিটিএফই | সাধারণ তাপমাত্রা, মাঝারি এবং উচ্চ চাপ | খুব ভাল |

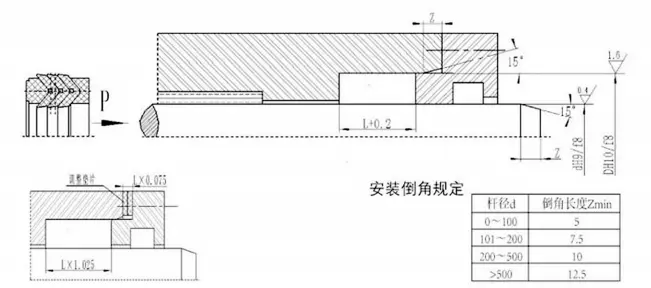

অর্ডার উদাহরণ আরসি 15-এ -40x55x22.5RC15-এ-মডেল ডিএক্সডিএক্সএল ইনস্টলেশন চ্যাম্পার প্রবিধান
| রড ব্যাস d | চ্যামফার দৈর্ঘ্য জেডমিন |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| ＞ 500 | 12.5 |
ভি-আকৃতির সম্মিলিত সিলটি গ্যাসকেটের অক্ষীয় আকার সামঞ্জস্য করে সিলিং এবং ঘর্ষণের সর্বোত্তম অবস্থা অর্জন করতে পারে। দীর্ঘমেয়াদী অপারেশনের পরে প্রাথমিক পরিধানটি অক্ষীয় আকারটি সামঞ্জস্য করে বাড়ানো যেতে পারে। এটি সুপারিশ করা হয় যে সিলিং গহ্বরের সামঞ্জস্যযোগ্য অক্ষীয় আকারটি 1.025L হিসাবে ডিজাইন করা উচিত এবং সামঞ্জস্য পরিমাণ 7.5%এল।
এসপিএন
অর্ডার মডেল এসপিএন-ডি*ডি*এল-পিটিএফই 3-আর 01 রড ব্যাস*খাঁজ নীচে ব্যাস*খাঁজ প্রস্থ
এসপিএন মডেল পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড R01-Rectangular রিং মেটেরিয়াল কোড
আরসি 17
অর্ডার মডেল আরসি 17-ডি*ডি*এল-পিটিএফই 3-আর 01 রড ব্যাস*খাঁজ নীচের ব্যাস*খাঁজ প্রস্থ
জিটিডি
Tdmi
জিজিডিআই
বিডি
অর্ডার মডেল বিডি 40*55*11.4 রড ব্যাস × গ্রোভ ব্যাস × সিলের উচ্চতা
Yxd
অর্ডার মডেল yxd63x75x14 -r01 রড ব্যাস × খাঁজ ব্যাস × সিল উচ্চতা - উপাদান কোড
Rcur
অর্ডার মডেল RCUR63X73 × 10 রড ব্যাস × গ্রোভ ব্যাস × সিলের উচ্চতা
অর্ডার মডেল RCUSR63X73X6 রড ব্যাস × গ্রোভ ব্যাস × সিলের উচ্চতা

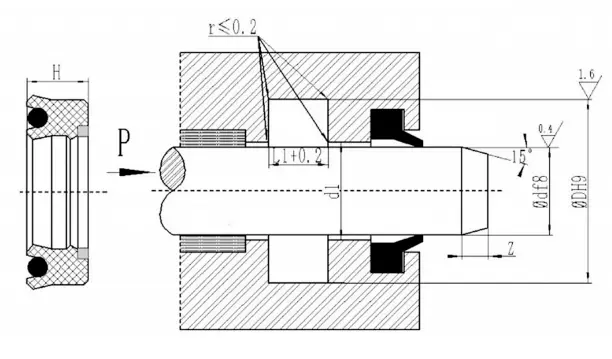

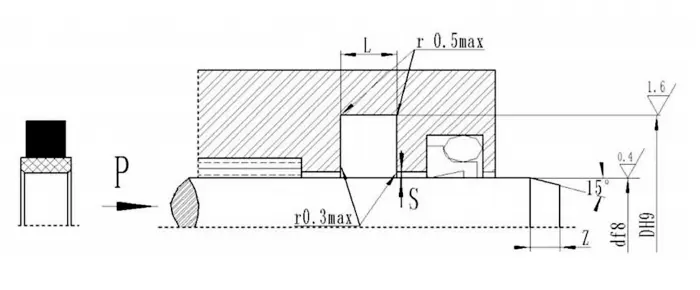

স্পেসিফিকেশন

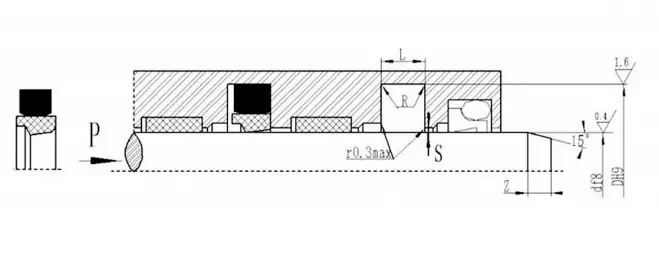

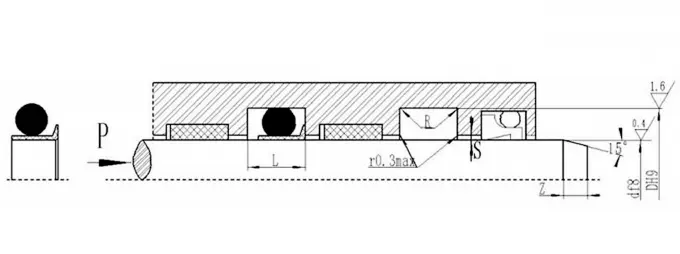

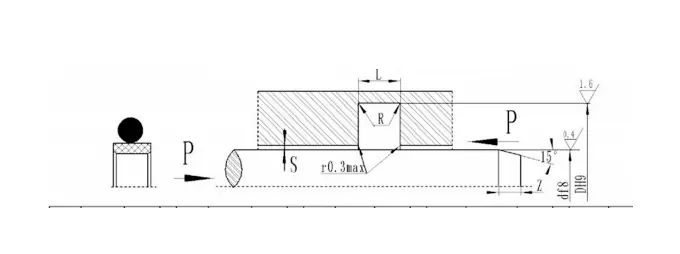

| আরসি 11 জাতীয় স্ট্যান্ডার্ড (স্পেসিফিকেশন টেবিলে যে কোনও আকারের পণ্য উত্পাদন করতে পারে) | |||||||||
| স্ট্যান্ডার্ড টাইপ ডি এফ 8 আরসি 11 আরসি 11-বি |
হালকা লোড ডি এফ 8 আরসি 11-কিউ আরসিআই 1-বি-কিউ |
ভারী লোড ডি এফ 8 আরসি 11-জেড আরসি 11-বি-জেড |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স এসmax | বৃত্তাকার কোণ Rসর্বোচ্চ |
চাম্পার Zমিনিট |
ও-রিং তারের ব্যাস ডিO | |
| 0 ~ 20 এমপিএ | 20-40 এমপিএ | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | ডি+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | ডি+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | ডি+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | ডি+15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | ডি+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | ডি+24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | ডি+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | ডি+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| রড ব্যাসের পরিসীমা ডি এফ 8 |
খাঁজ ব্যাস DH9 |
খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স এসসর্বোচ্চ | বৃত্তাকার কোণ Rসর্বোচ্চ |
চাম্পার Zমিনিট |
|
| 0 ~ 20 এমপিএ | 20 ~ 40 এমপিএ | |||||
| 20 ~ 39.9 | ডি+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | ডি+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | ডি+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | ডি+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | ডি+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | ডি+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | ডি+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| দ্রষ্টব্য: চাপগুলির জন্য> 40 এমপিএর জন্য, সিল রুট এরিয়া স্ম্যাক্স এইচ 8/18 ফিট সহনশীলতা ব্যবহার করে। | ||||||
| শ্যাফ্ট ব্যাসের পরিসীমা ডি এফ 8 |
খাঁজ ব্যাস ডি এইচ 9 | খাঁজ প্রস্থ L+0.2 |
বৃত্তাকার কোণ Rসর্বোচ্চ |
রেডিয়াল ক্লিয়ারেন্স Smax |
চাম্পার Zmin |
ও-রিং তারের ব্যাস dO |
|
| জলবাহী ব্যবহারের জন্য | বায়ুসংক্রান্ত এবং জলবাহী কম ঘর্ষণ জন্য | ||||||
| 3 ~ 10 | ডি+3 | ডি+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | ডি+4 | ডি+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | ডি+6 | ডি+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | ডি+10 | ডি+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | ডি+15 | ডি+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| শ্যাফ্ট ব্যাসের পরিসীমা ডি এফ 8 |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ এল+0.2 | বৃত্তাকার কোণ Rসর্বোচ্চ |
রেডিয়াল ক্লিয়ারেন্স S |
চাম্পার Z |
ও-রিং তারের ব্যাস dO |
| 8 ~ 17 | ডি+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | ডি+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | ডি+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | ডি+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| দ্রষ্টব্য: শ্যাফ্ট ব্যাসের জন্য ≤ 30 মিমি, খোলা খাঁজ প্রস্তাবিত। | ||||||

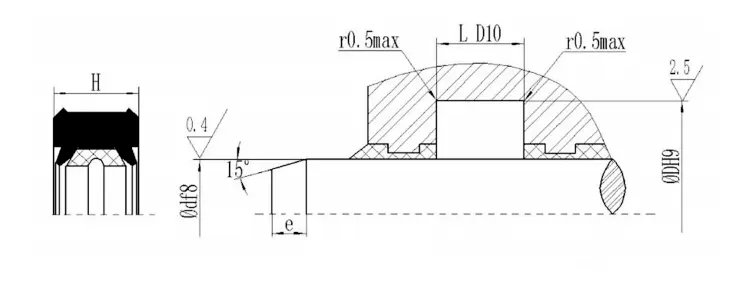

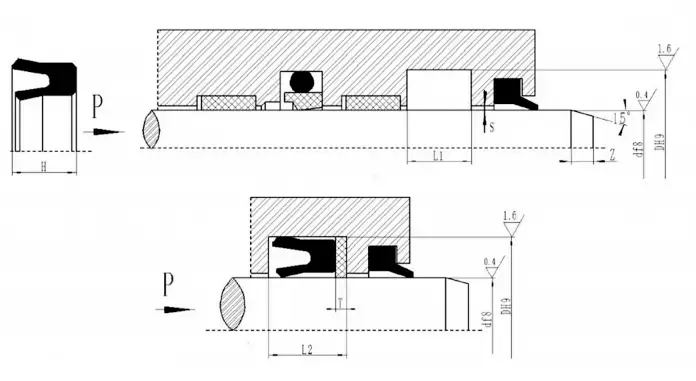

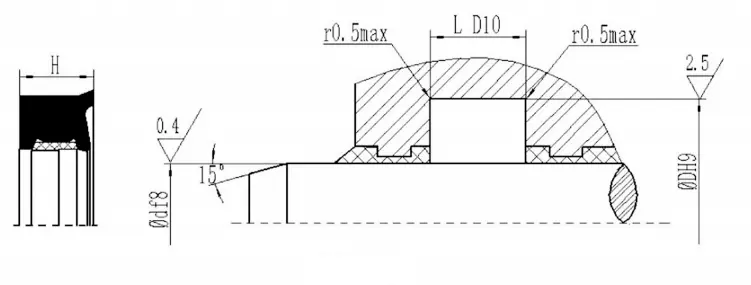

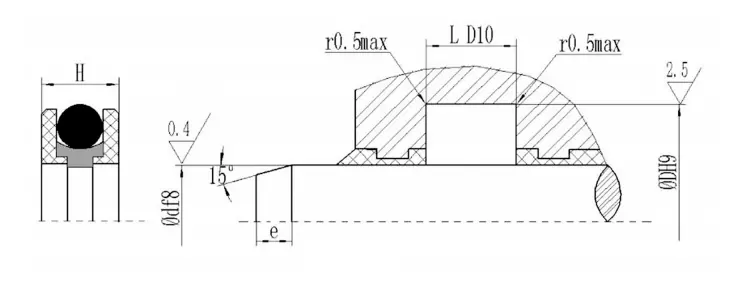

| ইনস্টলেশন মাত্রা | চাম্পার দৈর্ঘ্য | |||||
| রড ব্যাস ডিএফ 8 | বাইরের ব্যাস খাঁজ DH9 | স্লট প্রস্থ এল ডি 10 | সিল উচ্চতা এইচ |
|
রড ব্যাসের পরিসীমা | চাম্পার দৈর্ঘ্য ই |
| 20-56 | ডি+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | ডি+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | ডি+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |
| ইনস্টলেশন মাত্রা চ্যাম্পার দৈর্ঘ্য | ||||||
| রড ব্যাস ডিএফ 8 | বাইরের ব্যাস খাঁজ DH9 | স্লট প্রস্থ এল ডি 10 | সিল উচ্চতা এইচ |
|
রড ব্যাসের পরিসীমা | চাম্পার দৈর্ঘ্য ই |
| 20-39 | ডি+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | ডি+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | ডি+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | ডি+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | ডি+30 | 15 | 14.5 |
|
|
|
| > 600 | ডি+40 | 20 | 19.5 |
|
|
|
| চাপ/এমপিএ | এক্সট্রুশন গ্যাপ স্ম্যাক্স | |
| রড ব্যাস d≤60 মিমি | রড ব্যাস d> 60 মিমি | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
