পিস্টনস এবং পিস্টন রডগুলির জন্য হাইড্রোলিক সিলগুলি হাইড্রোলিক সীলগুলির একটি শ্রেণীর জন্য একীভূত নাম, তবে বাস্তবে আমরা অনেকগুলি বিভিন্ন মডেলকে বিভক্ত করেছি এবং বিভিন্ন মডেলের বৈশিষ্ট্য এবং ফোকাসও আলাদা হবে। একজন পেশাদার প্রস্তুতকারক হিসাবে, আমরা আপনাকে পরিচয় করিয়ে খুব খুশি। অবশ্যই, আপনার যদি অন্য কাস্টমাইজড চাহিদা থাকে তবে আপনি আরও গভীর বোঝার জন্য আমাদের সাথে যোগাযোগ করতে পারেন।

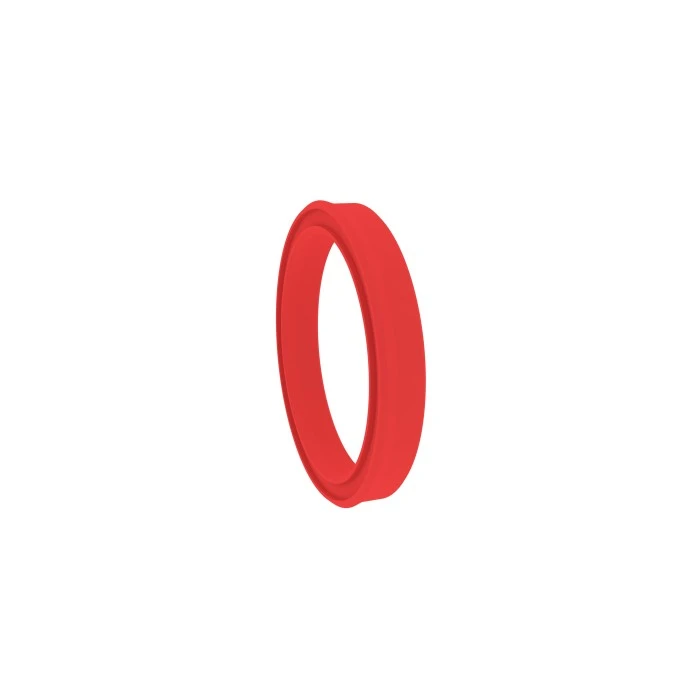

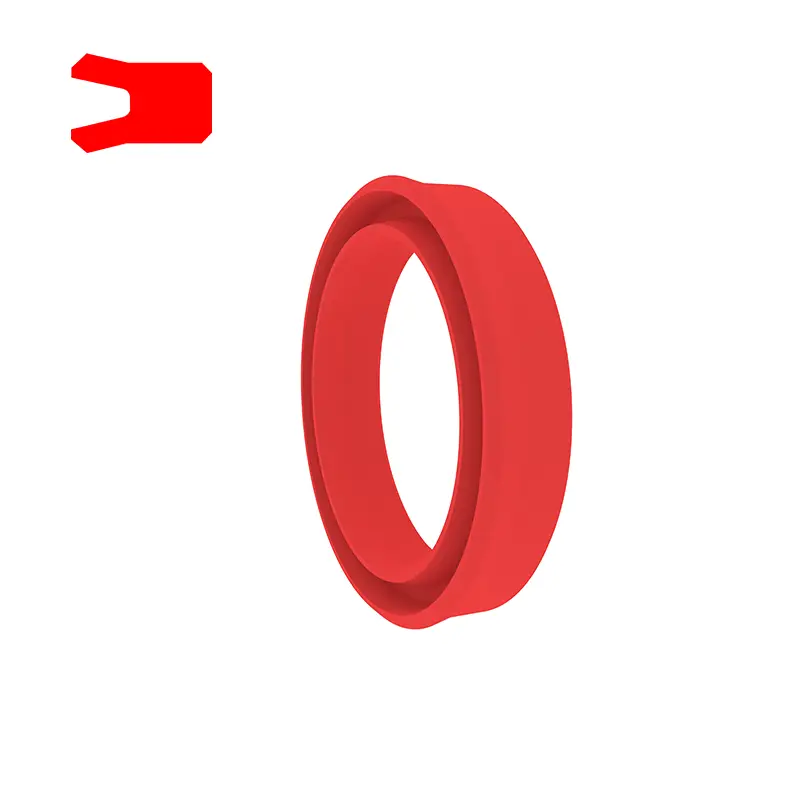

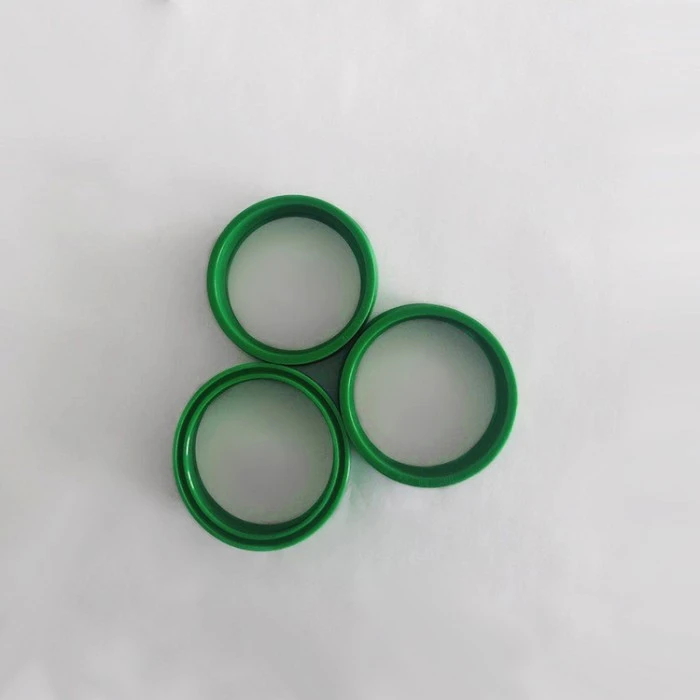

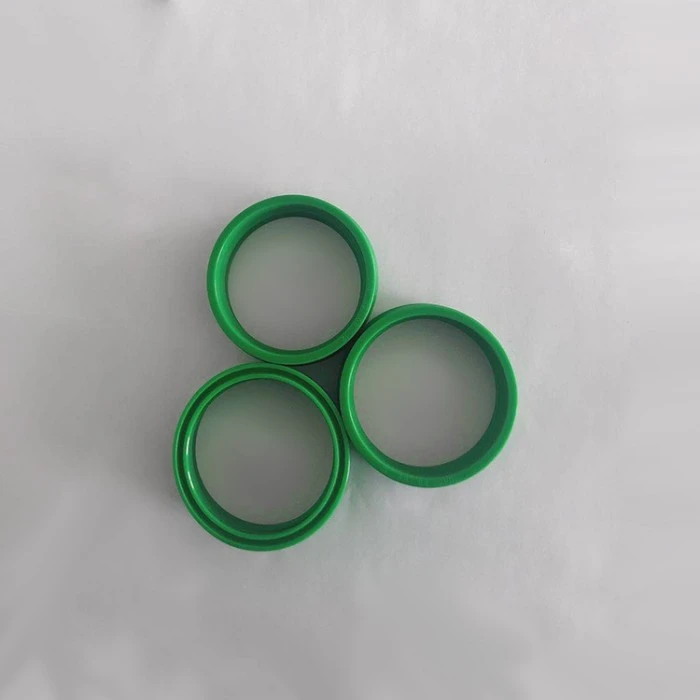

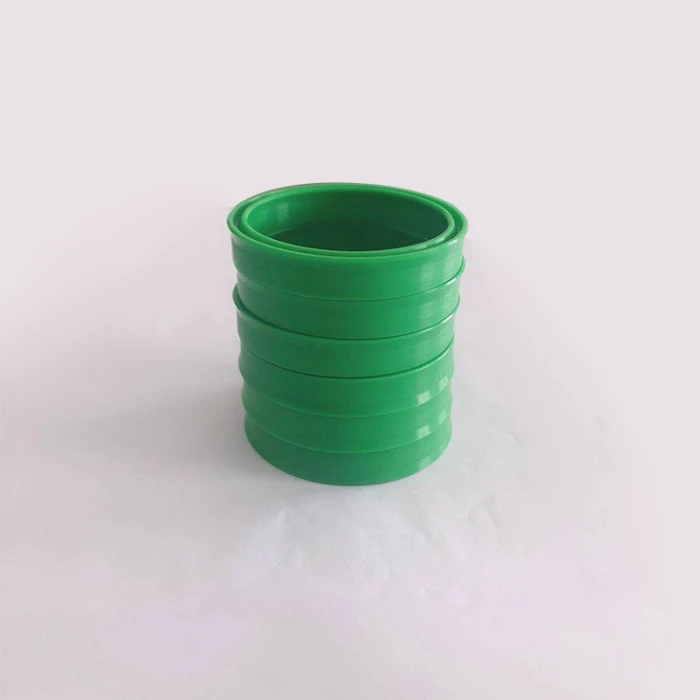

আন-টাইপ সিল হ'ল একটি প্রতিসম সিল যা বিশেষত পিস্টন বা পিস্টন রডগুলিতে ব্যবহৃত হয়, যা হাঁটার যন্ত্রপাতি, হালকা শিল্প যন্ত্রপাতি, কৃষি যন্ত্রপাতি, ক্রেনস, অটোমোবাইলস, বনজ যন্ত্রপাতি, খনির যন্ত্রপাতি ইত্যাদি ব্যবহৃত হয়

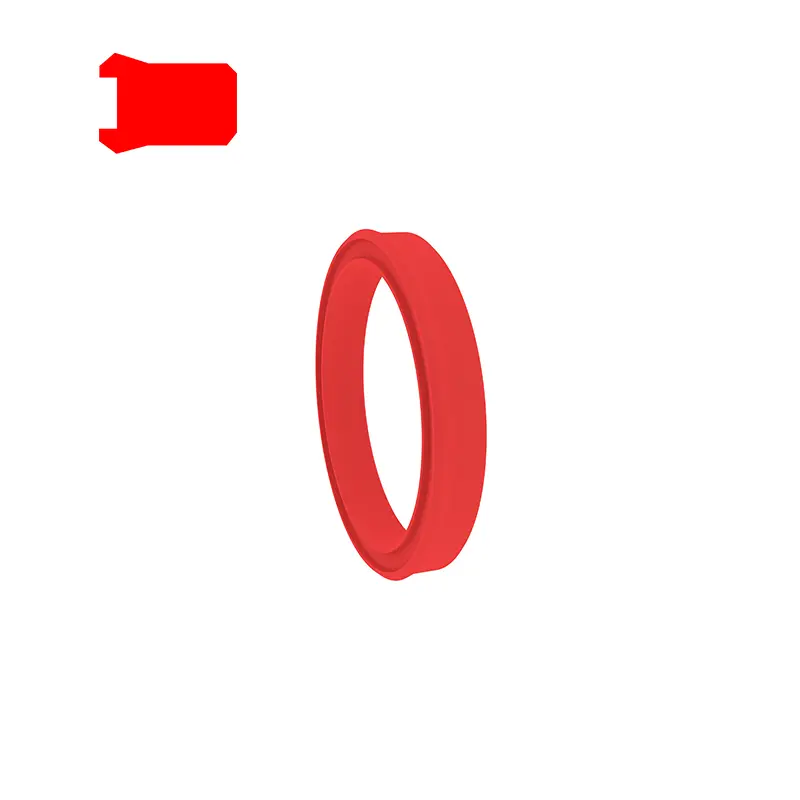

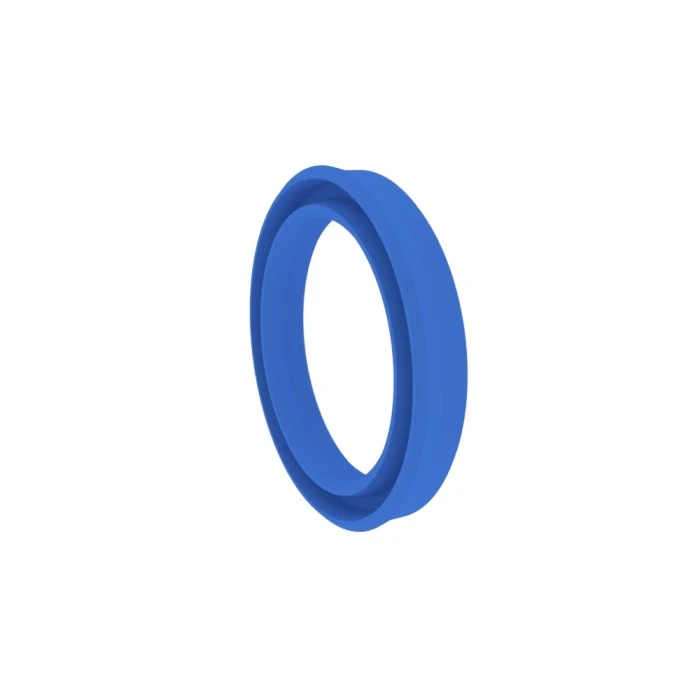

ইউএইচএস-টাইপ সিল হ'ল একটি ছোট ক্রস-বিভাগ সহ উভয় গর্ত এবং শ্যাফটগুলির জন্য একটি প্রতিসম সিল, যা ইন্টিগ্রাল খাঁজে ইনস্টল করা যেতে পারে। 16 ~ 32 এমপিএর অধীনে ব্যবহৃত হলে মূলে একটি রক্ষণাবেক্ষণ রিং প্রয়োজন।

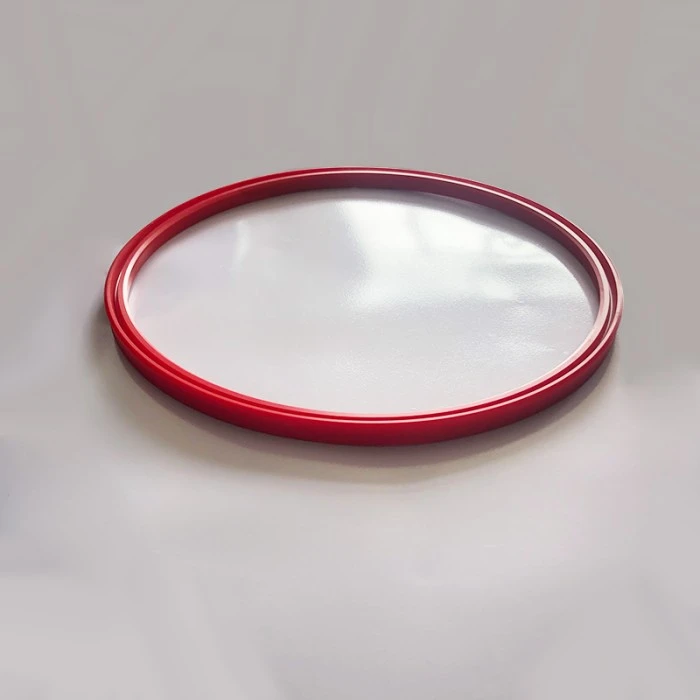

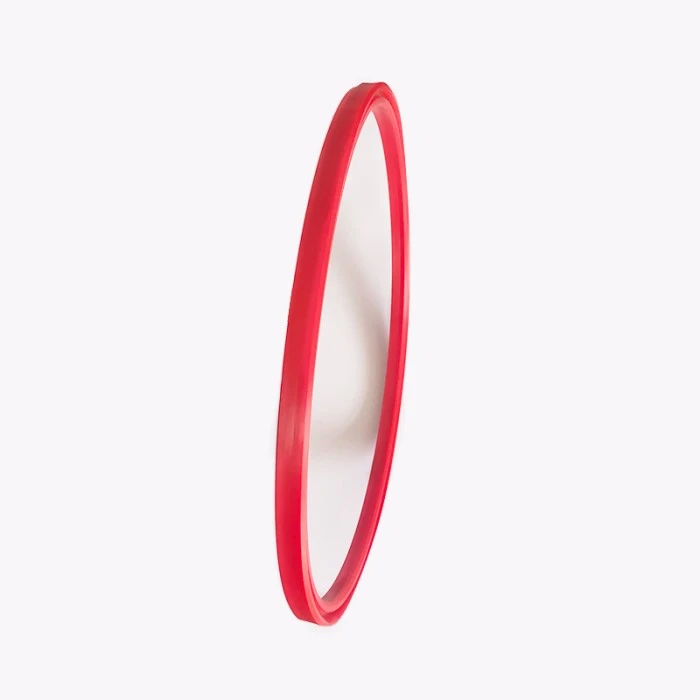

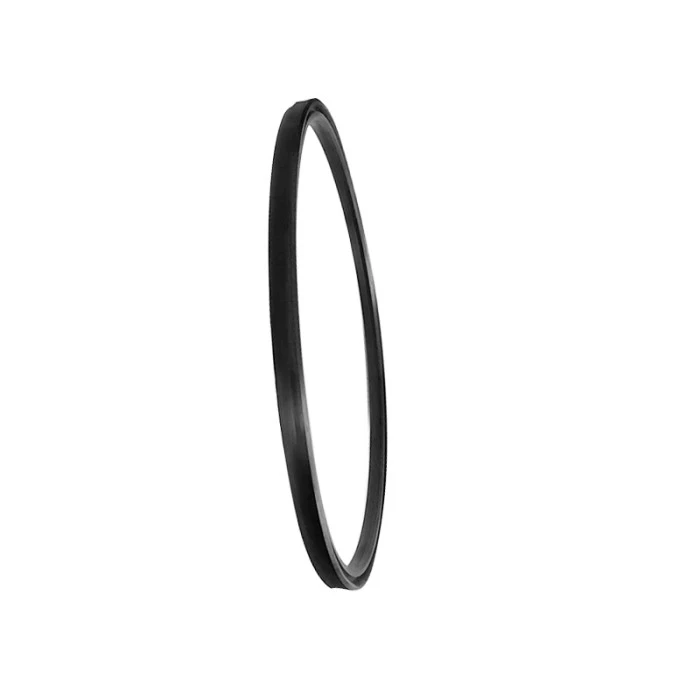

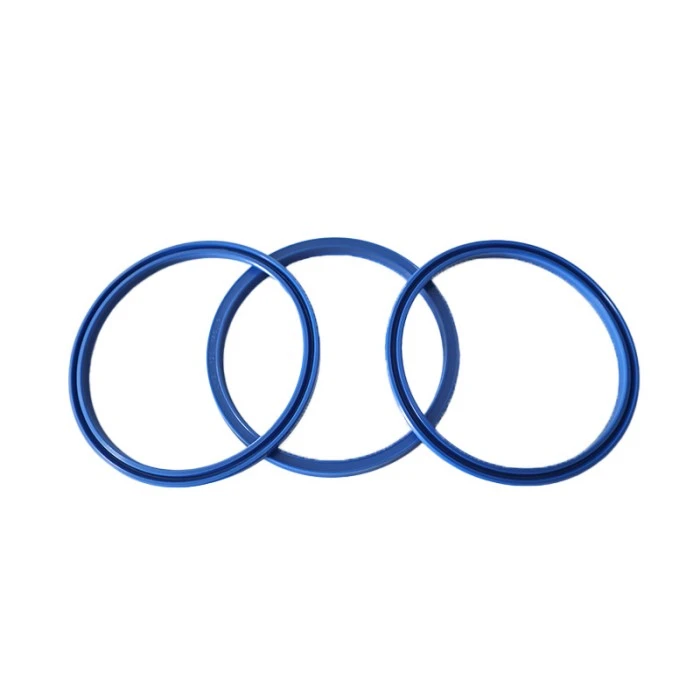

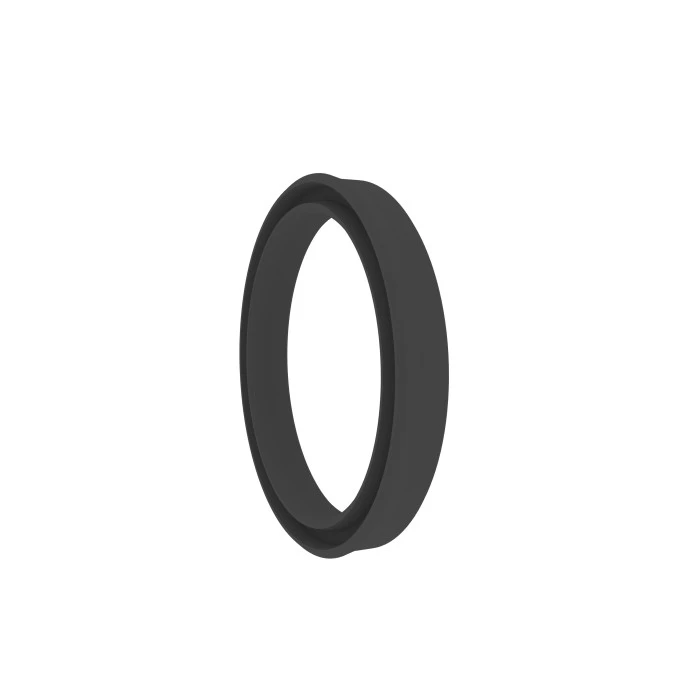

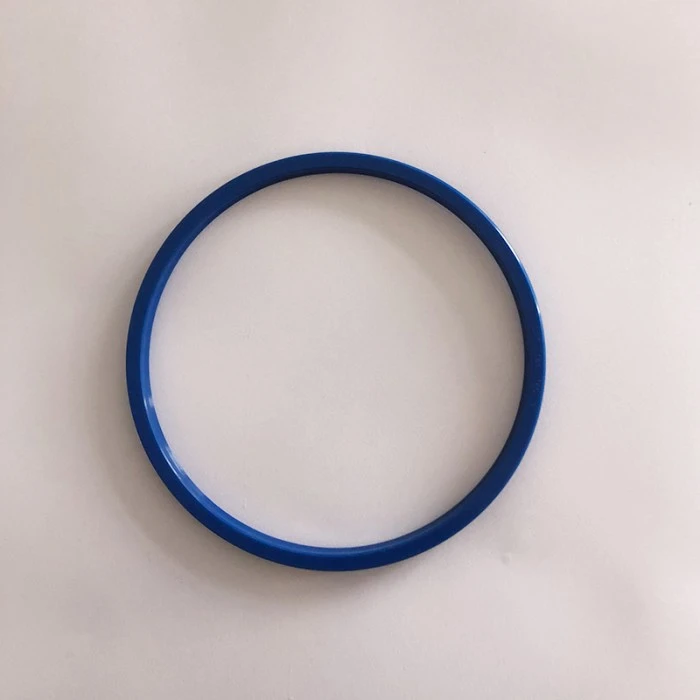

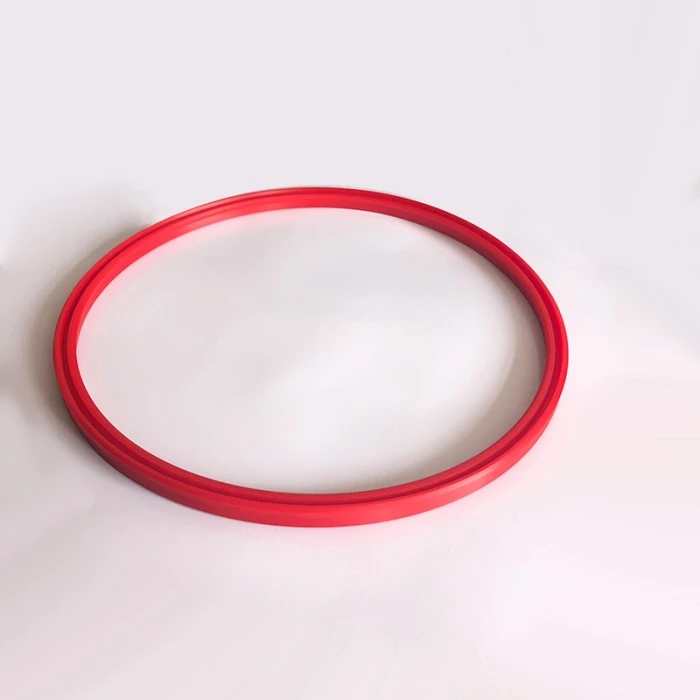

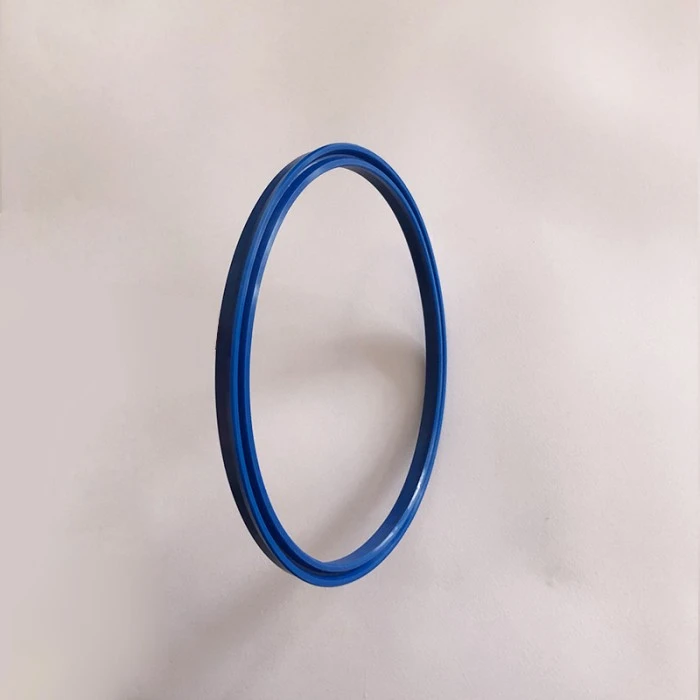

আরসিবিকেওয়াই-টাইপ সিল হ'ল ভাল গতিশীল এবং স্ট্যাটিক সিলিং পারফরম্যান্স সহ উভয় গর্ত এবং শ্যাফটগুলির জন্য একটি প্রতিসম সিল। এটি মূলত বড় ব্যাসের সিলিংয়ের জন্য ব্যবহৃত হয় এবং উপাদানটি নাইট্রাইল রাবার (এনবিআর)।

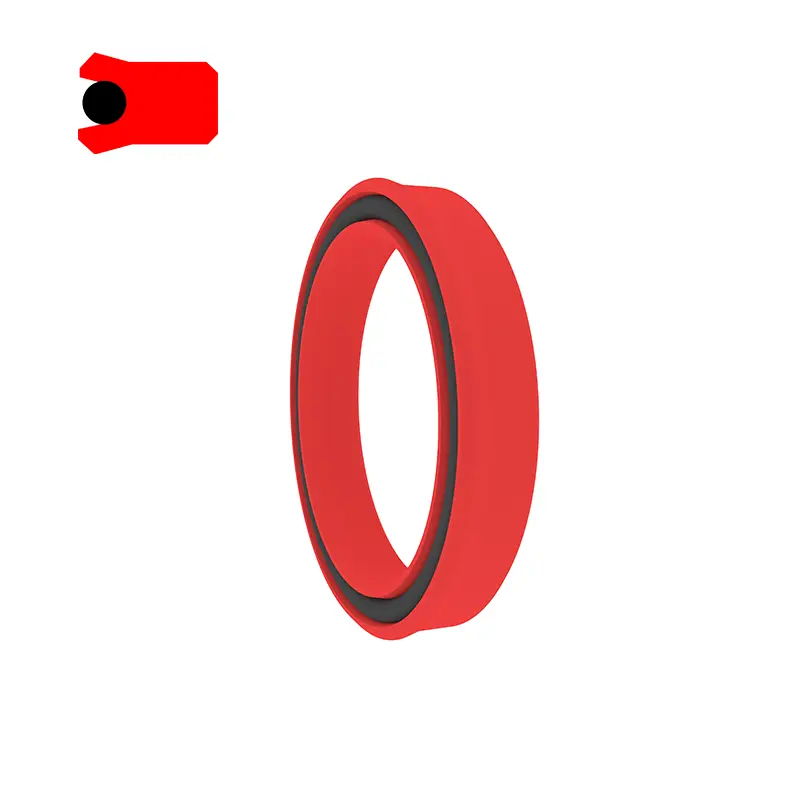

বিএ-টাইপ সিল হ'ল গর্ত এবং শ্যাফট উভয়ের জন্য একটি প্রতিসম সীল, যা মূলত প্লাঞ্জার, পিস্টন রডস, ফোরজিং মেশিন এবং হাঁটার সরঞ্জামগুলির জন্য জলবাহী সরঞ্জাম সিল করতে ব্যবহৃত হয়। বৈশিষ্ট্য:
1। কম্পন লোড এবং চাপ শিখরগুলির প্রতি সংবেদনশীল
2। ভাল অ্যান্টি-এক্সট্রুশন ক্ষমতা
3। কোনও লোড এবং কম তাপমাত্রার অধীনে আরও ভাল সিলিং
কঠোর কাজের শর্তের জন্য উপযুক্ত

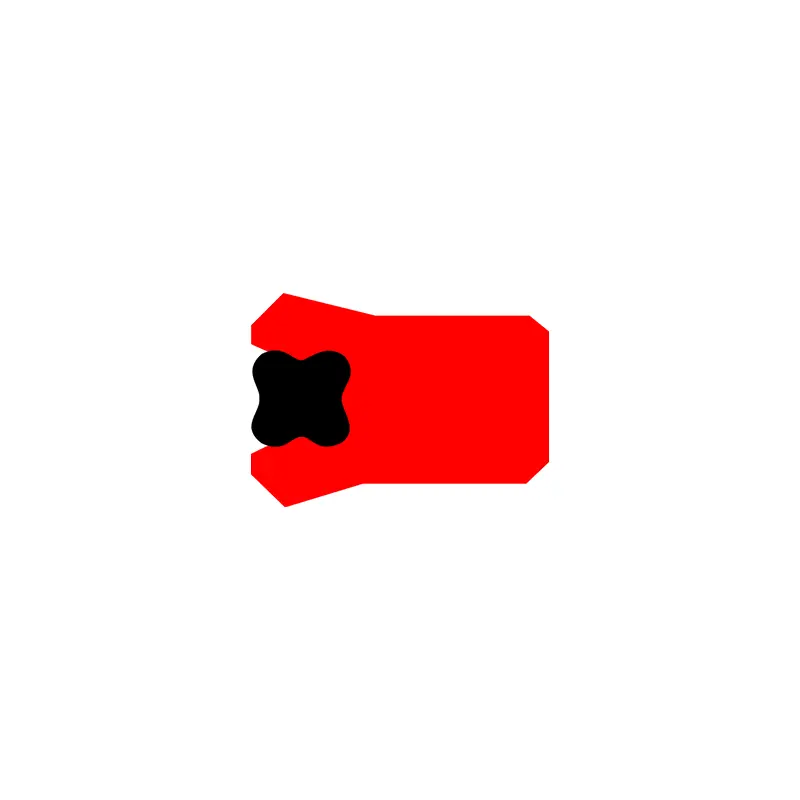

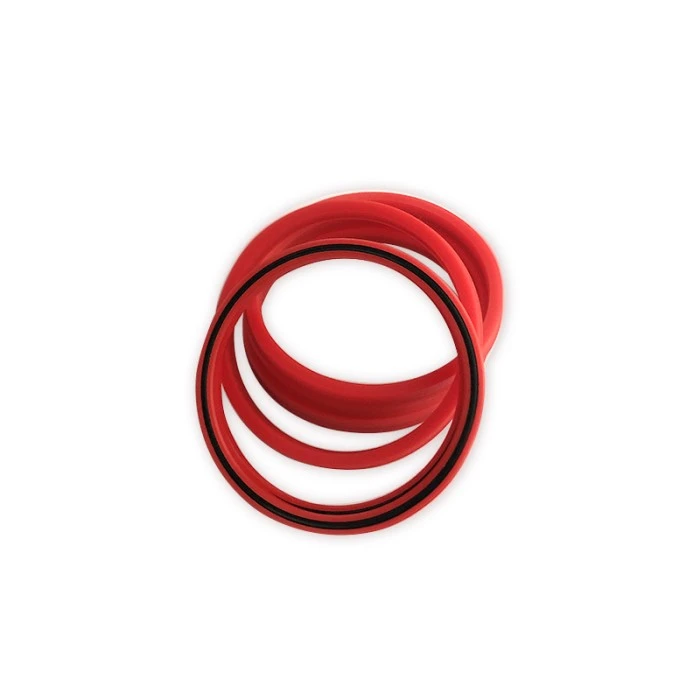

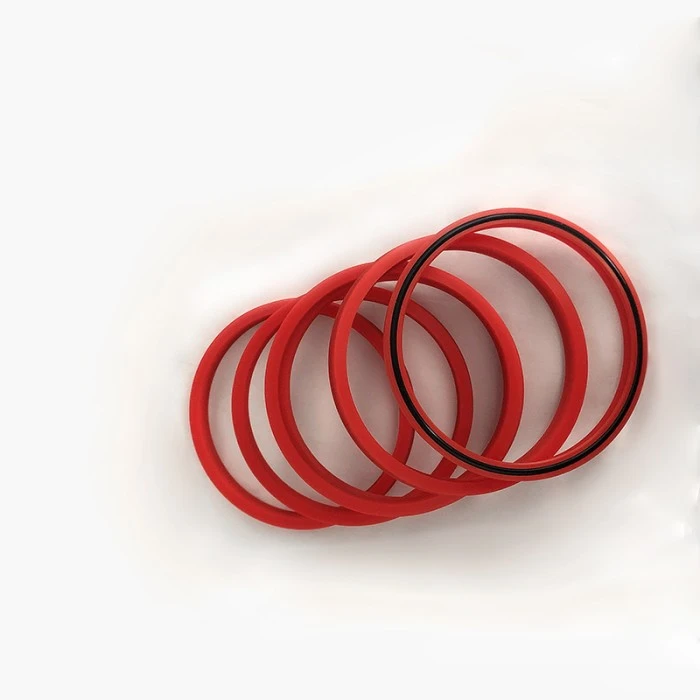

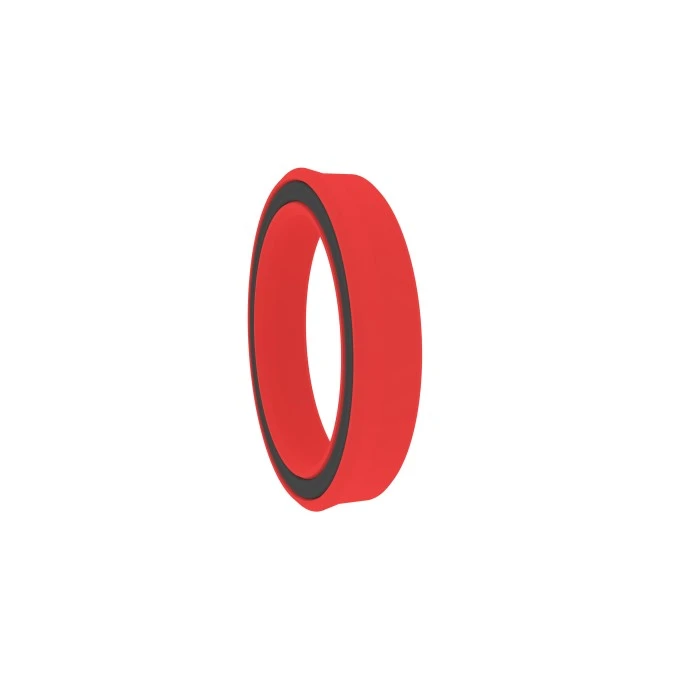

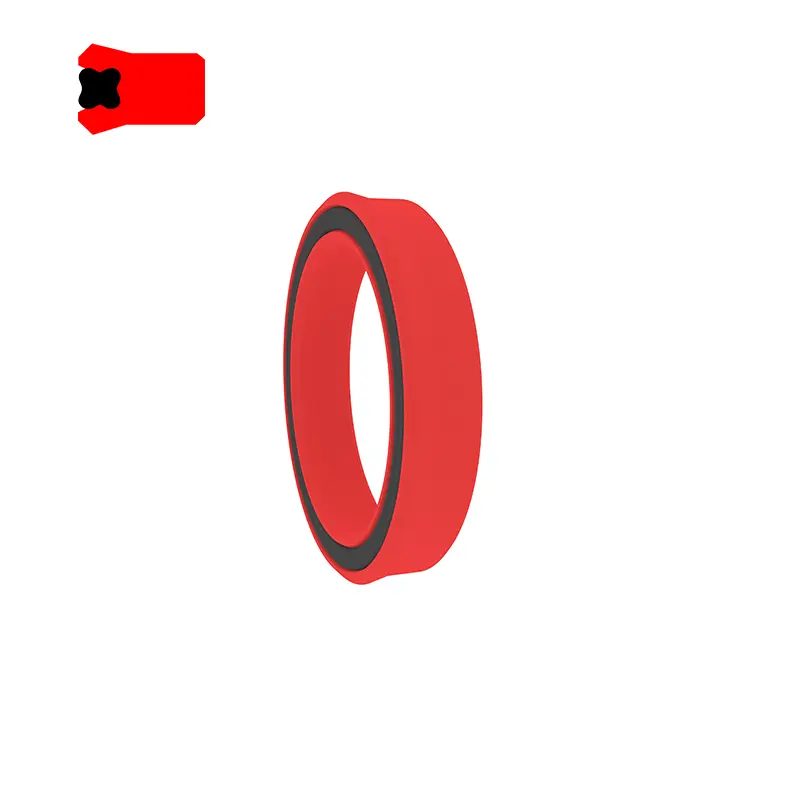

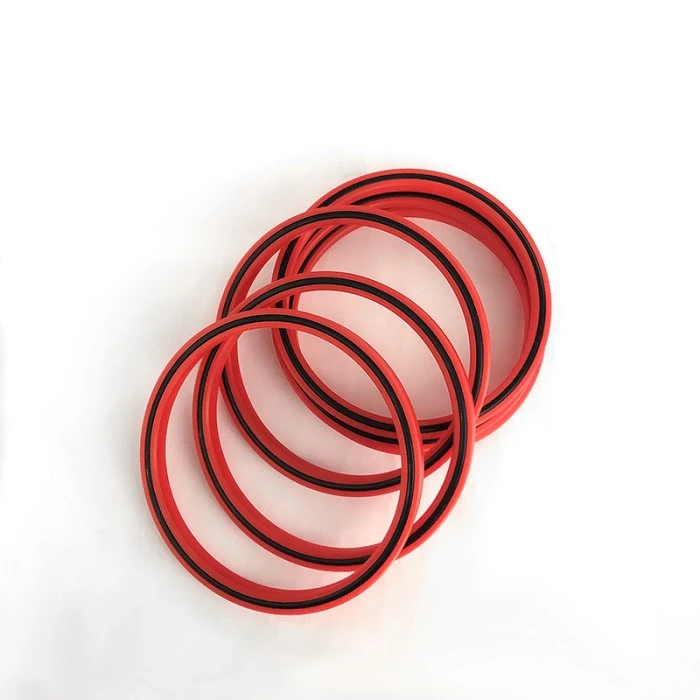

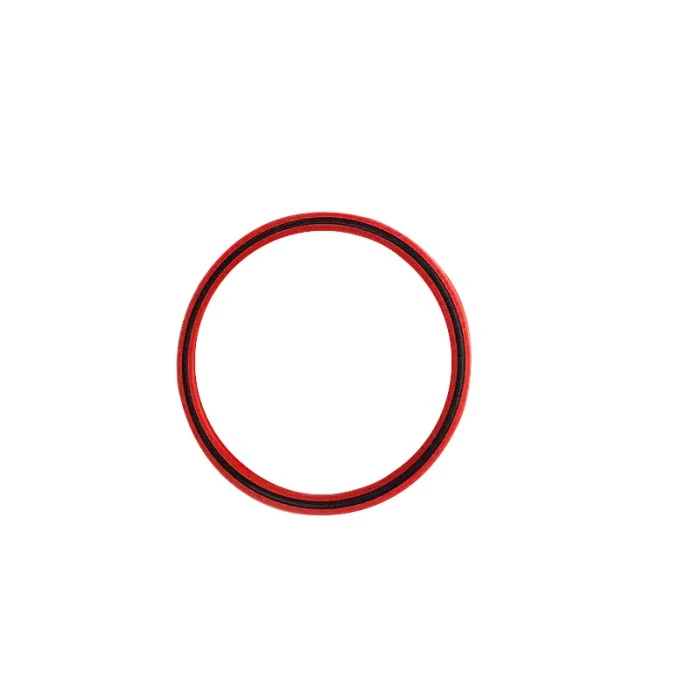

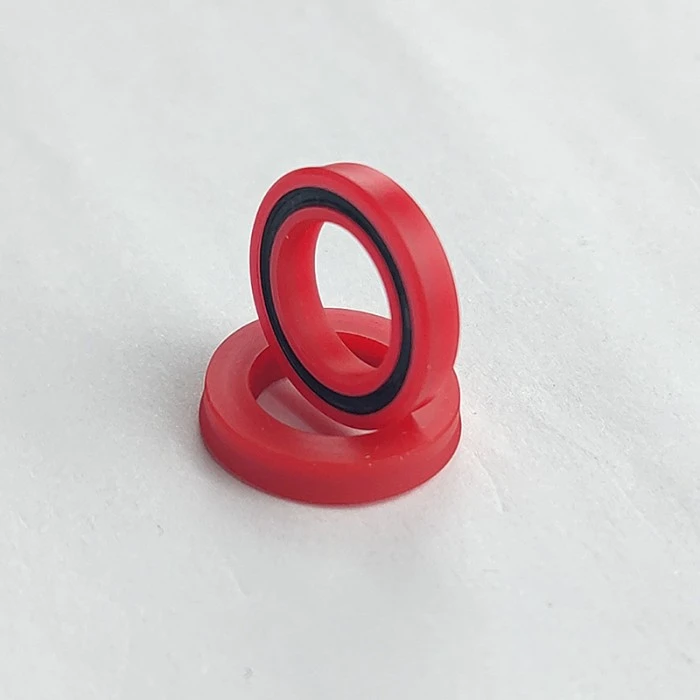

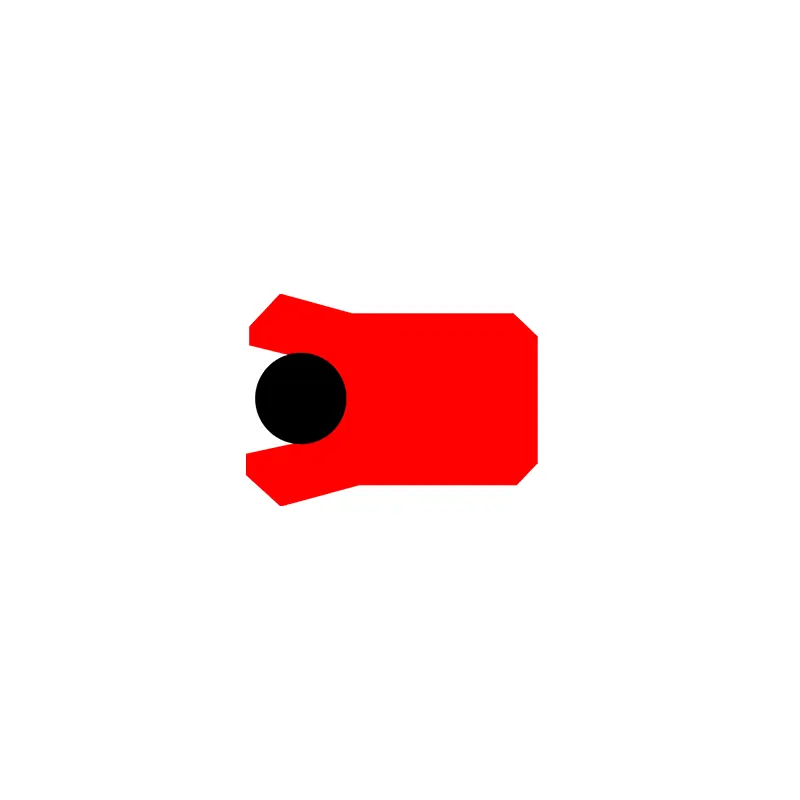

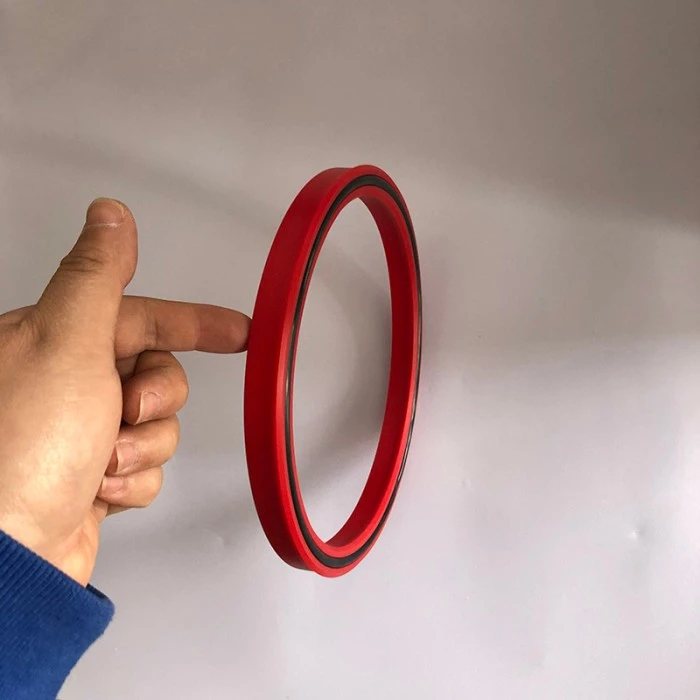

ভ্যাড সিল হ'ল গর্ত এবং শ্যাফট উভয়ের জন্য একটি প্রতিসম সিল। এটি ঠোঁট সিলের আরও বিকাশের ফলাফল। তারকা রিং একটি রেডিয়াল ফোর্স ভূমিকা পালন করে এবং সিলিং ঠোঁটের পরিধানের জন্য ক্ষতিপূরণ দেয়। সিস্টেমের চাপটি সংকুচিত এবং বিকৃত তারা রিংয়ের মাধ্যমে সিলিং লিপে প্রেরণ করা হয়, তাই উচ্চ এবং নিম্নচাপ সিলিং পারফরম্যান্স দুর্দান্ত। এটি মূলত সিলিং কলাম, পিস্টন রডস, ফোরজিং মেশিন এবং হাঁটার সরঞ্জামগুলির জন্য জলবাহী সরঞ্জামগুলির জন্য ব্যবহৃত হয়। উপাদানটি হ'ল: পলিউরেথেন উপাদান (পিইউ) + নাইট্রাইল রাবার (এনবিআর), বৈশিষ্ট্যগুলি:
1। কম্পন লোড এবং চাপের শিখরে সংবেদনশীল
2। ভাল অ্যান্টি-এক্সট্রুশন ক্ষমতা
3। কোনও লোড এবং কম তাপমাত্রার অধীনে আরও ভাল সিলিং
4 .. কঠোর কাজের শর্তের জন্য উপযুক্ত
5। দীর্ঘ জীবন।
কি-এ টাইপ সিল হ'ল গর্ত এবং শ্যাফট উভয়ের জন্য একটি প্রতিসম সীল, মূলত ইঞ্জিনিয়ারিং যন্ত্রপাতি, শিল্প যানবাহন, ডাম্প ট্রাক, কৃষি যন্ত্রপাতি, ক্রেনস, ইনজেকশন ছাঁচনির্মাণ মেশিন, টেলিস্কোপিক সিলিন্ডার, স্টিয়ারিং হাইড্রোলিক সিলিন্ডার ইত্যাদি।
1। দুর্দান্ত গতিশীল এবং স্ট্যাটিক সিলিং পারফরম্যান্স
2। কমপ্যাক্ট কাঠামো, খাঁজ গ্রাউন্ড উচ্চতর পৃষ্ঠের রুক্ষতার অনুমতি দেয়
3। গহ্বরের সীমিত রেডিয়াল ডাইমেনশন স্পেসের জন্য ডিজাইন
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
উপাদান নির্বাচন:
এবং
স্ট্যান্ডার্ড উপাদান: পলিউরেথেন মেটেরিয়াল পিইউ অন্যান্য al চ্ছিক উপকরণ: নাইট্রাইল রাবার আর 01, ফ্লুরোরবারবার আর 02 (দয়া করে আমাদের সংস্থার সাথে পরামর্শ করুন)
উহস
স্ট্যান্ডার্ড উপাদান: নাইট্রাইল রাবার আর 01 অন্যান্য al চ্ছিক উপকরণ: পলিউরেথেন ম্যাটেরিয়াল পিইউ, ফ্লুরোরবারবার আর 02
বিএ
পলিউরেথেন মেটেরিয়াল পিইউ + নাইট্রাইল রাবার আর 01
অর্ডার উদাহরণ:
অর্ডার উদাহরণ: হোল শ্যাফ্ট ইউনিভার্সাল সিল ইউএন 50 × 65 × 10pu (dxdxh) + উপাদান কোড
অর্ডার উদাহরণ: হোল-শ্যাফ্ট ইউনিভার্সাল সিল ইউএইচএস 50 × 60x6 আর 01 (ডিএক্সডি × এইচ) + উপাদান কোড
Rcbky
বিএ
অর্ডার উদাহরণ: বিএ 50 × 60 × 10 (ডি × ডি × এইচ)
কি
টু-এ

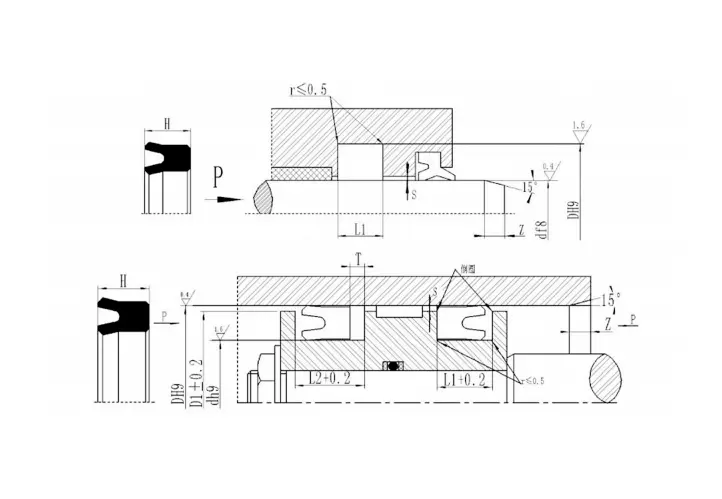

স্পেসিফিকেশন এবং মাত্রা:

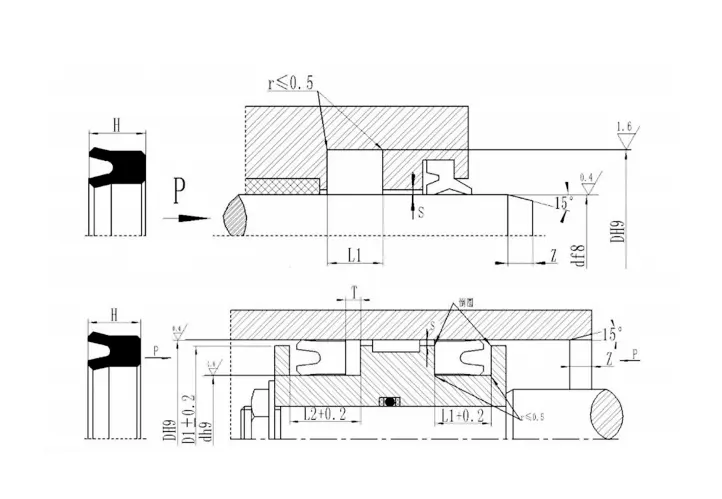

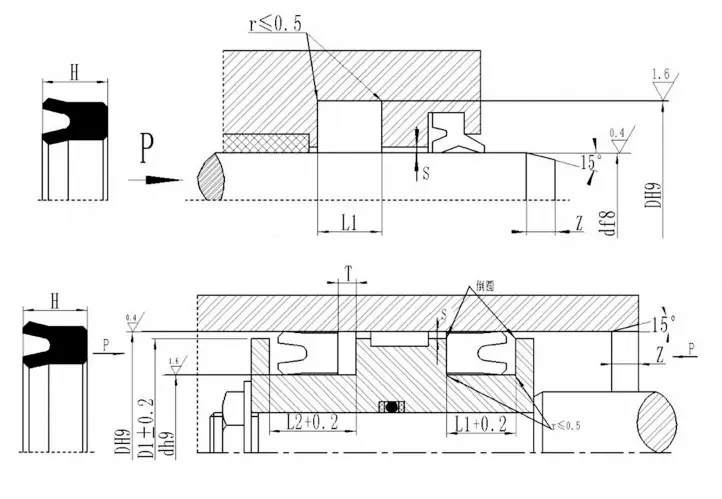

উহস| স্পেসিফিকেশন এবং খাঁজ মাত্রা | ||||||||||||||
| পণ্য নম্বর | d | D | H | এল 1 | এল 2 | T |
|
পণ্য নম্বর | d | D | H | এল 1 | এল 2 | T |
| ইউএইচএস -6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| ইউএইচএস -11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| ইউএইচএস -12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| ইউএইচএস -14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| ইউএইচএস -15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| ইউএইচএস -16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| ইউএইচএস -18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| ইউএইচএস -20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| ইউএইচএস -22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| ইউএইচএস -23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| ইউএইচএস -25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | ইউএইচএস -47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| ইউএইচএস -27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
ইউএইচএস -50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| ইউএইচএস -28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
ইউএইচএস -53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| স্ট্যান্ডার্ড সাইজের টেবিল অর্ডারিং উদাহরণ: আরসিবিকেওয়াই 800 × 770 × 18 (ডি × ডি × এইচ) | |||||||
| পণ্য নম্বর | D | d | H | থেকে | এল 1 | এল 2 | জেডমিন |
| আরসিবিওয়াই 250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| Rcbky255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| Rcbky265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| Rcbky275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| Rcbky280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| Rcbky300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| আরসিবিওয়াই 305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| Rcbky320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| Rcbky325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| Rcbky340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| Rcbky345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| Rcbky350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| Rcbky355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| স্ট্যান্ডার্ড আকারের টেবিল | ||||||||||||||||||
| d | D | H | এল 1 |
|
d | D | H | এল 1 |
|
d | D | H | এল 1 |
|
d | D | H | এল 1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||

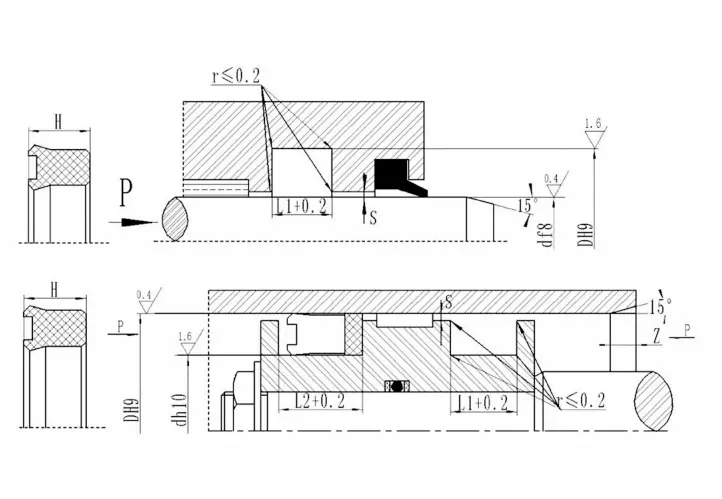

| স্ট্যান্ডার্ড সাইজের টেবিল অর্ডারিং উদাহরণ: ভিএডি 65 × 75 × 8 (ডি × ডি × এইচ) | ||||||||||||||||||
| d | D | H | এল 1 |
|
d | D | H | এল 1 |
|
d | D | H | এল 1 |
|
d | D | H | এল 1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45 এ | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| দ্রষ্টব্য: পরিণত সিলগুলি এই টেবিল দ্বারা সীমাবদ্ধ নয় এবং যে কোনও আকারে সরবরাহ করা যেতে পারে। | ||||||||||||||||||
| স্পেসিফিকেশন অর্ডারিং উদাহরণ: কি-এ 50 × 60 × 7 (ডি × ডি × এইচ) | |||||||||||||||||||||||
| d | D | H | এল 1 |
|
d | D | H | এল 1 |
|
d | D | H | এল 1 |
|
d | D | H | এল 1 |
|
d | D | H | এল 1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
