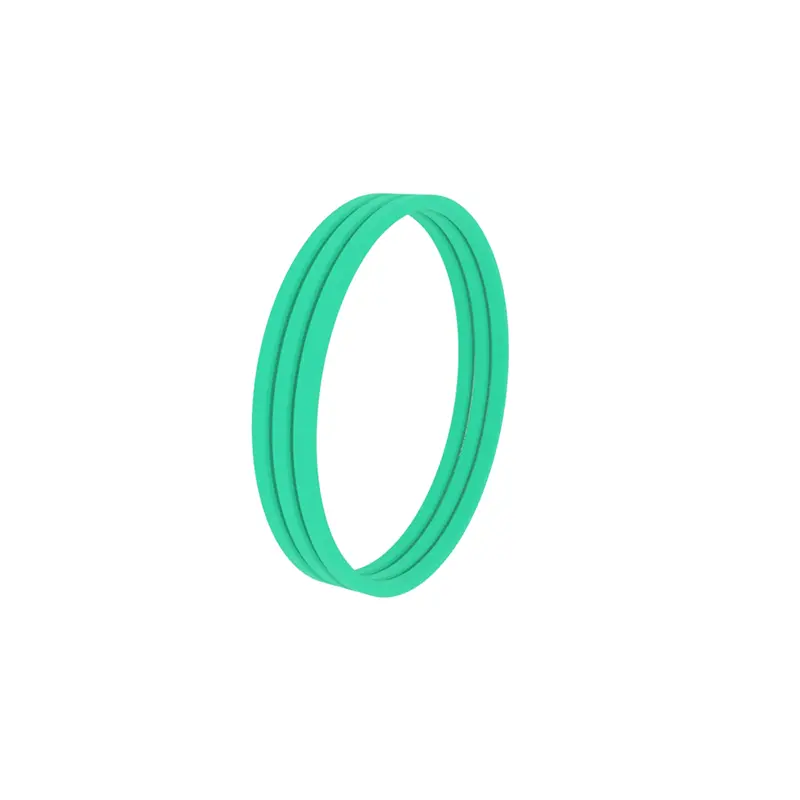

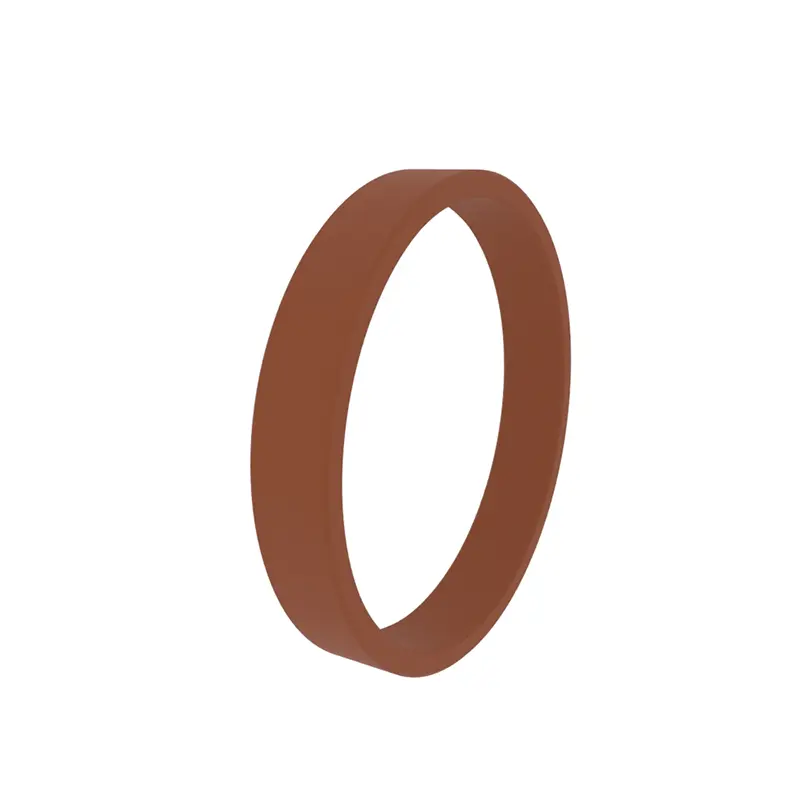

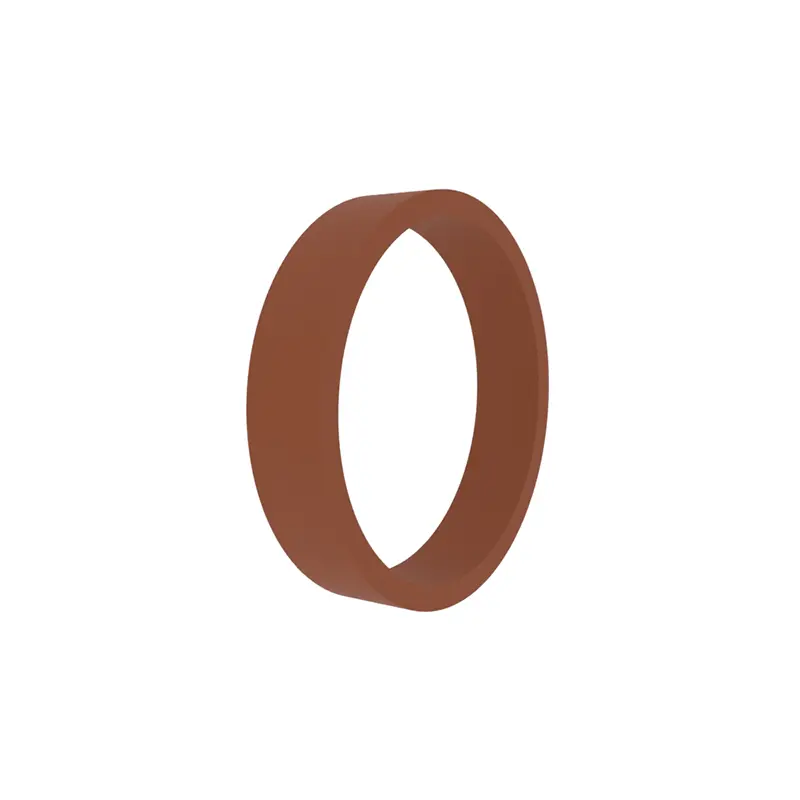

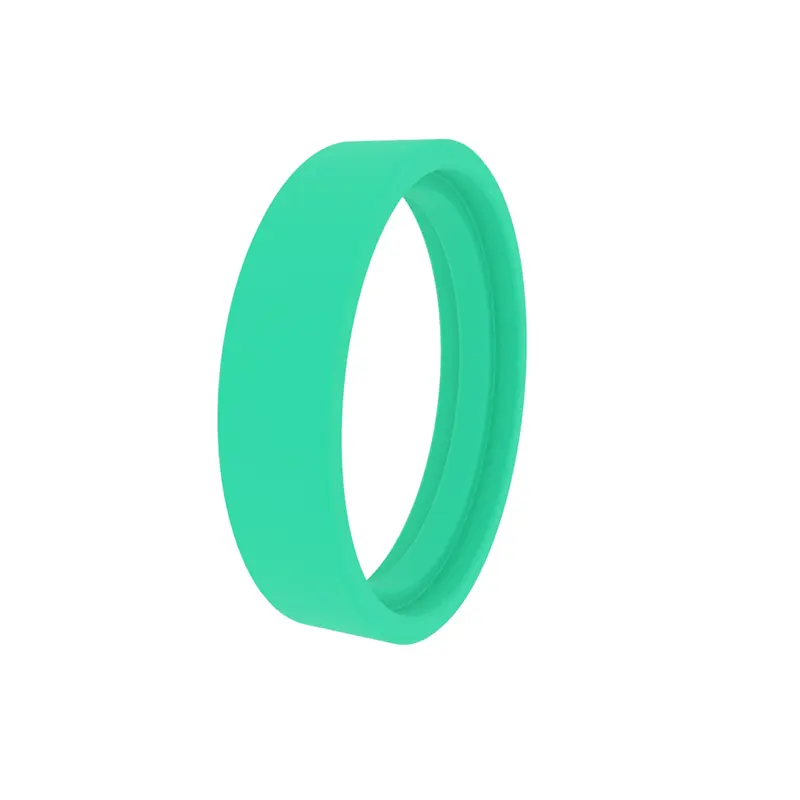

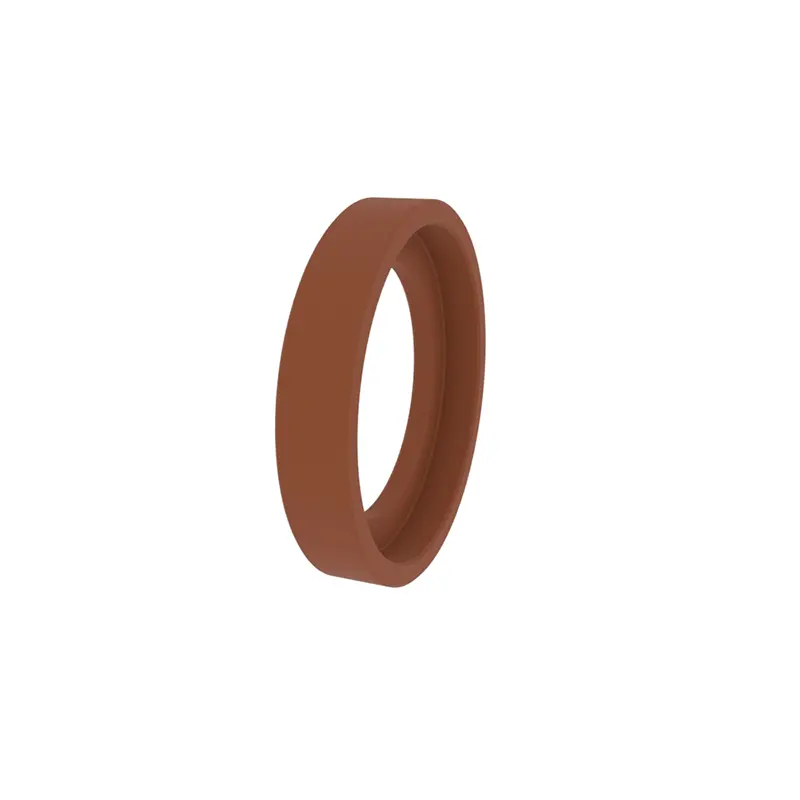

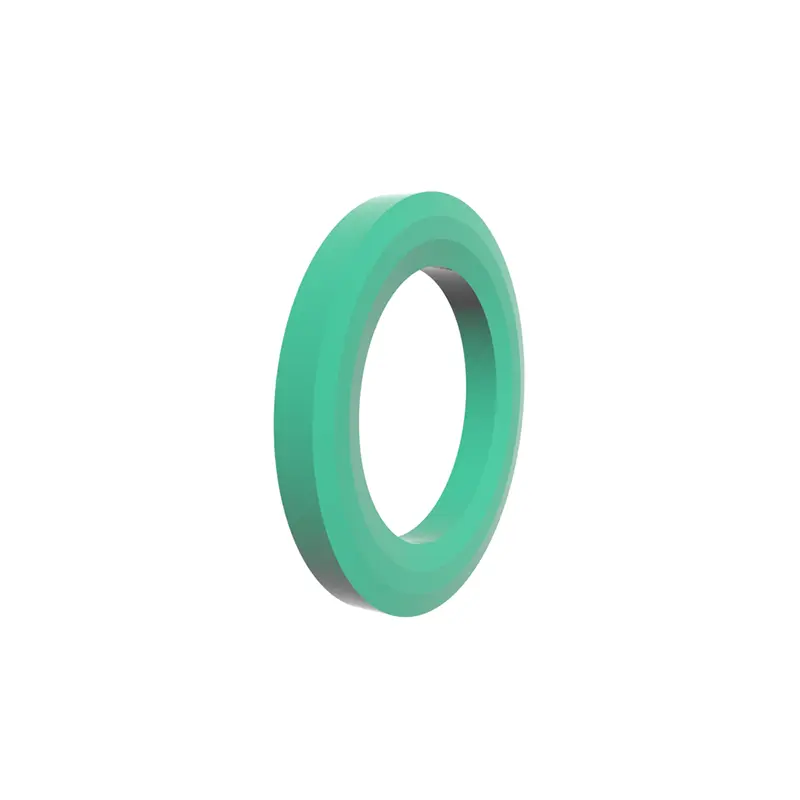

আমাদের টার্নিং সিল গাইড রিংটি হাইড্রোলিক সিলিন্ডার, বায়ুসংক্রান্ত সিস্টেম, শিল্প যন্ত্রপাতি এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। আমরা গ্রাহক অনুসারে কাস্টমাইজড সমাধান সরবরাহ করতে পারি সরঞ্জাম অপারেশন দক্ষতা এবং সিলিং নির্ভরযোগ্যতা উন্নত করতে সহায়তা করতে। বিভিন্ন বৈশিষ্ট্য অনুসারে, আমরা টার্নিং সিল গাইড রিংটিকে বিভিন্ন মডেল সিরিজে বিভক্ত করেছি।

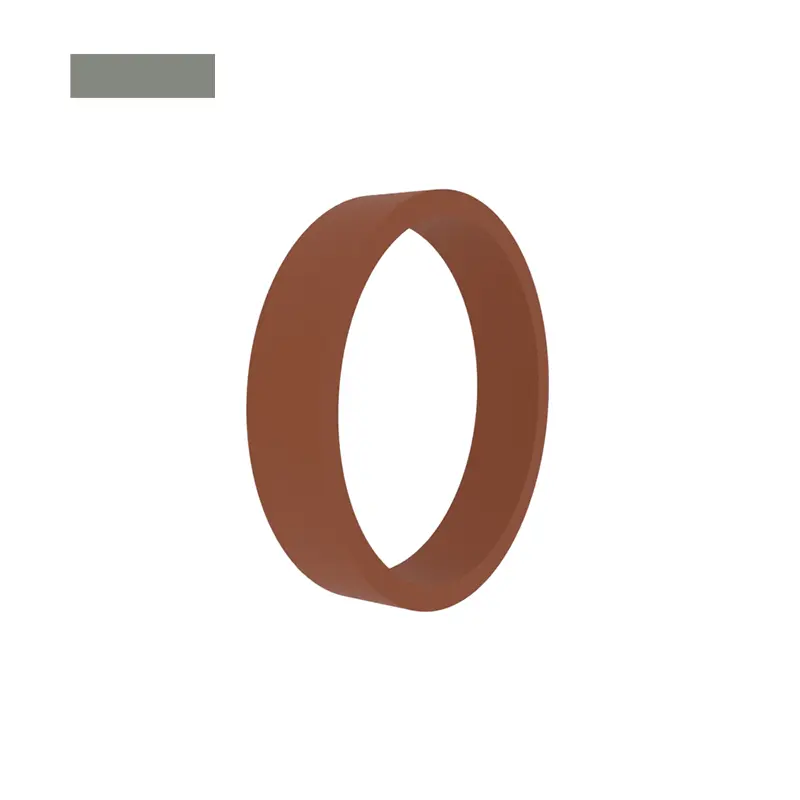

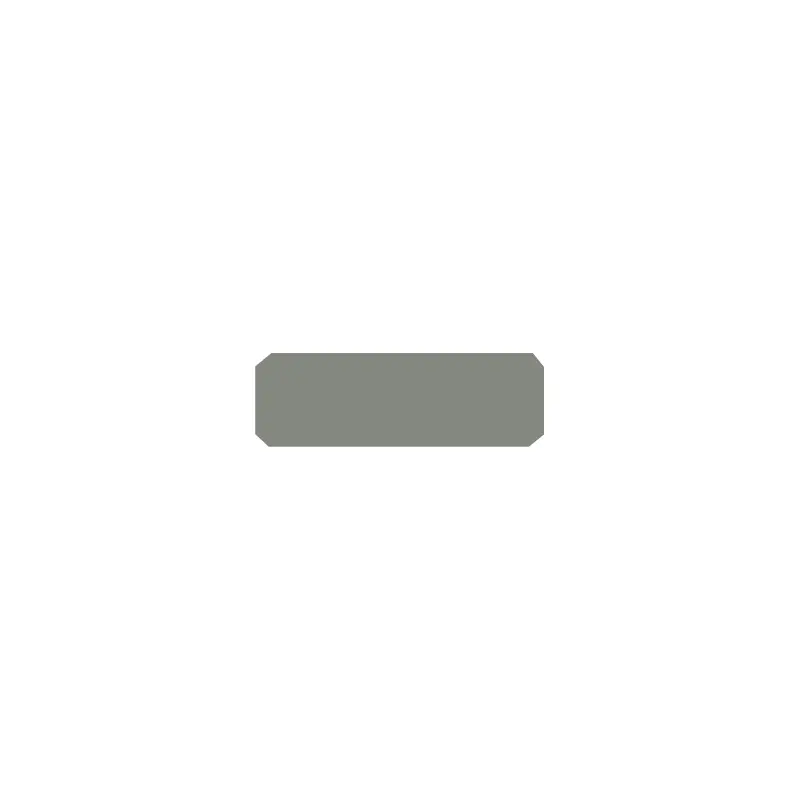

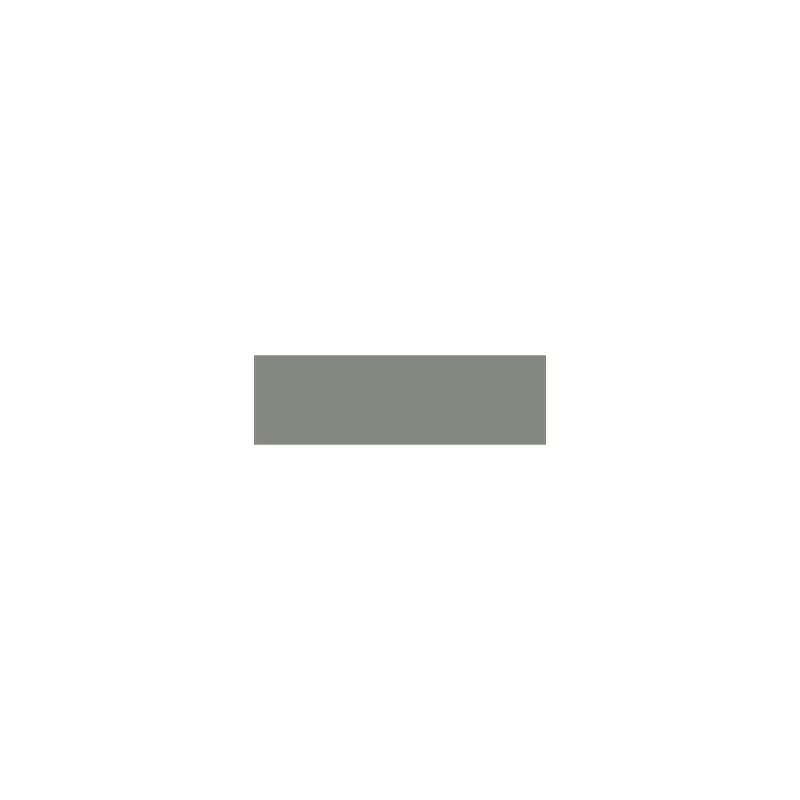

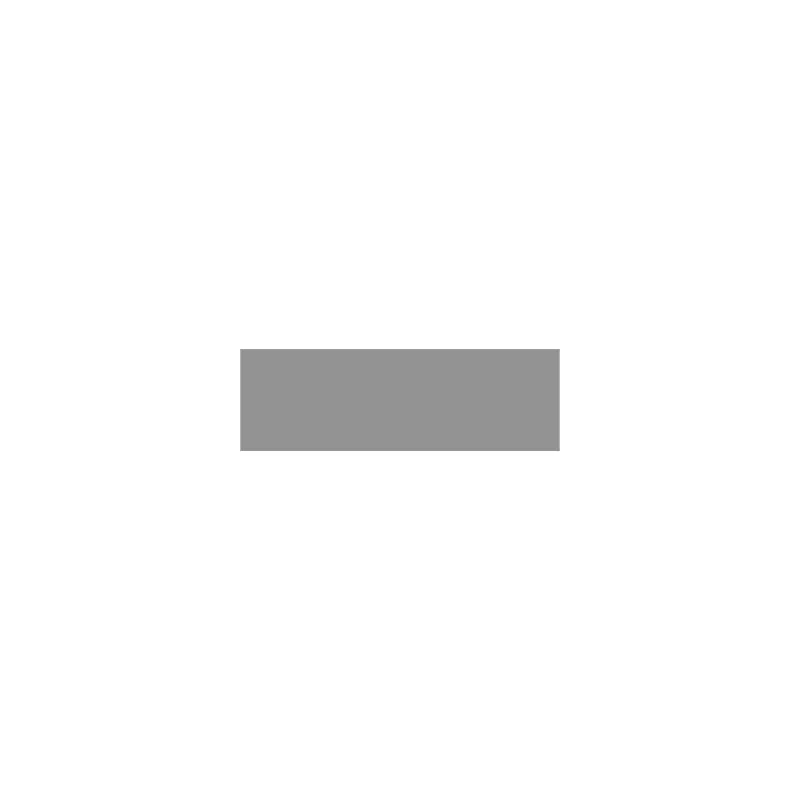

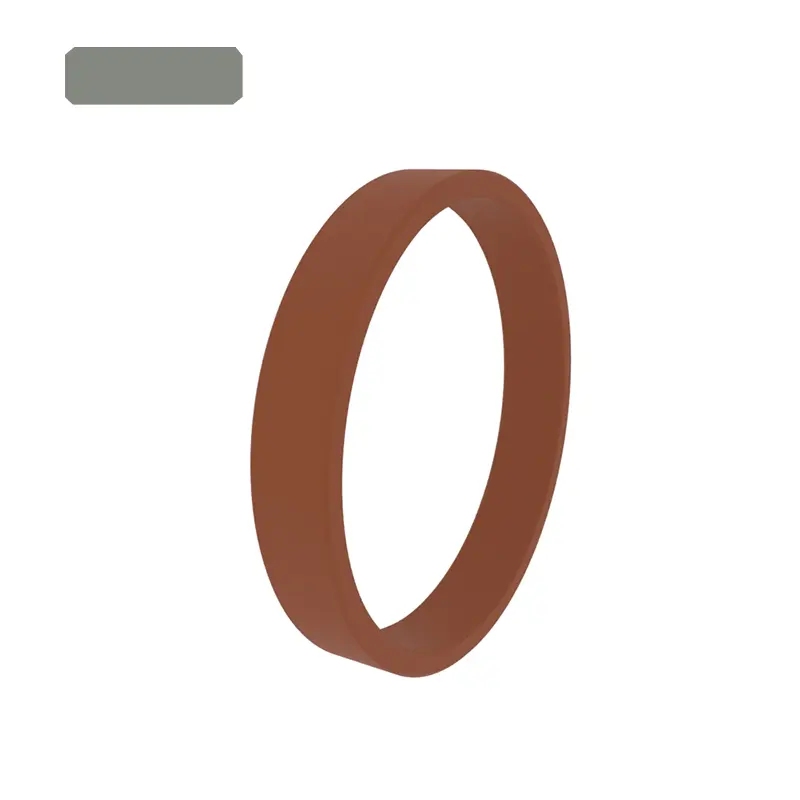

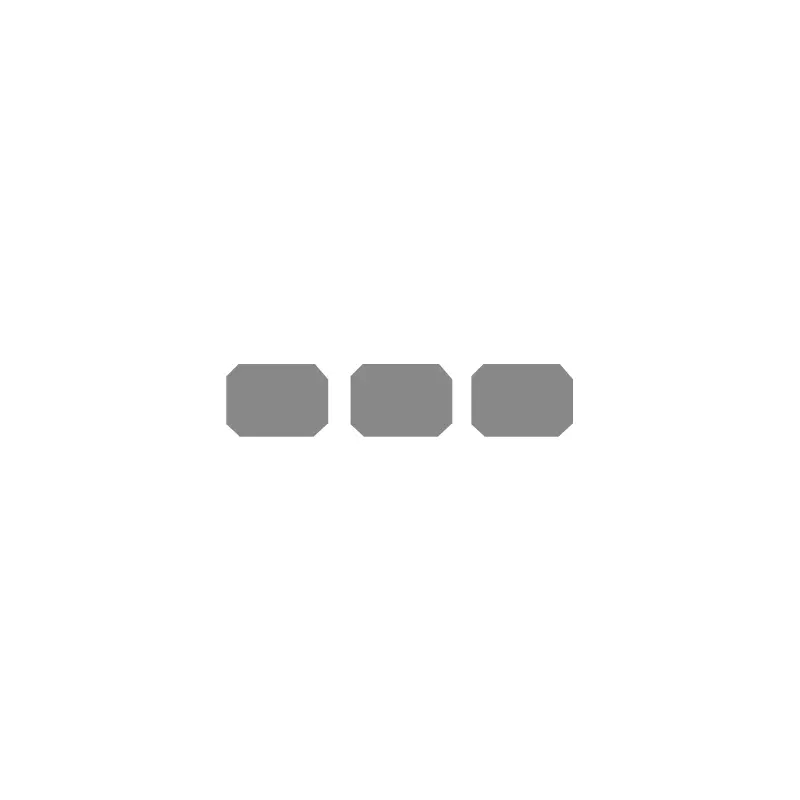

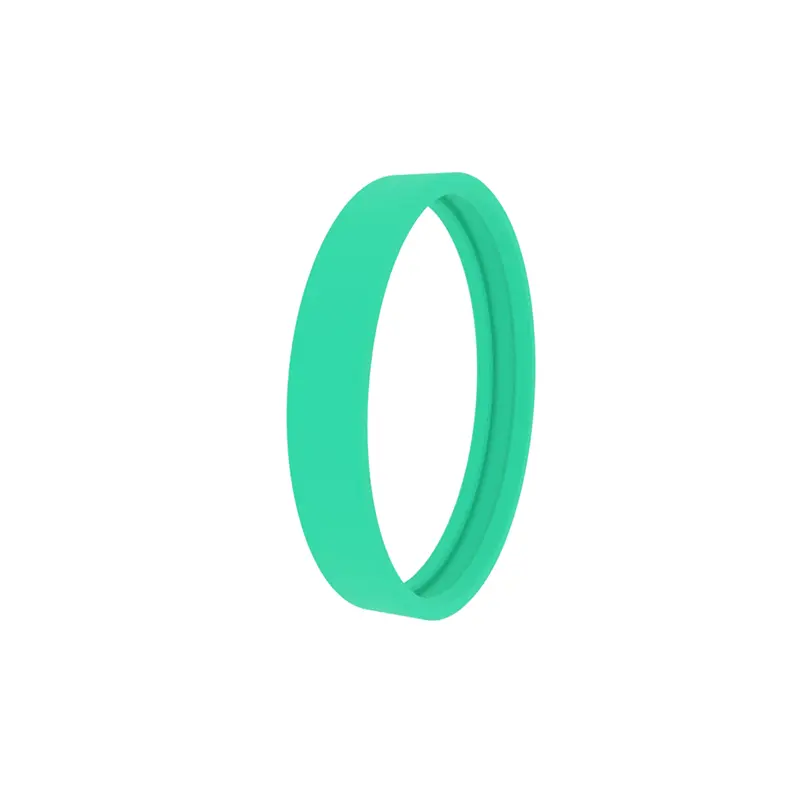

আরসিএফ 101, আরসিএফ 102, আরসিএফবি 102 স্ট্যান্ডার্ড গাইড রিংগুলি সিলিন্ডারগুলির পিস্টন এবং পিস্টন রড গাইডের জন্য উপযুক্ত। তাদের বেশিরভাগই বন্ধ খাঁজগুলিতে খোলা এবং ইনস্টল করা দরকার, বা সেগুলি খোলা থাকতে পারে।

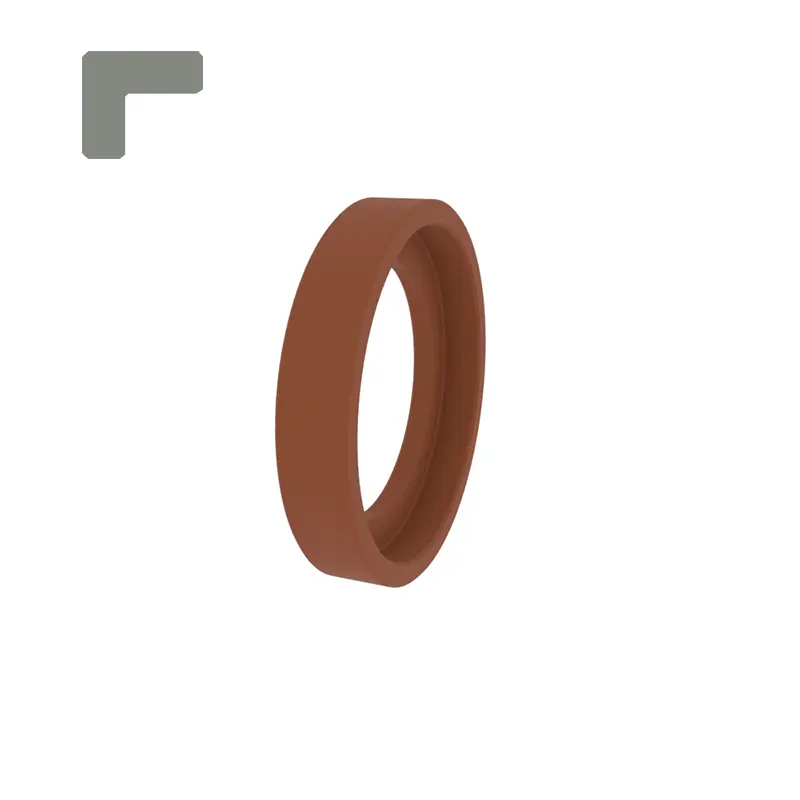

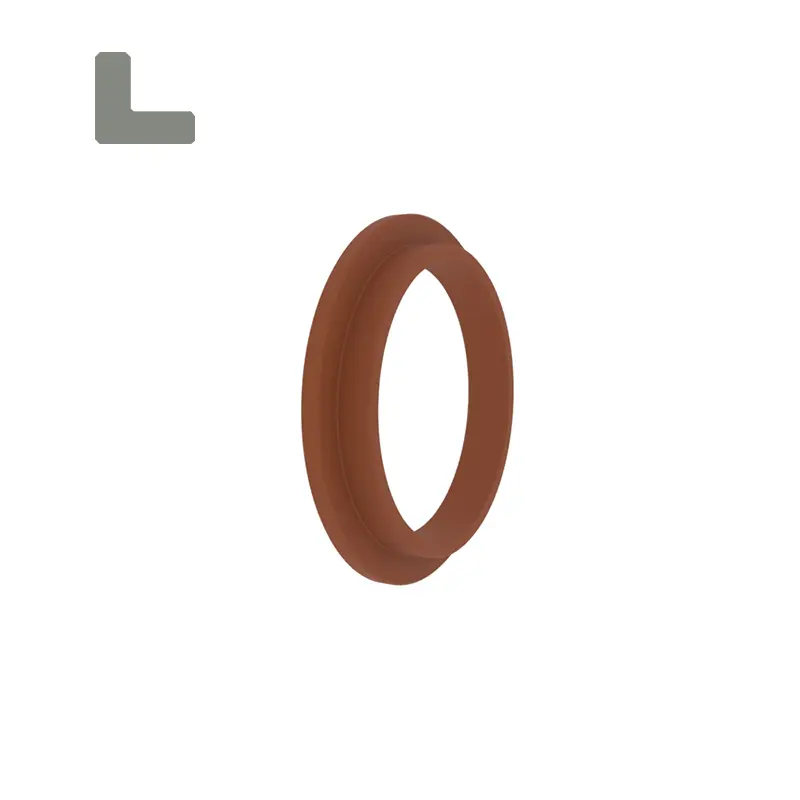

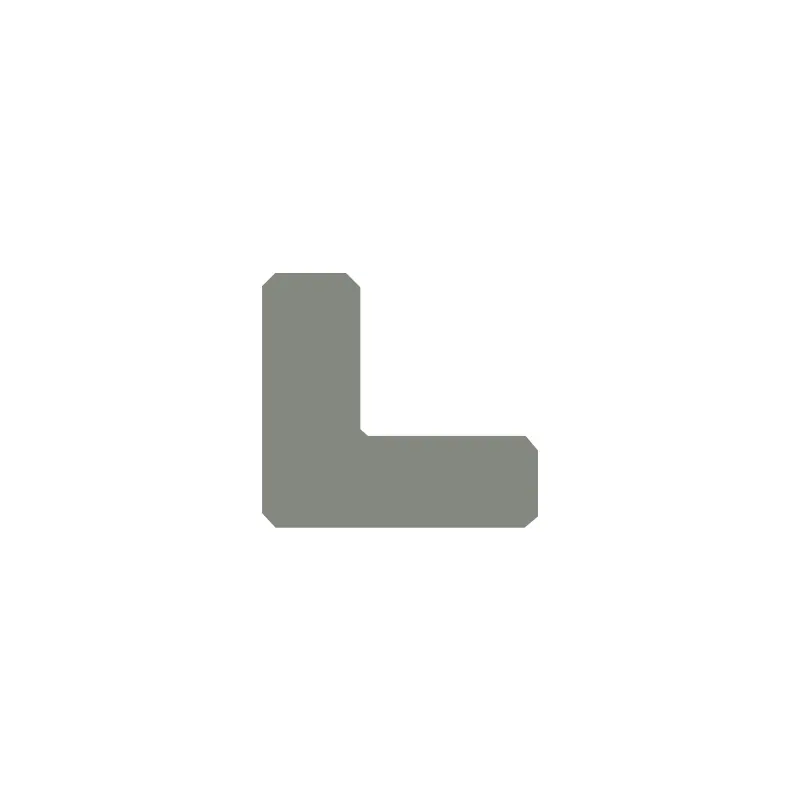

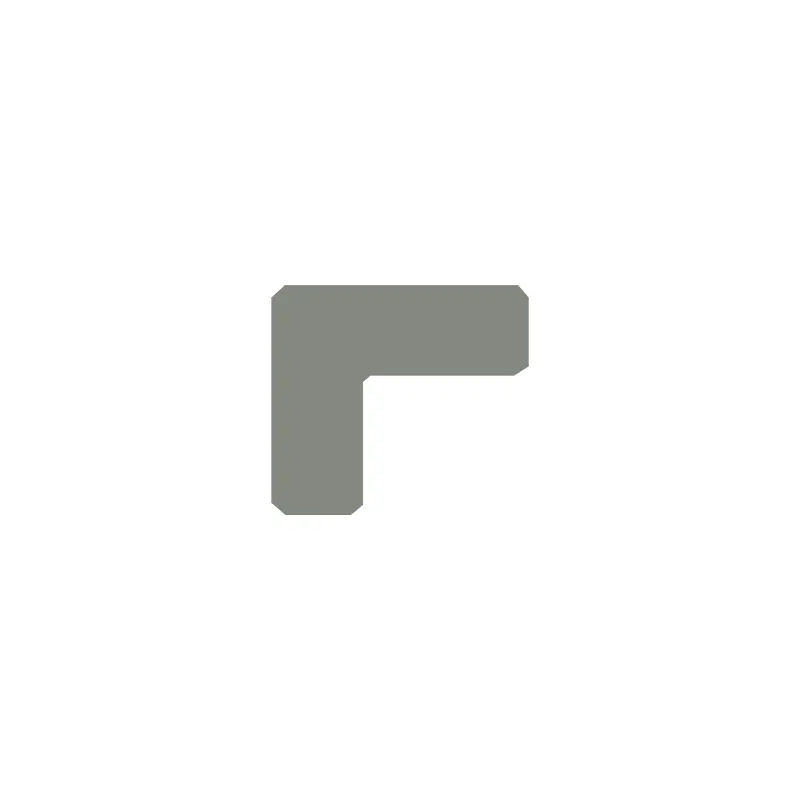

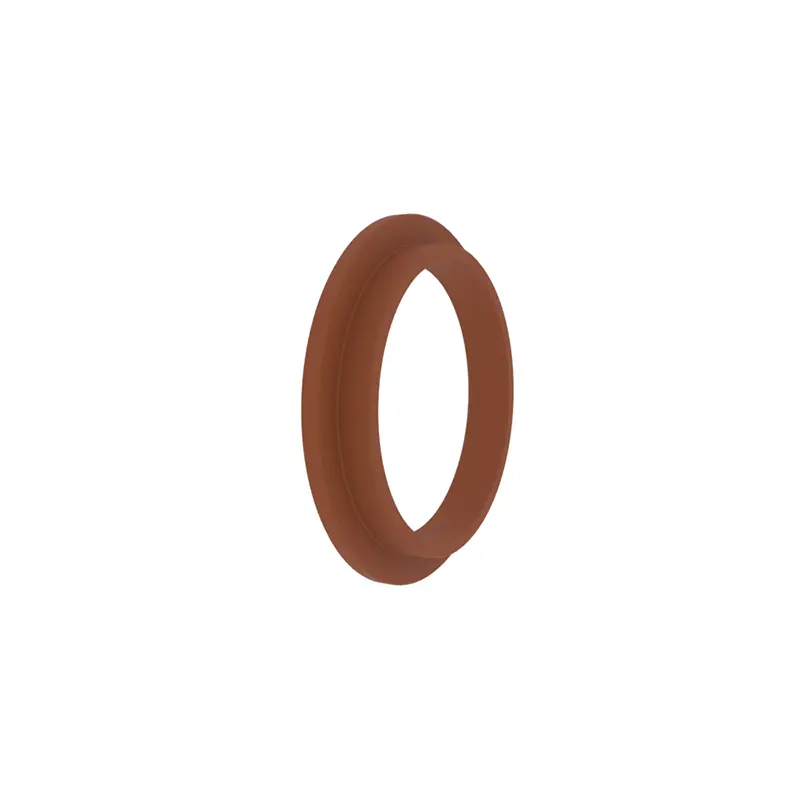

আরসিএফ 103, আরসিএফ 104 স্ট্যান্ডার্ড গাইড রিংগুলি পিস্টন গাইডের জন্য উপযুক্ত। কোণগুলির সাথে নকশায় এটি গাইড রিং এবং রিং রিংগুলির কার্যকারিতা তৈরি করে। এটি খোলা বা না হতে পারে।

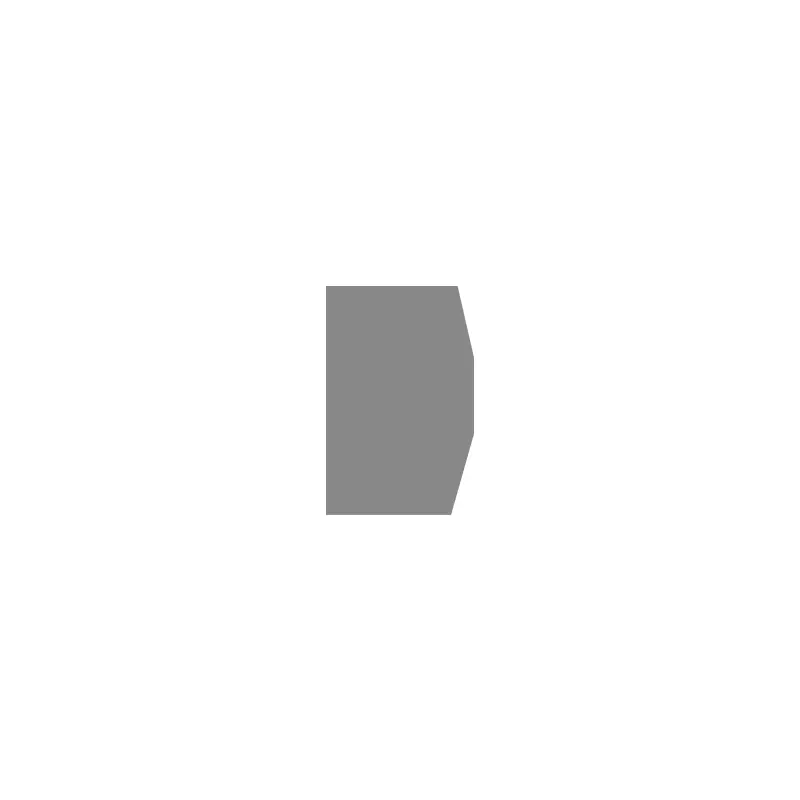

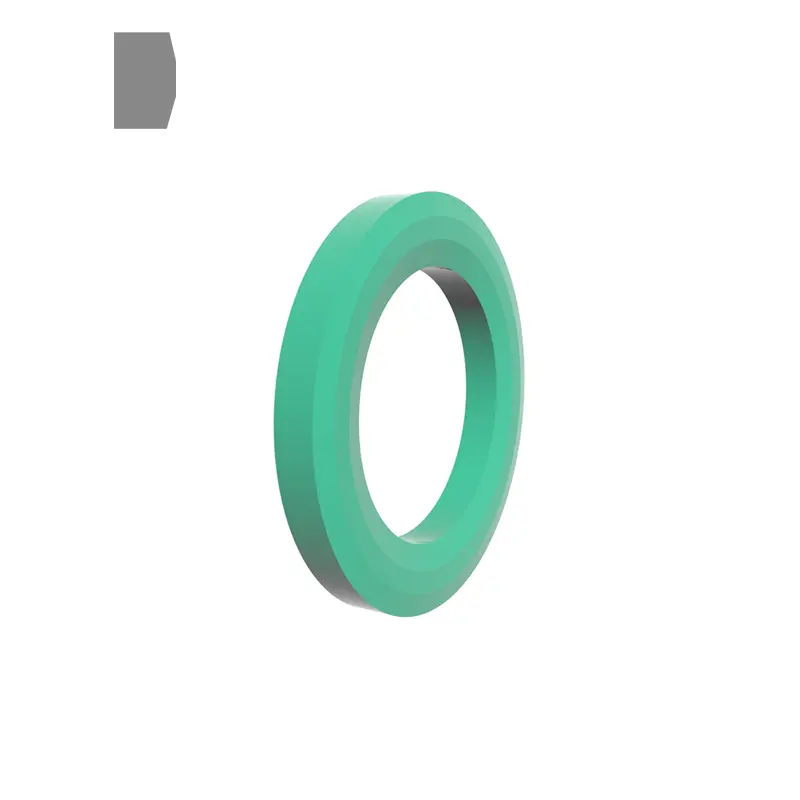

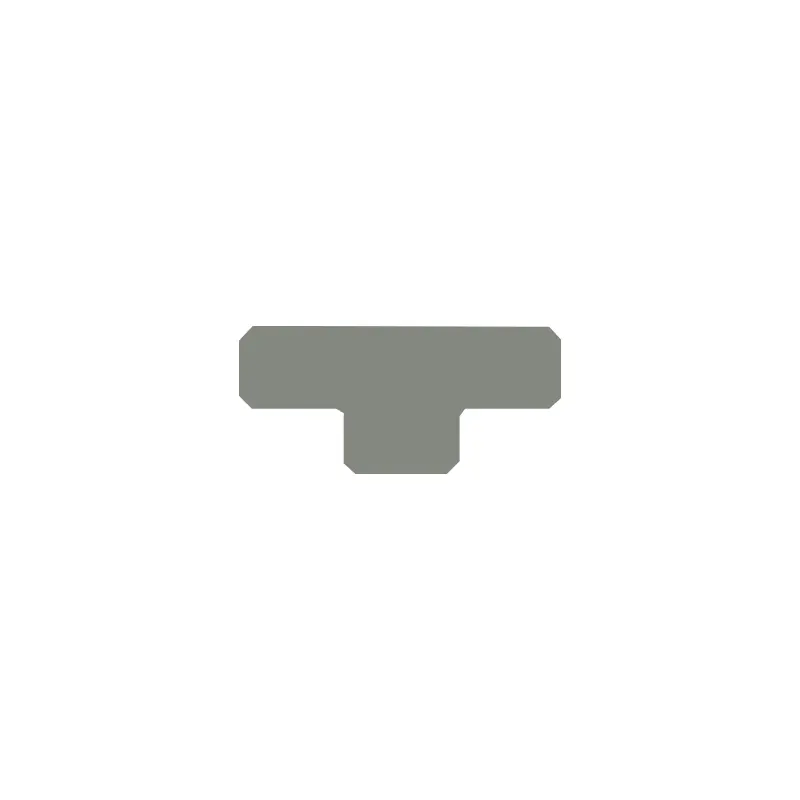

আরসিএফ 105 স্ট্যান্ডার্ড গাইড রিং পিস্টন গাইডের জন্য উপযুক্ত। এটি অভ্যন্তরীণ ব্যাসে একটি উত্তল রিং আছে। এটি খোলা বা না হতে পারে।

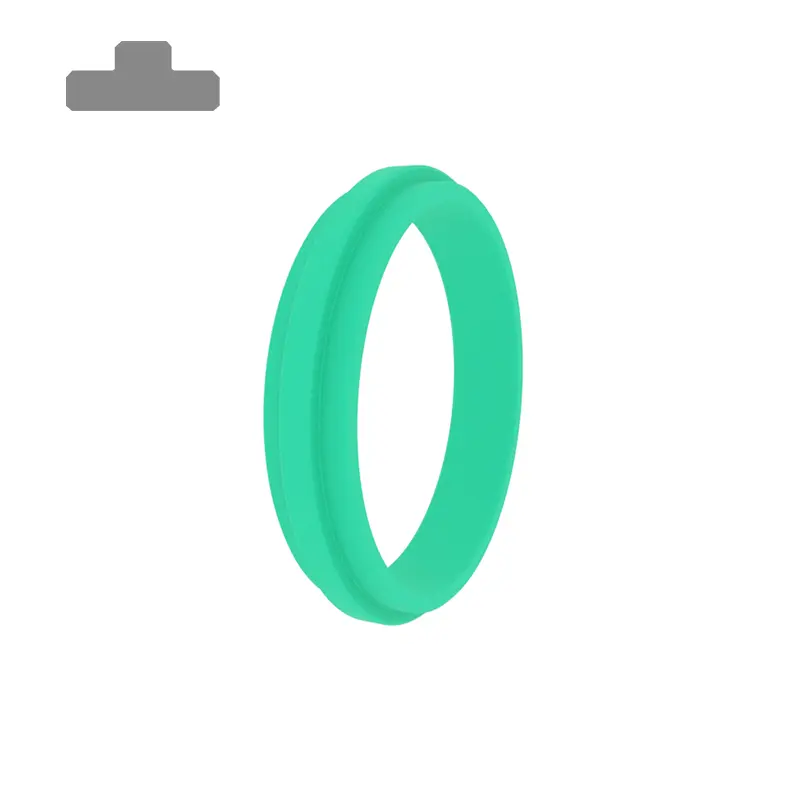

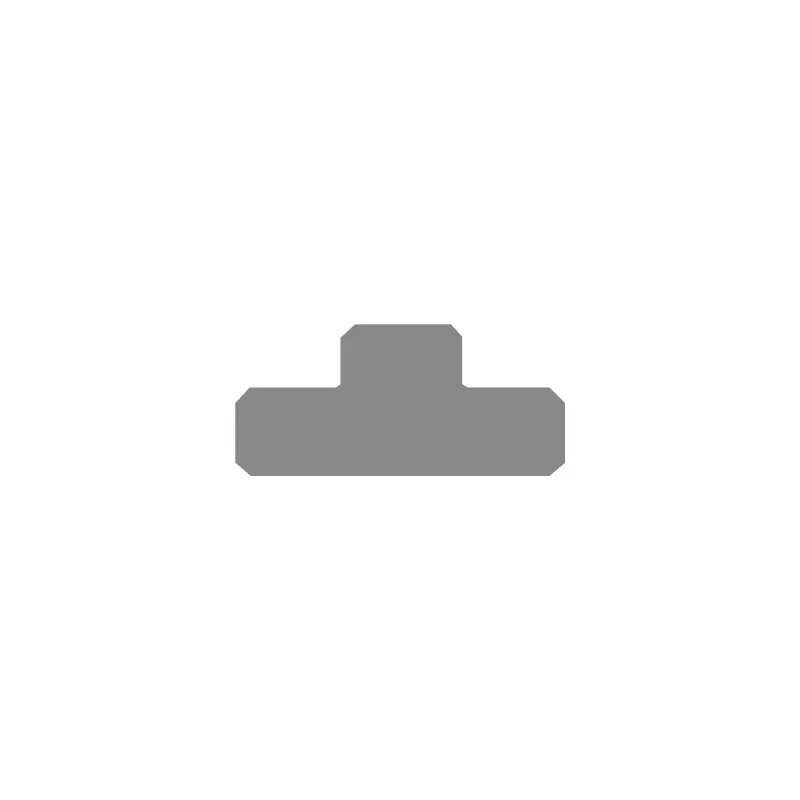

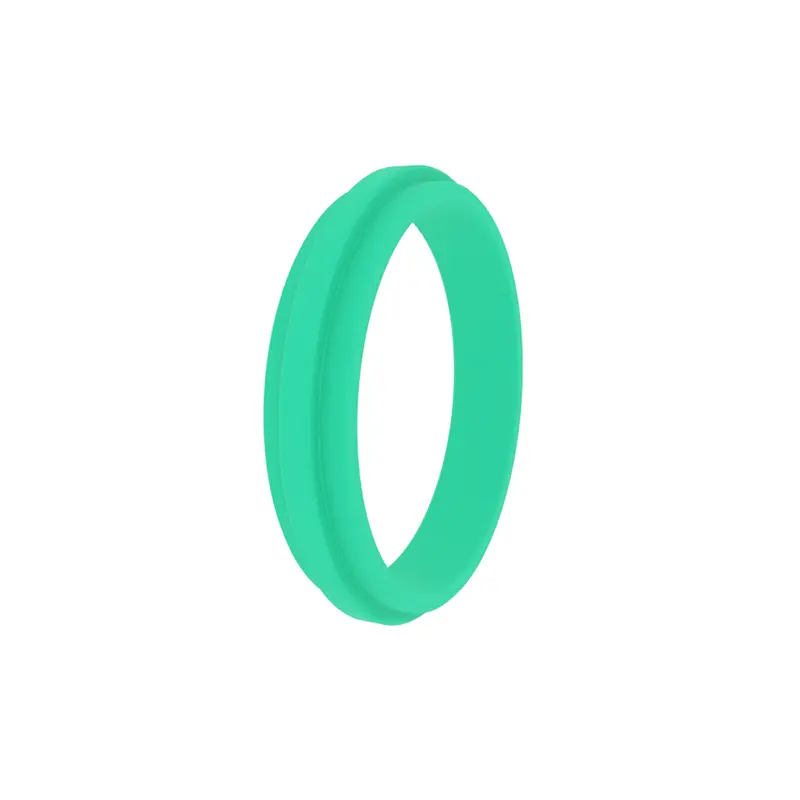

আরসিএফ 106 স্ট্যান্ডার্ড গাইড রিং পিস্টন রড গাইডের জন্য উপযুক্ত। এটি বাইরের ব্যাসে একটি উত্তল রিং রয়েছে। এটি খোলা বা না হতে পারে।

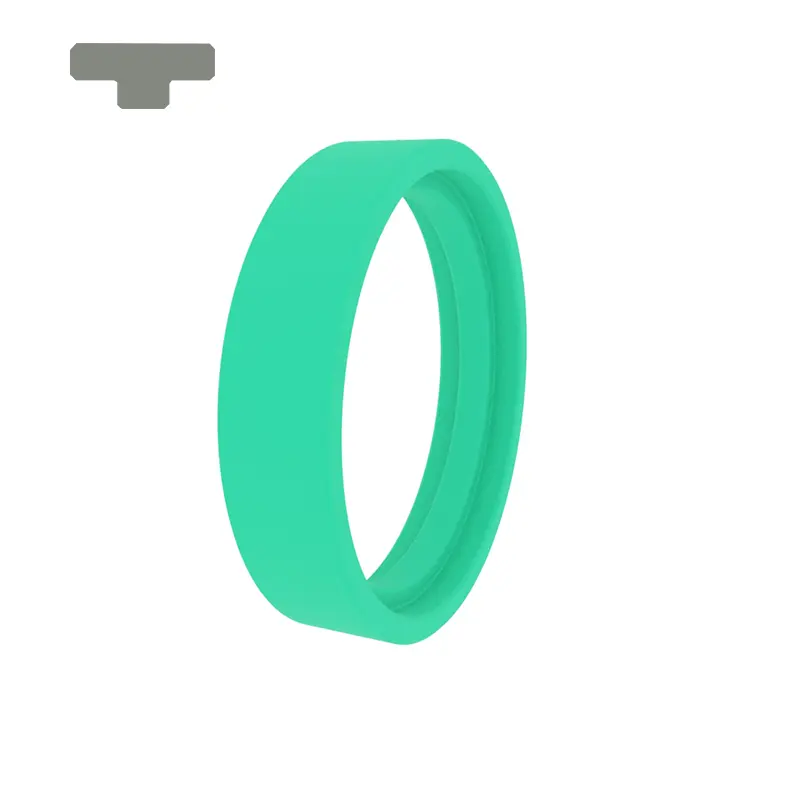

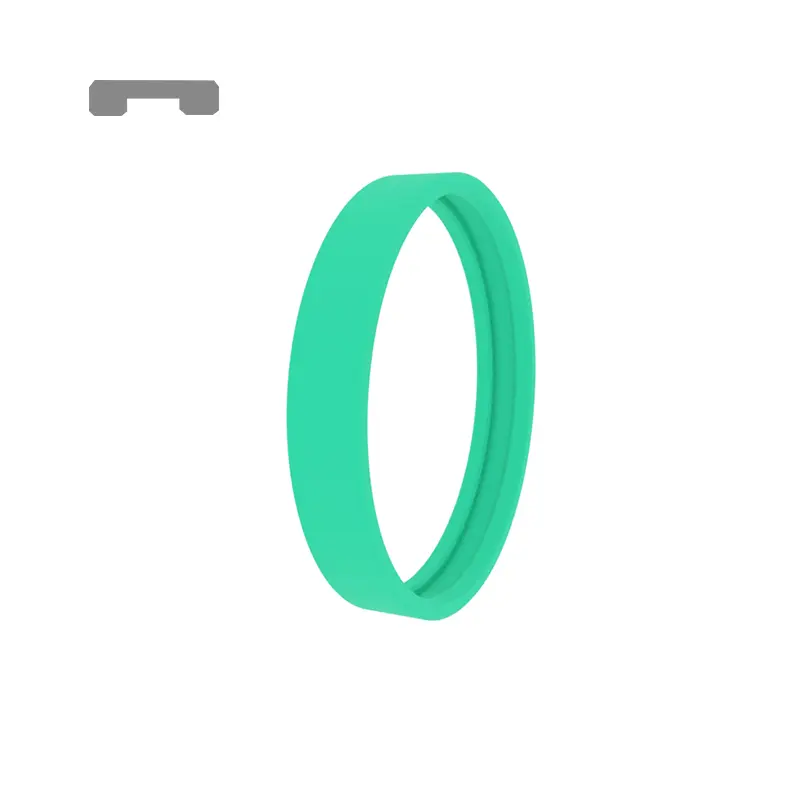

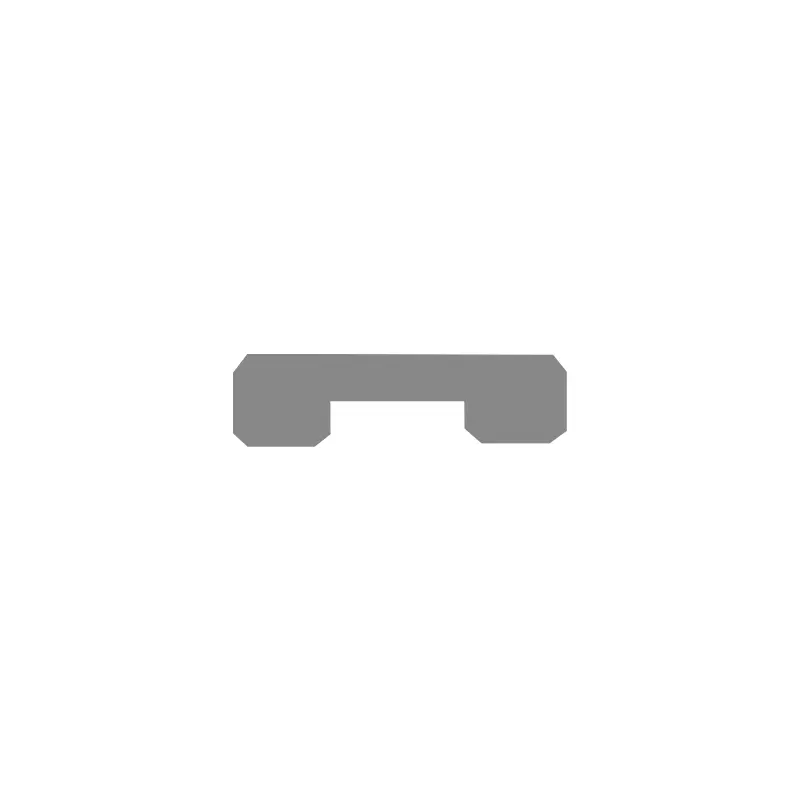

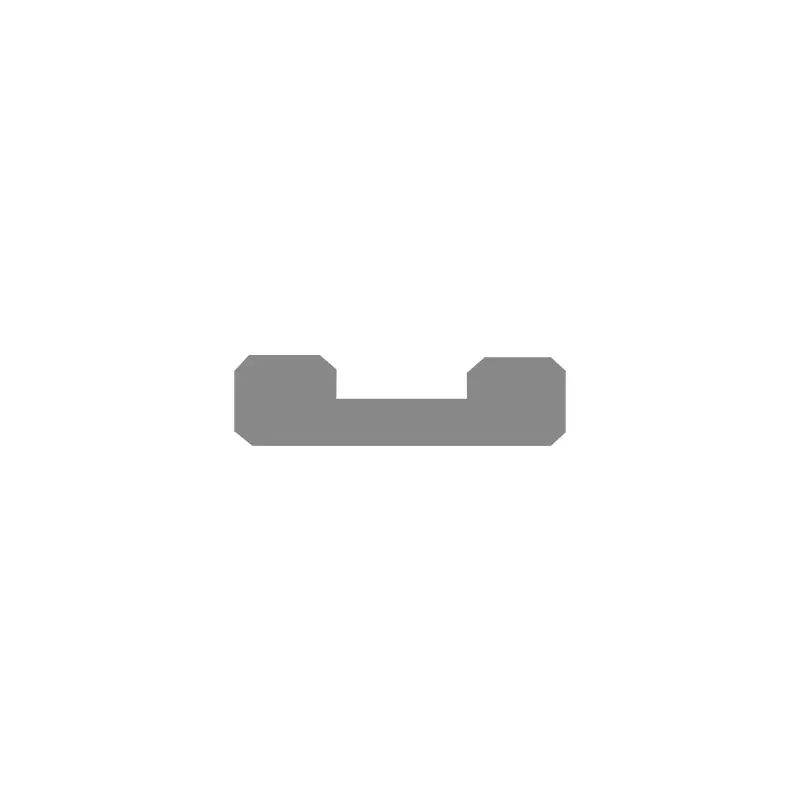

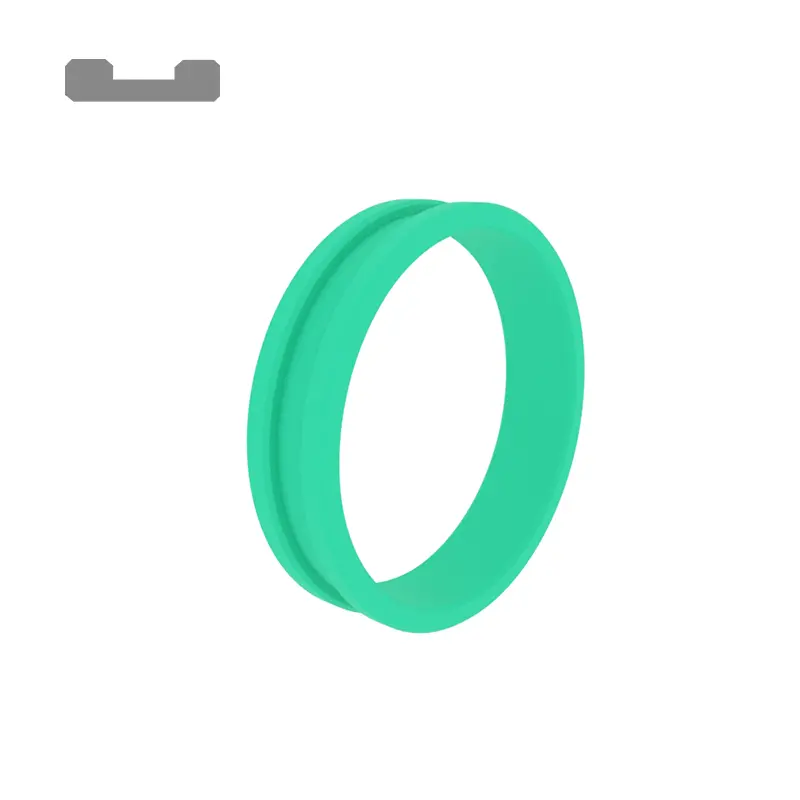

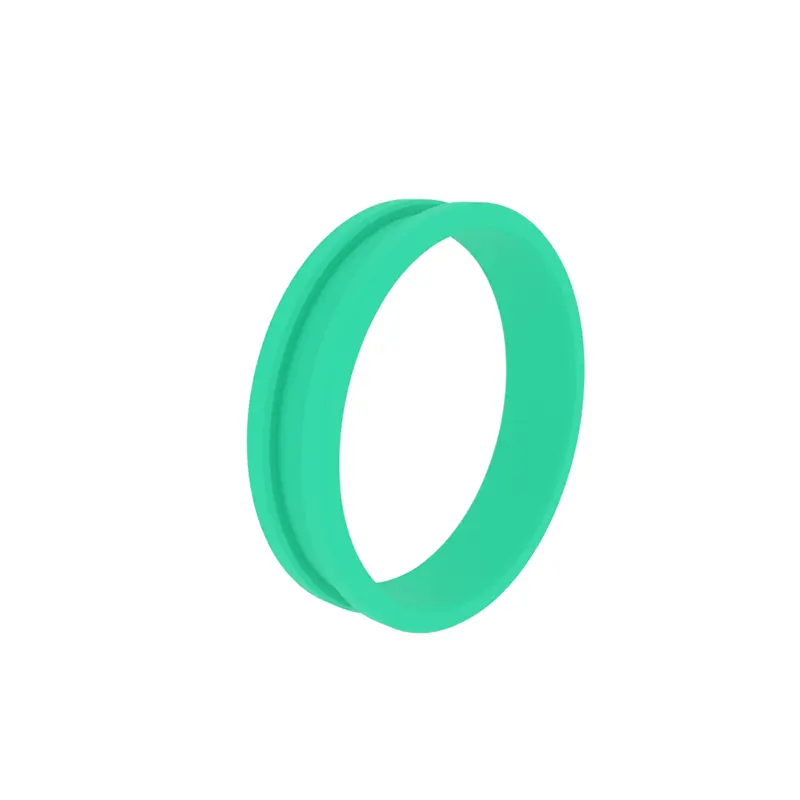

আরসিএফ 107 স্ট্যান্ডার্ড গাইড রিং পিস্টন গাইডের জন্য উপযুক্ত। এটি অভ্যন্তরীণ ব্যাসের উপর একটি খাঁজ আছে। এটি খোলা বা না হতে পারে।

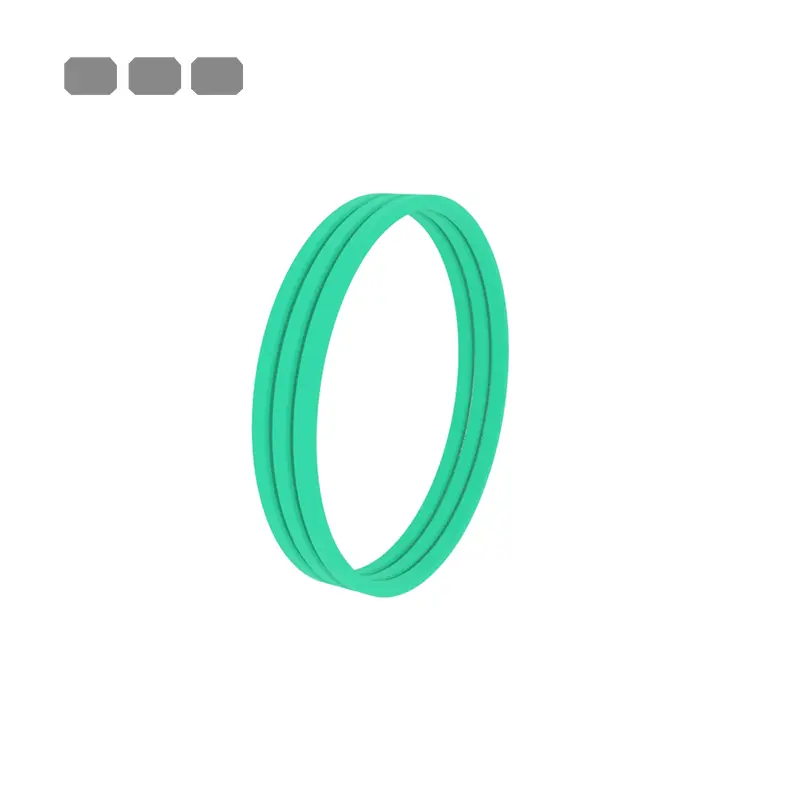

আরসিএফ 108 স্ট্যান্ডার্ড গাইড রিং, পিস্টন রড গাইডিংয়ের জন্য উপযুক্ত, বাইরের ব্যাসের খাঁজগুলি সহ, খোলার সাথে বা ছাড়াই উপলব্ধ।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
পণ্য বৈশিষ্ট্য
সিল গাইড রিং ঘুরিয়ে দেওয়া, আইএসও 10766 স্ট্যান্ডার্ড গহ্বর খাঁজ, ধাতব-প্লাস্টিকের মিলের জন্য উপযুক্ত, "ব্লকিং" এবং "জব্দ", শক্তিশালী লোড-ভারবহন ক্ষমতা এবং ভঙ্গুর তাপমাত্রায় পৌঁছানোর আগে এখনও স্থিতিস্থাপক প্রতিরোধ করতে পারে। গহ্বরের খাঁজের অর্ধবৃত্তাকার চ্যাম্পার দ্বারা উত্পাদিত ফাঁকগুলিতে প্রান্তগুলি আটকানো থেকে বিরত রাখতে গাইড রিংয়ের প্রান্তগুলি চ্যাম্পার করা হয়।
প্রধান অ্যাপ্লিকেশন
ইঞ্জিনিয়ারিং যন্ত্রপাতি, কৃষি যন্ত্রপাতি, ইনজেকশন ছাঁচনির্মাণ যন্ত্রপাতি, লোডিং এবং আনলোডিং প্ল্যাটফর্মগুলি, সিলিন্ডারগুলি সমর্থন করে, শিল্প যানবাহন, প্রেসগুলি, ধাতববিদ্যার সিলিন্ডার।

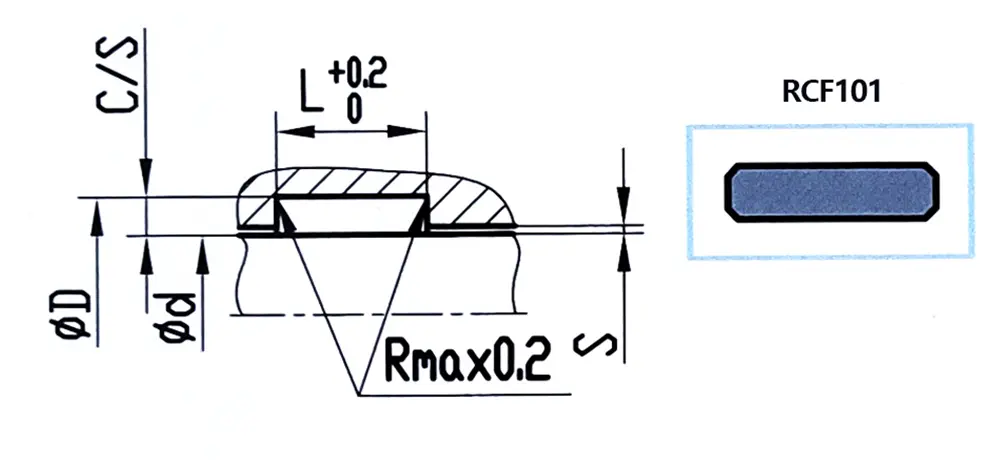

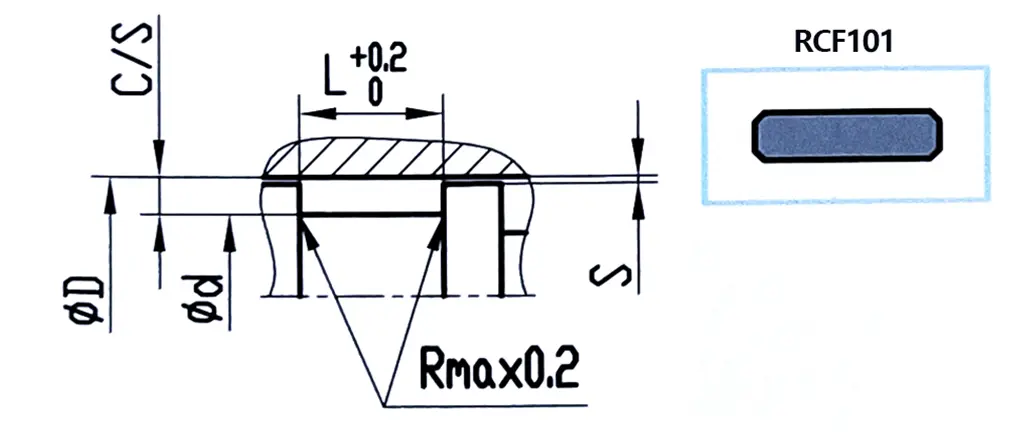

পিস্টন রডের জন্য গাইড রিং গ্রোভের উদাহরণ 1
| ΦD F8 | H এইচ 8 | এল+0.2 | সি/এস | রেডিয়াল ক্লিয়ারেন্স এস |
| 6-29.9 | ΦD+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | ΦD+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | ΦD+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | ΦD+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | ΦD+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | ΦD+8 | 25 | 4 | 0.60-1.2 |
একটি পিস্টন গাইড রিং খাঁজের উদাহরণ 2
| H এইচ 8 | ΦD F8 | এল+0.2 | সি/এস | রেডিয়াল ক্লিয়ারেন্স এস |
| 6-29.9 | ΦD-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | ΦD-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | ΦD-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | ΦD-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | ΦD-8 | 25 | 4 | 0.60-1.2 |
উপকরণ
1। পিটিএফই (মাঝারি এবং হালকা লোডের জন্য);
2। পম বা পিএ (হালকা লোডের জন্য);
3। ফেনলিক রজন + ফ্যাব্রিক ফাইবার (ভারী লোডের জন্য)
গাইড রিং প্রস্থ এবং সংখ্যা নির্বাচন
সূত্রটি প্রাথমিকভাবে টি = (এফ*এফ) / (ডি*পিআর) নির্ধারণ করতে ব্যবহার করা যেতে পারে
টি: গাইড রিংয়ের প্রস্থ (মিমি), এফ: সর্বাধিক রেডিয়াল লোড (এন), এফ: সুরক্ষা ফ্যাক্টর, পিআর: সর্বাধিক অনুমোদিত রেডিয়াল লোড (এন/মিমি), ডি: পিস্টন বা পিস্টন রডের ব্যাস (মিমি)
উদাহরণ: ডি = 60 মিমি, এফ = 40 কেএন, পিআর = 90 এন/মিমি, এফ = 2, টি = 40000*2/60*90 = 14.8 মিমি
গণনা করা বিকল্পটি হ'ল টি = 15 মিমি প্রস্থের সাথে একটি গাইড রিং বা 9.7 মিমি প্রস্থের সাথে দুটি গাইড রিংগুলি চয়ন করা। যদি 9.7 মিমি প্রস্থ সহ দুটি গাইড রিং নির্বাচন করা হয় তবে সুরক্ষা ফ্যাক্টরটি 2.6 এ বাড়ানো যেতে পারে। সাধারণত, প্রস্তাবিত সুরক্ষা ফ্যাক্টরটি f = 2

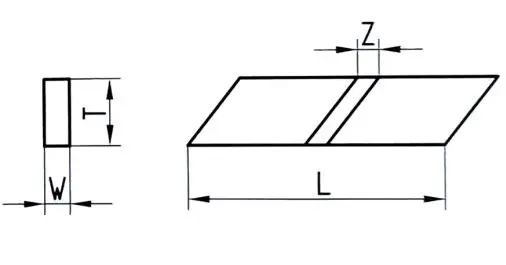

দৈর্ঘ্য নির্ধারণ
এল = 3.14* (ডি -ডাব্লু) -কে পিস্টনের জন্য
এল = 3.14* (ডি+ডাব্লু) -কে পিস্টন রডের জন্য
কে তাপমাত্রা ধ্রুবক, যখন তাপমাত্রা 120 ডিগ্রি নীচে থাকে তখন 0.8 নির্বাচন করা হয় এবং তাপমাত্রা 120 ডিগ্রির উপরে থাকলে 2.0 নির্বাচন করা হয়।

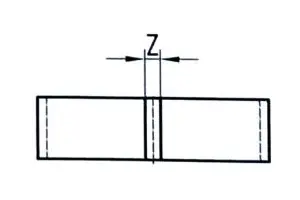

কাটা ফাঁক z এর গণনা
|
|
ফেনলিক রজন/পিওএম | Ptfe |
| পিস্টন রডের জন্য | 0.050 (φD+ডাব্লু) | 0.042 (φD+ডাব্লু) |
| পিস্টনের জন্য | 0.050 (φD-W) | 0.042 (φD-W) |
চিরা প্রকার

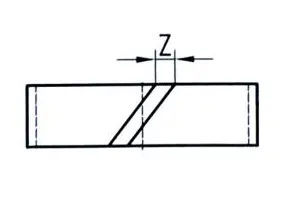

30 ° বেভেল কাটা
সোজা কাটা (মূলত ঘূর্ণন বা সুইং এবং অ-মানক খাঁজগুলির জন্য ব্যবহৃত হয়)

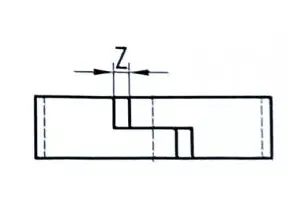

জেড-আকৃতির চিরা (এছাড়াও সিলিং ফাংশন রয়েছে)
