আমরা পিস্টন সিলগুলির ক্ষেত্রে বৈচিত্র্যময় প্রয়োজনগুলিতে মনোনিবেশ করি এবং জলবাহী এবং নিউম্যাটিক্সের সমস্ত পরিস্থিতিতে covering েকে উচ্চ-পারফরম্যান্স সমাধান সরবরাহ করি। প্রচলিত শিল্প থেকে চরম কাজের পরিস্থিতিতে সিলিং চ্যালেঞ্জগুলি মেটাতে উপাদান হিসাবে আমাদের পণ্য লাইনটি একক-অভিনয় এবং ডাবল-অভিনয়ে বিভক্ত, উপাদান উদ্ভাবন এবং কাঠামোগত অপ্টিমাইজেশনের সংমিশ্রণ:
1। পিস্টন সিল টার্নিং সিলস সিরিজের হাইলাইটগুলি:

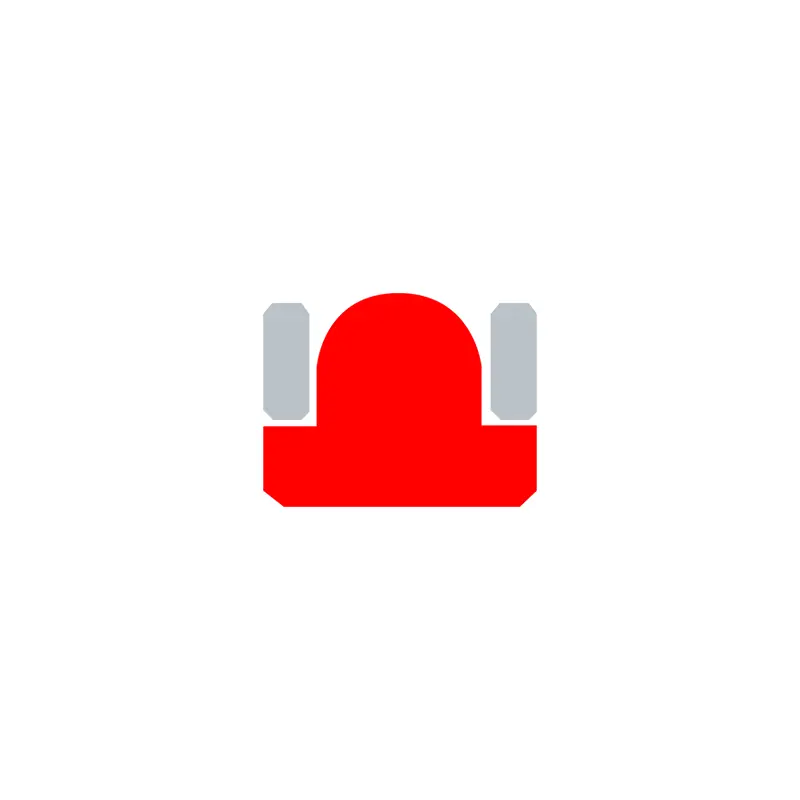

উচ্চ চাপ এবং অ্যান্টি-এক্সট্রুশন: আরসিকে 102/102 আর/104 সিরিজ উচ্চ চাপের জন্য ডিজাইন করা হয়েছে, এবং সমর্থন কাঠামোটি বৃহত ফাঁক এবং সংকীর্ণ খাঁজগুলির সাথে খাপ খাইয়ে নিতে আরও শক্তিশালী করা হয়েছে। আরসি কে 109 এইচ/120/122 এবং অন্যান্য সংমিশ্রণ সিলগুলি 35 এমপিএ+ উচ্চ চাপের সীমাটি ভেঙে দেওয়ার জন্য গাইড রিং এবং ইলাস্টোমারদের সংহত করে, বিশেষত খনন এবং ভারী যন্ত্রপাতিগুলির জন্য উপযুক্ত।
গতিশীল অভিযোজনযোগ্যতা: RCK108/125/138 অত্যন্ত কম গতি থেকে উচ্চ গতিতে (0.01 ~ 5 মি/এস) স্থিতিশীল সিলিং অর্জনের জন্য টেট্রাফ্লুওরোথিলিন উপাদান ব্যবহার করে এবং কম ঘর্ষণ বৈশিষ্ট্যগুলি হাইড্রোলিকস এবং নির্ভুলতা ইনজেকশন ছাঁচনির্মাণ সরঞ্জামগুলির জন্য উপযুক্ত।
চরম পরিবেশ সহনশীলতা: আরসি কে 119/139 ম্যান্ডার স্প্রিং এবং পিটিএফই উপাদান দিয়ে সজ্জিত, যা জারা-প্রতিরোধী এবং শুকনো পোশাক-প্রতিরোধী। -40 ℃ ~ 200 of এর প্রশস্ত তাপমাত্রার পরিসীমা রাসায়নিক, ফার্মাসিউটিক্যাল উচ্চ -তাপমাত্রার চুল্লি এবং খাদ্য অ্যাসেপটিক উত্পাদন লাইনগুলিকে অন্তর্ভুক্ত করে।
2। শিল্প কাস্টমাইজড ডিজাইন:
রক্ষণাবেক্ষণ এবং পরিবর্তন: আরসিকে 116/116 ইনস্টলেশন প্রক্রিয়াটিকে সহজতর করে এবং পুরানো সিলিন্ডার মেরামত এবং খাদ্য ভর্তি সরঞ্জামগুলির দ্রুত প্রতিস্থাপনের প্রয়োজনের সাথে মানিয়ে দেয়।
দ্বৈত মাধ্যম বিচ্ছিন্নতা: আরসিকে 144/145 এর একটি মূল ডাবল ঠোঁট কাঠামো রয়েছে, যা একই সময়ে তেল/জল বা গ্যাস/তরল মিশ্রিত মিডিয়া সিল করতে পারে, জটিল কাজের অবস্থার জন্য উপযুক্ত।
শর্ট স্ট্রোক অপ্টিমাইজেশন: আরসিকে 103/143 শর্ট-স্ট্রোক হাইড্রোলিক সিলিন্ডারগুলিতে ফুটো হওয়ার ঝুঁকি এড়াতে ও-রিং প্রিলোডের মাধ্যমে এম্বেডিং স্থিতিশীলতা বাড়ায়।
3। মূল প্রযুক্তি সুবিধা:
উপাদান বিজ্ঞান: পলিউরেথেন লিপ (আরসিকে 205) তেল স্টোরেজ ডিজাইন লুব্রিকেশন-মুক্ত নিউম্যাটিক্সের জীবনকে প্রসারিত করে এবং টেট্রাফ্লুওরোথিলিন (আরসিকে 108) পরিধানের প্রতিরোধ এবং রাসায়নিক প্রতিরোধ উভয়কেই বিবেচনা করে।
স্ট্রাকচারাল ইনোভেশন: ব্যাক-টু-ব্যাক গাইড রিংগুলি (আরসিকে 101), সাপোর্ট রিং অ্যান্টি-টুইস্ট (আরসিকে 120) এবং অন্যান্য ডিজাইনগুলি কম্পন এবং এক্সেন্ট্রিক লোডের অধীনে সিলগুলির স্থায়িত্ব নিশ্চিত করে।
আমরা 20+ শিল্পের যেমন মাইনিং মেশিনারি, ইনজেকশন ছাঁচনির্মাণ সরঞ্জাম এবং চিকিত্সা ডিভাইস, মানকযুক্ত মডিউল এবং কাস্টমাইজড পরিষেবাদির সাথে ভারসাম্য ব্যয় এবং পারফরম্যান্সের মতো "সিল-গাইড-ওয়্যার-প্রতিরোধী" সংহত সমাধান সরবরাহ করতে প্রতিশ্রুতিবদ্ধ, গ্রাহকদের রক্ষণাবেক্ষণের ব্যয় হ্রাস করতে এবং সরঞ্জামের নির্ভরযোগ্যতা উন্নত করতে সহায়তা করে।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:

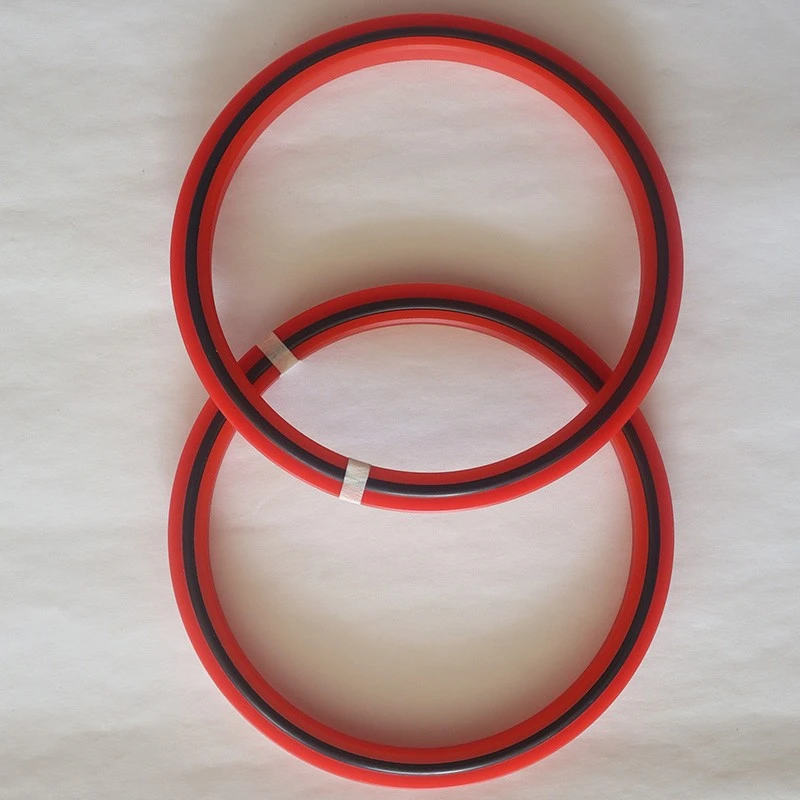

পিস্টন সিল টার্নিং সিলগুলি হাইড্রোলিক সিলিন্ডার এবং সিলিন্ডার, স্ট্যান্ডার্ড হাইড্রোলিক সিলিন্ডার এবং হাঁটার জলবাহী যন্ত্রপাতিগুলির জন্য উপযুক্ত। প্রধান অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে নির্মাণ যন্ত্রপাতি, কৃষি যন্ত্রপাতি, ক্রেন এবং স্ট্যান্ডার্ড সিলিন্ডার।
রাসায়নিক শিল্পে ব্যবহার করা হলে এটি সাধারণত দ্রুত সিলিন্ডার এবং পজিশনিং যন্ত্রপাতিগুলির জন্য ব্যবহৃত হয়। এটি খাদ্য শিল্প, ফার্মাসিউটিক্যাল শিল্প এবং সংগ্রহকারীগুলিতেও ব্যবহার করা যেতে পারে।
সুবিধা
পিস্টন সিল টার্নিং সিলগুলি খাঁজে স্থিরভাবে এম্বেড করা হয়, ভাল গতিশীল এবং স্ট্যাটিক সিলিং পারফরম্যান্স সহ, অতিরিক্ত গাইড রিংগুলির প্রয়োজন নেই, কম ঘর্ষণ, কোনও জলবাহী ক্রাইপ ঘটনা, উচ্চ পরিধান প্রতিরোধের পারফরম্যান্স, ভাল তাপীয় পরিবাহিতা, প্রশস্ত তাপমাত্রা তাপমাত্রা পরিসীমা এবং গতিশীল শর্তের অধীনে শক্তিশালী অবশিষ্টাংশের তেল রিটার্নের ক্ষমতা নেই।

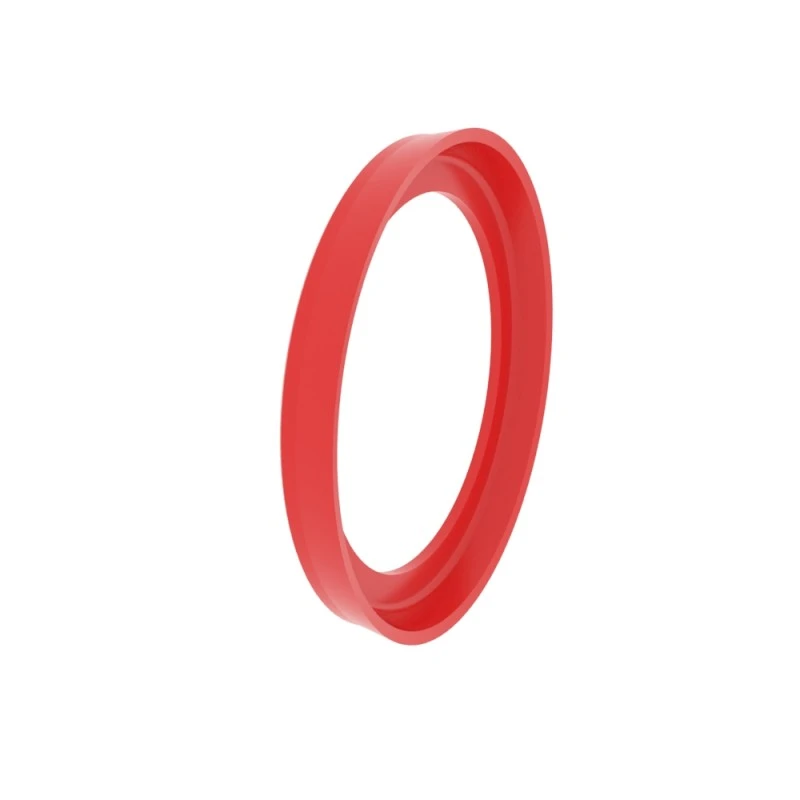

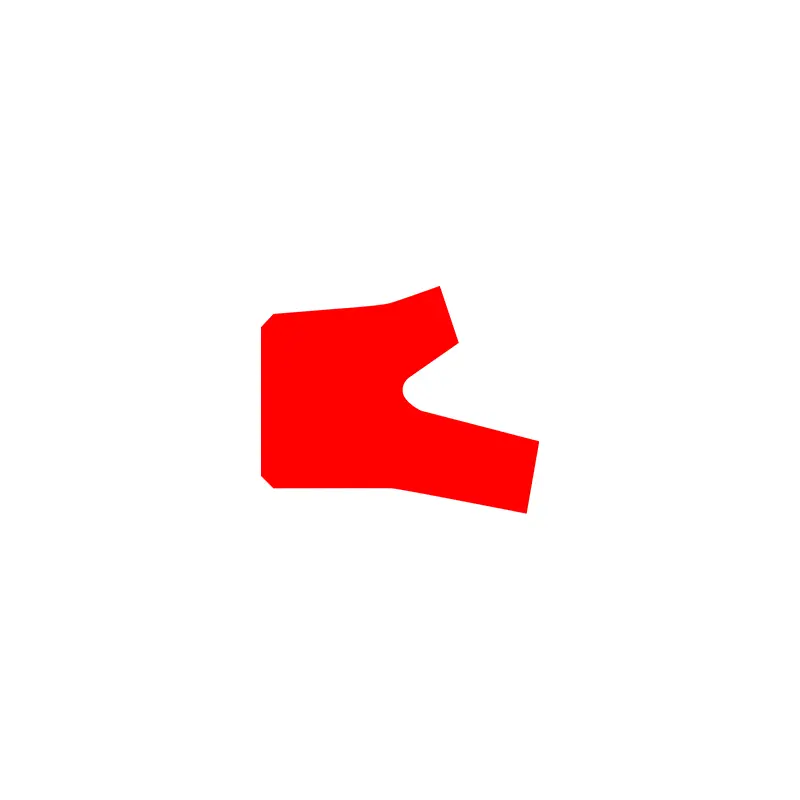

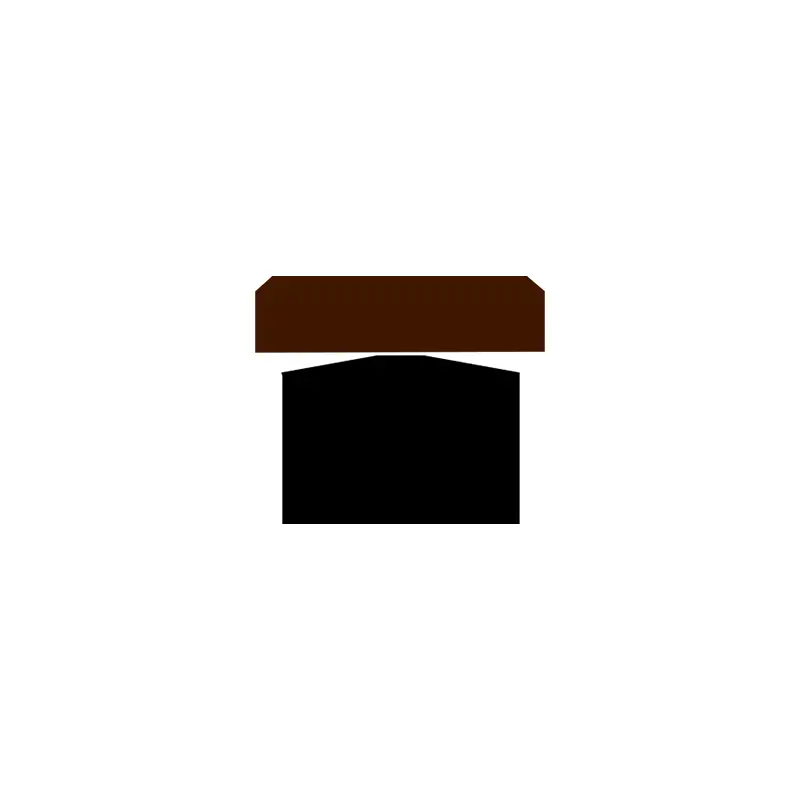

Rck101

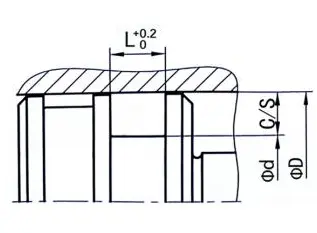

অর্ডার আকার
ΦD ...... বাইরের ব্যাস
ΦD ...... অভ্যন্তরীণ ব্যাস
L ...... খাঁজ প্রস্থ
|
পৃষ্ঠ সমাপ্তি |
R tmax (μm) |
রা (μm) |
|
স্লাইডিং পৃষ্ঠের মিলে যাওয়া রাবার/পলিউরেথেন সিলগুলি স্লাইডিং পৃষ্ঠের ম্যাচিং পিটিএফই সিলগুলি |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
খাঁজ নীচে খাঁজ পাশ |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
টিপি প্রোফাইল সমর্থন দৈর্ঘ্য অনুপাত |
50%-95% |
|
|
সহনশীলতা |
|
|
ΦD |
এইচ 10 |
|
ΦD |
এইচ 9 |
অর্ডার উদাহরণ
মডেল: আরসিকে 101
খাঁজ আকার: 100x84x10
উপাদান: আরসি-পিইউ-এইচ

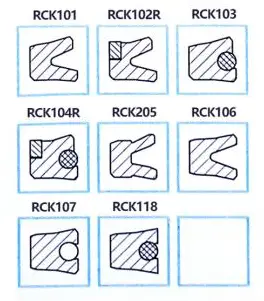

সিলের ধরণ: rck101, rck102, rck103, rck104, rck105, rck205, rck106, rck107, rck108, rck118, rck127
প্রধান অ্যাপ্লিকেশন: জলবাহী এবং বায়ুসংক্রান্ত সিলিন্ডারগুলির জন্য উপযুক্ত
সুবিধাগুলি: খাঁজে এম্বেড করা হলে এটি স্থিতিশীল থাকে, দুর্দান্ত গতিশীল এবং স্ট্যাটিক সিলিং পারফরম্যান্স থাকে, এটি একটি বিস্তৃত তাপমাত্রার পরিসরের জন্য প্রযোজ্য এবং গতিশীল অবস্থার অধীনে শক্তিশালী অবশিষ্টাংশের তেল রিটার্ন ক্ষমতা থাকে।
উপাদান: পলিউরেথেন, রাবার
|

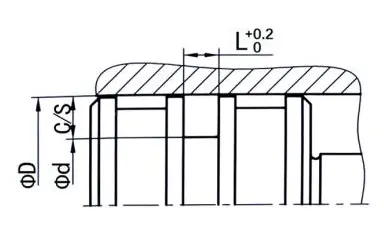

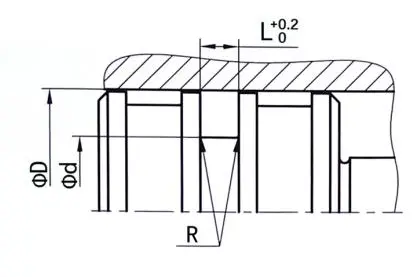

সিল খাঁজ উদাহরণ |
নিম্নলিখিত স্ট্যান্ডার্ড খাঁজ মাত্রা (আকারের পরিসীমা মধ্যে যে কোনও আকারের ধুলা সীল উত্পাদন করা যেতে পারে) |
||||||||
|
|
|
ΦD |
ΦD |
L |
সি/এস |
সর্বাধিক এক্সট্রুশন ফাঁক |
|||
|
100 বার |
250 বার |
400 বার |
|||||||
|
5-24.9 |
ΦD-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
ΦD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
ΦD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
ΦD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

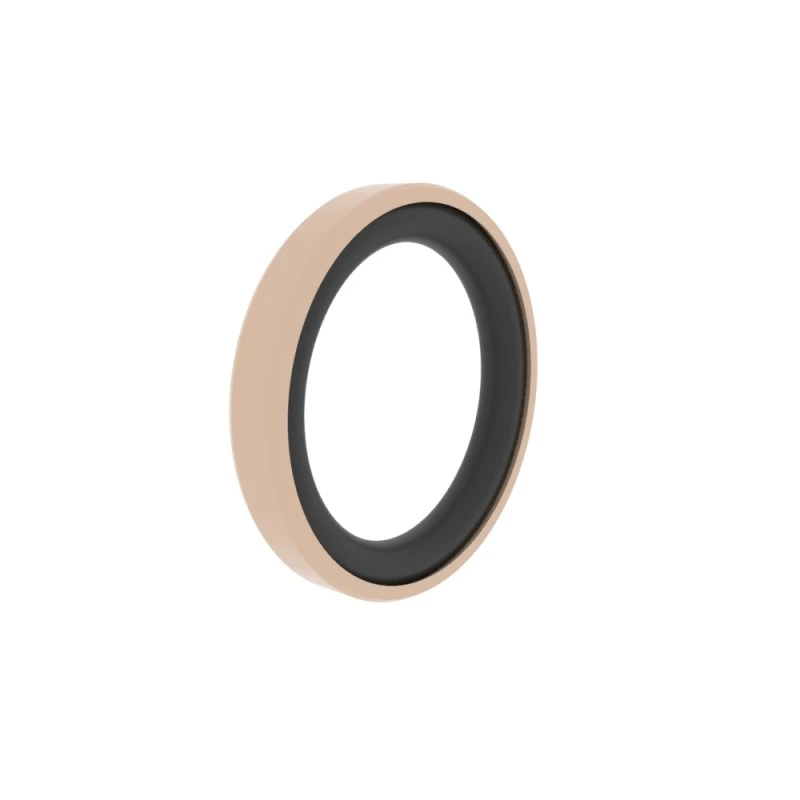

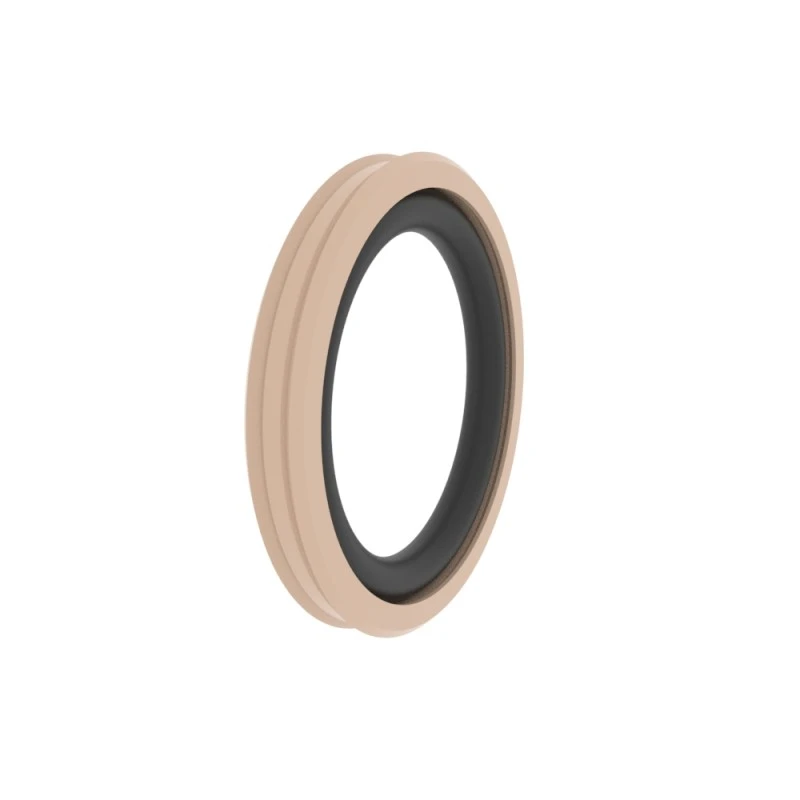

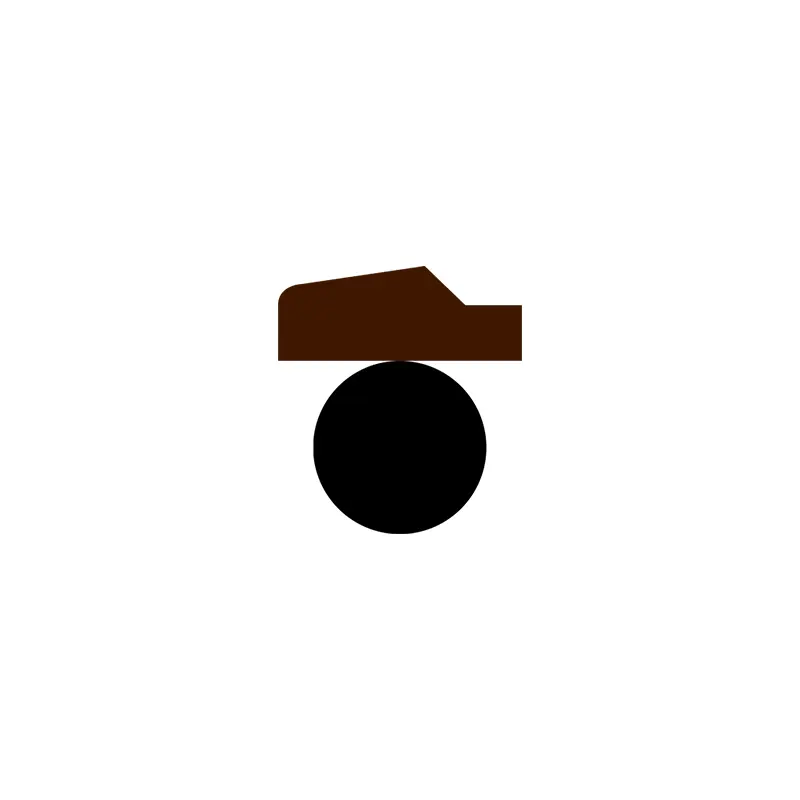

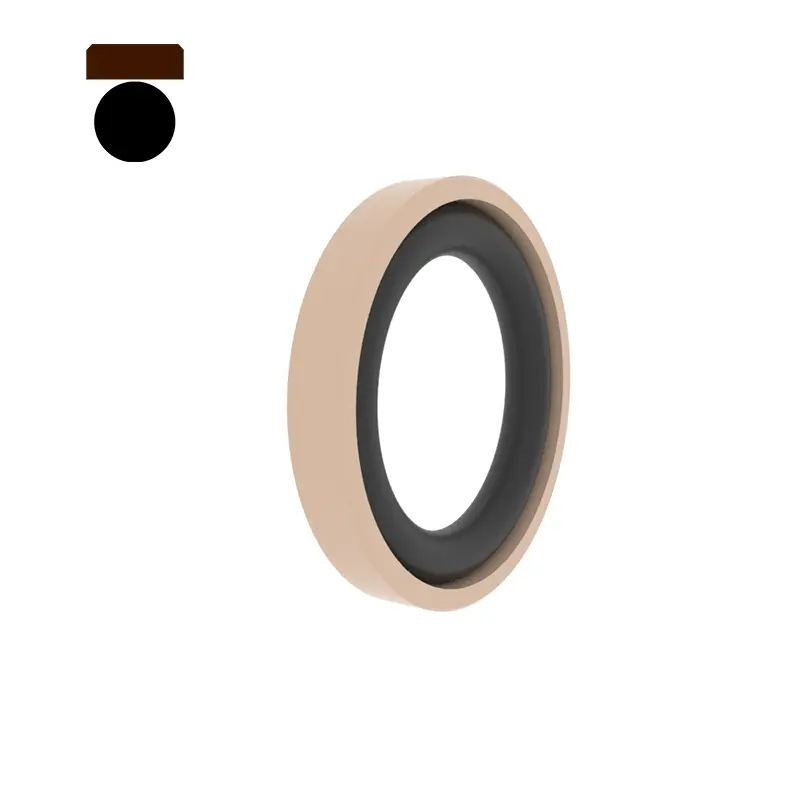

Rck108
অর্ডার আকার
ΦD ...... বাইরের ব্যাস
ΦD ...... অভ্যন্তরীণ ব্যাস
L ...... খাঁজ প্রস্থ
|
পৃষ্ঠ সমাপ্তি |
R tmax (μm) |
রা (μm) |
|
স্লাইডিং পৃষ্ঠের মিলে যাওয়া রাবার/পলিউরেথেন সিলগুলি স্লাইডিং পৃষ্ঠের ম্যাচিং পিটিএফই সিলগুলি |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
খাঁজ নীচে খাঁজ পাশ |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
টিপি প্রোফাইল সমর্থন দৈর্ঘ্য অনুপাত |
50%-95% |
|
|
সহনশীলতা |
|
|
ΦD |
এইচ 10 |
|
ΦD |
এইচ 9 |
অর্ডার উদাহরণ
মডেল: আরসিকে 108
খাঁজ আকার: 100x84.5x6.3
উপাদান: ptfe3+nbr
সিলের ধরণ: rck108, rck125, rck140, rck238, rck138
প্রধান অ্যাপ্লিকেশন: স্ট্যান্ডার্ড হাইড্রোলিক সিলিন্ডার এবং মোবাইল হাইড্রোলিক যন্ত্রপাতি
সুবিধাগুলি: কম ঘর্ষণ, কোনও জলবাহী ক্রিপ, উচ্চ পরিধানের প্রতিরোধের, ভাল অ্যান্টি-এক্সট্রুশন পারফরম্যান্স, ভাল তাপ পরিবাহিতা, স্থিতিশীল এম্বেডিং খাঁজ, প্রশস্ত তাপমাত্রার পরিসীমা।
উপাদান: টেট্রাফ্লুওরোথিলিন + নাইট্রাইল রাবার বা ফ্লুরিন রাবার, অতি-উচ্চ-কঠোরতা পলিউরেথেন + নাইট্রাইল রাবার
|

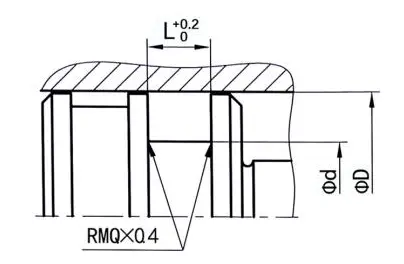

সিল খাঁজ উদাহরণ |
নিম্নলিখিত স্ট্যান্ডার্ড খাঁজ মাত্রা (আকারের পরিসীমা মধ্যে যে কোনও আকারের ধুলা সীল উত্পাদন করা যেতে পারে) |
||||||||
|
|
|
ΦD |
ΦD |
L |
সি/এস |
সর্বাধিক এক্সট্রুশন ফাঁক |
|||
|
100 বার |
250 বার |
400 বার |
|||||||
|
8-14.9 |
ΦD-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
ΦD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-150 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

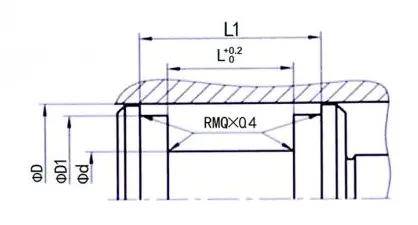

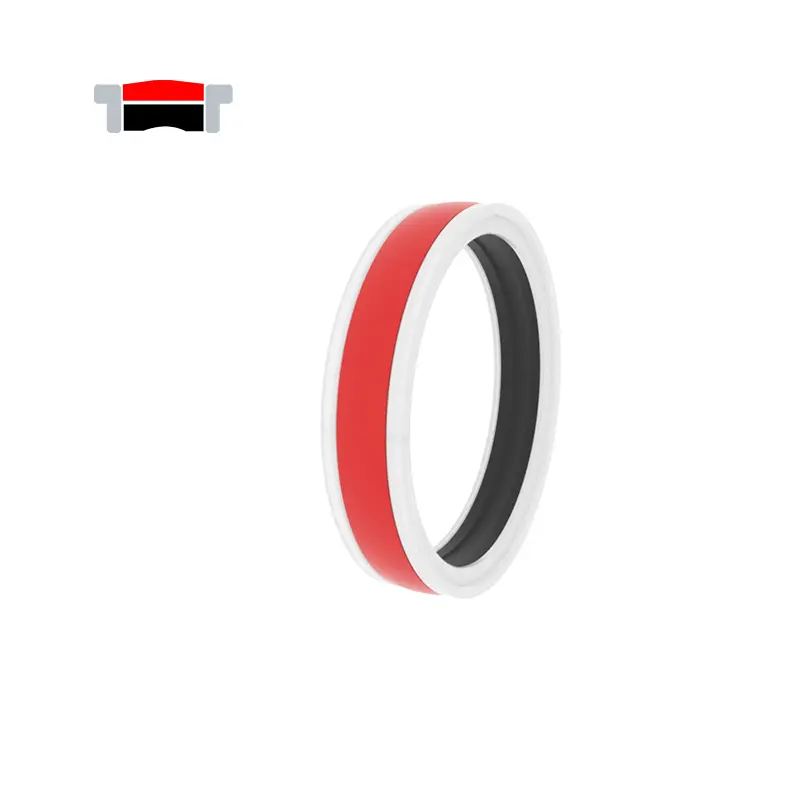

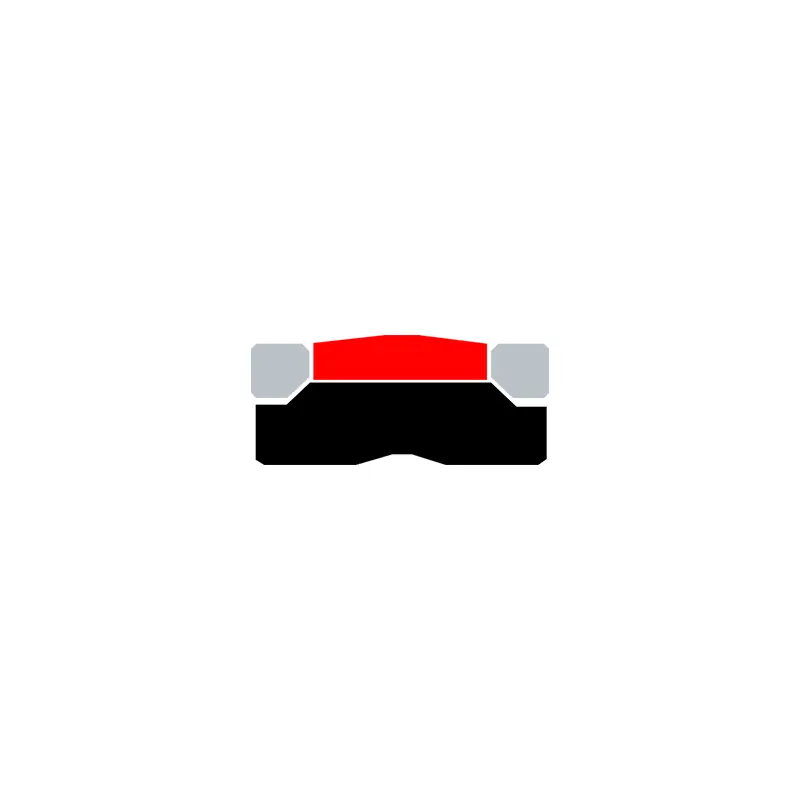

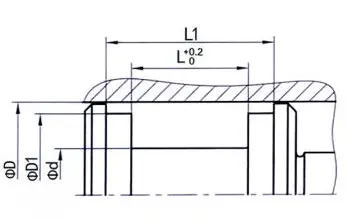

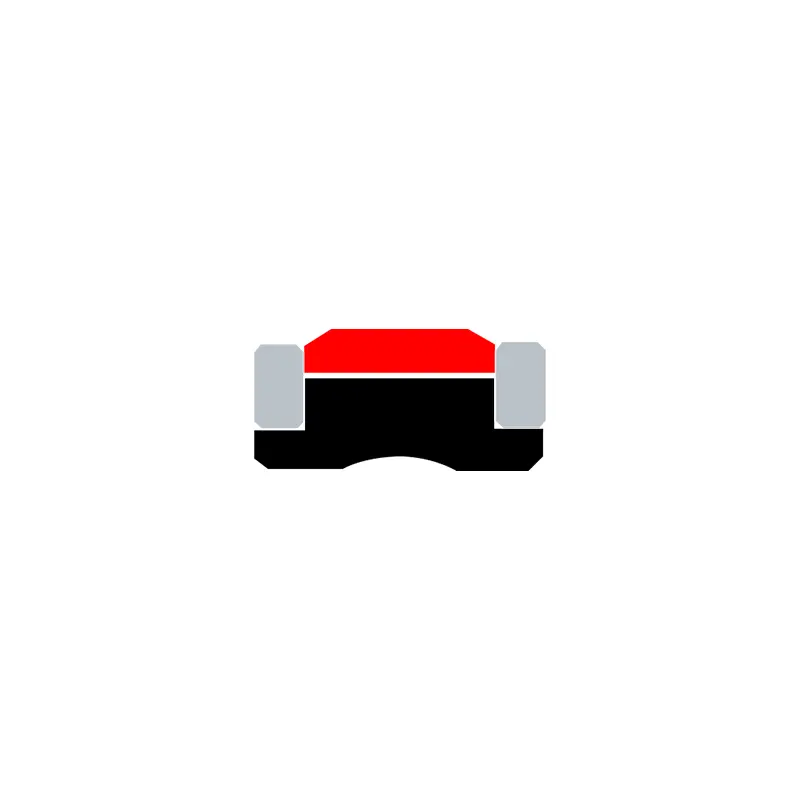

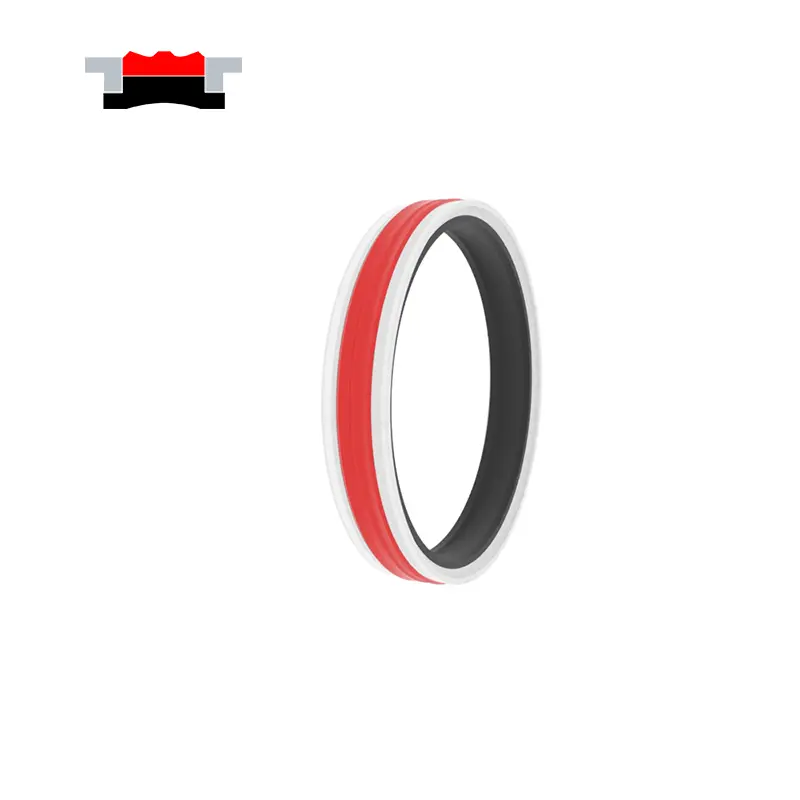

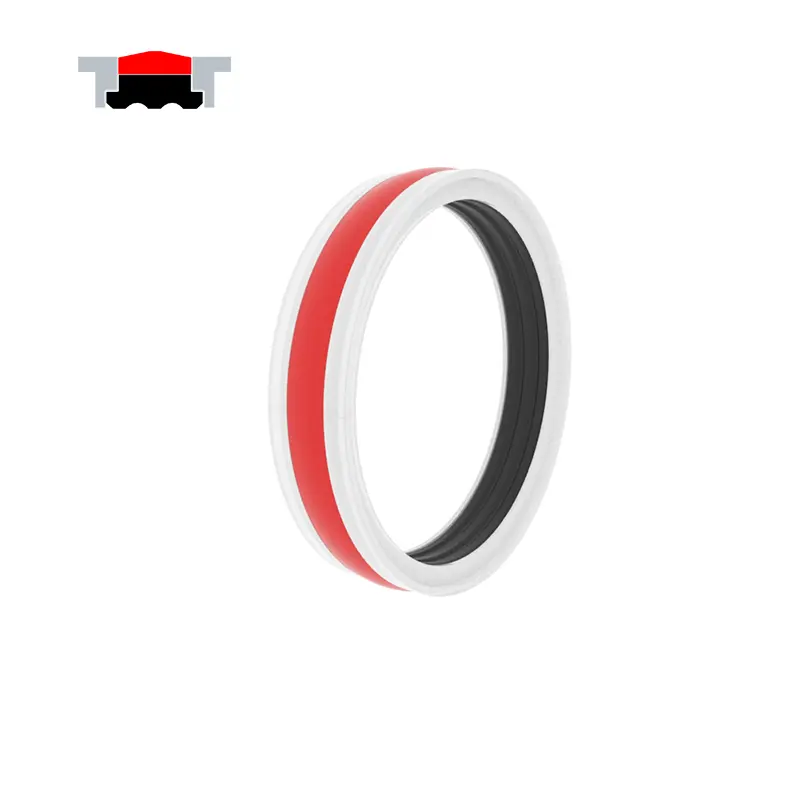

Rck109n
অর্ডার আকার
ΦD ...... বাইরের ব্যাস
ΦD ...... অভ্যন্তরীণ ব্যাস
ΦD1 ...... অভ্যন্তরীণ ব্যাস
L ...... খাঁজ প্রস্থ
এল 1 ...... খাঁজ প্রস্থ
|
পৃষ্ঠ সমাপ্তি |
R tmax (μm) |
রা (μm) |
|
স্লাইডিং পৃষ্ঠের মিলে যাওয়া রাবার/পলিউরেথেন সিলগুলি স্লাইডিং পৃষ্ঠের ম্যাচিং পিটিএফই সিলগুলি |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
খাঁজ নীচে খাঁজ পাশ |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
টিপি প্রোফাইল সমর্থন দৈর্ঘ্য অনুপাত |
50%-95% |
|
|
সহনশীলতা |
|
|
ΦD |
এইচ 10 |
|
ΦD |
এইচ 9 |
অর্ডার উদাহরণ
মডেল: rck109n
খাঁজ আকার: 100x80x95x25/36
উপাদান: আরসি-পিইউ-এইচ+এনবিআর+পিওএম
সিলের ধরণ: rck109, rck117
প্রধান অ্যাপ্লিকেশন: নির্মাণ যন্ত্রপাতি, কৃষি যন্ত্রপাতি, ক্রেনস, স্ট্যান্ডার্ড সিলিন্ডার
সুবিধাগুলি: দুর্দান্ত স্ট্যাটিক এবং গতিশীল সিলিং, অতিরিক্ত গাইড রিংগুলির প্রয়োজন নেই, অ্যান্টি-এক্সট্রুশন, অ্যান্টি-ডিস্টরেশন স্ট্রাকচার, দ্রুত চাপ পরিবর্তনের সাথে কাজের অবস্থার জন্য উপযুক্ত।
উপাদান: পলিউরেথেন, রাবার, পলিউরেথেন, টেট্রাফ্লুওরোথিলিন
|
সিল খাঁজ উদাহরণ |
নিম্নলিখিত স্ট্যান্ডার্ড খাঁজ মাত্রা (আকারের পরিসীমা মধ্যে যে কোনও আকারের ধুলা সীল উত্পাদন করা যেতে পারে) |
||||||
|
|
|
ΦD |
ΦD |
এফডি 1 |
L |
এল 1 |
|
|
20-44.9 |
ΦD-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
ΦD-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144.9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399.9 |
ΦD-25 |
ΦD-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
ΦD-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
ΦD-8 |
40 |
54 |
|||
Rck119
অর্ডার আকার
ΦD ...... বাইরের ব্যাস
ΦD ...... অভ্যন্তরীণ ব্যাস
L ...... খাঁজ প্রস্থ
|
পৃষ্ঠ সমাপ্তি |
R tmax (μm) |
রা (μm) |
|
স্লাইডিং পৃষ্ঠের মিলে যাওয়া রাবার/পলিউরেথেন সিলগুলি স্লাইডিং পৃষ্ঠের ম্যাচিং পিটিএফই সিলগুলি |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
খাঁজ নীচে খাঁজ পাশ |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
টিপি প্রোফাইল সমর্থন দৈর্ঘ্য অনুপাত |
50%-95% |
|
|
সহনশীলতা |
|
|
ΦD |
এইচ 10 |
|
ΦD |
এইচ 9 |
অর্ডার উদাহরণ
মডেল: rck119
খাঁজ আকার: 100x90.6x7.1
উপাদান: ptfe4 + v
সিলের ধরণ: rck119
প্রধান অ্যাপ্লিকেশন: রাসায়নিক শিল্প, দ্রুত সিলিন্ডার এবং পজিশনিং মেশিনারি, খাদ্য শিল্প, ফার্মাসিউটিক্যাল শিল্প, সংগ্রহকারী।
সুবিধাগুলি: উচ্চ তাপমাত্রা এবং বিভিন্ন রাসায়নিক মিডিয়া প্রতিরোধী, কম ঘর্ষণ সহগ, কোনও ক্রিপ, ভাল শুকনো ঘর্ষণ বৈশিষ্ট্য, কম স্থির এবং গতিশীল ঘর্ষণ মান।
উপাদান: ptfe+পাতার বসন্ত
|

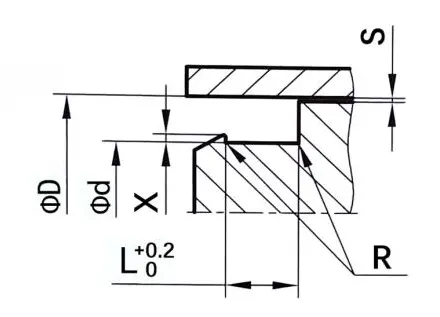

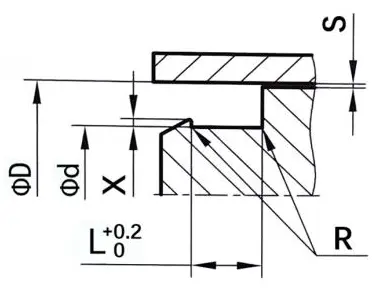

সিল খাঁজ উদাহরণ |
নিম্নলিখিত স্ট্যান্ডার্ড খাঁজ মাত্রা (আকারের পরিসীমা মধ্যে যে কোনও আকারের ধুলা সীল উত্পাদন করা যেতে পারে) |
|||||||||
|
|
|
ΦD |
ΦD |
L |
R |
X |
সর্বাধিক এক্সট্রুশন ফাঁক এস |
|||
|
100 বার |
250 বার |
400 বার |
||||||||
|
14-24.9 |
ডি -4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
ডি -6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
ডি -9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
ডি -12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
ডি -19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
