আমরা স্ট্যাটিক সীল সমাধানগুলি ঘুরিয়ে দেওয়ার একটি সম্পূর্ণ পরিসীমা সরবরাহ করি, স্ট্যান্ডার্ড সাধারণ-উদ্দেশ্য এবং উচ্চ-চাপ বিশেষ পণ্যগুলি কভার করে। আরসিএফএল 106/102 এবং আরসিকে 126 হ'ল সাধারণ কাঠামো এবং প্রশস্ত প্রয়োগ সহ প্রাথমিক মডেল; আরসিএস 130/131 এবং আরসিএফএল 108 খাঁজ এম্বেডিংয়ের স্থায়িত্ব নিশ্চিত করতে এক্সট্রুশন বহিরাগত ব্যাস ইনস্টলেশন ডিজাইন গ্রহণ করে; আরসি কে 120/127 এবং অন্যান্য অনুরূপ সিরিজ পণ্যগুলি এক্সট্রুশন অভ্যন্তরীণ ব্যাস ইনস্টলেশনটির মাধ্যমে একই নির্ভরযোগ্যতা অর্জন করে।
ফ্ল্যাঞ্জ সিলিং প্রয়োজনের প্রতিক্রিয়া হিসাবে, আরসিএফ 1110 এবং আরসিআর 118 উভয় দিকেই চাপ বহন করতে পারে এবং অর্ডার দেওয়ার সময় চাপের দিকটি অবশ্যই নির্দেশ করতে হবে। পণ্য লাইনটি উচ্চ-চাপের কাজের অবস্থার জন্য নিম্নচাপকে পুরোপুরি কভার করে এবং উপাদানটি পরিধান-প্রতিরোধী এবং জারা-প্রতিরোধী এবং হাইড্রোলিক সিস্টেম, পাইপলাইন সংযোগ এবং শিল্প সরঞ্জাম সিলিংয়ে ব্যাপকভাবে ব্যবহৃত হয়।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
অ্যাপ্লিকেশন: সাধারণ উদ্দেশ্য, আইডি সিল, ওডি সিল, অক্ষীয় সিল

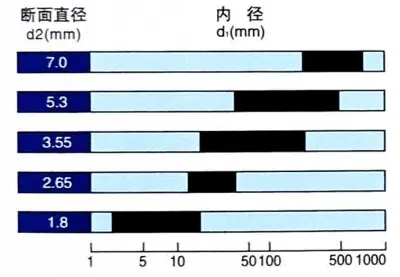

ও-রিং স্পেসিফিকেশন এবং খাঁজ
অর্ডার আকার
ΦD1 ...... অভ্যন্তরীণ ব্যাস
ΦD2 ...... বিভাগ ব্যাস
অর্ডার উদাহরণ
মডেল: আরসিএফএল 106
অভ্যন্তরীণ ব্যাসের বিভাগ ব্যাস: 14x1.8
উপাদান: এনবিআর
আবেদন
ভিতরে থেকে চাপ: ও-রিং বাইরের ব্যাস থেকে সংকুচিত হয়
বাইরে থেকে চাপ: ও-রিংটি অভ্যন্তরীণ ব্যাস থেকে সংকুচিত হয়
ও-রিংগুলিতে সুনির্দিষ্ট উত্পাদন সহনশীলতা রয়েছে। DIN3771 এবং ISO3601/1 (ক্রস-সেকশন ব্যাস 7 মিমি পর্যন্ত, 670 মিমি পর্যন্ত অভ্যন্তরীণ ব্যাস) অনুসারে অনুমোদিত সহনশীলতাগুলি মানক করা হয়েছে। সংশ্লিষ্ট সহনশীলতাগুলি নিম্নলিখিত সারণীতে দেখানো হয়েছে।
| বিভাগ সহনশীলতা | ||||||||
| বিভাগ | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| সহনশীলতা | ± 0.08 | ± 0.09 | ± 0.10 | ± 0.13 | ± 0.15 | ± 0.18 | ± 0.21 | ± 0.25 |
| অভ্যন্তরীণ ব্যাস সহনশীলতা | ||||||||||
| অভ্যন্তরীণ ব্যাস | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| সহনশীলতা | ± 0.13 | ± 0.16 | ± 0.19 | ± 0.95 | ± 0.86 | ± 0.78 | ± 0.74 | ± 0.67 | ± 0.60 | ± 0.65 |
| অভ্যন্তরীণ ব্যাসের শতাংশ % | ||||||||||

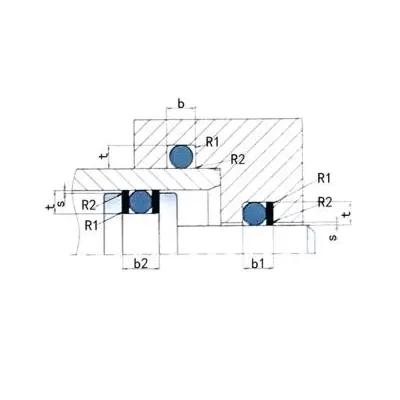

খাঁজ আকার
 |
||||||||||
| বিভাগ ডি 2 | খাঁজ গভীরতা টি | খাঁজ প্রস্থ ইউনিট: মিমি (+0.20) | ব্যাসার্ধ আর 1 মিমি | |||||||
| মিমি | স্থির | গতিশীল (জলবাহী) | গতিশীল (বায়ুসংক্রান্ত) | খ কোনও রিং রিং নেই | বি 1 1 রিং রিং | বি 2 2 রিং রিং | ||||
| 1.00 | 0.65 | ± 0.05 | 0.75 | ± 0.02 | 0.80 | ± 0.02 | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | ± 0.07 | 3.05 | ± 0.05 | 3.20 | ± 0.05 | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
