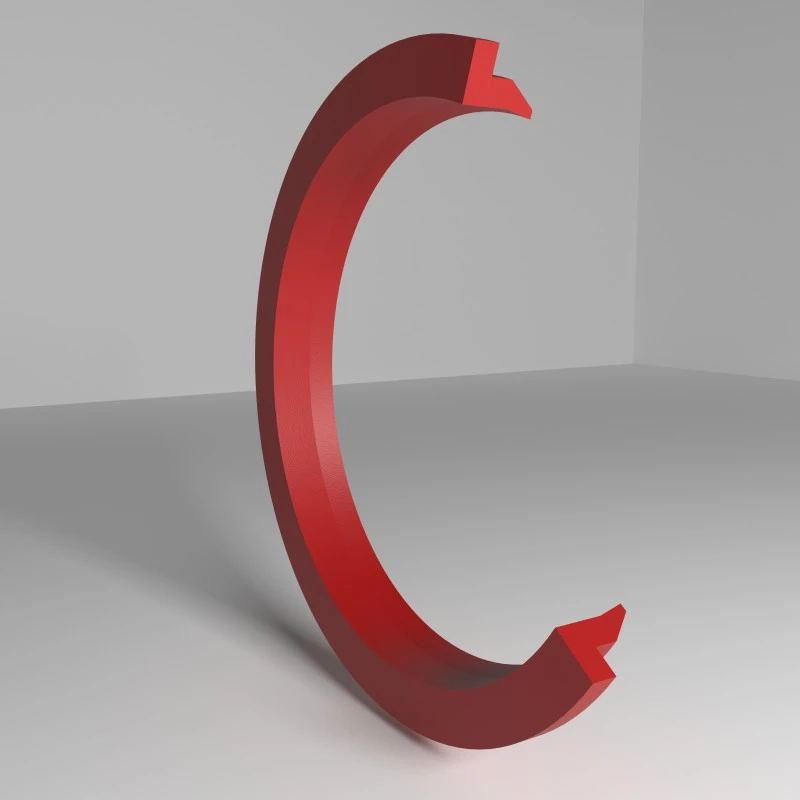

পেশাদার সিলিং সলিউশনগুলির সরবরাহকারী হিসাবে, রুইচেন সিলস দ্বারা চালু করা ডাস্ট সিল টার্নিং সিলগুলির আরসিএ সিরিজের বিভিন্ন ধরণের নকশা এবং লক্ষ্যযুক্ত ফাংশন রয়েছে, যা ধুলা প্রতিরোধ, চাপ প্রতিরোধের এবং পরিবেশগত অভিযোজনযোগ্যতার জন্য শিল্প ক্ষেত্রের মূল প্রয়োজনগুলি পুরোপুরি কভার করে।
প্রযুক্তিগত নকশার ক্ষেত্রে, ডাস্ট সিল টার্নিং সিল সিরিজের পণ্যগুলি নমনীয়তার উপর কেন্দ্রীভূত। এখানে সাধারণ সিল রয়েছে (যেমন আরসিএ 101/104/105) যা এক্সট্রুডেড বাইরের ব্যাসগুলির সাথে ইনস্টল করা হয়, যা আইএসও 6195-এ স্ট্যান্ডার্ড গ্রোভগুলির সাথে সামঞ্জস্যপূর্ণ এবং কমপ্যাক্ট স্পেস দৃশ্যের জন্য উপযুক্ত; ইন্টিগ্রেটেড অ্যান্টি-এক্সট্রুশন কঙ্কাল (যেমন আরসিএ 103/106) সহ মডেলগুলিও রয়েছে, যা অক্ষীয় ওপেন গ্রোভ ডিজাইনের (আইএসও 6195-বি) এর মাধ্যমে গতিশীল লোডের অধীনে কাঠামোগত স্থিতিশীলতা বাড়ায়। বিশেষ কাজের অবস্থার জন্য, আরসিএ 107 30 ° ঝুঁকানো খাঁজ ইনস্টলেশন সমর্থন করে এবং ইম্পেরিয়াল এবং মেট্রিক সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ, যখন আরসিএ 108 ফ্ল্যাঞ্জ ফিক্সিং ডিজাইনের মাধ্যমে পুরানো সিলিন্ডারগুলির রক্ষণাবেক্ষণ প্রক্রিয়াটিকে সহজতর করে, রূপান্তরটির ব্যয়কে উল্লেখযোগ্যভাবে হ্রাস করে।
সিলিং পারফরম্যান্স অপ্টিমাইজেশনের ক্ষেত্রে, আমরা উদ্ভাবনী কাঠামোর মাধ্যমে নির্ভরযোগ্যতা উন্নত করি: আরসিএ 101 এর তেল রিটার্ন গ্রোভ ডিজাইন তেল রিফ্লাক্সকে প্রচার করে এবং দূষণকারী জমে হ্রাস করে; ডাবল ঠোঁট বা সহায়ক ঠোঁট কাঠামো (আরসিএ 109/111/112 ইত্যাদি) দ্বৈত-অ্যাকশন ডাস্ট এবং তেলের বাধা অর্জনের জন্য একটি টেট্রাফ্লুওরোথিলিন সম্মিলিত সিলের সাথে মিলিত হয়; এবং পিটিএফই (পলিটেট্রাফ্লুওরোথিলিন) উপাদান এবং ও-রিং (আরসিএ 115 ~ 119) এর যৌগিক নকশা আরও চাপ বিতরণকে ভারসাম্যপূর্ণ করে তোলে, 250 ডিগ্রি সেন্টিগ্রেডের উচ্চ তাপমাত্রার প্রতিরোধী, এবং রাসায়নিক জারা প্রতিরোধী, যেমন সেমিকন্ডাক্টর, খাদ্য ও ওষুধের মতো পরিষ্কার পরিবেশের জন্য উপযুক্ত। চরম কাজের অবস্থার জন্য, আরসিএ 213 ডিএ সিরিজের সাথে সংমিশ্রণে ব্যবহৃত হয়, কাদা এবং টার মতো স্টিকি দূষণকারীদের প্রতিরোধ করতে উচ্চ-কঠোরতা উপকরণ ব্যবহার করে এবং অভ্যন্তরীণ সীলকে ক্ষয় থেকে রক্ষা করে।
প্রয়োগের ক্ষেত্রে, আরসিএ সিরিজটি ইঞ্জিনিয়ারিং যন্ত্রপাতি, খনির সরঞ্জাম, জলবাহী এবং বায়ুসংক্রান্ত সিস্টেম এবং নির্ভুলতা শিল্প ক্ষেত্রগুলিতে ব্যাপকভাবে অভিযোজিত। উদাহরণস্বরূপ, আরসিএ 111/211 হাইড্রোলিক সিলিন্ডারগুলির জন্য দ্বিগুণ সুরক্ষা সরবরাহ করে 1.6 এমপিএ উচ্চ চাপ সহ্য করতে পারে; আরসিএ 115 ~ 119 এর অ-ক্রিপিং এবং কম ঘর্ষণ বৈশিষ্ট্যের কারণে যথার্থ সরঞ্জামগুলির ধুলা প্রতিরোধের জন্য প্রথম পছন্দ হয়ে উঠেছে; আরসিএ 108 খাঁজটি সংশোধন করার প্রয়োজন ছাড়াই পুরানো সরঞ্জামগুলি রক্ষণাবেক্ষণের জন্য একটি দ্রুত সমাধান সরবরাহ করে। উপকরণগুলির ক্ষেত্রে, আমরা পরিবেশ সুরক্ষা এবং কর্মক্ষমতাকে সমান গুরুত্ব দেওয়ার জন্য জোর দিয়েছি। পিটিএফই পরিবর্তন প্রযুক্তি স্ব-লুব্রিকেশন এবং পরিধান প্রতিরোধ উভয়কেই বিবেচনা করে। ও-রিং ইলাস্টোমার্স (যেমন এনবিআর) সিলিং স্থিতিশীলতা নিশ্চিত করে। কিছু মডেল (যেমন আরসিএ 119) ক্লিন ওয়ার্কশপগুলির কঠোর প্রয়োজনীয়তাগুলি পূরণ করতে একটি সিলিকন-মুক্ত সূত্র ব্যবহার করে। বহু বছর ধরে, রুইচেন সিলগুলি সর্বদা "সুনির্দিষ্ট অভিযোজন এবং দীর্ঘমেয়াদী সুরক্ষা" লক্ষ্য করে। আরসিএ সিরিজের মাধ্যমে, এটি গ্রাহকদের সরঞ্জামের দক্ষ পরিচালনার জন্য নির্ভরযোগ্য গ্যারান্টি সরবরাহ করে, ধুলা অনুপ্রবেশ, তেল ফুটো এবং উচ্চ-তাপমাত্রার জারাগুলির মতো চ্যালেঞ্জগুলি মোকাবেলায় সহায়তা করে।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
প্রধান অ্যাপ্লিকেশন: তেল সিলিন্ডারের জন্য স্ট্যান্ডার্ড ডাস্টপ্রুফ
সুবিধাগুলি: ধূলিকণা সিল টার্নিং সিলগুলি দুর্দান্ত অ্যান্টি-ফ্রিকশন এবং ডাস্টপ্রুফ প্রভাব সহ ইনস্টল করা সহজ। তারা গহ্বরের বিপরীত দিকে অগ্রসর হবে না, এবং সিল রিং এবং ডাস্টপ্রুফ রিংয়ের মধ্যে কোনও চাপ খোলার থাকবে না।
উপাদান: পলিউরেথেন, রাবার
নির্দিষ্ট অ্যাপ্লিকেশন ক্ষেত্র:
জেনারেল ডাস্টপ্রুফ (আরসিএ 101 ~ 105/113/114): ধূলিকণার অনুপ্রবেশ প্রতিরোধের জন্য ইঞ্জিনিয়ারিং যন্ত্রপাতি এবং অটোমেশন সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
ভারী এবং রক্ষণাবেক্ষণের পরিস্থিতি (আরসিএ 103/106/108): কঙ্কাল সমর্থন এবং ফ্ল্যাঞ্জ ফিক্সিং ডিজাইন খনন যন্ত্রপাতি এবং পুরানো সিলিন্ডার ট্রান্সফর্মেশনের মতো উচ্চ-লোড পরিস্থিতিগুলির জন্য উপযুক্ত।
নির্ভুলতা এবং কঠোর পরিবেশ (আরসিএ 115 ~ 119): সেমিকন্ডাক্টর, খাদ্য ও medicine ষধ এবং অন্যান্য শিল্পগুলি, কোনও ক্রাইপিং, কম ঘর্ষণ এবং জারা প্রতিরোধের প্রয়োজনীয়তা পূরণ করে।
মাল্টি-স্ট্যান্ডার্ড সামঞ্জস্যতা: আরসিএ 107 ব্রিটিশ সরঞ্জামগুলিকে সমর্থন করে এবং আরসিএ সিরিজটি নির্বাচন প্রক্রিয়াটিকে সহজ করার জন্য আইএসও 6195 স্ট্যান্ডার্ড গ্রোভকে পুরোপুরি কভার করে।

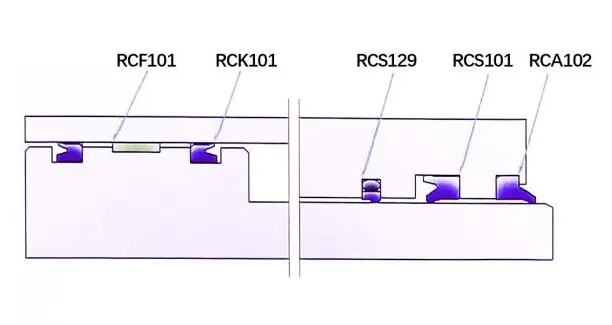

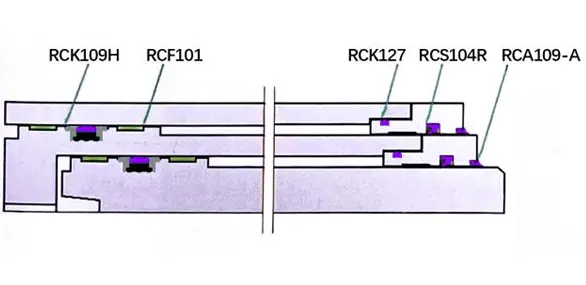

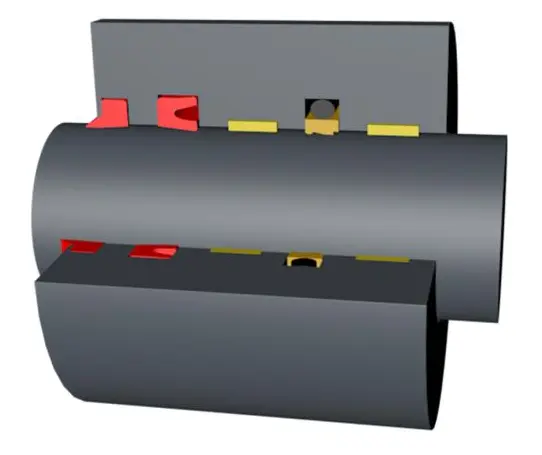

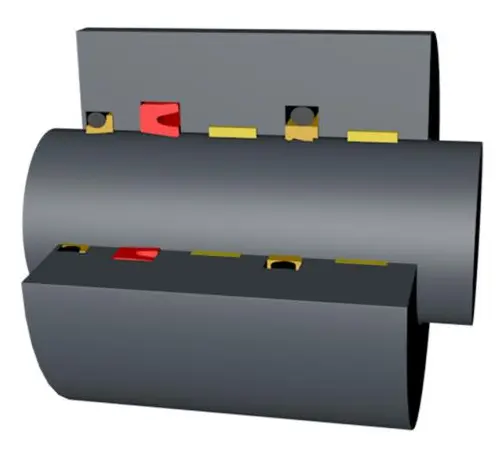

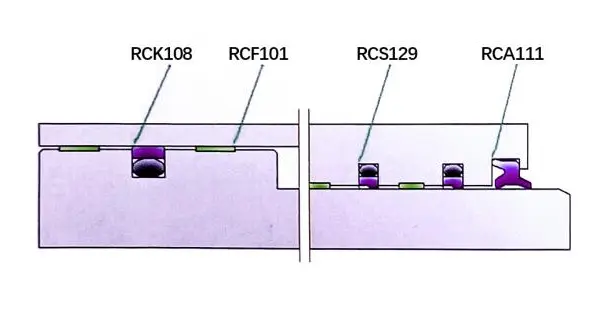

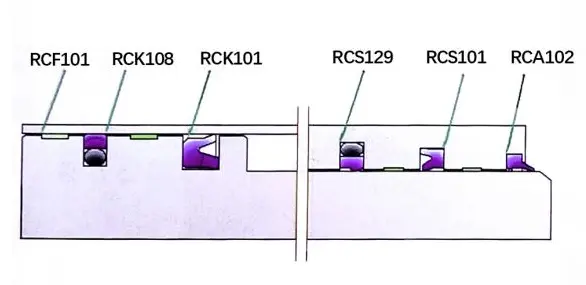

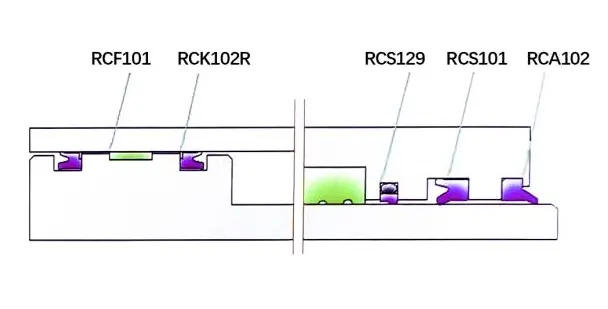

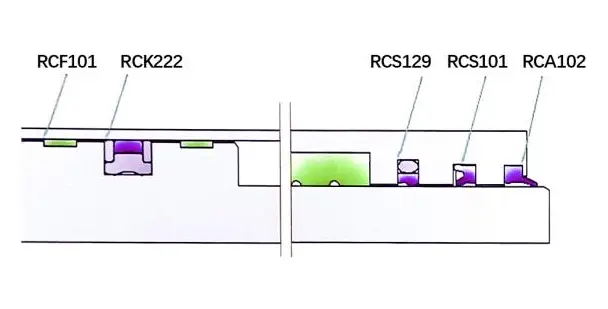

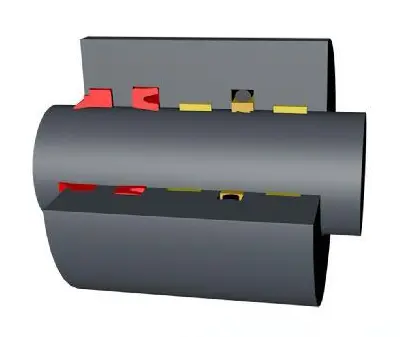

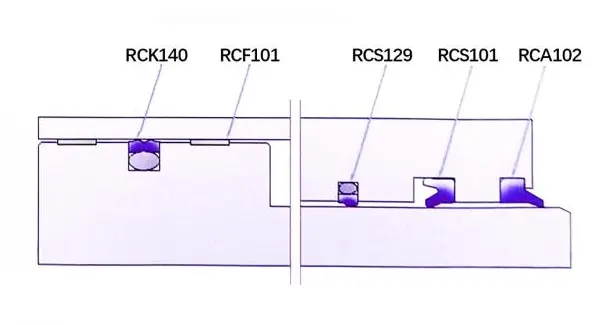

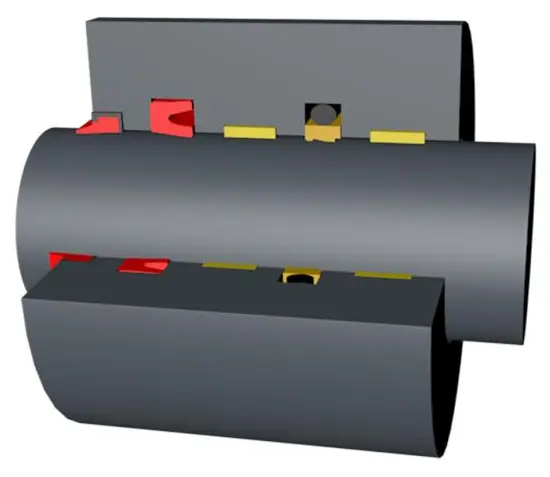

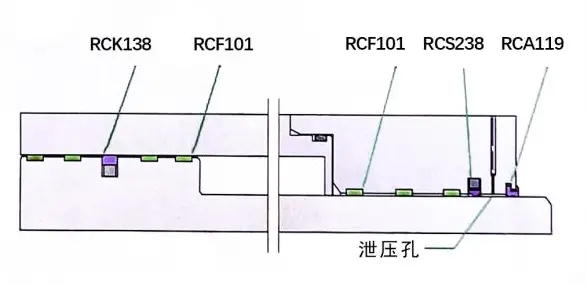

সিলিং অ্যাপ্লিকেশন এবং সিলিন্ডার ডিজাইন

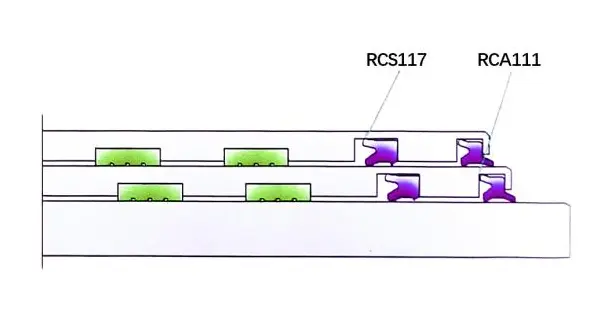

ভারী শিল্প: শিল্পের উদাহরণ: ভারী মেশিন সরঞ্জাম (ফোর্সিং মেশিন, হাইড্রোলিক প্রেসগুলি, নমন মেশিন ইত্যাদি), ধাতুবিদ্যা (ঘূর্ণায়মান মিল, এজিসি সিলিন্ডার ইত্যাদি), খনির (জলবাহী সমর্থন, খনির সরঞ্জাম ইত্যাদি), ভারী নির্মাণ যন্ত্রপাতি (ক্রেনস, এক্সক্যাভেটর ইত্যাদি))

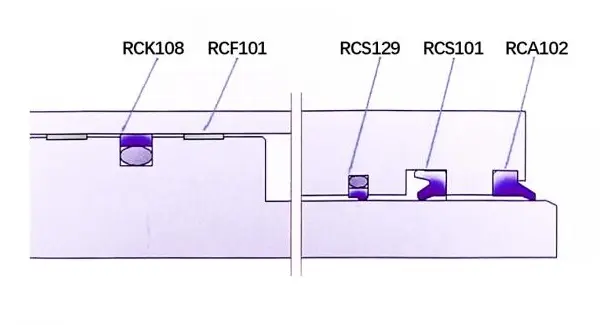

প্রস্তাবিত সিলিং ডিজাইন:
ভারী ফোরজিং মেশিন
ধাতুবিদ্যা এজিসি
জলবাহী সমর্থন কলাম সিলিন্ডার
হাইড্রোলিক সাপোর্ট গার্ড জ্যাক
ক্রেন উত্তোলন সিলিন্ডার
ক্রেন লফিং সিলিন্ডার

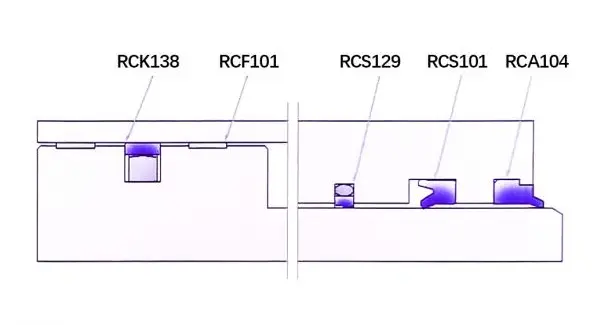

মাঝারি শিল্প: শিল্পের উদাহরণ: উত্তোলন সরঞ্জাম, কৃষি যন্ত্রপাতি, হালকা পরিবহন সরঞ্জাম, উত্তোলন প্ল্যাটফর্ম, মেশিন সরঞ্জাম (বাঁকানো মেশিন, ইনজেকশন ছাঁচনির্মাণ মেশিন, মিলিং মেশিন ইত্যাদি), ফর্কলিফ্টস, ডাম্প ট্রাক

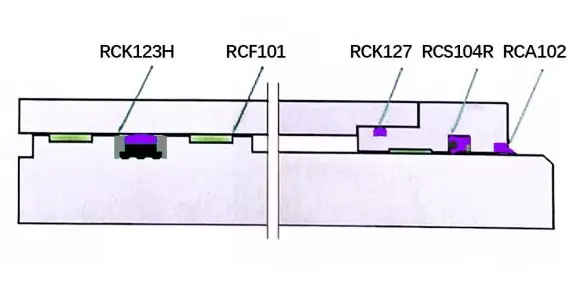

প্রস্তাবিত সিলিং ডিজাইন:
বাঁকানো মেশিন
ট্রাক উত্তোলন ডিভাইস ডাম্প
কৃষি যন্ত্রপাতি
উত্তোলন প্ল্যাটফর্ম
হালকা শিল্প: শিল্পের উদাহরণ: মেশিন টুলস, ফর্কলিফ্টস, ইনজেকশন ছাঁচনির্মাণ মেশিন, কৃষি যন্ত্রপাতি, বালার
প্রস্তাবিত সিলিং ডিজাইন:
ছোট কাঁটাচামচ
ইনজেকশন ছাঁচনির্মাণ মেশিন

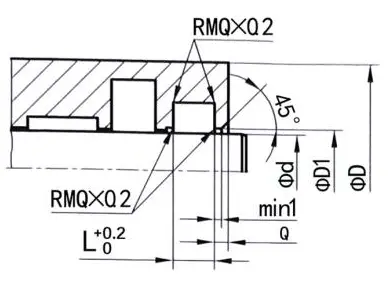

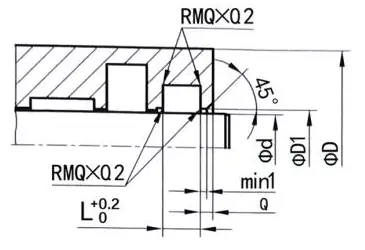

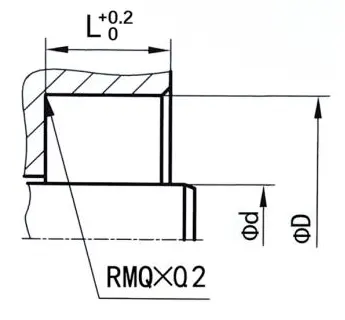

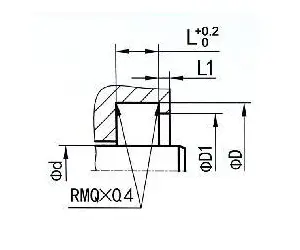

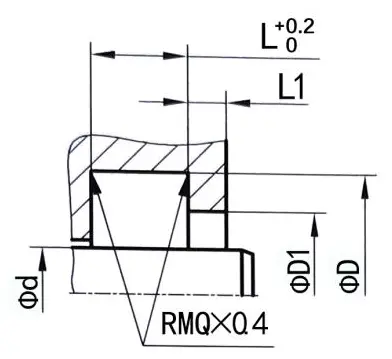

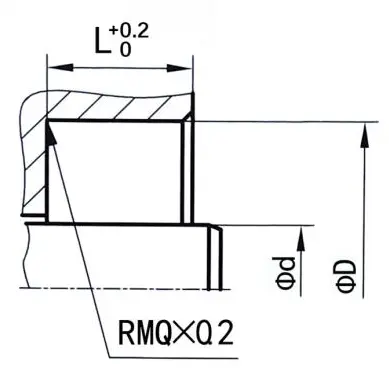

ডাস্ট সিল খাঁজ

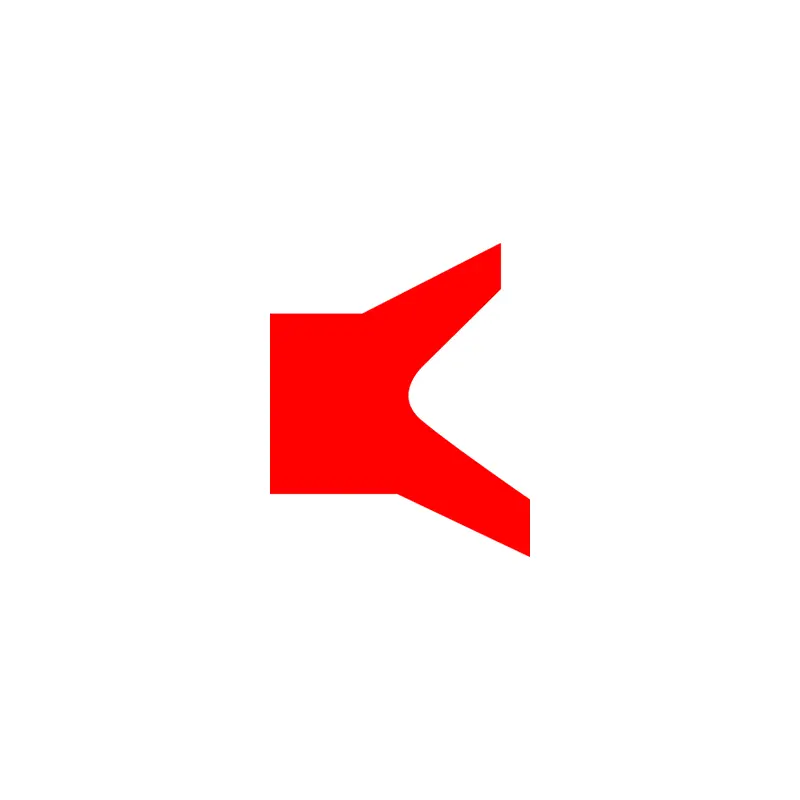

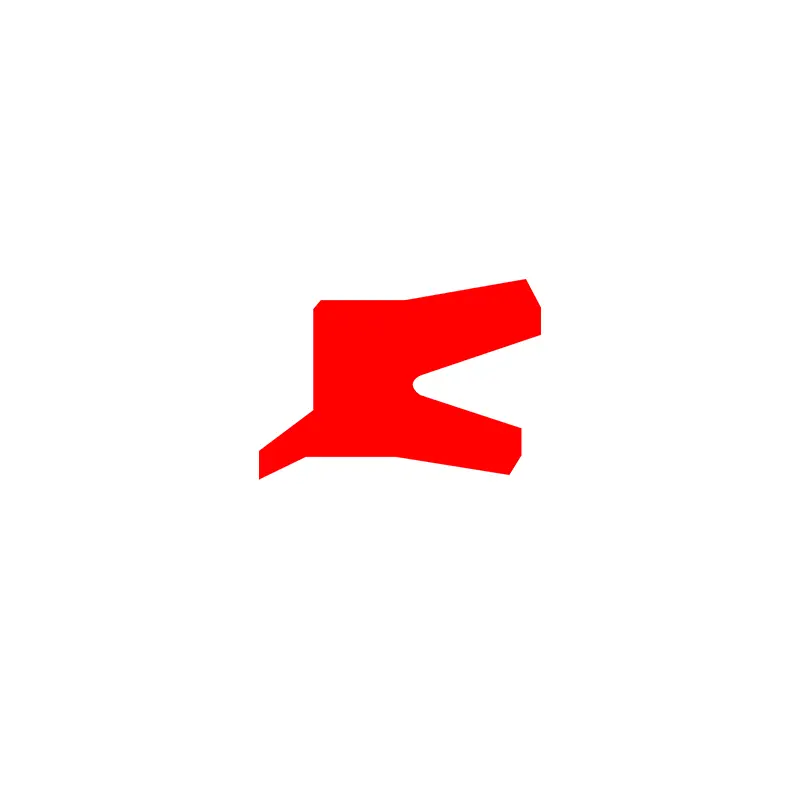

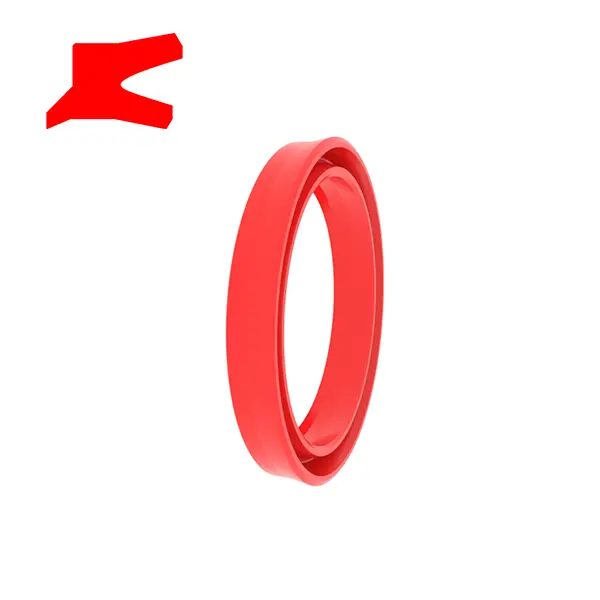

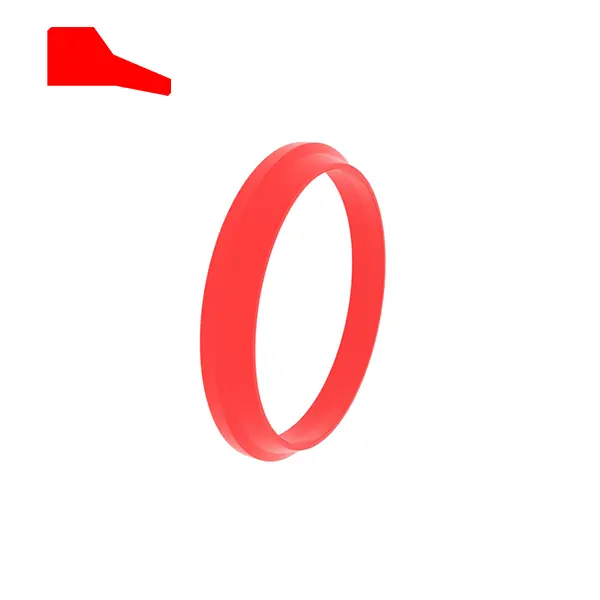

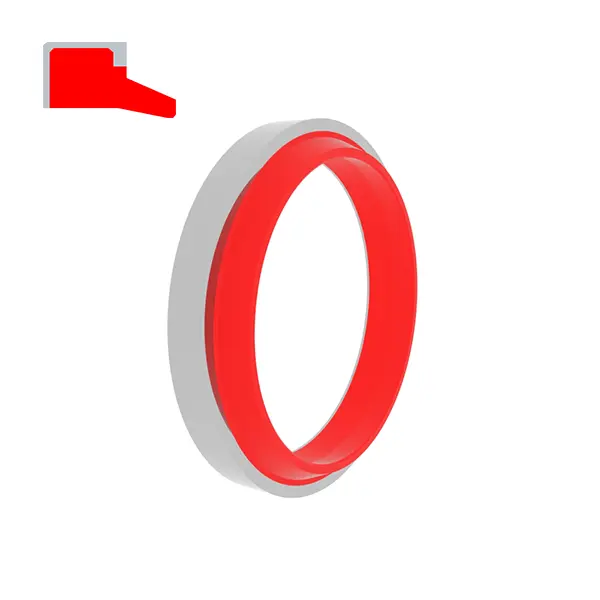

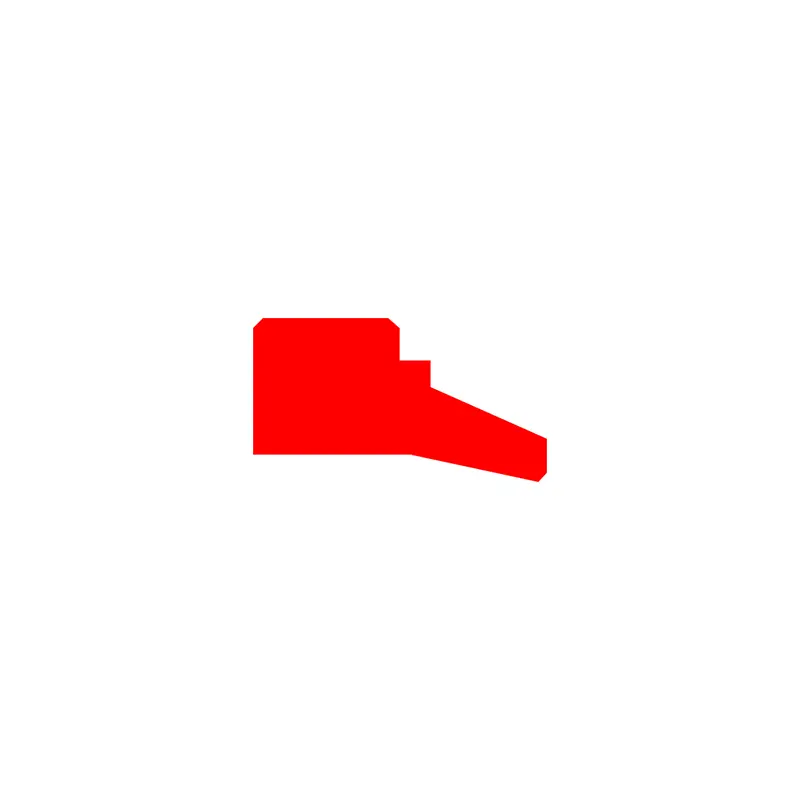

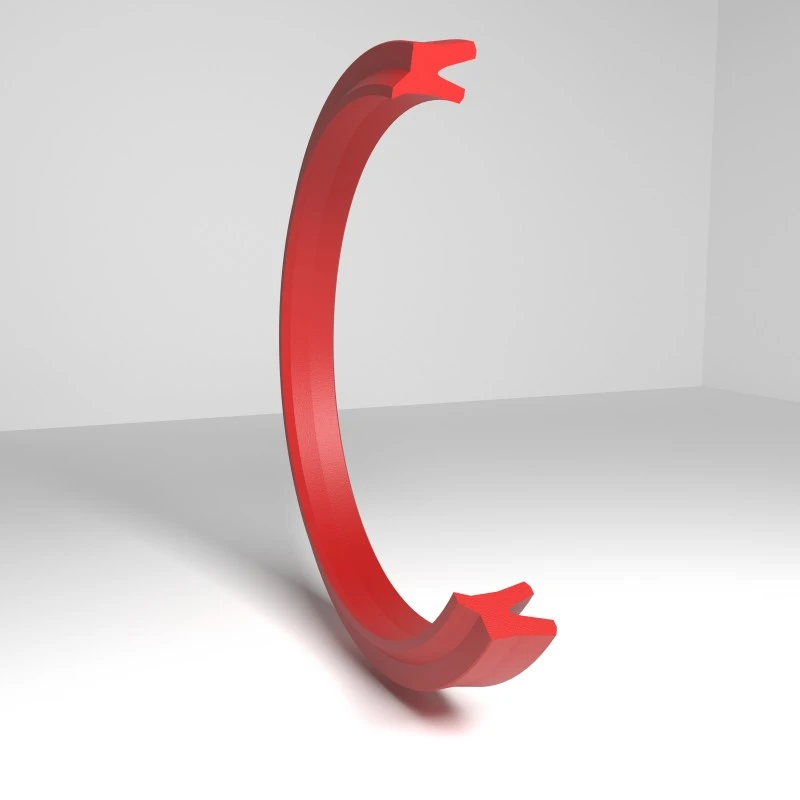

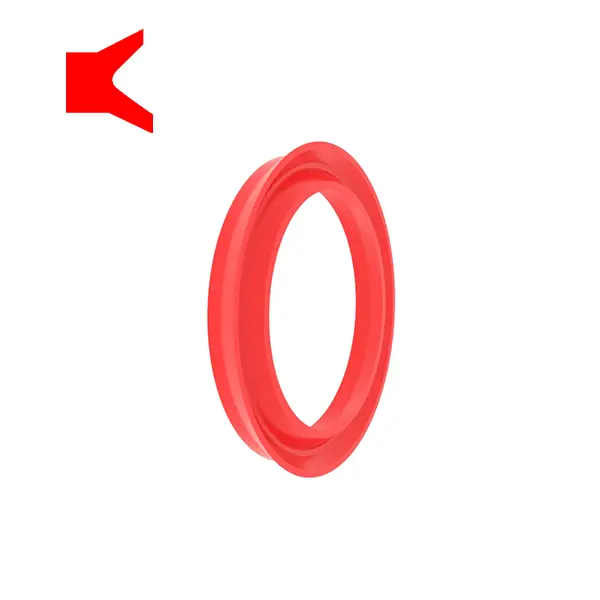

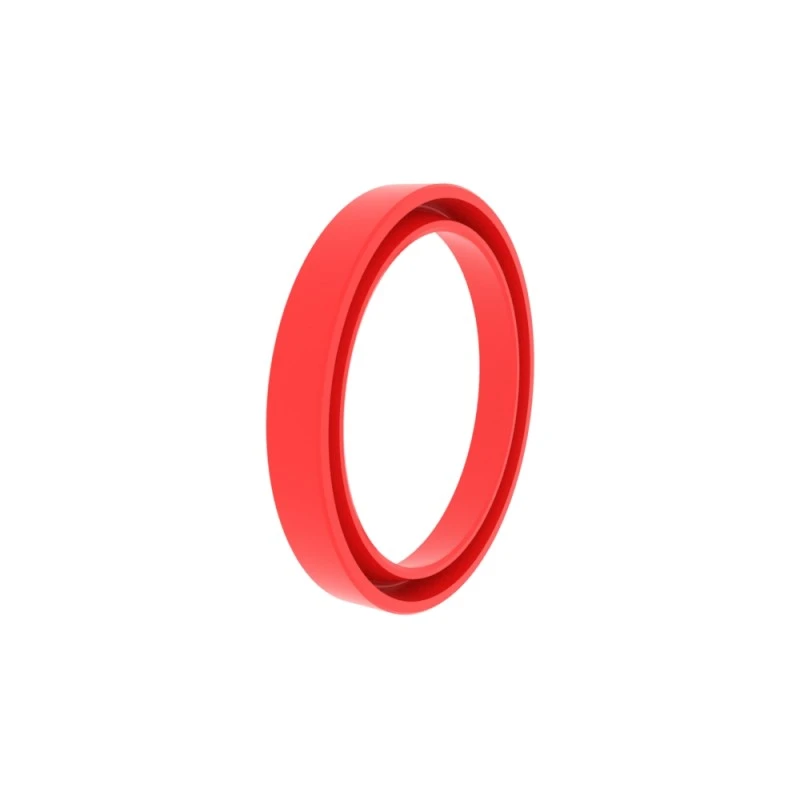

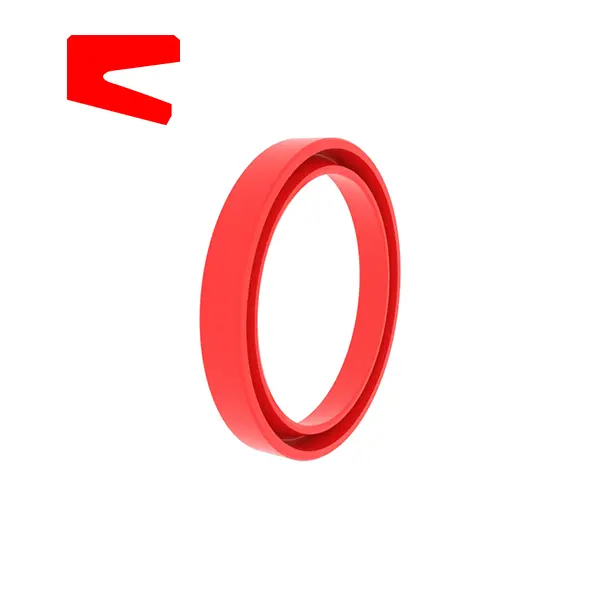

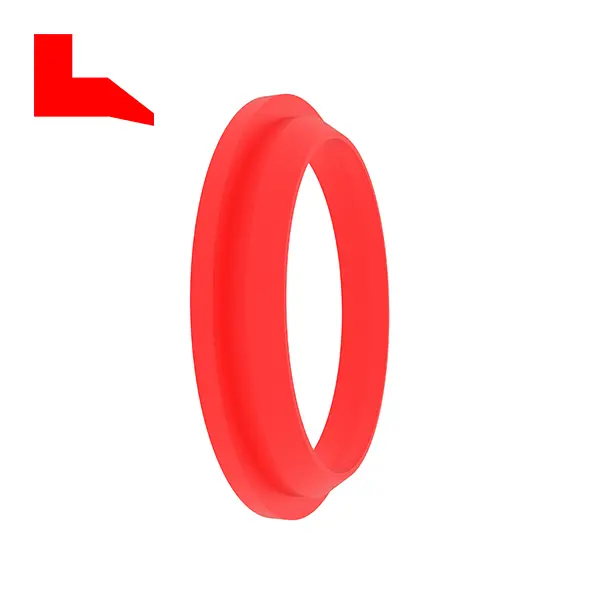

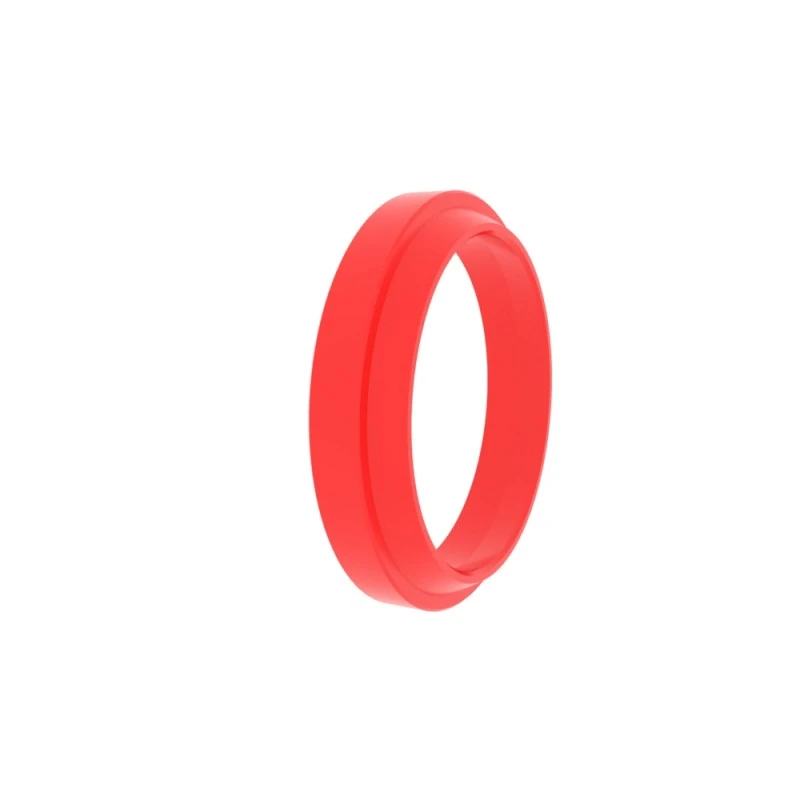

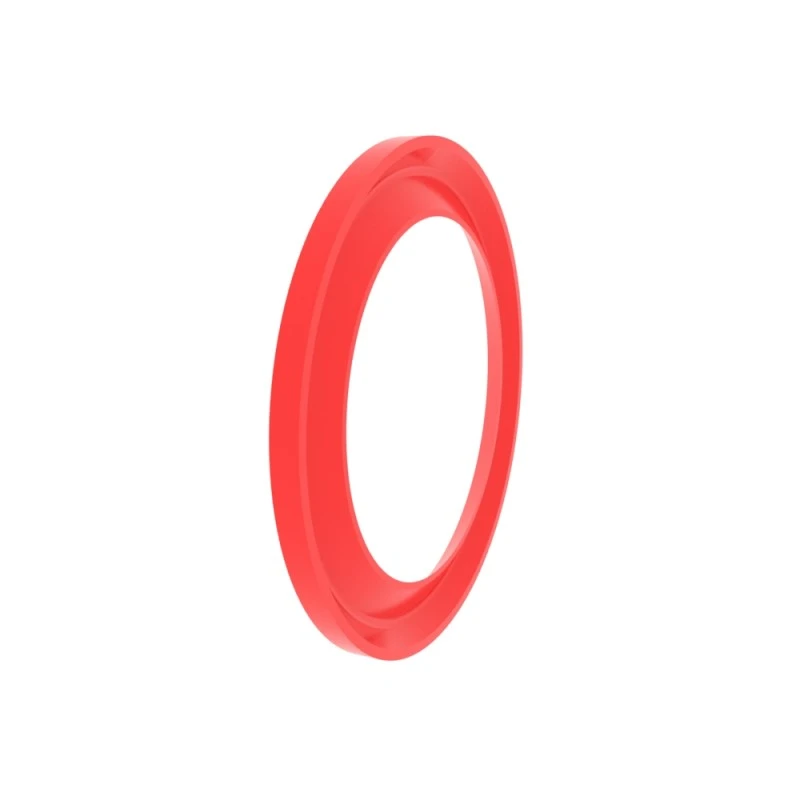

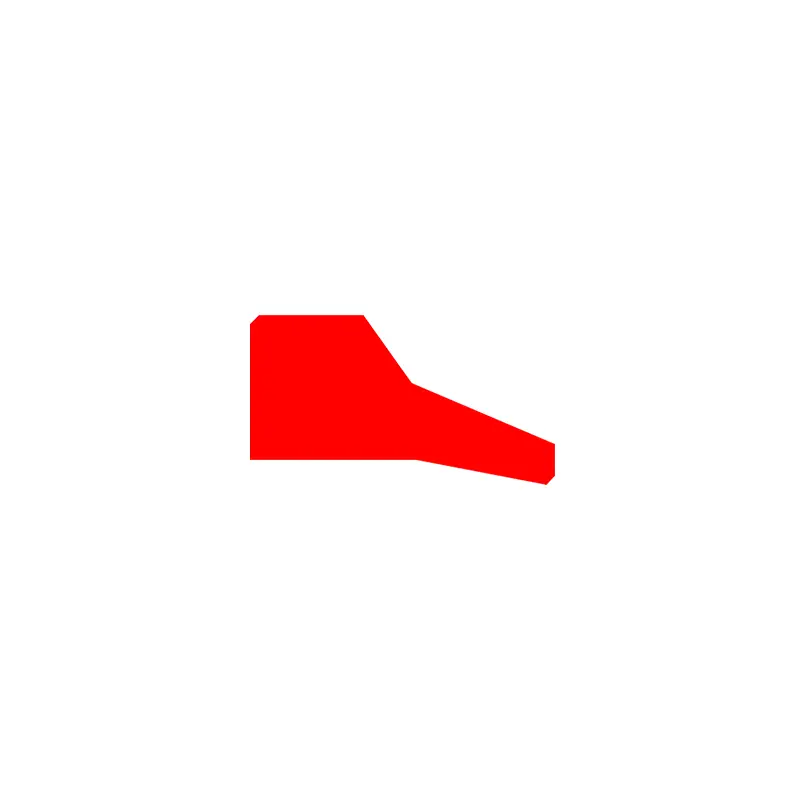

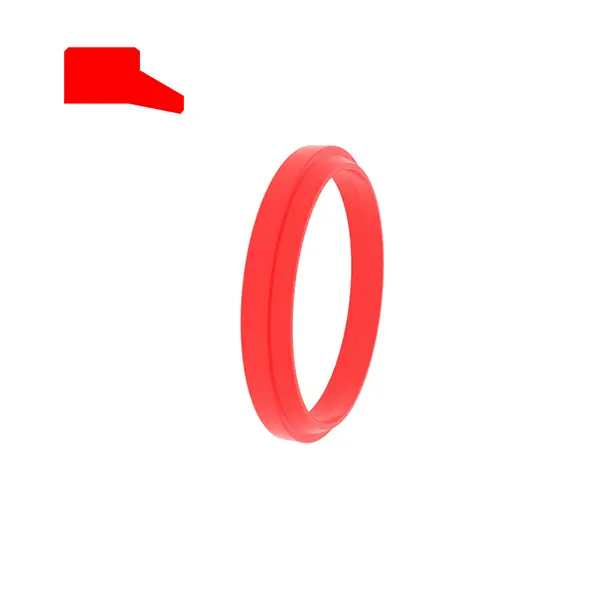

আরসিএ 101
অর্ডার আকার
ΦD ...... বাইরের ব্যাস
ΦD ...... অভ্যন্তরীণ ব্যাস
L ...... খাঁজ প্রস্থ
এইচ ...... ধুলা সিলের মোট উচ্চতা
| পৃষ্ঠ সমাপ্তি | R tmax (μm) | রা (μm) |
| স্লাইডিং পৃষ্ঠের মিলে যাওয়া রাবার/পলিউরেথেন সিলগুলি স্লাইডিং পৃষ্ঠের ম্যাচিং পিটিএফই সিলগুলি | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| খাঁজ নীচে খাঁজ পাশ | ≤6.3 ≤15 | ≤1.6 ≤3 |
| টিপি প্রোফাইল সমর্থন দৈর্ঘ্য অনুপাত | 50%-95% |
|
| সহনশীলতা | |
| ΦD1 এইচ 11 | L <10 মিমি +0.2 |
| H এইচ 11 | L ＞ 10 মিমি +0.3 |
অর্ডার উদাহরণ
মডেল: আরসিএ 101
খাঁজ আকার: 100x108x4/7
উপাদান: আরসি-পিইউ-এইচ
সিলের ধরণ: আরসিএ 101, আরসিএ 104
প্রধান অ্যাপ্লিকেশন: তেল সিলিন্ডারগুলির জন্য স্ট্যান্ডার্ড ডাস্ট সুরক্ষা
সুবিধাগুলি: সাধারণ ইনস্টলেশন, দুর্দান্ত অ্যান্টি-ফ্রিকশন এবং ডাস্টপ্রুফ এফেক্ট, গহ্বরের কোনও বিপরীত ডিম্বাশয়, সিলিং রিং এবং ডাস্ট রিংয়ের মধ্যে কোনও চাপ খোলার কোনও চাপ খোলে না।
উপাদান: পলিউরেথেন, রাবার
| সিল খাঁজ উদাহরণ | নিম্নলিখিত স্ট্যান্ডার্ড খাঁজ মাত্রা (আকারের পরিসীমা মধ্যে যে কোনও আকারের ধুলা সীল উত্পাদন করা যেতে পারে) | |||||||
 |
আরসিএ 101
|
ΦD | ΦD | এফডি 1 | L | এল 1 | H | |
| 6-100 | ΦD+8 | ΦD+6 | 4 | 1 | 7 | |||
|

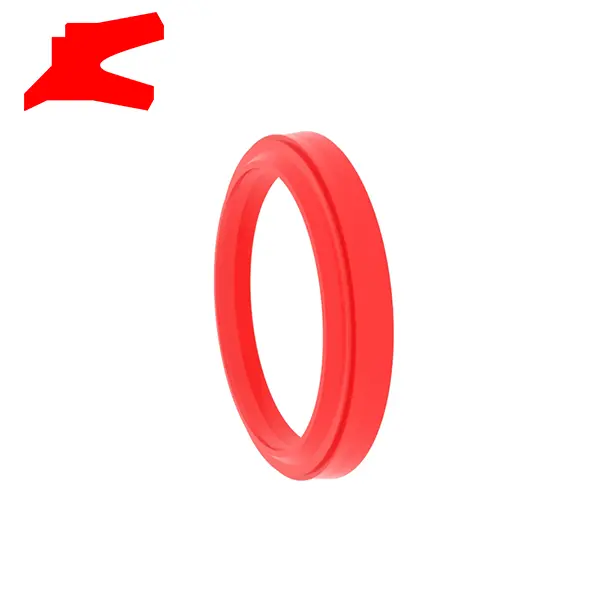

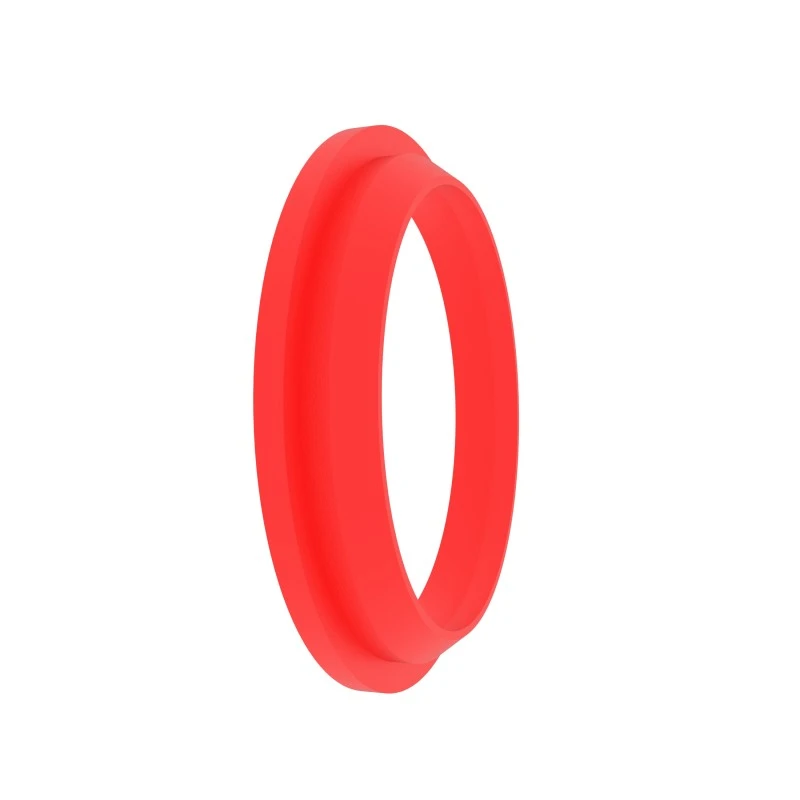

আরসিএ 104
|
100.1-149.9 | ΦD+12 | ΦD+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | ΦD+15 | ΦD11 | 6.5 | 2 | 13 | |||

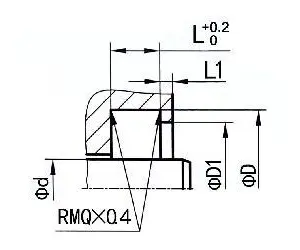

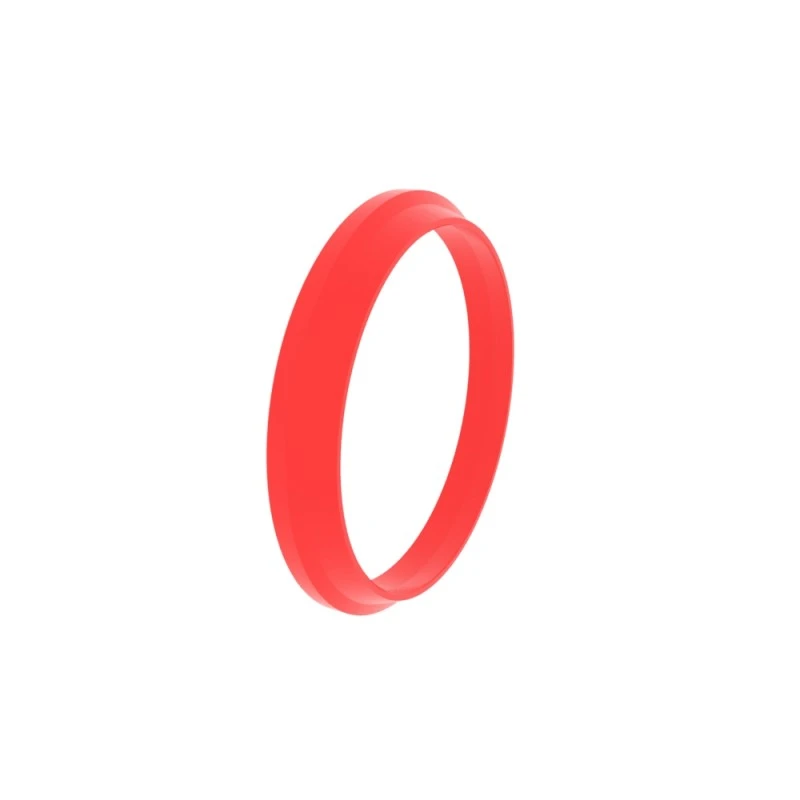

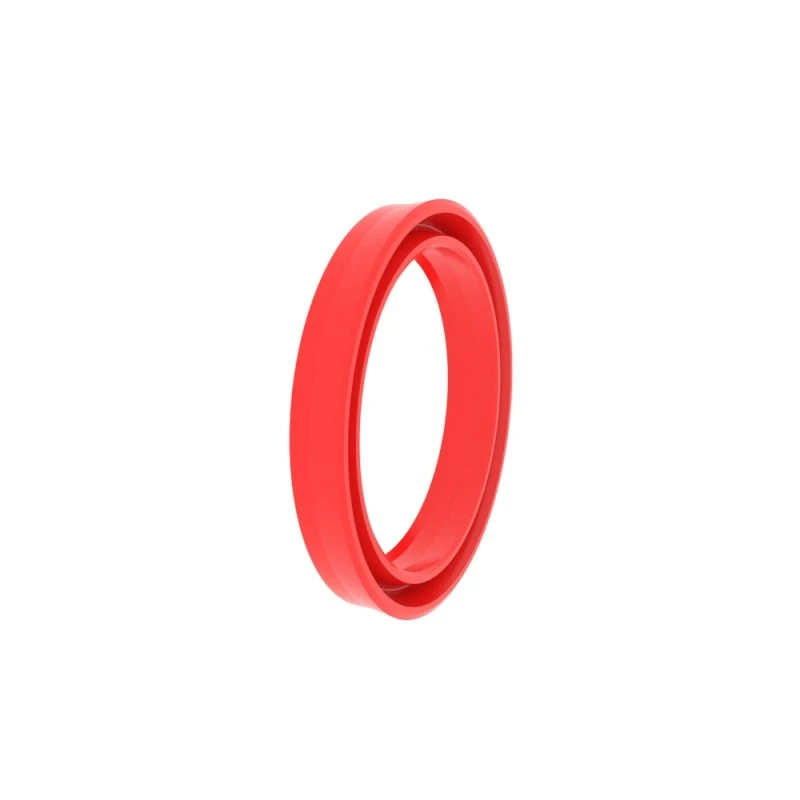

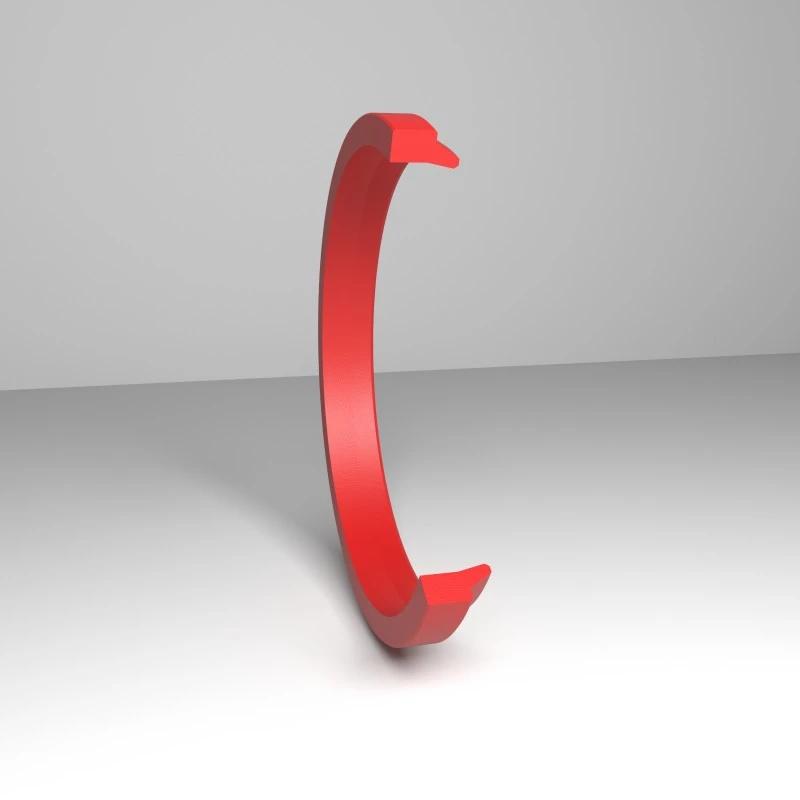

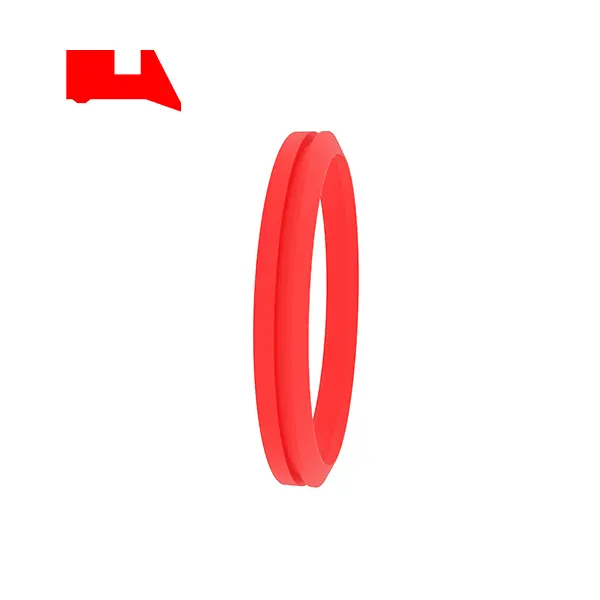

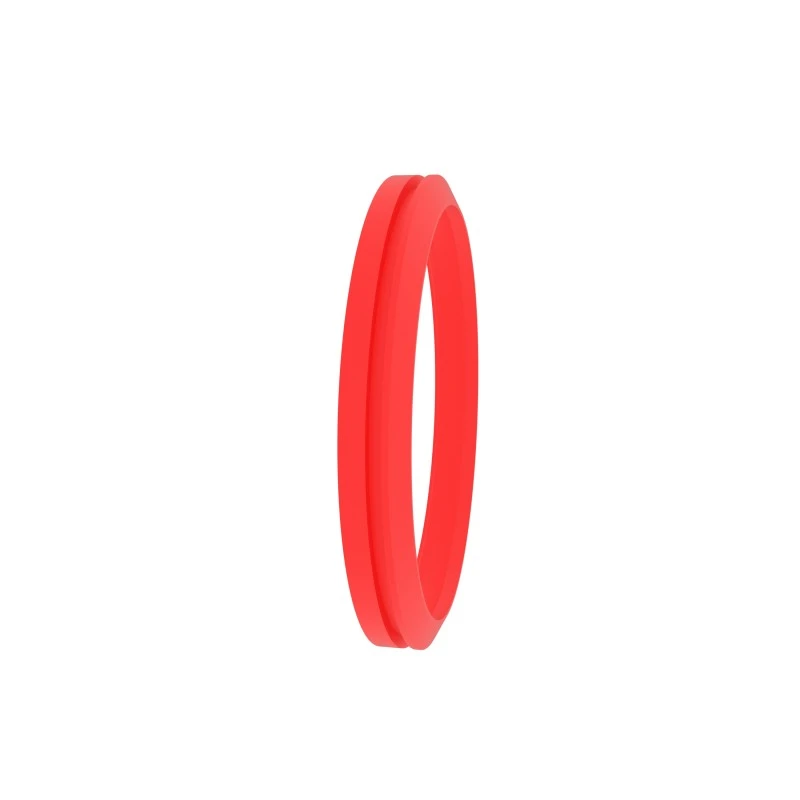

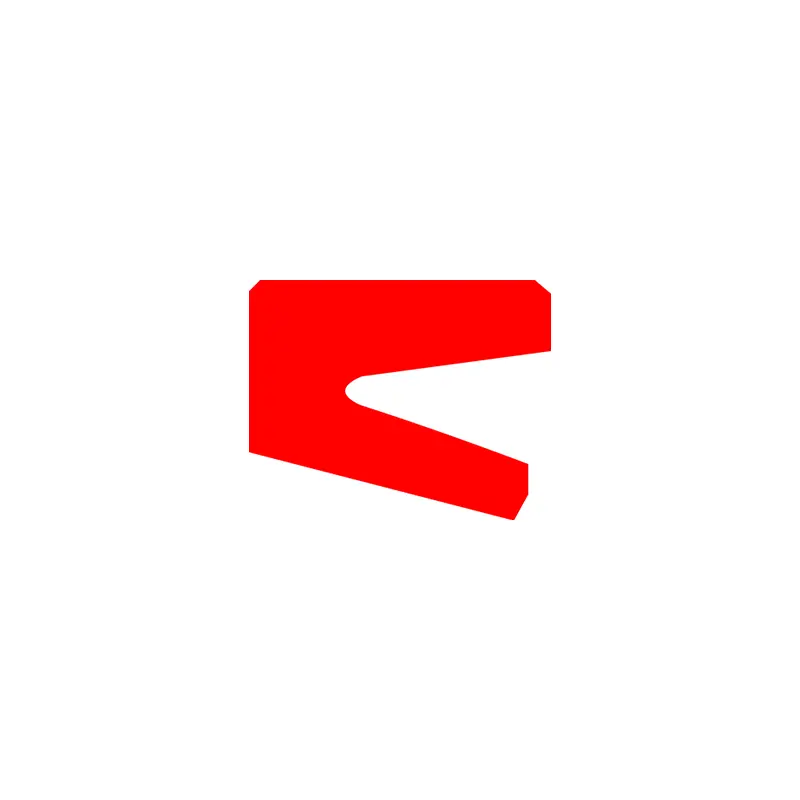

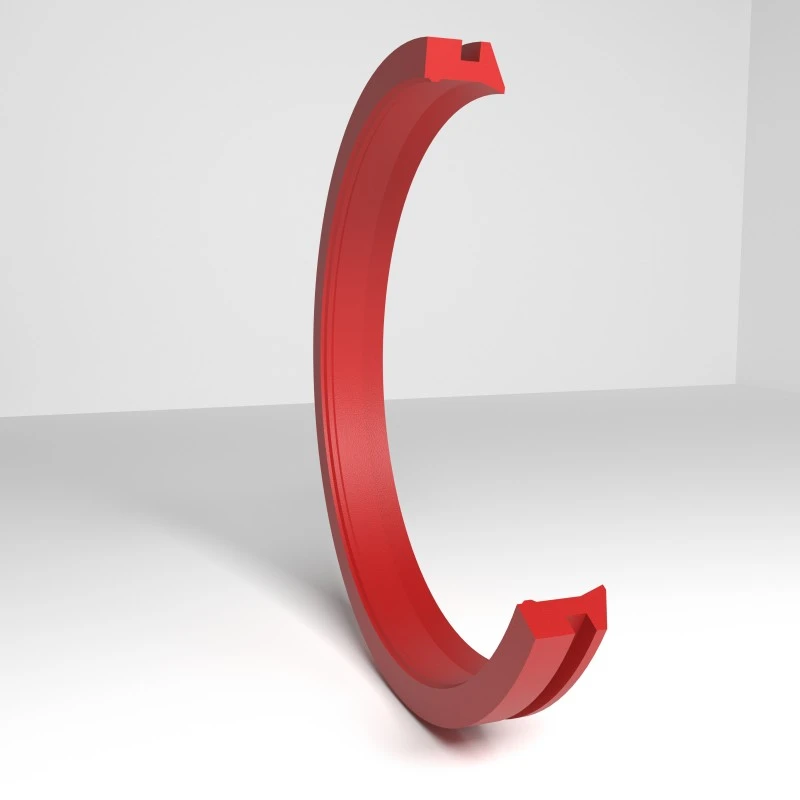

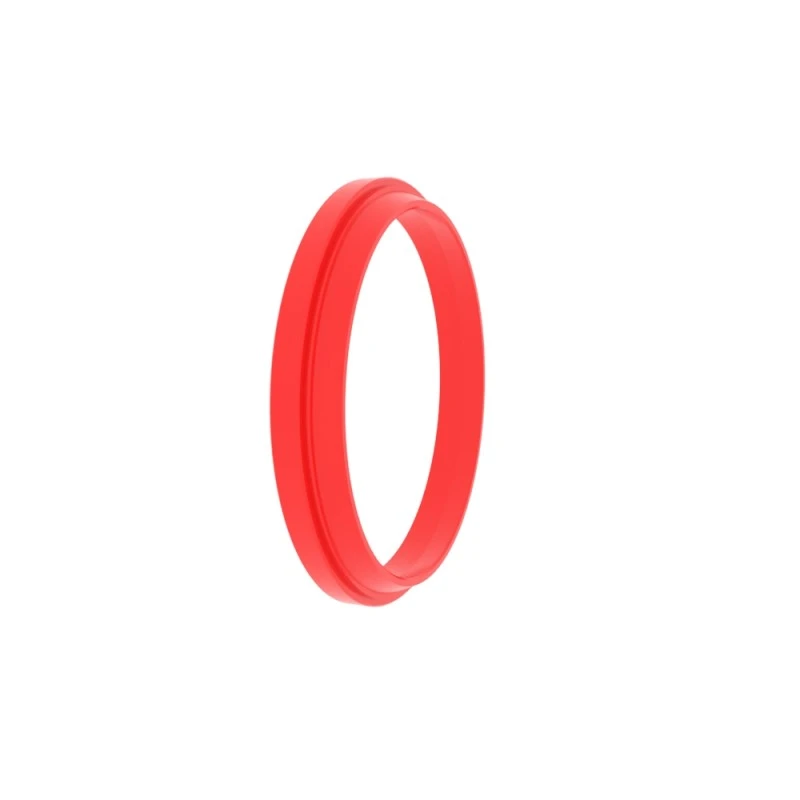

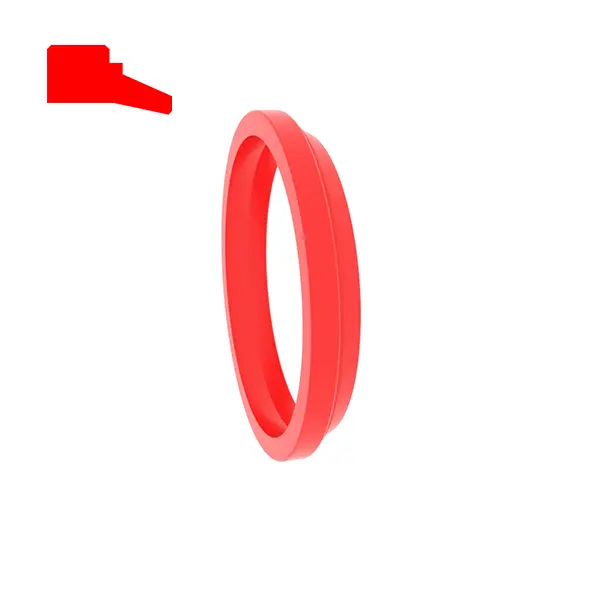

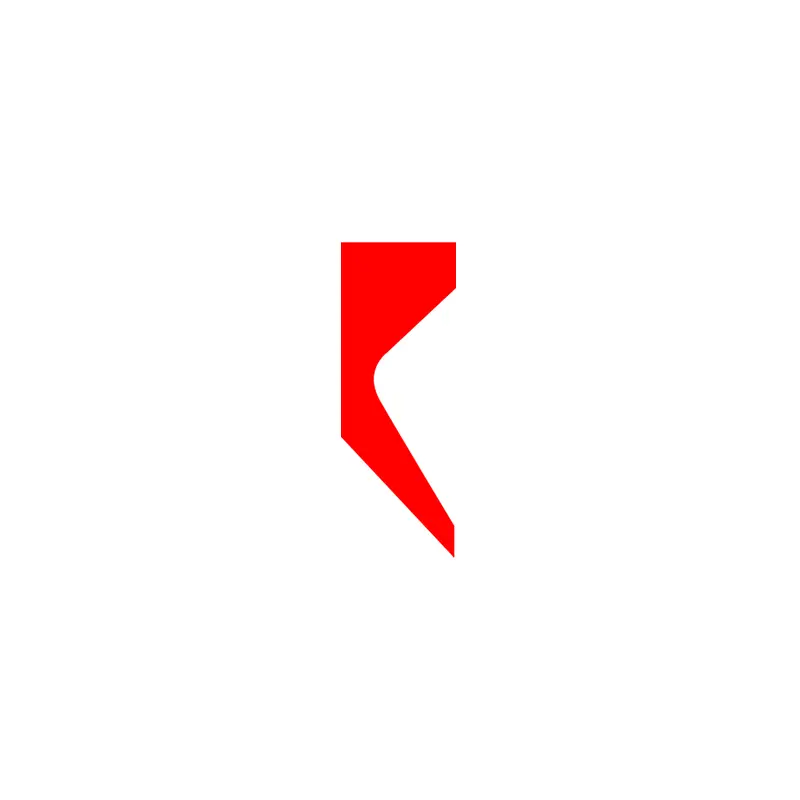

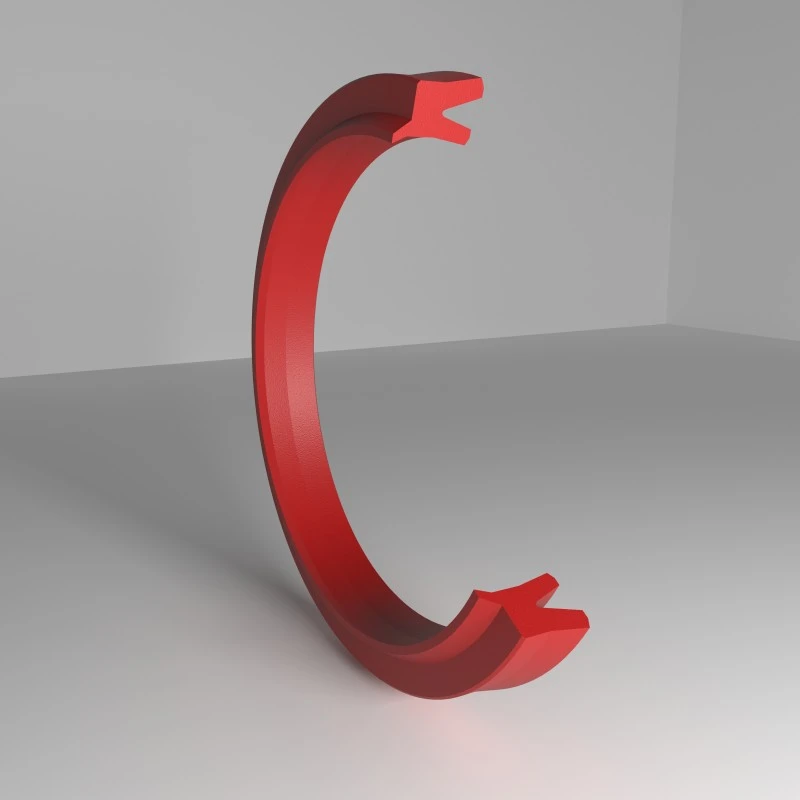

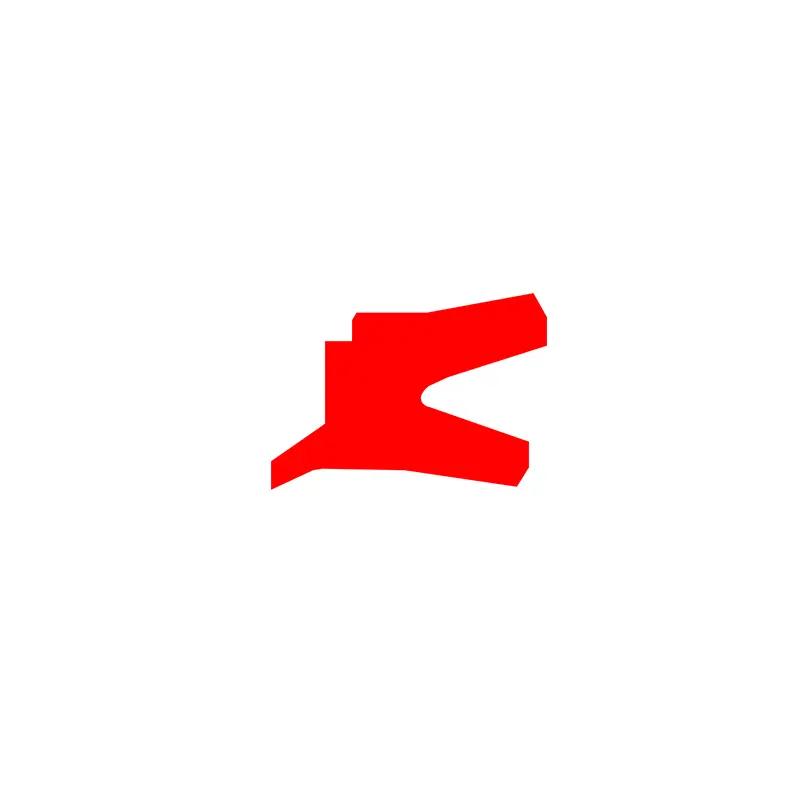

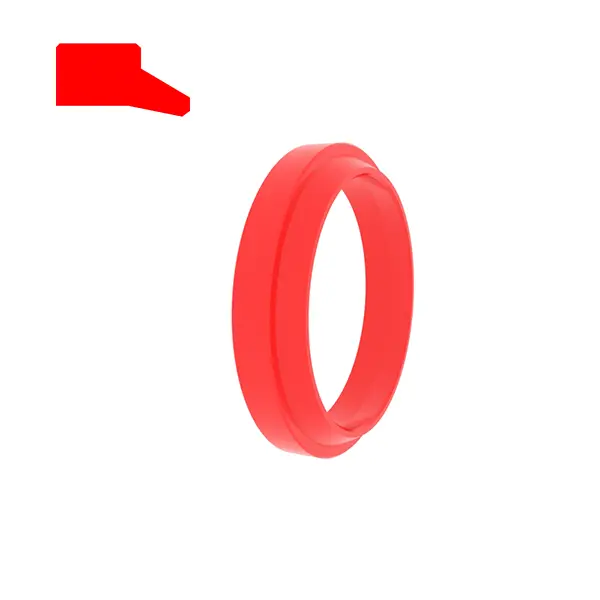

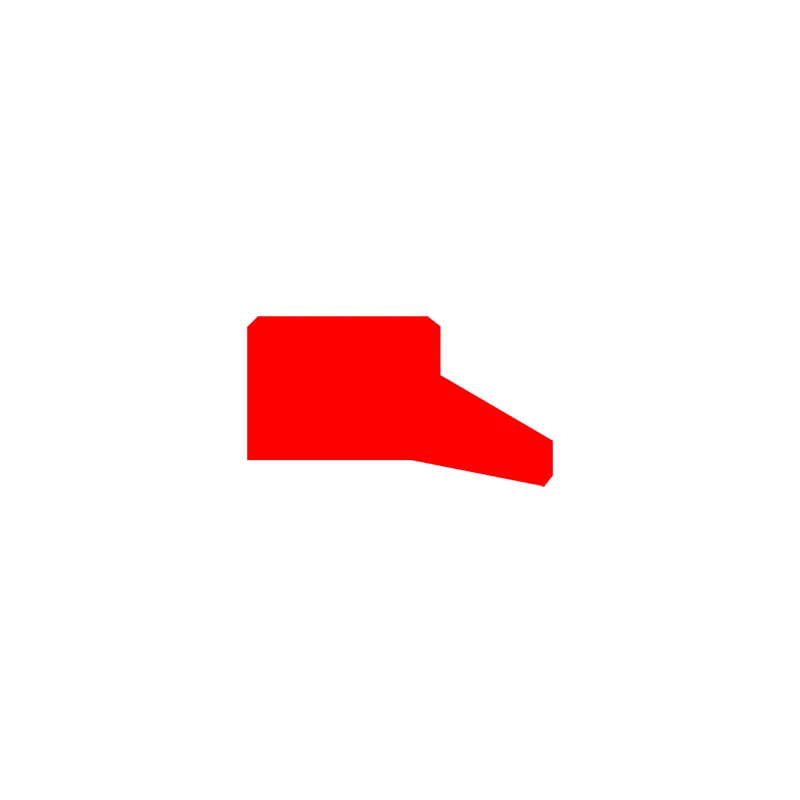

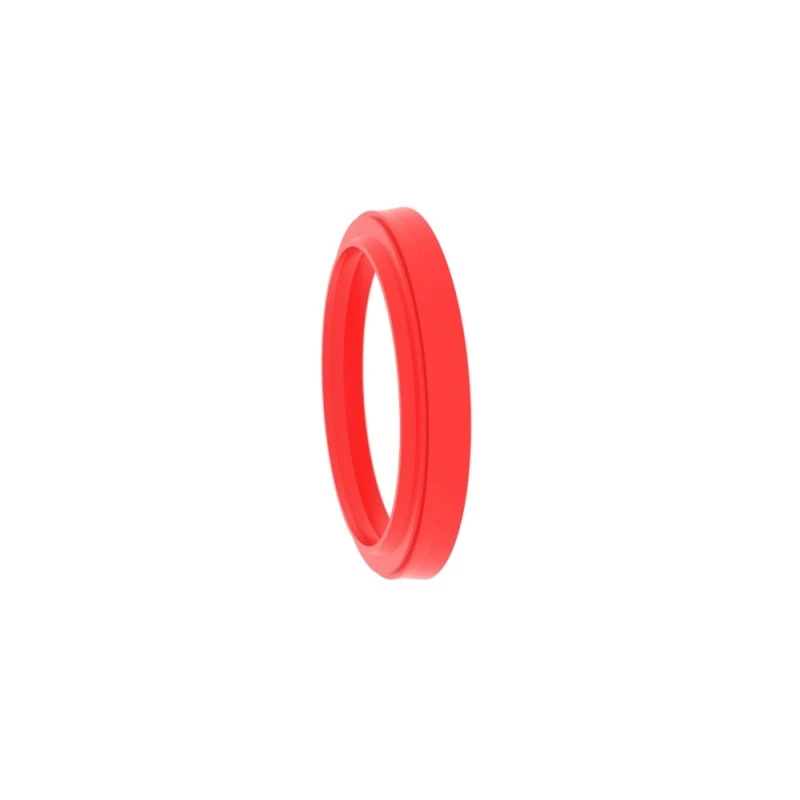

আরসিএ 102
অর্ডার আকার
ΦD ...... বাইরের ব্যাস
ΦD ...... অভ্যন্তরীণ ব্যাস
L ...... খাঁজ প্রস্থ
এইচ ...... ধুলা সিলের মোট উচ্চতা
| পৃষ্ঠ সমাপ্তি | R tmax (μm) | রা (μm) |
| স্লাইডিং পৃষ্ঠের মিলে যাওয়া রাবার/পলিউরেথেন সিলগুলি স্লাইডিং পৃষ্ঠের ম্যাচিং পিটিএফই সিলগুলি | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| খাঁজ নীচে খাঁজ পাশ | ≤6.3 ≤15 | ≤1.6 ≤3 |
| টিপি প্রোফাইল সমর্থন দৈর্ঘ্য অনুপাত | 50%-95% |
|
| সহনশীলতা | |
| ΦD1 এইচ 11 | L <10 মিমি +0.2 |
| H এইচ 11 | L ＞ 10 মিমি +0.3 |
অর্ডার উদাহরণ
মডেল: আরসিএ 102
খাঁজ আকার/মোট ধুলা সিল উচ্চতা: 100x115x8.5
উপাদান: আরসি-পিইউ-এইচ
সিলের ধরণ: আরসিএ 102, আরসিএ 105, আরসিএ 211
প্রধান অ্যাপ্লিকেশন: মূলত স্লাইডিং সংমিশ্রণ সীলগুলির সাথে ব্যবহৃত হয়
সুবিধাগুলি: ভাল ঘর্ষণ কর্মক্ষমতা, আরসিএ 211 দ্বি নির্দেশমূলক সিল
উপাদান: (অতি-উচ্চ কঠোরতা) পলিউরেথেন, রাবার
| সিল খাঁজ উদাহরণ | নিম্নলিখিত স্ট্যান্ডার্ড খাঁজ মাত্রা (আকারের পরিসীমা মধ্যে যে কোনও আকারের ধুলা সীল উত্পাদন করা যেতে পারে) | |||||||
 |
আরসিএ 102
|
ΦD | ΦD | এফডি 1 | L | এল 1 | H | |
|

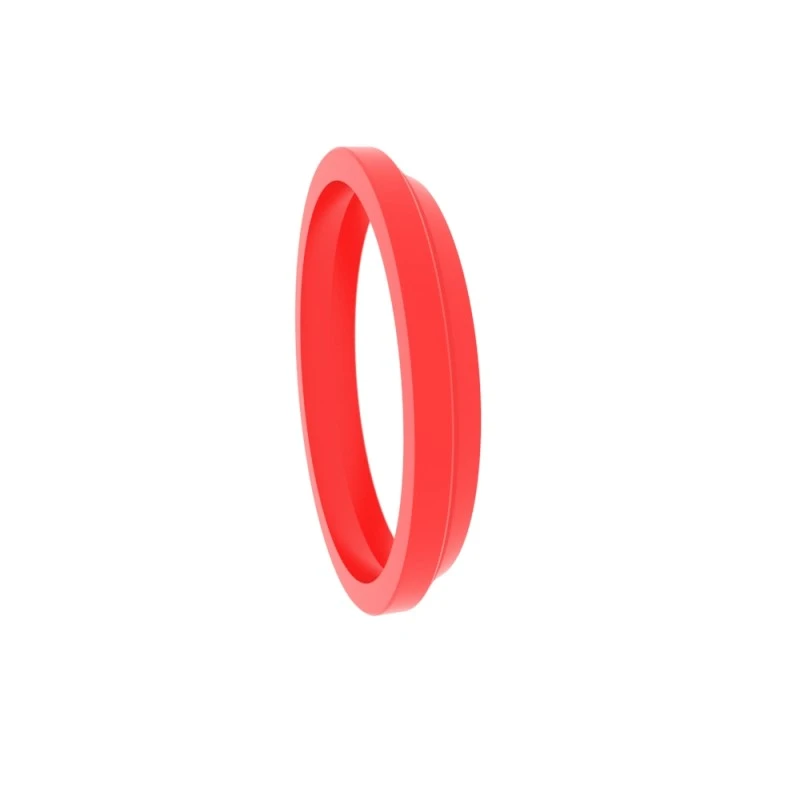

আরসিএ 105
|
6-49.9 | ΦD+8 | ΦD+4 | 5 | ≥2 | 6 | ||
|

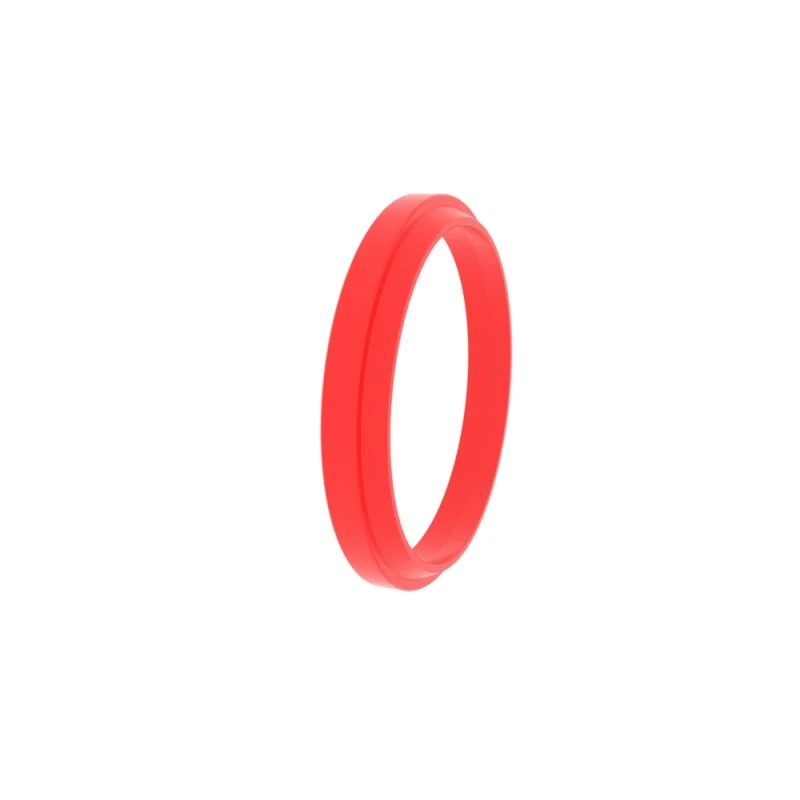

আরসিএ 211
|
50-99.9 | ΦD+10 | ΦD+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | ΦD+15 | ΦD+7.5 | 8.5 | ≥2 | 11.5 | |||

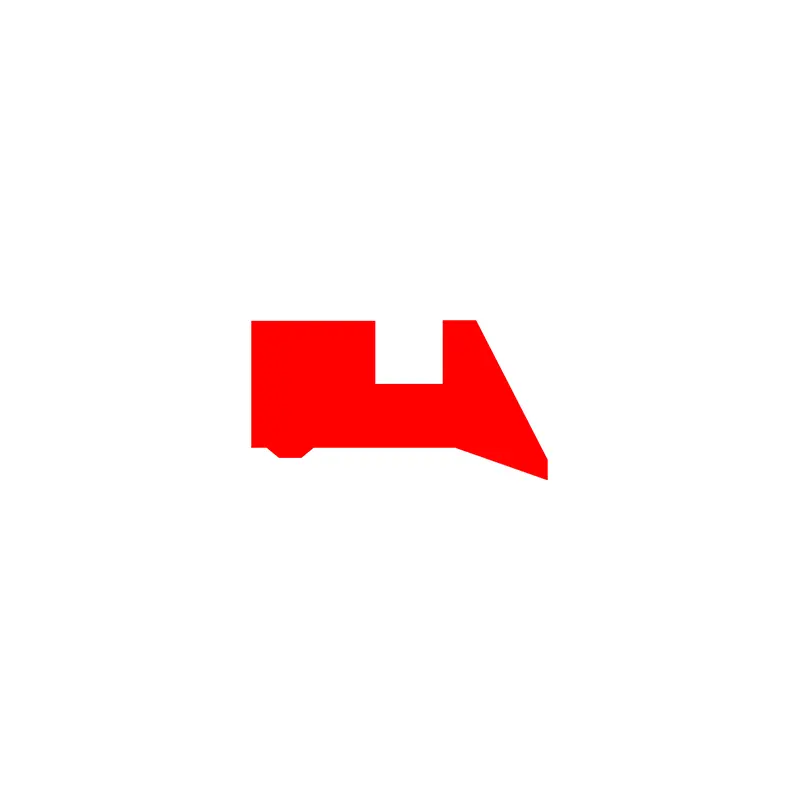

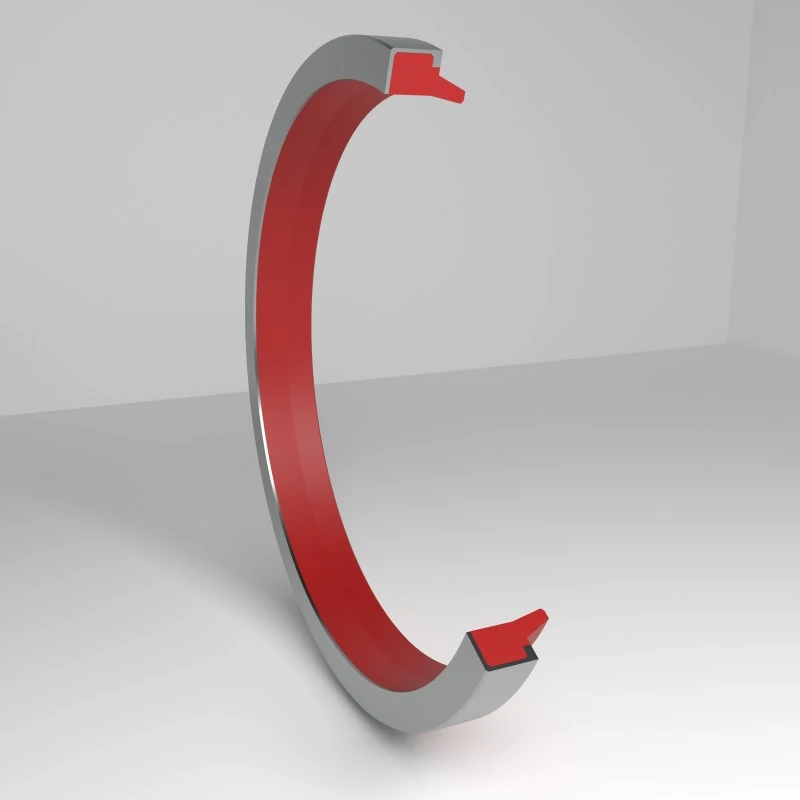

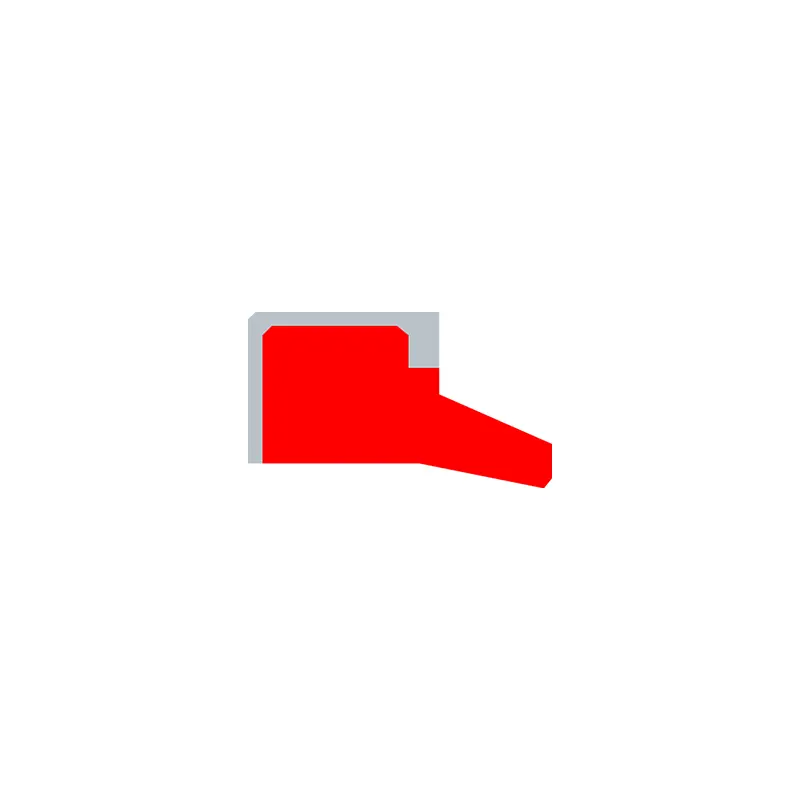

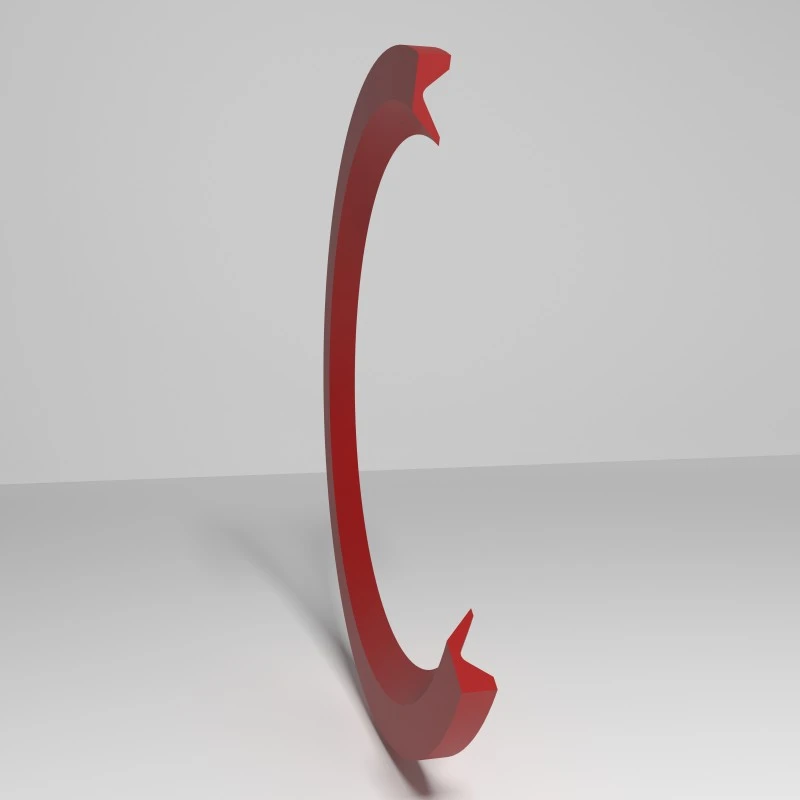

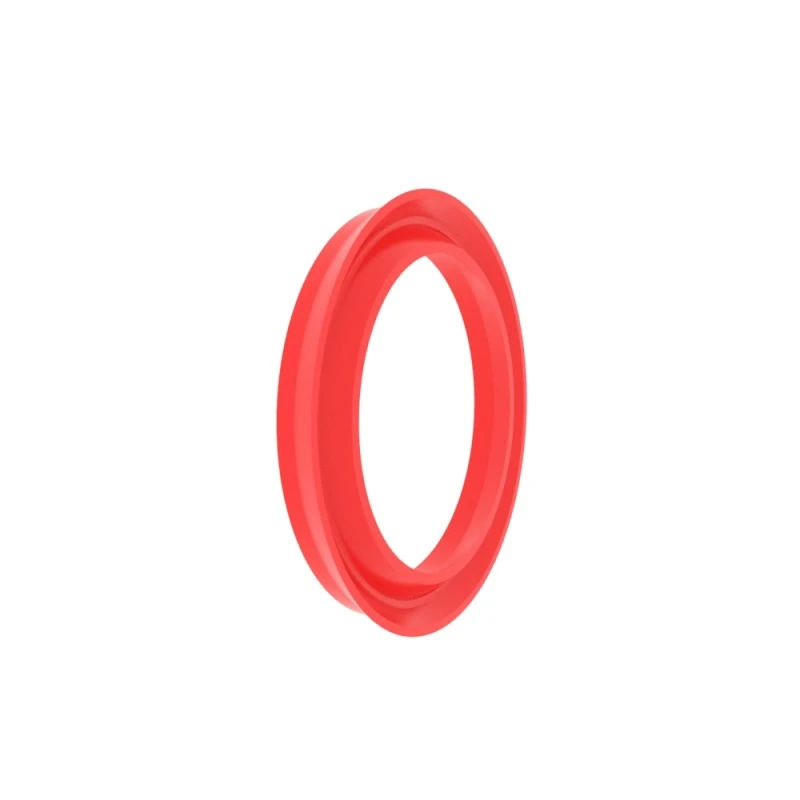

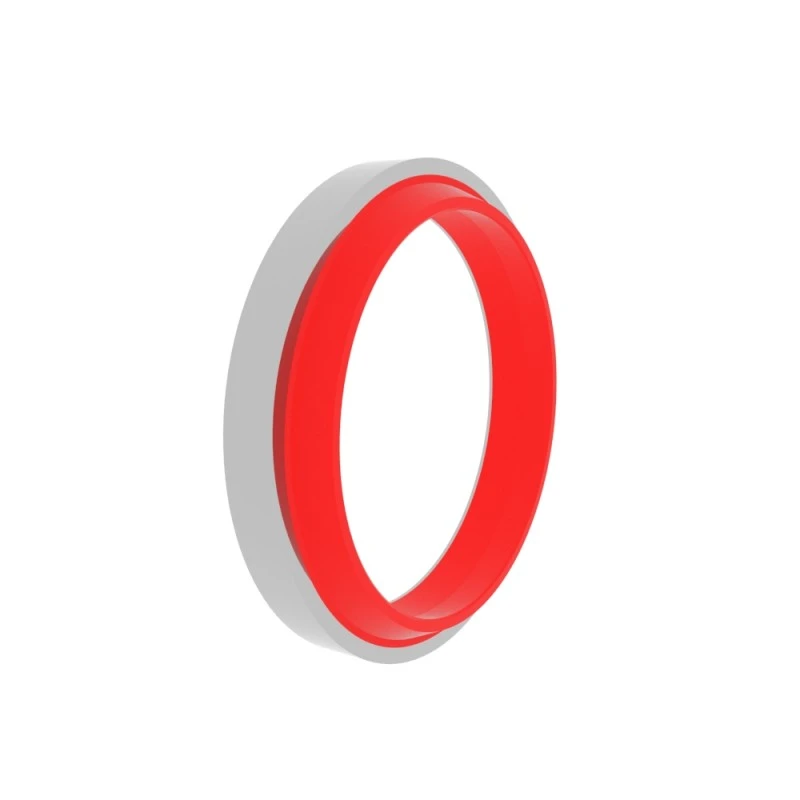

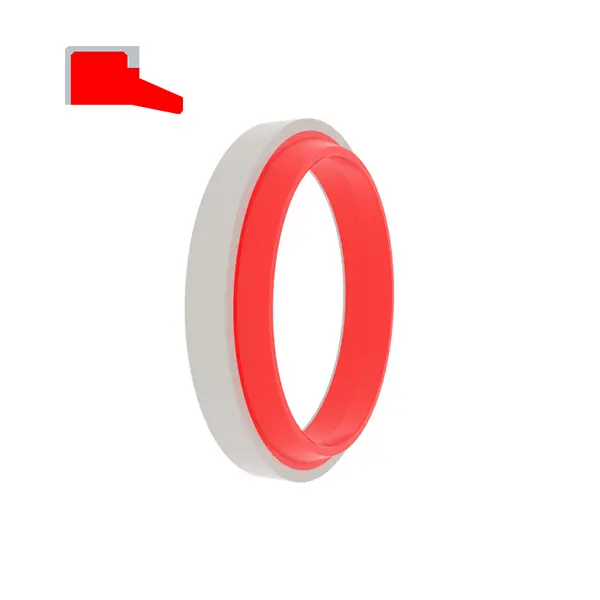

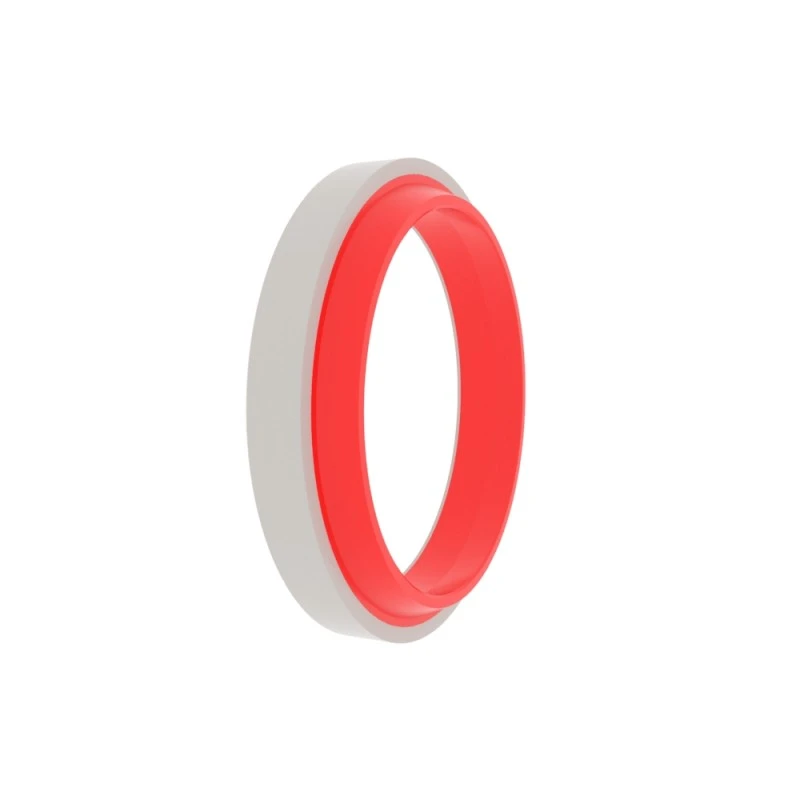

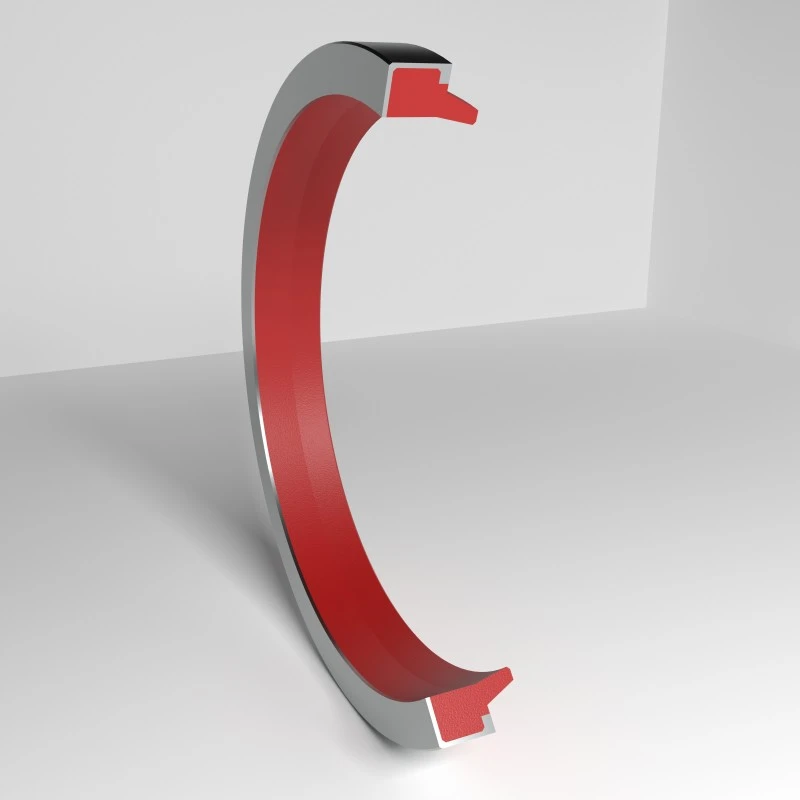

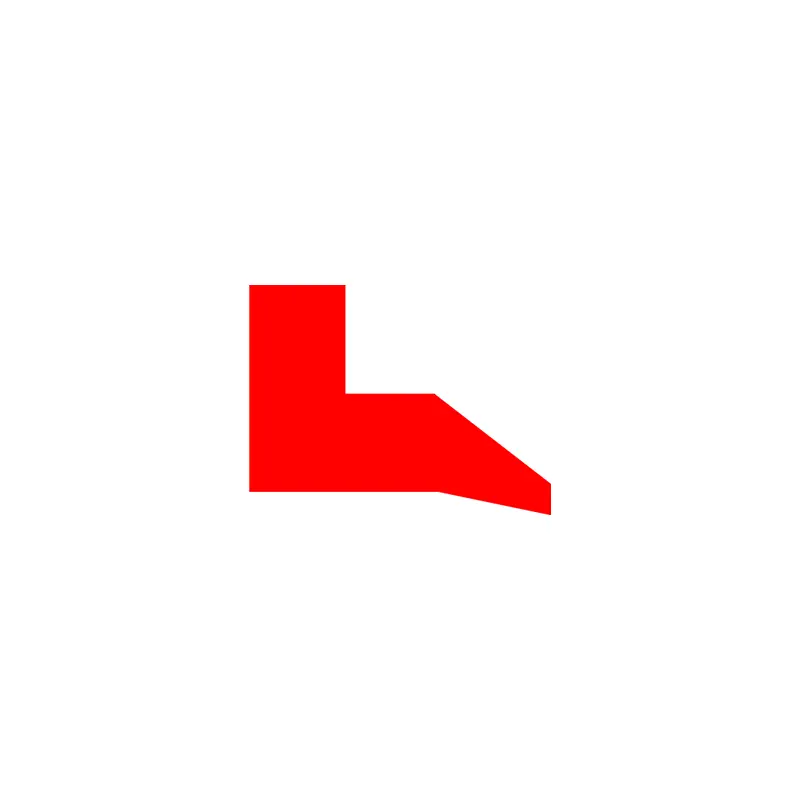

আরসিএ 103
অর্ডার আকার
ΦD ...... বাইরের ব্যাস
ΦD ...... অভ্যন্তরীণ ব্যাস
L ...... খাঁজ প্রস্থ
এইচ ...... ধুলা সিলের মোট উচ্চতা
| পৃষ্ঠ সমাপ্তি | R tmax (μm) | রা (μm) |
| স্লাইডিং পৃষ্ঠের মিলে যাওয়া রাবার/পলিউরেথেন সিলগুলি স্লাইডিং পৃষ্ঠের ম্যাচিং পিটিএফই সিলগুলি | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| খাঁজ নীচে খাঁজ পাশ | ≤6.3 ≤15 | ≤1.6 ≤3 |
| টিপি প্রোফাইল সমর্থন দৈর্ঘ্য অনুপাত | 50%-95% |
|
| সহনশীলতা | |
| ΦD1 এইচ 11 | L <10 মিমি +0.2 |
| H এইচ 11 | L ＞ 10 মিমি +0.3 |
অর্ডার উদাহরণ
মডেল: আরসিএ 103
খাঁজ আকার/মোট ধুলা সিল উচ্চতা: 100x115x9/12
উপাদান: আরসি-পিইউ-এইচ+পিওএম
সিলের ধরণ: আরসিএ 103, আরসিএ 106
প্রধান অ্যাপ্লিকেশন: স্ট্যান্ডার্ড সিলিন্ডার এবং খোলা খাঁজের জন্য
সুবিধাগুলি: অ্যান্টি-ফ্রিকশন পারফরম্যান্স ভাল, এবং সমর্থন রিংটি খাঁজ এবং সিলের মধ্যে সংঘটিত হতে জারণকে বাধা দেয় এবং গহ্বরের মধ্যে অবস্থান এবং ফিট দৃ firm ়।
উপাদান: (অতি উচ্চ-কঠোরতা) পলিউরেথেন + পলিওক্সিমিথিলিন, রাবার + পলিওক্সিমেথিলিন
| সিল খাঁজ উদাহরণ | নিম্নলিখিত স্ট্যান্ডার্ড খাঁজ মাত্রা (আকারের পরিসীমা মধ্যে যে কোনও আকারের ধুলা সীল উত্পাদন করা যেতে পারে) | |||||
 |
আরসিএ 103
|
ΦD | ΦD | L | H | |
| 6-9.9 |
ΦD+8 | 5 | 8 | |||
|
আরসিএ 106
|
10-99.9 | ΦD+10 | 7 | 10 | ||
| 100-200 | ΦD+15 | 9 | 12 | |||
| ＞ 200 | ΦD+20 | 12 | 16 | |||

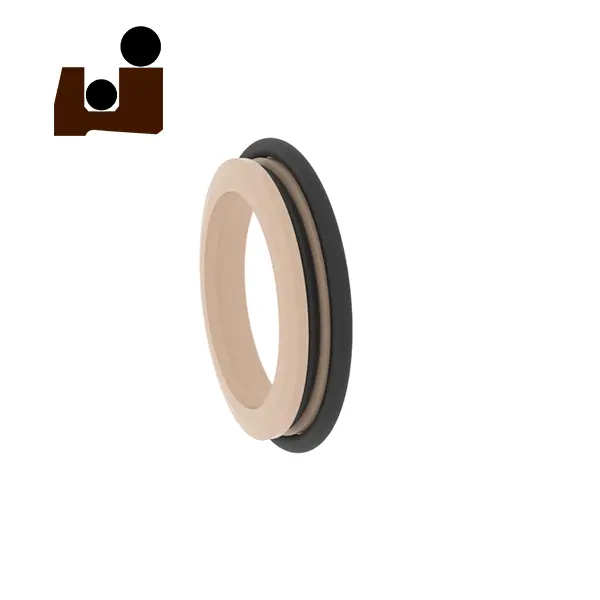

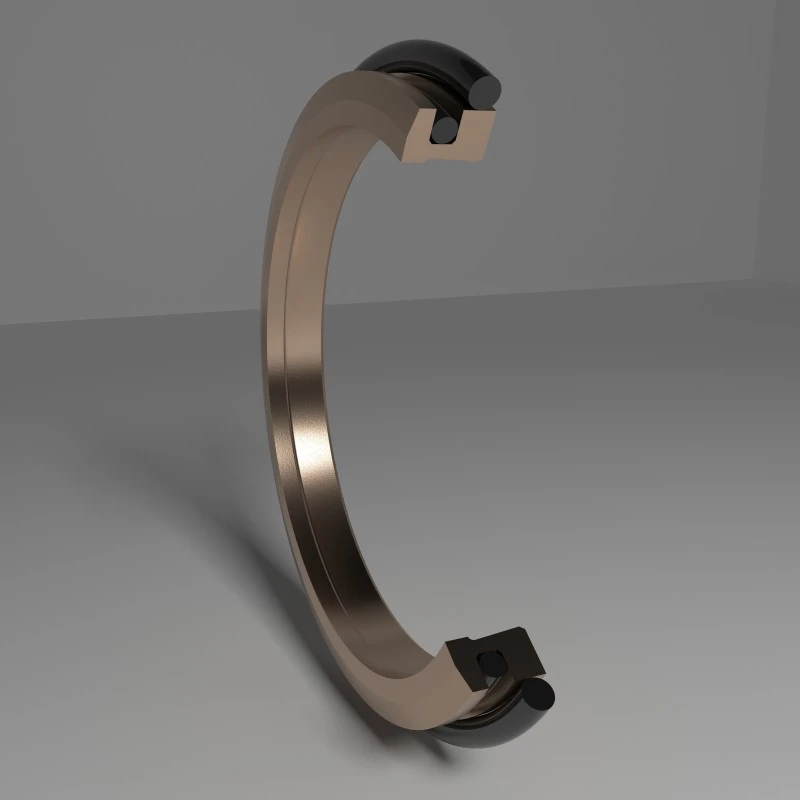

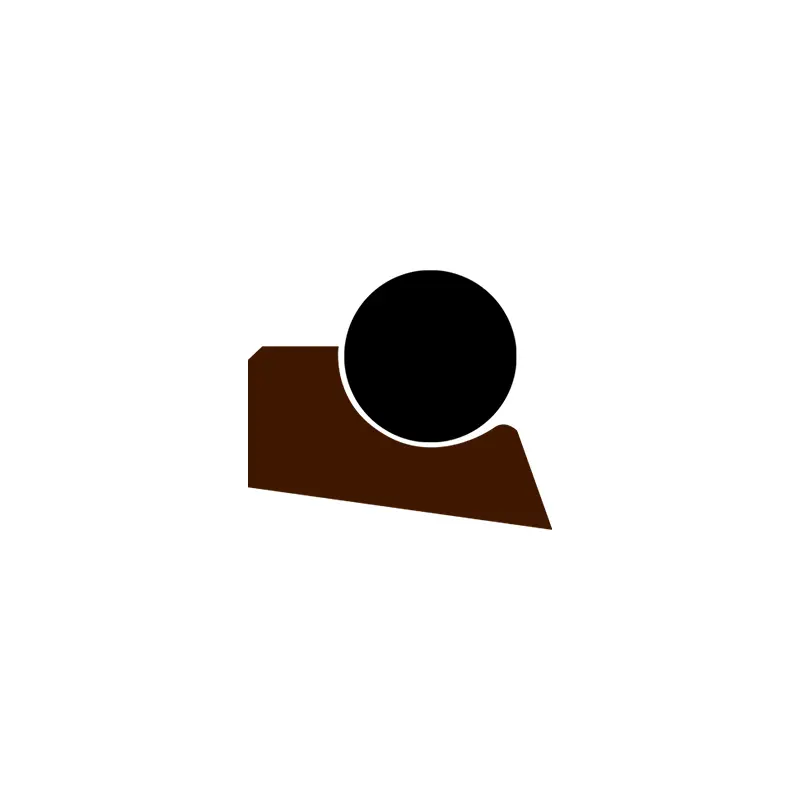

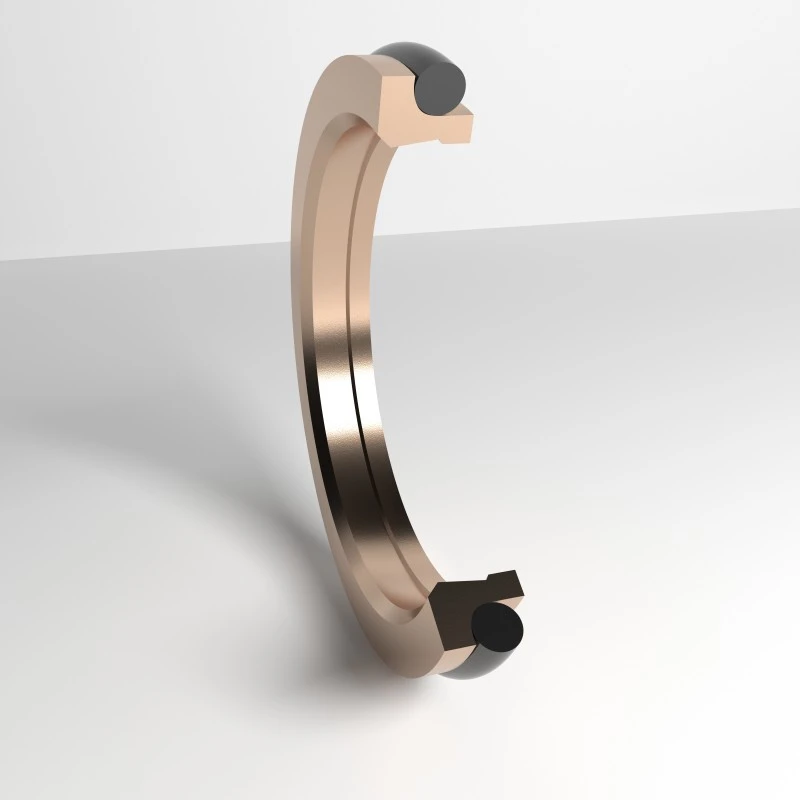

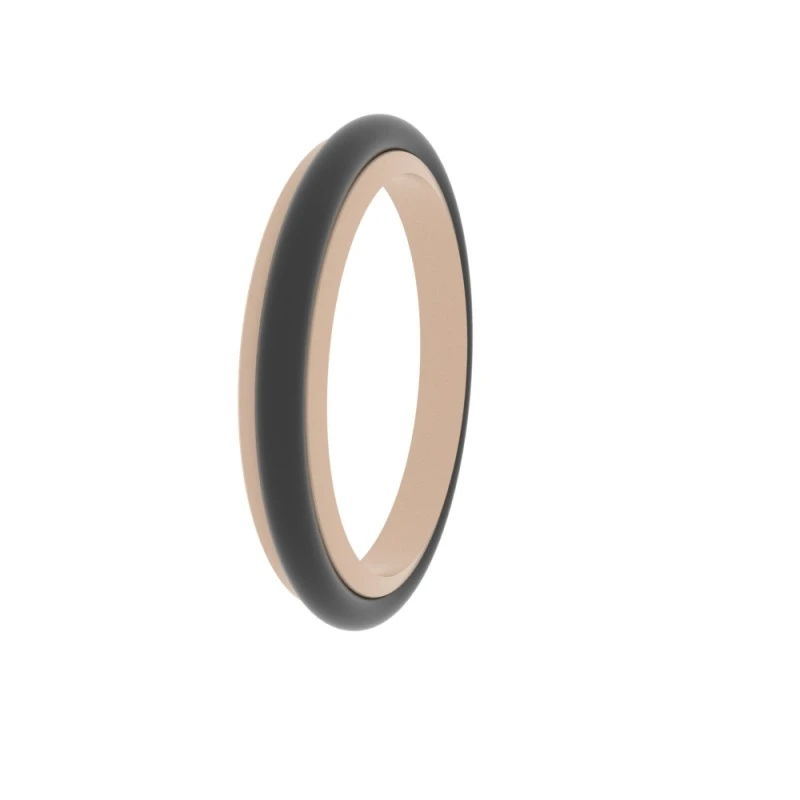

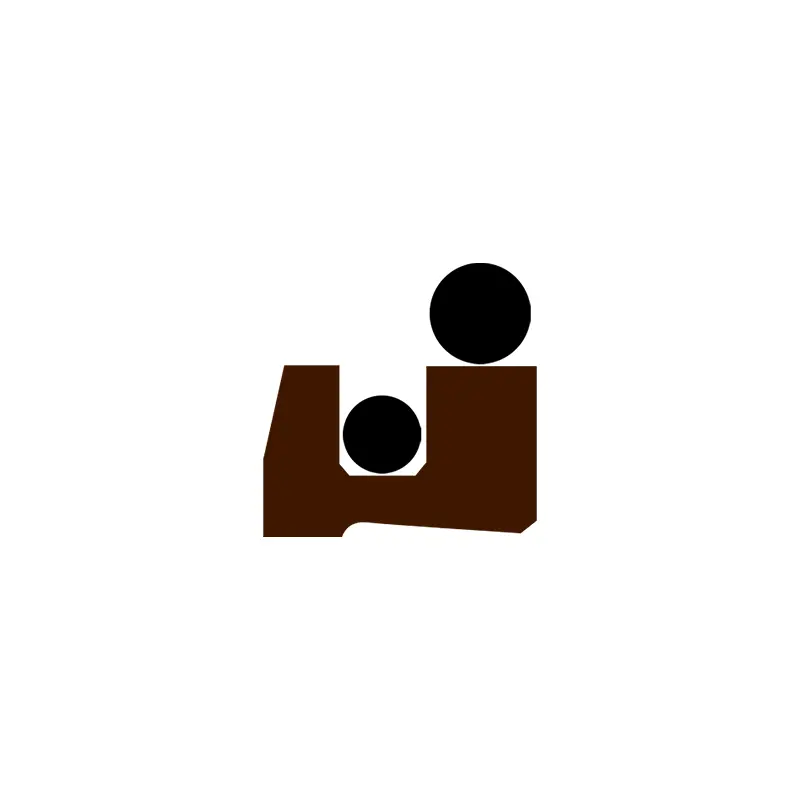

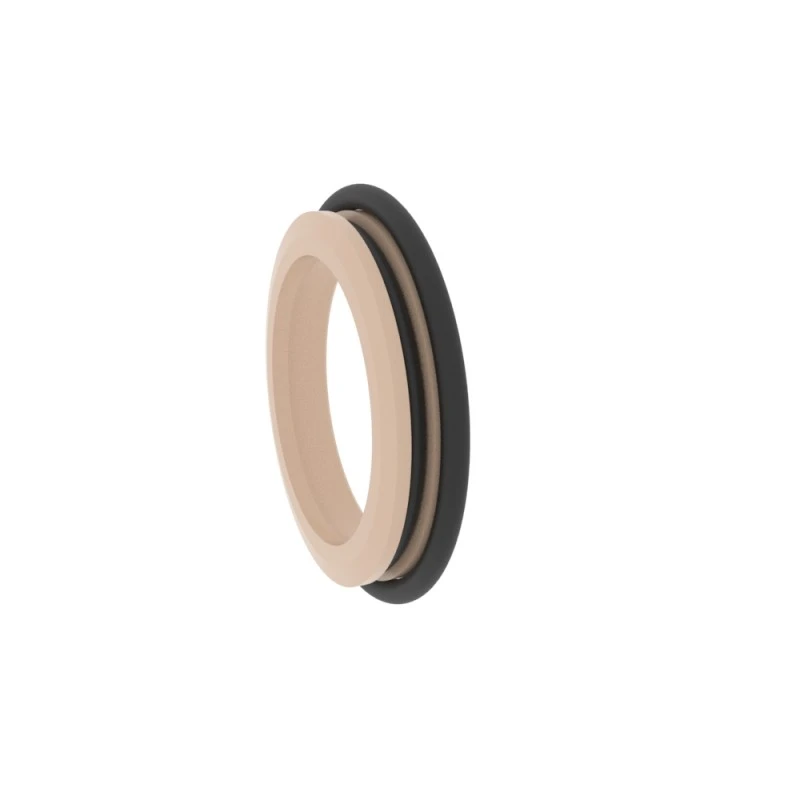

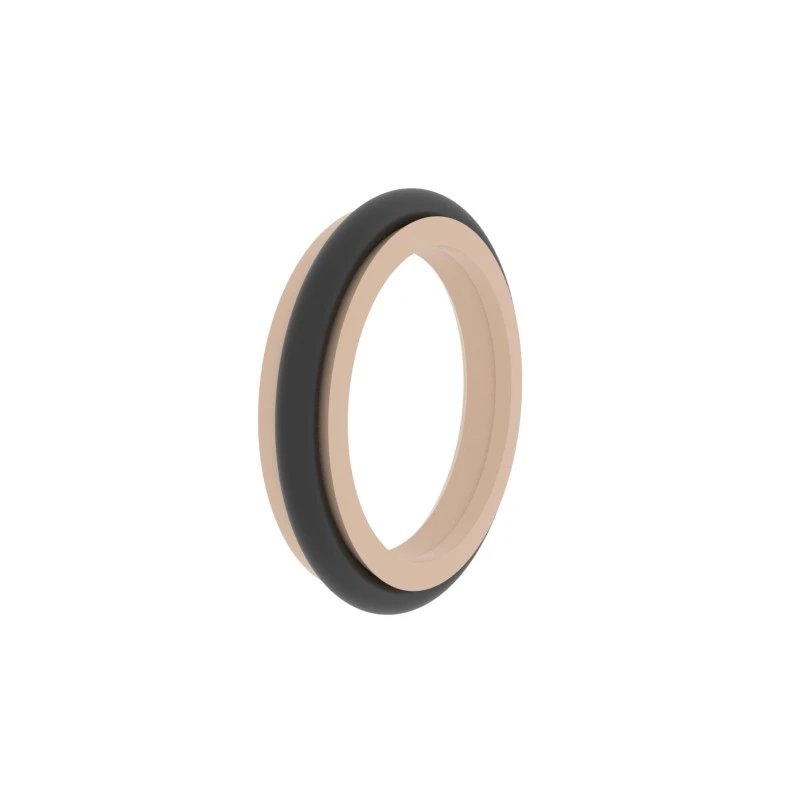

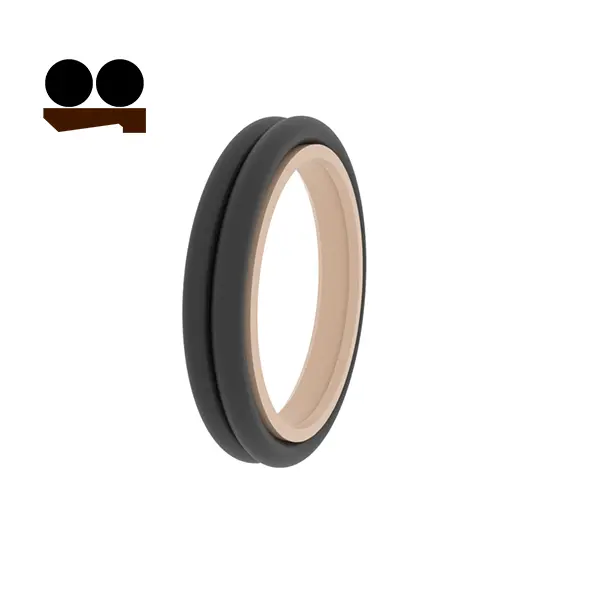

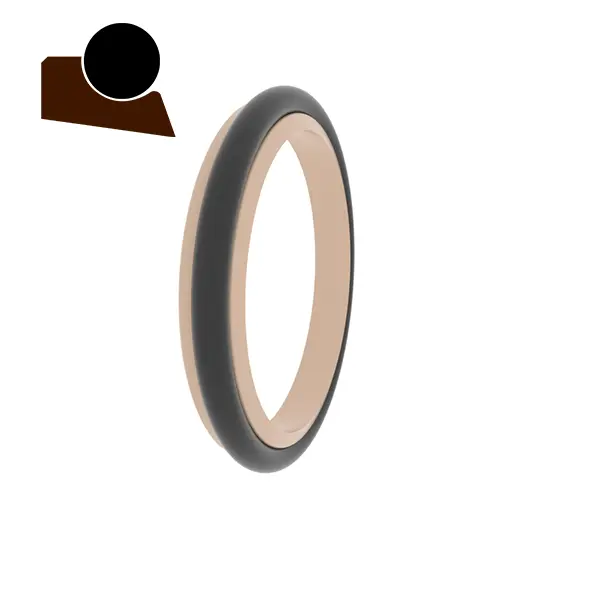

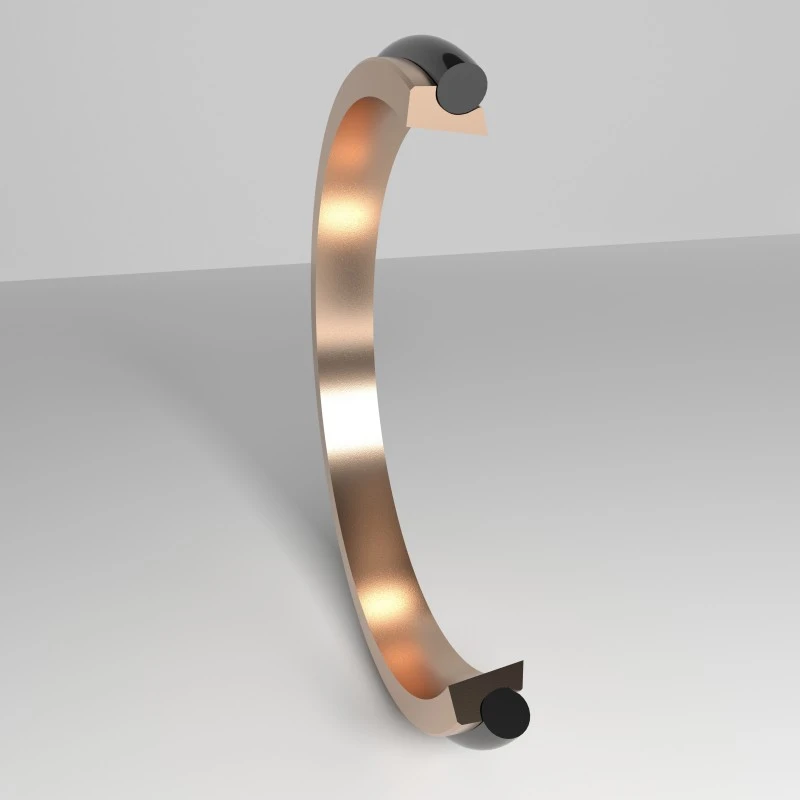

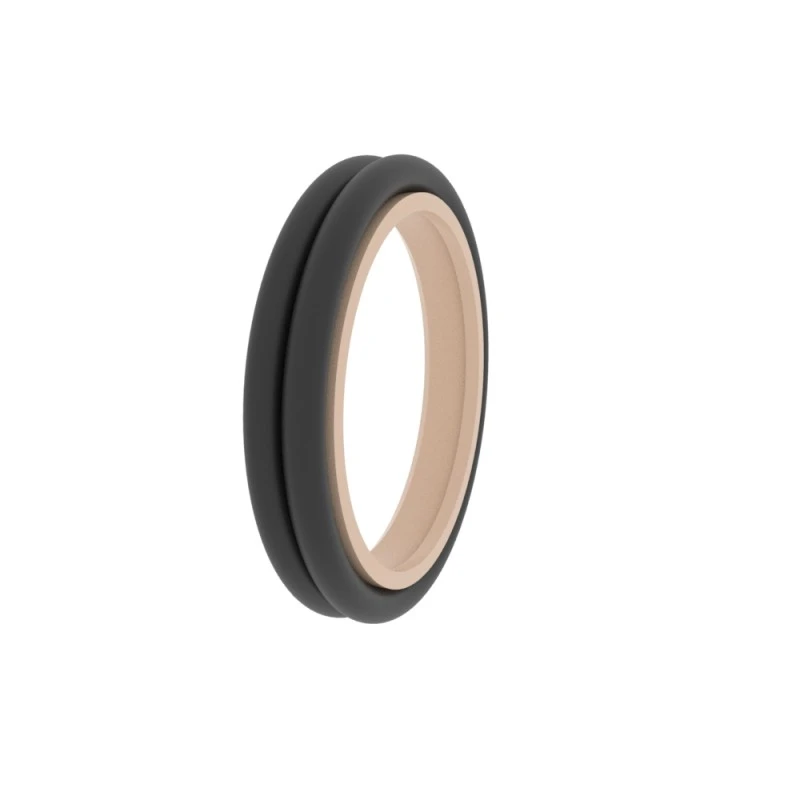

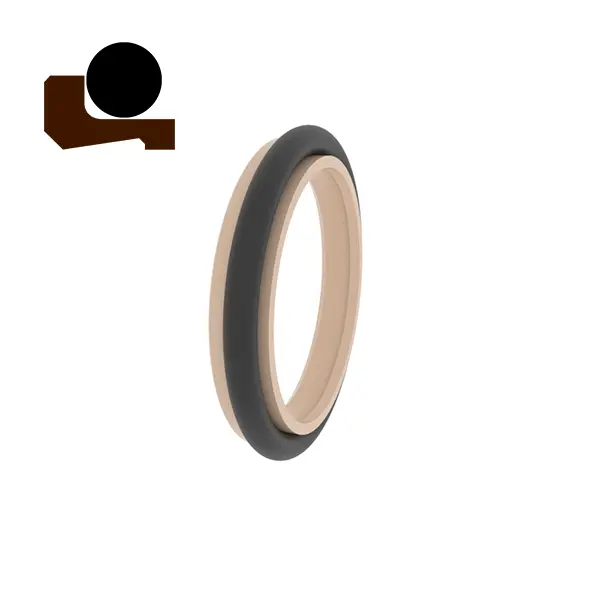

আরসিএ 115
অর্ডার আকার
ΦD ...... বাইরের ব্যাস
ΦD1 ...... বাইরের ব্যাস
ΦD ...... অভ্যন্তরীণ ব্যাস
L ...... খাঁজ প্রস্থ
| পৃষ্ঠ সমাপ্তি | R tmax (μm) | রা (μm) |
| স্লাইডিং পৃষ্ঠের মিলে যাওয়া রাবার/পলিউরেথেন সিলগুলি স্লাইডিং পৃষ্ঠের ম্যাচিং পিটিএফই সিলগুলি | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| খাঁজ নীচে খাঁজ পাশ | ≤6.3 ≤15 | ≤1.6 ≤3 |
| টিপি প্রোফাইল সমর্থন দৈর্ঘ্য অনুপাত | 50%-95% |
|
| সহনশীলতা | |
| ΦD1 এইচ 11 | L <10 মিমি +0.2 |
| H এইচ 11 | L ＞ 10 মিমি +0.3 |
অর্ডার উদাহরণ

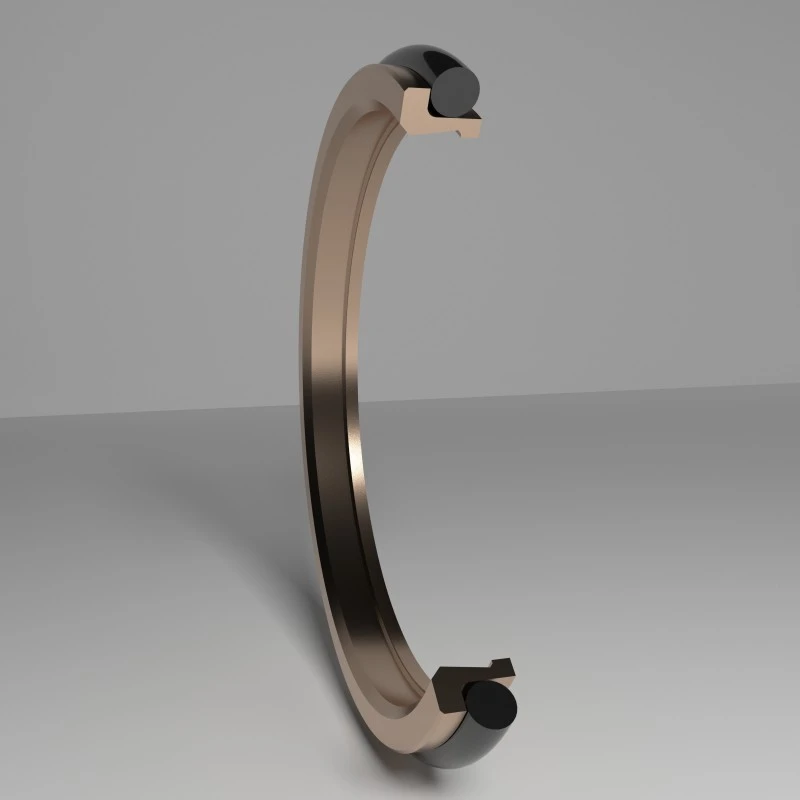

মডেল: আরসিএ 115
খাঁজ আকার/মোট ধুলা সিল উচ্চতা: 100x108.8x6
উপাদান: ptfe3+nbr
সিলের ধরণ: আরসিএ 115, আরসিএ 118
প্রধান অ্যাপ্লিকেশন: রাসায়নিক শিল্প, খাদ্য শিল্প এবং সার্ভো ভালভ
সুবিধাগুলি: কম ঘর্ষণ সহগ, কোনও ক্রাইপিং, ছোট ইনস্টলেশন স্থান, দীর্ঘ পরিধান-প্রতিরোধী জীবন এবং কাজের সময় দুর্দান্ত সমন্বয় এবং অবস্থানের ক্ষমতা।
উপাদান: টেট্রাফ্লুওরোথিলিন, নাইট্রাইল রাবার বা ফ্লুরিন রাবার
| সিল খাঁজ উদাহরণ | নিম্নলিখিত স্ট্যান্ডার্ড খাঁজ মাত্রা (আকারের পরিসীমা মধ্যে যে কোনও আকারের ধুলা সীল উত্পাদন করা যেতে পারে) | |||||||
 |
আরসিএ 115
|
ΦD | ΦD | L | ডি 1 | a | ও-রিং | |
| 6-11.9 |
ΦD+4.8 | 3.7 | ডি+1.5 | 2 | 1.78 | |||
| 12-64.9 |
ΦD+6.8 | 5.0 | ডি+1.5 | 2 | 2.62 | |||
|

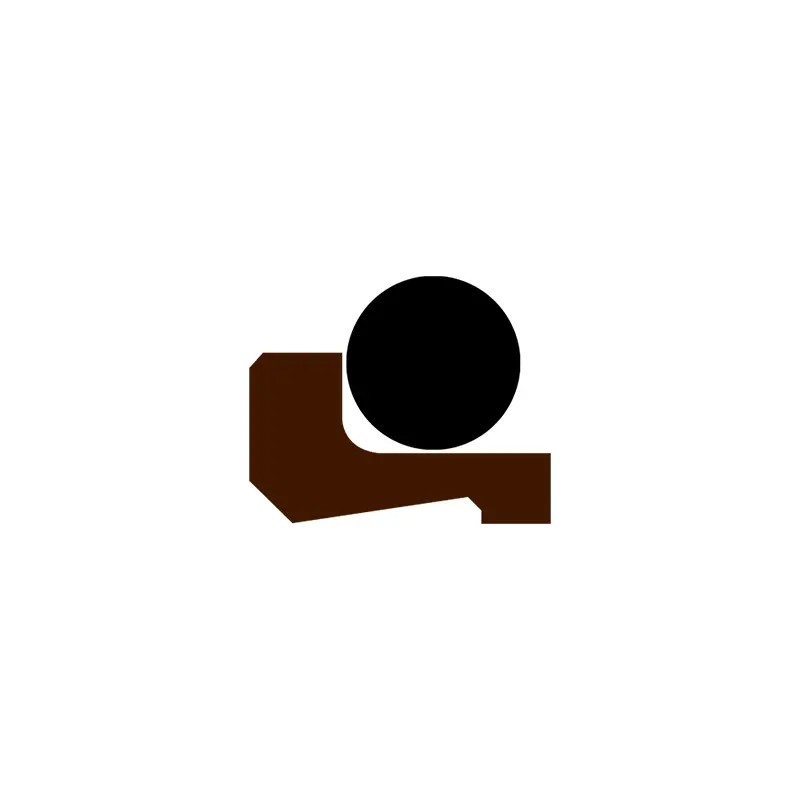

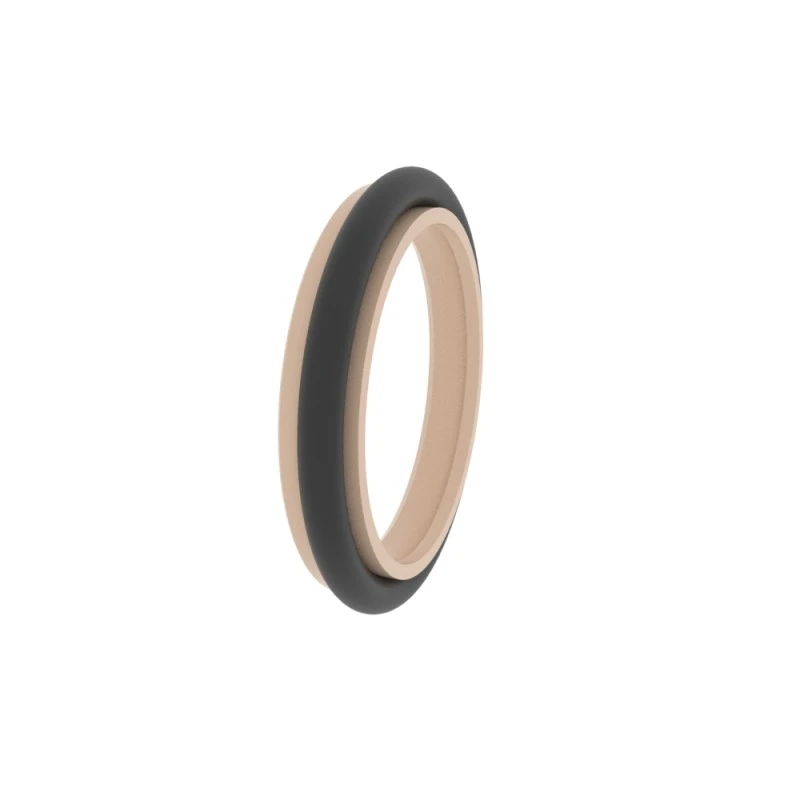

আরসিএ 116
|
65-250.9 | ΦD+8.8 | 6.0 | ডি+1.5 | 3 | 3.53 | ||
| 251-420.9 | ΦD+12.2 | 8.4 | ডি+2 | 3 | 5.33 | |||
| 421-650.9 | ΦD+16.0 | 11.0 | ডি+2 | 4 | 7.00 | |||
| ≥150 | ΦD+20.0 | 12.0 | ডি+2.5 | 5 | 8.40 | |||
