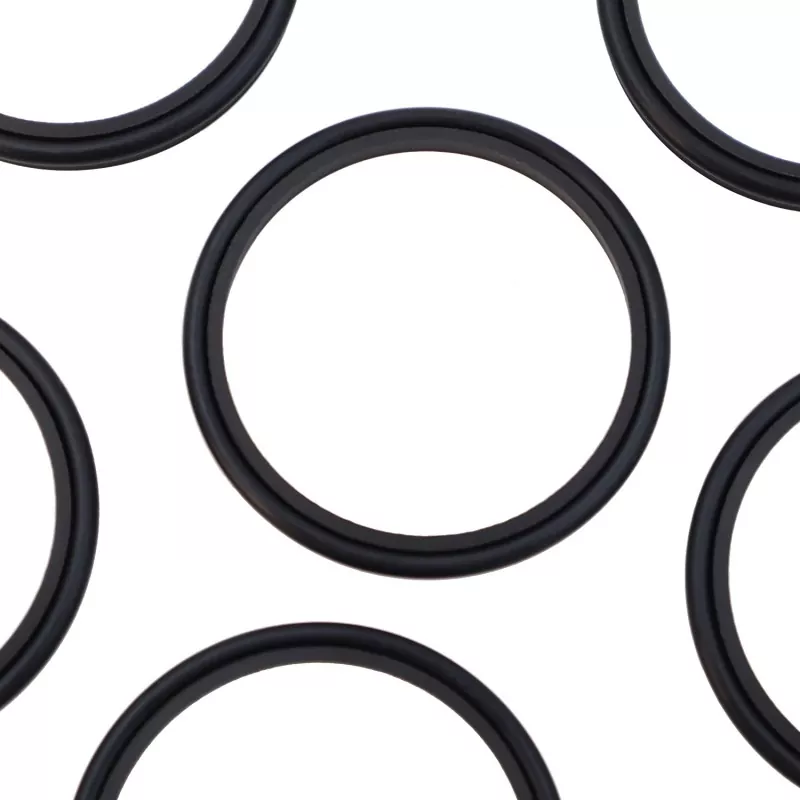

একক ঠোঁট সম্মিলিত সম্মার্জনী সীল

চাপ (MPa)

তাপমাত্রা (°সে)

গতি m/s

মিডিয়া

-

-35 থেকে +100 (এনবিআর ও-রিং সহ)

6

হাইড্রোলিক তেল, ইমালসন, জল, ইত্যাদি

-20 থেকে +200 (FKM ও-রিং সহ)

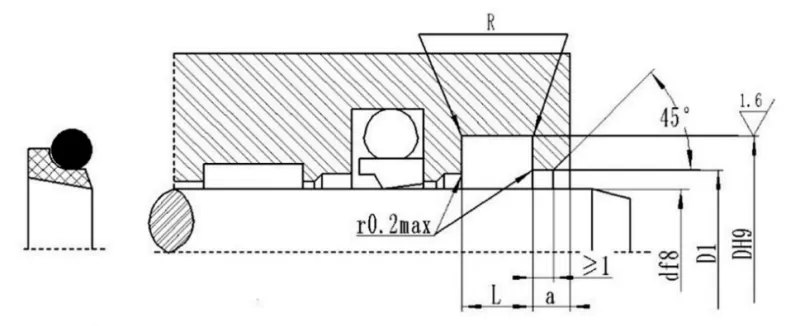

খাদ ব্যাস পরিসীমা

d f8

খাঁজ ব্যাস

D H9

খাঁজ প্রস্থ

L+0.2

ক্লিয়ারেন্স গর্ত ব্যাস

D1 H11

খোলার প্রস্থ পরিষ্কার করুন

একটি ≥

কোণার ব্যাসার্ধ

আর≤

ও-রিং

ক্রস-সেকশন ব্যাস

করতে

4~11

d+4.8

3.7

d+1.5

2

0.4

1.80

12~64

d+6.8

5.0

d+1.5

2

0.7

2.65

65~250

d+8.8

6.0

d+1.5

3

1.0

3.55

251~420

d+12.2

8.4

d+2.0

4

1.5

5.30

421~650

d+16.0

11.0

d+2.0

4

1.5

7.00

651~1500

d+20.0

14.0

d+2.5

5

2.0

8.60
