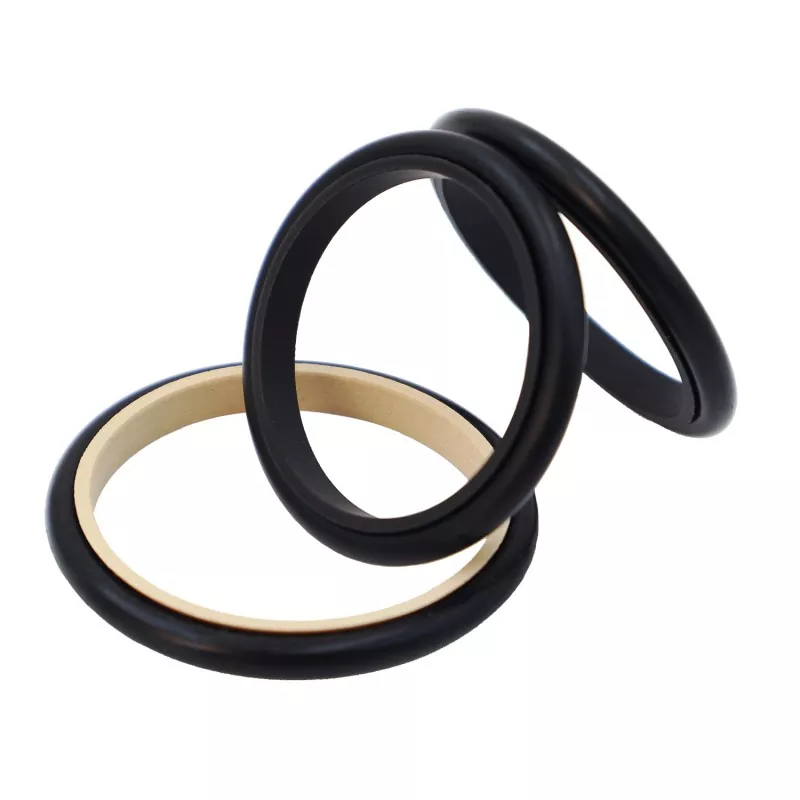

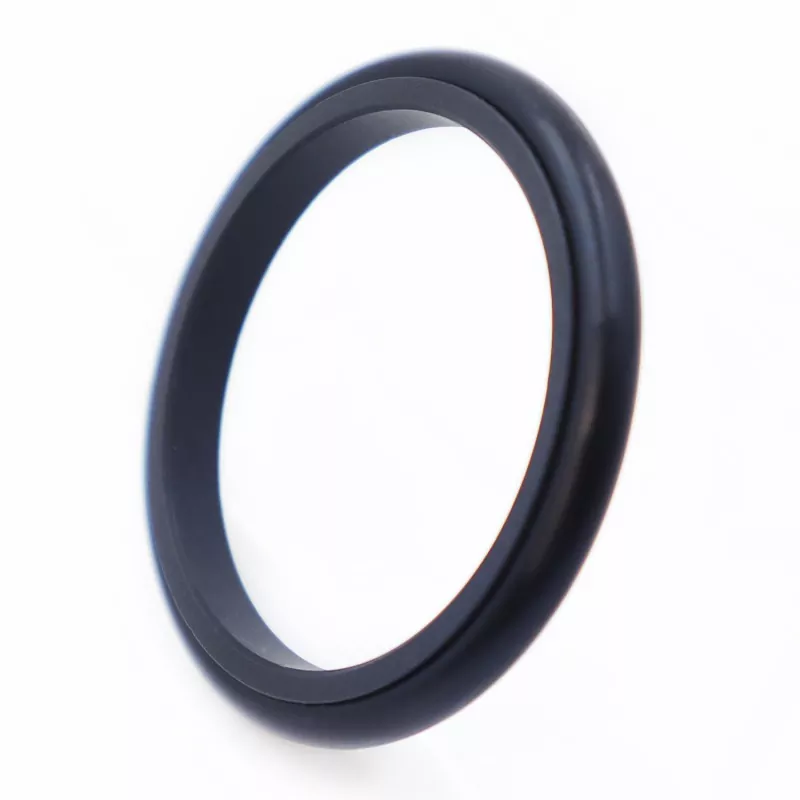

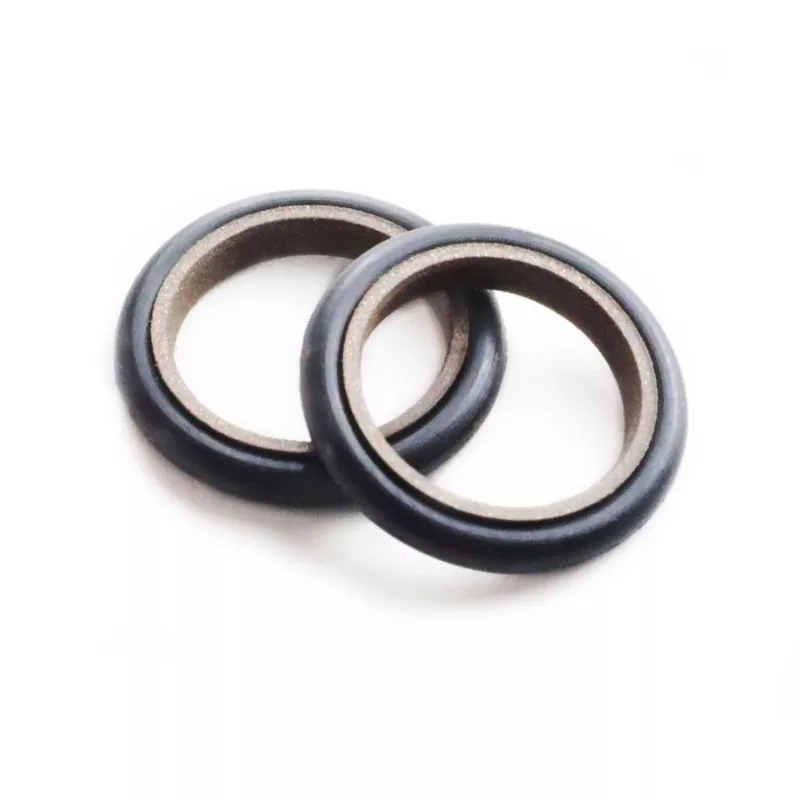

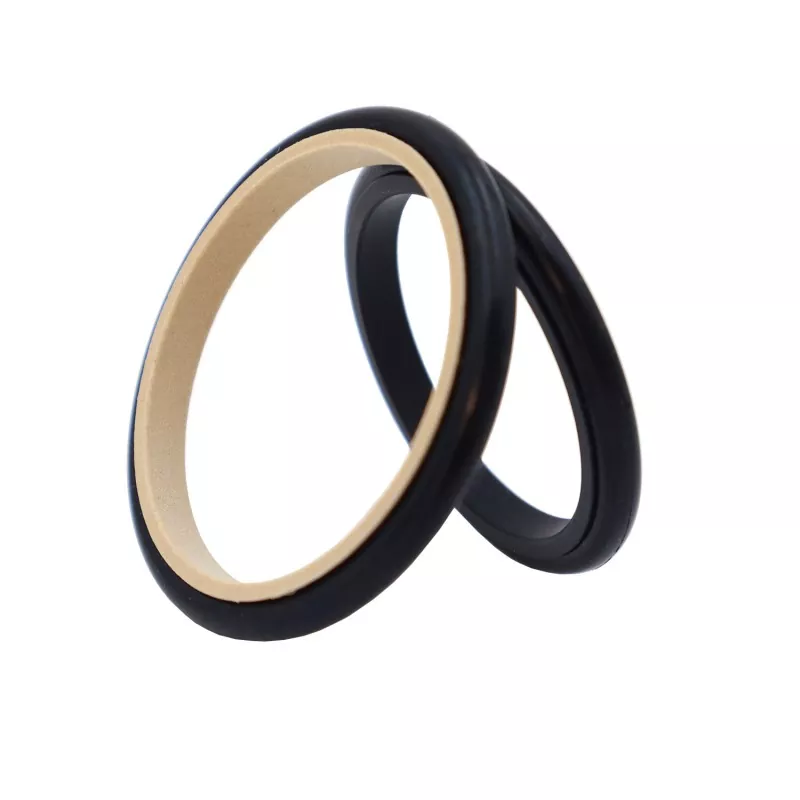

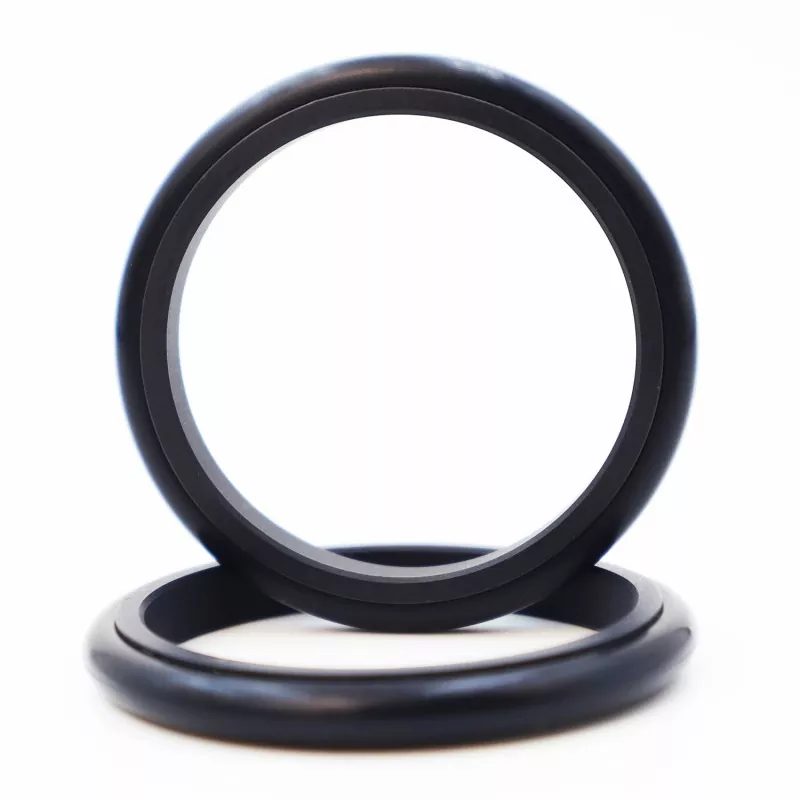

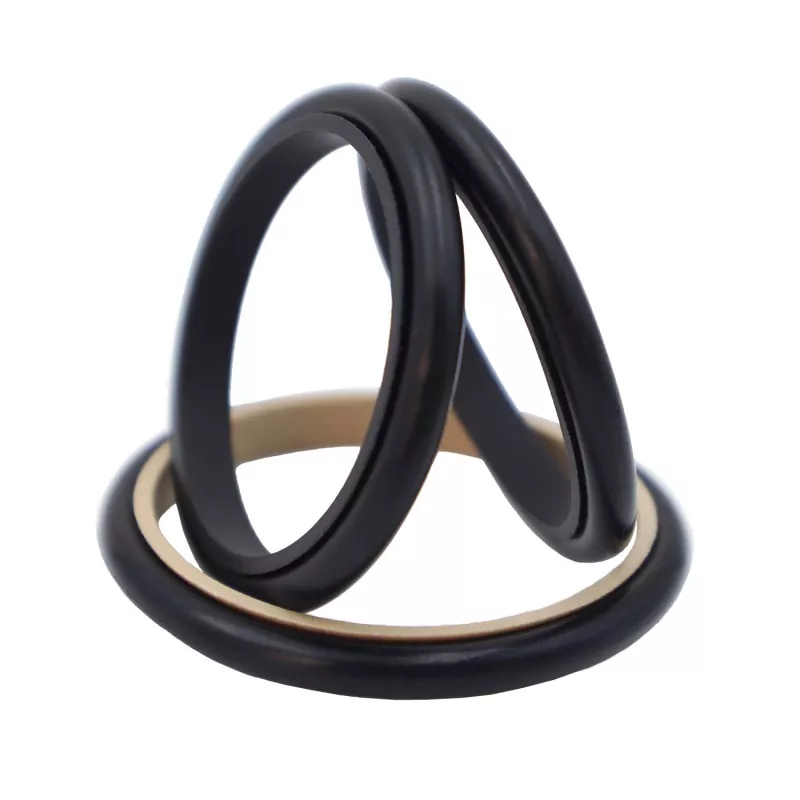

ক্যাপ কম্বিনেশন সিলে একটি PTFE ক্যাপ-আকৃতির সীল রিং এবং একটি রাবার ও-রিং রয়েছে, যা হাইড্রোলিক এবং বায়ুসংক্রান্ত রিসিপ্রোকেটিং অ্যাপ্লিকেশনগুলিতে দ্বিমুখী চাপ সিল করার জন্য ডিজাইন করা হয়েছে। ও-রিং রেডিয়াল বল প্রদান করে এবং সীল রিং এর পরিধানের জন্য ক্ষতিপূরণ দেয়; সিল রিংটিতে একটি পাতলা-ঠোঁটের নকশা রয়েছে যা চমৎকার ফলো-আপ ক্ষতিপূরণের ক্ষমতা প্রদান করে, যার ফলে উচ্চতর সিলিং কর্মক্ষমতা হয়। এটি স্ট্যান্ডার্ড GB1235 ও-রিং গ্রুভের সাথে সামঞ্জস্যপূর্ণ। 30 মিমি থেকে ছোট রড ব্যাসের জন্য, একটি বিভক্ত-টাইপ (খোলা) খাঁজ নকশা ব্যবহার করা উচিত।
এই সীলটি হাইড্রোলিক এবং বায়ুসংক্রান্ত অপারেটিং অবস্থার উভয়ের জন্য উপযুক্ত এবং দ্বিমুখী চাপ সিলিং সমর্থন করে। এটি কম ঘর্ষণ, ন্যূনতম বিরতি প্রতিরোধ, স্টিক-স্লিপ ছাড়াই মসৃণ অপারেশন, তেল-মুক্ত তৈলাক্তকরণের জন্য উপযুক্ততা এবং দীর্ঘ পরিষেবা জীবন এর মতো সুবিধা প্রদান করে। এটি ন্যূনতম ইনস্টলেশন স্থান প্রয়োজন এবং সহজ disassembly এবং রক্ষণাবেক্ষণের জন্য অনুমতি দেয়।
নির্বাচন দ্রষ্টব্য: 30 মিমি বা তার কম রড ব্যাস সহ অ্যাপ্লিকেশনগুলির জন্য, ইনস্টলেশনের জন্য একটি স্প্লিট-টাইপ (খোলা) খাঁজ ব্যবহার করার পরামর্শ দেওয়া হয়।
1. উভয় জলবাহী এবং বায়ুসংক্রান্ত অ্যাপ্লিকেশনের জন্য উপযুক্ত; দ্বিমুখী চাপ সিলিং সমর্থন করে।
2. কম ঘর্ষণ, ন্যূনতম বিরতি প্রতিরোধ, এবং মসৃণ গতি; সমান গতিশীল এবং স্ট্যাটিক ঘর্ষণ; কোন লাঠি-স্লিপ
3. দীর্ঘ সেবা জীবন; তেল-মুক্ত তৈলাক্তকরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত।
4. কম্প্যাক্ট নকশা; সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ।
সীমা মান একই সাথে ঘটতে হবে না.
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি (মি/সেকেন্ড) |
মিডিয়া |
|
≤20 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
খনিজ-ভিত্তিক জলবাহী তেল, অগ্নি-প্রতিরোধী তরল (HFA/HFB), গ্যাস, ইত্যাদি। |
|
-20 থেকে +180 (FKM ও-রিং সহ) |
1. সহগামী ও-রিং-এর জন্য উপকরণগুলির মধ্যে রয়েছে: R01 নাইট্রিল রাবার (NBR), R02 ফ্লুরোরাবার (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE3; বিকল্প উপকরণগুলির মধ্যে রয়েছে PTFE1, PTFE2 এবং PTFE4।
অর্ডার মডেল: RC13—80-PTFE3—R01 বা SPNC-80-PTFE3—R01
RC13/SPNC - মডেল 80 - শ্যাফ্ট ব্যাস dPTFE3 - PTFE মেটেরিয়াল কোড R01 - ও-রিং মেটেরিয়াল কোড
পণ্যগুলি স্পেসিফিকেশন টেবিলে তালিকাভুক্ত যে কোনও আকারে তৈরি করা যেতে পারে।
|

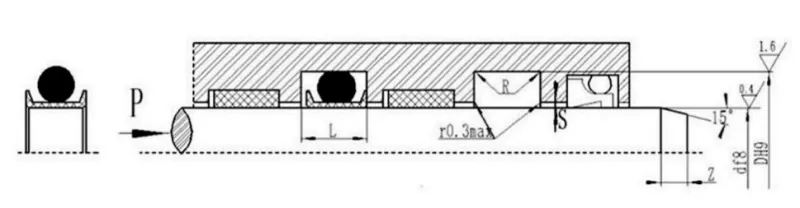

খাদ ব্যাস পরিসীমা d f8 |
খাঁজ ব্যাস D H9 |
খাঁজ প্রস্থ L+0.2 |
কোণার ব্যাসার্ধ Rmax |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং তারের ব্যাস d0 |
|
|
জলবাহী অ্যাপ্লিকেশনের জন্য |
কম-ঘর্ষণ বায়ুসংক্রান্ত এবং জলবাহী অ্যাপ্লিকেশনের জন্য |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
