উচ্চ-চাপের সীল তৈরিতে বিশেষজ্ঞ হিসাবে, রুইচেন সিলিং "ফুট-টাইপ কম্বাইন্ড সিল" অফার করে। সিলিং রিংটিতে একটি পাতলা-ঠোঁটের কাঠামো রয়েছে যা চমৎকার গতিশীল ক্ষতিপূরণের ক্ষমতা প্রদান করে। এর অনন্য পা-আকৃতির সিলিং পৃষ্ঠ - একটি কীলক-আকৃতির খাঁজকে অন্তর্ভুক্ত করে - দূষণ প্রতিরোধ ক্ষমতা বাড়ায় এবং ঘর্ষণ কমায়; এই বিশেষ নকশা উল্লেখযোগ্যভাবে চাপ প্রতিরোধ ক্ষমতা বাড়ায়, এটি উচ্চ-চাপ এবং অতি-উচ্চ-চাপ প্রয়োগের জন্য উপযুক্ত করে তোলে। দ্রষ্টব্য: এই সীল বন্ধ grooves মধ্যে ইনস্টলেশনের জন্য উপযুক্ত নয়.
আমরা ইঞ্জিনিয়ারিং সরঞ্জাম ক্রেতাদের কাছ থেকে নির্বাচন এবং বাল্ক অর্ডার সম্পর্কিত অনুসন্ধানগুলিকে স্বাগত জানাই।

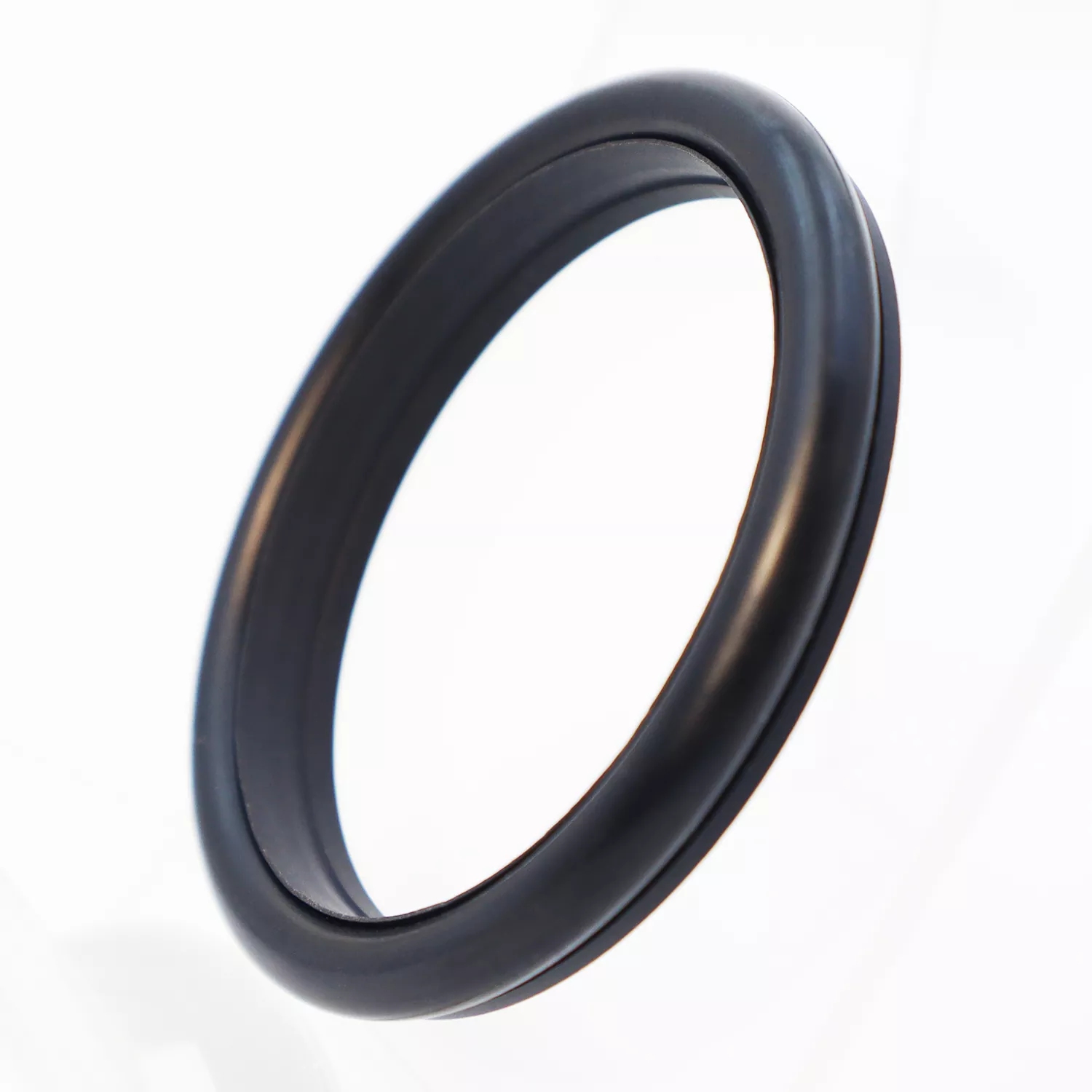

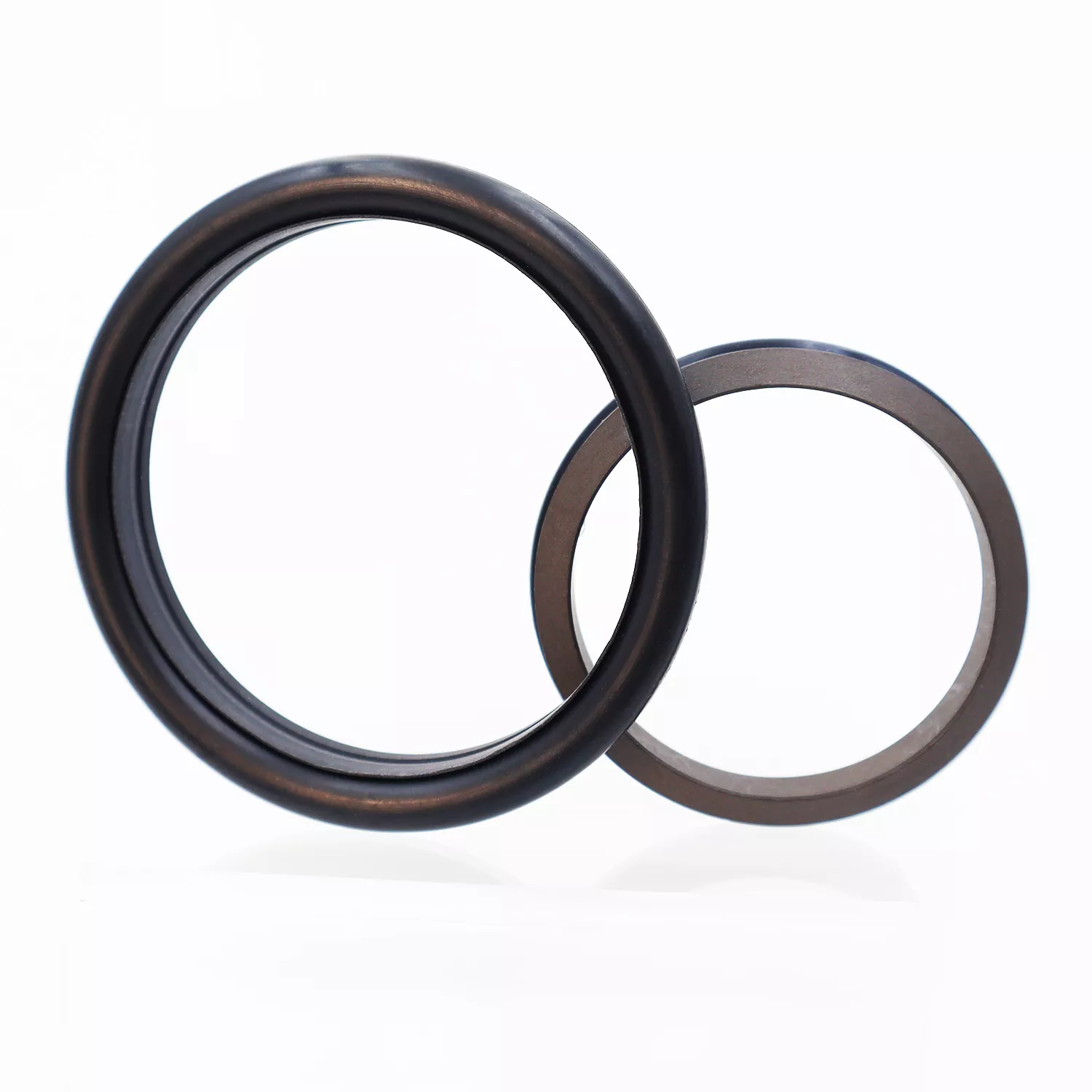

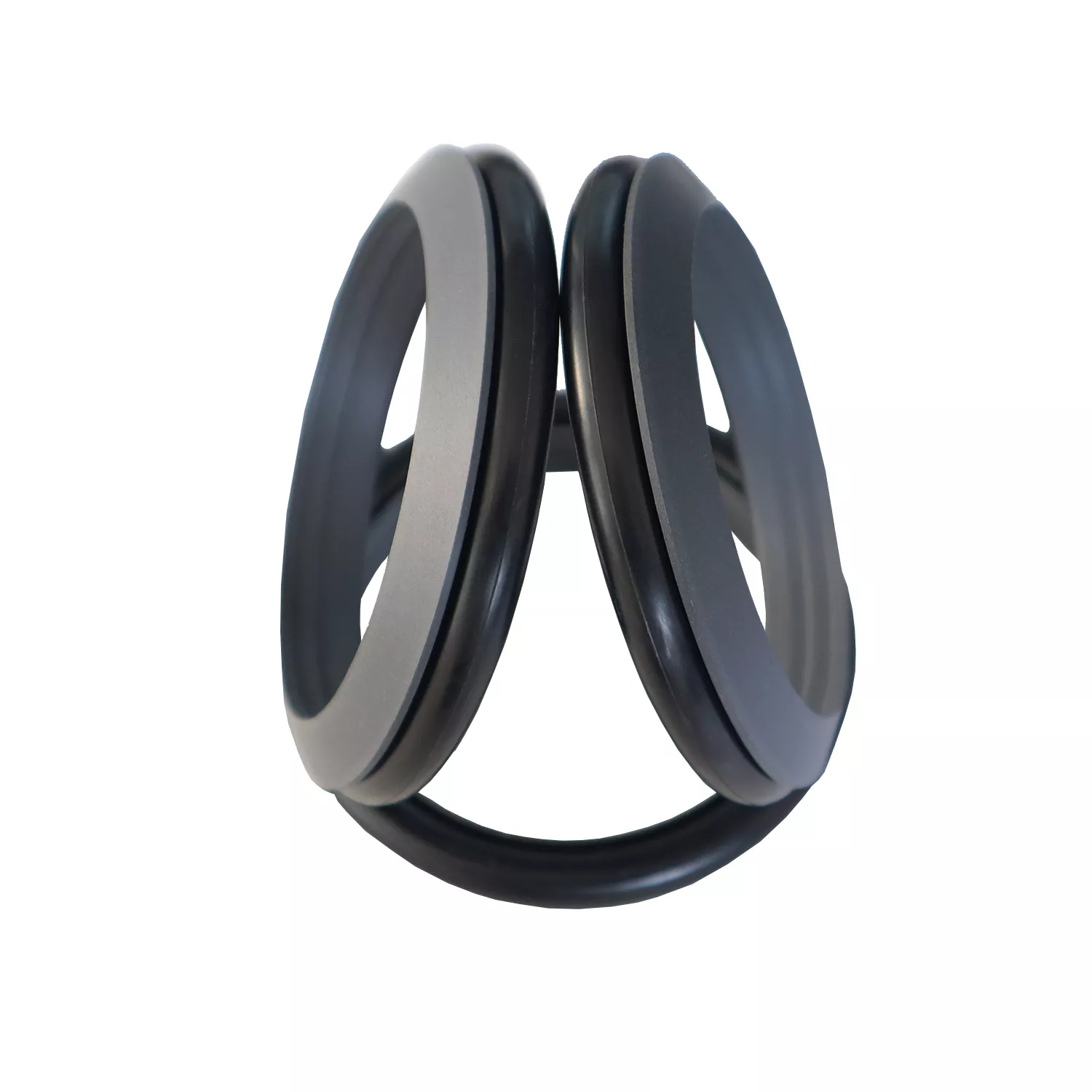

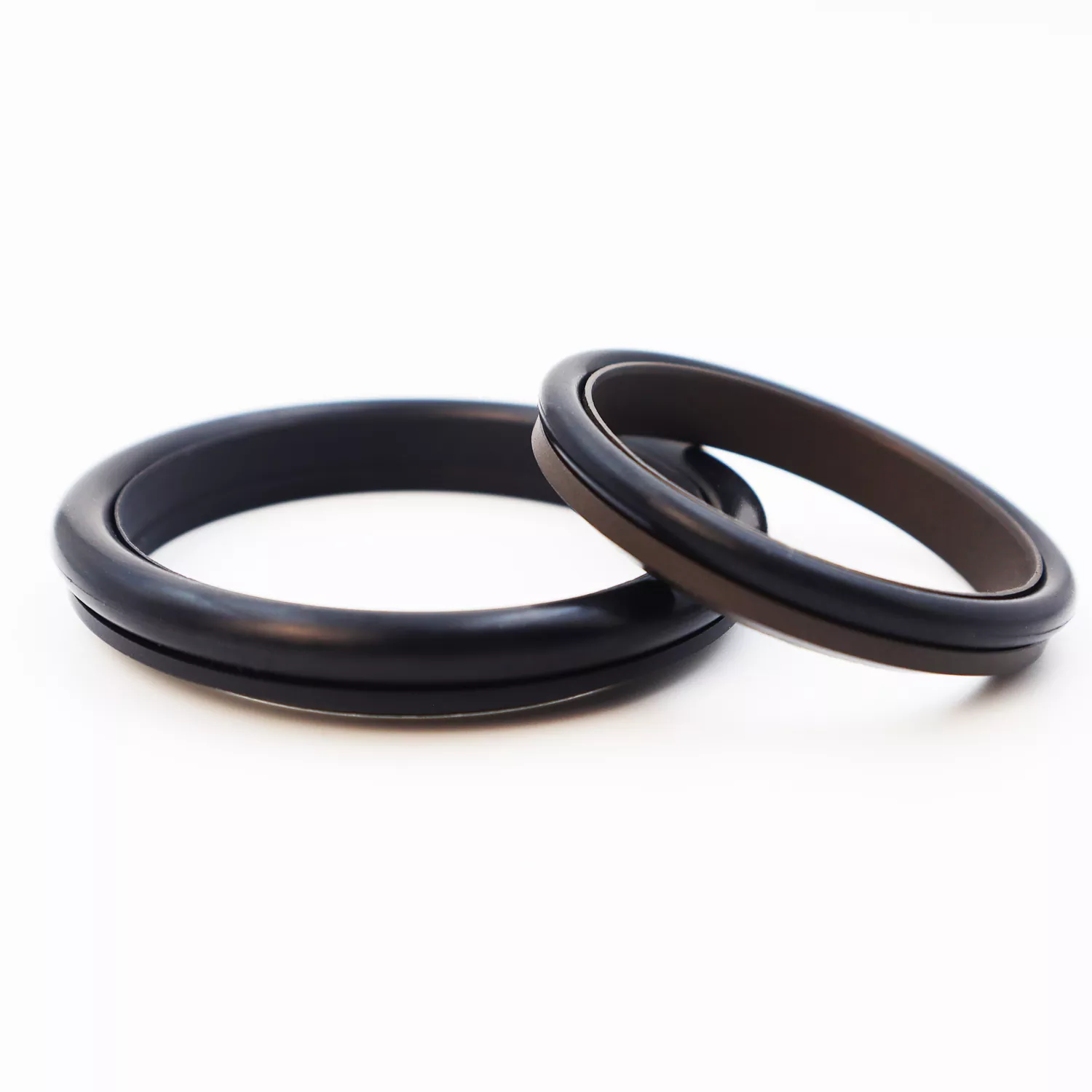

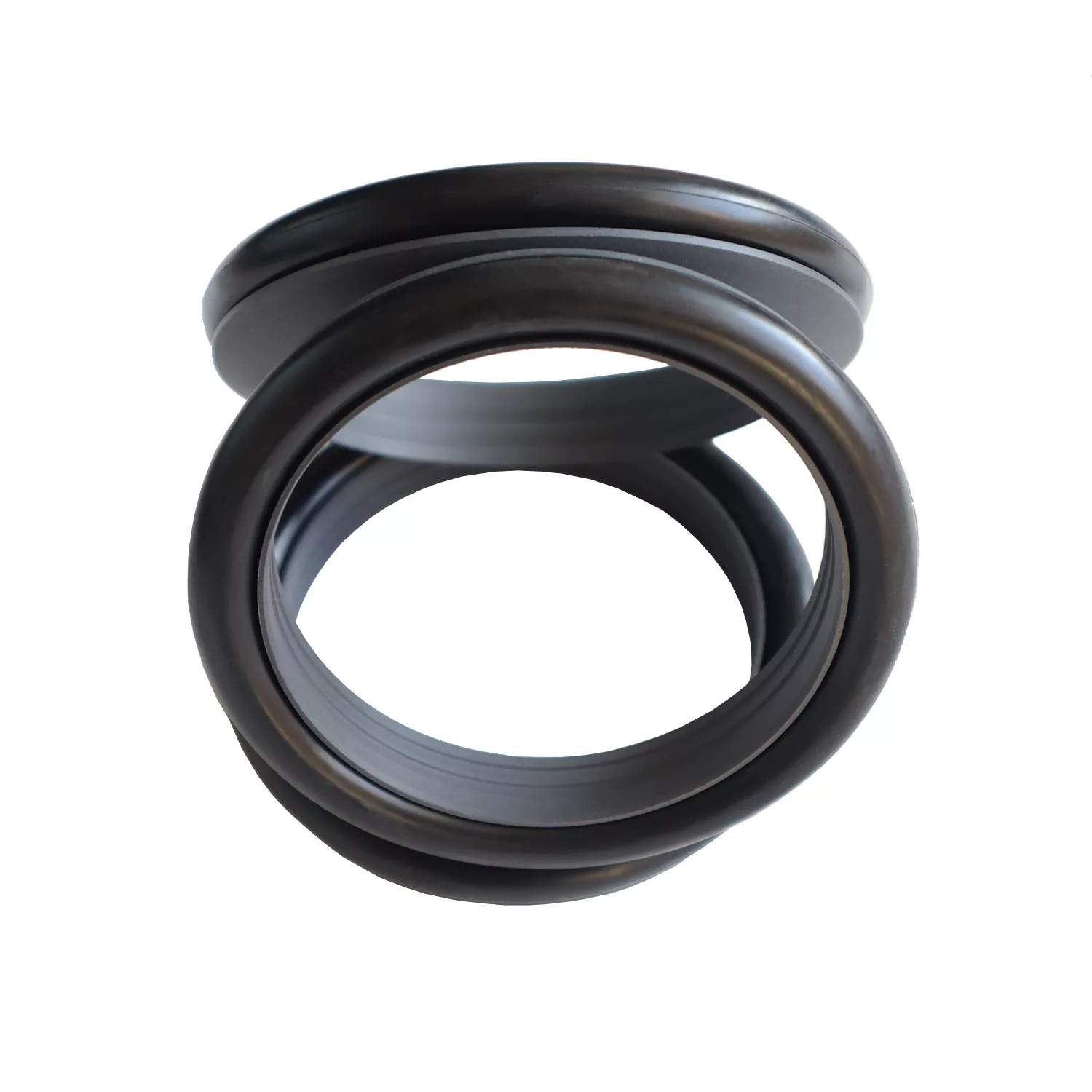

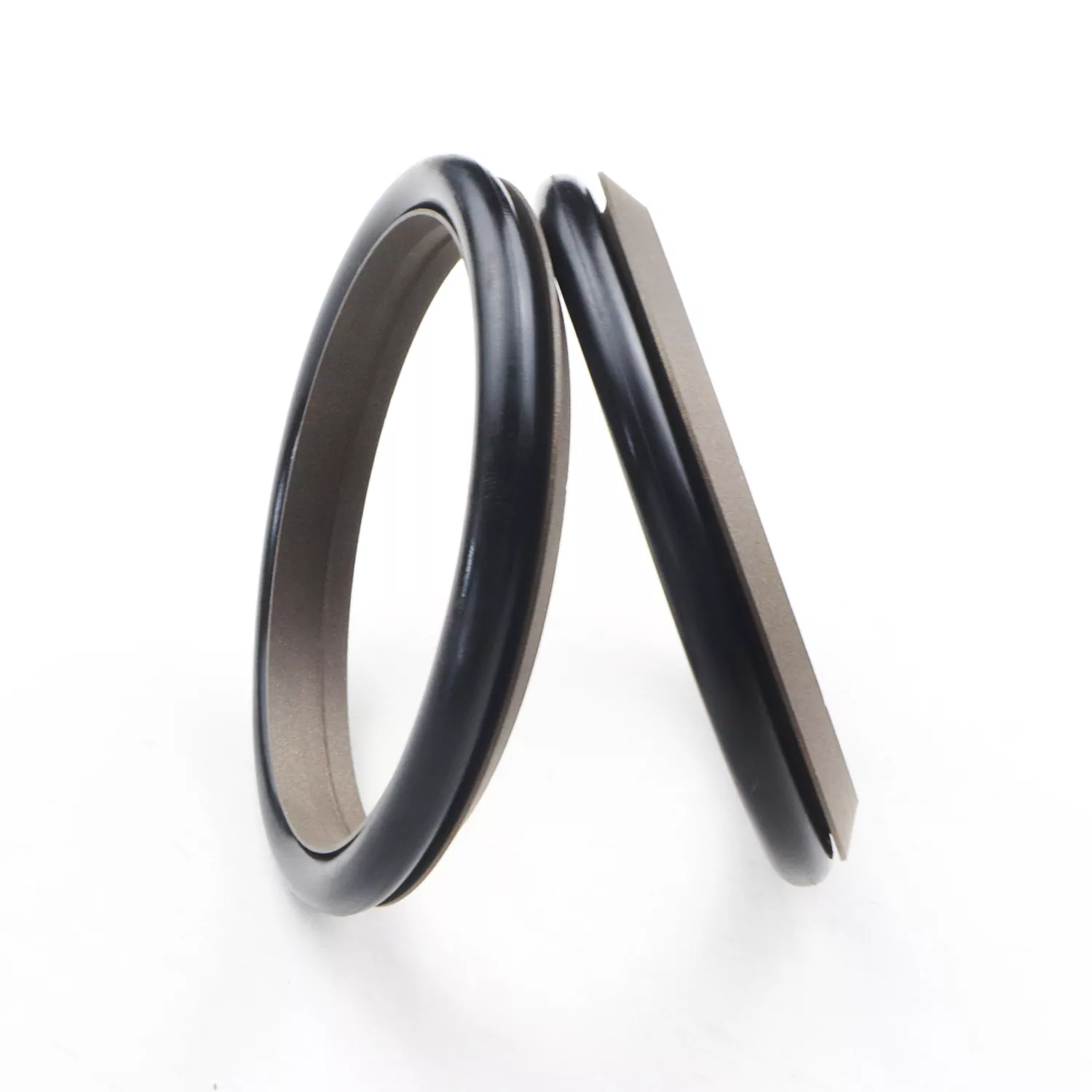

ফুট-টাইপ কম্বাইন্ড সীল-এ একটি পা-আকৃতির সিলিং রিং থাকে (PTFE বা PTFE কম্পোজিট দিয়ে তৈরি) একটি রাবার ও-রিং দিয়ে যুক্ত; এটি হাইড্রোলিক এবং বায়ুসংক্রান্ত আদান-প্রদানকারী অ্যাপ্লিকেশনগুলিতে একক-অভিনয় সিলিংয়ের জন্য ডিজাইন করা হয়েছে।
এটিকে RC03 সিরিজ এবং RC04 সিরিজে (যা GB1235 সিরিজের O-রিং ব্যবহার করে) সাথে থাকা O-রিং এর উপর ভিত্তি করে শ্রেণীবদ্ধ করা হয়েছে। সিলিং রিংটিতে একটি পাতলা-ঠোঁটের নকশা রয়েছে যা উচ্চতর গতিশীল ক্ষতিপূরণ প্রদান করে, যার ফলে দুর্দান্ত সিলিং কার্যকারিতা পাওয়া যায়। পায়ের আকৃতির সিলিং পৃষ্ঠের কীলক-আকৃতির খাঁজ ঘর্ষণ হ্রাস করার সময় সিলিং অখণ্ডতা এবং দূষণ প্রতিরোধের উন্নতি করে। স্ট্রাকচারাল ডিজাইন সিলের চাপ-হ্যান্ডলিং ক্ষমতাকেও উন্নত করে। সাধারণত, এটি বন্ধ grooves মধ্যে ইনস্টল করা যাবে না.
1. উভয় জলবাহী এবং বায়ুসংক্রান্ত অ্যাপ্লিকেশনের জন্য উপযুক্ত
2. উচ্চ-চাপ এবং নিম্ন-চাপ পরিবেশ উভয় ক্ষেত্রেই চমৎকার sealing কর্মক্ষমতা
3. কম ঘর্ষণ; ন্যূনতম স্টার্ট-আপ প্রতিরোধ এবং মসৃণ আন্দোলন; সমান গতিশীল এবং স্ট্যাটিক ঘর্ষণ; কোন লাঠি-স্লিপ প্রভাব
4. দীর্ঘ সেবা জীবন; তেল-মুক্ত তৈলাক্তকরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত
5. উচ্চ-চাপ এবং অতি-উচ্চ-চাপ সিলিং প্রয়োজনীয়তা পরিচালনা করতে সক্ষম
সীমাবদ্ধ মান একই সাথে ঘটতে হবে না।
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি (মি/সেকেন্ড) |
মিডিয়া |
|
≤100 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
হাইড্রোলিক তেল, অগ্নি-প্রতিরোধী তরল (HFA/HFB), গ্যাস, ইত্যাদি। |
|
-20 থেকে +180 (FKM ও-রিং সহ) |
1. সামঞ্জস্যপূর্ণ ও-রিং উপকরণগুলির মধ্যে রয়েছে: RO1 নাইট্রিল রাবার (NBR), RO2 ফ্লুরোরাবার (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE3; অন্যান্য উপলব্ধ বিকল্পগুলির মধ্যে রয়েছে PTFE2, PTFE4, এবং অন্যান্য উচ্চ-কর্মক্ষমতাসম্পন্ন উপকরণ।
অর্ডার মডেল: RC03—80x89x10-PTFE3-R01

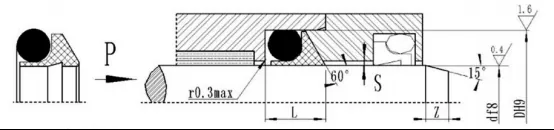

মডেল - রড ব্যাস x খাঁজ ব্যাস x খাঁজ প্রস্থ PTFE3 - পরিবর্তিত PTFE উপাদান কোড R01 - ও-রিং উপাদান কোড
পণ্যগুলি স্পেসিফিকেশন টেবিলে তালিকাভুক্ত যে কোনও আকারে তৈরি করা যেতে পারে।
|
d f8 |
D H9 |
L+0.2 |
Smax |
জেমিন |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
দ্রষ্টব্য: 1. চাপের জন্য >60 MPa, সীল বেস এলাকায় একটি H8/f8 ফিট সহনশীলতা ব্যবহার করুন; অতি-উচ্চ-চাপ সিল করার জন্য, Smax <0.05।
2. একটি বন্ধ খাঁজ কাঠামো প্রয়োজন হলে অফিসের সাথে পরামর্শ করুন.
GB1235 ও-রিংগুলির সাথে সামঞ্জস্যপূর্ণ; স্পেসিফিকেশন টেবিলে তালিকাভুক্ত যেকোনো আকারের পণ্য তৈরি করা যেতে পারে।
|
d f8 |
D H9 |
L+0.2 |
Smax |
জেমিন |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
৫~৩৯ |
d+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
