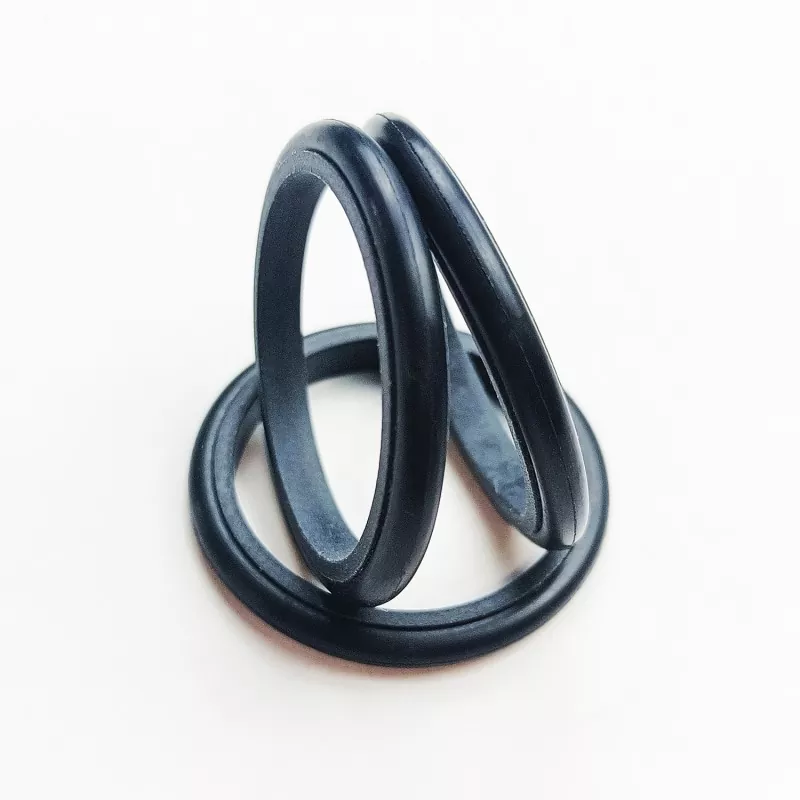

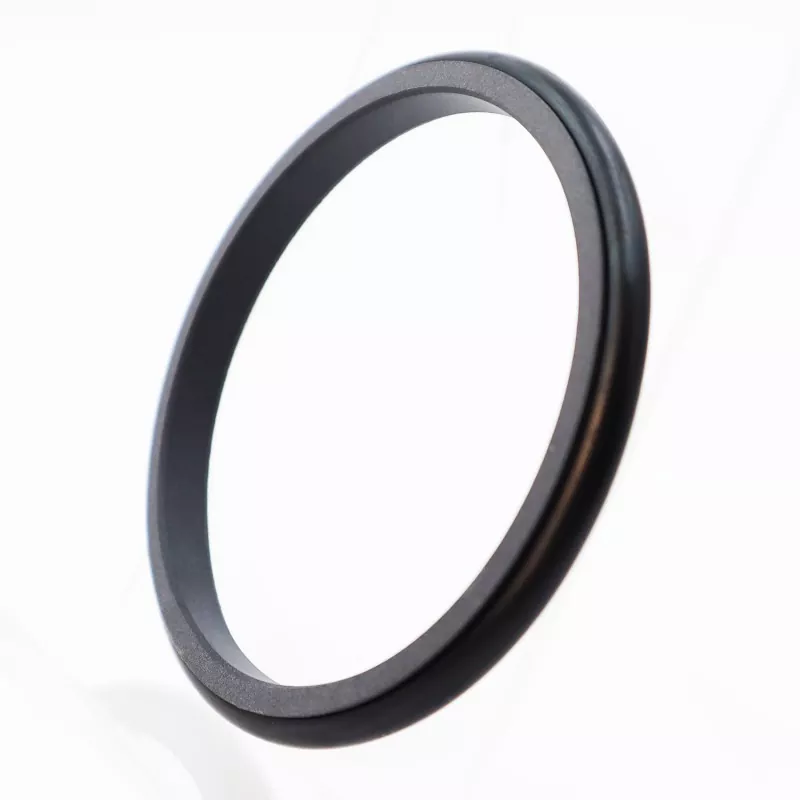

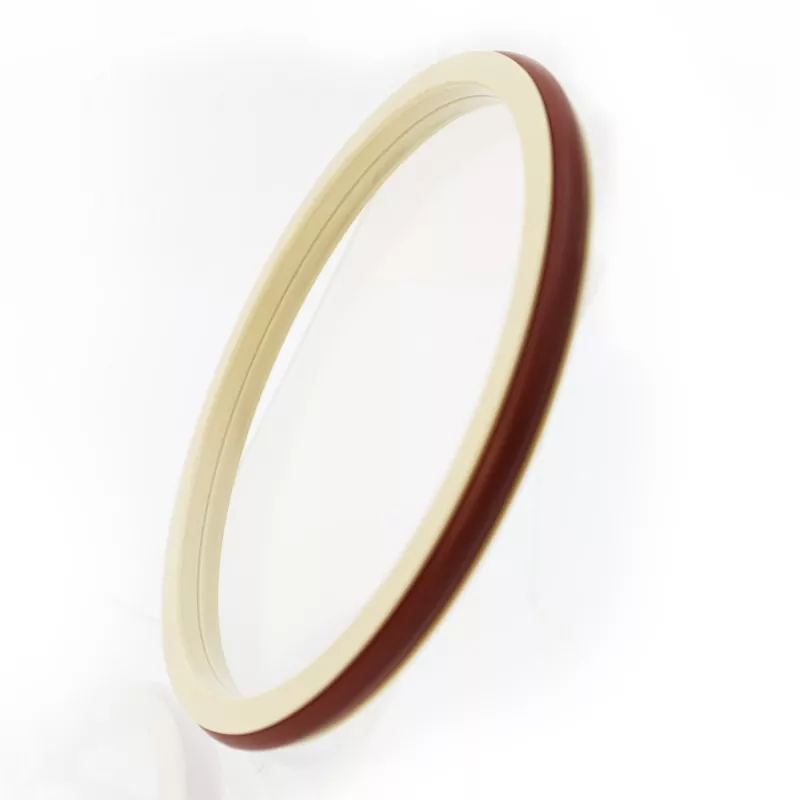

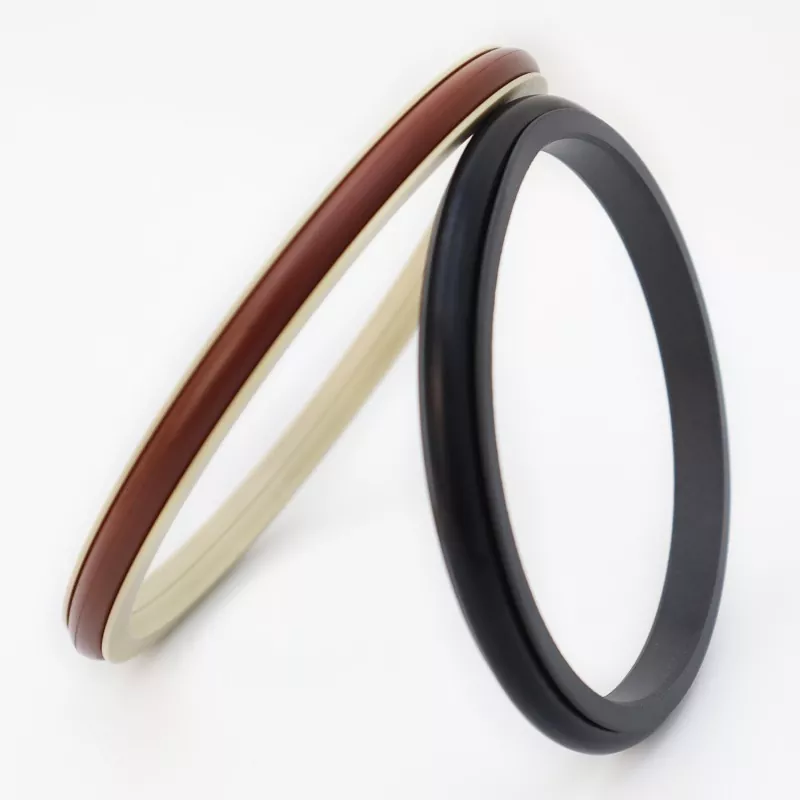

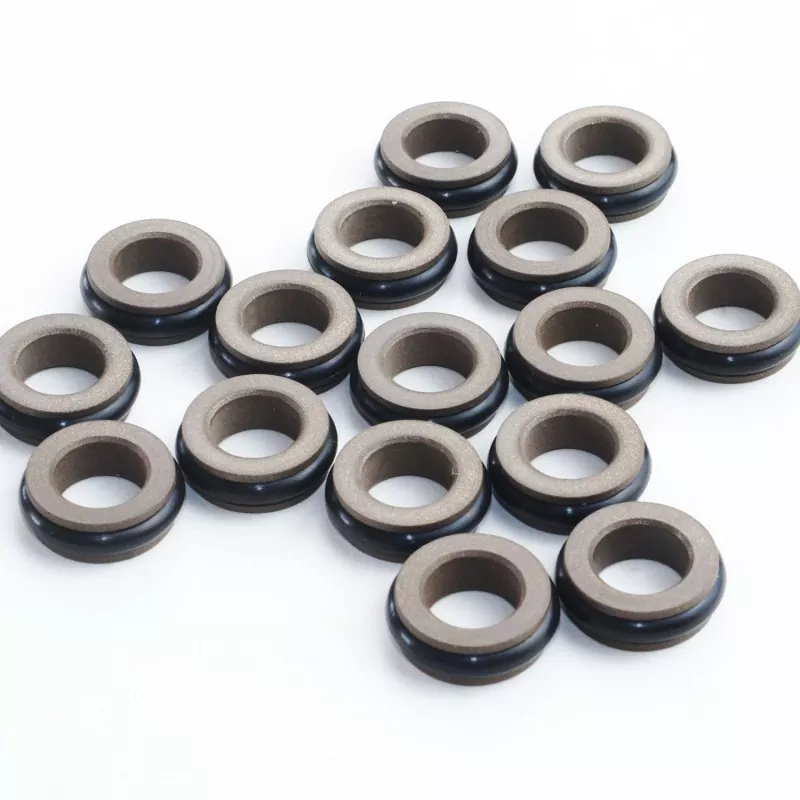

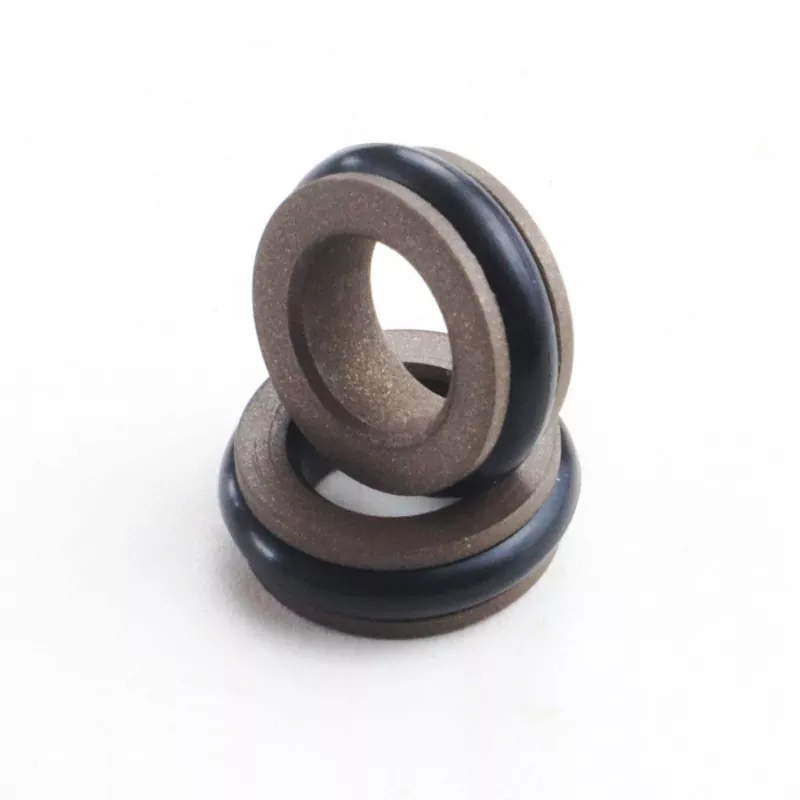

সি-টাইপ কম্বাইন্ড সিল PTFE এবং এর যৌগিক উপাদান দিয়ে তৈরি একটি সি-আকৃতির সিলিং রিং এবং একটি ও-রিং নিয়ে গঠিত। এটি হাইড্রোলিক এবং বায়ুসংক্রান্ত আদান-প্রদান গতি উভয় ক্ষেত্রে দ্বিমুখী চাপ সিল করার জন্য উপযুক্ত। এটি RC06 এবং RC07 সিরিজে পাওয়া যায় (GB1235 সিরিজের ও-রিংগুলির সাথে সামঞ্জস্যপূর্ণ) ম্যাচিং ও-রিংয়ের উপর নির্ভর করে। সিলিং রিংয়ের পাতলা-ঠোঁটের নকশার কারণে, এটিতে ভাল ফলো-ক্ষতিপূরণ ক্ষমতা রয়েছে, যার ফলে দুর্দান্ত সিলিং কার্যকারিতা রয়েছে। সি-টাইপ সিলের প্রতিসম কাঠামো দ্বিমুখী চাপের অধীনে সিল করার অনুমতি দেয়।
1. উভয় জলবাহী এবং বায়ুসংক্রান্ত অ্যাপ্লিকেশনের জন্য উপযুক্ত.
2. উভয় উচ্চ এবং নিম্ন চাপ অ্যাপ্লিকেশনের জন্য চমৎকার sealing কর্মক্ষমতা.
3. কম ঘর্ষণ, কম শুরু প্রতিরোধ, মসৃণ অপারেশন, সমান গতিশীল এবং স্ট্যাটিক ঘর্ষণ, এবং কোন হামাগুড়ি.
4. দীর্ঘ সেবা জীবন; তেল মুক্ত তৈলাক্তকরণ sealing জন্য উপযুক্ত.
5. দ্বিমুখী চাপ sealing জন্য উপযুক্ত.
চরম মান একযোগে ঘটতে হবে না.
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি (মি/সেকেন্ড) |
মিডিয়া |
|
≤100 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
হাইড্রোলিক তেল, অগ্নি-প্রতিরোধী তরল (HFA/HFB), গ্যাস, ইত্যাদি। |
|
-20 থেকে +180 (FKM ও-রিং সহ) |
1. ম্যাচিং ও-রিং উপকরণ: RO1 নাইট্রিল বুটাডিয়ান রাবার (NBR), RO2 ফ্লুরোরাবার (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE3, অন্যান্য ঐচ্ছিক উপকরণ PTFE2, PTFE4, এবং অন্যান্য উচ্চ-কর্মক্ষমতা উপকরণ অন্তর্ভুক্ত।
অর্ডারিং মডেল RC06-80x89.9x9.2-PTFE3—R01
মডেল-রড ব্যাস x খাঁজ ব্যাস x খাঁজ প্রস্থ PTFE3 - পরিবর্তিত PTFE উপাদান কোড R01 ও-রিং উপাদান
স্পেসিফিকেশন টেবিলে তালিকাভুক্ত যেকোনো আকারের পণ্য উত্পাদন করতে পারে।
|

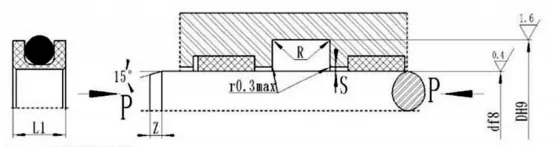

d f8 স্ট্যান্ডার্ড RC06 |
d f8 লাইট-ডিউটি RC06-Q |
d f8 হেভি-ডিউটি RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
জেমিন |
d0 |
|
|
20 এমপিএ |
~40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
৬৩১~৯৯৯ |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
৬৩১~৯৯৯ |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
৬৩১~৯৯৯ |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
দ্রষ্টব্য: 1. খাদ ব্যাসের জন্য ≤ 70 মিমি, খোলা খাঁজ সীল সুপারিশ করা হয়. অবিচ্ছেদ্য (বন্ধ) খাঁজ সীল ইনস্টল করার জন্য, অনুগ্রহ করে ইনস্টলেশন গাইড পড়ুন।
2. চাপের জন্য > 40MPa, সীলের মূল এলাকা Smax একটি H8/f8 ফিট সহনশীলতা ব্যবহার করা উচিত।
ম্যাচিং ও-রিং GB1235 স্পেসিফিকেশন টেবিলে তালিকাভুক্ত যেকোনো আকারের পণ্য তৈরি করতে পারে।
|
খাদ ব্যাস পরিসীমা d f8 |
খাঁজ ব্যাস D H9 |
পরিখা প্রস্থ L+0.2 |
সীল উচ্চতা L1 |
বৃত্তাকার কোণগুলি Rmax |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং তারের ব্যাস d0 |
|
|
20 এমপিএ |
~40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
অর্ডার করার উদাহরণ RC07—80*90.4*9.8-PTFE3-R01
