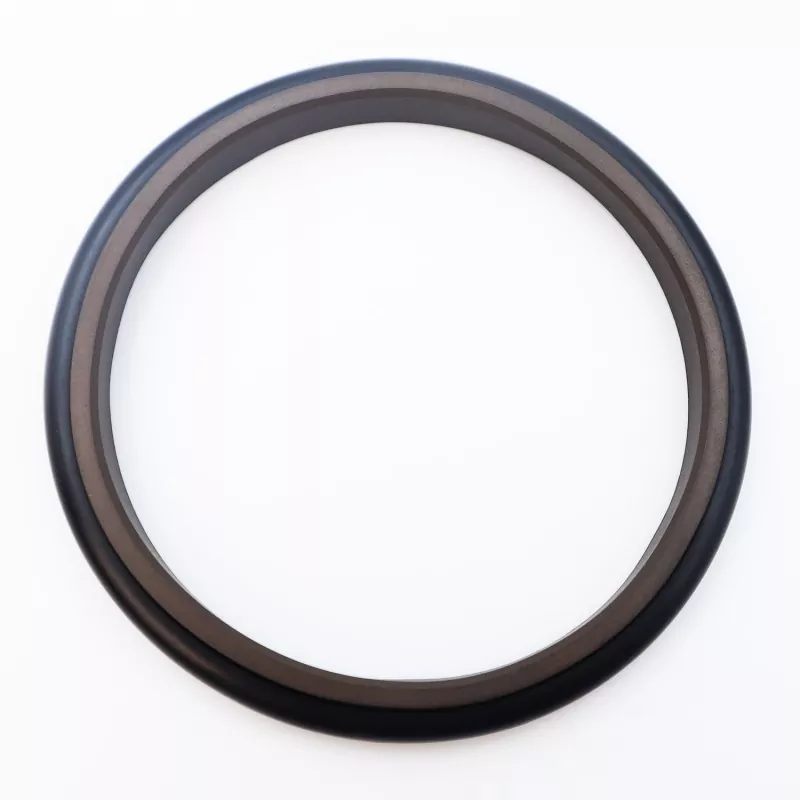

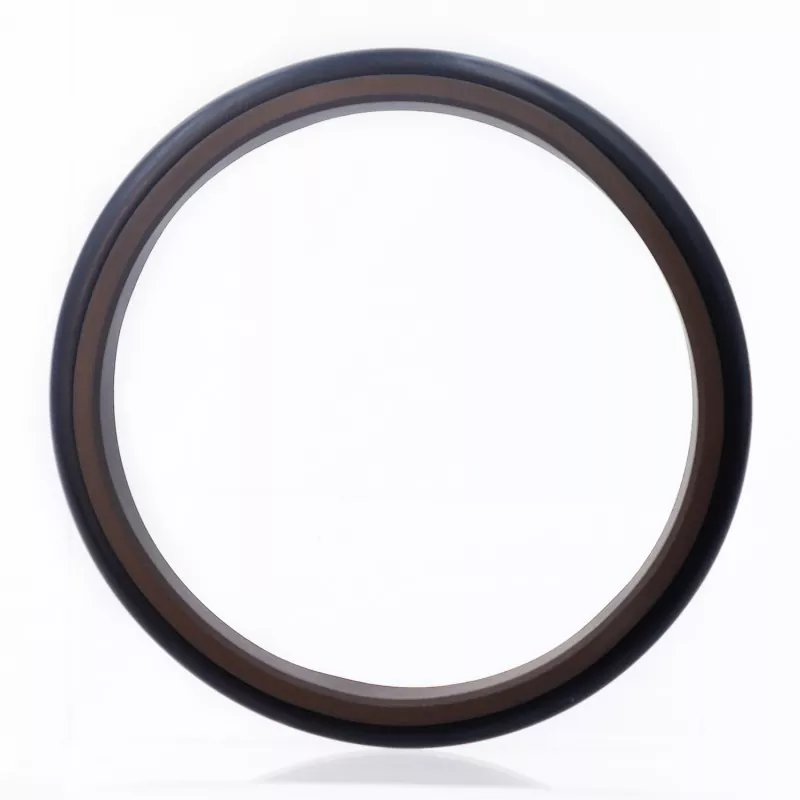

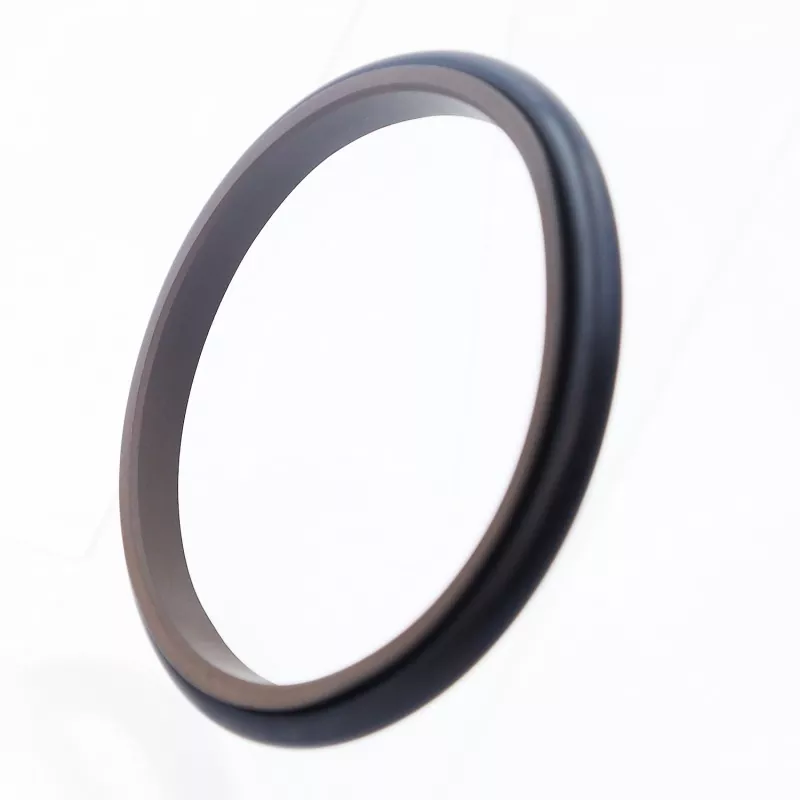

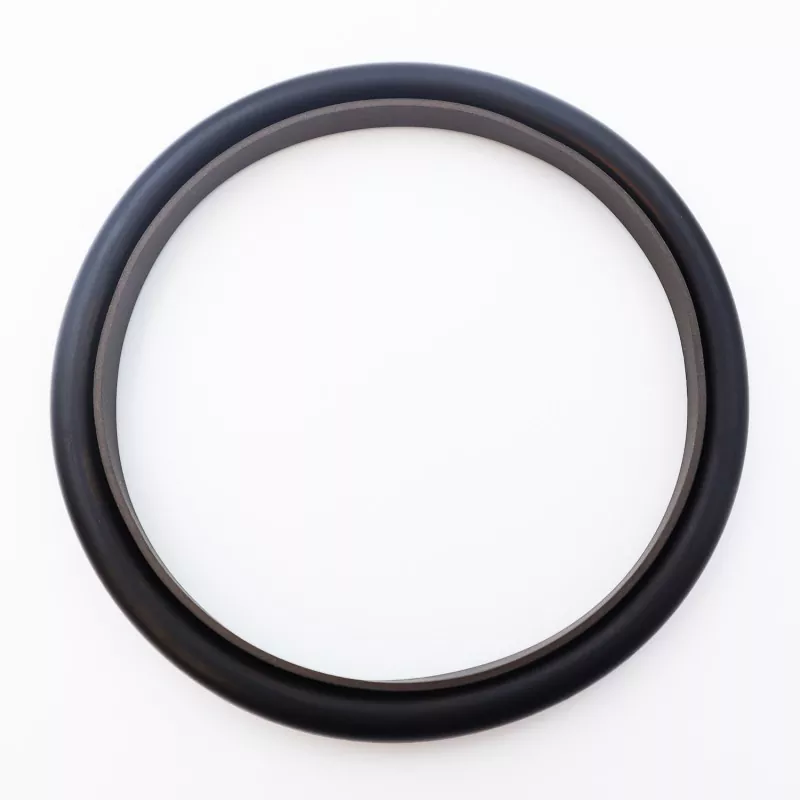

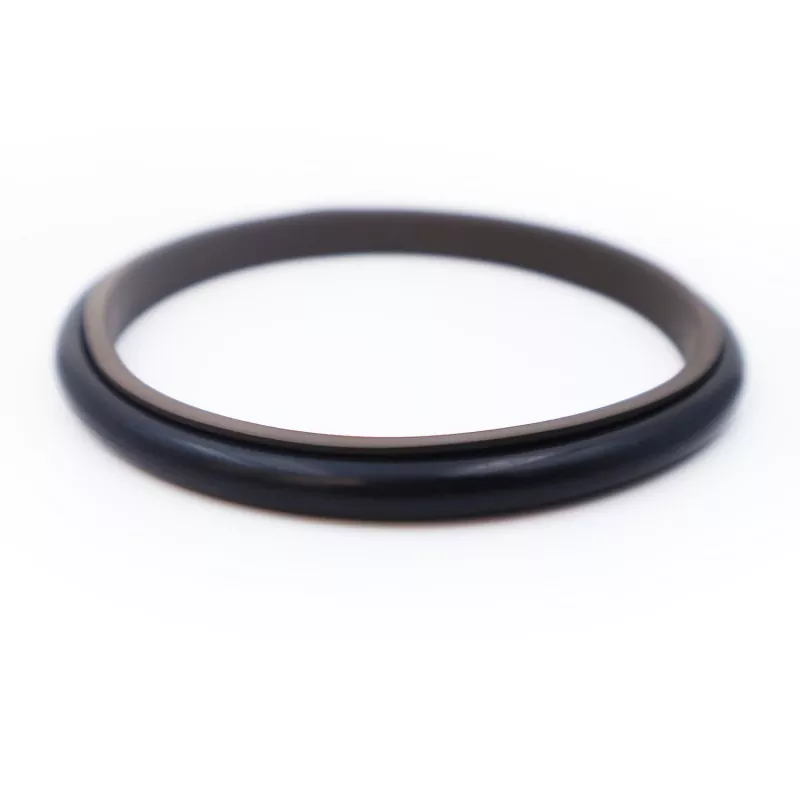

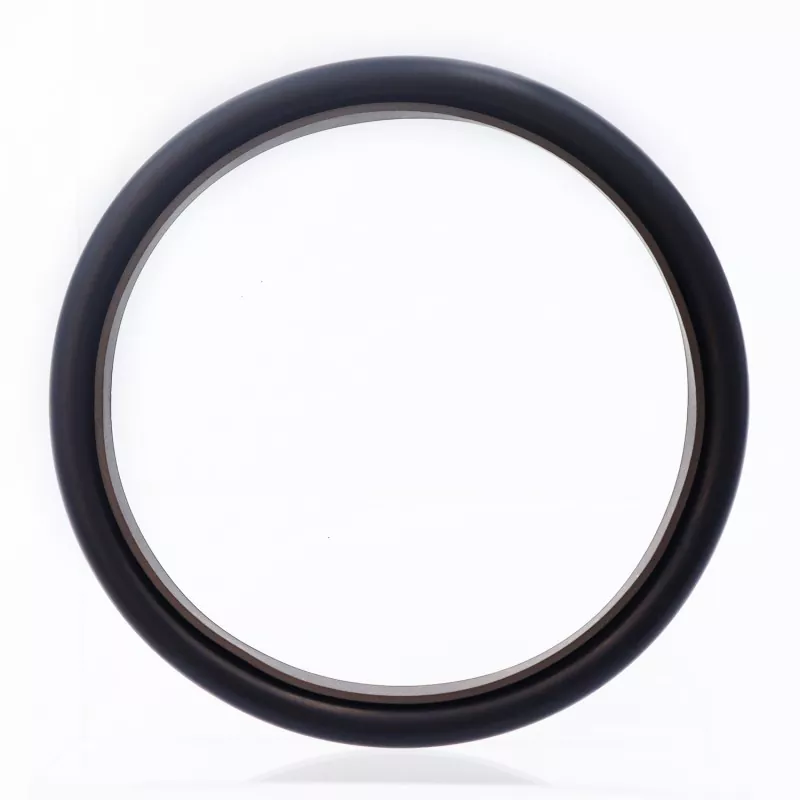

ত্রিভুজ কম্বিনেশন সিল একটি ত্রিভুজাকার PTFE সিলিং রিং এবং একটি রাবার ও-রিং নিয়ে গঠিত; এটি হাইড্রোলিক এবং বায়ুসংক্রান্ত আদান-প্রদান অ্যাপ্লিকেশনগুলিতে একক-অভিনয় চাপ সিলিংয়ের জন্য ডিজাইন করা হয়েছে। ও-রিং রেডিয়াল বল প্রদান করে এবং সিলিং রিং পরিধানের জন্য ক্ষতিপূরণ দেয়। সিলিং রিং এর পাতলা-ঠোঁটের ডিজাইনের জন্য ধন্যবাদ, এটি চমৎকার ফলো-আপ ক্ষতিপূরণ এবং সিলিং কর্মক্ষমতা প্রদান করে। 30 মিমি থেকে ছোট রড ব্যাসের জন্য, একটি বিভক্ত (ওপেন-টাইপ) খাঁজ নকশা ব্যবহার করা উচিত।
1. উভয় জলবাহী এবং বায়ুসংক্রান্ত অ্যাপ্লিকেশনের জন্য উপযুক্ত;
2. কম ঘর্ষণ, কম বিরতি প্রতিরোধ, মসৃণ আন্দোলন, সমান গতিশীল এবং স্ট্যাটিক ঘর্ষণ, এবং কোন লাঠি-স্লিপ;
3. দীর্ঘ সেবা জীবন; তেল-মুক্ত তৈলাক্তকরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত;
4. কম্প্যাক্ট নকশা; ইনস্টল এবং বজায় রাখা সহজ;
সীমা মান একই সাথে ঘটতে হবে না.
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি m/s |
মিডিয়া |
|
≤20 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
খনিজ-ভিত্তিক জলবাহী তেল, আগুন-প্রতিরোধী তরল (HFA/HFB), গ্যাস ইত্যাদি। |
|
-20 থেকে +180 (FKM ও-রিং সহ) |
1. সামঞ্জস্যপূর্ণ ও-রিং উপকরণগুলির মধ্যে রয়েছে: R01 নাইট্রিল রাবার (NBR), R02 ফ্লুরোরাবার (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE3; বিকল্প উপকরণগুলির মধ্যে রয়েছে PTFE1, PTFE2 এবং PTFE4।
অর্ডার মডেল: RC14—80—PTFE3—R01
RC14 - মডেল 80 - শ্যাফ্ট ব্যাস d - PTFE (মেটেরিয়াল কোড R01) - ও-রিং মেটেরিয়াল কোড
পণ্যগুলি স্পেসিফিকেশন টেবিলে তালিকাভুক্ত যে কোনও আকারে তৈরি করা যেতে পারে।
|

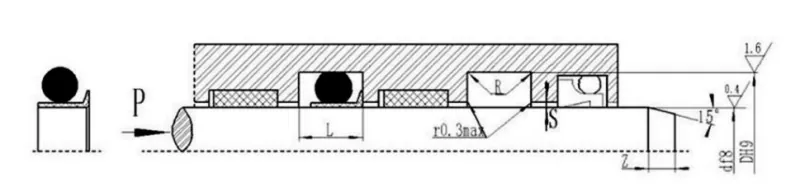

খাদ ব্যাস পরিসীমা d f8 |
খাঁজ ব্যাস D H9 |
খাঁজ প্রস্থ L+0.2 |
কোণার ব্যাসার্ধ Rmax |
রেডিয়াল ক্লিয়ারেন্স S |
চেম্ফার Z |
ও-রিং তারের ব্যাস করতে |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
দ্রষ্টব্য: খাদ ব্যাসের জন্য ≤30 মিমি, খোলা খাঁজ ব্যবহার সুপারিশ করা হয়.
