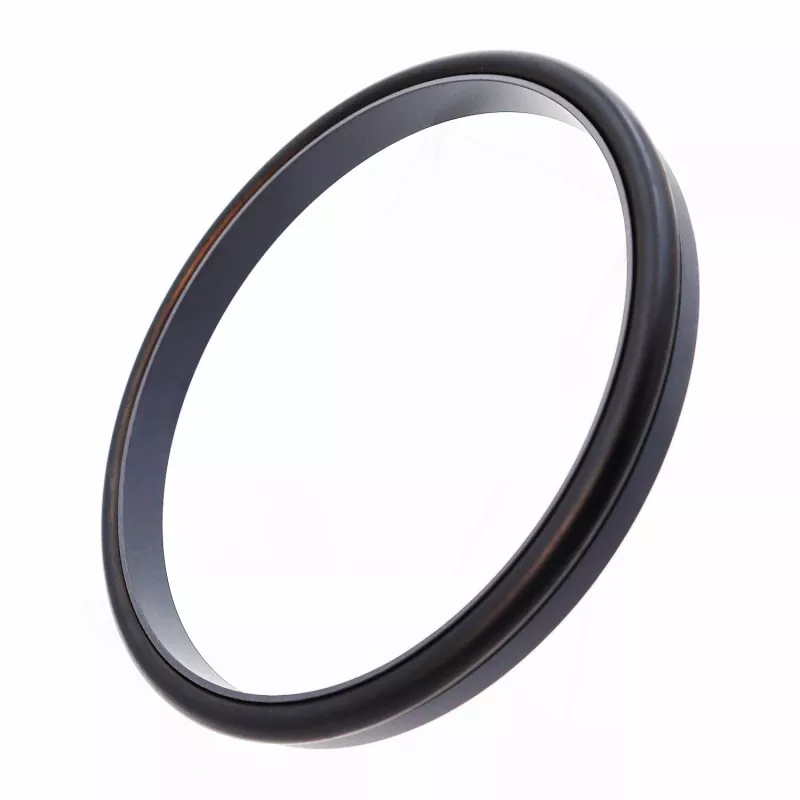

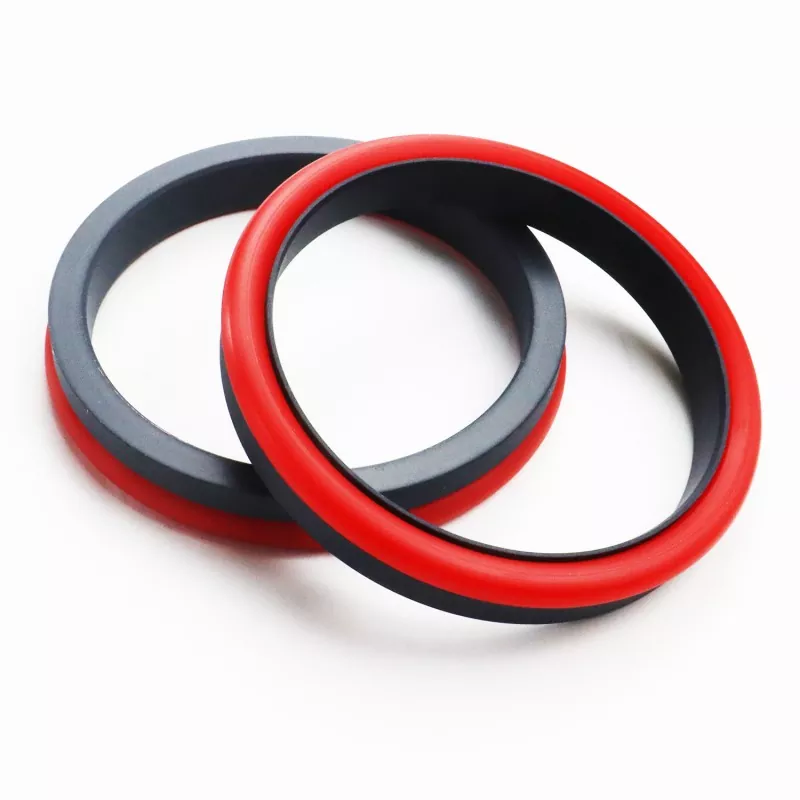

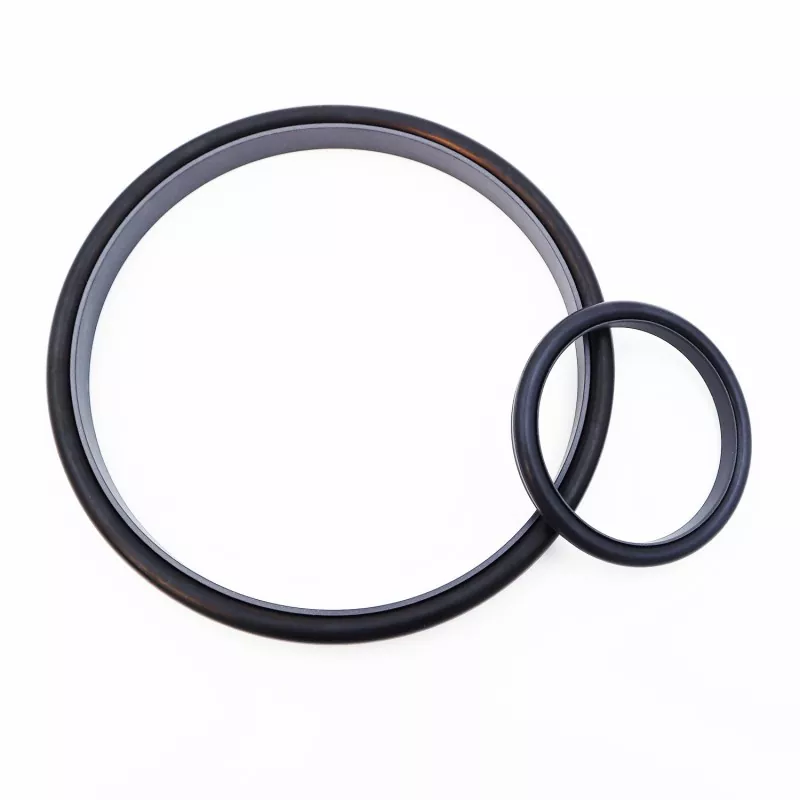

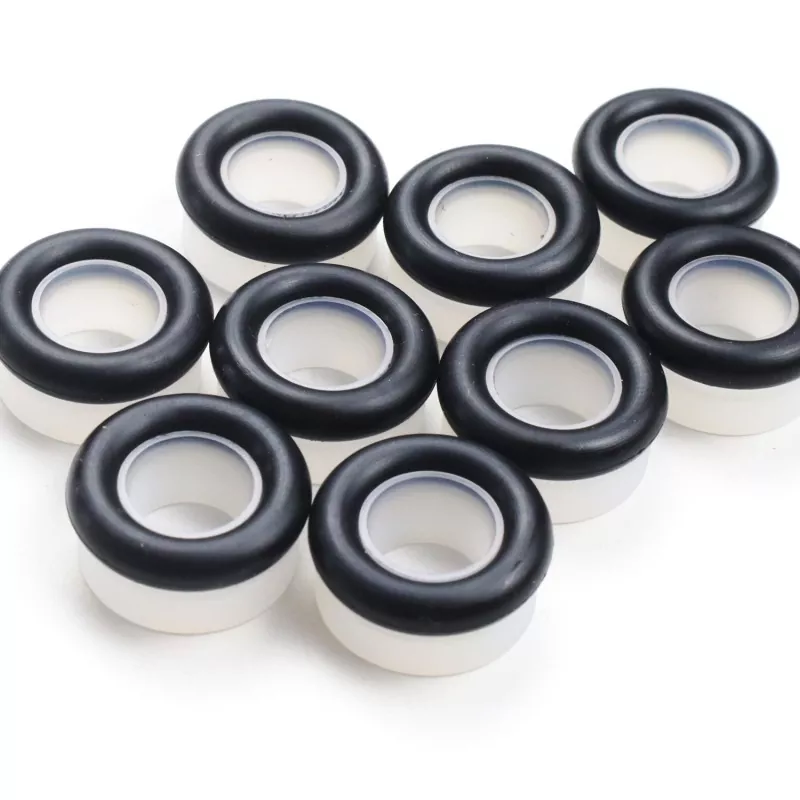

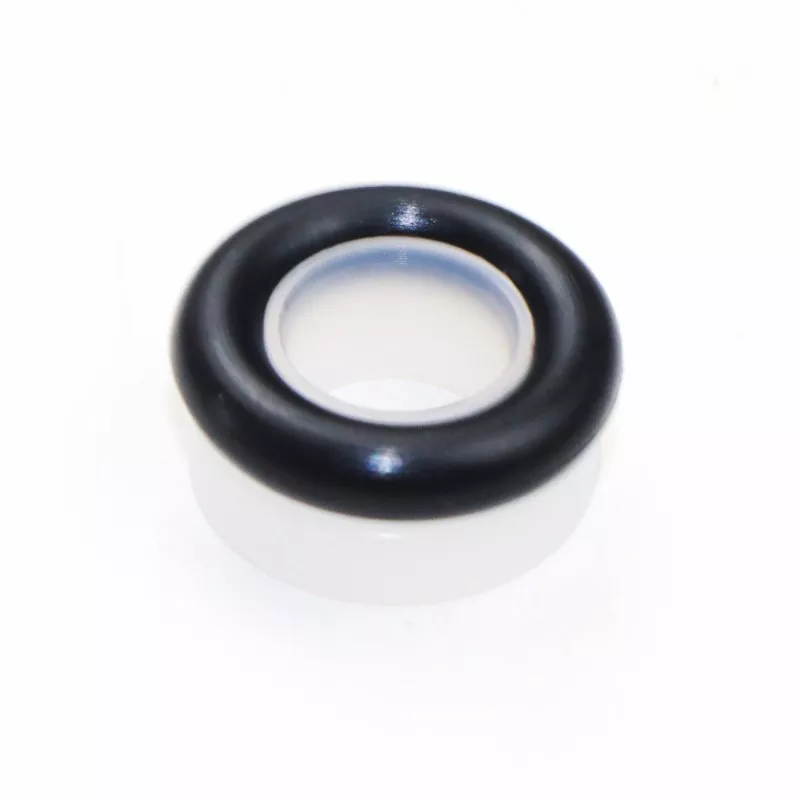

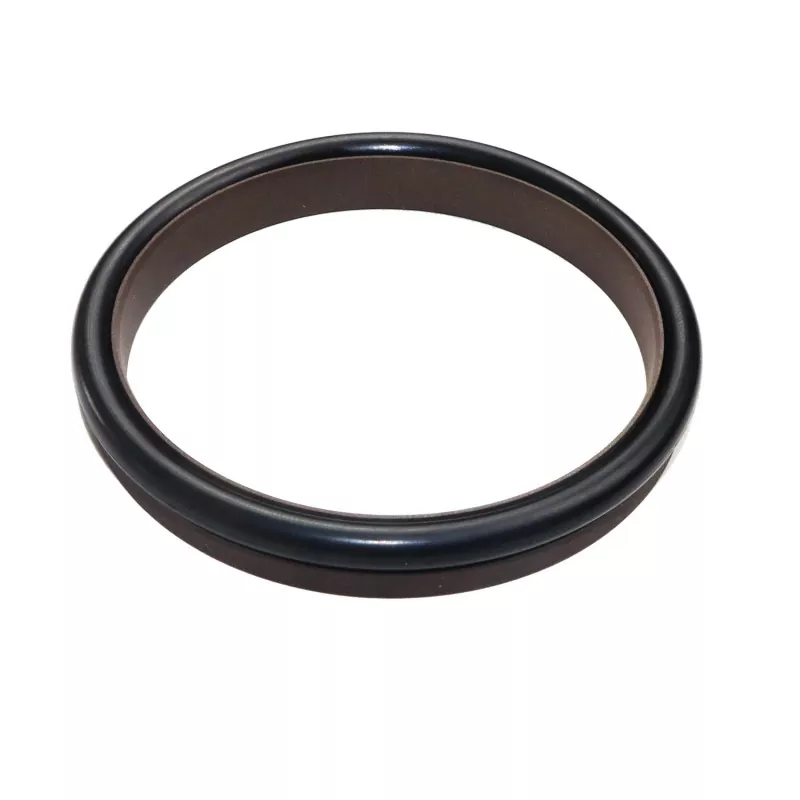

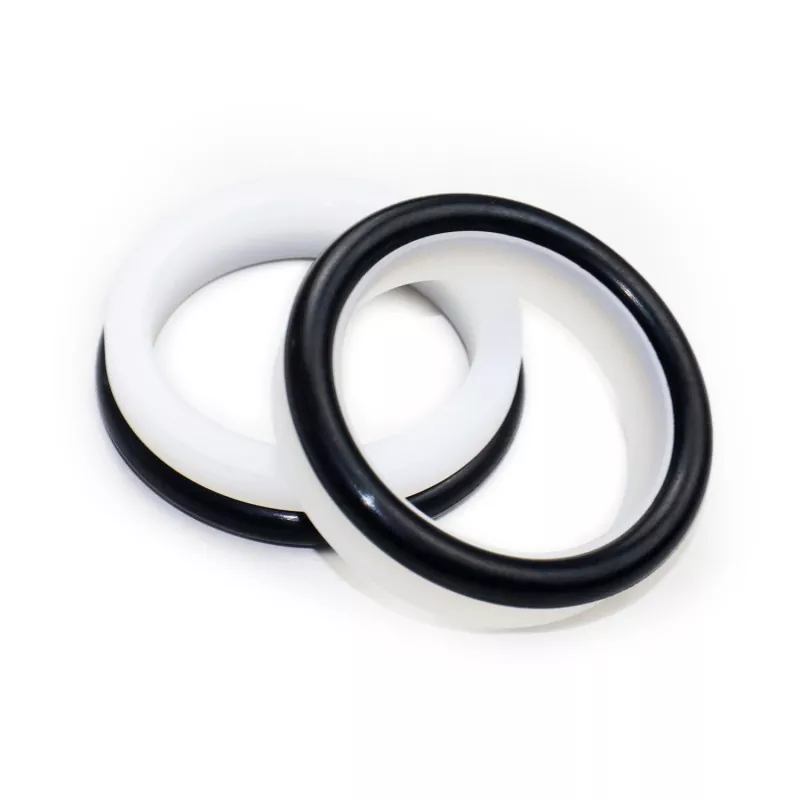

রিইনফোর্সড রাইট-এঙ্গেল কম্বাইন্ড সিল (আল্ট্রা-হাই প্রেসার/হাইড্রোলিক প্রেসার সীল) PTFE এবং এর যৌগিক উপকরণ দিয়ে তৈরি একটি চাঙ্গা ডান-কোণ সিলিং রিং এবং একটি ও-রিং নিয়ে গঠিত। এটি হাইড্রোলিক রেসিপ্রোকেটিং গতিতে একমুখী সিলিংয়ের জন্য উপযুক্ত।
ব্যবহৃত ও-রিং এর প্রকারের উপর নির্ভর করে, এটি RC08 এবং RC09 সিরিজে পাওয়া যায় (GB1235 সিরিজের O-রিংগুলির সাথে সামঞ্জস্যপূর্ণ)। সিলিং রিংয়ের অপ্টিমাইজ করা বেধ ডিজাইনের কারণে, এটি এমনকি জলের চাপ বা অন্যান্য কম-সান্দ্রতা মিডিয়াতেও ভাল কাজ করে।
রিইনফোর্সড সিলিং রিং এর স্ট্রাকচারাল ডিজাইন উচ্চ এবং অতি-উচ্চ চাপে সিলের প্রতিরোধ ক্ষমতাকে উন্নত করে। এটি সাধারণত বন্ধ খাঁজগুলিতে ইনস্টলেশনের জন্য উপযুক্ত নয়।
1. কম ঘর্ষণ, কম শুরু প্রতিরোধ, মসৃণ আন্দোলন, সমান গতিশীল এবং স্ট্যাটিক ঘর্ষণ, কোন হামাগুড়ি.
2. দীর্ঘ সেবা জীবন, তেল-মুক্ত তৈলাক্তকরণ sealing জন্য উপযুক্ত.
3. উচ্চ-চাপ, অতি-উচ্চ-চাপ, এবং নিম্ন-সান্দ্রতা মিডিয়া যেমন জল সিল করার জন্য উপযুক্ত।
চরম মান একযোগে ঘটতে হবে না.
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি (মি/সেকেন্ড) |
মিডিয়া |
|
≤200 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
হাইড্রোলিক তেল, অগ্নি-প্রতিরোধী তরল (HFA/HFB), গ্যাস, ইত্যাদি। |
|
-20 থেকে +200 (FKM ও-রিং সহ) |
1. ম্যাচিং ও-রিং উপকরণ: R01 নাইট্রিল বুটাডিয়ান রাবার (NBR), RO2 ফ্লুরোরাবার (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE3, অন্যান্য ঐচ্ছিক উপকরণ PTFE2, PTFE4, এবং অন্যান্য উচ্চ-কর্মক্ষমতা উপকরণ অন্তর্ভুক্ত।

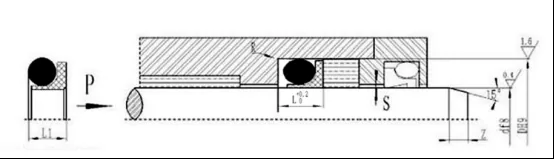

অর্ডারিং মডেল RC08—80x90.2x11.2—PTFE3—R01 মডেল-রড ব্যাস x খাঁজ ব্যাস x খাঁজ প্রস্থ-উপাদান কোড
RC08 স্পেসিফিকেশন এবং প্যারামিটার টেবিল
স্পেসিফিকেশন টেবিলে তালিকাভুক্ত যে কোনো আকারের পণ্য উত্পাদন করতে পারে
|
স্ট্যান্ডার্ড df8 RCO8 |
হালকা লোড df8 RCO8-Q |
ভারী লোড df8 RC08-Z |
খাঁজ ব্যাস D H9 |
খাঁজ প্রস্থ এল+0.2 |
সীল উচ্চতা L1 |
বৃত্তাকার কোণগুলি Rmax |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং তারের ব্যাস dO |
|
|
<20 এমপিএ |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
d+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
d+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
d+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
d+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
দ্রষ্টব্য:1. একটি বন্ধ খাঁজ সিস্টেম প্রয়োজন হলে আমাদের কোম্পানির সাথে পরামর্শ করুন.
2. চাপ > 60MPa, রুট H8/f8 ফিট সহনশীলতা, অতি-উচ্চ চাপের সীল Smax <0.05।
