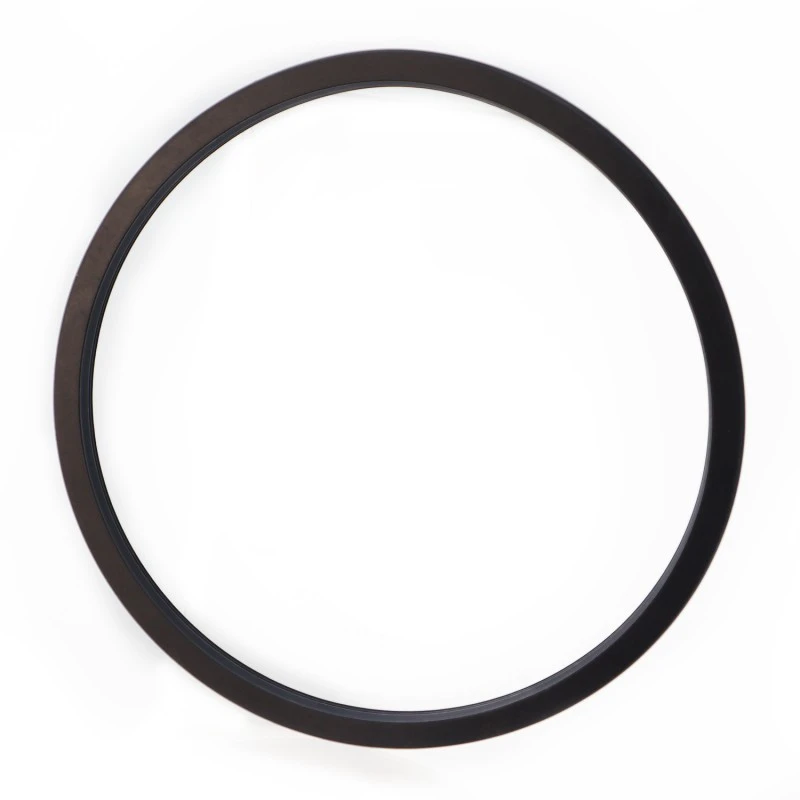

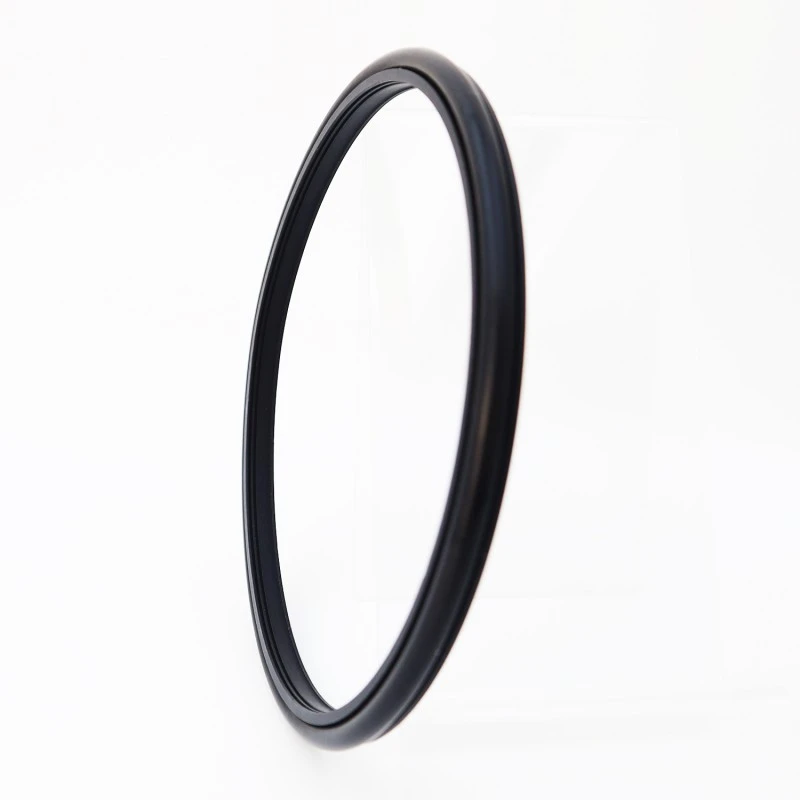

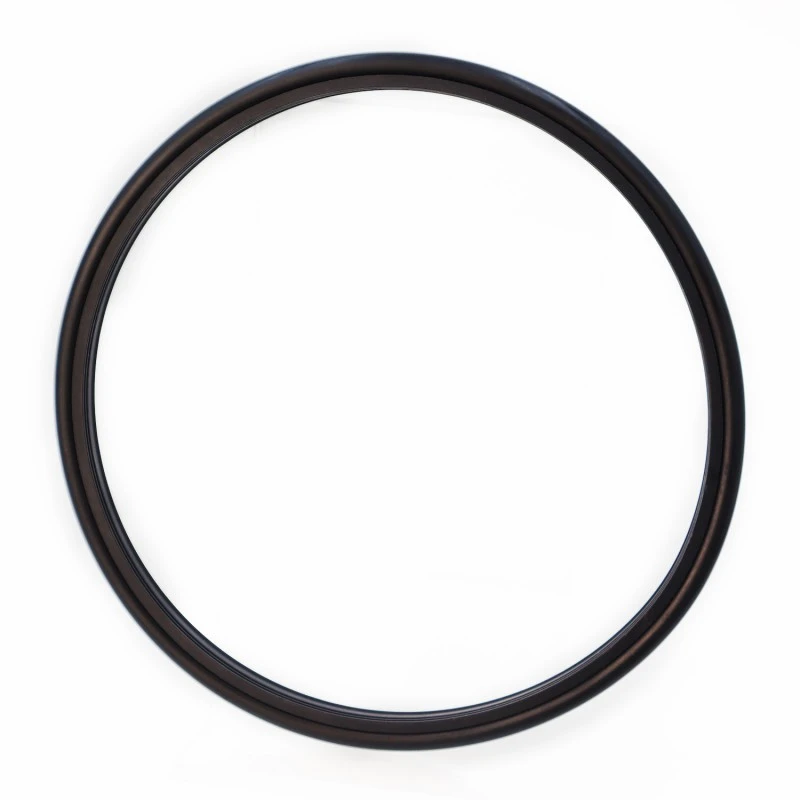

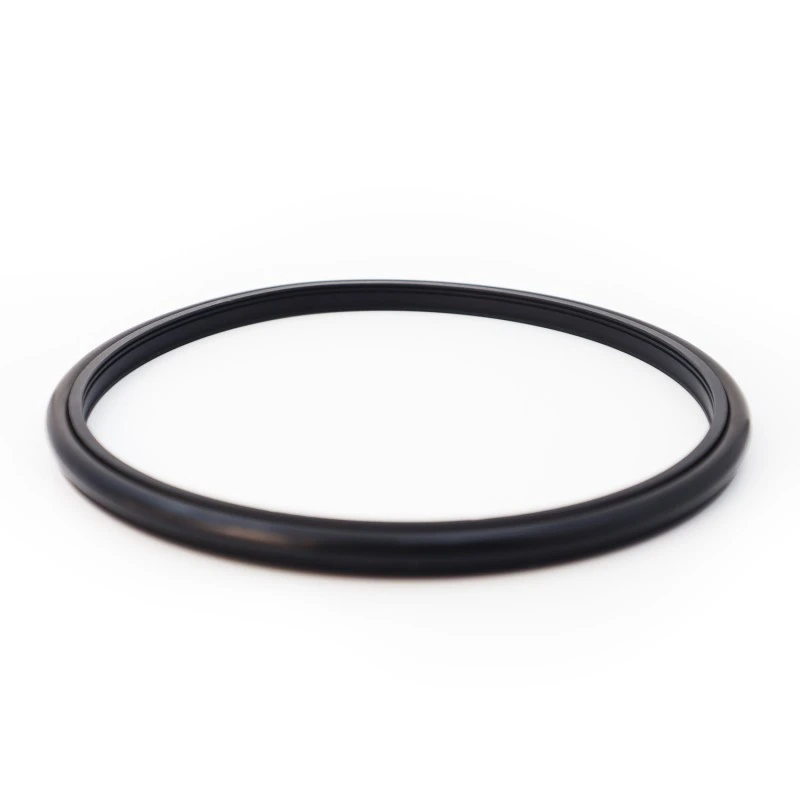

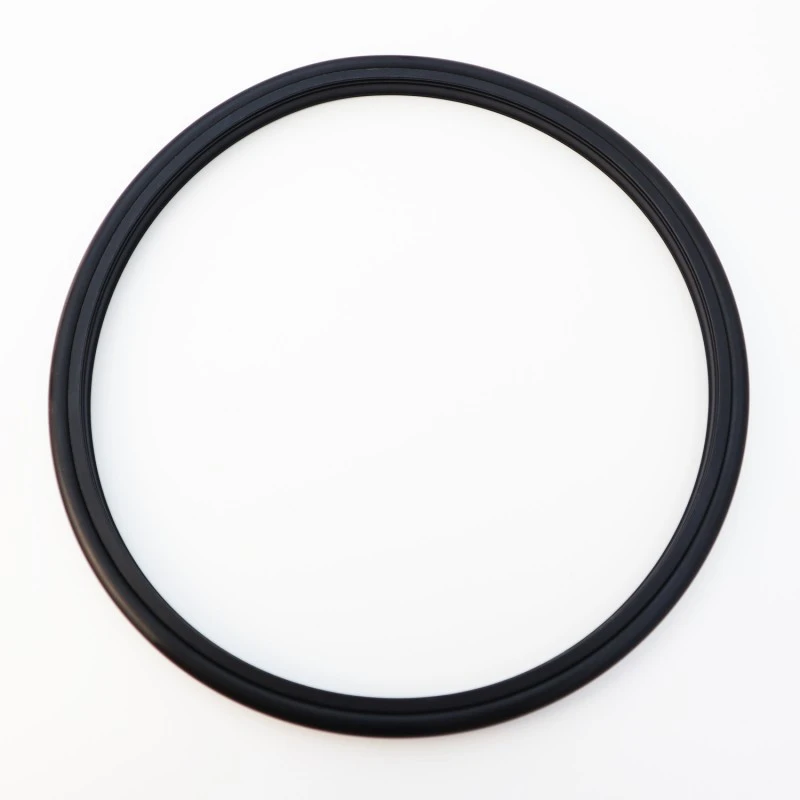

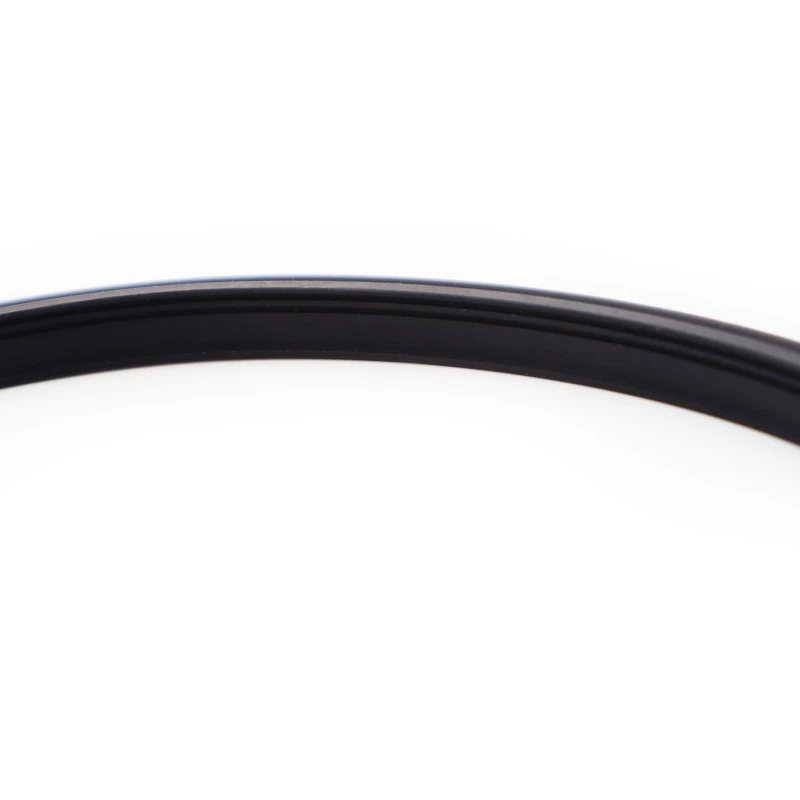

উচ্চ-চাপের সিমেন্ট স্লারির জন্য শ্যাফ্ট সীল: উচ্চ আয়ুষ্কাল, কম ঘর্ষণ, চমৎকার সিলিং কর্মক্ষমতা, কমপ্যাক্ট ডিজাইন, এবং সহজ ইনস্টলেশন, ব্যবহার এবং রক্ষণাবেক্ষণ। এর বিশেষ সিলিং ঠোঁট এবং অপ্টিমাইজ করা বেধের নকশা সিমেন্ট স্লারির মতো কঠোর মিডিয়াতেও ভাল সিলিং প্রদান করে। যখন কাদা-সদৃশ মিডিয়া সিল করার জন্য ব্যবহার করা হয়, আমরা দুটি (বা ততোধিক) সিলের মধ্যে গ্রীস তৈলাক্তকরণের সুপারিশ করি।
প্রযোজ্য অপারেটিং শর্ত (সীমিত মান একযোগে ঘটতে হবে না)
|
চাপ/এমপিএ |
তাপমাত্রা / °সে |
গতি/মি/সেকেন্ড |
মাঝারি |
|
|
পারস্পরিক গতি |
ঘূর্ণন গতি |
|||
|
≤100 |
-35~+100 (এনবিআর ও-রিংয়ের সাথে মিলে যায়) |
≤6 |
≤2 |
জল, কাদা, অপরিশোধিত তেল, জলবাহী তেল, ইমালসন |
|
-20~+200 (ও-রিং FKM এর সাথে মিলে যায়) |
||||
আপনার পণ্য ব্যবহারের সময় আপনি যখন কোনো প্রশ্ন বা জরুরী অবস্থার সম্মুখীন হন, আপনি যে কোনো সময় রুইচেনের সাথে যোগাযোগ করতে পারেন। জরুরী প্রযুক্তিগত সমস্যাগুলি পরিচালনা করার জন্য আমরা একটি 7 x 24 ঘন্টা প্রযুক্তিগত পরামর্শ হটলাইন প্রদান করি।
একটি সীল ফাঁস, অস্বাভাবিক পরিধান বা কোনো কর্মক্ষমতা ব্যর্থতার ঘটনা, আমাদের প্রযুক্তিগত সহায়তা দল অবিলম্বে একটি ফোন কল বা ইমেল মাধ্যমে প্রতিক্রিয়া প্রক্রিয়া শুরু করবে। আমরা আপনাকে দূরবর্তী ভিডিও নির্ণয়, চিত্র বিশ্লেষণ এবং অন্যান্য পদ্ধতির মাধ্যমে প্রাথমিক রায় এবং সমাধান প্রদান করতে পারি। জটিল সমস্যার জন্য, আমরা 48 ঘন্টার মধ্যে একটি প্রাথমিক বিশ্লেষণ প্রতিবেদন দেওয়ার প্রতিশ্রুতি দিই, এবং প্রয়োজনে, প্রযুক্তিগত সহায়তা প্রদানের জন্য প্রকৌশলীকে সাইটে পাঠান এবং সমস্যাটি সম্পূর্ণরূপে সমাধান না হওয়া পর্যন্ত আপনার সাথে যৌথভাবে সমস্যাটির তদন্ত করুন।
উপাদান নির্বাচন
1. উপযুক্ত ও-রিং উপকরণগুলির মধ্যে রয়েছে: R01 নাইট্রিল বুটাডিন রাবার (NBR), R02 ফ্লুরোরাবার (FKM), ইত্যাদি।
2. সিলিং রিং উপকরণ: স্ট্যান্ডার্ড উপাদান PTFE4, অন্যান্য ঐচ্ছিক উপকরণগুলির মধ্যে রয়েছে PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ইত্যাদি।
অর্ডারিং উদাহরণ
অর্ডারিং মডেল RC2061-80*91.7*7.6-PTFE4-R01 মডেল - শ্যাফ্ট ব্যাস * গ্রুভ ব্যাস * খাঁজ প্রস্থ - উপাদান কোড

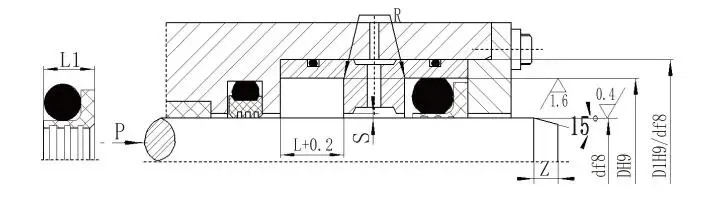

(a) খোলা কাঠামো

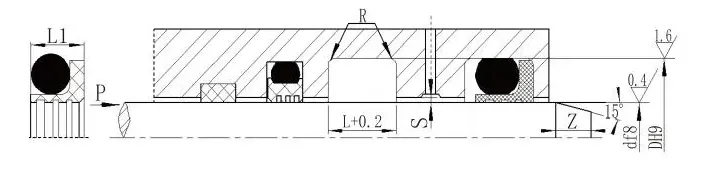

(b) বদ্ধ কাঠামো
স্পেসিফিকেশন (নির্দিষ্ট সীমার মধ্যে যে কোনো আকার উপলব্ধ)
|
খাদ ব্যাসের ব্যাপ্তি স্ট্যান্ডার্ড টাইপ d f8 RC2061 |
খাদ ব্যাস পরিসীমা ভারী লোড টাইপ d f8 RC2061-Z |
খাঁজ ব্যাস DH9 |
খাঁজ প্রস্থ L+0.2 |
সিলের প্রস্থ L1 |
বৃত্তাকার কোণগুলি Rmax |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং তারের ব্যাস |
||
|
<10MPA |
<20 এমপিএ |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
দ্রষ্টব্য: 1. খাদ ব্যাসের জন্য ≤ 30mm, একটি খোলা খাঁজ নকশা সুপারিশ করা হয়.
2. ঘূর্ণমান সীলগুলির জন্য ব্যবহার করা হলে, ঘূর্ণায়মান শ্যাফ্টের জন্য HRC ≥ 58 এর পৃষ্ঠের কঠোরতা সুপারিশ করা হয়।
3. 30MPa-এর চেয়ে বেশি চাপের জন্য, এক্সট্রুশন ফাঁকের জন্য একটি H8/8 ফিট সুপারিশ করা হয়।
