আমাদের উচ্চ চাপ সিলিং গাইড উপাদানটির বিভিন্ন ধরণের প্রকার রয়েছে।
সমর্থন রিং হাইড্রোলিক সিলিন্ডারের একটি গুরুত্বপূর্ণ প্রাথমিক উপাদান। রুইচেন সিল সফলভাবে আন্তর্জাতিক স্লাইডিং রিং সম্মিলিত সিল এবং নরম সমর্থন কাঠামোর বিকাশের সাথে মেনে চলার জন্য কাপড়-চাঙ্গা ফেনোলিক সাপোর্ট রিং (বেল্ট) বিকাশ করেছে। বছরের পর বছর অনুশীলনের পরে, গুণটি একই রকম বিদেশী পণ্যগুলির চেয়ে বেশি এবং ব্যবহারকারীরা ভালভাবে গ্রহণ করেছেন। পারফরম্যান্স টেবিলটি রেফারেন্সের জন্য ব্যবহার করা যেতে পারে।

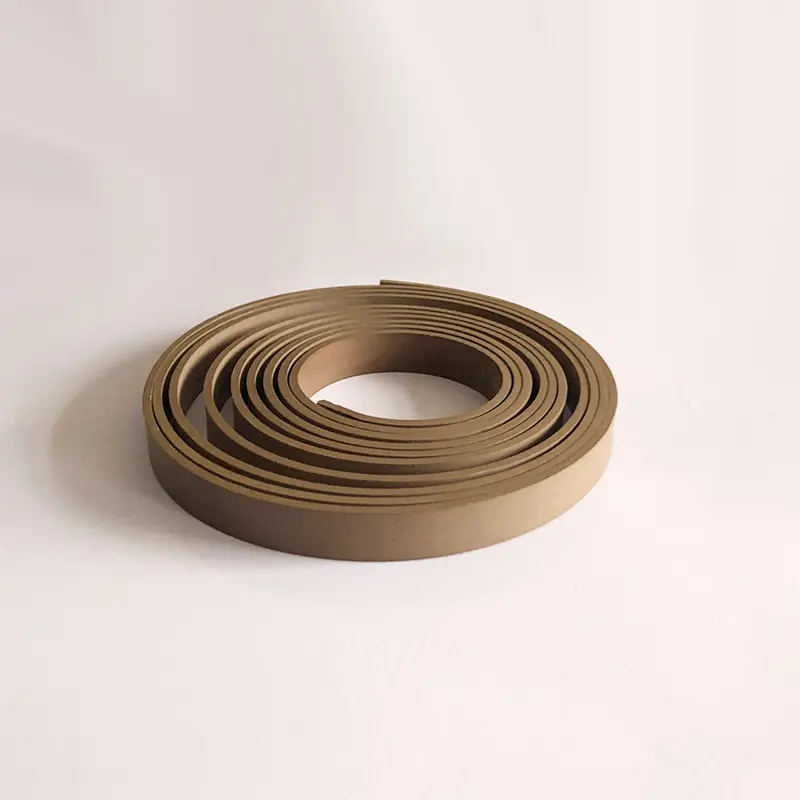

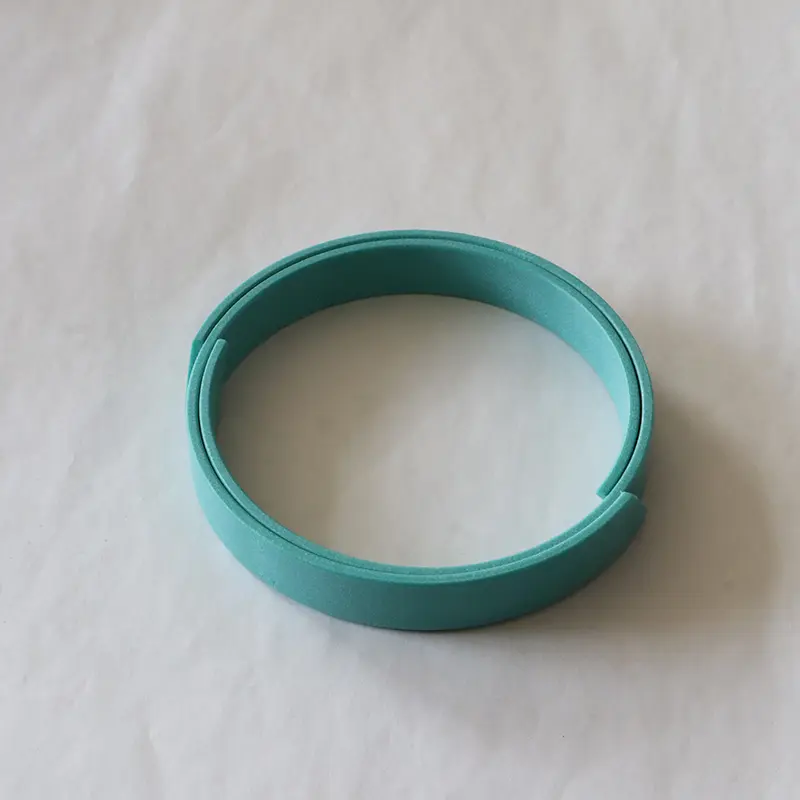

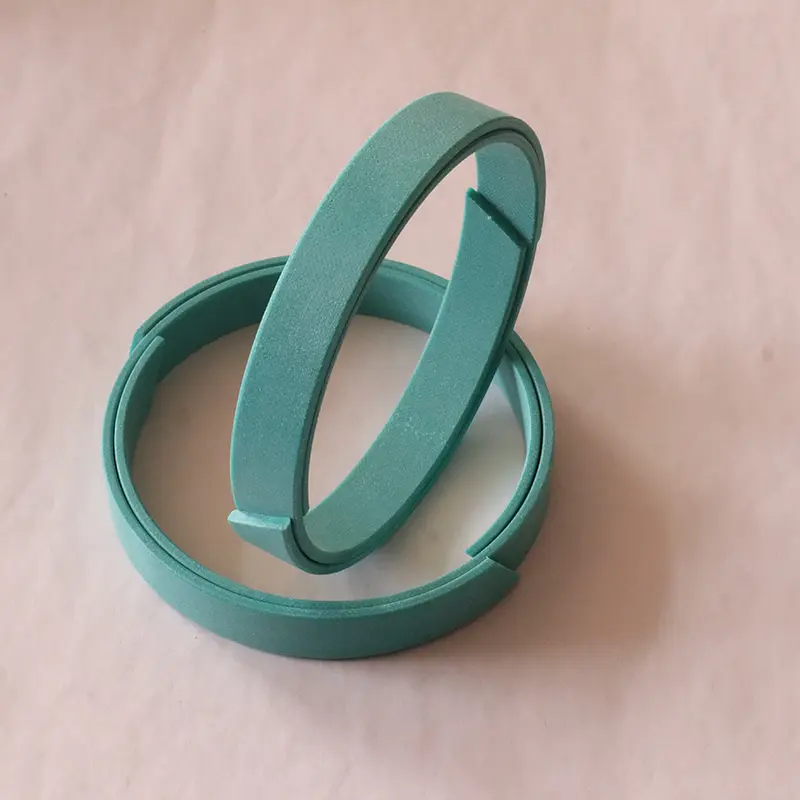

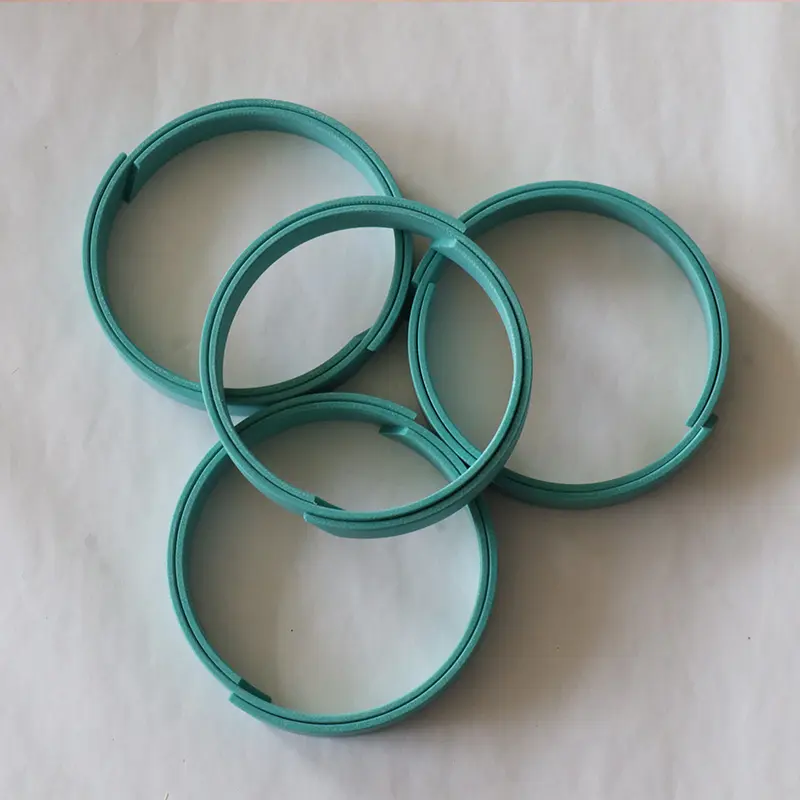

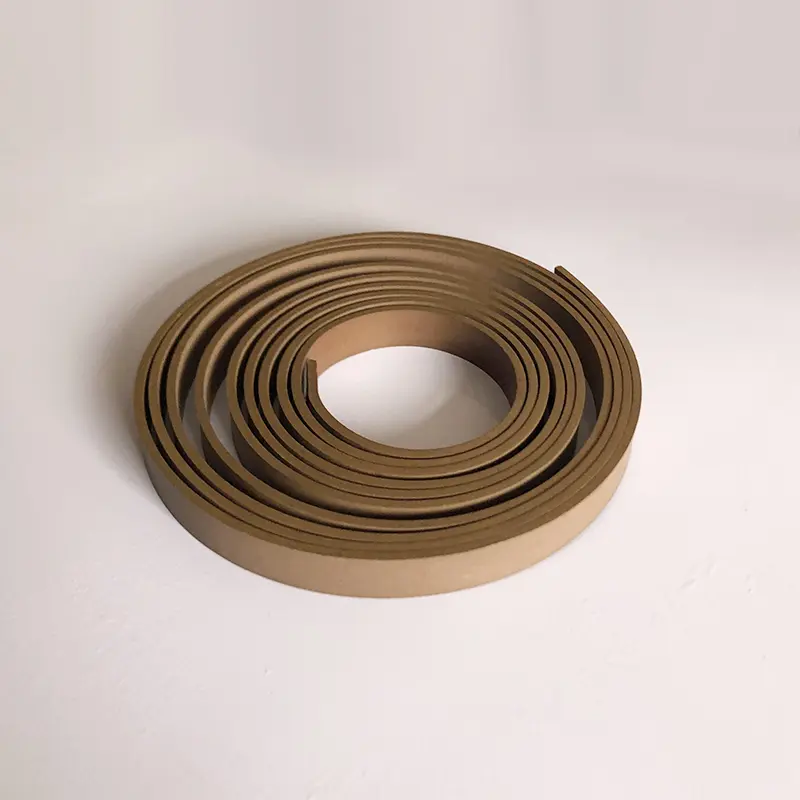

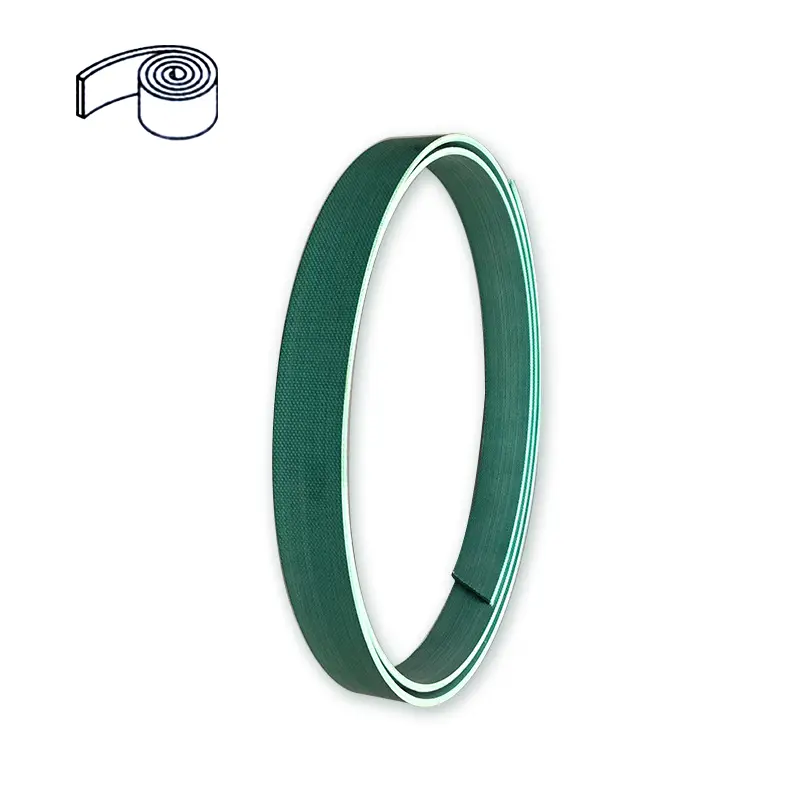

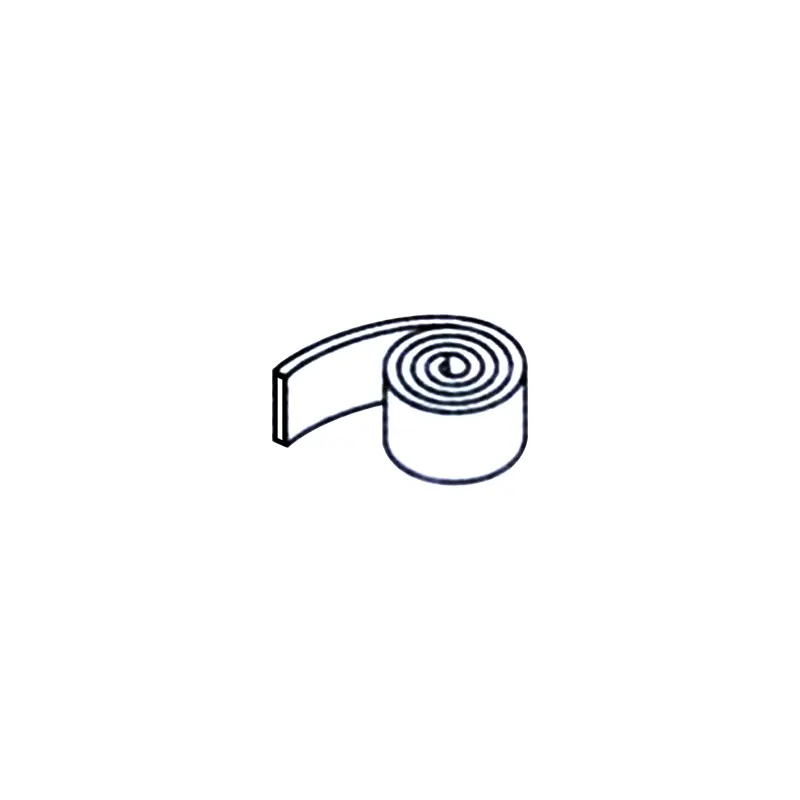

গাইড বেল্টের ক্ষেত্রে, আরসি 1081 রিইনফোর্সড পলিটেট্রেথিলিন গাইড বেল্ট পিটিএফইতে ব্রোঞ্জ পাউডার যুক্ত করে, উচ্চ লোড-বিয়ারিং, কম পরিধান, কম ঘর্ষণ এবং কোনও ক্রাইপিং বৈশিষ্ট্য সহ; আরসি 1082 কাপড়-পুনর্বিবেচনা ফেনোলিক গাইড বেল্ট ফেনোলিক কাপড়-পুনর্বহাল উপাদান গ্রহণ করে এবং এর রেডিয়াল লোড-বিয়ারিং ক্ষমতা পিটিএফই গাইড বেল্টের চেয়ে ভাল। উভয়ই রোলগুলিতে সরবরাহ করা হয়, যা কাটা এবং ইনস্টল করা সহজ এবং ধাতব যোগাযোগ এড়াতে পারে। আরসিএস এবং আরসিটি গাইড রিংগুলি যথাক্রমে পিস্টন রড এবং পিস্টনের জন্য ব্যবহৃত হয়।
পরিধান-প্রতিরোধী রিংগুলিতে হাইড্রোলিক সিলিন্ডারে পিস্টন বা পিস্টন রডকে সঠিকভাবে গাইড করার এবং রেডিয়াল ফোর্স শোষণ করার কাজ রয়েছে যা ধাতব যোগাযোগ রোধ করতে পারে। ধাতব পরিধানের রিংগুলির সাথে তুলনা করে, নন-ধাতব পরিধানের রিংগুলির পরিধানের প্রতিরোধের সুবিধা রয়েছে, ধাতব যোগাযোগ এড়ানো, কম্পনকে দমন করা, বৃহত্তর রেডিয়াল ক্লিয়ারেন্স, সাধারণ খাঁজ এবং সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণের ব্যয়কে মঞ্জুরি দেয়। তারা ব্যাপকভাবে ব্যবহৃত হয়। এর মধ্যে কাপড়-চাঙ্গা ফেনোলিক এবং পিটিএফই গাইড রিংগুলি সাইটে কাটিয়া এবং ব্যবহারের জন্য প্রস্তুত প্রকারে উপলব্ধ।
গাইড হাতাগুলির ক্ষেত্রে, জিএফএআই পিস্টন রডগুলির জন্য সমর্থন, গাইডিং এবং ডাস্টপ্রুফ ফাংশন সহ ব্যবহৃত হয়; জিএফআই পিস্টন রডগুলির জন্যও ব্যবহৃত হয়, একটি সমর্থনকারী এবং গাইডিং ভূমিকা পালন করে; জিএফএ পিস্টনগুলির জন্য ব্যবহৃত হয়, সমর্থন এবং গাইডিং সরবরাহ করে। এই পণ্যগুলি হাইড্রোলিক সিলিন্ডারগুলি সমস্ত দিকগুলিতে স্থিরভাবে পরিচালনা করতে সহায়তা করে।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
অর্ডার উদাহরণ:

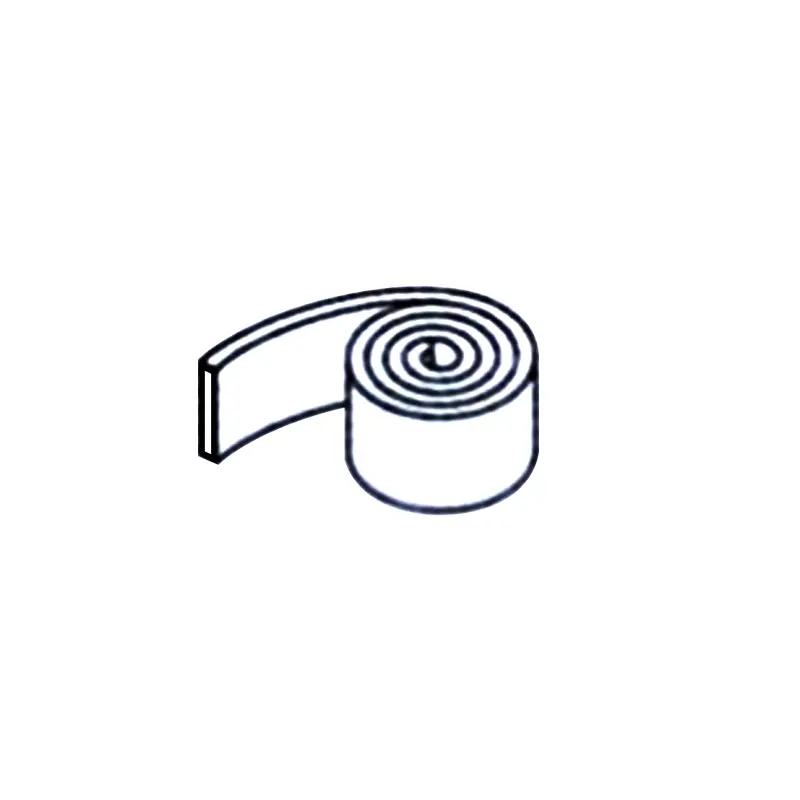

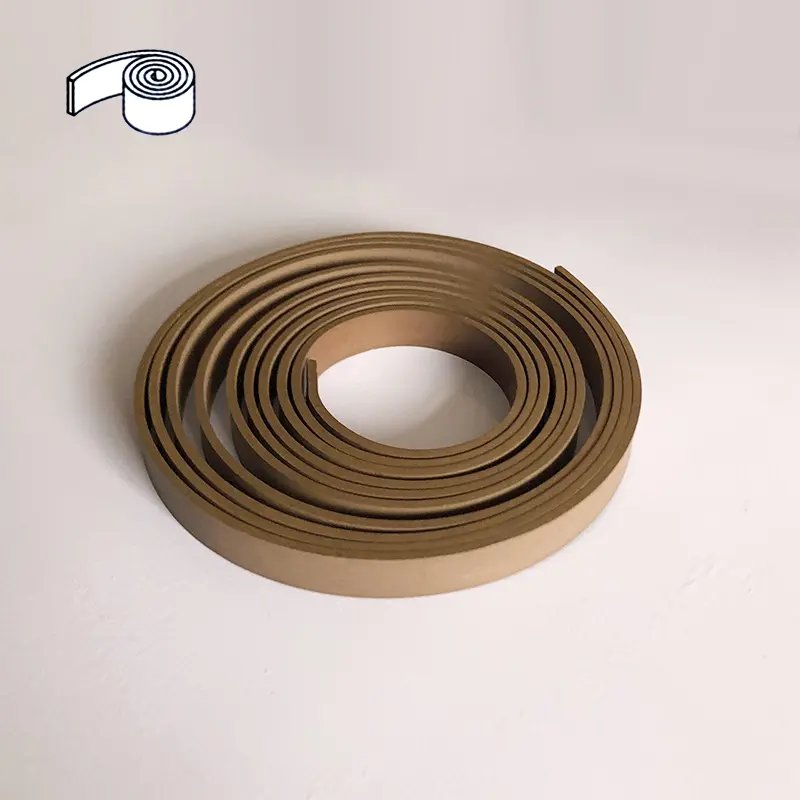

পিটিএফই গাইড টেপ অর্ডারিংয়ের উদাহরণ rc1081-9.7x2.5
ফেনলিক কাপড়ের গাইড টেপ অর্ডার উদাহরণ rc1082-9.7x2.5

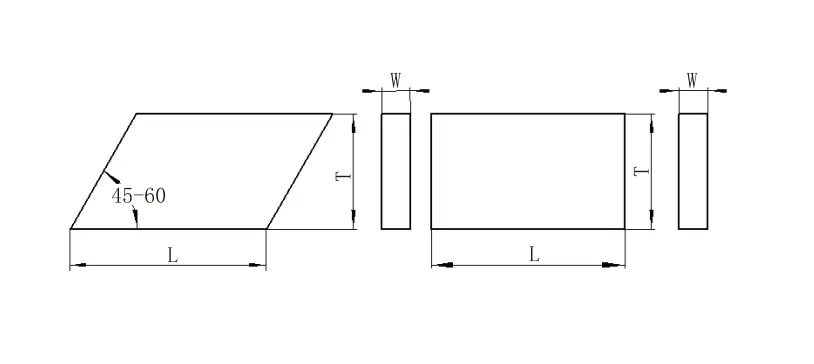

দৈর্ঘ্যের গণনা কাটা
শ্যাফটের জন্য: এল = 3.1 (ডি+ডাব্লু) গর্তের জন্য: এল = 3.1 (ডি-ডাব্লু)
L --- রিং দৈর্ঘ্য ডি --- শ্যাফ্ট ব্যাস ডি --- গর্ত ব্যাস ডাব্লু --- রিং বেধ জেড --- কাটা ছাড়পত্র কাটা

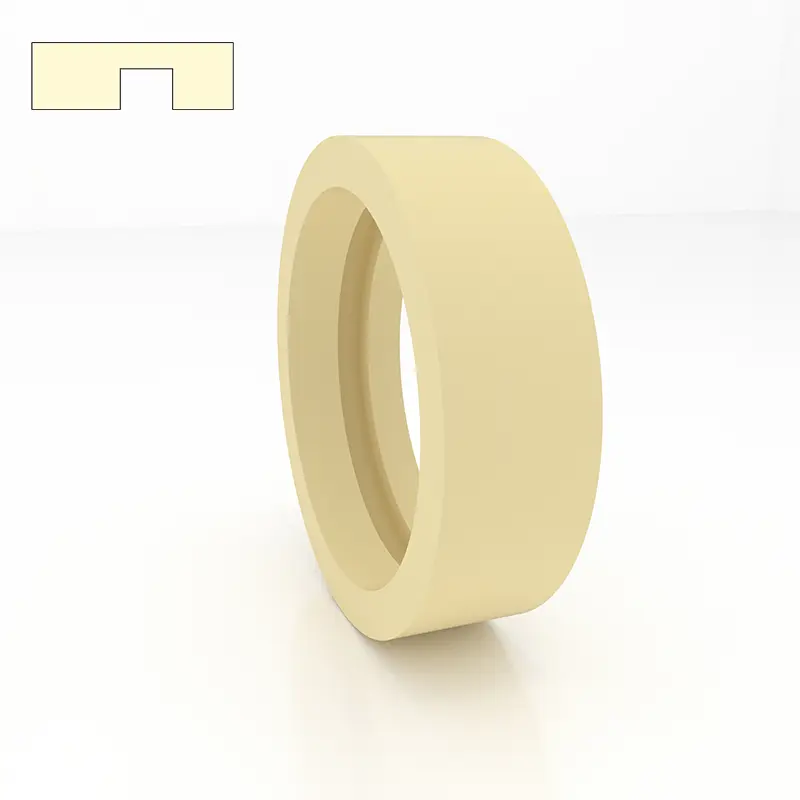

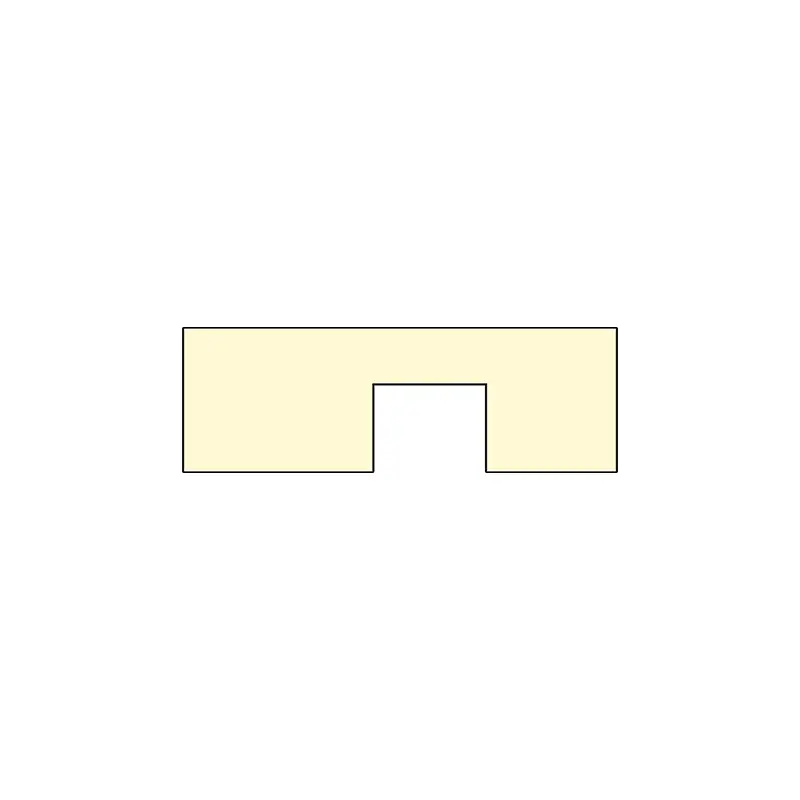

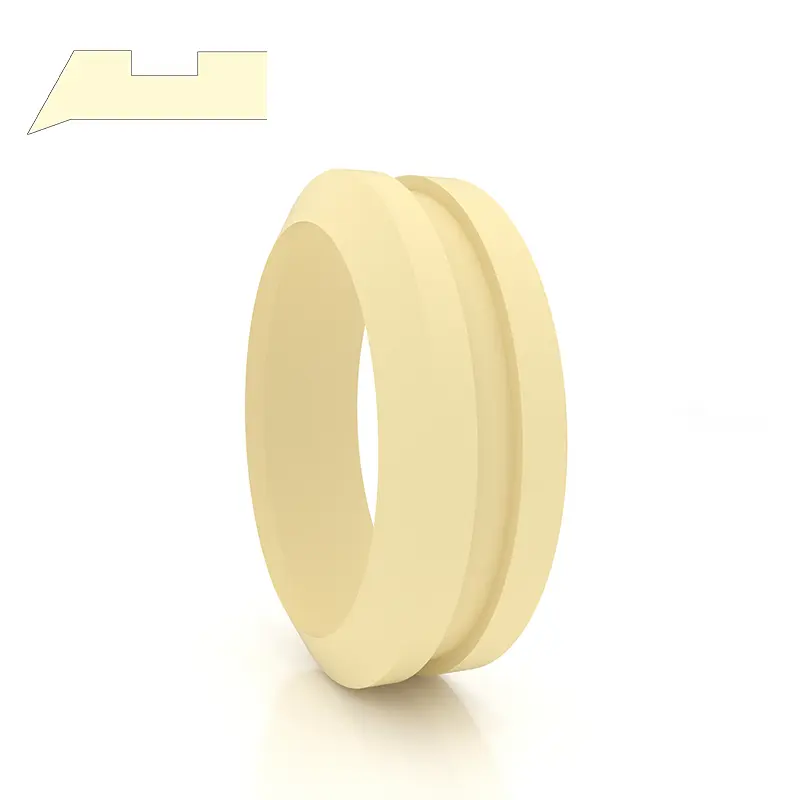

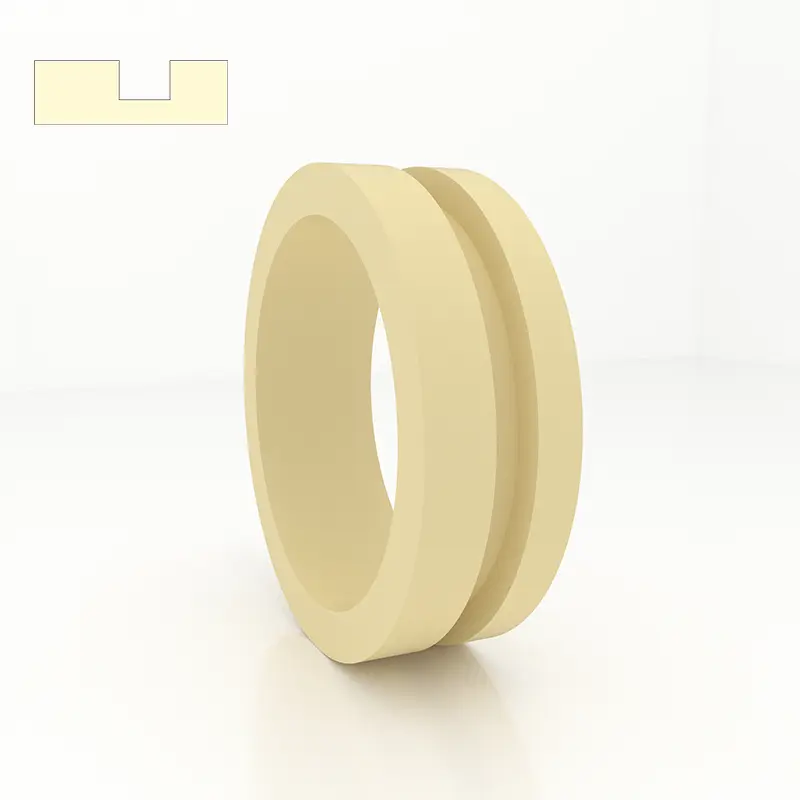

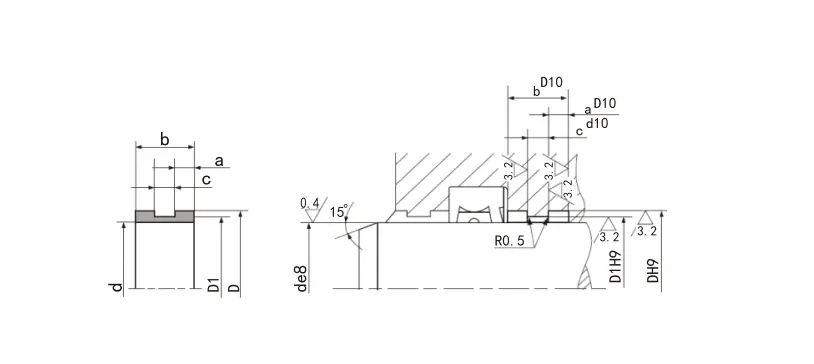

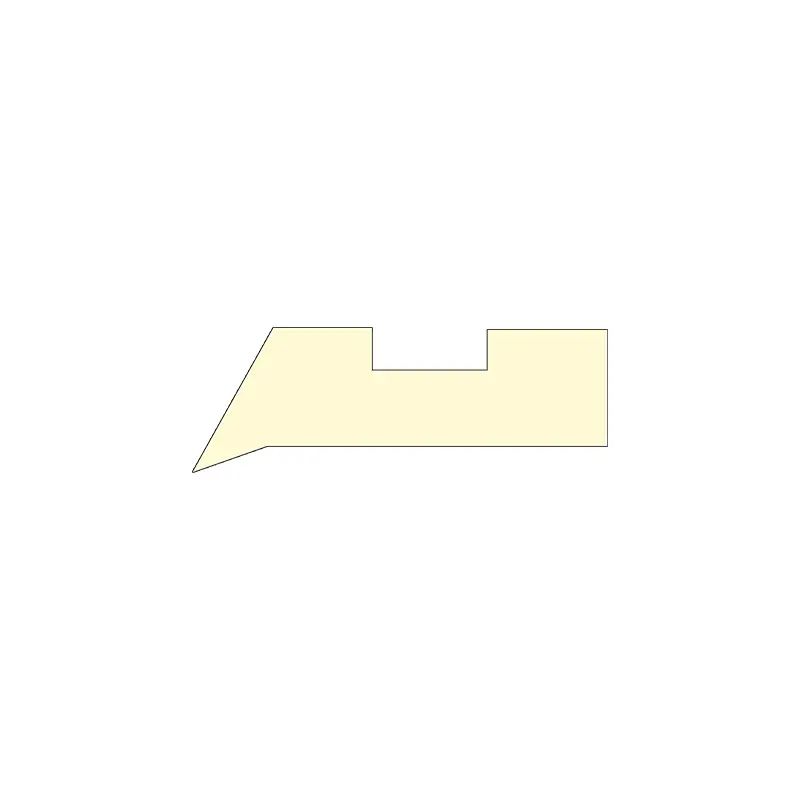

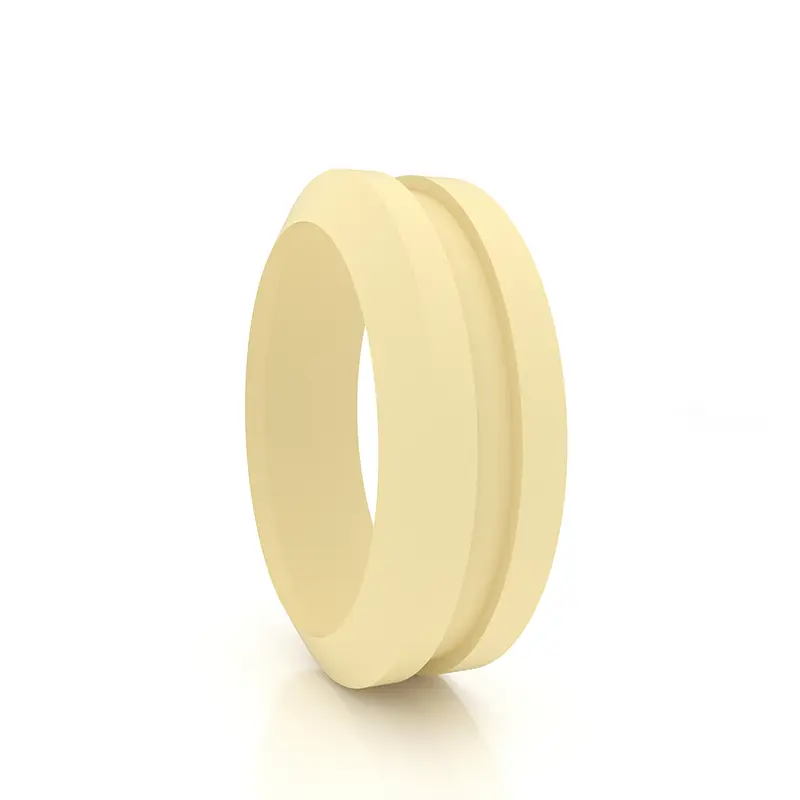

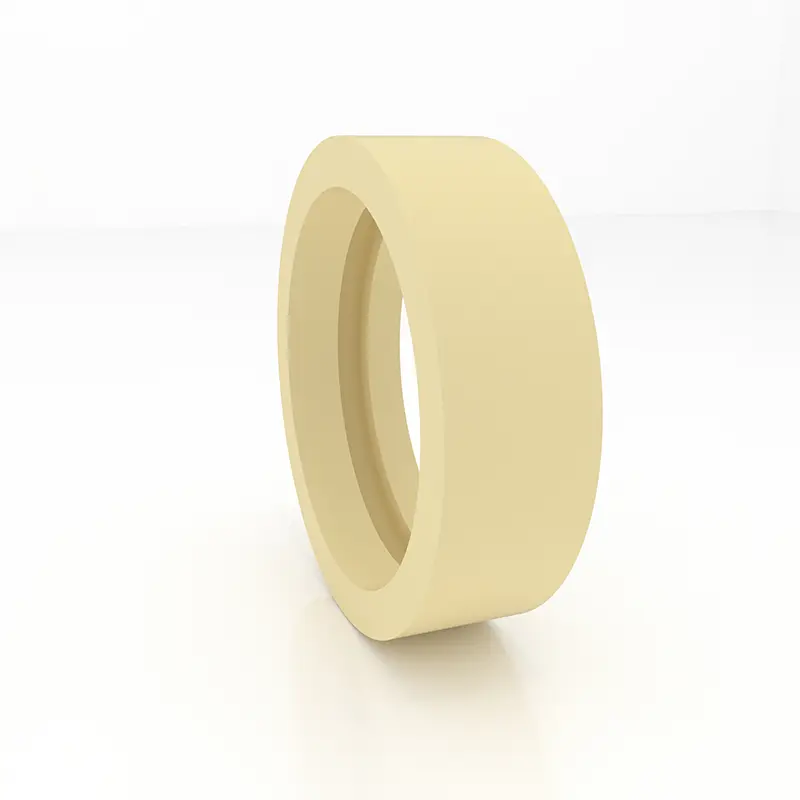

গাইড স্লিভ জিএফএআই
1। পারফরম্যান্স এবং ব্যবহার: গাইড স্লিভ জিএফএআই পিস্টন রডের জন্য একটি গাইড স্লিভ, যা পিস্টন রডকে সমর্থন করে এবং গাইড করে এবং ডাস্টপ্রুফ ফাংশন রয়েছে।
2। উপাদান: নাইলন পিএ, পলিওক্সিমিথিলিন পিওএম এবং পলিটেট্রাফ্লুওরোথিলিন পিটিএফই।
3। কাজের শর্ত: কাজের তাপমাত্রা: -55 ～+225 ℃ (পিটিএফই 120 ℃ এর উপরে ব্যবহৃত হয়)।
4। ডিজাইন স্ট্যান্ডার্ড: ডিজাইনিং এবং নির্বাচন করার সময়, হাঙ্গার কোম্পানির এফএআই সিরিজটি দেখুন।
5 ... চিহ্নিতকরণ এবং অর্ডার দেওয়ার পদ্ধতি: গাইড স্লিভ জিএফএআই অর্ডার নম্বর সহ চিহ্নিত করা হয়েছে, উদাহরণ: জিএফএআই -0600PTFE

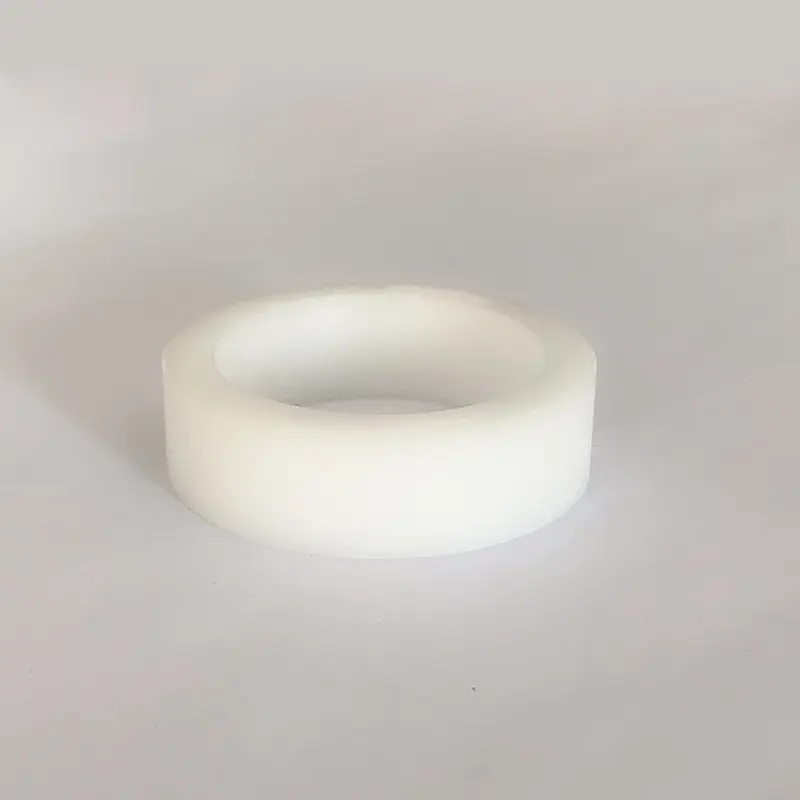

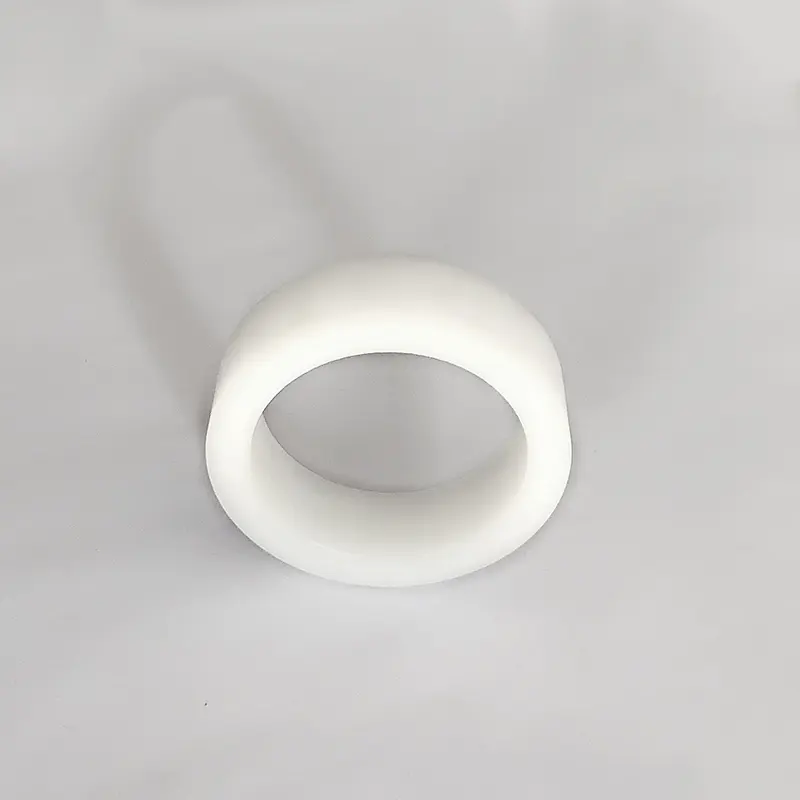

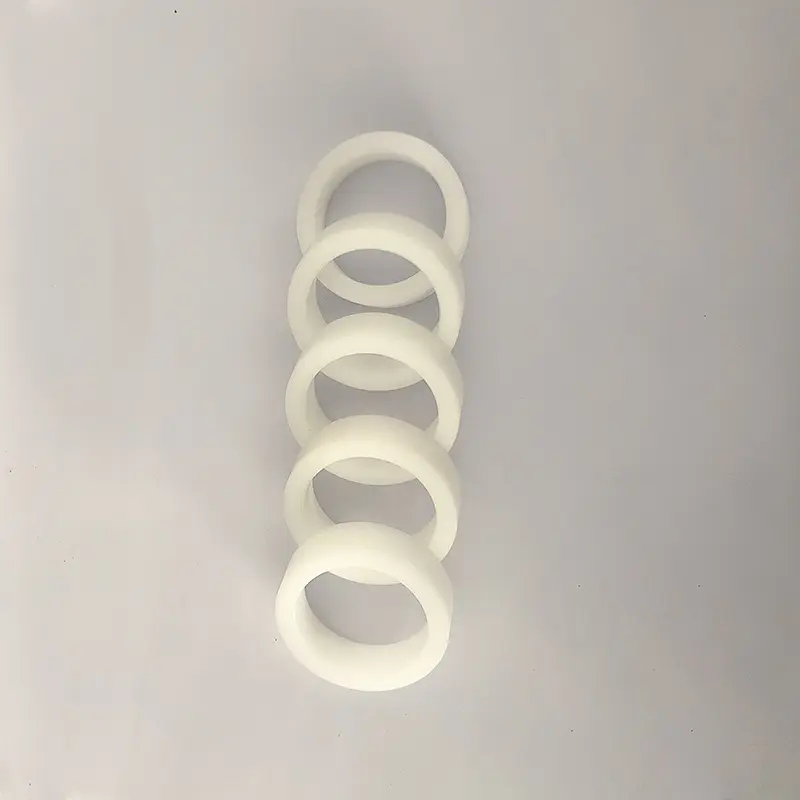

গাইড স্লিভ জিএফআই
1। পারফরম্যান্স এবং ব্যবহার: গাইড স্লিভ জিএফআই হ'ল পিস্টন রডের জন্য একটি গাইড স্লিভ, যা পিস্টন রডকে সমর্থন করে এবং গাইড করে।
2। উপাদান: নাইলন পিএ, পলিওক্সিমিথিলিন পিওএম এবং পলিটেট্রাফ্লুওরোথিলিন পিটিএফই।
3। কাজের শর্ত: কাজের তাপমাত্রা: -55 ~+255 ℃ (পিটিএফই 120 ℃ এর উপরে ব্যবহৃত হয়)
4। ডিজাইন স্ট্যান্ডার্ড: ডিজাইনিং এবং নির্বাচন করার সময়, হাঙ্গারের এফআই সিরিজটি দেখুন।
5 ... চিহ্নিতকরণ এবং অর্ডার দেওয়ার পদ্ধতি: গাইড স্লিভ জিএফআই অর্ডার নম্বর সহ চিহ্নিত করা হয়েছে, উদাহরণ: জিএফআই -0360 পিএ

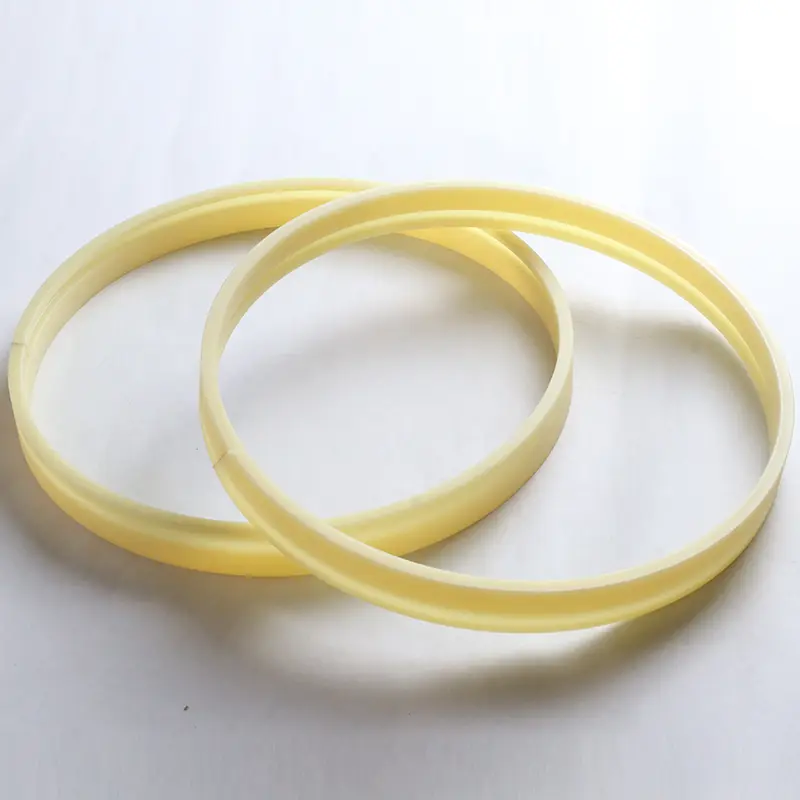

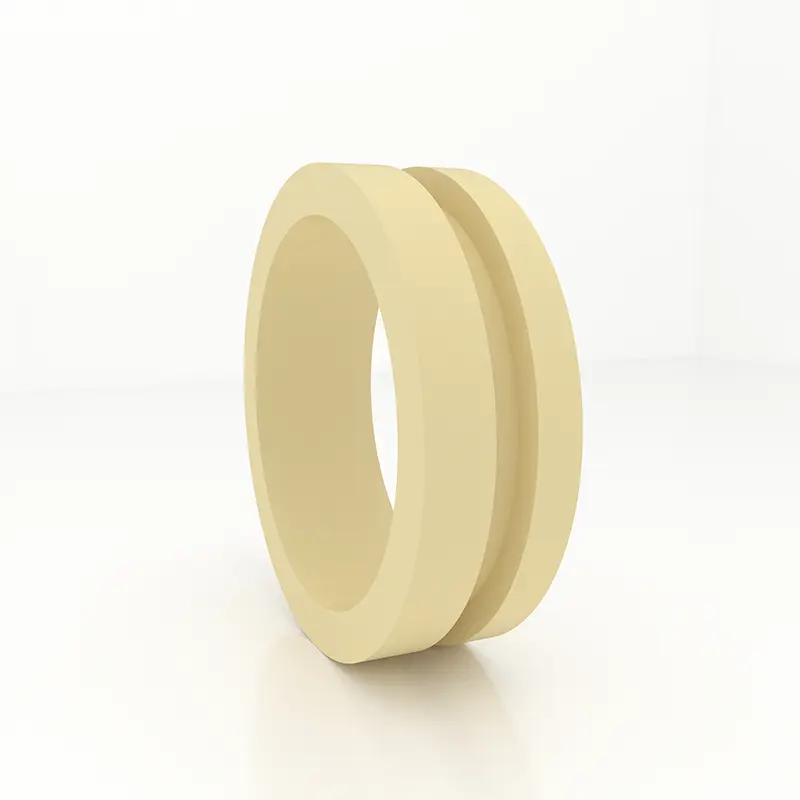

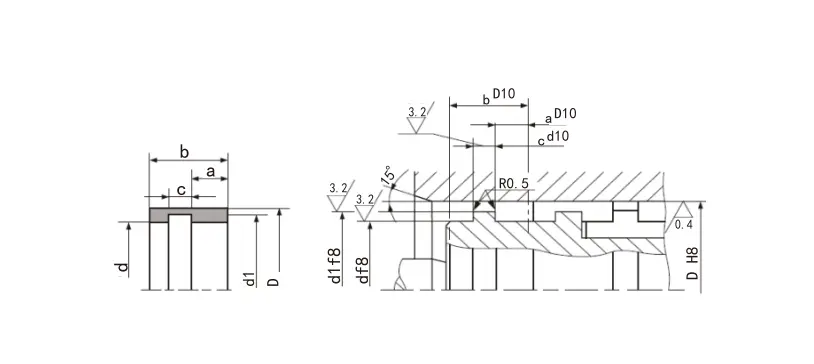

গাইড স্লিভ জিএফএ
1। পারফরম্যান্স এবং ব্যবহার: গাইড স্লিভ জিএফএ হ'ল পিস্টনের জন্য একটি গাইড স্লিভ, যা পিস্টনকে সমর্থন করে এবং গাইড করে।
2। উপাদান: নাইলন পিএ, পলিওক্সিমিথিলিন পিওএম এবং পলিটেট্রাফ্লুওরোথিলিন পিটিএফই।
3। কাজের শর্ত: কাজের তাপমাত্রা: -55 ~+255 ℃ (পিটিএফই 120 ℃ এর উপরে ব্যবহৃত হয়)
4। ডিজাইন স্ট্যান্ডার্ড: ডিজাইনিং এবং নির্বাচন করার সময়, হাঙ্গারের এফএ সিরিজটি দেখুন।
5 ... চিহ্নিতকরণ এবং অর্ডার দেওয়ার পদ্ধতি: গাইড স্লিভ জিএফএ অর্ডার নম্বর সহ চিহ্নিত করা হয়েছে, উদাহরণ: জিএফএ -0560 পিএ

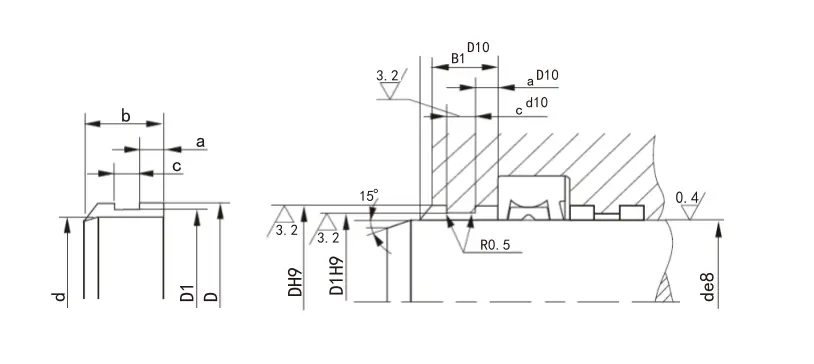

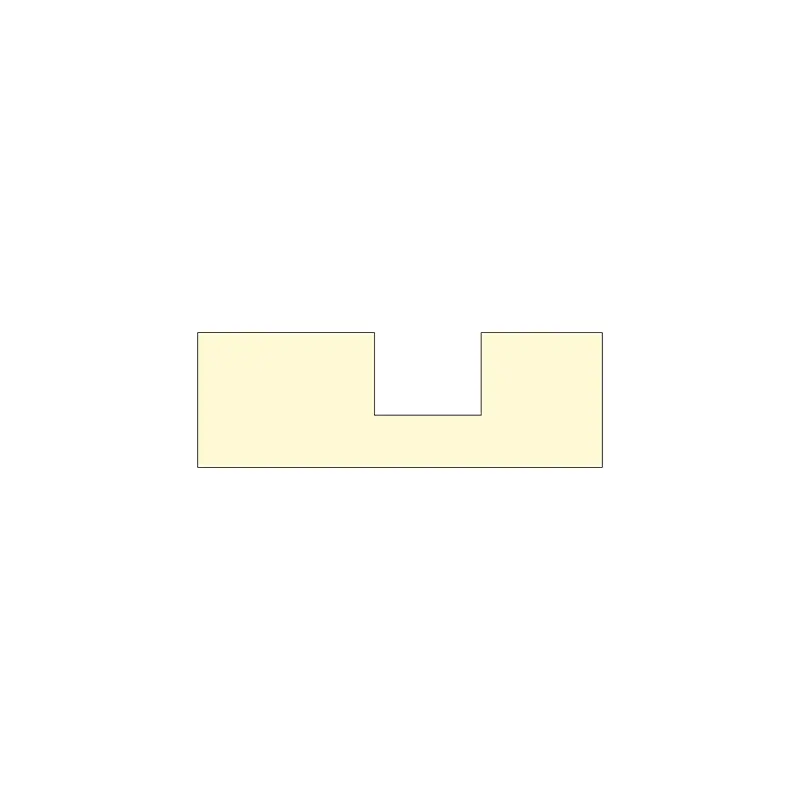

6। কাঠামোগত ডিভাইস:
স্পেসিফিকেশন:
| মডেল | খাঁজ প্রস্থ এইচ+0.2 |
বেধ টি - 0.05 |
বেধ টি টি - 0.05 |
বেধ টি - 0.05 |
বেধ টি - 0.05 |
বেধ টি - 0.05 |
| আরসি 1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| আরসি 1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| আরসি 1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| আরসি 1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| আরসি 1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| আরসি 1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| দ্রষ্টব্য: বোল্ডফেস সিরিজটি সাধারণত ব্যবহৃত হয় সিরিজ। যদি প্রয়োজনীয় পণ্যটি এই টেবিলে না থাকে তবে দয়া করে আমাদের সাথে যোগাযোগ করুন। | ||||||

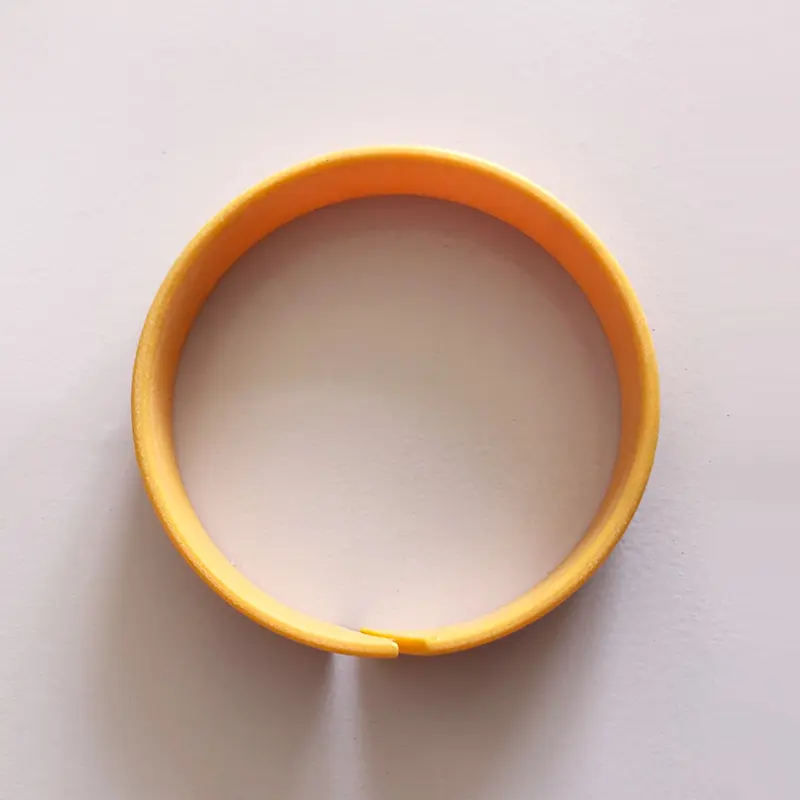

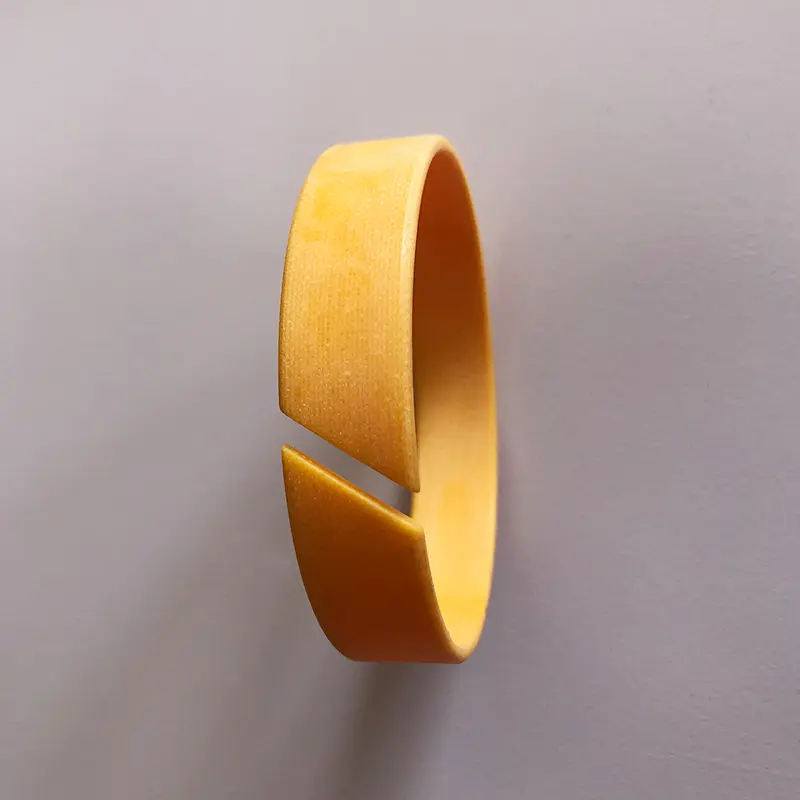

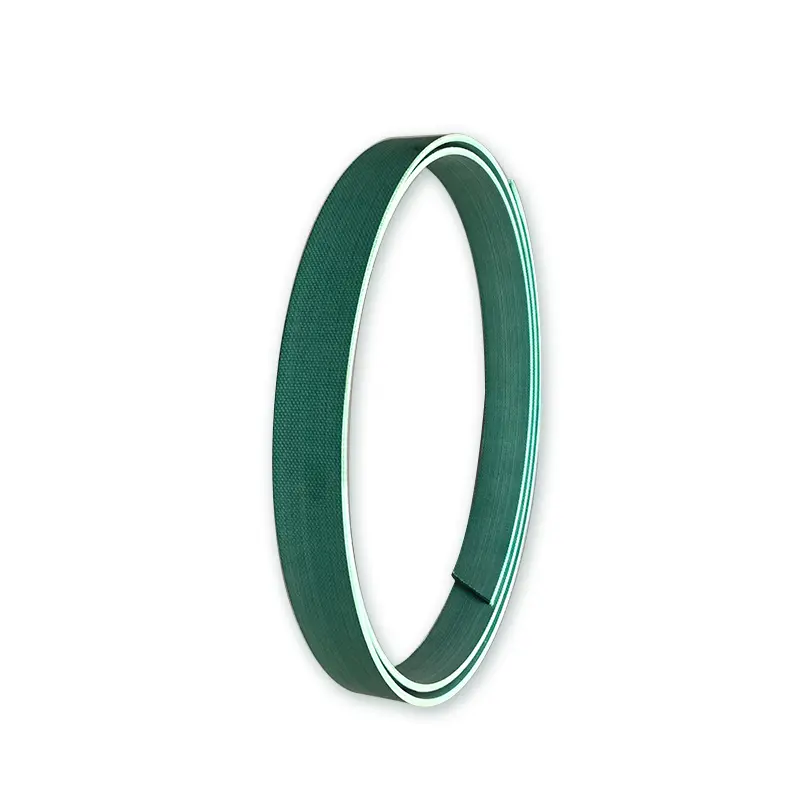

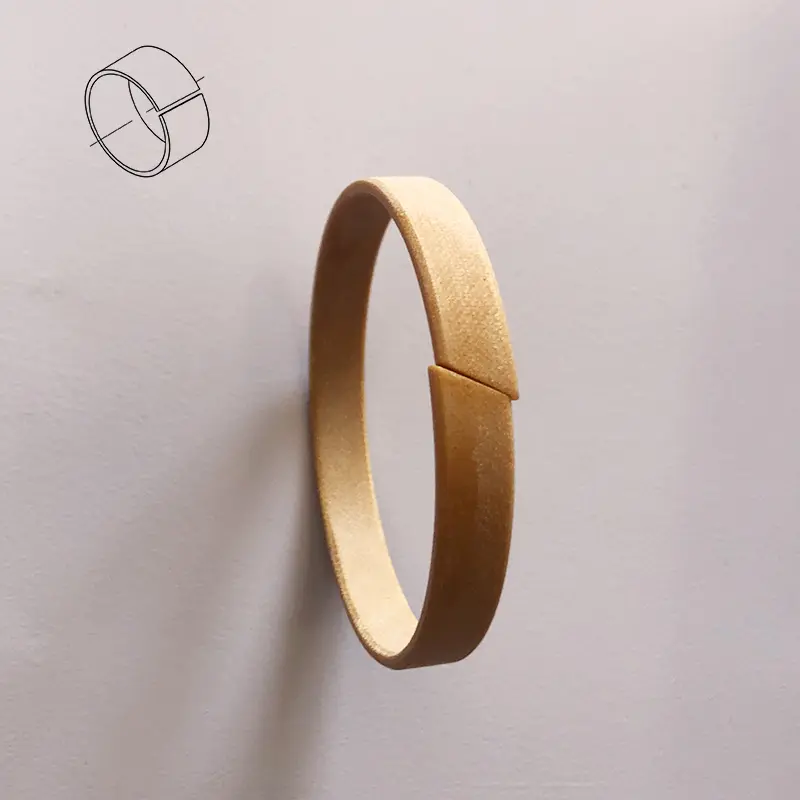

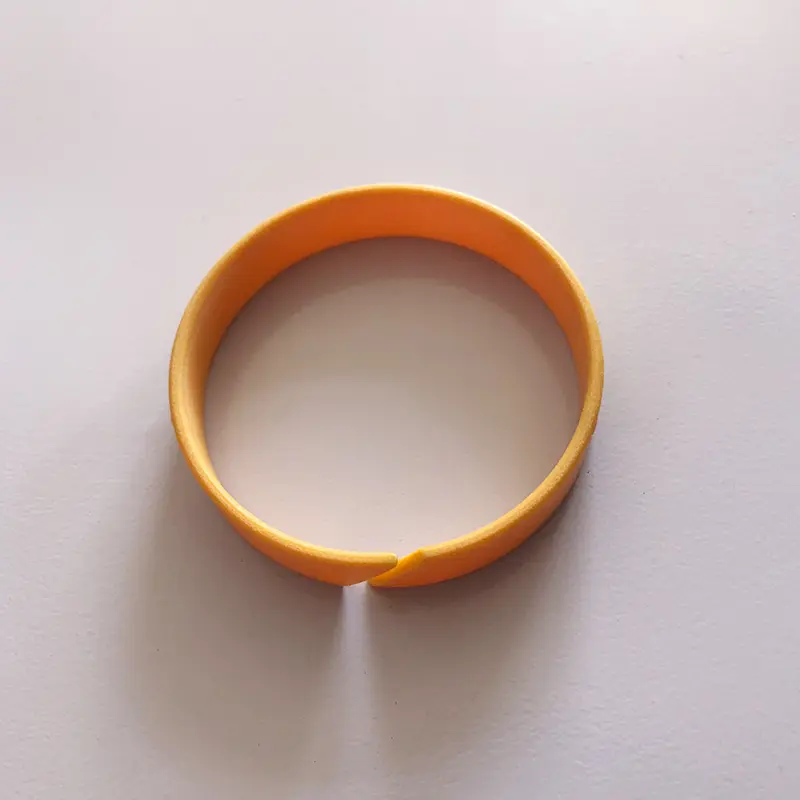

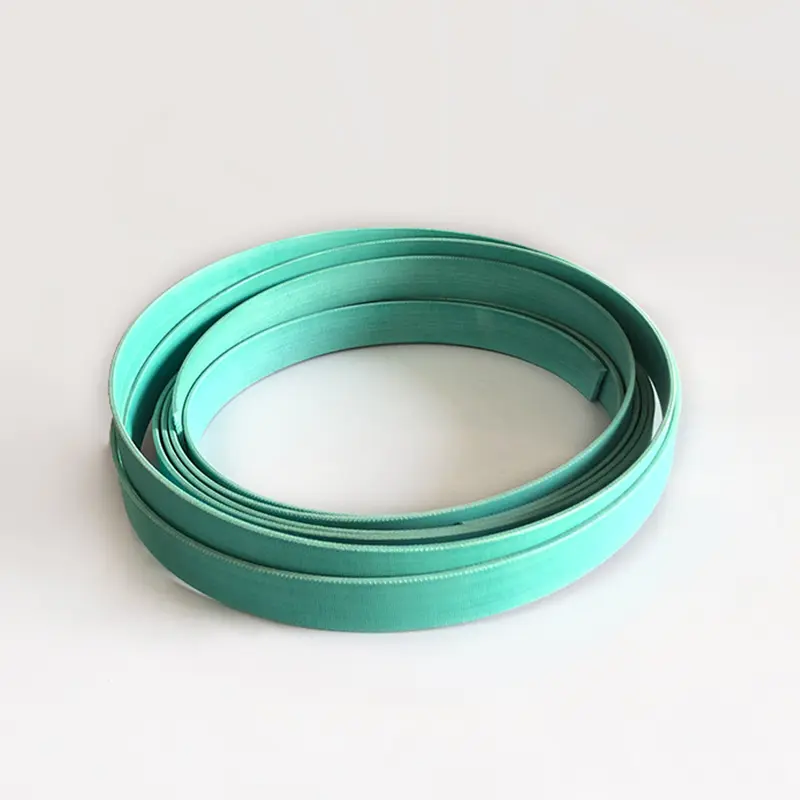

কাপড়-চাঙ্গা ফেনোলিক সমর্থন রিং (বেল্ট)
সমর্থন রিং হাইড্রোলিক সিলিন্ডারের একটি গুরুত্বপূর্ণ প্রাথমিক উপাদান। বিশ্বের স্লাইডিং রিং সম্মিলিত সিল এবং নরম ভারবহন কাঠামোর বিকাশের সাথে খাপ খাইয়ে নিতে, আমাদের সংস্থাটি সফলভাবে কাপড়-পুনর্বহাল ফেনোলিক সাপোর্ট রিংগুলি (বেল্ট) তৈরি করেছে। প্রকৃত ব্যবহারের বছরগুলি দেখিয়েছে যে এই পণ্যটি অনুরূপ বিদেশী পণ্যগুলির মানের স্তরে পৌঁছেছে বা অতিক্রম করেছে এবং ব্যবহারকারীরা ব্যাপকভাবে প্রশংসিত হয়েছে। টেবিলগুলি 1 থেকে 4 হ'ল আমাদের সংস্থা দ্বারা উত্পাদিত সমর্থন রিং (বেল্ট) এর পারফরম্যান্স টেবিল।
টেবিল 1 আমাদের সমর্থন রিং এবং বুসাক+শম্বা পণ্যগুলির শারীরিক বৈশিষ্ট্যের তুলনা
| নমুনা উত্স | সমর্থন রিং বেধ (মিমি) | সংবেদনশীল শক্তি (এমপিএ) | তেল প্রতিরোধের ওজন পরিবর্তন হার হাইড্রোলিক অয়েল (70 ± 2 ℃*24 ঘন্টা) | ব্রেকিং শক্তি (এমপিএ) | ইন্টারলেয়ার আনুগত্য (কেএন/এম) |
| ফ্যাশন+শম্বা | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| আমাদের পণ্য | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (গ্রাফাইট সহ) | 390 | 0.63 | 36.4 | 2.08 |
| নমুনা প্রকার | আমাদের পণ্য | অর্কোট টিএলজি ① | Duratec900 ① | টারসিটি 47 ② | এমটি 64/5 বি | নোকড্র (দিন) | পোলডাইফাইড পলিওক্সিমেথিলিন | বিড়াল (মার্কিন) | |
| পরিমাপ মান | প্রয়োজনীয় সূচক | ||||||||
| সংবেদনশীল শক্তি (এমপিএ) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| নমুনা প্রকার | আমাদের পণ্য | অর্কোট টিএলজি ① | Duratec900 ① | টারসিটি 47 ② | এমটি 64/5 বি | নোকড্র (দিন) | পোলডাইফাইড পলিওক্সিমেথিলিন | বিড়াল (মার্কিন) | |
| পরিমাপ মান | প্রয়োজনীয় সূচক | ||||||||
| সংবেদনশীল শক্তি (এমপিএ) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| প্রতি ইউনিট যোগাযোগের দৈর্ঘ্য লোড ডাব্লু (এন/মিমি) | হার্টজ যোগাযোগ রিলে ΔH (এন/মিমি 2) | ঘর্ষণ সহগ | |||
| শুকনো ঘর্ষণ অবস্থা | তেল ড্রিপ লুব্রিকেশন রাষ্ট্র | ||||
| আমাদের পণ্য | অর্কোট টিএলজি | আমাদের পণ্য | অর্কোট টিএলজি | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

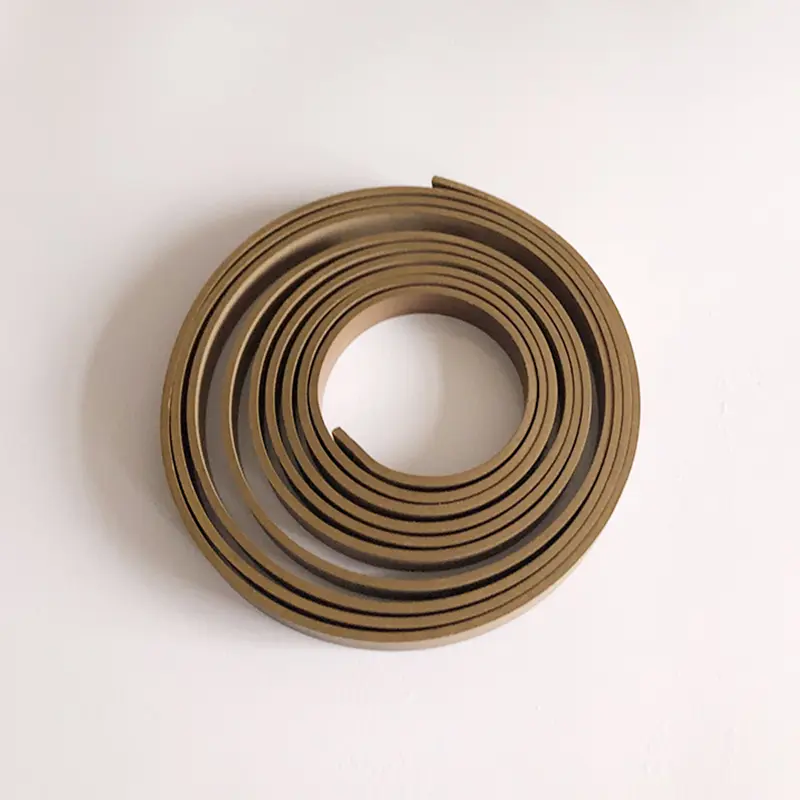

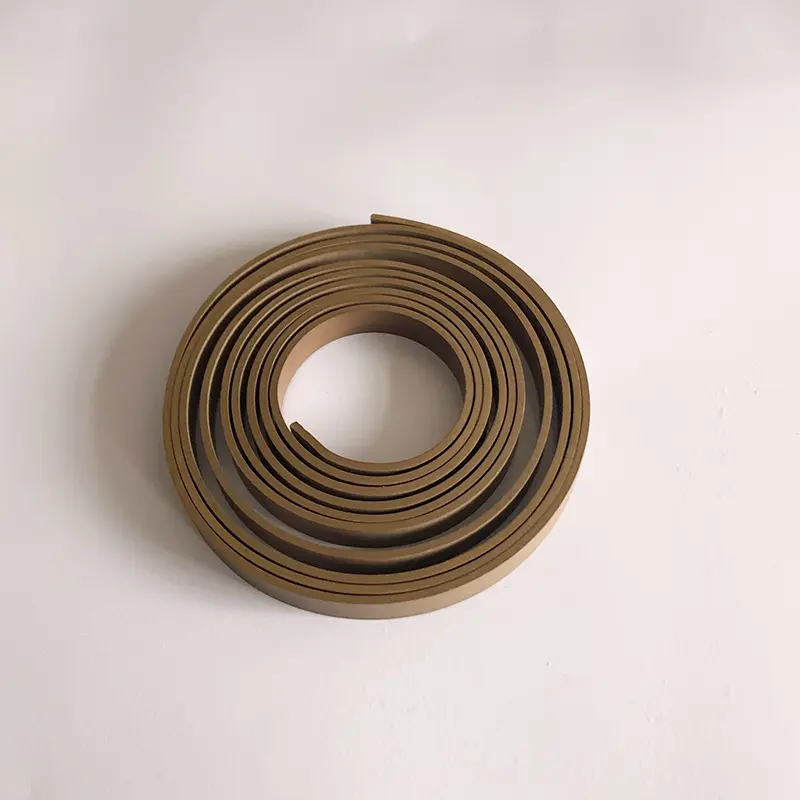

| উপাদান | পিটিএফই+ব্রোঞ্জ |
| সরবরাহ | রোল (সাধারণত প্রায় 20 মিটার/রোল) বা প্রয়োজনীয় দৈর্ঘ্য কাটা |
| সুবিধা | 1। কম ঘর্ষণ, কোনও ক্রাইপিং এবং কামড় নেই; |
| 2। পর্যাপ্ত তৈলাক্তকরণ ছাড়াই ভাল কাজ করতে পারে; | |
| 3। বিভিন্ন মিডিয়া প্রতিরোধী, দুর্দান্ত রাসায়নিক স্থিতিশীলতা; | |
| 4। সিলিন্ডার এবং সিলগুলি স্ক্র্যাচ করে হার্ড অবজেক্টগুলি হ্রাস করতে পরিধান-প্রতিরোধী রিংয়ে এম্বেড থাকা হার্ড অবজেক্টগুলিকে সমন্বিত করতে পারে, তাই ভারী-লোড পরিস্থিতিতে একাধিক পরিধান-প্রতিরোধী রিং ব্যবহার করুন; | |
| 5। এটি উচ্চ-গতি এবং হালকা-লোড পরিস্থিতিতেও ভাল পরিধানের প্রতিরোধের রয়েছে, সুতরাং এটি সর্বাধিক ব্যবহৃত পরিধান-প্রতিরোধী রিং; | |
| 6। কোনও আকারের সীমাবদ্ধতা নেই, বড় ব্যাসের পরিস্থিতিতে ব্যবহার করা যেতে পারে। | |
| তাপমাত্রা | -60 ~+200 ℃ ℃ |
| সর্বাধিক গতি | 15 মি/এস |
| সর্বাধিক এক্সট্রুশন শক্তি | 15n/মিমি 2 (20 °) |
| 7.5N/মিমি 2 (80 °) | |
| 5 এন/মিমি 2 (120 °) |

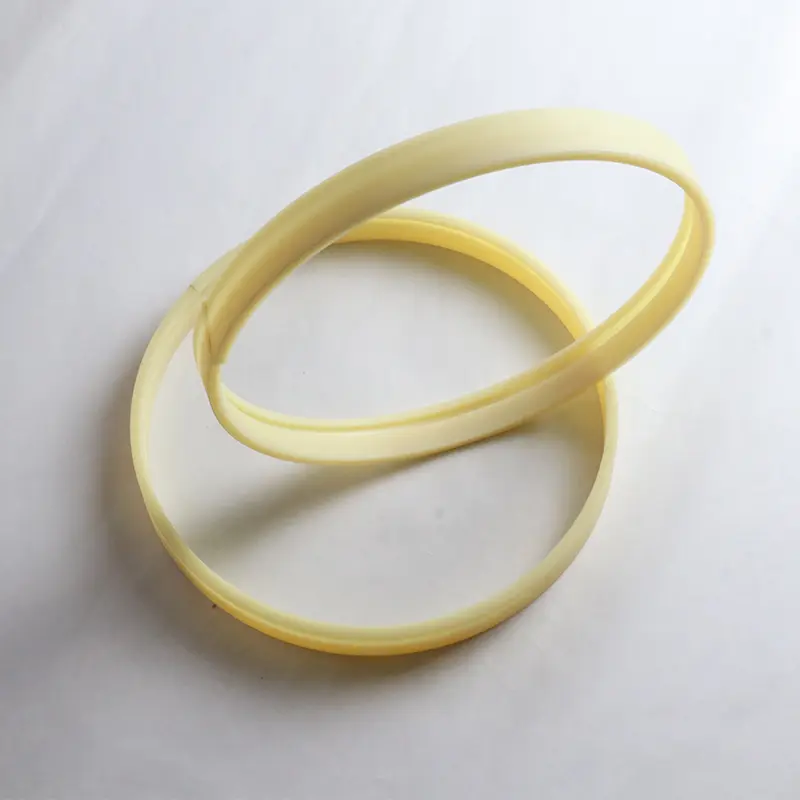

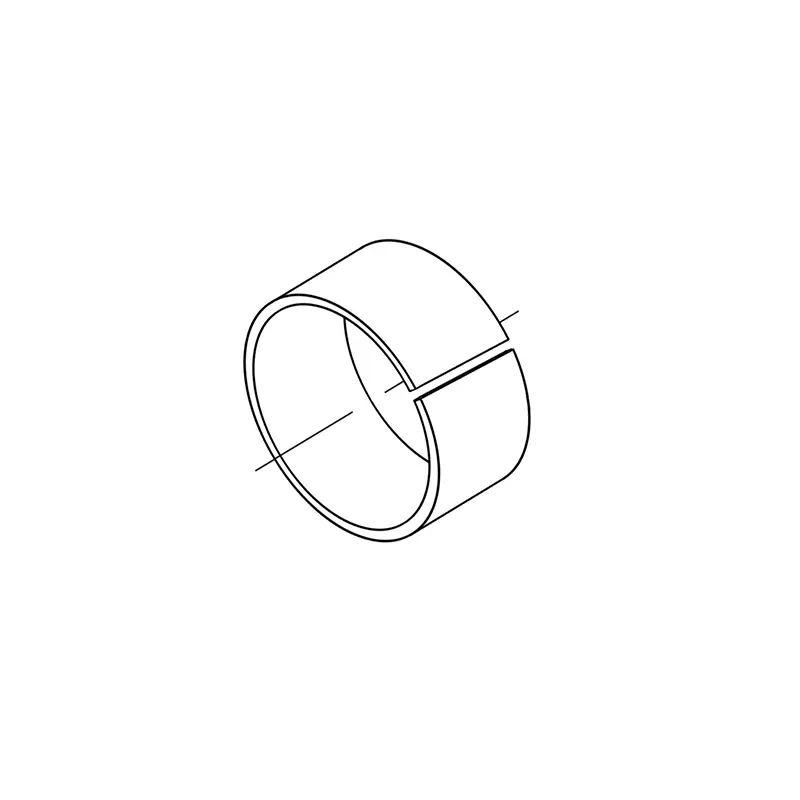

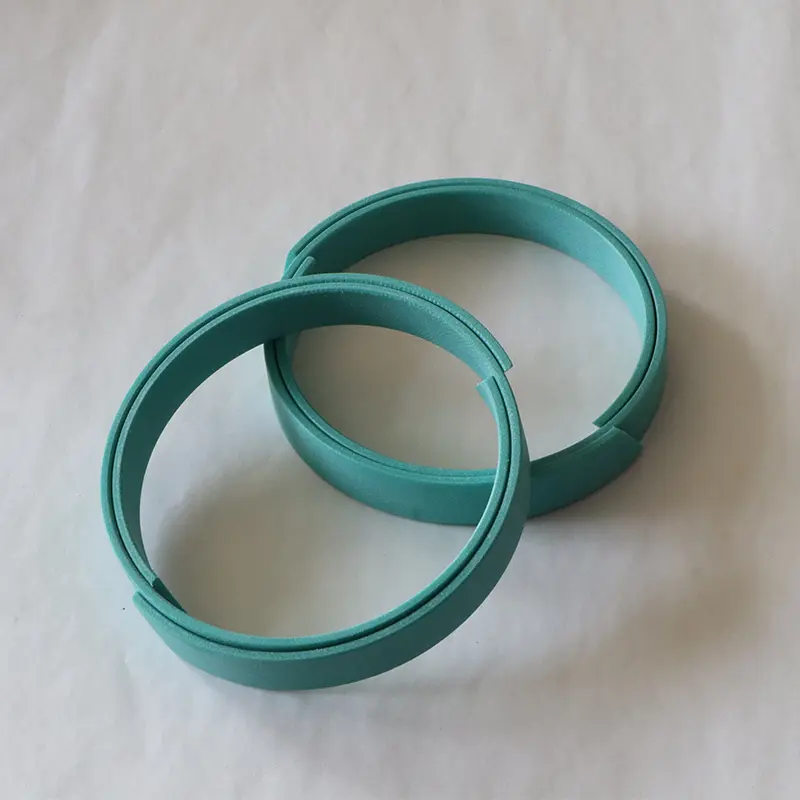

পিস্টন রডের জন্য আরসিএস নন-ধাতব গাইড রিং

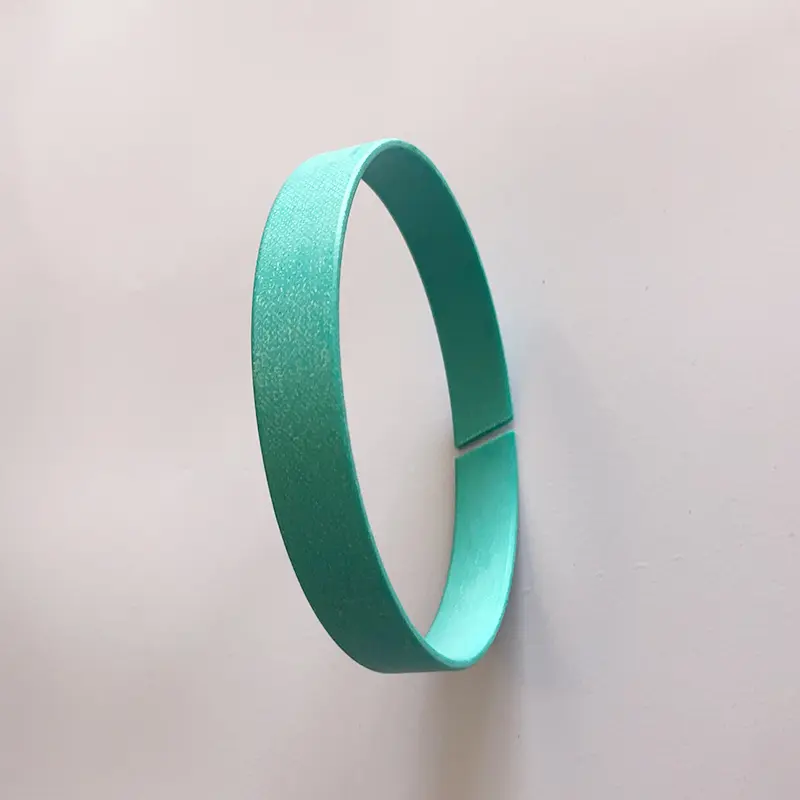

পিস্টনের জন্য আরসিটি নন-ধাতব গাইড রিং
হাইড্রোলিক সিলিন্ডারে চলমান পিস্টন বা পিস্টন রডের জন্য, পরিধানের রিংটির একটি সুনির্দিষ্ট দিকনির্দেশক প্রভাব রয়েছে এবং রেডিয়াল ফোর্সগুলি শোষণ করতে পারে। একই সময়ে, পরিধানের রিংটি হাইড্রোলিক সিলিন্ডারে স্লাইডিং অংশগুলির ধাতব যোগাযোগকে প্রতিরোধ করতে পারে। ধাতব পরিধানের রিংগুলির সাথে তুলনা করে, নন-ধাতব পরিধানের রিংগুলির অনেকগুলি সুবিধা রয়েছে। এর মধ্যে কাপড়-চাঙ্গা ফেনলিক এবং পিটিএফই গাইড রিংগুলি সাইটে কাটিয়া প্রকার এবং ব্যবহারের জন্য প্রস্তুত প্রকারে উপলব্ধ।
1। ভাল পরিধান প্রতিরোধ ক্ষমতা
2। ধাতব থেকে ধাতব যোগাযোগ এড়িয়ে চলুন
3। যান্ত্রিক কম্পন দমন করতে পারে
4। পরিধান-প্রতিরোধী রিংয়ের কেন্দ্রিক প্রভাবের কারণে, একটি বৃহত রেডিয়াল ক্লিয়ারেন্স অনুমোদিত
5। খাঁজটি সহজ এবং ইনস্টল করা সহজ
6 .. উপরোক্ত সুবিধার উপর ভিত্তি করে কম রক্ষণাবেক্ষণ ব্যয়, এটি ব্যাপকভাবে ব্যবহৃত হয়
উপাদান:
1। পলিটেট্রাফ্লুওরোথিলিন পিটিএফই 3 (সাধারণ উপাদান), পিটিএফই 4 (জলের মতো কম সান্দ্রতা মিডিয়া যেমন প্রযোজ্য), পিটিএফই 1 (কম ঘর্ষণ প্রয়োজনীয়তা যেমন নিউম্যাটিক্স)
2। পলিওক্সিমিথিলিন পম বা নাইলন পিএ এবং এর পরিবর্তিত উপকরণ
3। ফর্মালডিহাইড রজন + রিইনফোর্সিং ফাইবার প্রিফ
বিভিন্ন উপকরণের লোড-ভারবহন ক্ষমতার তুলনা সারণী (রেফারেন্স)
| উপাদান | বহন ক্ষমতা সর্বোচ্চ (এন/মিমি 2) |
| পিটিএফই ভরা তামা গুঁড়ো | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| কাপড়ের সাথে ফেনলিক পাউডার | 90 (60 ℃); 40 (80 ℃) |
| পলিওক্সিমিথিলিন বা নাইলন | 25 (60 ℃); 15 (80 ℃) |
| পলিওক্সিমিথিলিন বা নাইলন ভরাট | 40 (60 ℃); 30 (80 ℃) |
| মসৃণতা | Rtmax (μm) | রা (μm) |
| স্লাইডিং পৃষ্ঠ | ≤2.5 | 0.05-0.3 |
| খাঁজ নীচে | ≤10 | ≤2 |
| খাঁজ পাশ | ≤15 | ≤3 |

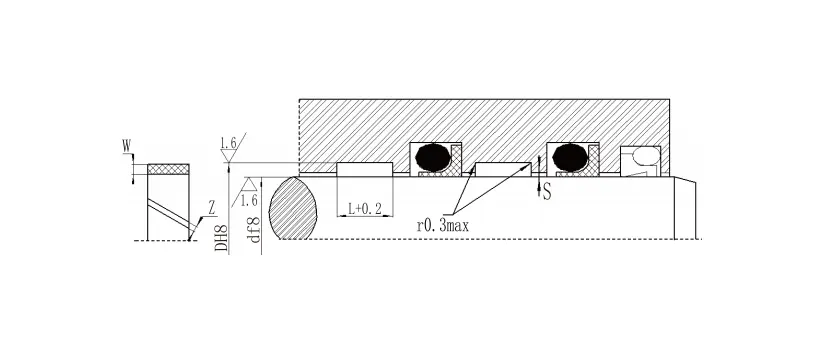

পিস্টন রড গাইড রিং স্পেসিফিকেশন সিরিজ
| রড ব্যাস | নীচে ব্যাস | খাঁজ প্রস্থ | বেধ | ফাঁক |
|
রড ব্যাস | নীচে ব্যাস | খাঁজ প্রস্থ | বেধ | ফাঁক |
| ডি এফ 8/এইচ 9 | ডি এইচ 8 | L+0.2 | W | Z | ডি এফ 8/এইচ 9 | ডি এইচ 8 | L+0.2 | W | Z | |
| 8-20 | ডি+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | ডি+5 | 25 | 2.5 | 8-33 | |
| 10-50 | ডি+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | ডি+5 | 25 | 2.5 | 33-134 | |
| 15-140 | ডি+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | ডি+8 | 25 | 4 | 10-33 | |
| 20-220 | ডি+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | ডি+8 | 25 | 4 | 33-70 | |
| 80-400 | ডি+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
