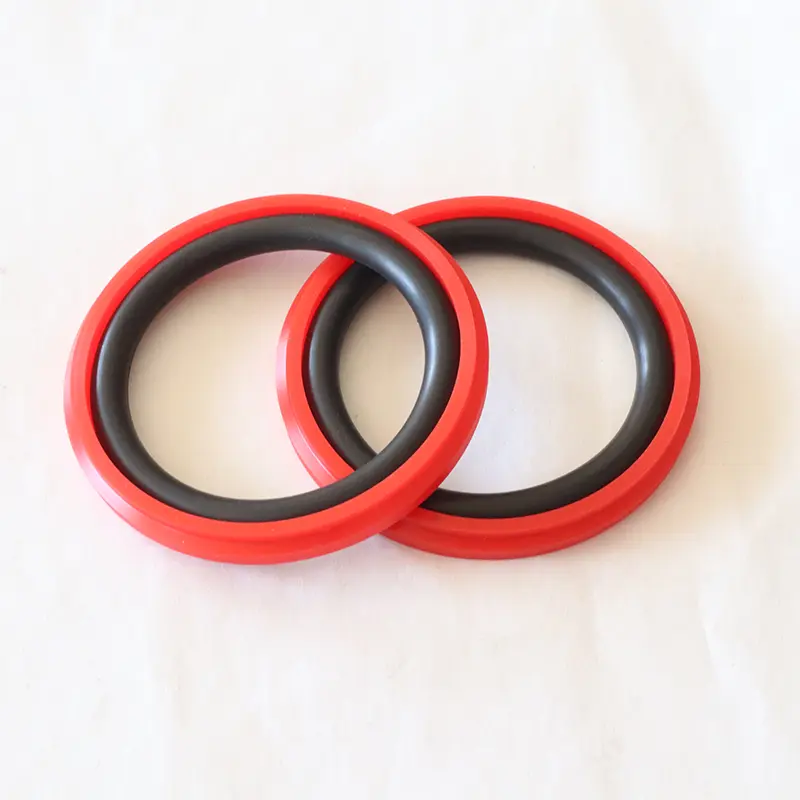

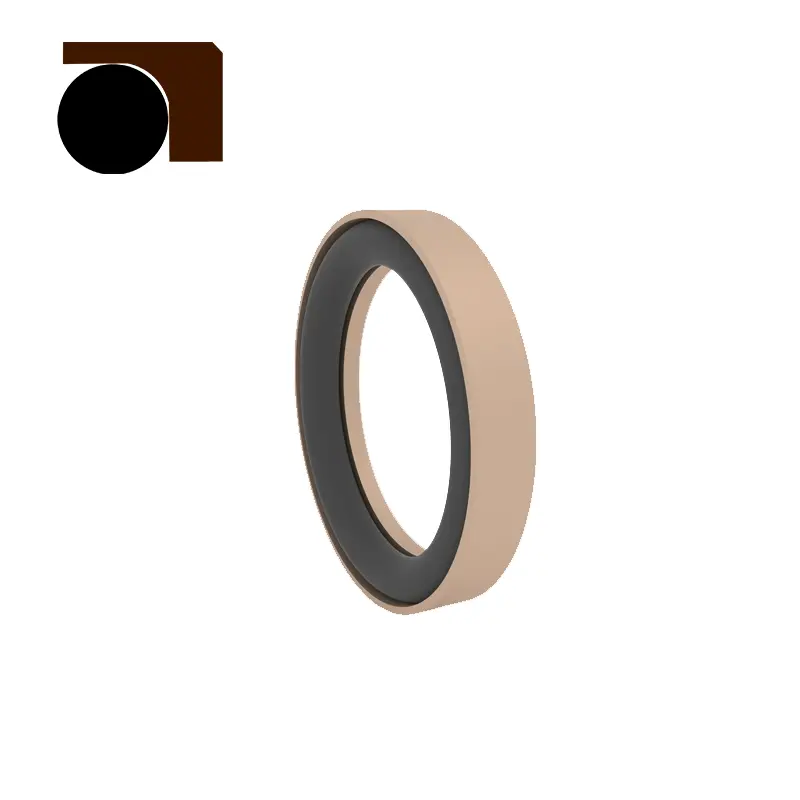

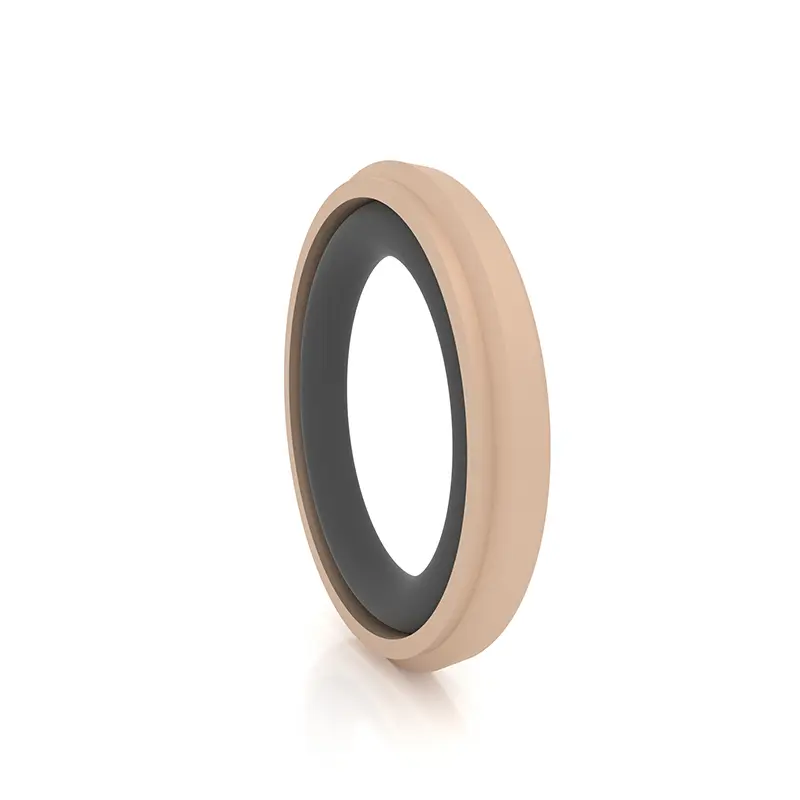

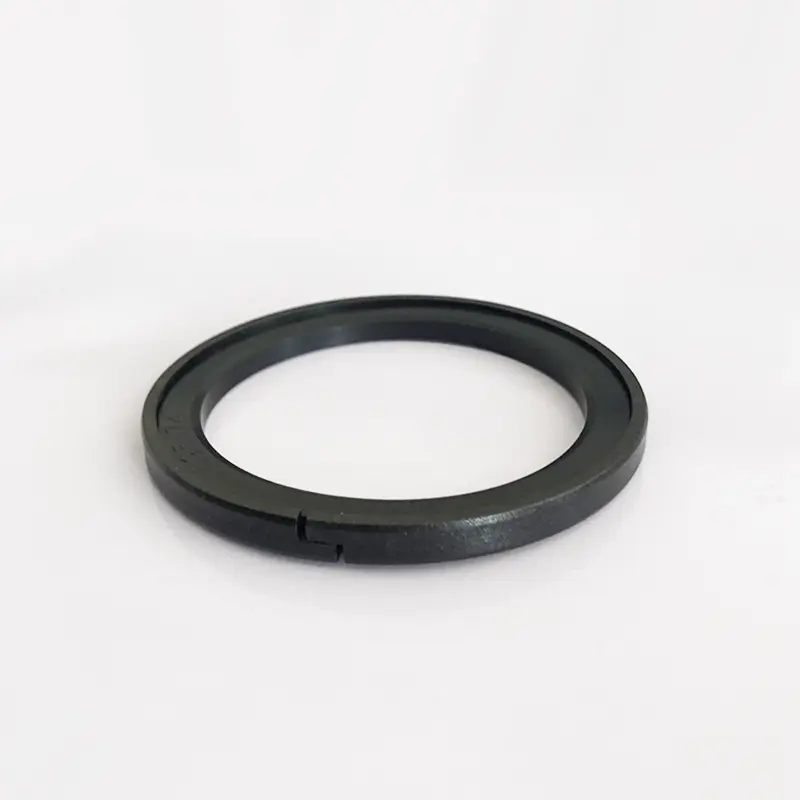

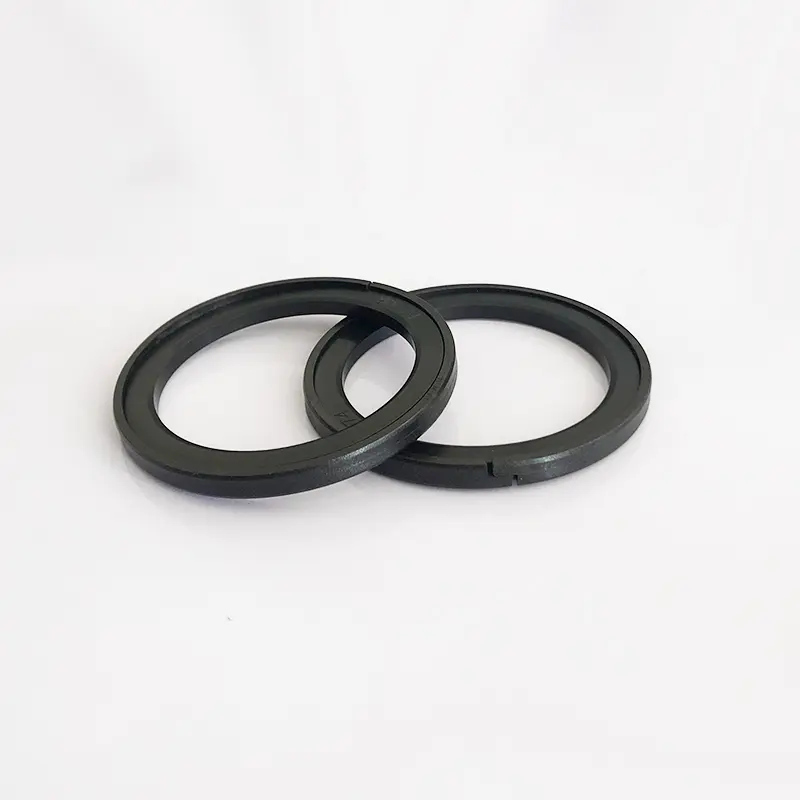

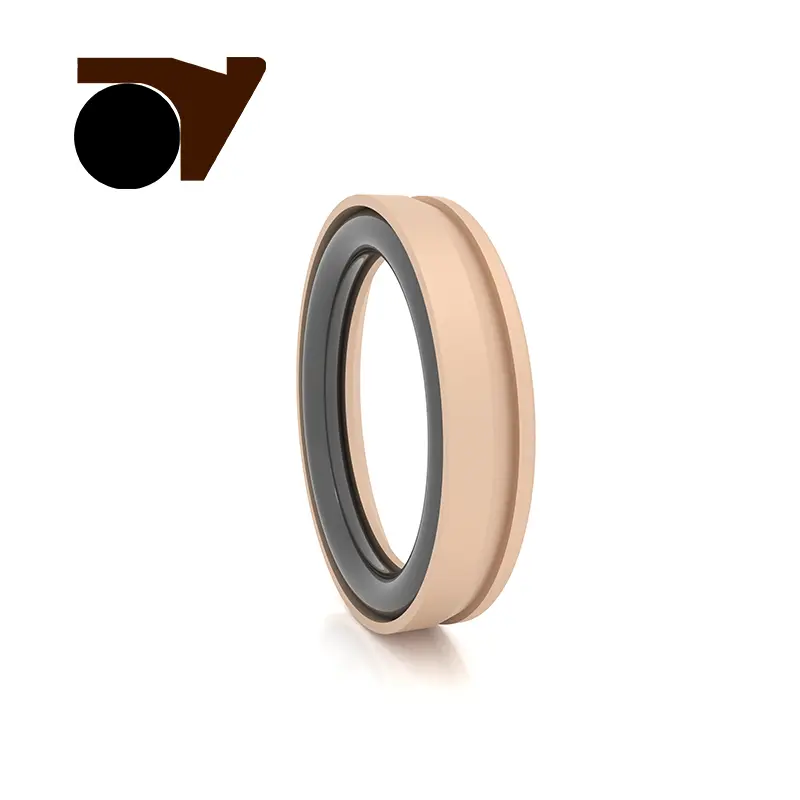

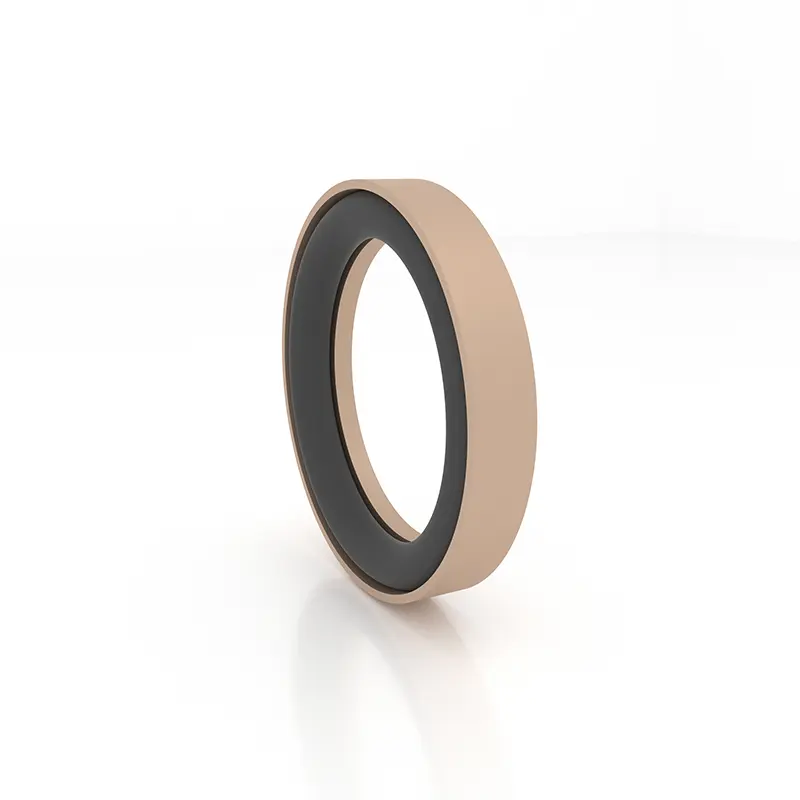

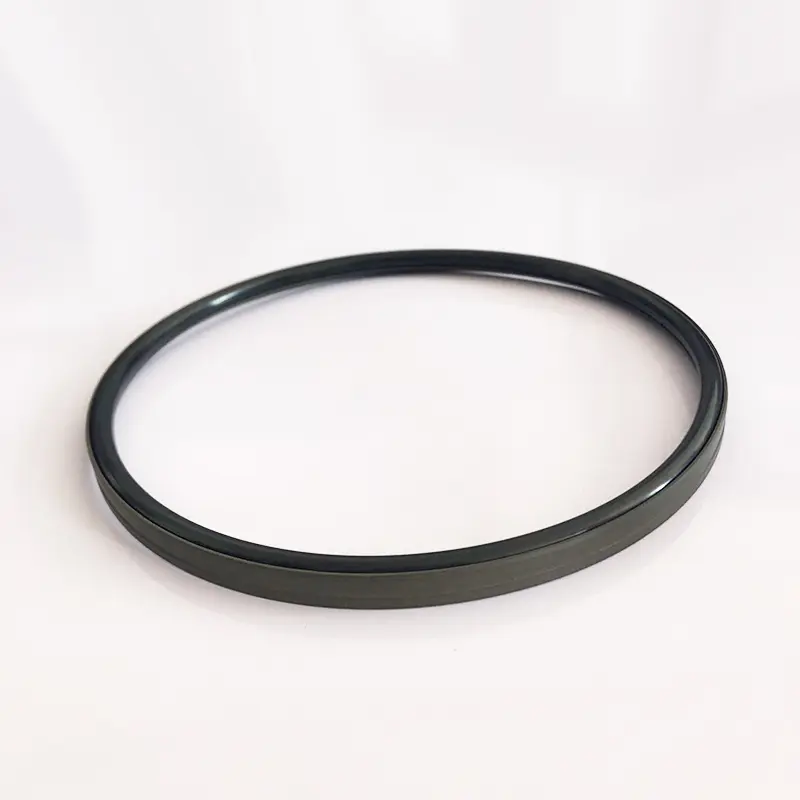

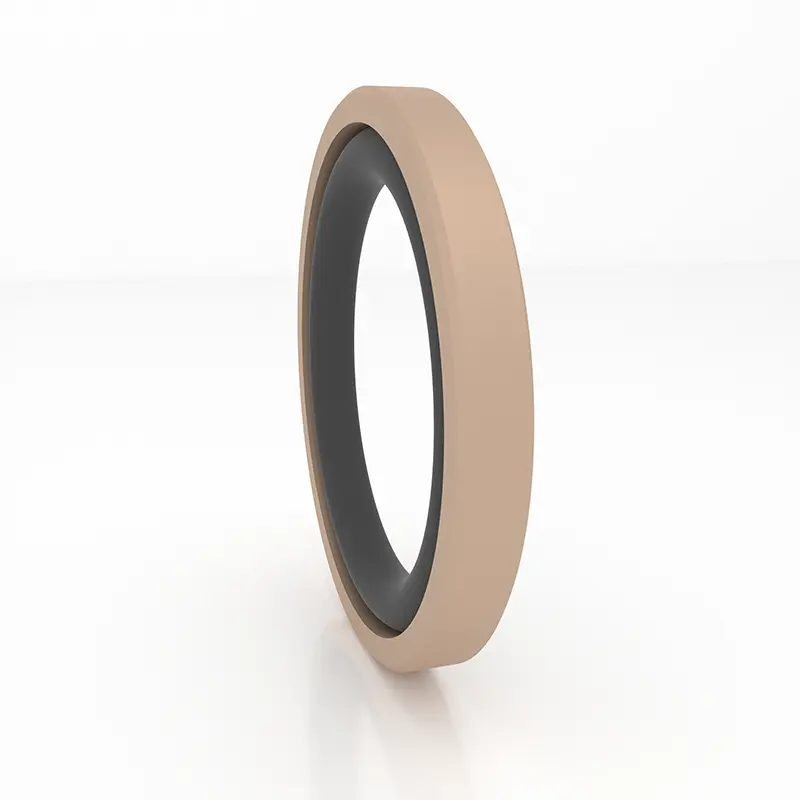

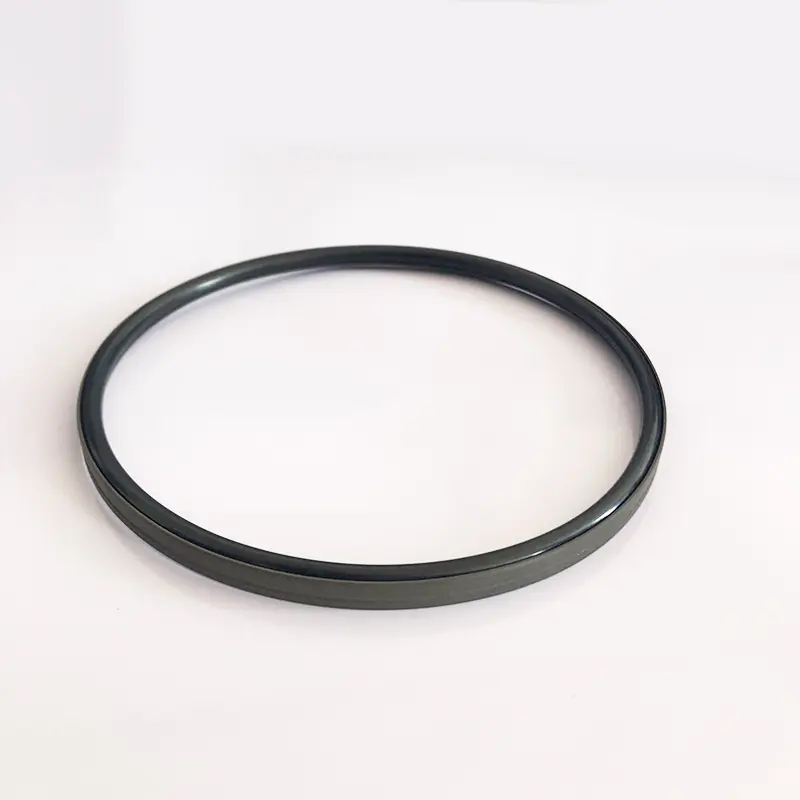

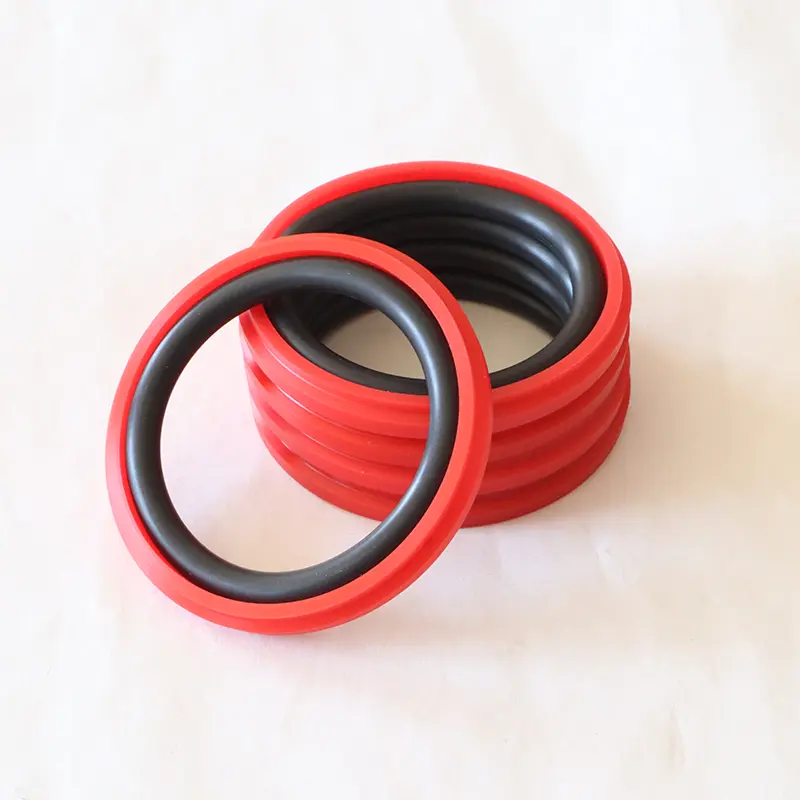

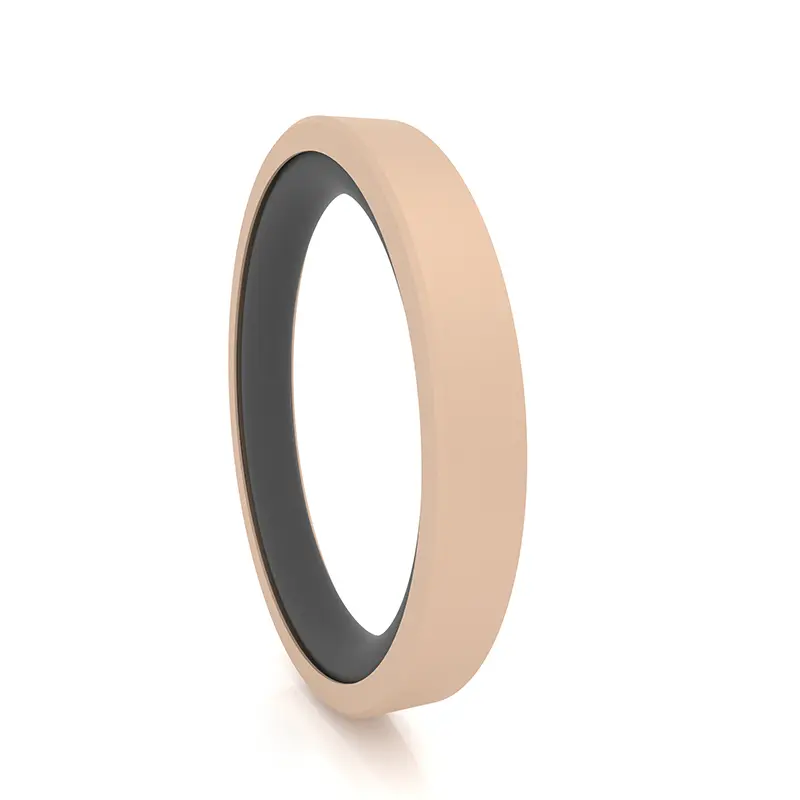

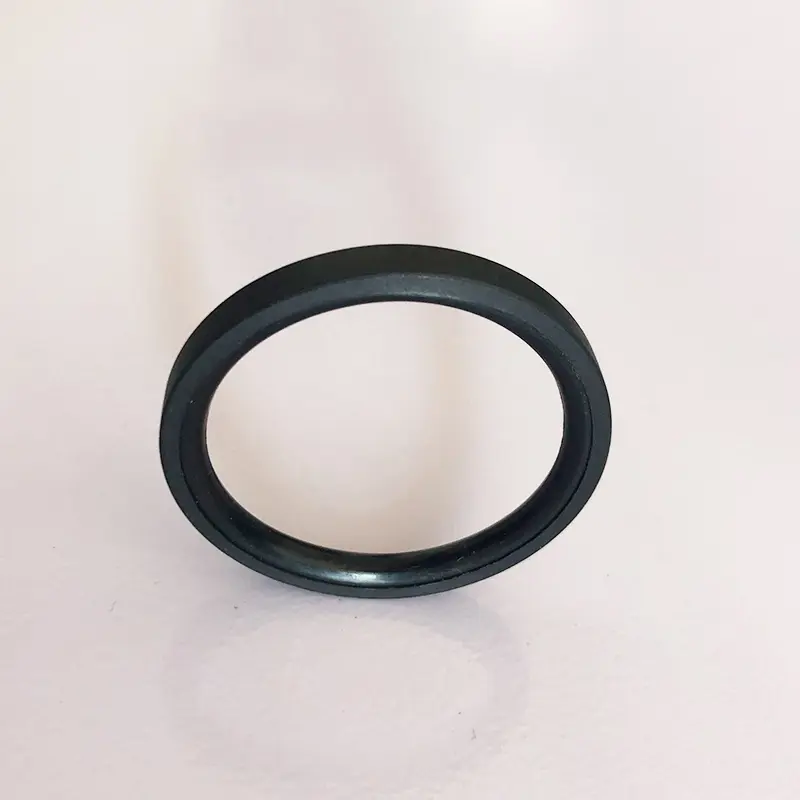

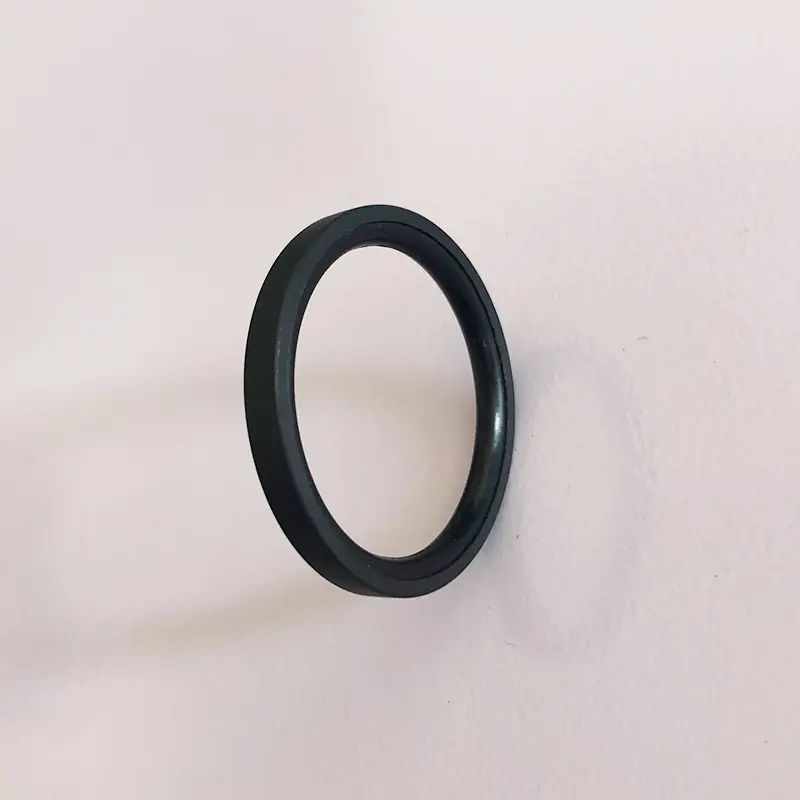

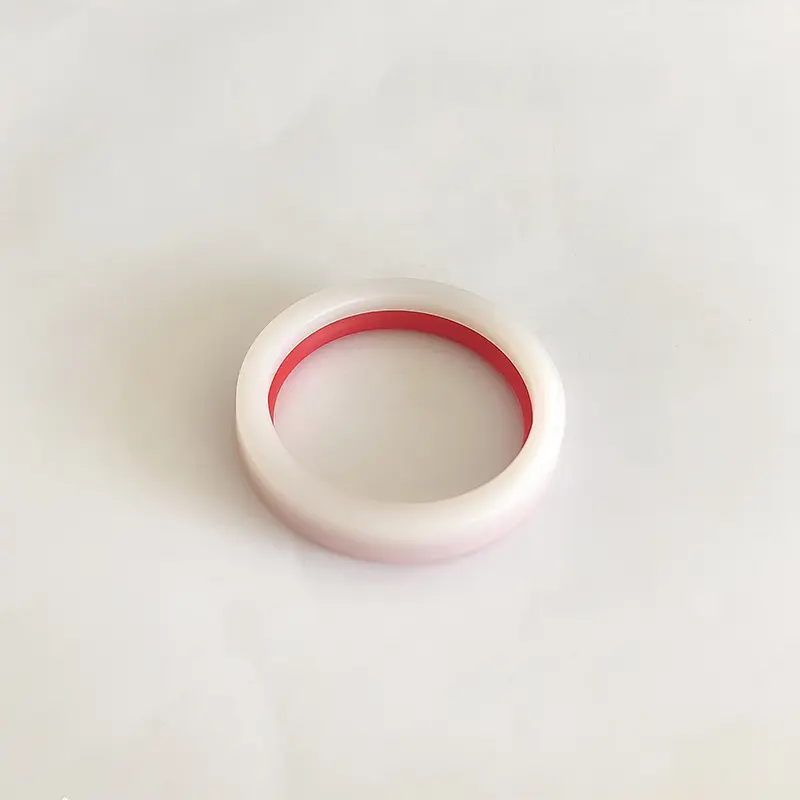

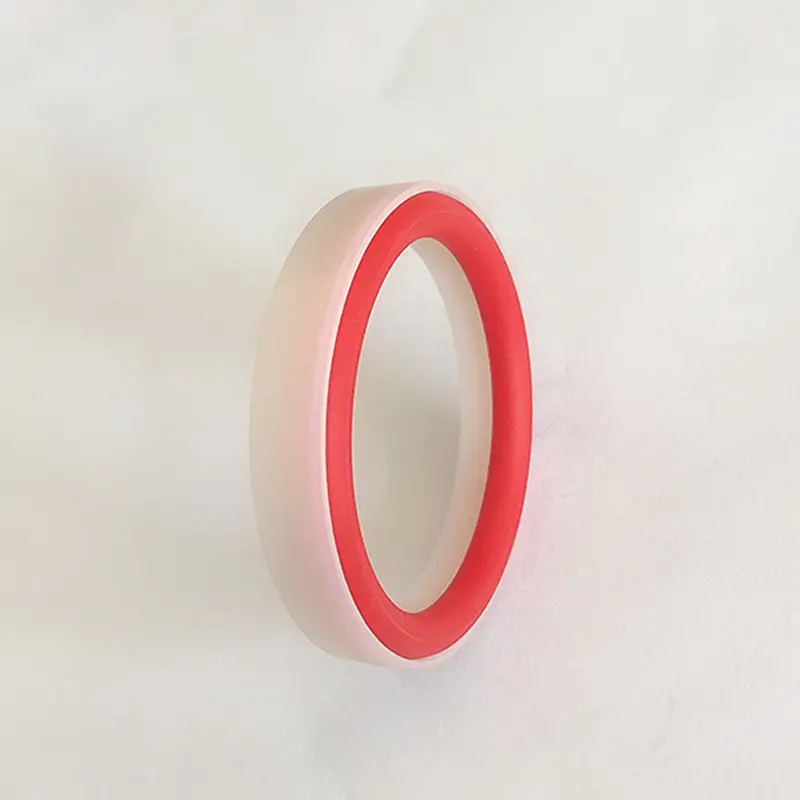

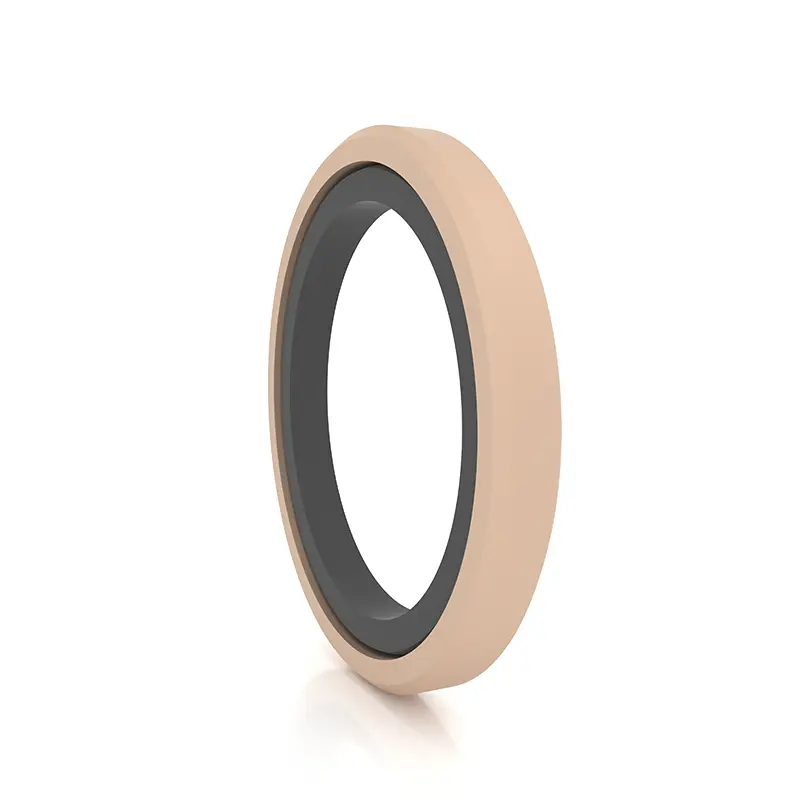

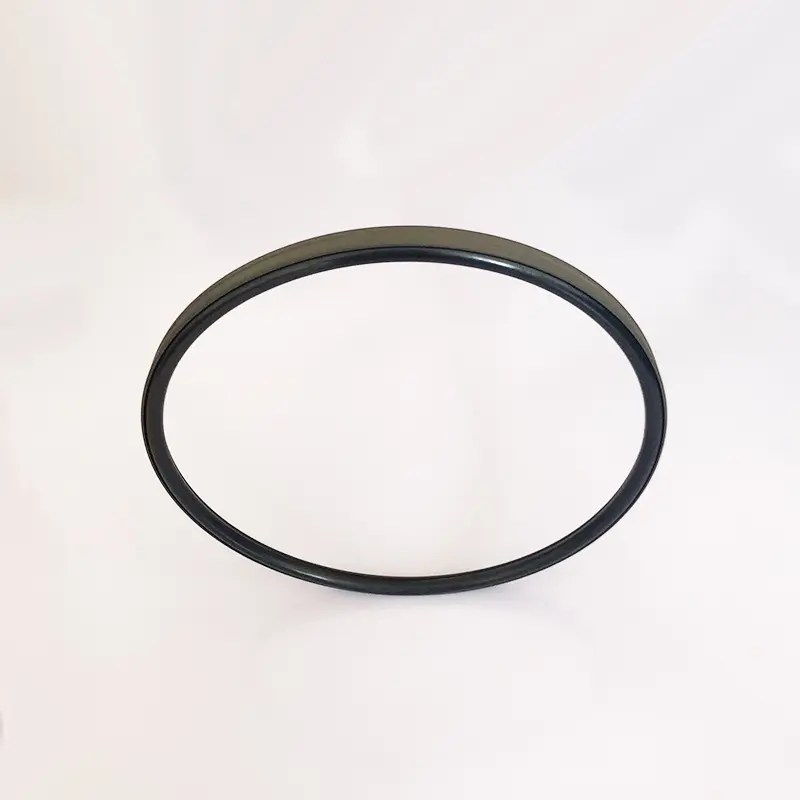

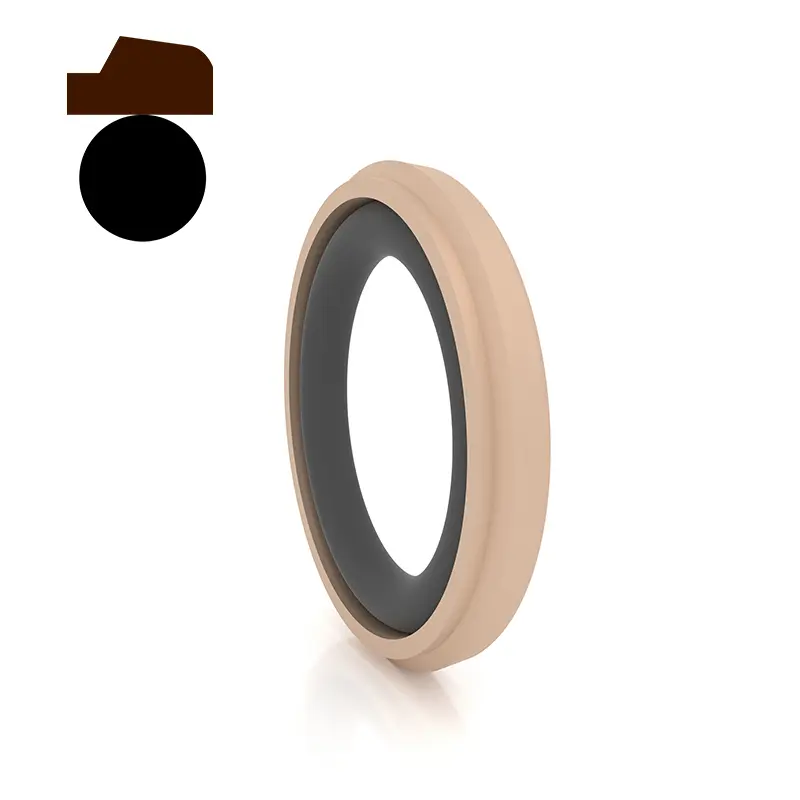

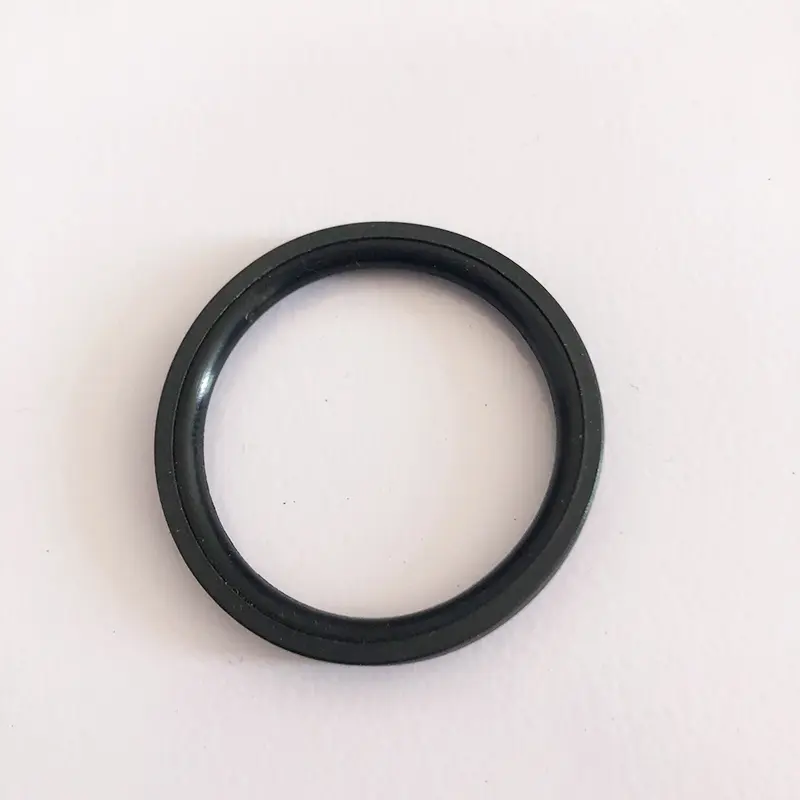

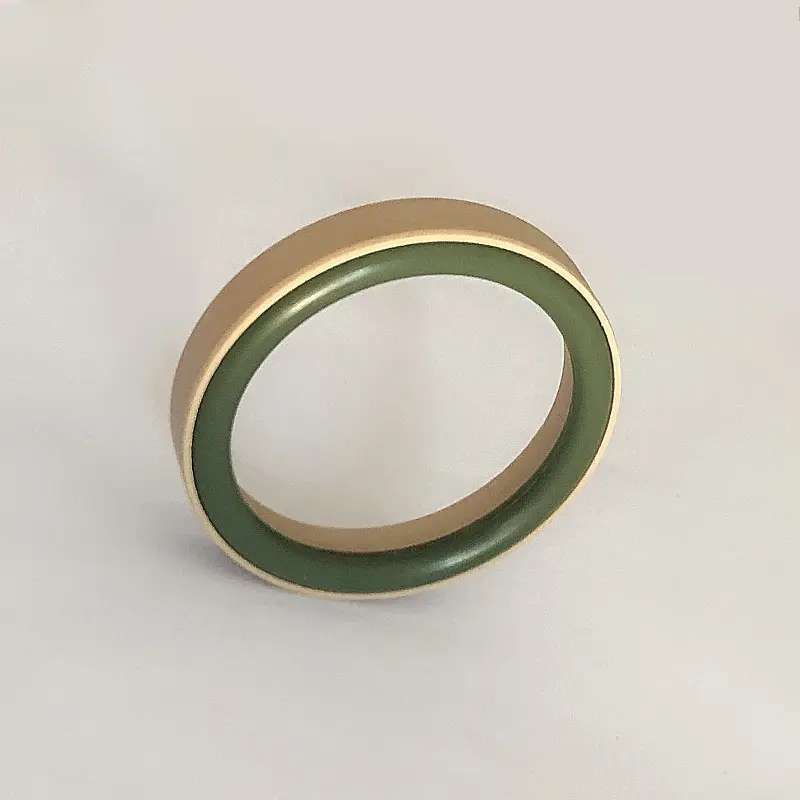

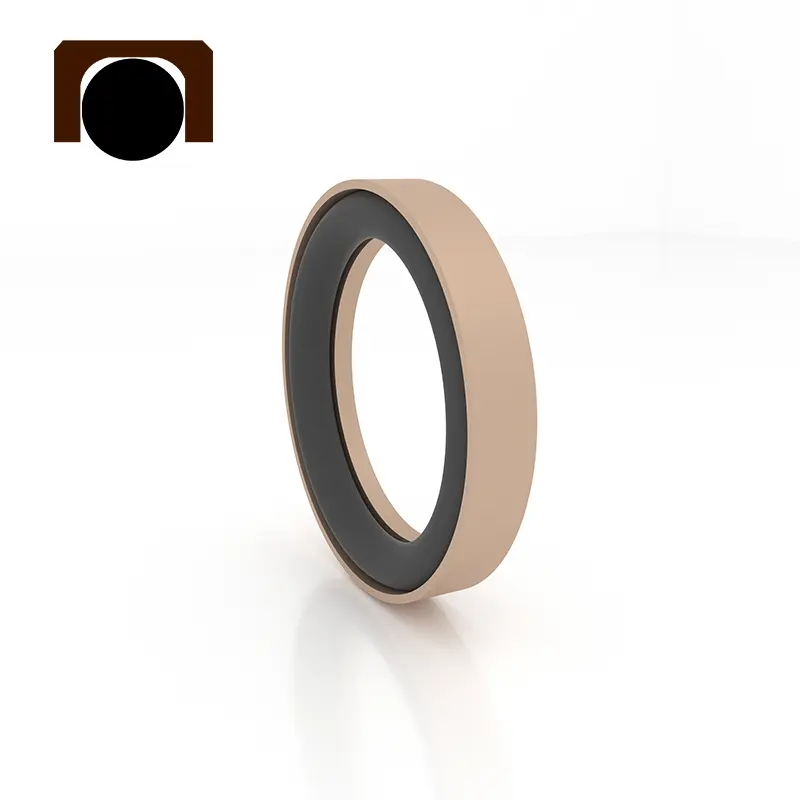

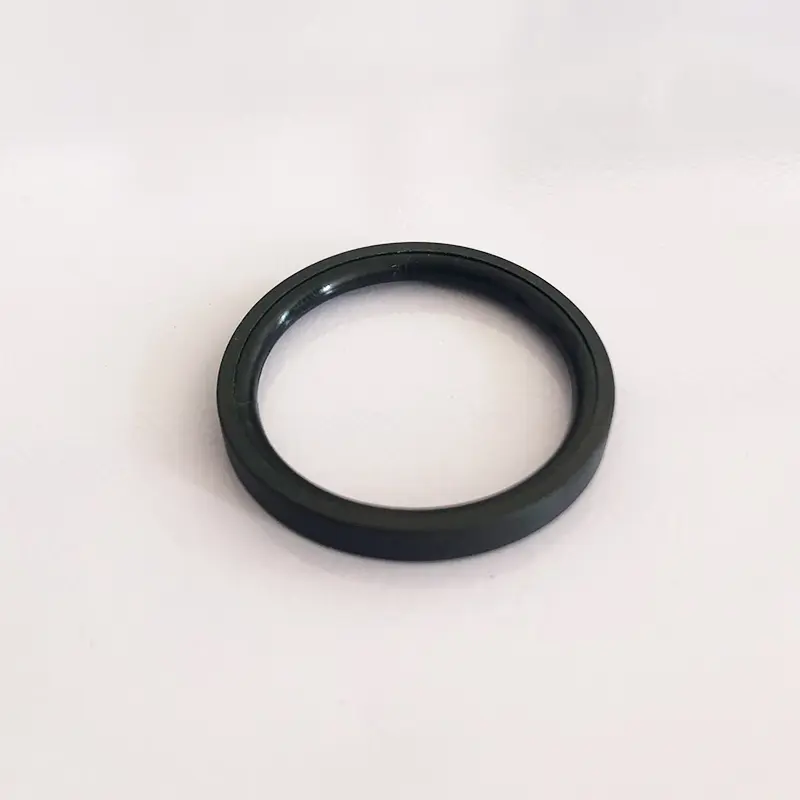

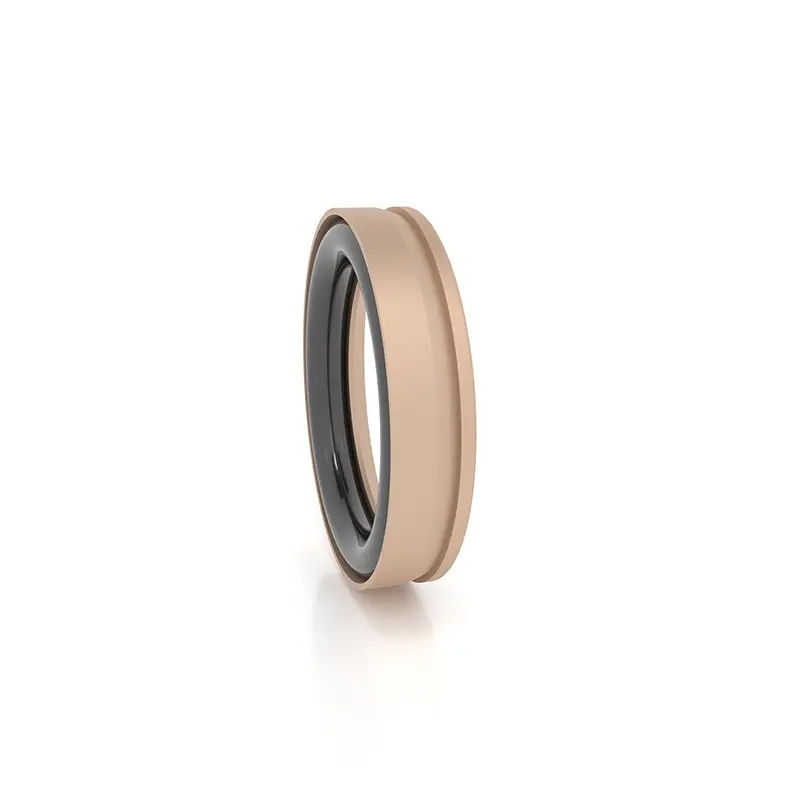

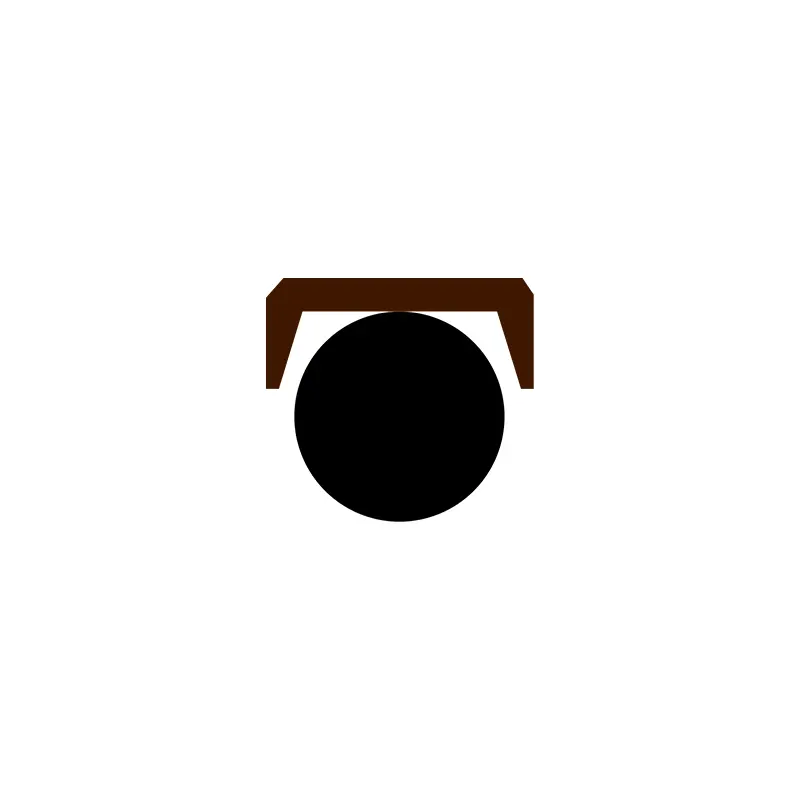

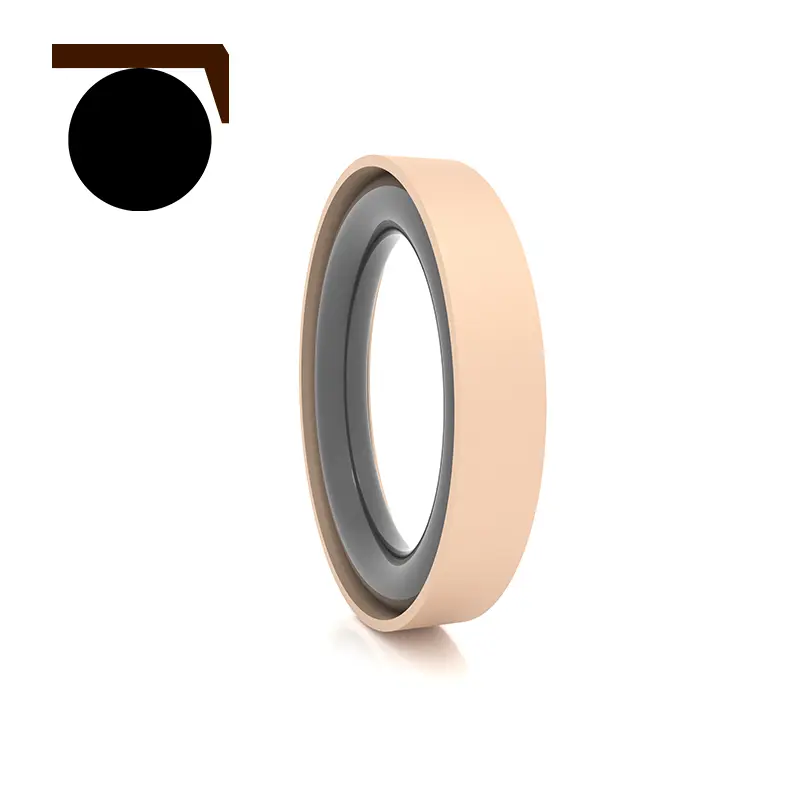

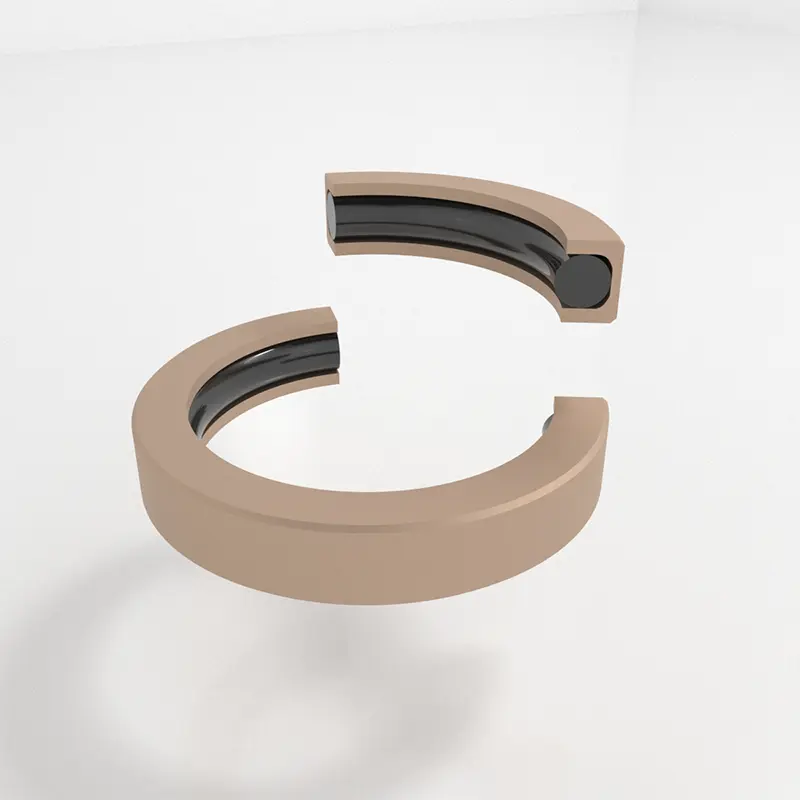

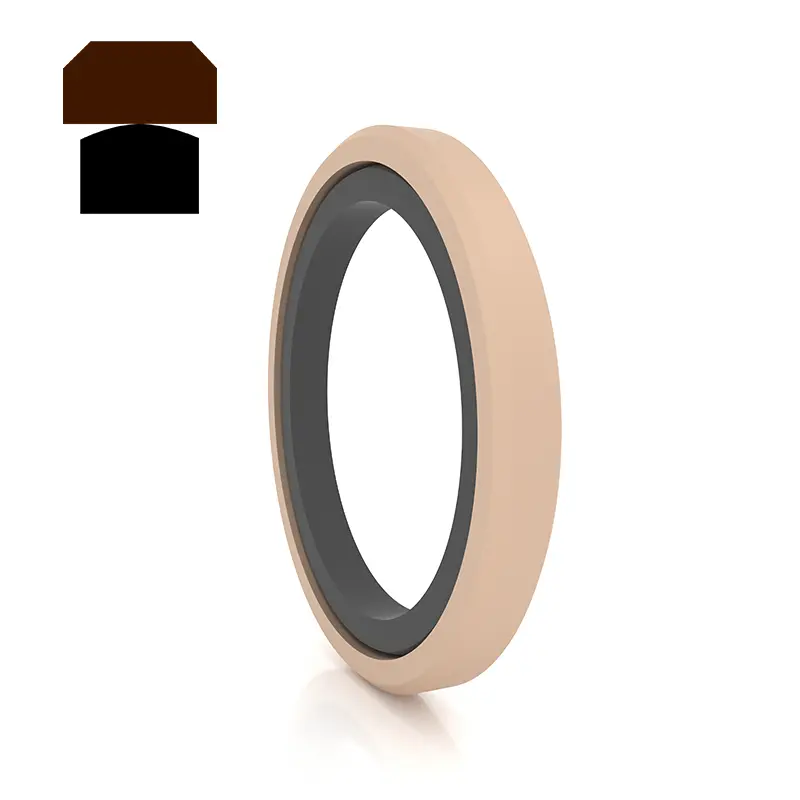

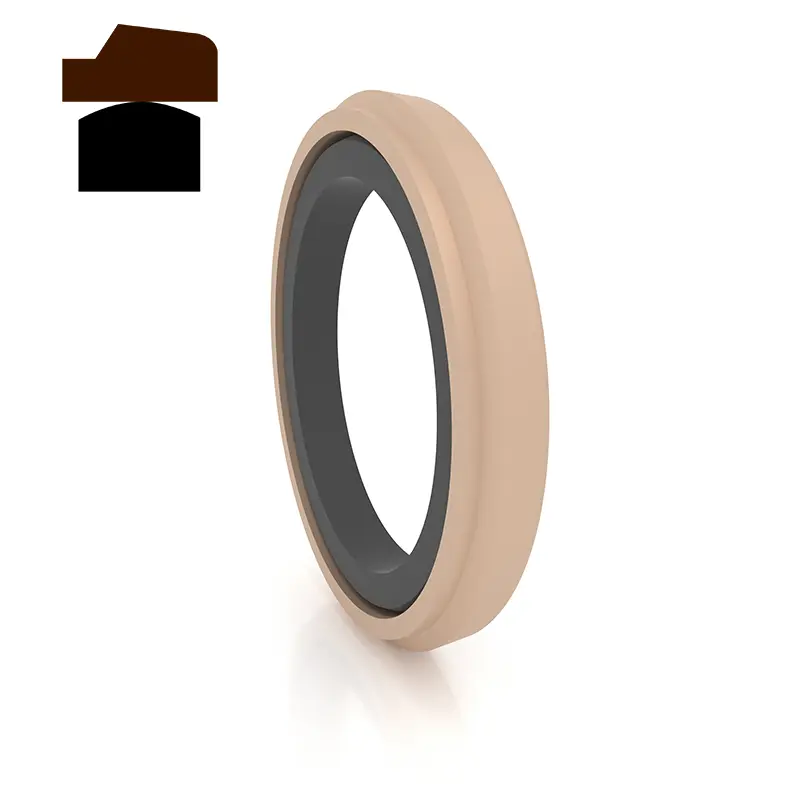

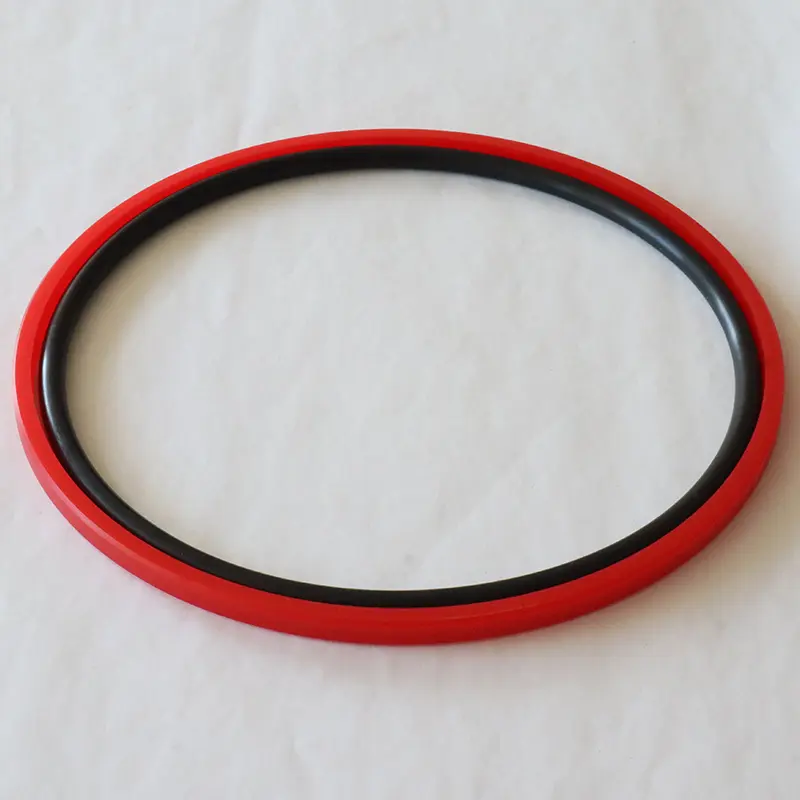

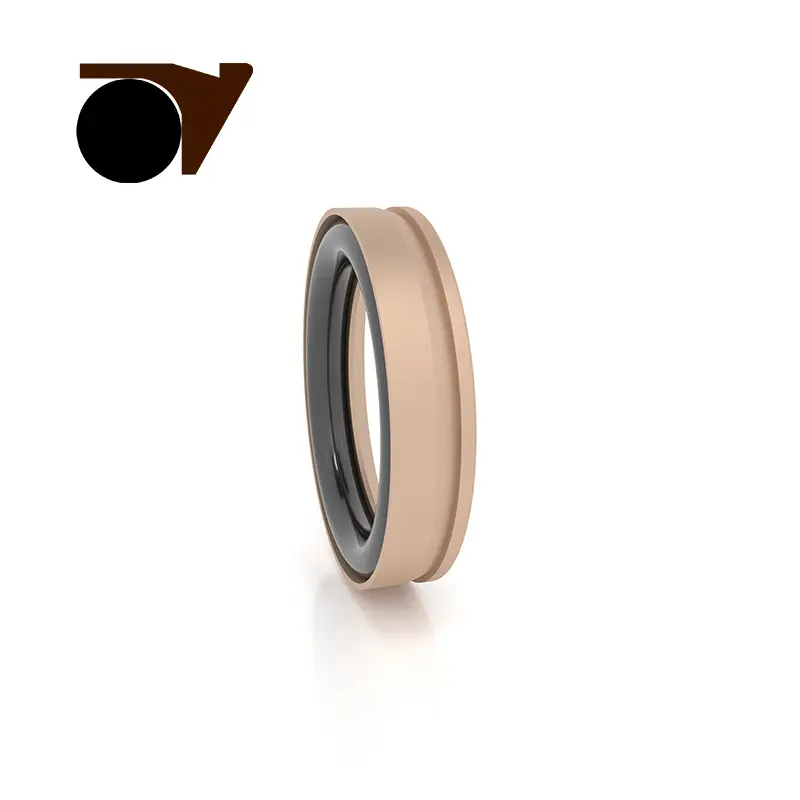

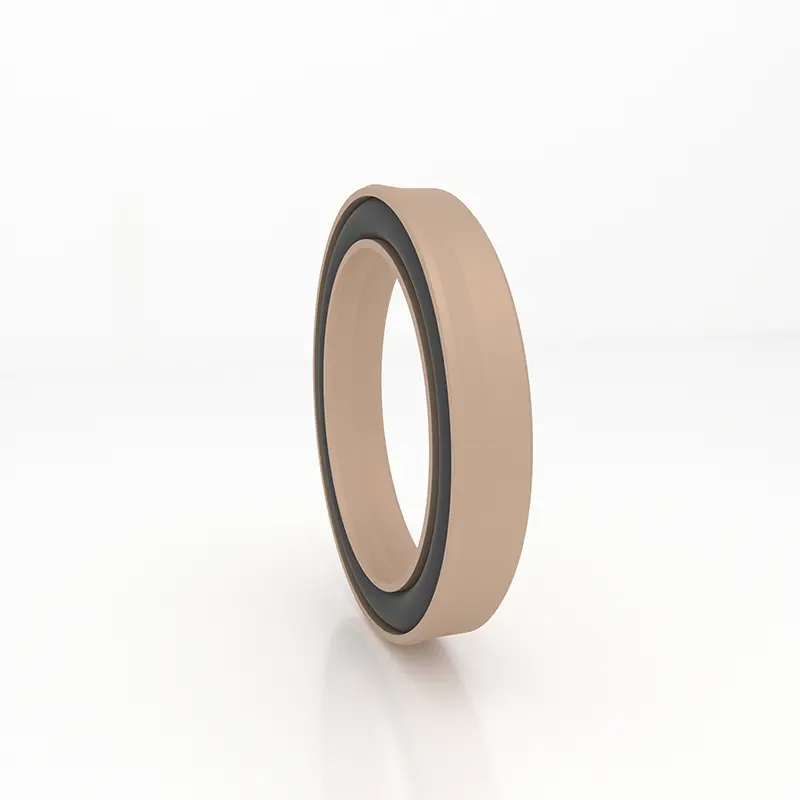

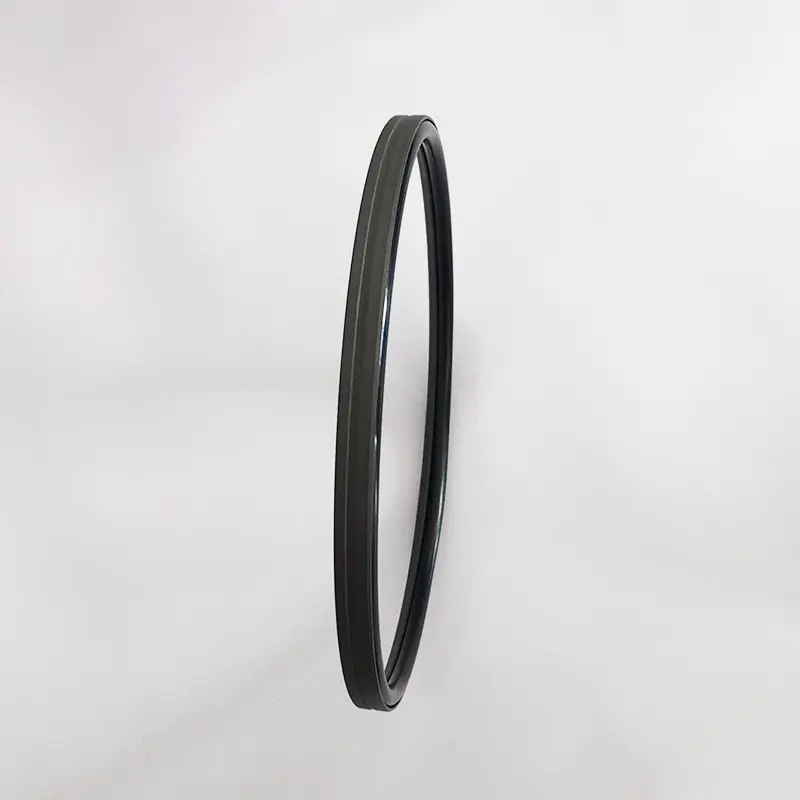

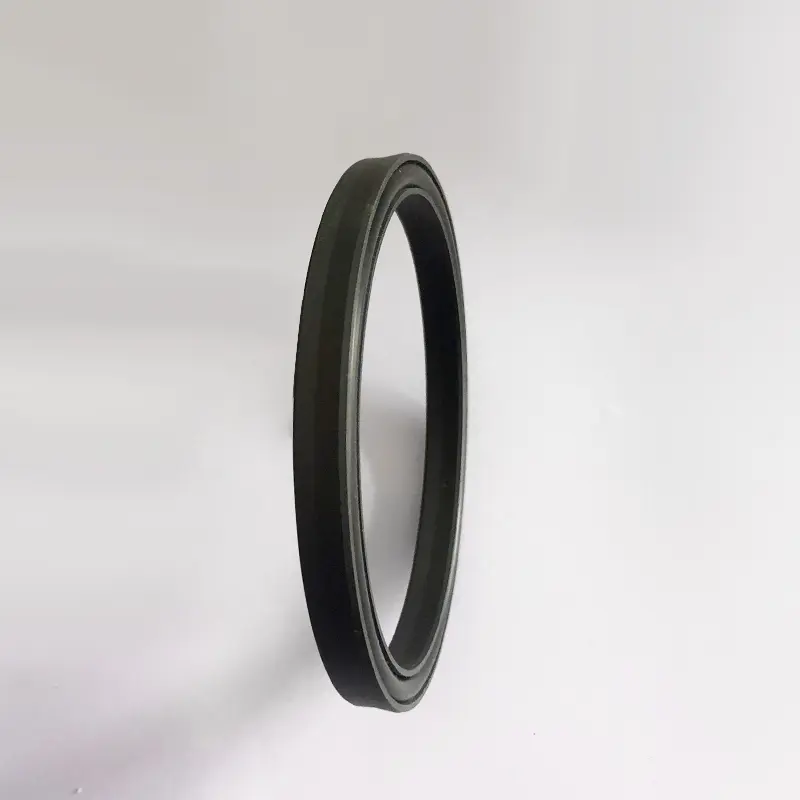

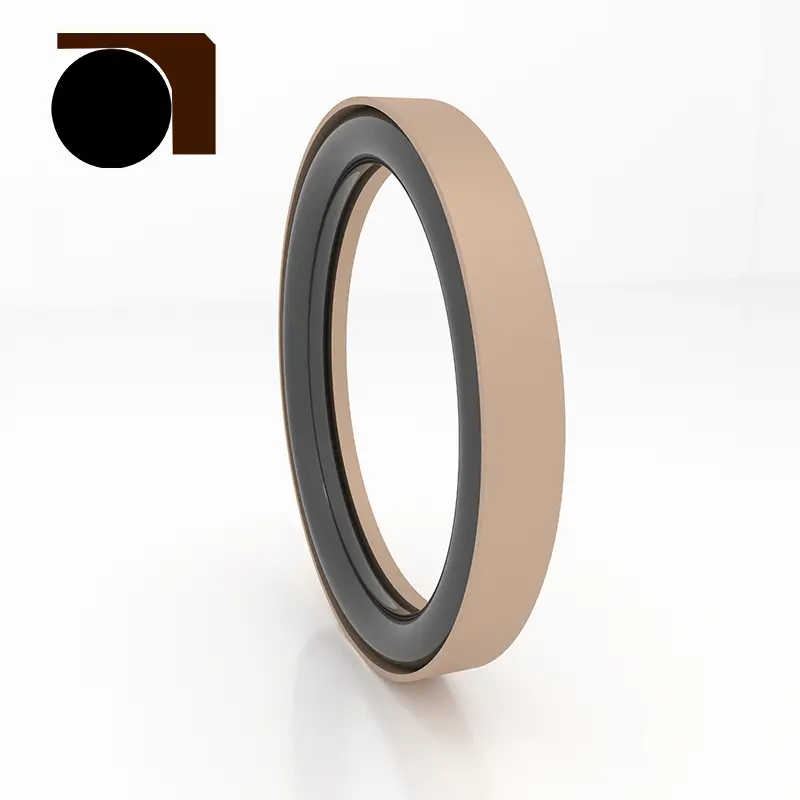

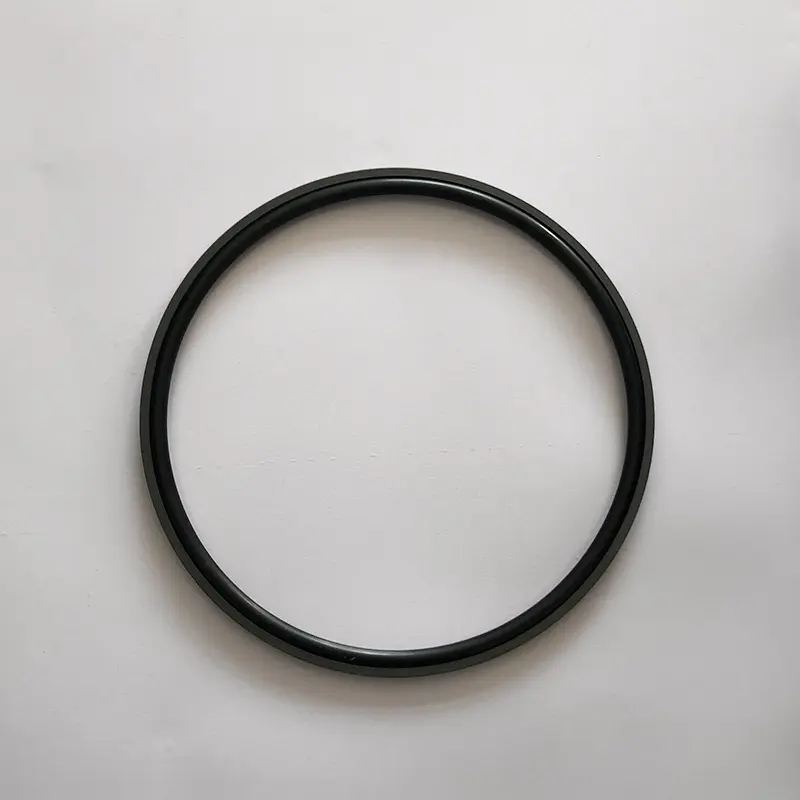

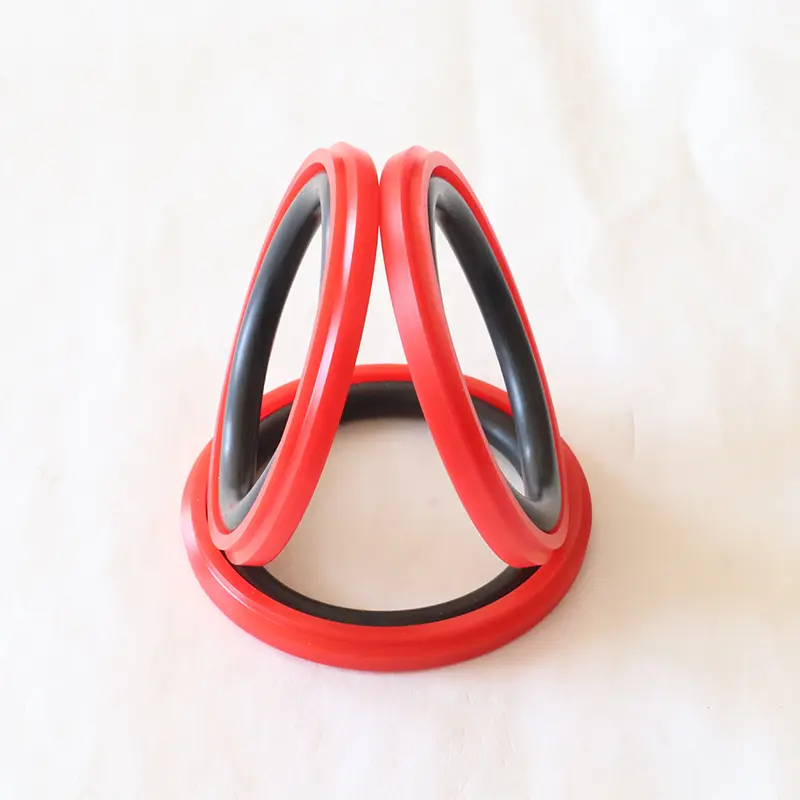

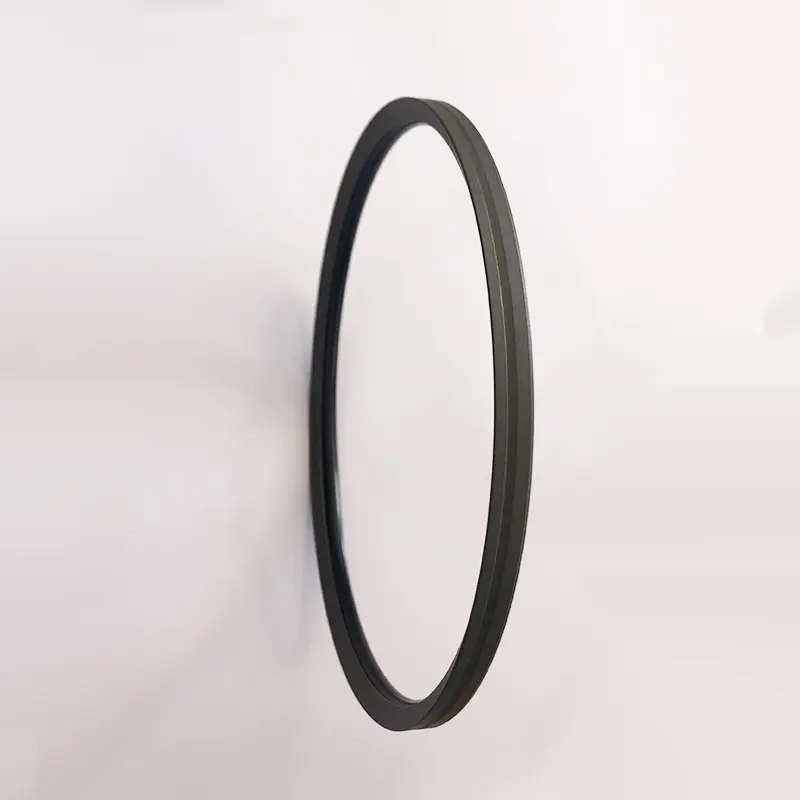

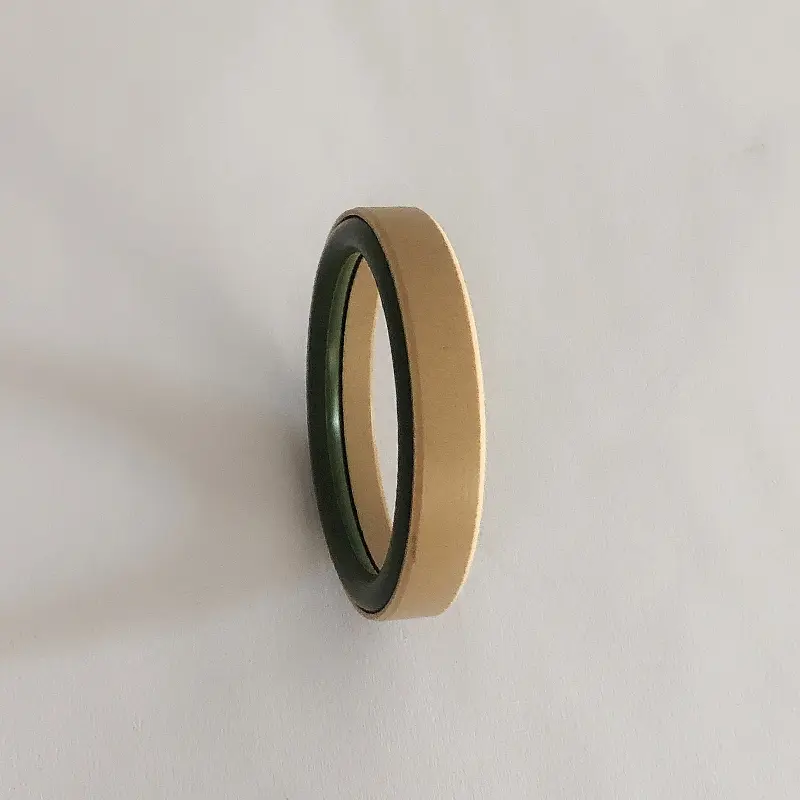

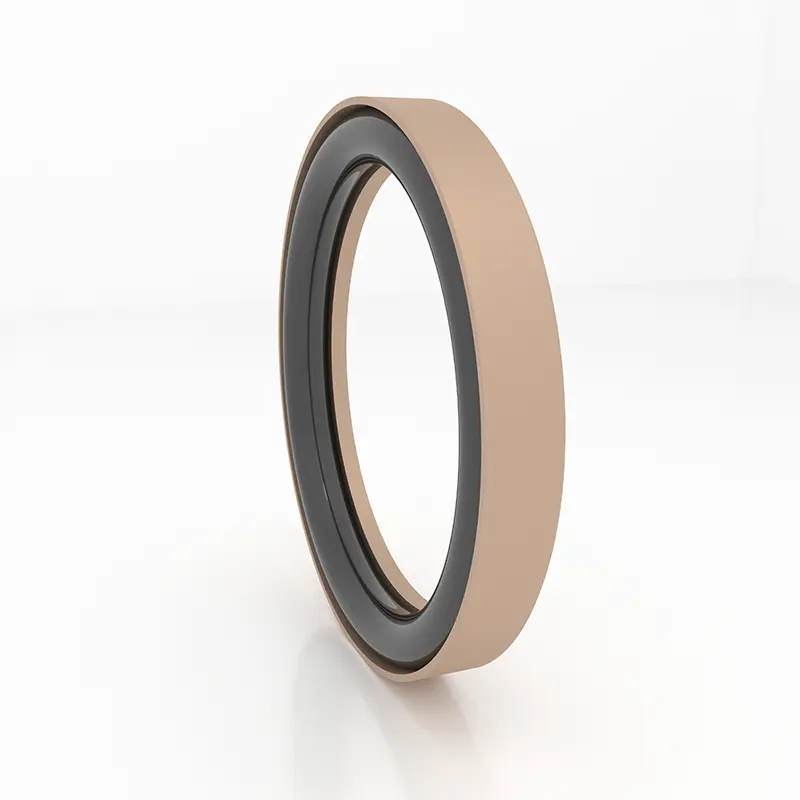

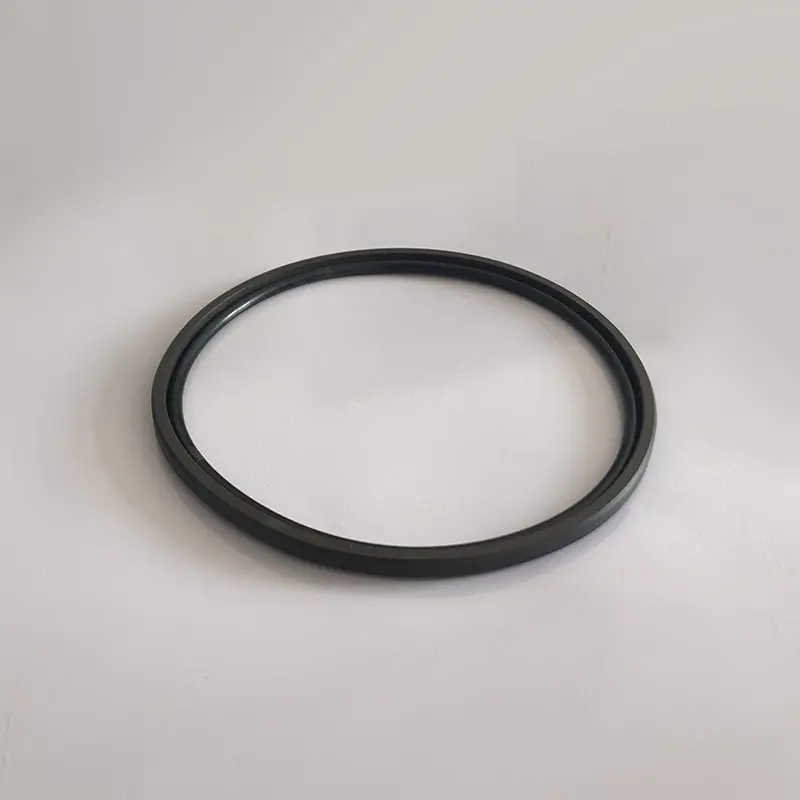

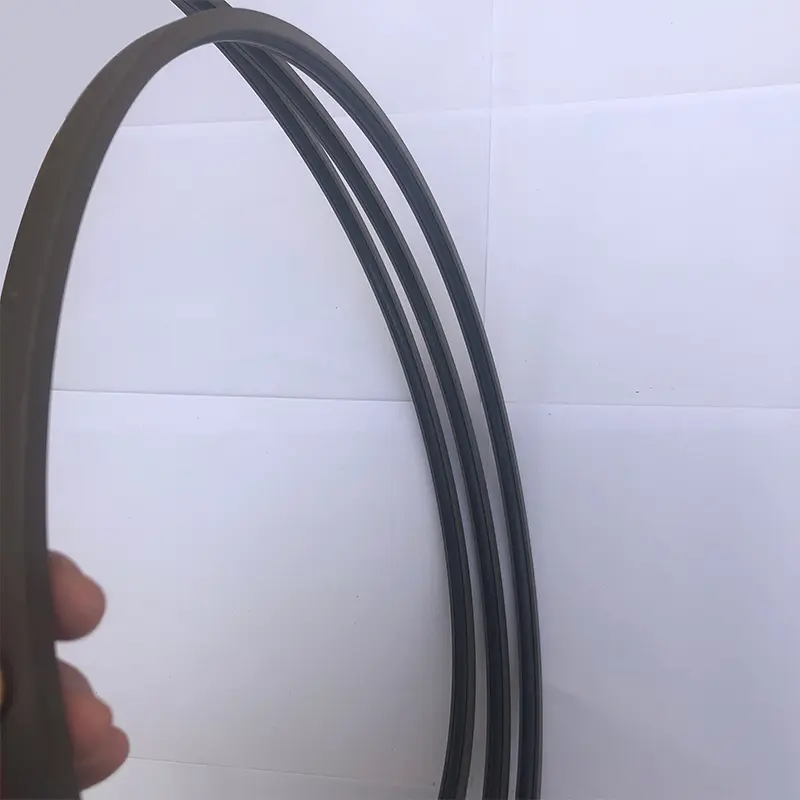

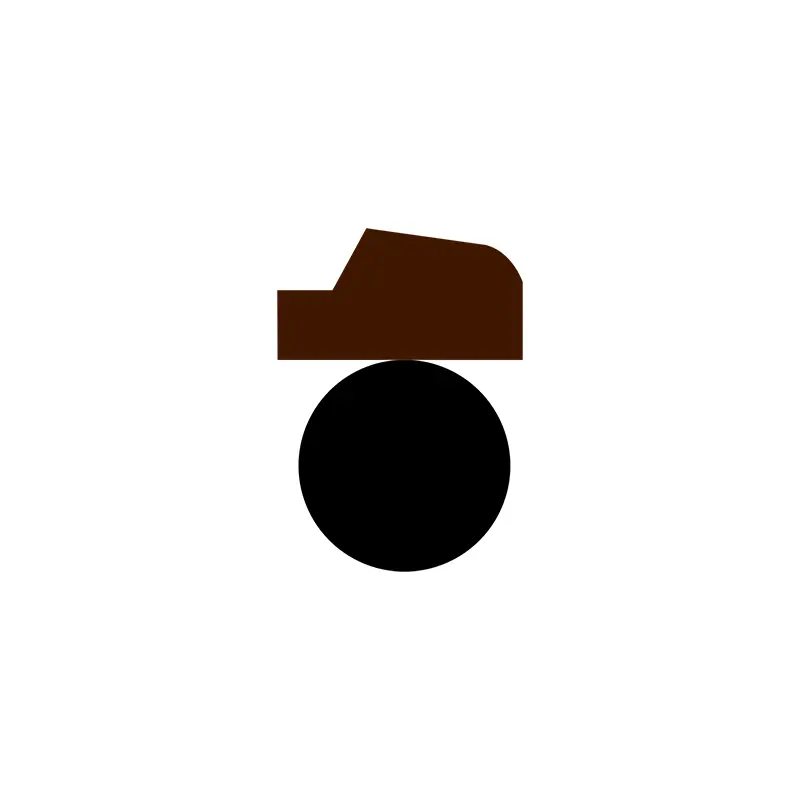

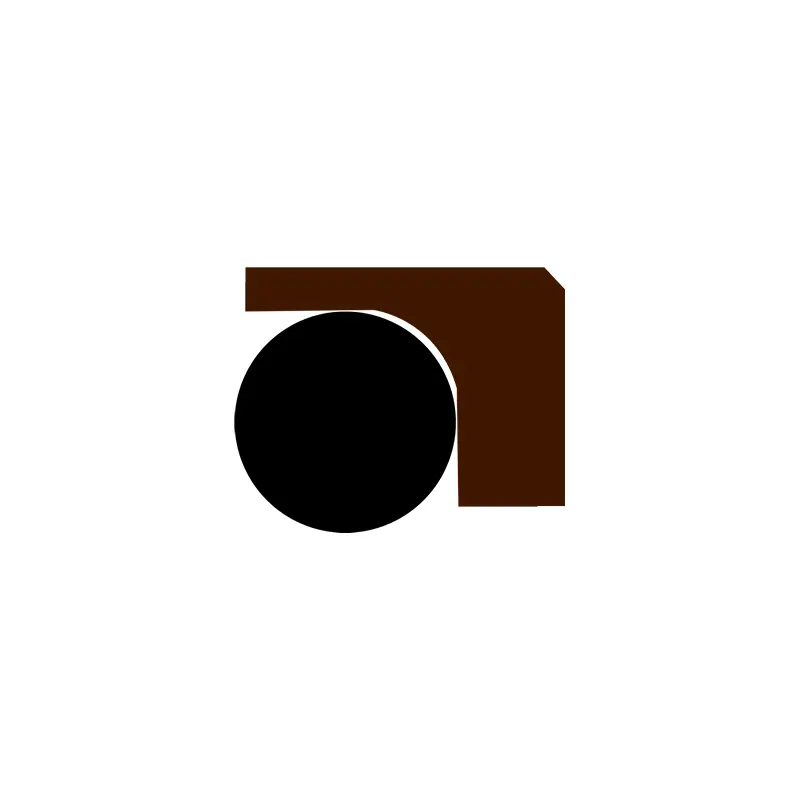

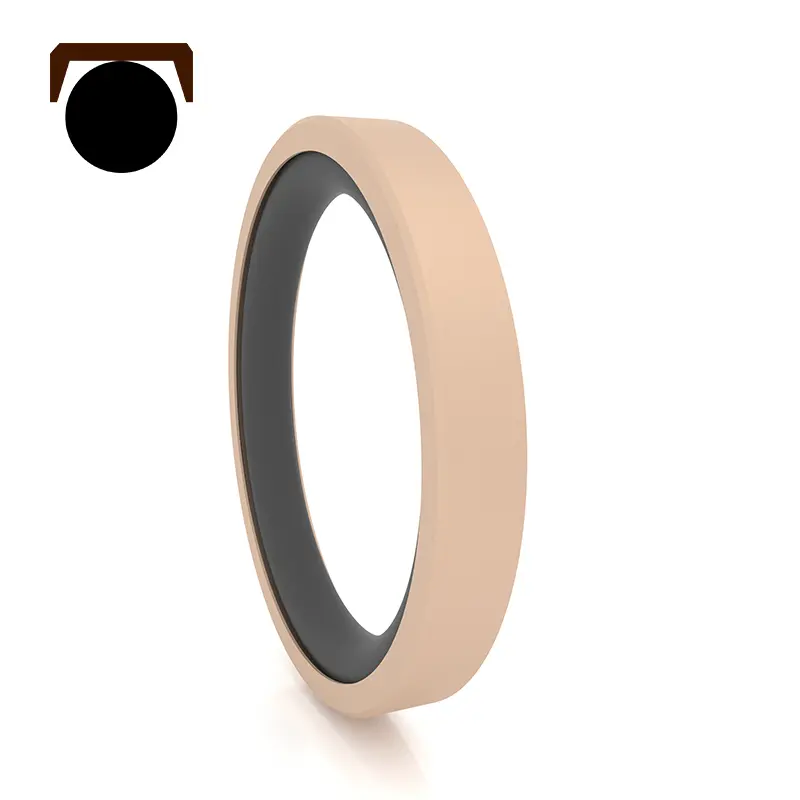

পিস্টন গর্তগুলির জন্য উচ্চ চাপের সিলগুলি দুর্দান্ত, পিটিএফই বা বিশেষ সংমিশ্রিত উপাদান বিশেষ আকারের সিলিং রিং এবং উচ্চ ইলাস্টিক ও-আকৃতির রাবার রিংগুলি নিয়ে গঠিত। ম্যাচিং ও-রিংস অনুসারে, এগুলি আরসি 58-আরসি 64 সিরিজে বিভক্ত (জিবি 1235 এর সাথে অভিযোজিত), যা বিশেষত হাইড্রোলিক পারস্পরিক ক্রিয়াকলাপের জন্য একমুখী সিলিংয়ের জন্য ব্যবহৃত হয়।
পিটিএফই উপাদানটিতে শক্তিশালী রাসায়নিক স্থিতিশীলতা, অ্যাসিড এবং ক্ষারযুক্ত জারা প্রতিরোধের এবং জটিল রাসায়নিক পরিবেশের সাথে খাপ খাইয়ে থাকে। সিলিং রিং এবং রাবার রিং একসাথে দুর্দান্ত সিলিং প্রভাব অর্জন করতে কাজ করে।
সামুদ্রিক ইঞ্জিনিয়ারিংয়ে, পিস্টন গর্তগুলির জন্য উচ্চ চাপের সিলগুলি গভীর সমুদ্রের ডিটেক্টরগুলির জলবাহী সিস্টেমের জন্য মূল সুরক্ষা সরবরাহ করতে পারে। গভীর সমুদ্রের জলের চাপ বেশি এবং সমুদ্রের জল অত্যন্ত ক্ষয়কারী। উচ্চ চাপ প্রতিরোধের এবং জারা প্রতিরোধের সরবরাহের জন্য পণ্যটির অন্যতম পূর্বশর্ত।
ভারী যন্ত্রপাতি উত্পাদন ক্ষেত্রে, বড় ক্রেন হাইড্রোলিক টেলিস্কোপিক অস্ত্রগুলি অনেক উপকার করে। নির্মাণ সাইটটি জটিল, টেলিস্কোপিক অস্ত্রগুলি ঘন ঘন সরে যায় এবং চাপটি পরিবর্তিত হয়। পিটিএফই উপাদানটি পরিধান-প্রতিরোধী, একটি পাতলা ঠোঁটের নকশা, পরিধানের জন্য রিয়েল-টাইম ক্ষতিপূরণ, টাইট সিলিং এবং ব্যর্থতার ঝুঁকি হ্রাসের সাথে মিলিত।
নতুন শক্তি যানবাহনের ক্ষেত্রে, পিস্টন গর্তগুলির জন্য উচ্চ চাপের সিলগুলিও সমালোচিত। ইপিএস হাইড্রোলিক উপাদানগুলিতে, উপাদানটি স্থিতিশীল এবং জলবাহী তেল ক্ষয় এবং তাপমাত্রার পরিবর্তনের মুখে সঠিকভাবে সিল করতে পারে; ব্রেক সিস্টেমে, উচ্চ-চাপ প্রভাব এবং ব্রেক তরল জারা জন্য, বিশেষ কাঠামো এবং অনুকূলিত বেধ সিলিং রিং কঠোরভাবে ফুটো প্রতিরোধ করে এবং সুরক্ষা নিশ্চিত করে।
আমরা উত্পাদিত পিস্টন গর্তগুলির জন্য উচ্চ-চাপ সিলগুলিতে ভাল ক্ষতিপূরণ এবং দুর্দান্ত সিলিং সহ পাতলা ঠোঁটের নকশা সহ কিছু মডেল রয়েছে। তারা জলচাপ এবং নিম্ন-সান্দ্রতা মিডিয়ার জন্য ভালভাবে অনুকূলিত। বিশেষ কাঠামোটি উচ্চ চাপের বিরুদ্ধে প্রতিরোধী এবং এতে দুর্দান্ত উপাদান রয়েছে। এটি দক্ষ সিলিং খোলার জন্য সেরা পছন্দ।
পণ্য বৈশিষ্ট্য:
1। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো;
2। দীর্ঘ জীবন, তেল মুক্ত লুব্রিকেশন সিলগুলির জন্য ব্যবহার করা যেতে পারে;
3। উচ্চ চাপ, অতি-উচ্চ চাপ, জল এবং অন্যান্য নিম্ন সান্দ্রতা মিডিয়া সিল করার জন্য ব্যবহার করা যেতে পারে;
4 ... জল এবং অন্যান্য নিম্ন সান্দ্রতা মিডিয়া সিল করার জন্য ব্যবহার করা যেতে পারে
উপাদান নির্বাচন

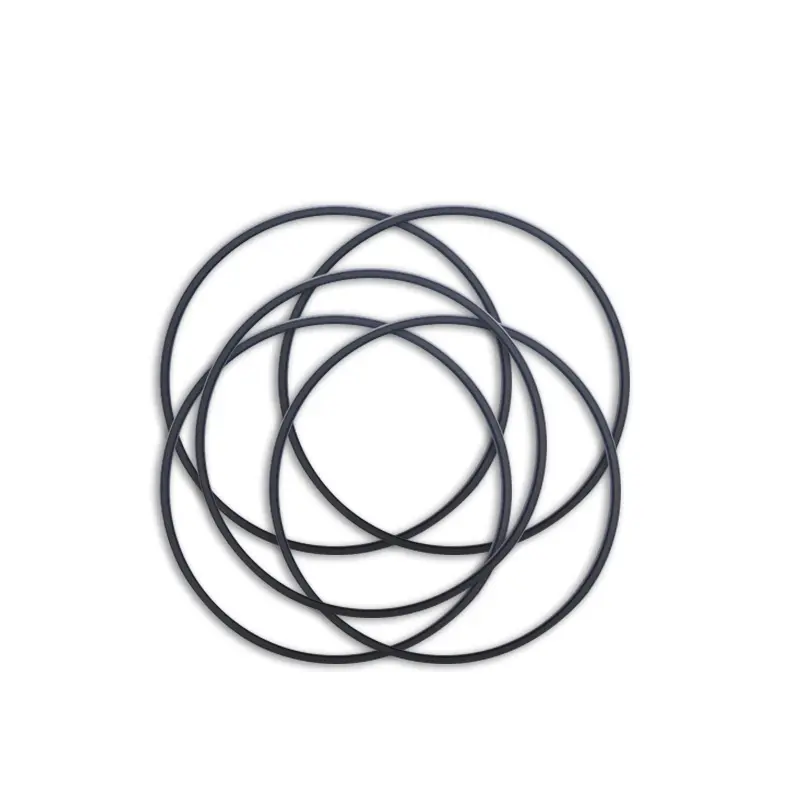

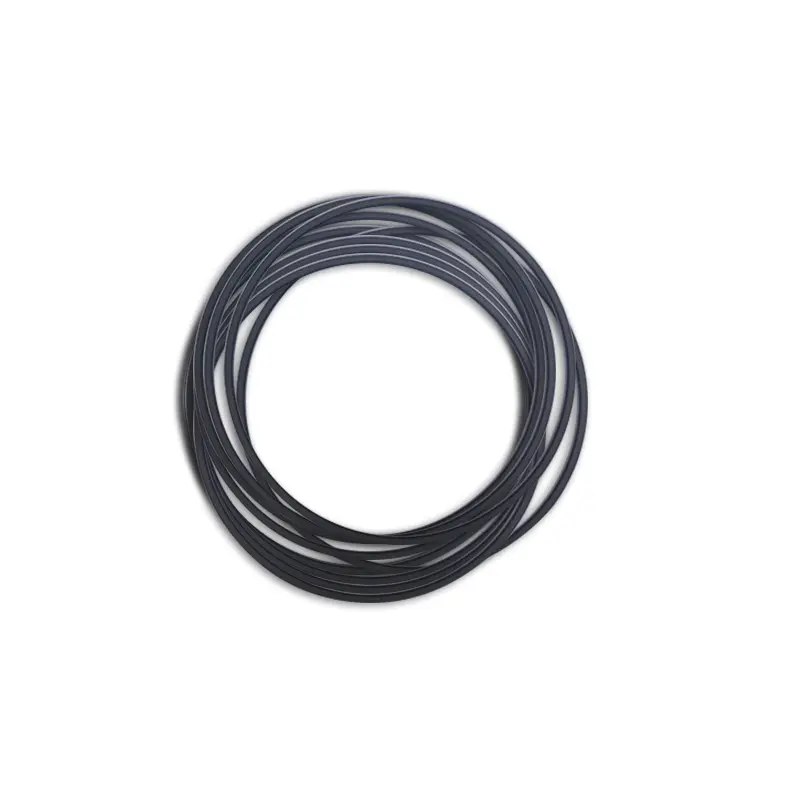

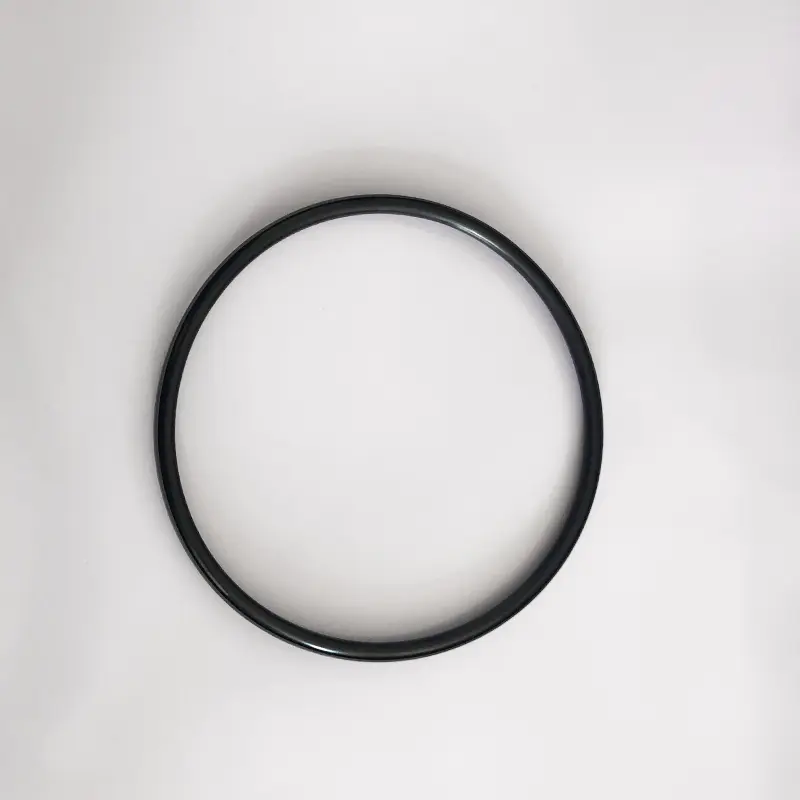

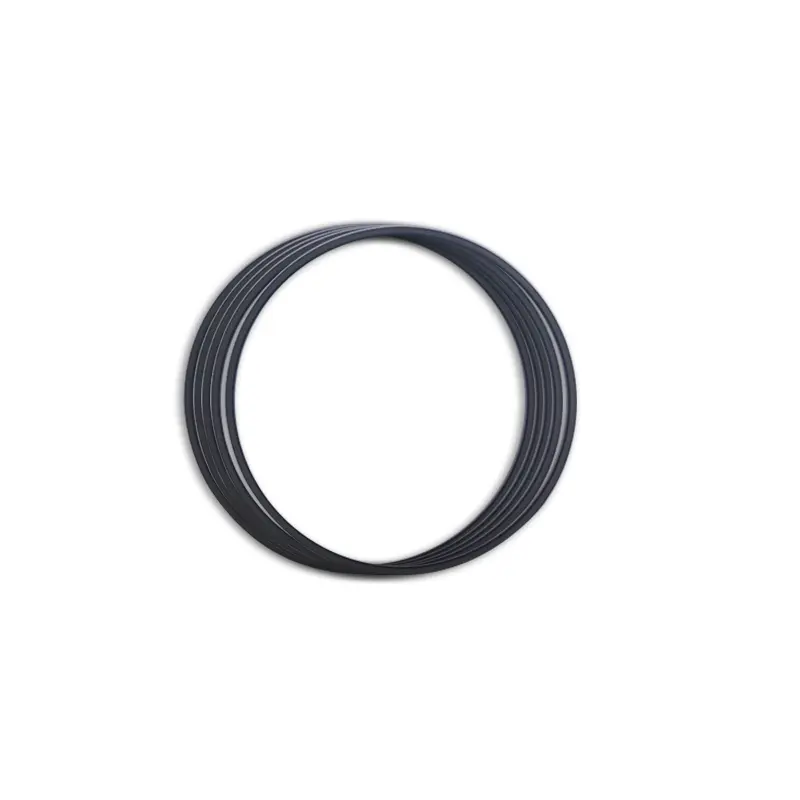

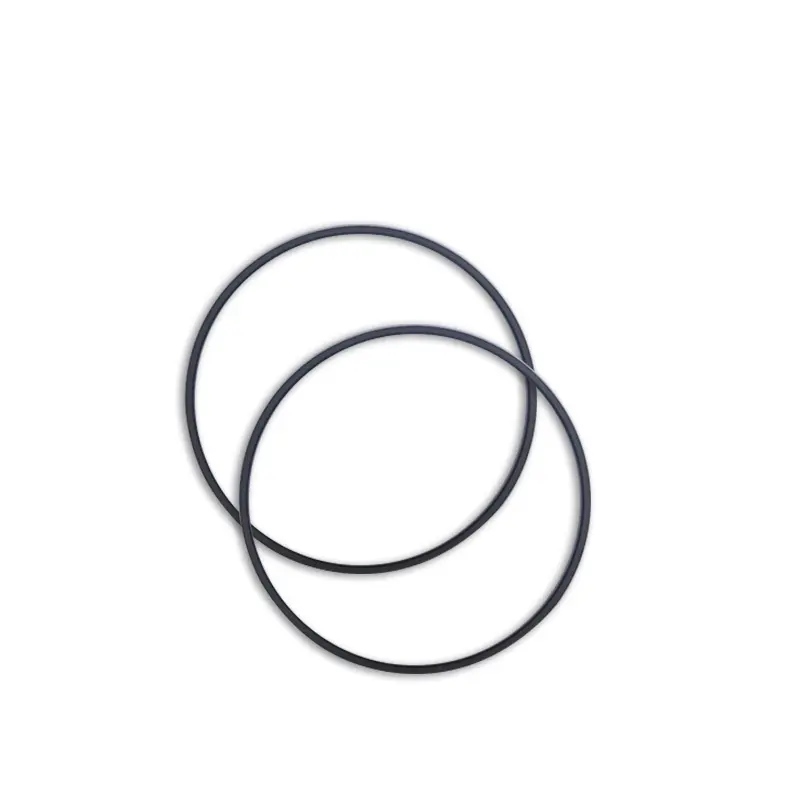

1। ও-রিংগুলির জন্য উপকরণগুলি হ'ল: আর 01 নাইট্রাইল রাবার (এনবিআর), আর 02 ফ্লুরোরবারবার (এফকেএম) ইত্যাদি
2। সিলিং রিং উপকরণ: স্ট্যান্ডার্ড মেটেরিয়াল পিটিএফই 3, অন্যান্য al চ্ছিক উপকরণ পিটিএফই 1, পিটিএফই 2, পিটিএফই 4, সংমিশ্রিত থার্মোপ্লাস্টিক উপকরণ।
| পিস্টন হোলগুলির জন্য উচ্চ চাপের সিলগুলির প্রযোজ্য কাজের শর্তাদি (সীমাবদ্ধ মানগুলি একই সময়ে প্রদর্শিত হবে না) | |||||

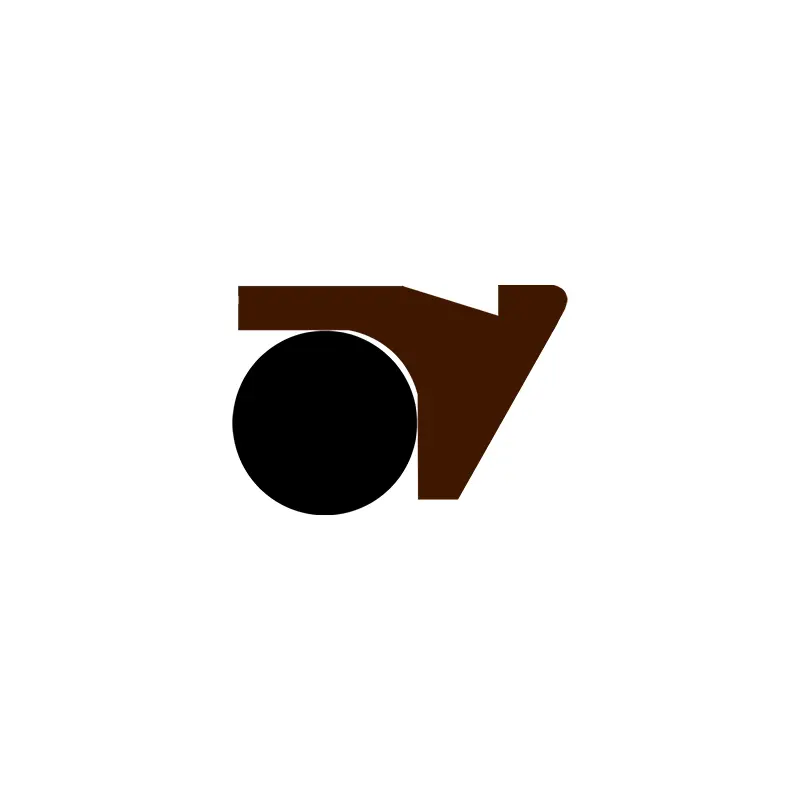

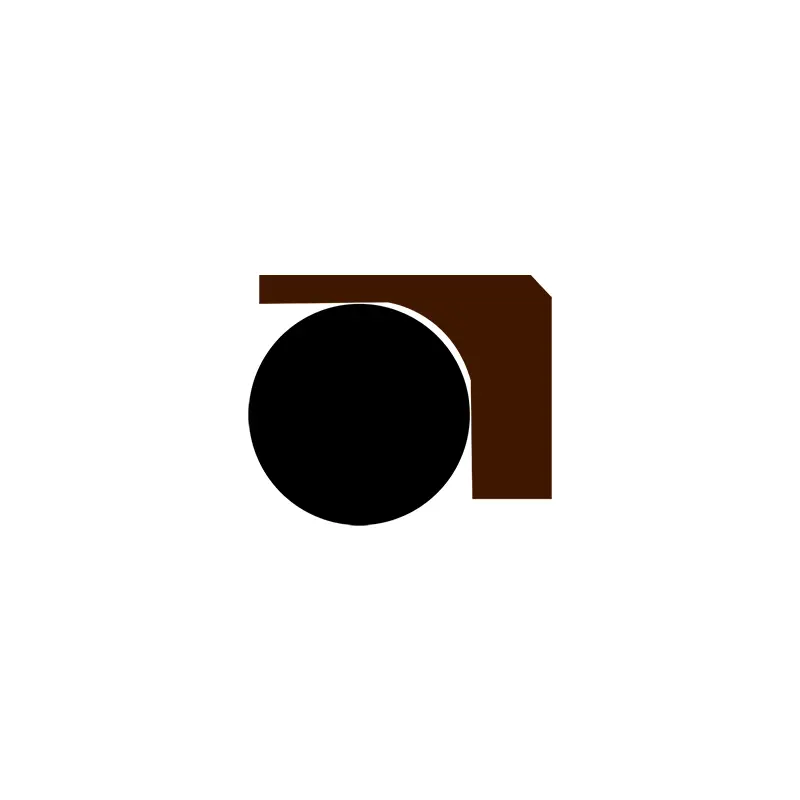

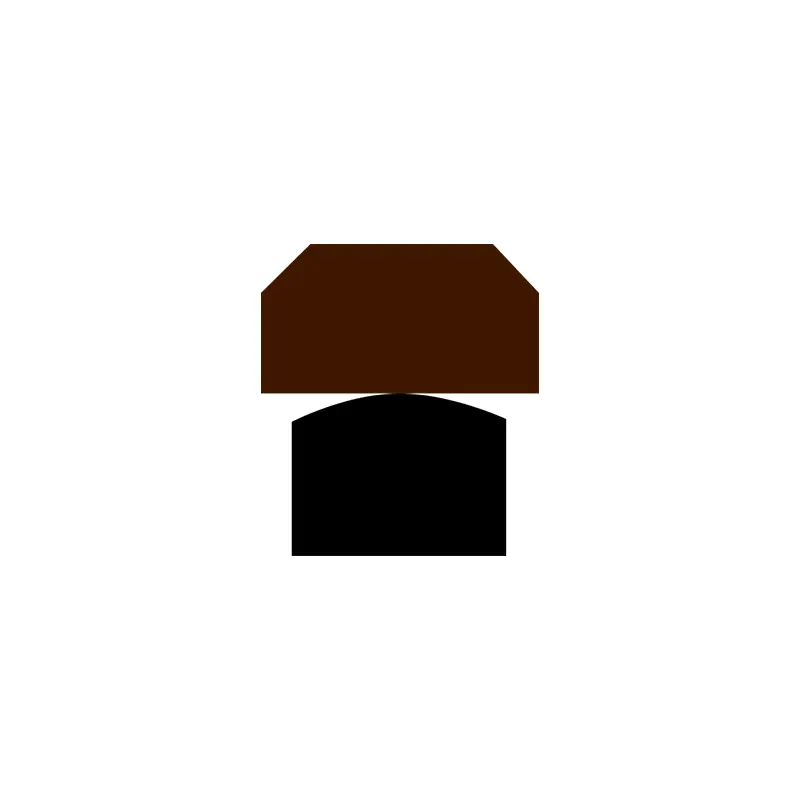

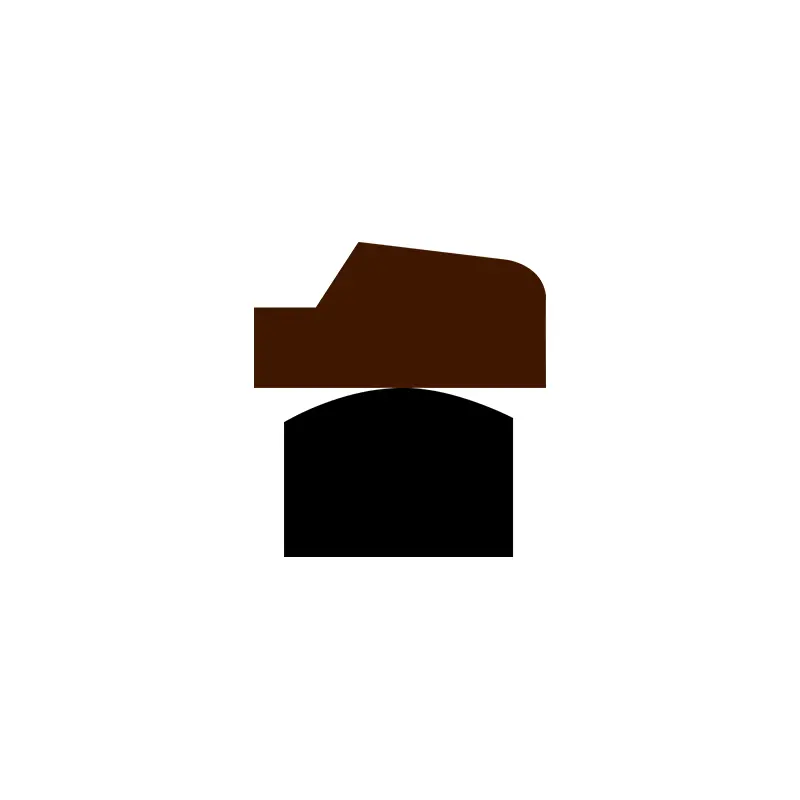

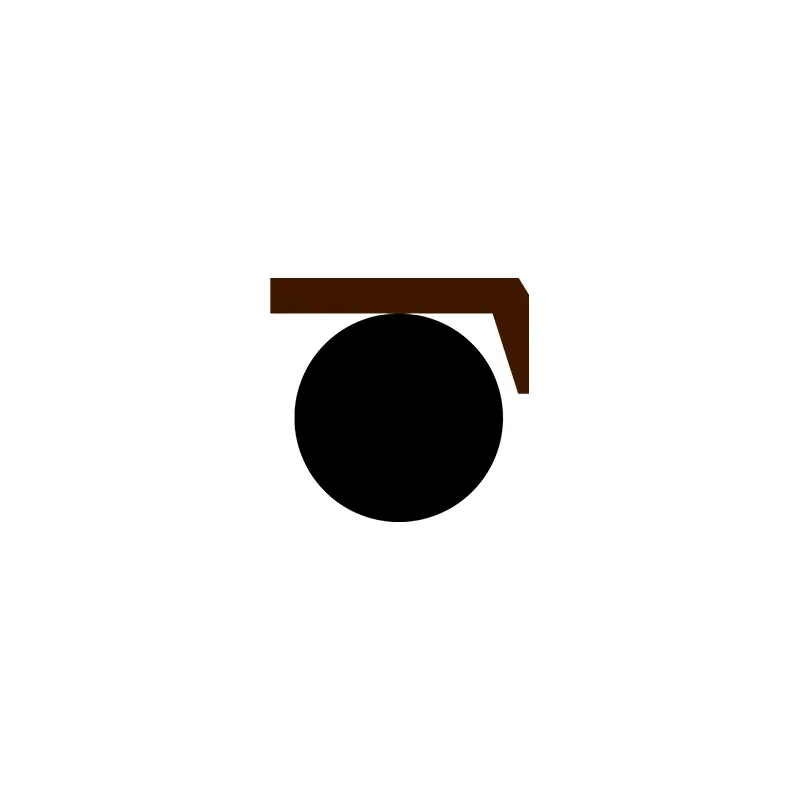

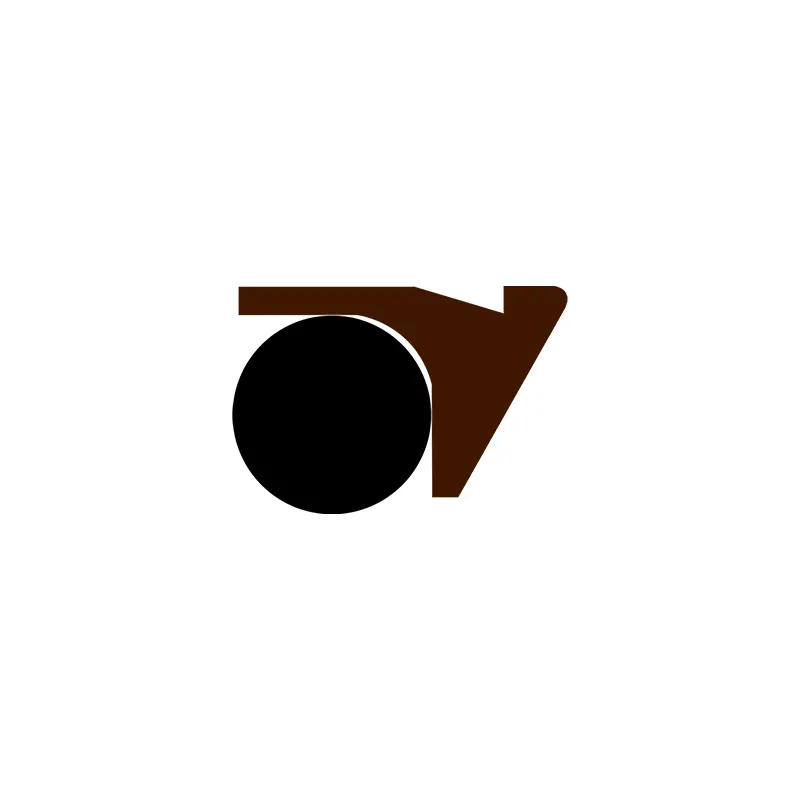

| প্রোফাইল | মডেল | চাপ (এমপিএ) |
তাপমাত্রা (℃) | গতি (মি/গুলি) | মিডিয়া |
 |
আরসি 51/আরসি 52 | ≤70 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 53/আরসি 54 | ≤100 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 55 | ≤200 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 56/আরসি 57 | ≤100 | 35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 58/আরসি 59 | ≤200 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+200 (ম্যাচিং ও-রিং এফকেএম) | |||||
 |
আরসি 60 | ≤260 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+200 (ম্যাচিং ও-রিং এফকেএম) | |||||
 |
আরসি 61 | ≤60 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+200 (ম্যাচিং ও-রিং এফকেএম) | |||||
 |
আরসি 61-বি | ≤60 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+200 (ম্যাচিং ও-রিং এফকেএম) | |||||
 |
আরসি 62 | ≤60 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+200 (ম্যাচিং ও-রিং এফকেএম) | |||||
 |
আরসি 63/এসপিজিসি | ≤20 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 64 | ≤20 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
ঠিক আছে | ≤50 | -35 ~+110 (ম্যাচিং ও-রিং এনবিআর) | ≤1 | খনিজ-ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), ইত্যাদি |
অর্ডার উদাহরণ:
অর্ডার মডেল RC51-80x70x7.6-PTFE3-R01
মডেল-সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড আর 01 ও-রিং উপাদান কোড
অর্ডার মডেল RC53-80x69.6x9.8-PTFE3 -R01
মডেল-সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড R01- ও-রিং উপাদান কোড
অর্ডার মডেল RC55-80x69.4x10.6-PTFE3-R01
মডেল-সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড R01- ও-রিং উপাদান কোড
অর্ডার মডেল RC56-80x70x9.2-PTFE3 -R01
মডেল-সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড R01- ও-রিং উপাদান কোড
অর্ডার মডেল ওকে -80x59x8 সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ
স্পেসিফিকেশন

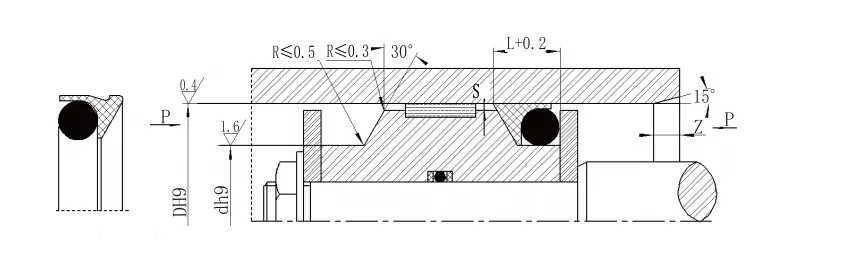

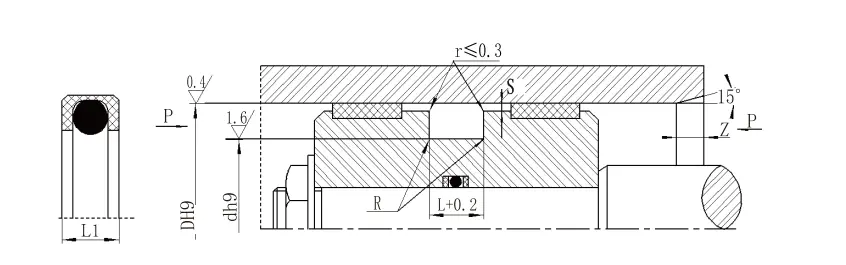

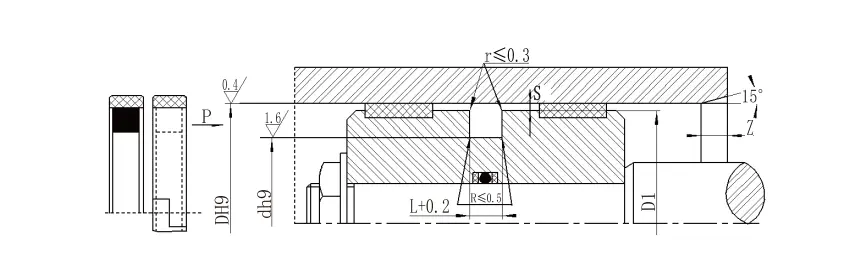

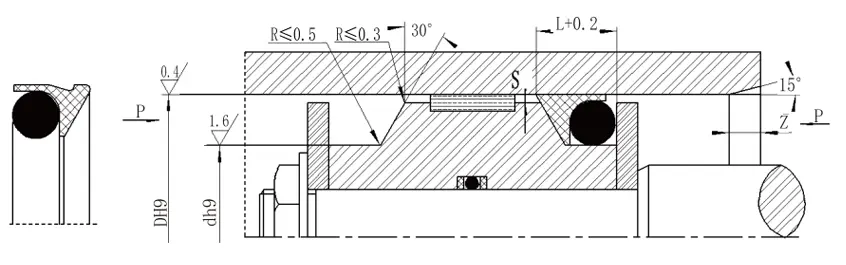

আরসি 51 স্পেসিফিকেশন প্যারামিটার সারণী (প্যারামিটার পরিসরের মধ্যে কোনও স্পেসিফিকেশন উপলব্ধ)| স্ট্যান্ডার্ড টাইপ ডিএইচ 9 আরসি 51 |
হালকা লোড ডিএইচ 9 আরসি 51-কিউ |
ভারী লোড ডিএইচ 9 আরসি 51-জেড |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
সিল উচ্চতা এল 1 | রেডিয়াল ক্লিয়ারেন্স এসসর্বোচ্চ | চাম্পার Zমিনিট |
ও-রিং তারের ব্যাস d0 |
|
| <20 এমপিএ | <40 এমপিএ | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | ডি -3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | ডি -5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | ডি -6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | ডি -10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | ডি -13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | ডি -15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | ডি -17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | ডি -21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| দ্রষ্টব্য: 1। হালকা লোড সিরিজটি ব্যবহার করে বন্ধ খাঁজ> 30 মিমি ইনস্টল করা সহজ। | |||||||||
| 2। বন্ধ খাঁজ ইনস্টলেশন জন্য দয়া করে আমাদের সংস্থার সাথে পরামর্শ করুন। | |||||||||
| 3। চাপের জন্য> 40 এমপিএর জন্য, সিলের মূল অঞ্চলটি H8/F8 ফিট সহনশীলতা ব্যবহার করে। | |||||||||

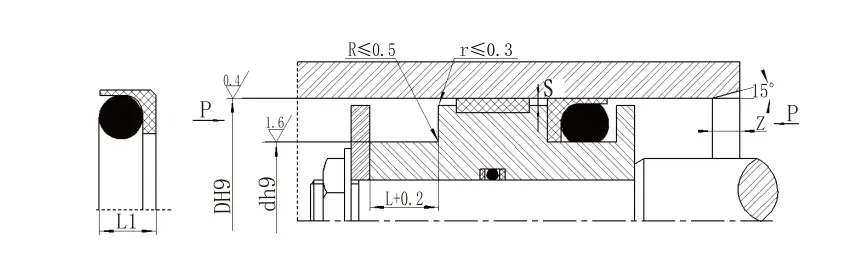

| আরসি 52 (ম্যাচিং ও-রিং জিবি 1235) স্পেসিফিকেশন (প্যারামিটার পরিসরের মধ্যে কোনও স্পেসিফিকেশন উপলব্ধ) | ||||||
| অ্যাপারচার রেঞ্জ ডি এইচ 9 |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
সিল উচ্চতা এল 1 |
রেডিয়াল ক্লিয়ারেন্স Sসর্বোচ্চ |
চাম্পার Zমিনিট |
ও-রিং তারের ব্যাস d0 |
| 12 ~ 55 | ডি -6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | ডি -10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | ডি -15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| অর্ডার উদাহরণ RC52—80x69.2x8.2-PTFE3-R01 | ||||||
| মডেল-সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3- পরিবর্তিত পিটিএফই উপাদান কোড R01- ও-রিং উপাদান কোড | ||||||
| আরসি 53 স্পেসিফিকেশন (প্যারামিটার পরিসরের মধ্যে কোনও স্পেসিফিকেশন উপলব্ধ) | ||||||
| অ্যাপারচার রেঞ্জ ডি এইচ 9 |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স স্ম্যাক্স | চাম্পার Zমিনিট |
ও-রিং তারের ব্যাস dO |
|
| <40 এমপিএ | <60 এমপিএ | |||||
| 13 ~ 24 | ডি -5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | ডি -7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | ডি -10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | ডি -13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| আরসি 54 স্পেসিফিকেশন (ও-রিং জিবি 1235 এর সাথে মিলছে) (প্যারামিটার পরিসরের মধ্যে কোনও স্পেসিফিকেশন উপলব্ধ) | ||||||
| অ্যাপারচার রেঞ্জ ডি এইচ 9 | খাঁজ ব্যাস ডি এইচ 9 | খাঁজ প্রস্থ এল+0.2 | রেডিয়াল ক্লিয়ারেন্স স্ম্যাক্স | চাম্পার জেডমিনিট | ও-রিং তারের ব্যাস ডিO | |
| <40 এমপিএ | <60 এমপিএ | |||||
| 12 ~ 49 | ডি -7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | ডি -11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | ডি -16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| দ্রষ্টব্য: চাপ> 60 এমপিএর জন্য, সিল রুট অঞ্চলটি H8/F8 ফিট সহনশীলতা এবং অতি-উচ্চ চাপ সিল স্ম্যাক্স <0.05 ব্যবহার করে। | ||||||
| অ্যাপারচার রেঞ্জ ডি এইচ 9 | খাঁজ ব্যাস ডি এইচ 9 | খাঁজ প্রস্থ এল+0.2 | রেডিয়াল ক্লিয়ারেন্স স্ম্যাক্স | চাম্পার জেডমিনিট | ও-রিং তারের ব্যাস ডিO | |
| <40 এমপিএ | <60 এমপিএ | |||||
| 12 ~ 49 | ডি -7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | ডি -10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | ডি -14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| দ্রষ্টব্য: চাপ> 60 এমপিএর জন্য, সিল রুট অঞ্চলটি H8/F8 ফিট সহনশীলতা এবং অতি-উচ্চ চাপ সিল স্ম্যাক্স <0.05 ব্যবহার করে। | ||||||
| আরসি 56 স্পেসিফিকেশন (প্যারামিটার পরিসরের মধ্যে কোনও স্পেসিফিকেশন উপলব্ধ) | ||||||||||
| স্ট্যান্ডার্ড টাইপ ডিএইচ 9 আরসি 56 |
হালকা লোড ডিএইচ 9 আরসি 56-কিউ |
ভারী লোড ডিএইচ 9 আরসি 56-জেড |
খাঁজ ব্যাস ডি এইচ 9 |
খাঁজ প্রস্থ L+0.2 |
সিল উচ্চতা এল 1 | বৃত্তাকার কোণ Rসর্বোচ্চ |
রেডিয়াল ক্লিয়ারেন্স এসসর্বোচ্চ | চাম্পার Zমিনিট |
ও-রিং তারের ব্যাস ডিO | |
| <20 এমপিএ | <40 এমপিএ | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | ডি -3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | ডি -5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | ডি -6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | ডি -10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | ডি -13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | ডি -16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | ডি -18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | ডি -22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| দ্রষ্টব্য: 1। চাপগুলির জন্য> 60 এমপিএর জন্য, সিল রুট অঞ্চলটি H8/F8 ম্যাচিং সহনশীলতা এবং অতি-উচ্চ চাপ সিল স্ম্যাক্স <0.05 ব্যবহার করে। 2। সিলিন্ডার ব্যাসার জন্য> 30 মিমি, এটি বন্ধ খাঁজগুলিতে ইনস্টল করা যেতে পারে। আমাদের সংস্থার সাথে পরামর্শ করুন। | ||||||||||
| আরসি 57 স্পেসিফিকেশন (ম্যাচিং ও-রিং জিবি 1235) (প্যারামিটার পরিসরের মধ্যে কোনও স্পেসিফিকেশন উপলব্ধ) | ||||||||
| অ্যাপারচার রেঞ্জ ডি এইচ 9 | খাঁজ ব্যাস ডি এইচ 9 | খাঁজ প্রস্থ এল+0.2 | সিল উচ্চতা এল 1 | বৃত্তাকার কোণ Rসর্বোচ্চ | রেডিয়াল ক্লিয়ারেন্স এসসর্বোচ্চ | চাম্পার জেডমিনিট | ও-রিং তারের ব্যাস ডিO | |
| <20 এমপিএ | <40 এমপিএ | |||||||
| 8 ~ 27 | ডি -4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | ডি -6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | ডি -10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | ডি -16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| অর্ডার উদাহরণ RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
| মডেল-সিলিন্ডার ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3, আর 01 উপাদান কোড | ||||||||
