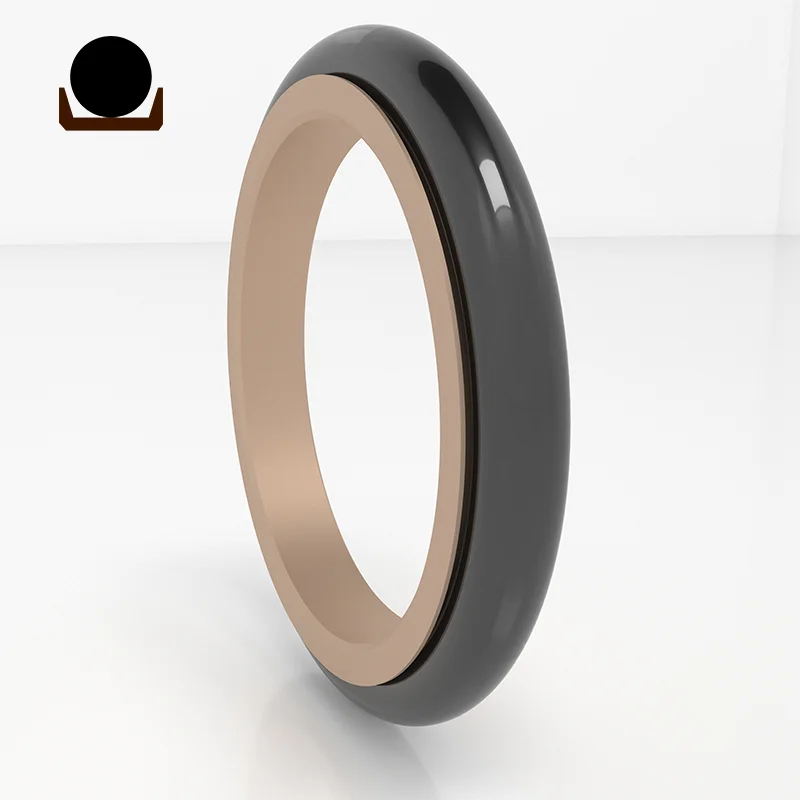

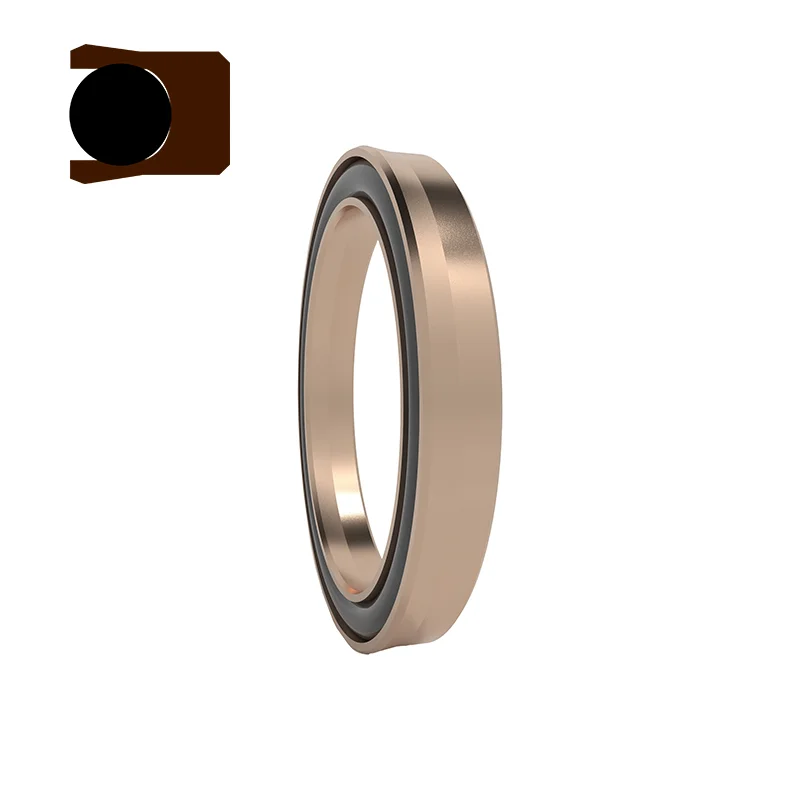

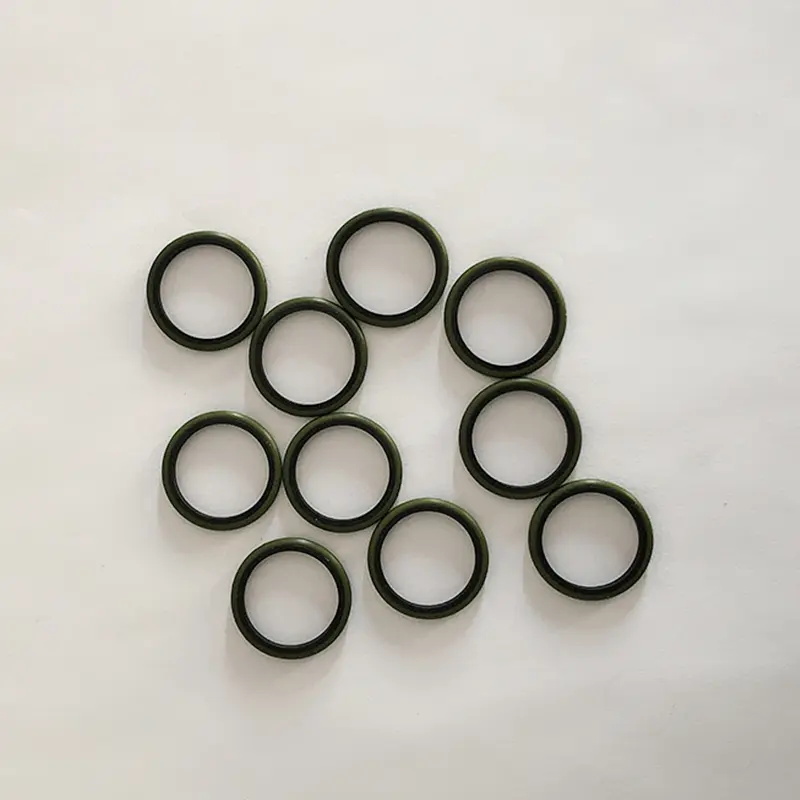

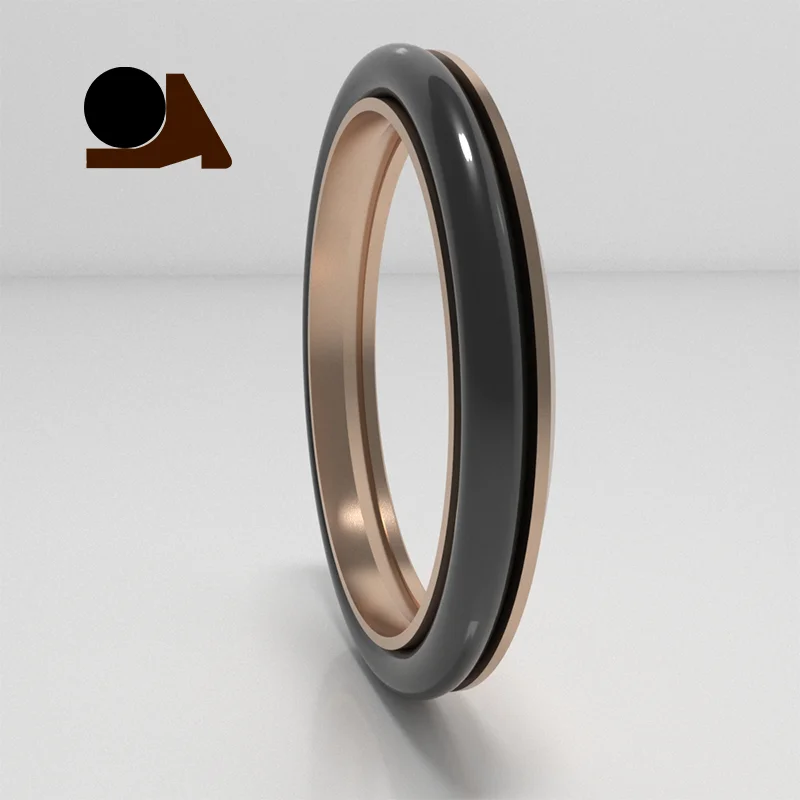

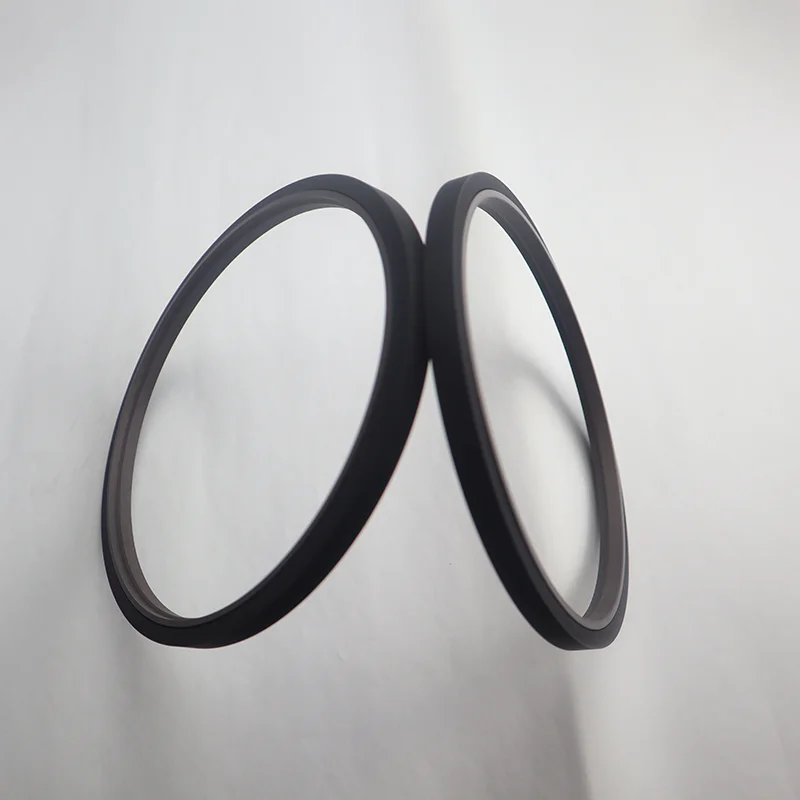

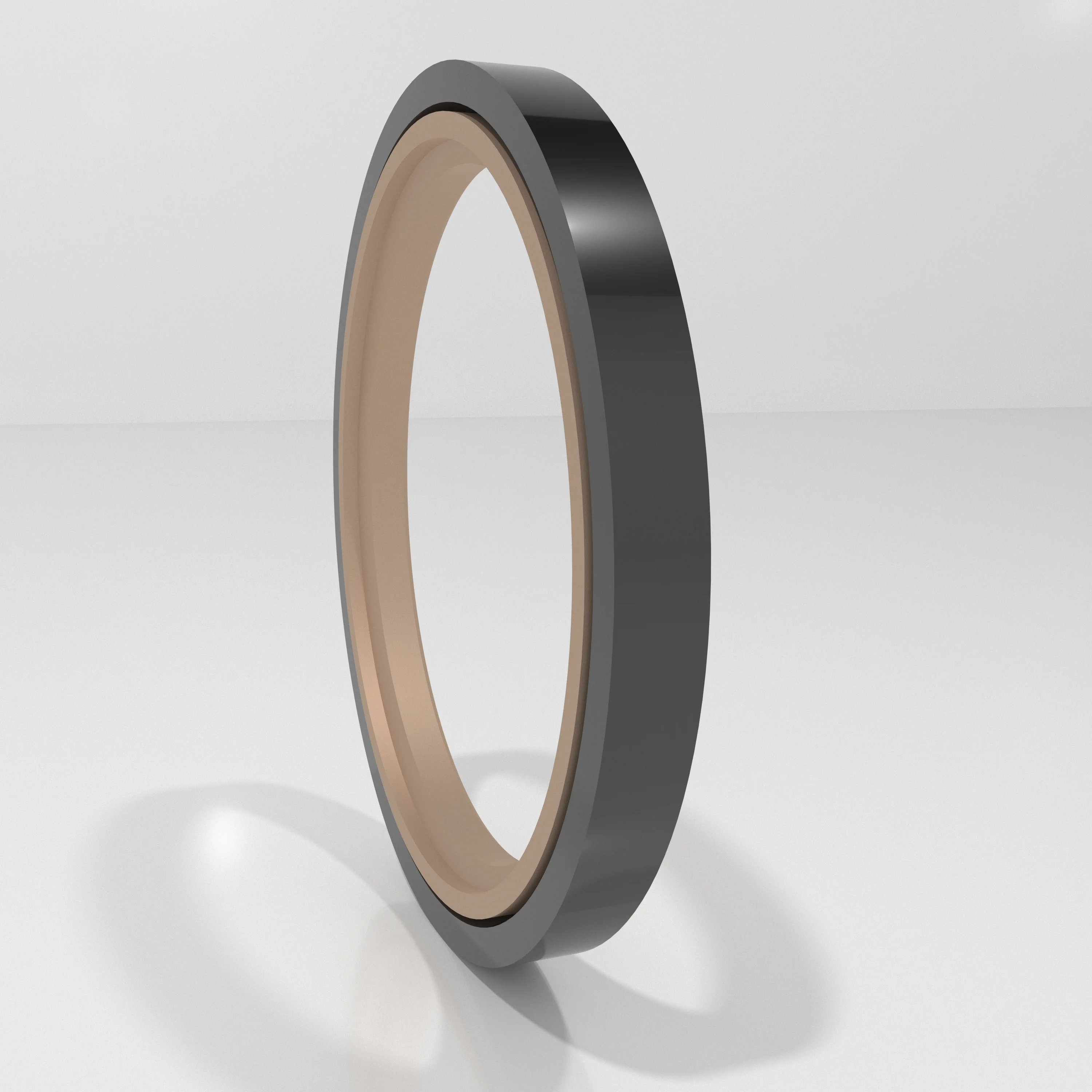

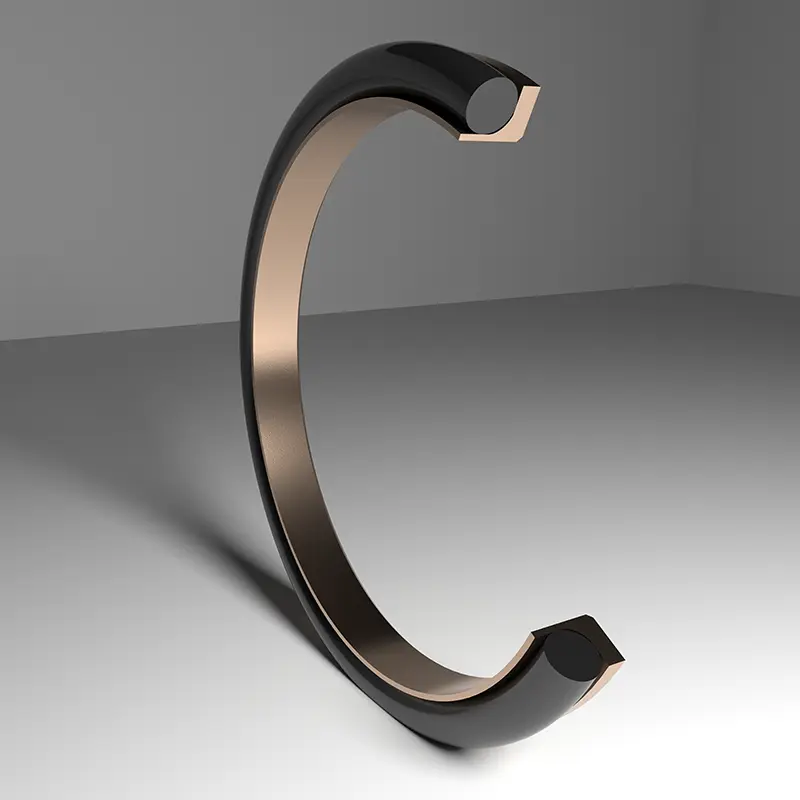

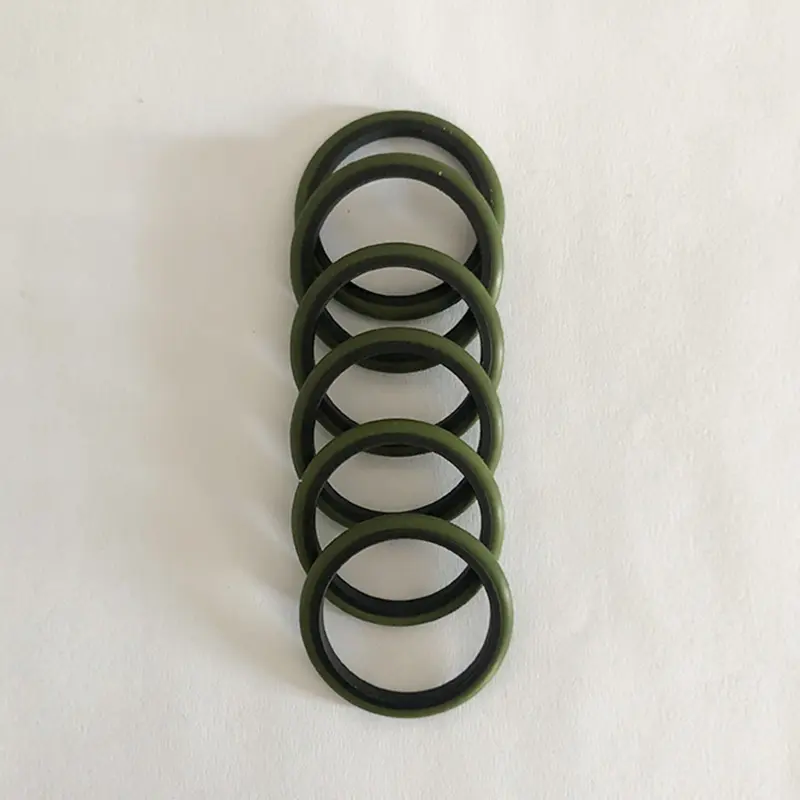

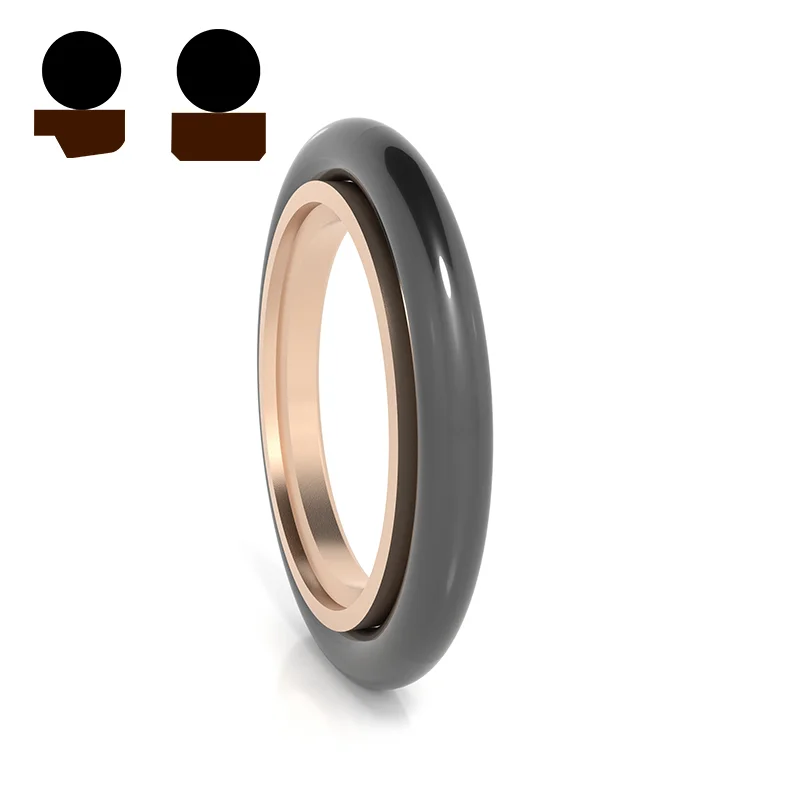

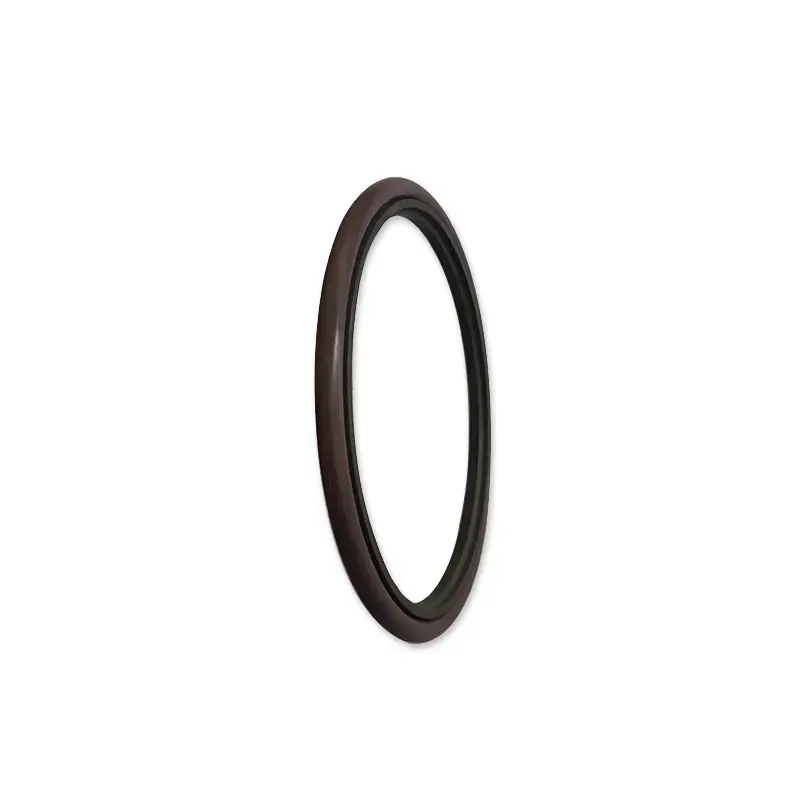

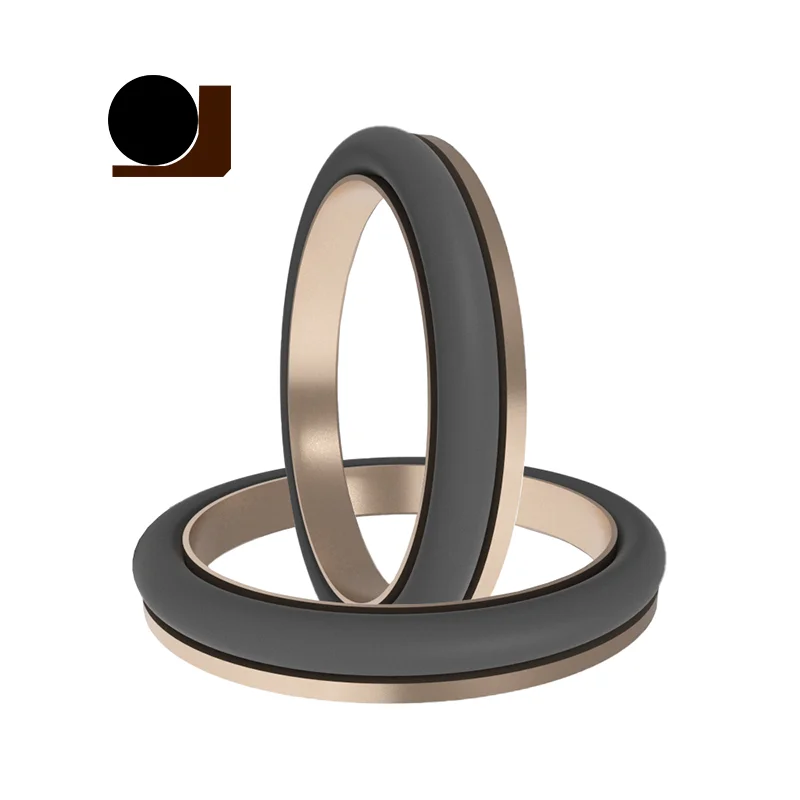

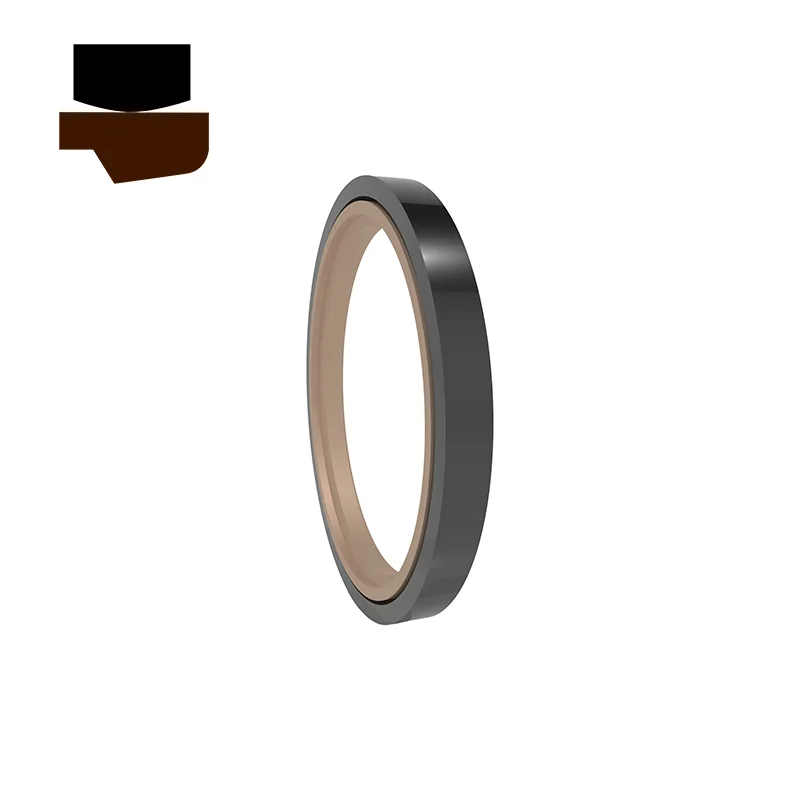

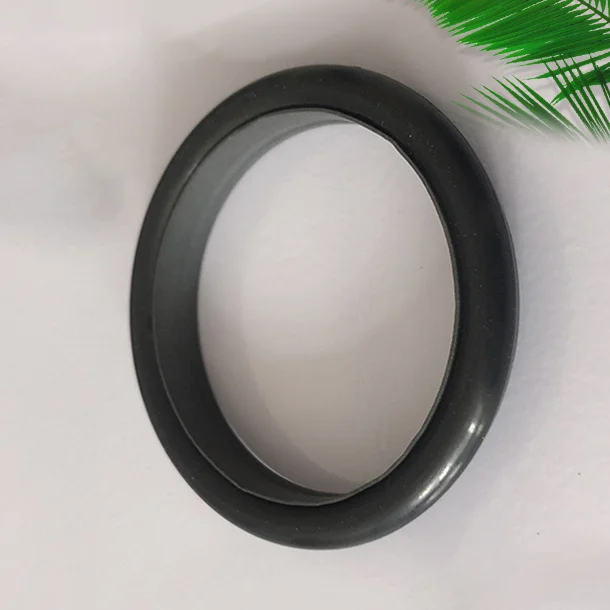

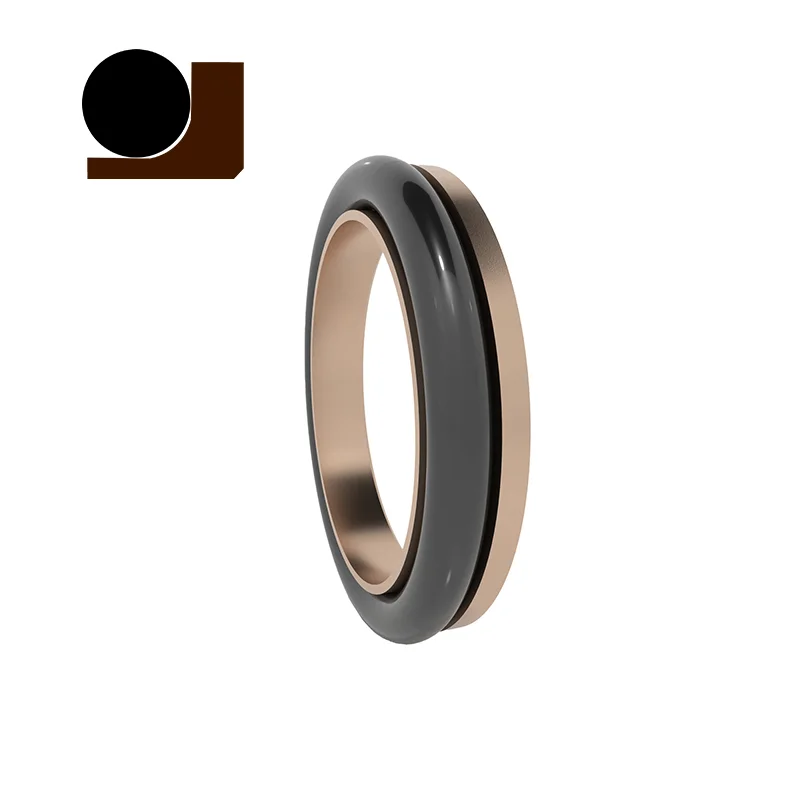

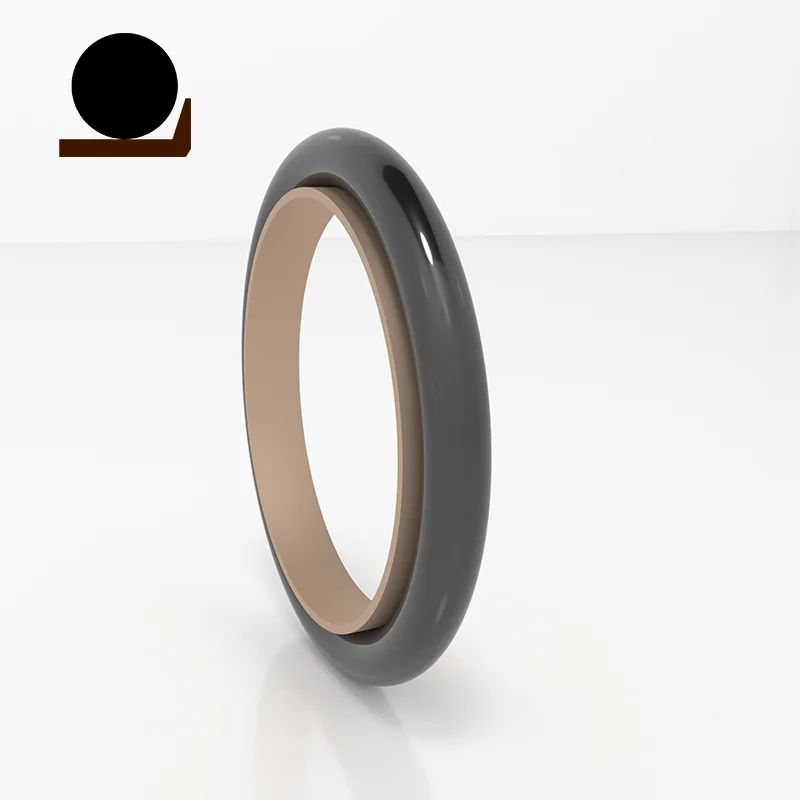

রুইচেন দ্বারা সরবরাহিত উচ্চ চাপ পিস্টন রড সিলগুলি পিটিএফই সিলিং রিং এবং ও-আকৃতির রাবার রিংগুলির সমন্বয়ে গঠিত, যা হাইড্রোলিক রিক্রোকেটিং গতির একমুখী সিলিংয়ের জন্য বিশেষভাবে ব্যবহৃত হয়। তারা ম্যাচিং ও-রিংস অনুযায়ী আরসি 01-আরসি 14 সিরিজে বিভক্ত। কাজ করার সময়, ও-রিং সিলিং রিংয়ের পরিধানের জন্য ক্ষতিপূরণ দেওয়ার জন্য রেডিয়াল ফোর্স সরবরাহ করে এবং সিলিং রিংয়ের পাতলা ঠোঁটের নকশার ভাল ফিট রয়েছে। দু'জন একসাথে একটি ভাল সিলিং প্রভাব তৈরি করতে কাজ করে।
আমাদের উচ্চ চাপ পিস্টন রড সিলগুলি ইনজেকশন ছাঁচনির্মাণ মেশিন এবং ডাই-কাস্টিং মেশিনগুলিতে শিল্প জলবাহী সিস্টেমে, খননকারী এবং লোডারগুলিতে ইঞ্জিনিয়ারিং যন্ত্রপাতি, অটোমোবাইল উত্পাদন ও রক্ষণাবেক্ষণে জলবাহী অংশ, অ্যারোস্পেসে ল্যান্ডিং গিয়ার এবং অ্যাকুয়েটর এবং হাইড্রোলিক স্টিয়ারিং গিয়ার্স এবং উইন্ডলিল্ডিংগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। তারা কার্যকরভাবে জলবাহী সিস্টেমগুলির স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করতে এবং ফুটো এড়াতে পারে।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
বৈশিষ্ট্য:
1। উচ্চ চাপ পিস্টন রড সিলগুলি জলবাহী এবং বায়ুসংক্রান্ত উভয় অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারে।
2। সিলিং পারফরম্যান্সটি উচ্চ বা নিম্নচাপ সিলিং শর্তগুলি থাকুক না কেন সর্বদা ভাল।
3। কম ঘর্ষণ, ছোট শুরু প্রতিরোধের, মসৃণ আন্দোলন, সমান গতিশীল এবং স্থির ঘর্ষণ, কোনও লতানো নেই।
4। সিলের দীর্ঘ জীবন রয়েছে, তেলমুক্ত তৈলাক্তকরণ সিলিংয়ের জন্য উপযুক্ত।
5। ছোট কাঠামোগত স্থান এবং সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ।
প্রযোজ্য কাজের শর্ত:
উচ্চ চাপের পিস্টন রড সিলগুলির প্রযোজ্য কাজের শর্তগুলি (সীমাবদ্ধ মানগুলি একই সময়ে প্রদর্শিত হবে না)
| প্রোফাইল | মডেল | চাপ (এমপিএ) | তাপমাত্রা (℃) | গতি (মি/গুলি) | মিডিয়া |
 |
আরসি 01/আরসি 02 | ≤70 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি ইত্যাদি |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 03/আরসি 04 | ≤100 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি ইত্যাদি |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 05 | ≤200 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 06/আরসি 07 | ≤100 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 08/আরসি 09 | ≤200 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 10 | ≤260 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 11 | ≤60 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 11-বি | ≤60 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 12 | ≤60 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), জল ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 13 | ≤20 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) | |||||
 |
আরসি 14 | ≤20 | -35 ~+100 (ম্যাচিং ও-রিং এনবিআর) | ≤6 | খনিজ ভিত্তিক জলবাহী তেল, শিখা retardant তরল (এইচএফএ/এইচএফবি), গ্যাস ইত্যাদি etc. |
| -20 ~+180 (ও-রিং এফকেএমের সাথে মিলছে) |
উপাদান নির্বাচন:
1। ম্যাচিং ও-রিং উপকরণগুলি নির্বাচন করা যেতে পারে: R01 নাইট্রাইল রাবার (এনবিআর), আরও 2 ফ্লুরোরবারবার (এফকেএম), ইত্যাদি
2। সিলিং রিং মেটেরিয়াল: পিটিএফই 1, পিটিএফই 2, পিটিএফই 3, পিটিএফই 4, পিইউ ইত্যাদি
অর্ডার উদাহরণ: (কেবলমাত্র কিছু মডেল দেখানো হয়েছে, নির্দিষ্ট অর্ডারিং মডেলগুলির জন্য দয়া করে আমাদের সাথে যোগাযোগ করুন)
অর্ডার মডেল RC01-80x89.6x7.8-PTFE3-R01
মডেল-রড ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড আর 01 ও-রিং উপাদান কোড
অর্ডার মডেল RC03—80x89x10-PTFE3-R01
মডেল-রড ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড R01-ও-রিং উপাদান কোড
অর্ডার মডেল RC06—80x89.9x9.2-PTFE3-R01
মডেল-রড ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ পিটিএফই 3-সংশোধিত পিটিএফই উপাদান কোড আর 01 ও-রিং উপাদান কোড
অর্ডার মডেল RC08-80x90.2x11.2-PTFE3-R01 মডেল-রড ব্যাস এক্স গ্রোভ ব্যাস এক্স গ্রোভ প্রস্থ-উপাদান কোড
স্পেসিফিকেশন:
(কেবলমাত্র কিছু মডেল দেখানো হয়েছে, দয়া করে নির্দিষ্ট অর্ডার মডেলগুলির জন্য আমাদের সাথে যোগাযোগ করুন)

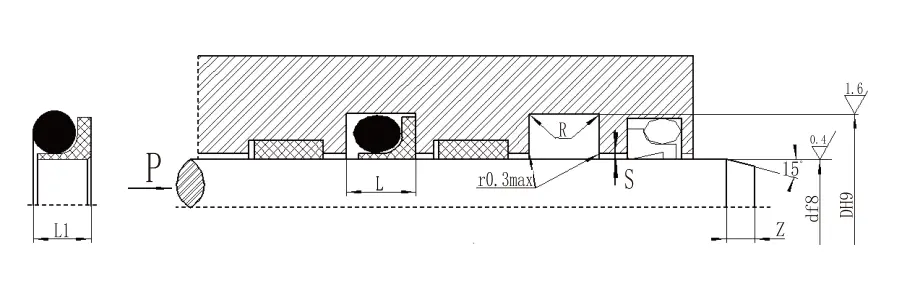

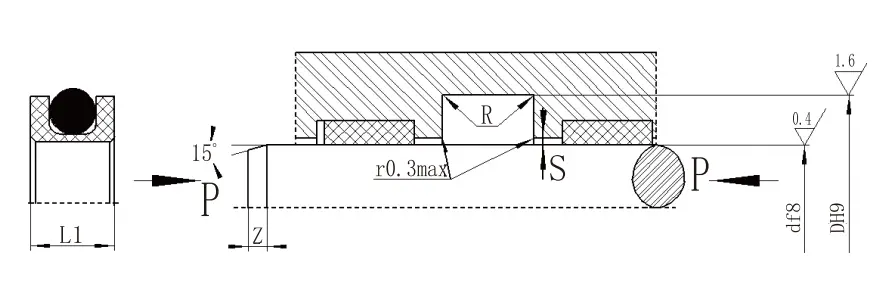

| 4.1 আরসি 01 স্পেসিফিকেশন (স্পেসিফিকেশন টেবিলের যে কোনও আকারের পণ্য উত্পাদিত হতে পারে) | ||||||||||
| ডিএফ 8 স্ট্যান্ডার্ড টাইপ আরসি 01 |
ডিএফ 8 হালকা লোড আরসি 01-কিউ |
ডিএফ 8 ভারী বোঝা আরসি 01-জেড |
ডি এইচ 9 | L+0.2 | এল 1 | Rসর্বোচ্চ | Sসর্বোচ্চ | Zমিনিট | d0 | |
| <20 এমপিএ | <40 এমপিএ | |||||||||
| - | 5 ~ 17.9 | - | ডি+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | ডি+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | ডি+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | ডি+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | ডি+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | ডি+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | ডি+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | ডি+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| দ্রষ্টব্য: 1। 30 মিমি জন্য, এটি খোলা খাঁজ ব্যবহার করার পরামর্শ দেওয়া হয়। | ||||||||||
| 2। ইন্টিগ্রাল (বদ্ধ) খাঁজ সিলগুলি ইনস্টল করার জন্য, দয়া করে আমাদের সংস্থার ইনস্টলেশন গাইডটি দেখুন। 3। চাপের জন্য> 40 এমপিএর জন্য, সিলের মূল অঞ্চলটি H8/F8 ফিট সহনশীলতা ব্যবহার করে। | ||||||||||

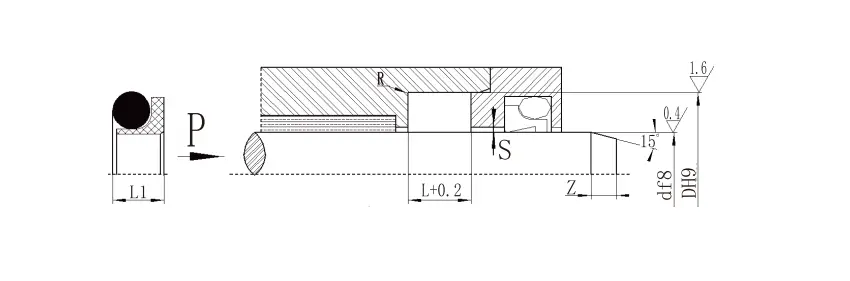

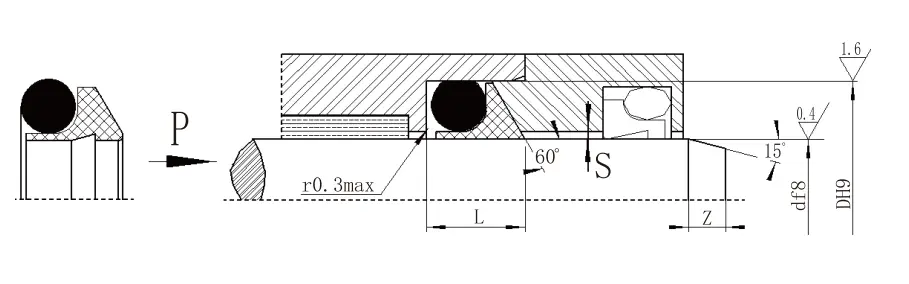

| 4.1 আরসি 03 স্পেসিফিকেশন প্যারামিটার সারণী (স্পেসিফিকেশন টেবিলের যে কোনও আকারের পণ্য উত্পাদিত হতে পারে) | |||||||
| ডি এফ 8 | ডি এইচ 9 | L+0.2 | স্ম্যাক্স | Zমিনিট | d0 |
|
|
| <40 এমপিএ | <60 এমপিএ |
|
|||||
| 5 ~ 17 | ডি+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | ডি+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | ডি+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | ডি+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | ডি+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | ডি+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | ডি+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| দ্রষ্টব্য: 1। চাপের জন্য> 60 এমপিএর জন্য, সিল রুট অঞ্চলটি H8/F8 ফিট সহনশীলতা এবং অতি-উচ্চ চাপ সিল স্ম্যাক্স <0.05 ব্যবহার করে। | |||||||
| 2। যখন একটি বদ্ধ খাঁজ কাঠামো ব্যবহার করা উচিত তখন দয়া করে আমাদের সংস্থার সাথে পরামর্শ করুন। | |||||||
| 4.1 আরসি 06 স্পেসিফিকেশন (স্পেসিফিকেশন টেবিলের যে কোনও আকারের পণ্য উত্পাদিত হতে পারে) | ||||||||||
| ডি এফ 8 স্ট্যান্ডার্ড টাইপ আরসি 06 |
ডি এফ 8 হালকা লোড RC06-Q |
ডি এফ 8 ভারী বোঝা আরসি 06-জেড |
ডি এইচ 9 | L+0.2 | এল 1 | Rসর্বোচ্চ | Sসর্বোচ্চ | Zমিনিট | d0 | |
| <20 এমপিএ | <40 এমপিএ | |||||||||
| - | 4 ~ 17.9 | - | ডি+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | ডি+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | ডি+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | ডি+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | ডি+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | ডি+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | ডি+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | ডি+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| দ্রষ্টব্য: 1। শ্যাফ্ট ব্যাসের জন্য ≤70 মিমি, এটি খোলা খাঁজ ব্যবহার করার পরামর্শ দেওয়া হয়। ইন্টিগ্রাল (বন্ধ) খাঁজ সিলগুলি ইনস্টল করার জন্য, দয়া করে ইনস্টলেশন গাইডটি দেখুন। | ||||||||||
| 2। চাপের জন্য> 40 এমপিএর জন্য, সিলের মূল অঞ্চলটি H8/F8 ফিট সহনশীলতা ব্যবহার করে। | ||||||||||
| 4.1 আরসি 08 স্পেসিফিকেশন (স্পেসিফিকেশন টেবিলের যে কোনও আকারের পণ্য উত্পাদিত হতে পারে) | ||||||||||
| স্ট্যান্ডার্ড টাইপ ডিএফ 8 আরসি 08 | হালকা লোড ডিএফ 8 আরসি 08-কিউ | ভারী লোড ডিএফ 8 আরসি 08-জেড | খাঁজ ব্যাস ডি এইচ 9 | খাঁজ প্রস্থ এল+0.2 |
সিল উচ্চতা এল 1 | বৃত্তাকার কর্নার আরএমএক্স | রেডিয়াল ক্লিয়ারেন্স এসসর্বোচ্চ | চাম্পার Zমিনিট |
ও-রিং তারের ডায়ামেট ডি0 | |
| <20 এমপিএ | <60 এমপিএ | |||||||||
| - | 5 ~ 17.9 | - | ডি+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | ডি+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | ডি+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | ডি+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | ডি+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | ডি+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | ডি+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | ডি+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| দ্রষ্টব্য: 1। বন্ধ খাঁজ প্রয়োজন হলে দয়া করে আমাদের সংস্থার সাথে পরামর্শ করুন। | ||||||||||
| 2। চাপ> 60 এমপিএ, রুট এইচ 8/এফ 8 ম্যাচিং সহনশীলতা, অতি-উচ্চ চাপ সিল স্ম্যাক্স <0.05। | ||||||||||
