1. চমৎকার রাসায়নিক প্রতিরোধের
2. ওয়াইড অপারেটিং তাপমাত্রা পরিসীমা
3. কম-তৈলাক্তকরণ এবং তেল-মুক্ত তৈলাক্তকরণের জন্য উপযুক্ত
4. ন্যূনতম শক্তি খরচ জন্য কম ঘর্ষণ
5. উচ্চ রৈখিক গতির জন্য উপযুক্ত
6. কোন লাঠি-স্লিপ প্রভাব, দীর্ঘ ডাউনটাইম পরে কম শুরু প্রতিরোধের
7. অনির্দিষ্ট ঘূর্ণায়মান শ্যাফ্টের জন্য উপযুক্ত (PTFE ঠোঁটের সিলগুলির উপযুক্ত নির্বাচন সহ)
8. উচ্চ চাপ প্রয়োগের জন্য উপযুক্ত
সাধারণ অ্যাপ্লিকেশনের মধ্যে রয়েছে: রোটারি কম্প্রেসার, স্ক্রু কম্প্রেসার, ট্রান্সমিশন/গিয়ারবক্স, ব্লোয়ার, ইঞ্জিন, মেশিন টুলস, পাম্প, হাইড্রোলিক মোটর, সেন্ট্রিফিউজ ইত্যাদি।
সঙ্গম পৃষ্ঠতল জন্য কঠোরতা প্রয়োজনীয়তা
প্রস্তাবিত কঠোরতা: HRC ≥ 58. প্রয়োজনীয় কঠোরতা অনেক কারণের উপর নির্ভর করে; কম চাপ এবং কম গতির অ্যাপ্লিকেশনের জন্য, নরম ঘূর্ণায়মান শ্যাফ্টগুলিও উপযুক্ত। নরম ধাতুর জন্য, PTFE6 ঠোঁট সীল সুপারিশ করা হয়।
মিলনের পৃষ্ঠের জন্য গুণমানের প্রয়োজনীয়তা Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
ক্রস-বিভাগীয় আকৃতি |
মডেল |
চাপ |
তাপমাত্রা |
গতি |
মাঝারি |
|
|
RCS-A |
0.5 |
-৩৫~+২০০ |
40 |
তেল, গ্যাস, পানি ইত্যাদি |
|
|
আরসিএস-বি |
2 |
-৩৫~+২০০ |
20 |
তেল, গ্যাস, পানি ইত্যাদি |
|
|
আরসিএস-সি |
1 |
-৩৫~+২০০ |
20 |
তেল, গ্যাস, পানি ইত্যাদি |
|
|
আরসিএস-ডি |
2 |
-৩৫~+২০০ |
20 |
তেল, গ্যাস, পানি ইত্যাদি |
ফ্লুইড ডাইনামিক স্পাইরাল রিসার্কুলেশন সীল: RCS-D টাইপ একটি স্পাইরাল রিসার্কুলেশন প্যাটার্ন সহ ঠোঁট সীল ব্যবহার করে, সিলিং কর্মক্ষমতা উন্নত করে। ঘূর্ণায়মান খাদ শুধুমাত্র এক দিকে ঘোরানোর অনুমতি দেওয়া হয়.

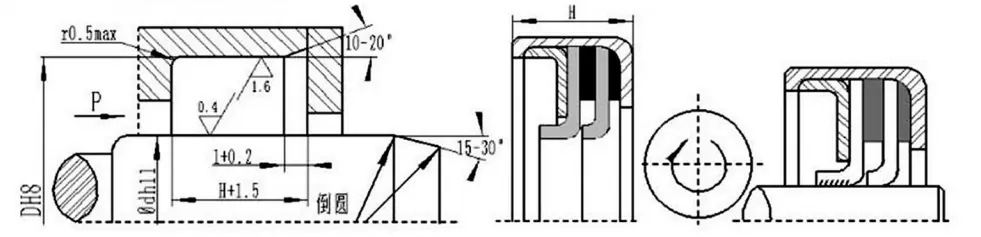

ইনস্টলেশন অবস্থান প্রয়োজনীয়তা
অর্ডার করার উদাহরণ: RCS-A-65×85×10 মডেল - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
আমাদের কোম্পানির সাথে যোগাযোগ করুন; RC2057 মডেল সর্বাধিক 1600mm দৈর্ঘ্য সহ পণ্য অফার করে।
PTFE তেল সীল ইনস্টলেশন গাইড
1. তেল সীল এবং সমস্ত ইনস্টলেশন অংশ পরিষ্কার এবং তৈলাক্তকরণ;
2. ইনস্টলেশনের আগে, তেলের সীলটি শ্যাফ্টের মতো একই ব্যাস সহ একটি মসৃণ শ্যাফ্টে লাগানো উচিত যাতে ওভার-টাইনিং এবং ইনস্টলেশন ব্যর্থতা রোধ করা যায় এবং প্রাথমিক অপারেশনের সময় অতিরিক্ত গরম হওয়া এড়ানো যায়;
3. ইনস্টলেশনের আগে, বাইরের ব্যাসে ফুটো রোধ করতে তেল সিলের বাইরের পরিধি এবং শেষ মুখে সিলান্ট (যেমন Loctite 601 বা 641) প্রয়োগ করুন;
4. PTFE তেল সীল ঠোঁট খাদের উপর ফিট করার সময়, PTFE তেল সিল ঠোঁট সুরক্ষিত করা উচিত যাতে থ্রেড, কীওয়ে ইত্যাদি থেকে সিলিং ঠোঁটের ক্ষতি না হয়;

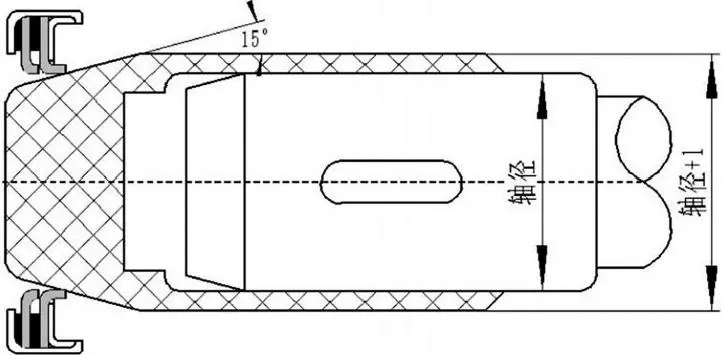

5. ঠোঁটকে ক্ষতি থেকে রক্ষা করার জন্য PTFE তেল সীল ইনস্টল করার জন্য একটি গাইড হাতা ব্যবহার করা উচিত। গাইড স্লিভের গাইডিং প্রান্তে একটি 15-ডিগ্রি টেপার কোণ রয়েছে এবং অন্য প্রান্তের ভিতরের গর্তটি শ্যাফ্টের উপর একটি স্লাইডিং ফিট। গাইড হাতার বাইরের ব্যাস হল শ্যাফ্ট ব্যাস + 1 মিমি, একটি মসৃণ পৃষ্ঠ এবং বৃত্তাকার প্রান্ত সহ। PTFE তেল সীল ইনস্টলেশনের জন্য চিত্র 1 দেখুন;
6. গাইড হাতা উপাদান হার্ড প্লাস্টিক হতে সুপারিশ করা হয়;

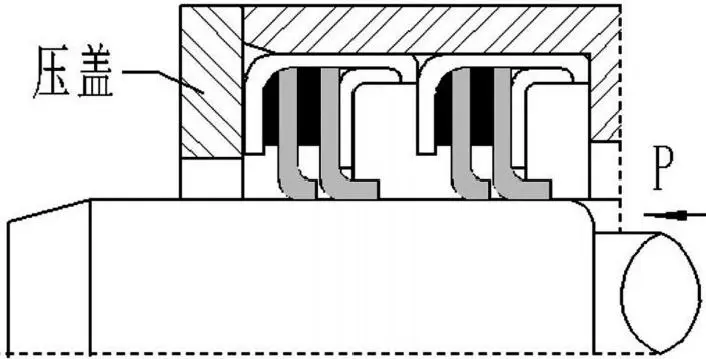

7. তেল সীল ইনস্টল করার পরে, এটি একটি ক্ল্যাম্পিং ডিভাইসের সাথে স্থির করতে হবে এবং বাইরের পরিধি এবং শেষ মুখের সিল্যান্ট দিয়ে সিল করতে হবে। PTFE তেল সিল ঠিক করার জন্য চিত্র 2 দেখুন।
চিত্র 1. PTFE তেল সীল ইনস্টলেশন.
চিত্র 2. PTFE তেল সীল ফিক্সিং.
