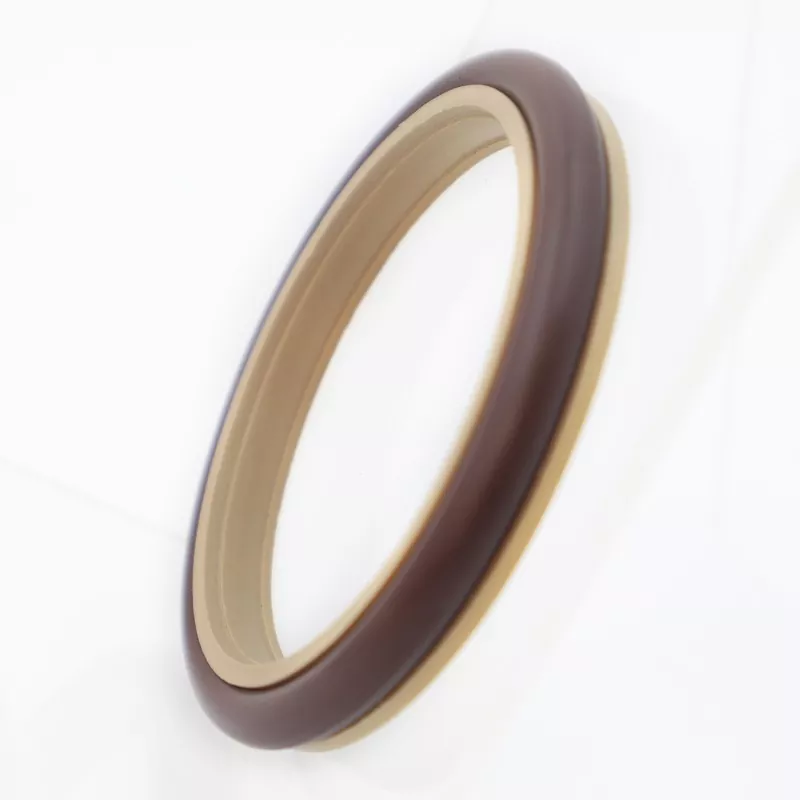

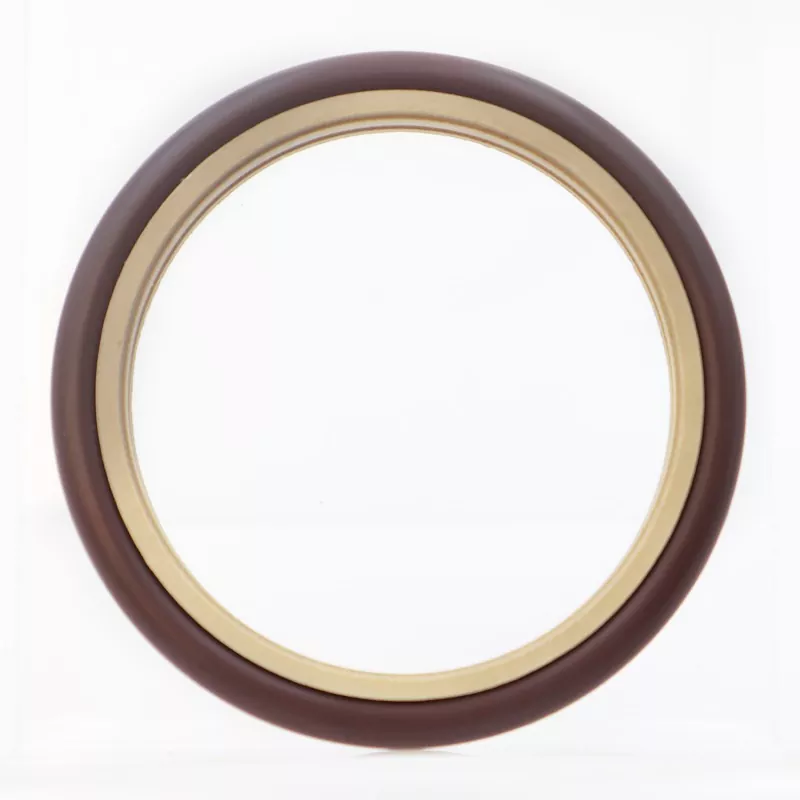

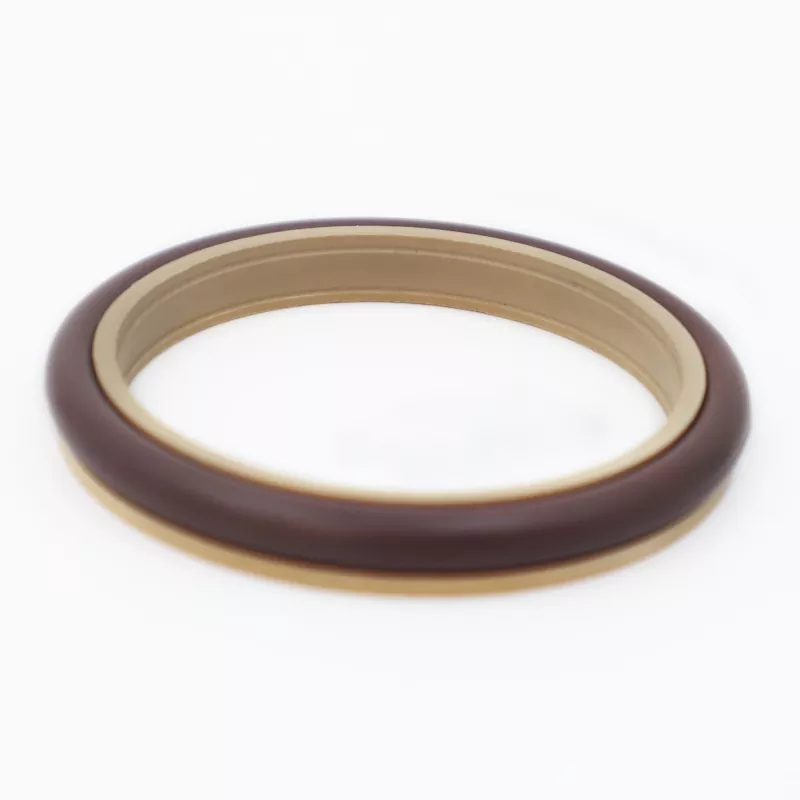

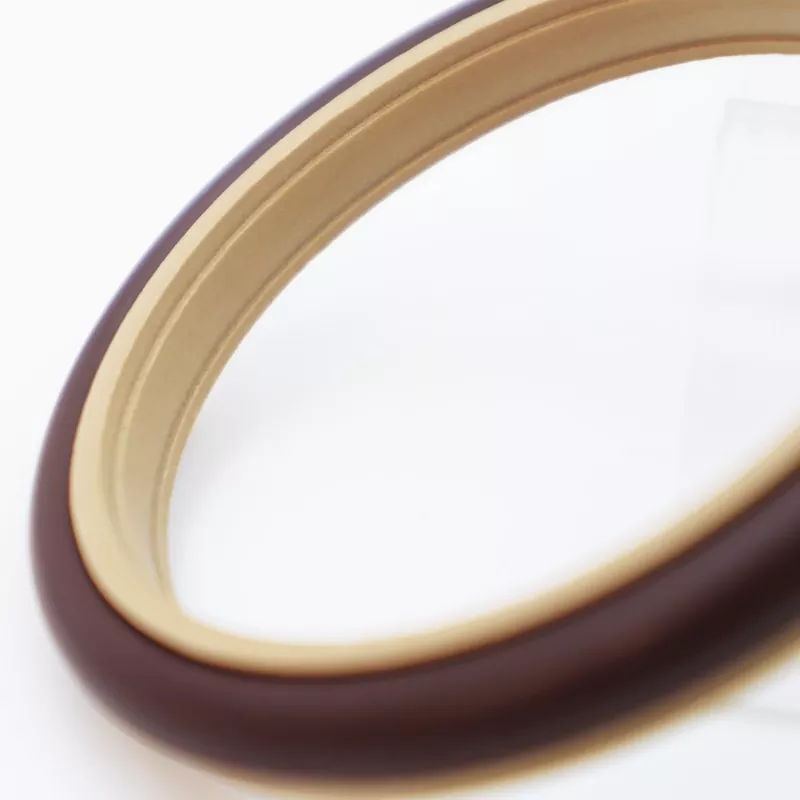

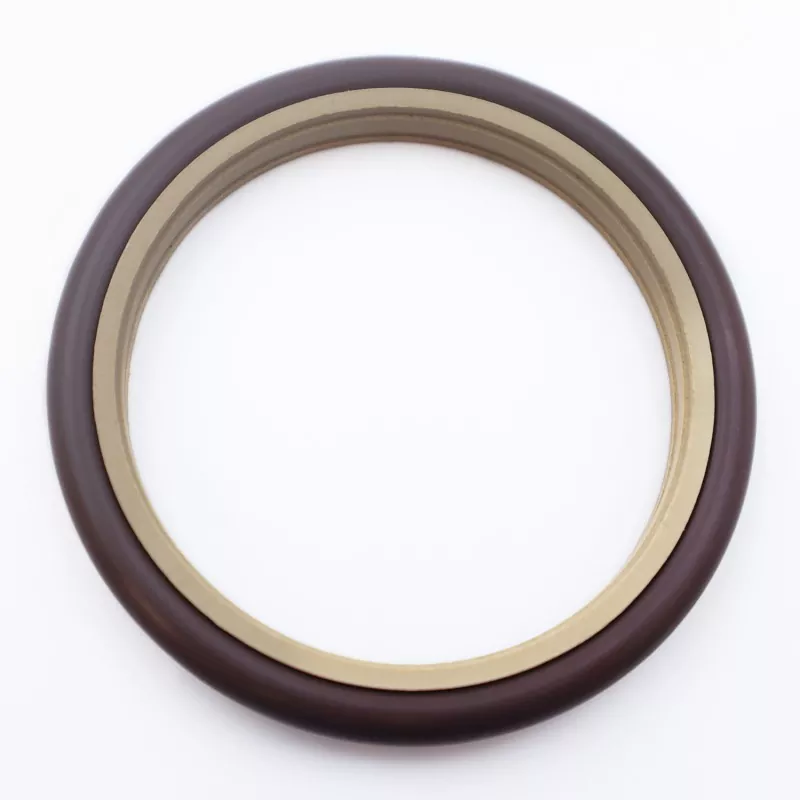

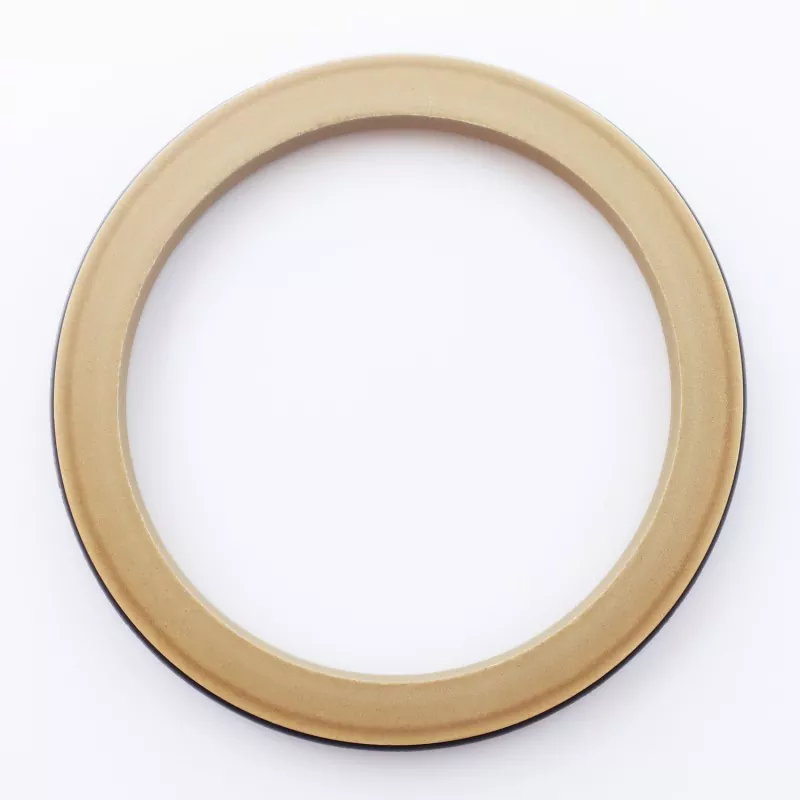

RC2051-B/G টুথেড কম্বিনেশন রোটারি শ্যাফ্ট সীল একটি দাঁতযুক্ত সিলিং রিং ভরা PTFE এবং একটি রাবার ও-রিং দিয়ে গঠিত। এটি হাইড্রোলিক এবং বায়ুসংক্রান্ত অ্যাপ্লিকেশনগুলিতে একমুখী সীলমোহরের জন্য ডিজাইন করা হয়েছে যার মধ্যে পারস্পরিক এবং ঘূর্ণমান গতি উভয়ই জড়িত। মূল বৈশিষ্ট্যগুলির মধ্যে একটি দীর্ঘ পরিষেবা জীবন, কম ঘর্ষণ, চমৎকার সিলিং কর্মক্ষমতা এবং একটি কমপ্যাক্ট ডিজাইন অন্তর্ভুক্ত। এটি জল-হাইড্রোলিক ঘূর্ণমান সিলিং অ্যাপ্লিকেশনগুলিতে অসামান্য সিলিং ফলাফল এবং ন্যূনতম ঘর্ষণ প্রতিরোধের সরবরাহ করে।
এটি জল-হাইড্রোলিক ঘূর্ণমান অপারেটিং অবস্থার অধীনেও নির্ভরযোগ্য সিলিং কার্যকারিতা বজায় রাখে, কার্যকরভাবে খাদ পৃষ্ঠের পরিধান হ্রাস করে এবং সরঞ্জামের ফুটো হওয়ার ঝুঁকি হ্রাস করে। আমরা পণ্য নির্বাচন, তুলনা, এবং বাল্ক ক্রয় সংক্রান্ত OEM ক্লায়েন্টদের কাছ থেকে অনুসন্ধানগুলিকে স্বাগত জানাই।
সীমা মান একই সাথে ঘটতে হবে না.
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
রেফারেন্স PV মান (MPa·m/s) |
রেফারেন্স গতি (m/s) |
মাঝারি |
|
≤70 (স্ট্যান্ডার্ড টাইপ) |
-35 থেকে +100 (এনবিআর ও-রিং) |
≤10 |
<2 |
হাইড্রোলিক তেল, ইমালসন, জল, বায়ু, ইত্যাদি |
|
≤30 (উচ্চ গতির ধরন) |
-20 থেকে +200 (FKM ও-রিং) |
<6 |
1. সামঞ্জস্যপূর্ণ ও-রিং উপকরণগুলির মধ্যে রয়েছে: RO1 নাইট্রিল রাবার (NBR), RO2 ফ্লুরোরাবার (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE4; অন্যান্য উপলব্ধ বিকল্পগুলির মধ্যে রয়েছে PTFE1, PTFE2, PTFE3, এবং PTFE5।
অর্ডার মডেল: RC2051—80x91.7x7.6—PTFE3—R01

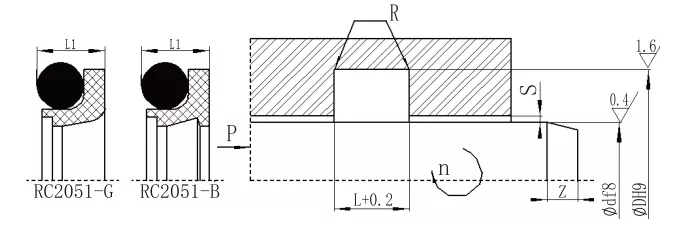

মডেল - d x D x L - উপাদান কোড
নির্দিষ্ট সীমার মধ্যে স্পেসিফিকেশন উপলব্ধ.
|
d f8 স্ট্যান্ডার্ড টাইপ RC2051 |
d f8 লাইট-ডিউটি RC2051-Q |
d f8 ভারি-শুল্ক RC2051-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
জেমিন |
করতে |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107.9 |
5~15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38.9 |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671-999 |
39~107.9 |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671-999 |
1000-1599 |
108~670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671-999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
দ্রষ্টব্য: 1. খাদ ব্যাসের জন্য ≤30 মিমি, একটি খোলা খাঁজ নকশা সুপারিশ করা হয়.
2. এটি বাঞ্ছনীয় যে ঘূর্ণায়মান শ্যাফ্টের পৃষ্ঠের কঠোরতা HRC 58 ছাড়িয়ে যায়।
