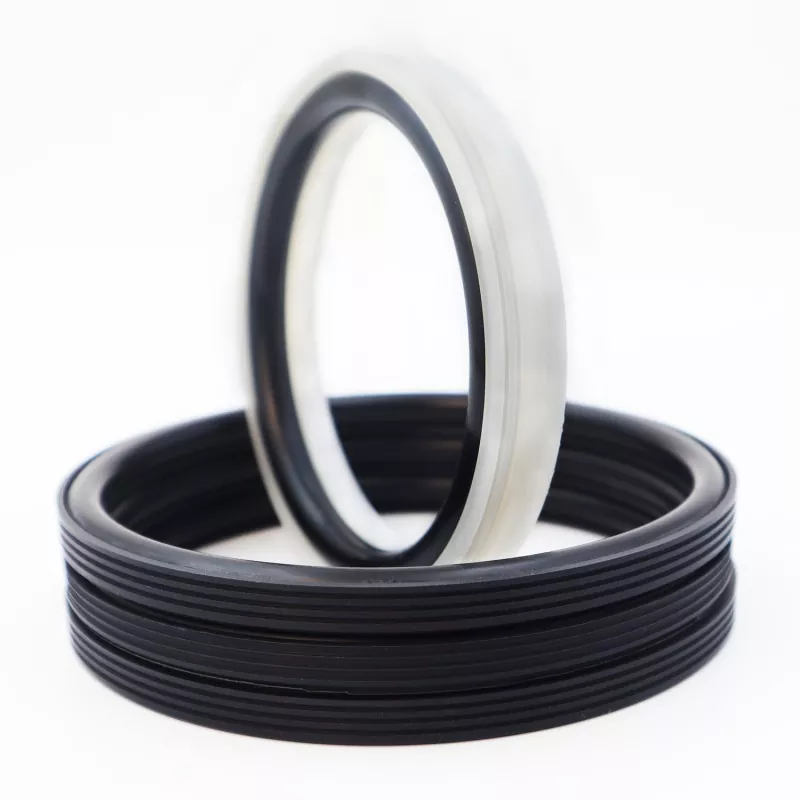

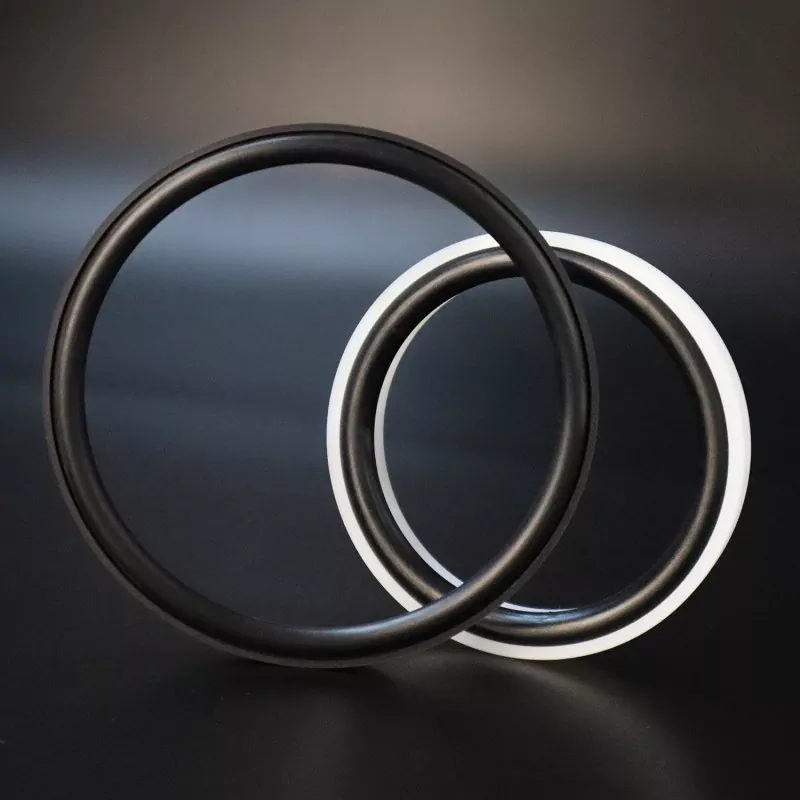

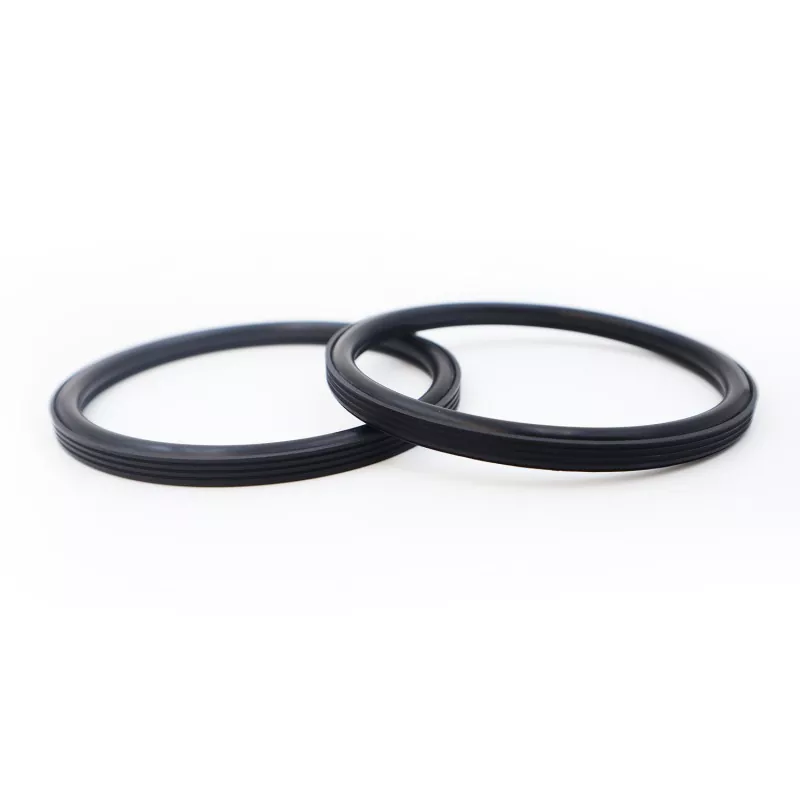

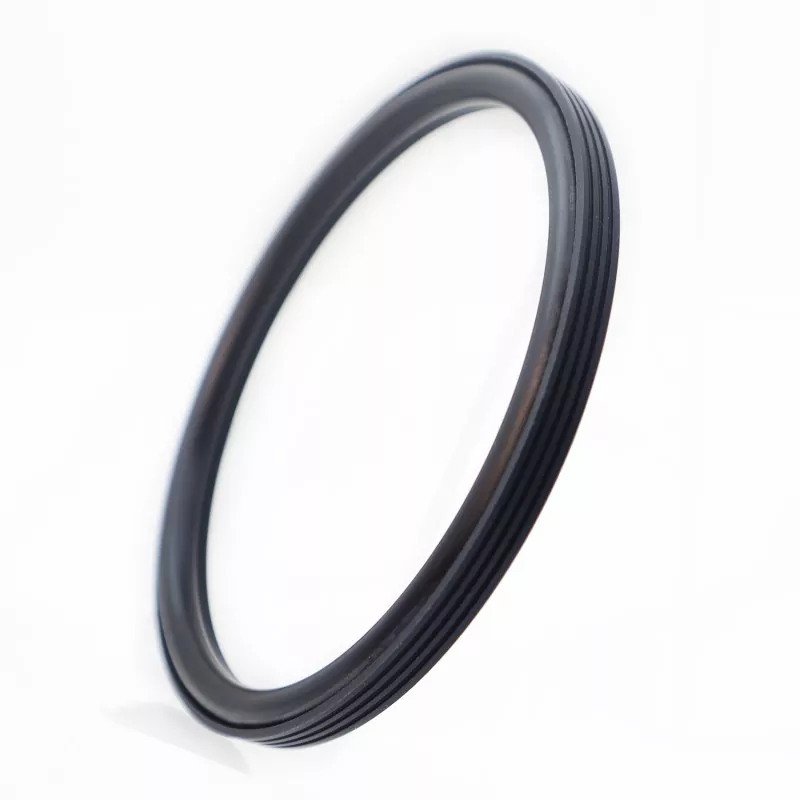

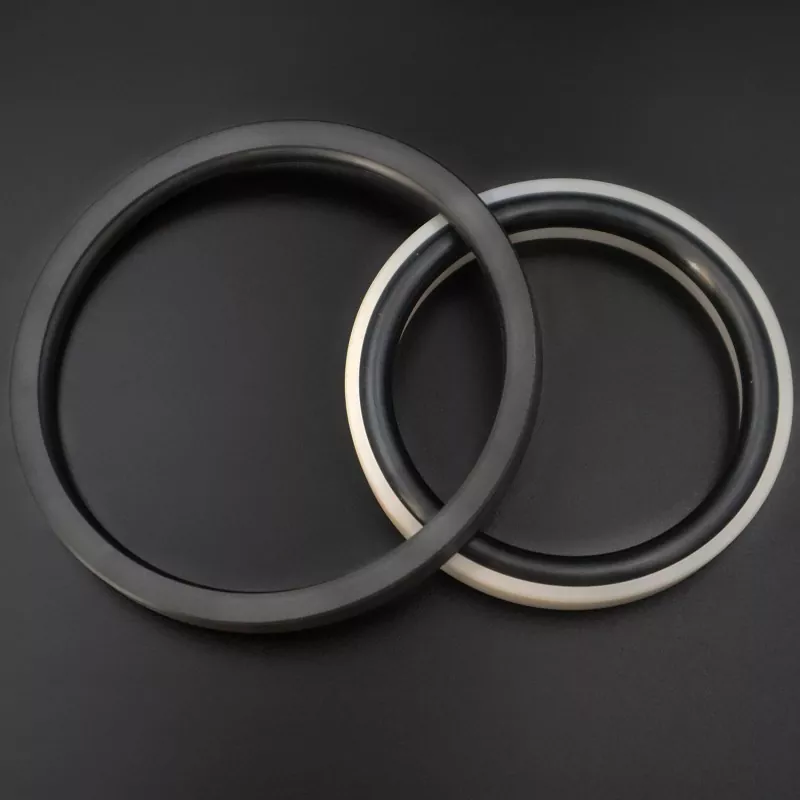

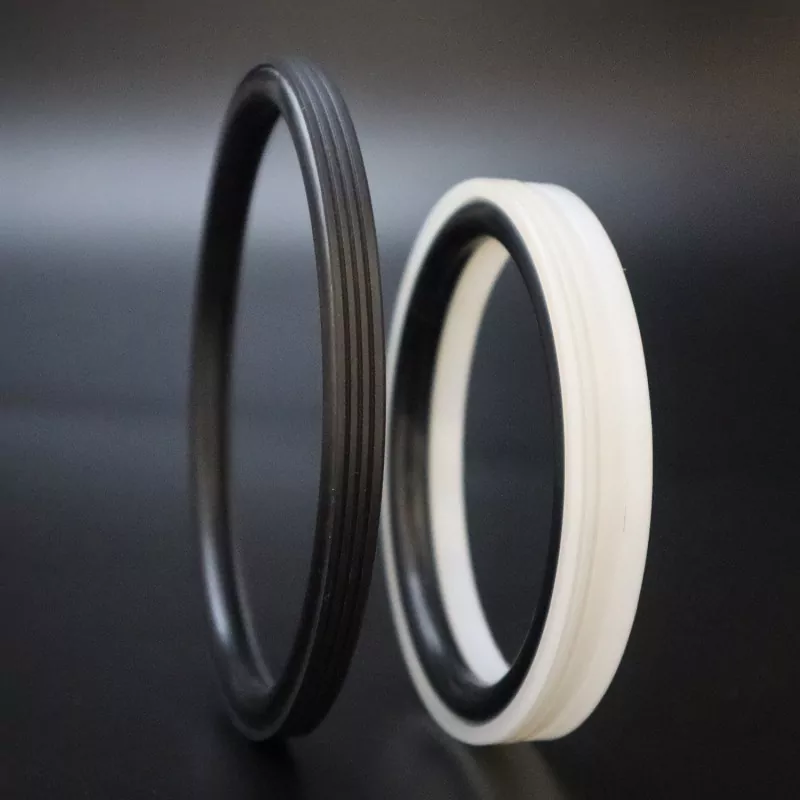

RC2062 রিইনফোর্সড টুথেড পিস্টন সীল উচ্চ-কর্মক্ষমতা ইঞ্জিনিয়ারিং প্লাস্টিক এবং একটি রাবার ও-রিং দিয়ে তৈরি একটি বিশেষভাবে ডিজাইন করা দাঁতযুক্ত সিলিং রিং নিয়ে গঠিত; এটি হাইড্রোলিক রেসিপ্রোকেটিং এবং ঘূর্ণমান অ্যাপ্লিকেশনগুলিতে একমুখী সিলিংয়ের জন্য উপযুক্ত।
এটি একটি দীর্ঘ সেবা জীবন, কম ঘর্ষণ, চমৎকার সীল কর্মক্ষমতা, একটি কমপ্যাক্ট পদচিহ্ন, এবং ইনস্টলেশন এবং রক্ষণাবেক্ষণ সহজ বৈশিষ্ট্য বৈশিষ্ট্য. সিলিং ঠোঁটের অপ্টিমাইজড ডিজাইন এবং পুরুত্ব সিমেন্ট স্লারির মতো কঠোর মিডিয়ার সংস্পর্শে এলেও কার্যকর সিলিং নিশ্চিত করে।
এর কমপ্যাক্ট সামগ্রিক কাঠামোর সাথে, এটি ইনস্টলেশনের স্থানের প্রয়োজনীয়তাকে কমিয়ে দেয় এবং সুবিধাজনক অন-সাইট সমাবেশ এবং পরবর্তী রক্ষণাবেক্ষণের সুবিধা দেয়। এটি স্লারি-হ্যান্ডলিং অ্যাপ্লিকেশনগুলিতে পিস্টন চেম্বারগুলির জন্য একটি নির্ভরযোগ্য সিলিং সমাধান হিসাবে কাজ করে। আমরা শিল্প সরঞ্জামের নির্মাতাদের এই পণ্যটির মূল্যায়ন, তুলনা এবং বাল্ক অর্ডার দেওয়ার জন্য আমন্ত্রণ জানাই।
সীমাবদ্ধ মান একই সাথে ঘটতে হবে না।
|
চাপ (MPa) |
তাপমাত্রা (°সে)
|
গতি (মি/সেকেন্ড) |
মাঝারি |
|
|
পারস্পরিক গতি |
ঘূর্ণন গতি |
|||
|
≤100 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
≤2 |
জল, কাদা, অপরিশোধিত তেল, জলবাহী তেল, ইমালসন |
|
-20 থেকে +200 (FKM ও-রিং সহ) |
||||
1. সামঞ্জস্যপূর্ণ ও-রিং উপকরণগুলির মধ্যে রয়েছে: RO1 নাইট্রিল রাবার (NBR), RO2 ফ্লুরোইলাস্টোমার (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE4; অন্যান্য উপলব্ধ উপকরণগুলির মধ্যে রয়েছে PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, ইত্যাদি।
অর্ডার মডেল: RC2062-80*68.3*7.6-PTFE4-R01

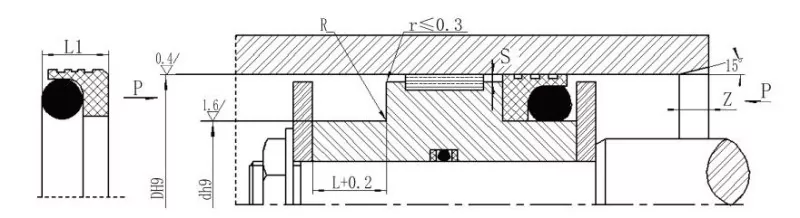

মডেল - বোর ব্যাস * খাঁজ ব্যাস * খাঁজ প্রস্থ - উপাদান কোড
পরামিতি মধ্যে কোনো আকার উপলব্ধ
|
বোর আকার পরিসীমা স্ট্যান্ডার্ড টাইপ D H9 RC2062 |
বোর পরিসীমা ভারি-শুল্ক D H9 RC2062-Z |
খাঁজ ব্যাস d h9 |
খাঁজ প্রস্থ L+0.2 |
সীল প্রস্থ L1 |
কোণার ব্যাসার্ধ Rmax |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং ক্রস-সেকশন ব্যাস |
||
|
<10MPA |
<20 এমপিএ |
<40MPA |
||||||||
|
8~12.9 |
- |
ডি-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
ডি-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
দ্রষ্টব্য: 1. বোর ব্যাসের জন্য ≤30 মিমি, একটি খোলা খাঁজ নকশা সুপারিশ করা হয়।
2. 30 MPa-এর বেশি চাপের জন্য, এক্সট্রুশন ফাঁকের জন্য একটি H8/f8 ফিট বাঞ্ছনীয়।
