ঘূর্ণমান খাদ ঠোঁট সীলসাধারণত তেল সীল হিসাবে পরিচিত. এগুলি রোটারি বিয়ারিং হাউজিংগুলিতে ইনস্টল করা হয় এবং ঘূর্ণায়মান শ্যাফ্টের বিরুদ্ধে আপেক্ষিক গতির মধ্য দিয়ে যায়। একটি ধাতব সন্নিবেশ কাঠামোগত সহায়তা প্রদান করে, যখন একটি গার্টার স্প্রিং সিলিং ঠোঁটে রেডিয়াল প্রিলোড প্রয়োগ করে, লুব্রিকেন্ট ফুটো এবং বাহ্যিক দূষিত পদার্থের প্রবেশ রোধ করে।

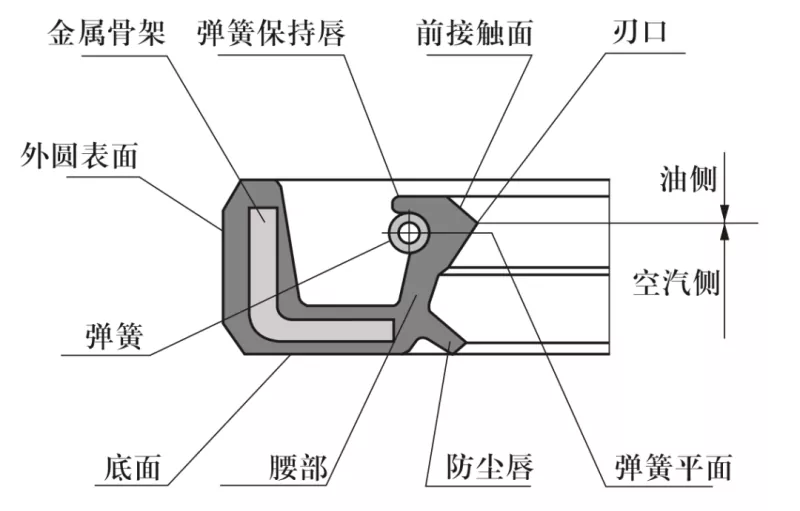

সাধারণ তেল সীল ক্রস-বিভাগের পরিকল্পিত
1. খাদ উপাদান: সাধারণত কার্বন ইস্পাত বা স্টেইনলেস স্টীল. উচ্চ-গতির অ্যাপ্লিকেশনের জন্য, HRC 40-45 এর কঠোরতা সহ ক্রোম প্লেটিং ব্যবহার করা হয়।
2. ঘূর্ণমান খাদ এবং হাউজিং বোর নকশা: খাদ পৃষ্ঠ মসৃণ এবং burrs মুক্ত হতে হবে. সর্পিল মেশিনিং চিহ্ন ফুটো নেতৃস্থানীয় একটি পাম্পিং প্রভাব তৈরি করতে পারে; তাই, শ্যাফ্ট এরিয়া যেখানে সীলটি Ra 0.1–0.5 μm এর পৃষ্ঠের রুক্ষতায় ইনস্টল করা আছে সেটিকে পিষে ফেলার পরামর্শ দেওয়া হয়। ঘূর্ণন গতি বৃদ্ধির সাথে সাথে একটি মসৃণ ফিনিস প্রয়োজন।
ইনস্টলেশন এবং অপসারণের সুবিধার্থে, শ্যাফ্ট এবং হাউজিং বোরকে অবশ্যই চেম্ফার বা গোলাকার প্রান্ত দিয়ে ডিজাইন করতে হবে, যেমন চিত্র 1 এবং 2 এ দেখানো হয়েছে।

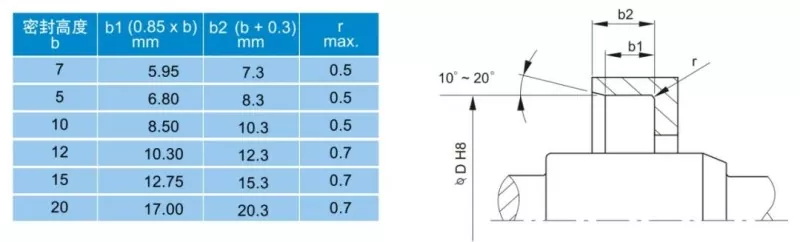

চিত্র 1: হাউজিং বোর চেম্ফার ডিজাইন

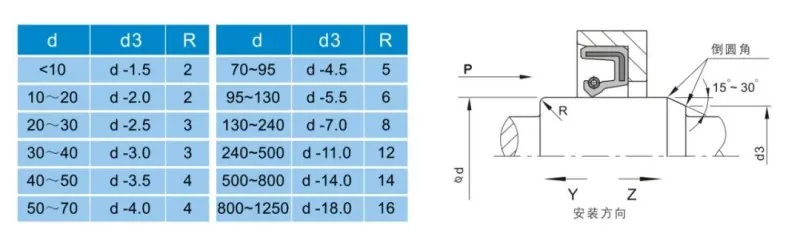

চিত্র 2: রোটারি শ্যাফ্ট চেম্ফার ডিজাইন

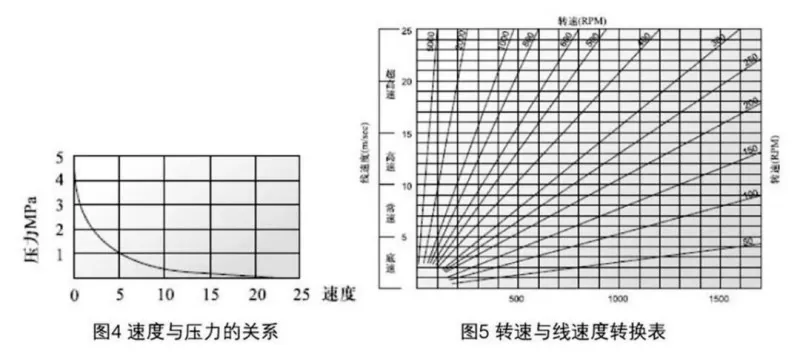

সিলিং কর্মক্ষমতা প্রভাবিত অসংখ্য কারণ আছে. তেল সিলের নিজস্ব উপাদান এবং কাঠামোর বাইরে, মাঝারি, তাপমাত্রা, চাপ, তৈলাক্তকরণ, গতি এবং পৃষ্ঠের রুক্ষতার মতো কারণগুলি কার্যক্ষমতাকে সরাসরি প্রভাবিত করে—এবং এই কারণগুলি প্রায়শই একে অপরের সাথে যোগাযোগ করে। নিম্নলিখিত চার্ট ব্যবহারকারীর রেফারেন্স জন্য প্রদান করা হয়.

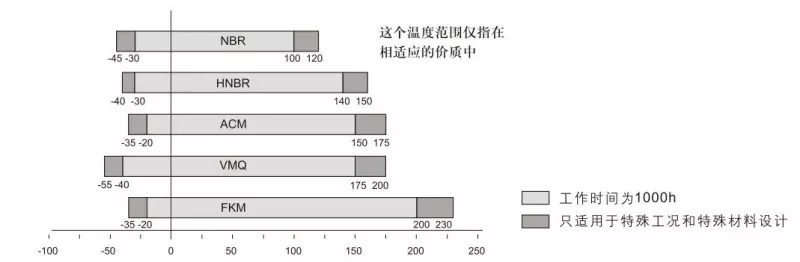

চিত্র 3: তেল সীলের উপর তাপমাত্রার প্রভাব

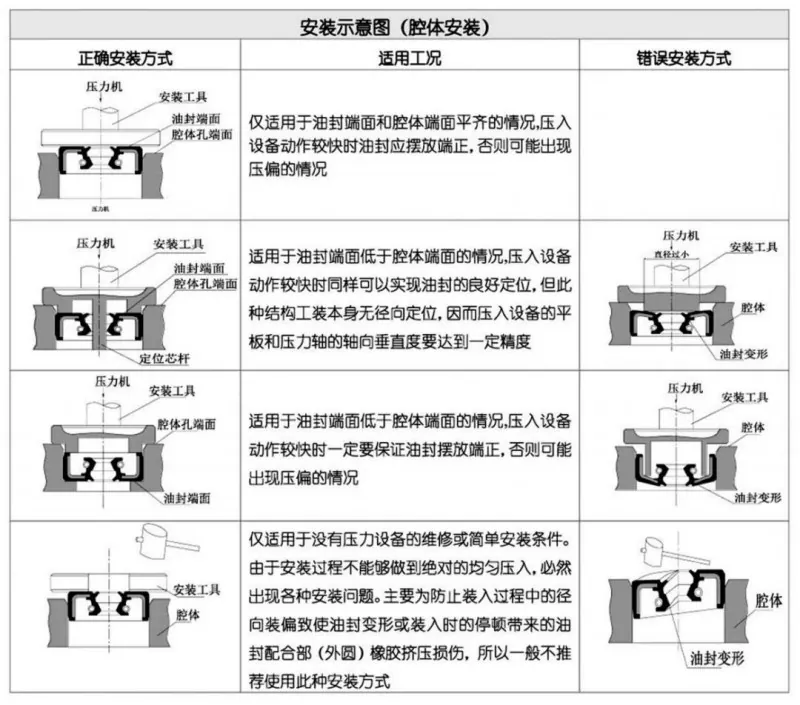

একটি তেল সীল সঠিক কার্যকারিতা জন্য সাবধানে ইনস্টলেশন একটি পূর্বশর্ত.
