তারা আকৃতির সিলিং রিং

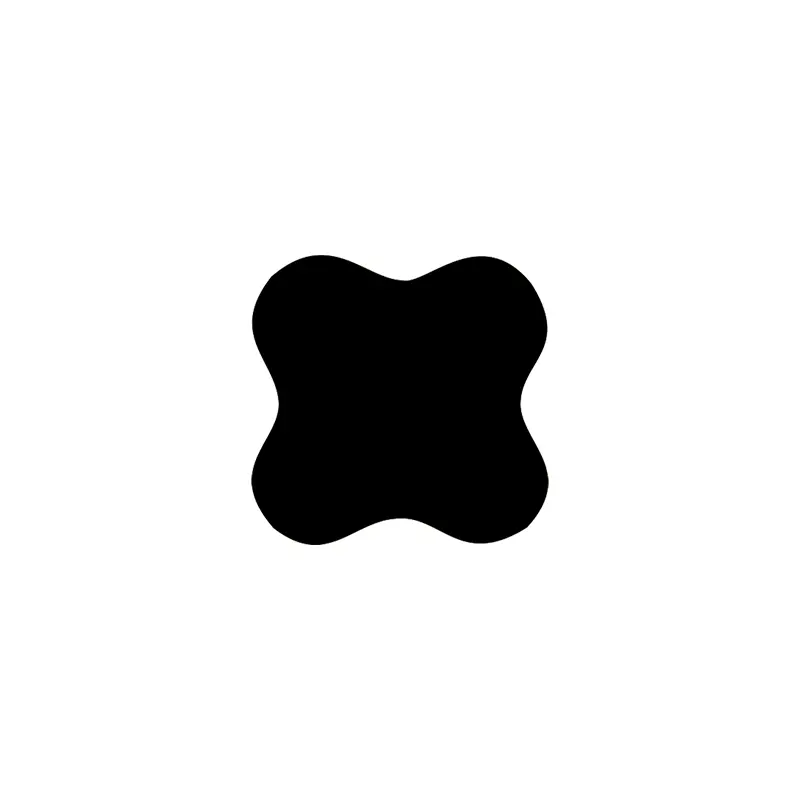

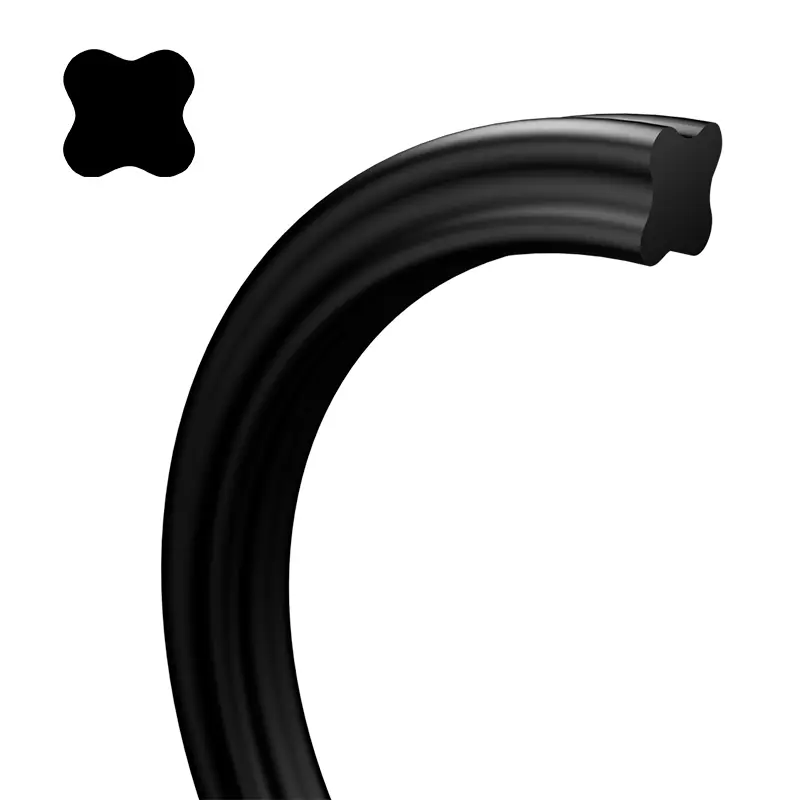

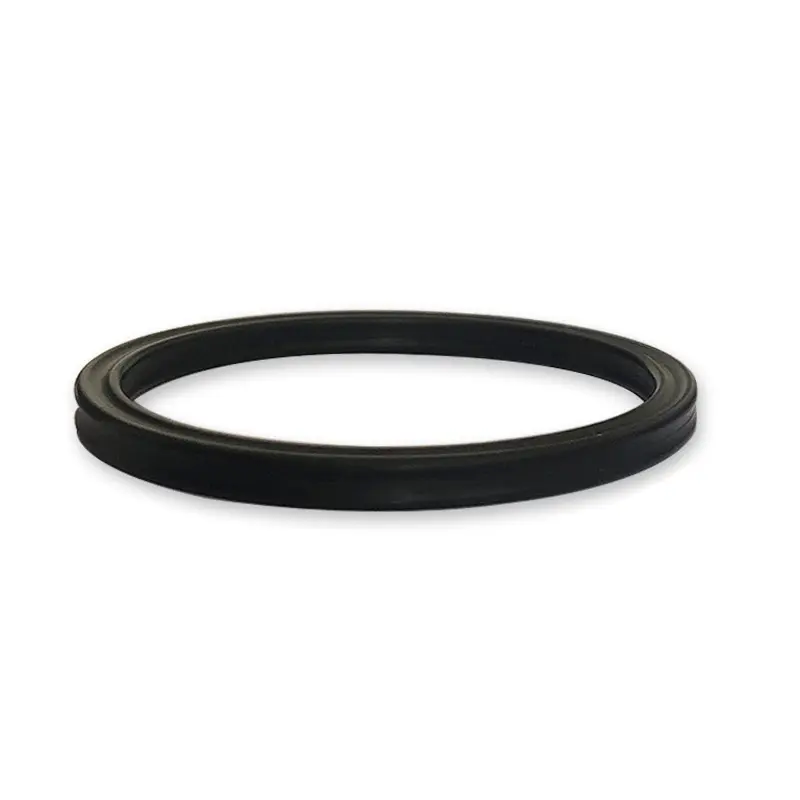

তারকা-আকৃতির সিলিং রিংটি একটি এক্স-জাতীয় আকৃতি সহ একটি চার-লিপ সিল, তাই এটিকে এক্স-রিংও বলা হয়। এটি ও-রিংয়ের ভিত্তিতে একটি উন্নতি এবং বর্ধন। এর ক্রস-বিভাগীয় মাত্রা আমেরিকান AS568A স্ট্যান্ডার্ডের ও-রিংয়ের মতো একই এবং এটি মূলত ও-রিংয়ের ব্যবহারকে প্রতিস্থাপন করতে পারে।

ও-রিংয়ের সাথে তুলনা করে, তারা-আকৃতির সিলিং রিংটি সিলিং ঠোঁটের মধ্যে একটি লুব্রিকেশন গহ্বর গঠন করে, যার একটি ছোট ঘর্ষণ প্রতিরোধের এবং একটি ছোট সূচনা প্রতিরোধের রয়েছে। যেহেতু এর ফ্ল্যাশ প্রান্তটি ক্রস বিভাগের অবতল অংশে অবস্থিত, সিলিং প্রভাবটি আরও ভাল। অ-বৃত্তাকার ক্রস বিভাগটি কার্যকরভাবে রোলিং ফেনোমেননকে পারস্পরিক গতির সময় এড়িয়ে চলে।

তারকা-আকৃতির সিলিং রিংয়ের প্রয়োগের সীমাটি খুব প্রশস্ত। তাপমাত্রা, চাপ এবং মাধ্যম অনুযায়ী উপযুক্ত উপাদান চয়ন করুন। স্টার-আকৃতির সিলিং রিংটি প্রদত্ত অ্যাপ্লিকেশনটির সাথে অভিযোজিত করার জন্য, সমস্ত কার্যকারী পরামিতিগুলির মধ্যে পারস্পরিক সীমাবদ্ধতাগুলি বিবেচনা করা উচিত। অ্যাপ্লিকেশন পরিসীমা নির্ধারণ করার সময়, শীর্ষ তাপমাত্রা, অবিচ্ছিন্ন কাজের তাপমাত্রা এবং অপারেটিং চক্রটি অবশ্যই বিবেচনা করা উচিত। ঘোরানো উপলক্ষে, ঘর্ষণ তাপ দ্বারা সৃষ্ট তাপমাত্রা বৃদ্ধিও বিবেচনা করতে হবে।

এই এক্স-আকৃতির সিলিং রিংটি একটি স্ব-টাইটিং সিলিং উপাদান। প্রাথমিক অবস্থায় সিলিং শক্তি সংকোচনের পরিমাণ এবং উপাদানের কঠোরতার উপর নির্ভর করে। সিস্টেমের চাপ বাড়ার সাথে সাথে সিলিং রিংয়ের সংকোচনের বিকৃতি বৃদ্ধি পাবে এবং মোট সিলিং শক্তি বৃদ্ধি পাবে, একটি নির্ভরযোগ্য সিল গঠন করবে।

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:

তারা আকৃতির সিলিং রিং নির্বাচন

স্ট্যাটিক সিলিং বা লিনিয়ার গতির প্রতিদান

(1) গর্ত সিলিং: তারা আকৃতির সিলিং রিংয়ের অভ্যন্তরীণ ব্যাসটি খাঁজের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত, বা খাঁজ নীচের ব্যাসের প্রায় 2% এরও কম। কারণ প্রাক-সংকোচনের দ্বারা উত্পাদিত প্রাক-সংকোচনের শক্তি কার্যকরভাবে সিলের আংটিটি মোচড় এবং ঘূর্ণায়মান থেকে রোধ করতে পারে।

(২) শ্যাফ্ট সিলিং: তারা-আকৃতির সিলিং রিংয়ের অভ্যন্তরীণ ব্যাসটি শ্যাফটের বাইরের ব্যাসের চেয়ে সমান বা কিছুটা বড় হওয়া উচিত, যা 1%এর মধ্যে নিয়ন্ত্রণ করা যায়। সিলের রিংটি ইনস্টল করা সহজ হবে এবং দীর্ঘতর পরিষেবা জীবন পাবে।

রোটারি সিলিং

তারা আকৃতির রিংয়ের অভ্যন্তরীণ ব্যাসটি শ্যাফ্টের সীলমোহরের ব্যাসের চেয়ে প্রায় 2 ~ 5% বড়। কারণ সিল রিংটি ঘূর্ণায়মান ক্ষেত্রে ব্যবহৃত হলে ঘর্ষণ এবং তাপ উত্পন্ন করবে এবং ইলাস্টোমার গরম করার পরে সঙ্কুচিত হবে (জোল হিটিং এফেক্ট)। সিল রিংয়ের তৈলাক্তকরণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, শ্যাফ্ট ব্যাসের চেয়ে বৃহত্তর অভ্যন্তরীণ ব্যাসের সাথে একটি তারা আকারের রিং নির্বাচন করতে হবে। সাধারণত, একটি ছোট ক্রস-সেকশন সহ একটি সিল রিং স্ট্যাটিক সিলিংয়ের চাহিদা পূরণ করতে পারে এবং বিপরীতভাবে, গতিশীল সিলিংয়ের প্রয়োজনীয়তাগুলি পূরণ করতে বৃহত্তর ক্রস-বিভাগের একটি সিল রিং ব্যবহার করা উচিত। উচ্চ চাপ বা বৃহত এক্সট্রুশন ফাঁকের ক্ষেত্রে, উচ্চতর কঠোরতা সহ একটি রাবার উপাদান নির্বাচন করা প্রয়োজন। সর্বোত্তম উপায় হ'ল উচ্চ চাপের এক্সট্রুশন থেকে ক্ষতি রোধ করতে একটি পিটিএফই ব্যাকিং রিং যুক্ত করা।

উপাদান

উপাদানটি সাধারণত শা এ 70 নাইট্রাইল রাবার এনবিআর হয়। অন্যান্য উপকরণগুলি ও-রিংগুলির জন্য ব্যবহৃত উপকরণগুলিকে উল্লেখ করতে পারে।

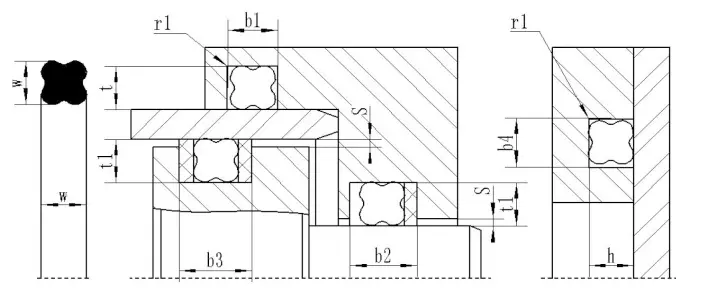

স্টার রিং প্রস্তাবিত খাঁজ নকশা

তারা আকৃতির সিলিং রিং-এক্স-রিং (আমেরিকান স্ট্যান্ডার্ড AS568A)

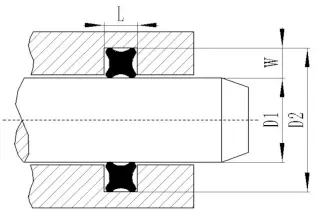

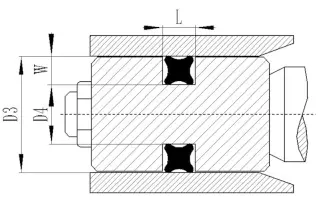

পিস্টন রড সিল (শ্যাফটের জন্য)					পিস্টন সিল (গর্ত)
পণ্য মডেল	স্পেসিফিকেশন এবং মাত্রা		রড সিলস			পিস্টন সিল		স্লট প্রস্থ
	অভ্যন্তরীণ ব্যাস ডিএন	ক্রস-বিভাগীয় ব্যাস সিএস	ডি 1	ডি 2		ডি 3	ডি 4	L	W
As001 As002 As003	0.74 1.07 1.42	1.02 1.27 1.52
As004 As005 As006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
As007 As008 As009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
