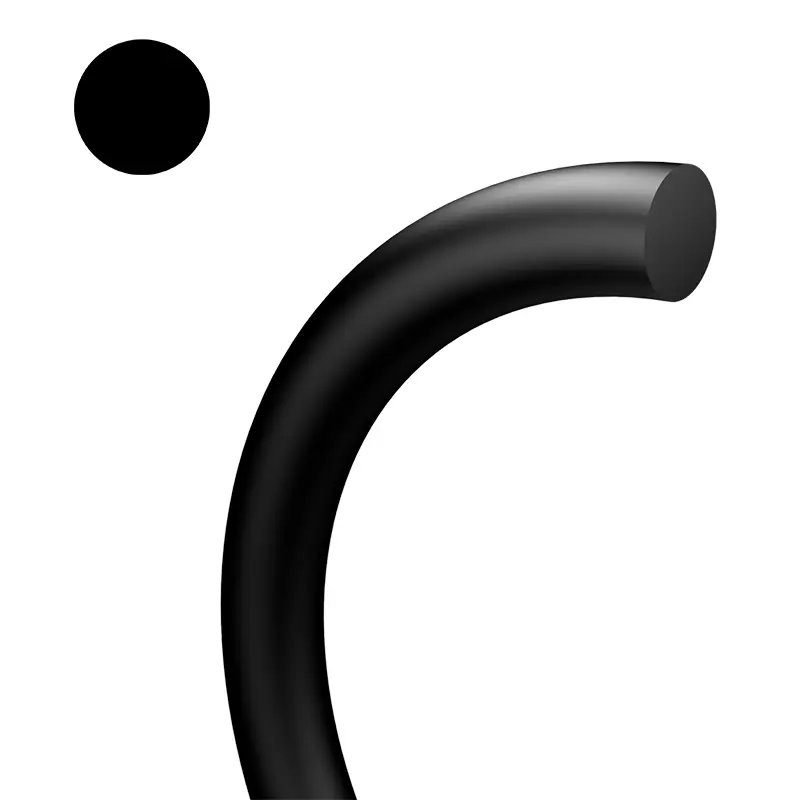

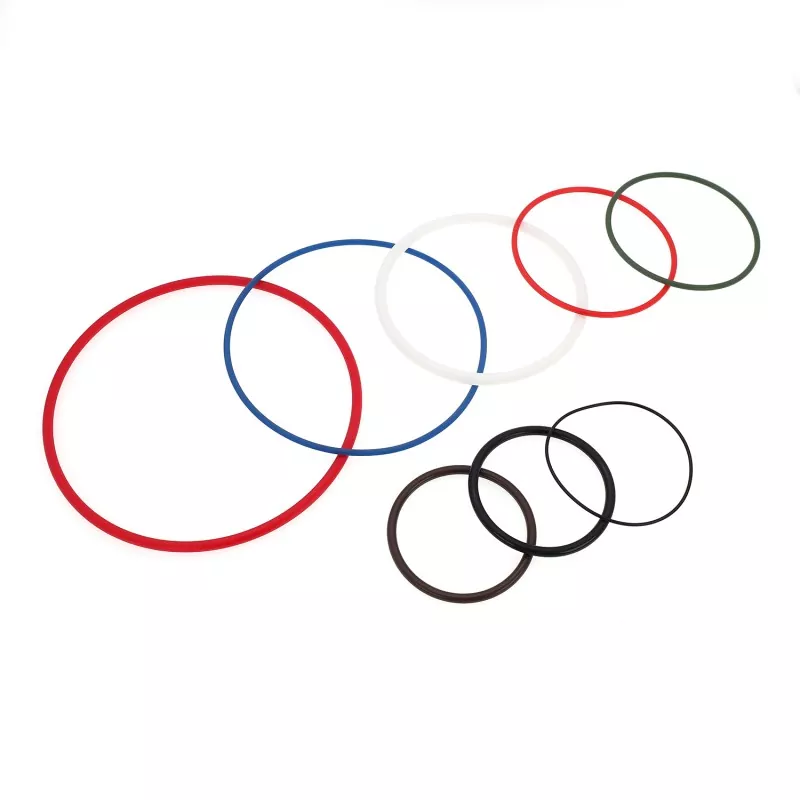

ও-রিংগুলি হাইড্রোলিক, বায়ুসংক্রান্ত উপাদান এবং সিস্টেম ডিভাইসে ব্যবহৃত সর্বাধিক জনপ্রিয় সিল এবং বিভিন্ন সিলিং অনুষ্ঠানে ব্যাপকভাবে ব্যবহৃত হয়।
ও-রিংগুলি সিলিং উপাদানগুলির পাশাপাশি হাইড্রোলিক স্লাইডিং সিল এবং ধূলিকণা রিংগুলির জন্য জোর করে প্রয়োগকারী উপাদান হিসাবে ব্যবহার করা যেতে পারে। নির্দিষ্ট তাপমাত্রা, চাপ এবং বিভিন্ন তরল এবং গ্যাস মিডিয়াগুলির অধীনে, এই পণ্যগুলি স্থির বা চলমান অবস্থায় সিল হিসাবে কাজ করতে পারে। এটি বলা যেতে পারে যে শিল্প ক্ষেত্রে এটি মেরামত ও রক্ষণাবেক্ষণের জন্য একক সিল, বা মহাকাশ, স্বয়ংচালিত শিল্প এবং সাধারণ শিল্পের মতো অ্যাপ্লিকেশনগুলিতে, ও-রিংগুলি প্রায় সর্বত্রই রয়েছে।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
ও-রিংগুলির অনেক সুবিধা রয়েছে:
(1) স্ট্যাটিক সিলিং এবং গতিশীল সিলিং সহ বিভিন্ন সিলিং ফর্মগুলির জন্য উপযুক্ত।
(২) বিভিন্ন গতি মোডের জন্য উপযুক্ত, যেমন ঘূর্ণন গতি, অক্ষীয় পারস্পরিক মোশন বা সম্মিলিত গতি।
(3) তেল, জল, গ্যাস, রাসায়নিক মিডিয়া বা অন্যান্য মিশ্র মিডিয়া সহ বিভিন্ন সিলিং মিডিয়াগুলির জন্য উপযুক্ত;

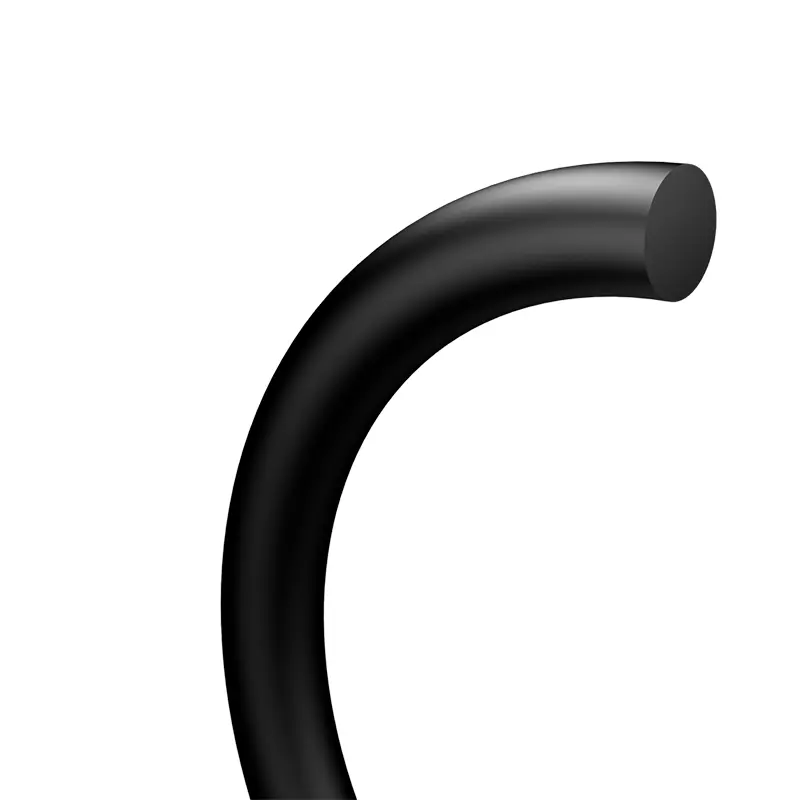

(৪) ক্রস-বিভাগীয় কাঠামোটি অত্যন্ত সহজ, এবং এটির একটি স্ব-সিলিং প্রভাব রয়েছে, নির্ভরযোগ্য সিলিং পারফরম্যান্স, কমপ্যাক্ট কাঠামো এবং সহজ সমাবেশ এবং বিচ্ছিন্নতা রয়েছে;
(5) বিভিন্ন ধরণের উপকরণ রয়েছে;
()) স্বল্প ব্যয়;
()) গতিশীল ঘর্ষণ প্রতিরোধের তুলনামূলকভাবে ছোট।
ও-রিং স্ট্যান্ডার্ডগুলির তালিকা নীচের সারণীতে দেখানো হয়েছে:
| সারণী 1-1 ও-রিং স্ট্যান্ডার্ডগুলির তালিকা | |||||||

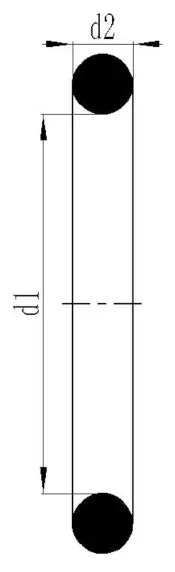

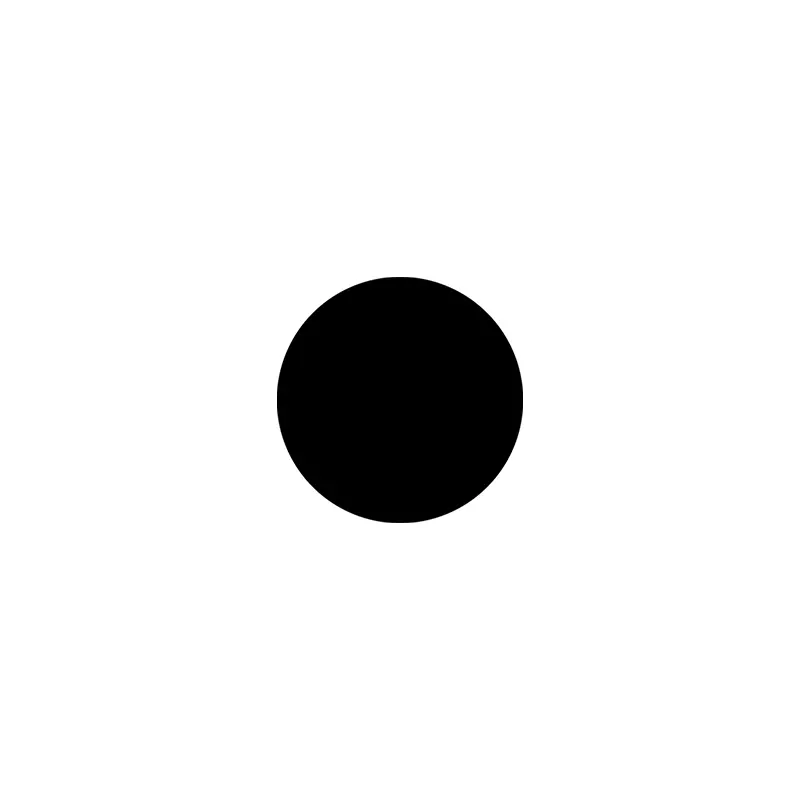

| স্ট্যান্ডার্ড | ও-রিং ক্রস-বিভাগীয় ব্যাস ডি 2 |
 |
|||||
| আমেরিকান স্ট্যান্ডার্ড হিসাবে 568 ব্রিটিশ স্ট্যান্ডার্ড বিএস 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| জাপানি স্ট্যান্ডার্ড জিস বি 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| আন্তর্জাতিক স্ট্যান্ডার্ড আইএস 0 3601/1 জার্মান স্ট্যান্ডার্ড DIN 3771/1 চাইনিজ স্ট্যান্ডার্ড জিবি 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| চাইনিজ স্ট্যান্ডার্ড জিবি 1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| পছন্দসই মেট্রিক আকার | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| আমেরিকান স্ট্যান্ডার্ড হিসাবে 568 (900 সিরিজ) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
সিলিং মেকানিজম
ও-রিং একটি স্বয়ংক্রিয় দ্বি-মুখী সিলিং উপাদান। ইনস্টলেশন চলাকালীন, এর রেডিয়াল এবং অক্ষীয় প্রাক-সংক্রমণ ও-রিংয়ের প্রাথমিক সিলিং ক্ষমতা নির্ধারণ করে, যা সিস্টেমের চাপ বৃদ্ধির সাথে বৃদ্ধি পায়।
(1) সঙ্কুচিত রাষ্ট্র
(২) চাপ ছাড়াই সংকুচিত রাষ্ট্র

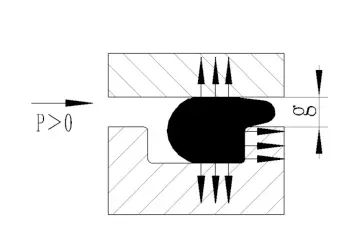

(3) চাপ
পারফরম্যান্স প্যারামিটার
সারণী 1-2 ও-রিং পারফরম্যান্স পরামিতি
| স্ট্যান্ডার্ড | স্ট্যাটিক সিল | গতিশীল সিল |
| কাজের চাপ | রিং ধরে না রেখে সর্বাধিক 20 এমপিএতে পৌঁছতে পারে; ধরে রাখার রিং সহ সর্বাধিক 40 এমপিএ পৌঁছাতে পারে: বিশেষ ধরে রাখার রিং সহ, সর্বাধিক 200 এমপিএ পৌঁছাতে পারে | রিং ধরে না রেখে সর্বাধিক চাপ 5 এমপিএতে পৌঁছতে পারে; ধরে রাখা রিং সহ, উচ্চ চাপ |
| গতি | 0.5 মি/এস সর্বোচ্চ প্রতিদান, 2 মি/এস সর্বোচ্চ ঘোরানো | |
| তাপমাত্রা | সাধারণ অনুষ্ঠানগুলি: -30 ~+110, বিশেষ অনুষ্ঠানগুলি: -60 ~+250, ঘোরানো অনুষ্ঠানগুলি: -30 ~+80 | |
| মাধ্যম | দেখুন (উপাদান বৈশিষ্ট্য টেবিল) | |
ও-রিং নির্বাচন
1। কাজ মাঝারি এবং কাজের শর্ত
ও-রিং উপাদান নির্বাচন করার সময়, কার্যনির্বাহী মাধ্যমের সাথে সামঞ্জস্যতা প্রথমে বিবেচনা করা উচিত, এবং চাপ, তাপমাত্রা, অবিচ্ছিন্ন কাজের সময় এবং সিলিং অংশের অপারেশন চক্রের মতো কাজের শর্তগুলিও বিবেচনা করা উচিত। যদি এটি কোনও ঘোরানো পরিস্থিতিতে ব্যবহার করা হয় তবে ঘর্ষণীয় তাপ দ্বারা সৃষ্ট তাপমাত্রা বৃদ্ধি অবশ্যই বিবেচনা করা উচিত। বিভিন্ন সিলিং উপাদানের বিভিন্ন শারীরিক এবং রাসায়নিক বৈশিষ্ট্য রয়েছে, বিশদগুলির জন্য দয়া করে "উপাদান বৈশিষ্ট্য টেবিল" দেখুন।
2। সিলের ধরণ এবং ইনস্টলেশন খাঁজ আকার
(1) সিলিং ফর্ম অনুসারে এটি বিভক্ত করা যেতে পারে: স্ট্যাটিক সিল (সংলগ্ন পৃষ্ঠগুলির মধ্যে আপেক্ষিক গতি ছাড়াই সিল) এবং গতিশীল সিল (সিলযুক্ত অংশগুলির মধ্যে পারস্পরিক গতির সাথে সিল);
(২) সিলিংয়ের উদ্দেশ্য অনুসারে, এটি ভাগ করা যেতে পারে: গর্ত সিল, শ্যাফ্ট সিল এবং রোটারি সিল;
(3) ইনস্টলেশন ফর্ম অনুসারে, এটি বিভক্ত করা যেতে পারে: অক্ষীয় ইনস্টলেশন (এর ক্রস বিভাগটি ইনস্টলেশনের পরে অক্ষীয়ভাবে বিকৃত হয়) এবং রেডিয়াল ইনস্টলেশন (এর ক্রস বিভাগটি ইনস্টলেশনের পরে রেডিয়ালি বিকৃত হয়)।

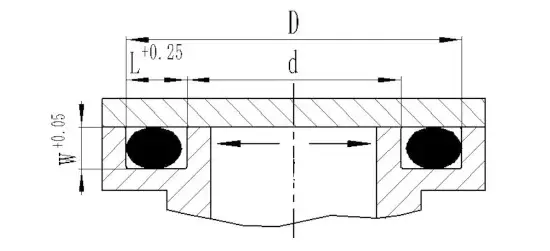

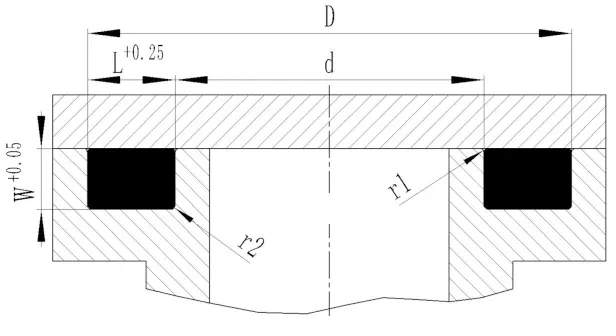

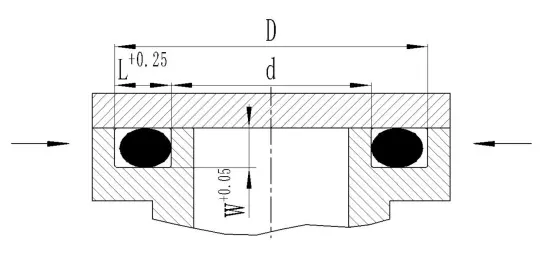

①axial স্ট্যাটিক সিল
সারণী 1-3 অক্ষীয় স্ট্যাটিক সিল ইনস্টলেশন খাঁজ মাত্রা
| ও-রিং তারের ব্যাস ডি 2 | খাঁজ গভীরতা ডাব্লু+0.05 | খাঁজ প্রস্থ এল+0.25 | ও-রিং তারের ব্যাস ডি 2 | খাঁজ গভীরতা ডাব্লু+0.05 | খাঁজ প্রস্থ এল+0.25 | ও-রিং তারের ব্যাস ডি 2 | খাঁজ গভীরতা ডাব্লু+0.05 | খাঁজ প্রস্থ এল+0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

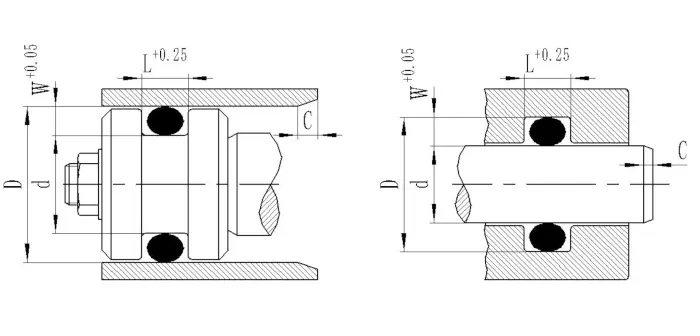

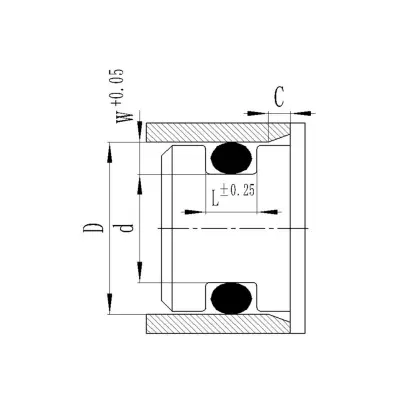

Radradial স্ট্যাটিক সিল

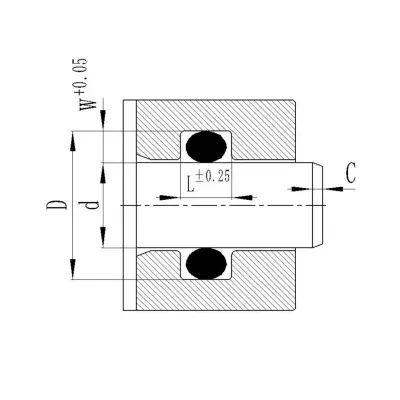

রেডিয়াল হোল সিল: ইনস্টলেশন খাঁজটি খাদে রয়েছে এবং ও-রিংয়ের অভ্যন্তরীণ ব্যাসটি খাঁজ নীচের ব্যাস ডি এর চেয়ে সমান বা কিছুটা ছোট।
রেডিয়াল শ্যাফ্ট সিল: ইনস্টলেশন খাঁজটি গর্তে রয়েছে এবং ও-রিংয়ের অভ্যন্তরীণ ব্যাস এবং সিল করা শ্যাফ্ট ব্যাস ডি যতটা সম্ভব কাছাকাছি।
| সারণী 1-4 রেডিয়াল স্ট্যাটিক সিল ইনস্টলেশন খাঁজের মাত্রা | |||||||||||
| ও-রিং তারের ব্যাস ডি 2 | খাঁজ গভীরতা ডাব্লু+0.05 | খাঁজ প্রস্থ L ± 0.25 | C | ও-রিং তারের ব্যাস ডি 2 | খাঁজ গভীরতা ডাব্লু+0.05 | খাঁজ প্রস্থ L ± 0.25 | C | ও-রিং তারের ব্যাস ডি 2 | খাঁজ গভীরতা ডাব্লু+0.05 | খাঁজ প্রস্থ L ± 0.25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
③ ভ্যাকুয়াম সিল (স্ট্যাটিক সিল)
ভ্যাকুয়াম প্যাকেজিং বিশেষ পরিস্থিতিতে একটি ও-রিং সিল এবং সিলড সিস্টেমের চাপ 1 স্ট্যান্ডার্ড বায়ুমণ্ডলের (101.325 কেপিএ) এর চেয়ে কম।
এর অ্যাপ্লিকেশন এবং ইনস্টলেশন খাঁজ আকারের প্রয়োজনীয়তাগুলি নিম্নরূপ:
ক। ইনস্টলেশন খাঁজ স্থানটি প্রায় 100% বিকৃত হওয়ার পরে ও-রিংয়ের ভলিউমে ভরাট, যা যোগাযোগের ক্ষেত্রটি বাড়িয়ে তুলতে পারে এবং ইলাস্টোমারের মাধ্যমে বিস্তারের সময়কে দীর্ঘায়িত করতে পারে।
খ। ও-রিং ক্রস বিভাগের সংকোচনের বিকৃতিটি প্রায় 30%।
গ। ভ্যাকুয়াম গ্রীস ব্যবহার করা উচিত (ফুটো কমাতে)।
ডি। ইনস্টলেশন খাঁজের প্রতিটি পৃষ্ঠের পৃষ্ঠের রুক্ষতা হাইড্রোলিক স্ট্যাটিক সিলগুলির প্রয়োজনীয়তার চেয়ে বেশি বিবেচনা করা উচিত এবং যোগাযোগের পরিসীমা এফটিপি -র শতাংশের পরিমাণ 50%এর বেশি হওয়া উচিত।
ই। ও-রিংটি এমন উপকরণগুলি তৈরি করা উচিত যা গ্যাস, কম ব্যাপ্তিযোগ্যতা এবং কম সংকোচনের বিকৃতিগুলির সাথে সামঞ্জস্যপূর্ণ। এখানে, আমরা ফ্লুরোরবারবার ব্যবহারের প্রস্তাব দিই।
Rad রাদিয়াল হাইড্রোলিক গতিশীল সিল
যেহেতু ও-রিংটি চলাচলের সময় বাস্তুচ্যুত হবে, তাই এর প্রয়োগটি নিম্নচাপের মধ্যে সীমাবদ্ধ (রিং ধরে না রেখে) এবং গতি (পারস্পরিক মোশন = 0.5 মি/সে; রোটারি মোশন = 2.0 মি/এস) এর মধ্যে সীমাবদ্ধ।
3। কঠোরতা ফ্যাক্টর
সিলিং পারফরম্যান্স মূল্যায়নের জন্য ও-রিং উপাদানের কঠোরতা অন্যতম গুরুত্বপূর্ণ সূচক। ও-রিংয়ের কঠোরতা ও-রিংয়ের সংকোচন এবং খাঁজের সর্বাধিক অনুমোদিত এক্সট্রুশন ফাঁক নির্ধারণ করে। সাধারণত, শোর এ 70 এর নাইট্রাইল রাবার সরবরাহ করা হয়, যা বেশিরভাগ ব্যবহারের শর্ত পূরণ করতে পারে।
4 .. এক্সট্রুশন ফাঁক
সর্বাধিক অনুমোদিত এক্সট্রুশন গ্যাপ জি ম্যাক্স সিস্টেমের চাপ, ও-রিংয়ের ক্রস-বিভাগীয় ব্যাস এবং উপাদানের কঠোরতার সাথে সম্পর্কিত। সাধারণত, কাজের চাপ যত বেশি, সর্বাধিক অনুমোদিত অনুমোদিত এক্সট্রুশন ফাঁক জি সর্বোচ্চ। যদি ফাঁক জি অনুমোদিত পরিসীমা ছাড়িয়ে যায় তবে এটি ও-রিংটিকে এক্সট্রুড বা এমনকি ক্ষতিগ্রস্থ হতে পারে।
রেডিয়াল ডায়নামিক সিলগুলিতে একটি রক্ষণাবেক্ষণ রিং ব্যবহার করার পরামর্শ দেওয়া হয়, যা ও-রিংটিকে রেডিয়াল গ্যাপের মধ্যে চেপে যাওয়া থেকে বাধা দিতে পারে এবং কাজের চাপ বাড়িয়ে তুলতে পারে। যখন চাপটি 5 এমপিএ ছাড়িয়ে যায় এবং অভ্যন্তরীণ ব্যাসটি> 50 মিমি হয় এবং চাপটি 10 এমপিএর চেয়ে বেশি হয় এবং অভ্যন্তরীণ ব্যাস <50 মিমি হয়, তখন এটি একটি রিটেনিং রিং ব্যবহার করার পরামর্শ দেওয়া হয়।
স্ট্যাটিক সিলিং অ্যাপ্লিকেশনগুলির জন্য, এটি H7/G6 এর সাথে মেলে পরামর্শ দেওয়া হয়।
5। টেনসিল এবং সংক্ষেপণের হার
যখন খাঁজে ও-রিং ইনস্টল করা হয়, তখন এটি একটি নির্দিষ্ট পরিমাণে প্রসারিত এবং সংকুচিত হবে। যদি স্ট্রেচিং এবং সংক্ষেপণের মানগুলি খুব বড় হয় তবে ও-রিংয়ের ক্রস বিভাগটি অত্যধিক বর্ধিত বা হ্রাস পাবে। এর সিলিং প্রভাবকে প্রভাবিত না করার জন্য, নিম্নলিখিত দুটি পয়েন্ট কঠোরভাবে অনুসরণ করার পরামর্শ দেওয়া হয়:
(1) রেডিয়াল গর্ত সিলিংয়ের জন্য: ও-রিংটি একটি প্রসারিত অবস্থায় (অর্থাত্ ডি> ডি 2) এবং সর্বাধিক অনুমোদিত অনুমোদিত স্ট্রেচিং হার 6%, কারণ 1%প্রসারিত ক্রস-বিভাগীয় ব্যাস ডাব্লু 0.5%হ্রাস করবে।
দীর্ঘায়িতকরণ = (ডি -2/ডি 2) × 100% ＜ 6%
সমীকরণে: রেডিয়াল গর্ত সিলের মাউন্টিং খাঁজের ডি-নীচের ব্যাস
ডি 2-ও-রিংয়ের অভ্যন্তরীণ ব্যাস
(২) রেডিয়াল শ্যাফ্ট সিলগুলির জন্য, ও-রিংটি তার পরিধি (যেমন ডি 1> ডি) বরাবর পছন্দসইভাবে সংকুচিত হয় এবং সর্বাধিক অনুমোদিত পরিচ্ছন্নতার সংকোচনের হার 3%।
সংক্ষেপণ অনুপাত = (ডি 1-ডি)/ডি 1 × 100% ＜ 3%
সমীকরণে: ও-রিংয়ের ডি 1-ওটার ব্যাস
রেডিয়াল শ্যাফ্ট সিলে মাউন্টিং খাঁজের ডি-নীচে ব্যাস
6। ও-রিংগুলি ঘোরানো শ্যাফ্ট সিল হিসাবে ব্যবহৃত হয়
ও-রিংগুলি স্বল্প গতির ঘূর্ণন এবং শর্ট-সাইকেল ঘোরানো শ্যাফ্টের জন্য সিল হিসাবেও ব্যবহার করা যেতে পারে। যখন পরিধিগত গতি 0.5 মিটার/সেকেন্ডের চেয়ে কম হয়, তখন ও-রিং নির্বাচনটি সাধারণ নকশার মানগুলির উপর ভিত্তি করে তৈরি করা যেতে পারে; যখন পরিধিগত গতি 0.5 মিটার/সেকেন্ডের চেয়ে বেশি হয়, তখন এই ঘটনাটি বিবেচনা করা প্রয়োজন যে দীর্ঘায়িত রাবারের আংটিটি উত্তপ্ত হওয়ার পরে সঙ্কুচিত হবে (জোল হিট ফেনোমেনন), সুতরাং সিলিং রিংয়ের অভ্যন্তরীণ ব্যাসটি সিলিং শ্যাফটের ব্যাসের চেয়ে প্রায় 2% বড় হতে হবে এবং ফেনোমোনন এড়ানো যায়। খাঁজে ও-রিং ইনস্টল করার পরে, এটি একটি সূক্ষ্ম rug েউখান তৈরি করার জন্য রেডিয়ালি সংকুচিত হয়, যার ফলে তৈলাক্তকরণ অবস্থার উন্নতি হয়।

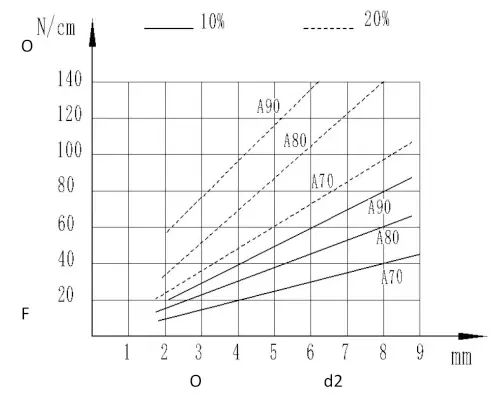

7। ইনস্টলেশন সংক্ষেপণ শক্তি
ইনস্টলেশন চলাকালীন, সংক্ষেপণ শক্তি প্রাথমিক সংকোচনের ডিগ্রি এবং উপাদানের কঠোরতার সাথে সম্পর্কিত। চিত্রটি ইউনিট সংক্ষেপণ শক্তি এবং সিলের পরিধির প্রতি সেন্টিমিটারের ক্রস-বিভাগীয় ব্যাসের মধ্যে সম্পর্ক দেখায়, যা ও-রিং ইনস্টল করার সময় সংক্ষেপণ বলের আকারটি অনুমান করতে ব্যবহৃত হয়।
স্থানীয় কাঠামো নকশা

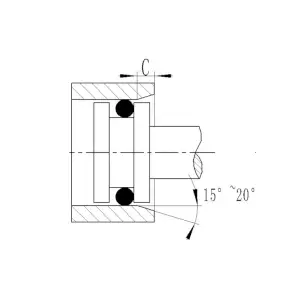

যেহেতু ও-রিংটি ইনস্টলেশন চলাকালীন চেপে ধরা হবে, গুরুতর ক্ষতি এড়ানোর জন্য, গর্তের শেষ বা শ্যাফ্ট প্রান্তটি অবশ্যই 15 ° ~ 20 ° চ্যাম্পারে প্রক্রিয়া করতে হবে এবং প্রান্তগুলি অবশ্যই গোলাকার এবং বারগুলি সরানো উচিত। যদি ও-রিংটি ইনস্টলেশন চলাকালীন একটি ট্রান্সভার্স গর্তের মধ্য দিয়ে যেতে হয় তবে ট্রানজিশন গর্তটি অবশ্যই চ্যাম্পার বা বৃত্তাকার হতে হবে।

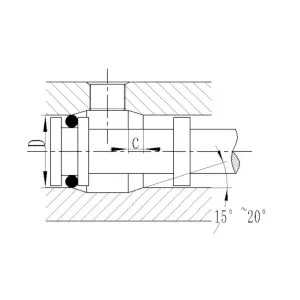

হোল চ্যামফার

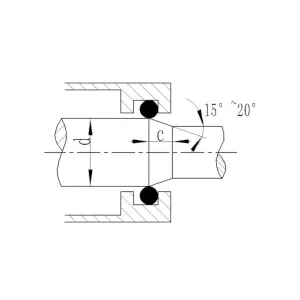

শ্যাফ্ট চ্যাম্পার
চেমফারিং/ট্রানজিশন গর্তের গোলাকার
সারণী 1-10 ন্যূনতম চ্যাম্পার দৈর্ঘ্যের সিমিন
| বিভাগ ব্যাস ডাব্লু | .11.78, 1.80 | ≤2.62, 2.65 | ≤3.53, 3.55 | ≤5.30, 5.33 | ≤7.00 | > 8.40 | |
| সর্বনিম্ন চ্যাম্পার দৈর্ঘ্য গমিনিট | 15 ° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20 ° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
চ্যামফার পৃষ্ঠের রুক্ষতা: rz≤4.0μm Ra≤0.8μm
আকৃতি এবং পৃষ্ঠের ত্রুটিগুলির অনুমতিযোগ্য বিচ্যুতি
আমরা ও-রিংগুলির আকার এবং পৃষ্ঠের ত্রুটিগুলি দুটি বিভাগে শ্রেণিবদ্ধ করি: এন এবং এস।
(1) এন: আমাদের স্ট্যান্ডার্ড মানের প্রতিনিধিত্ব করে, যা উচ্চ মানের প্রয়োজনীয়তা এবং প্রতিদিনের অ্যাপ্লিকেশনগুলি পুরোপুরি পূরণ করতে পারে।
(২) এস: আকৃতি এবং পৃষ্ঠের ত্রুটিগুলির জন্য খুব উচ্চ প্রয়োজনীয়তা সহ অনুষ্ঠানের জন্য উপযুক্ত, সাধারণত বড় উত্পাদন এবং উচ্চ ব্যয়ের প্রয়োজন হয়।

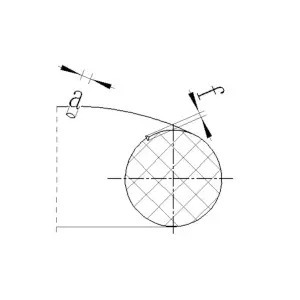

ছাঁচ মিসালাইনমেন্ট d

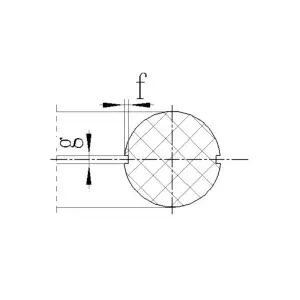

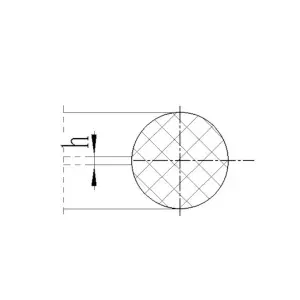

ছাঁচ বিভাজন ফ্ল্যাশ এইচ

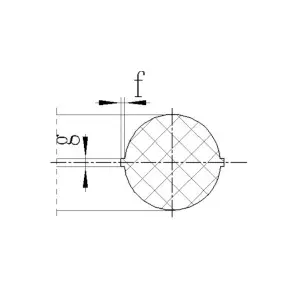

ছাঁচ বিভাজন সঙ্কুচিত
অতিরিক্ত ছাঁটাই

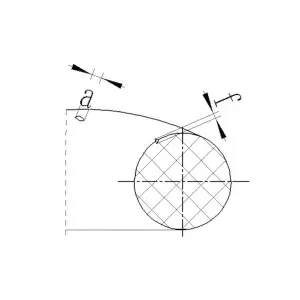

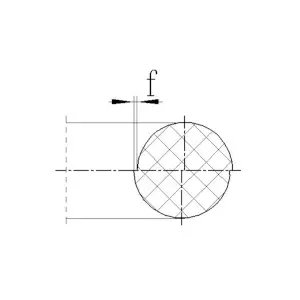

প্রবাহ চিহ্ন
অন্যান্য ত্রুটি
| সারণী 1-8 ও-রিং আকার এবং পৃষ্ঠের ত্রুটিগুলি | ||||
| ত্রুটি | বিভাগ | বিভাগ ডাব্লু এর অনুমতিযোগ্য বিচ্যুতি | ||
| ≤2.65 | > 2.65 | |||
| ত্রুটি মডুলাস | প্রস্থ এইচ | N | 0.06 | 0.12 |
| ফ্ল্যাশ পরিমাণ | প্রস্থ এইচ | S | 0.05 | 0.09 |
| বিভাজন সঙ্কুচিত | প্রস্থ এইচ | N | 0.1 · ডাব্লু | 0.1 · ডাব্লু |
| প্রস্থ এইচ | 0.05 | 0.09 | ||
| প্রস্থ এইচ | S | 0.05 · ডাব্লু | 0.05 · ডাব্লু | |
| প্রস্থ এইচ | 0.05 | 0.09 | ||
| অতিরিক্ত ছাঁটাই প্রস্থ (অতিরিক্ত ছাঁটাই অনুমোদিত, তবে এটি অবশ্যই ক্রস বিভাগের বিচ্যুতি সীমার মধ্যে থাকতে হবে এবং পৃষ্ঠটি অবশ্যই মসৃণ রাখতে হবে) | প্রস্থ এইচ | N | 0.4 | 1.2 |
| প্রস্থ এইচ | S | 0.4 | 0.7 | |
| প্রবাহ চিহ্ন (পরিধিগত দিক) | বেধ ক | N | 0.1 · আইডি | 0.1 · আইডি |
| গভীরতা চ | 0.03 | 0.06 | ||
| বেধ ক | S | 0.05 · আইডি | 0.05 · আইডি | |
| গভীরতা চ | 0.03 | 0.06 | ||
| অন্যান্য ত্রুটি | বেধ ক | N | 0.3 · ডাব্লু | 0.3 · ডাব্লু |
| গভীরতা চ | 0.05 | 0.09 | ||
| বেধ ক | S | 0.1 · ডাব্লু | 0.1 · ডাব্লু | |
| গভীরতা চ | 0.03 | 0.06 | ||
| পৃষ্ঠ রুক্ষতা | μm | N | 10 | 16 |
| μm | S | 5 | 6 | |
| শব্দ | / | N | অনুমতি দিন | |
| / | S | অনুমতি দিন | ||
স্টোরেজ গাইড
দীর্ঘমেয়াদী স্টোরেজ দ্বারা সৃষ্ট ও-রিংগুলির শারীরিক এবং রাসায়নিক বৈশিষ্ট্যগুলি এড়াতে, দীর্ঘমেয়াদী স্টোরেজ চলাকালীন ও-রিংগুলি প্রভাবিত না হয় তা নিশ্চিত করার জন্য একটি যুক্তিসঙ্গত স্টোরেজ পরিবেশ প্রয়োজন।
স্টোরেজ চলাকালীন, নিম্নলিখিত পয়েন্টগুলি পর্যবেক্ষণ করা উচিত:
(1) স্টোরেজ পরিবেশটি অবশ্যই শুকনো, ধুলা-মুক্ত এবং ভাল বায়ুচলাচল হতে হবে;
(২) তাপমাত্রা +15 ℃ এর উপরে হওয়া উচিত তবে +20 ℃ এর বেশি নয়;
(3) যতটা সম্ভব ফাঁকা প্যাকেজিং ব্যাগগুলিতে সঞ্চয় করুন এবং ও-রিংয়ের উপাদানগুলিকে ক্ষতিগ্রস্থ করে এমন উপাদানগুলি এড়িয়ে চলুন;
(৪) স্টোরেজ পরিবেশে সরাসরি সূর্যের আলো এড়িয়ে চলুন এবং অতিবেগুনী আলোর উত্স থেকে দূরে থাকুন;
(5) সংরক্ষণ করার সময়, ও-রিংগুলি স্ট্রেস-মুক্ত অবস্থায় থাকা উচিত, অর্থাৎ প্রসারিত নয়, সংকুচিত নয় এবং বিকৃত নয়:
()) স্ট্রিংয়ের সাথে বেঁধে রাখা বা ধাতব অংশগুলিতে ঝুলানো নিষিদ্ধ।
