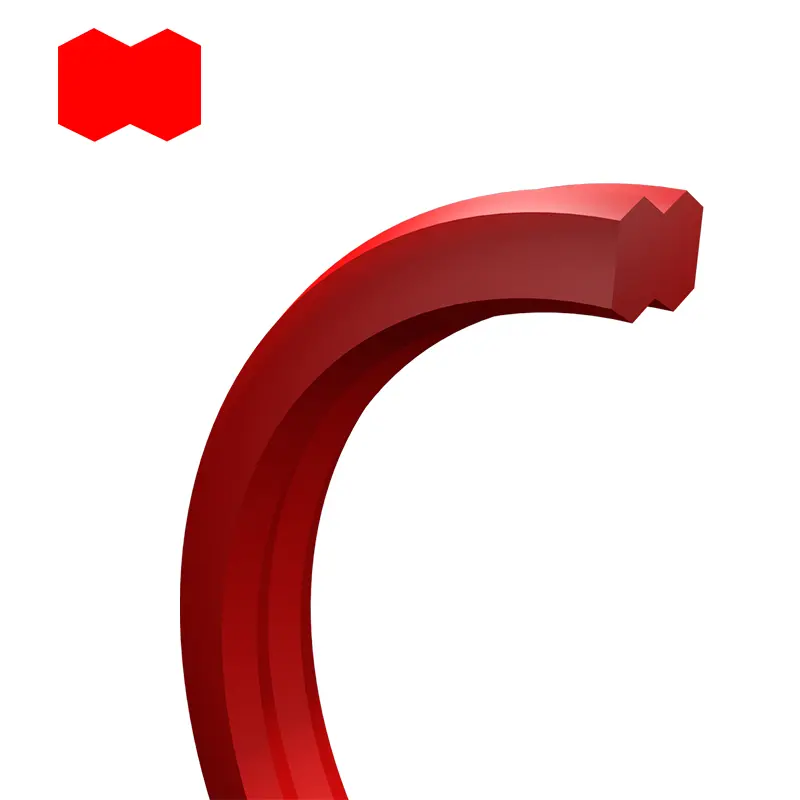

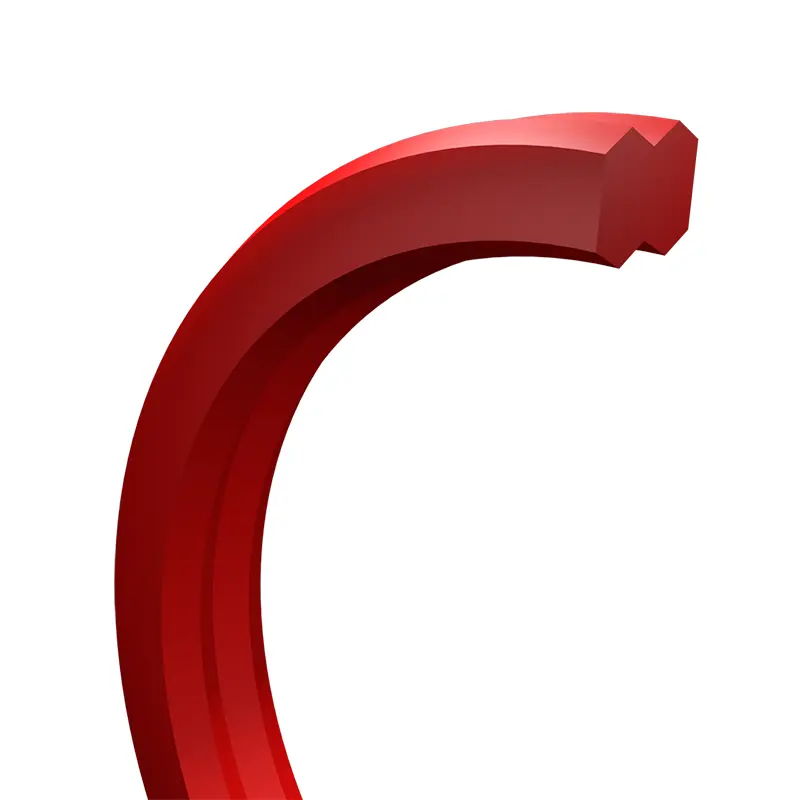

বর্তমান হাইড্রোলিক সিলিন্ডার ডিজাইনে, ও-রিং বা ও-রিং + ধরে রাখার রিং সংমিশ্রণটি মূলত স্ট্যাটিক সিল হিসাবে ব্যবহৃত হয়। যাইহোক, এই সিলিং সমাধানটি সমাবেশের সময় কিছু ঝুঁকি রয়েছে কারণ ও-রিংটি বাঁকানো হতে পারে এবং ধরে রাখার রিংয়ের অবস্থানটি সর্বোত্তম নাও হতে পারে। এই সমাধানটি চাপের পালসেশন এবং ময়লার অনুপ্রবেশের ক্ষেত্রে অসুবিধাগুলিও দেখায়। এই ক্ষেত্রে, ডাম্বেল-আকৃতির সিলিং রিংটি একটি একক মূলের স্ট্যাটিক হাইড্রোলিক সিল হিসাবে আদর্শ বিকল্প হিসাবে ব্যবহার করা যেতে পারে।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
প্রযুক্তিগত ডেটা
চাপ: 50 এমপিএ পর্যন্ত।
তাপমাত্রা: -35 ℃ ...+110 ℃ ℃
উপাদান: পলিউরেথেন।
ইনস্টলেশন প্রয়োজনীয়তা
(1) ইনস্টলেশন চ্যামফার সি খাঁজ গভীরতা ডাব্লু (মিমি) এর মান অনুযায়ী নির্বাচন করা হয়
যখন ডাব্লু <3; C≥3।
যখন ডাব্লু> 3; C≥5।
(2) পৃষ্ঠ সমাপ্তি
| সিল টাইপ | পৃষ্ঠ | রা | আরজেড | Rmax |
| রেডিয়াল সিল | সঙ্গমের পৃষ্ঠতল (বোর, পিস্টন, শ্যাফ্ট) | ≤1.6 | ≤6.3 | ≤10 |
| খাঁজ নীচে | ≤3.2 | ≤6.3 | ≤16 | |
| খাঁজ পাশ | ≤3.2 | ≤6.3 | ≤16 |
(3) ডাম্বেল-আকৃতির সিলিং রিংয়ের নিম্নলিখিত পরীক্ষার শর্তগুলির অধীনে কোনও ফুটো নেই এবং এটি এক্সট্রুশন থেকে খুব প্রতিরোধী।
|
|
উচ্চ ভোল্টেজ পরীক্ষা | চাপ স্পন্দন পরীক্ষা |
| চাপ পি | 40/52 এমপিএ | 30 এমপিএ |
| তাপমাত্রা টি | 100 ℃/80 ℃ ℃ | 60 ℃ সর্বাধিক জ্বালানী ট্যাঙ্ক তাপমাত্রা |
| মাধ্যম | জলবাহী তেল এইচএলপি 46 | জলবাহী তেল এইচএলপি 46 |
| পরীক্ষার শর্তে | 72 এইচ | 500000 চাপ পালসেশন |
(4) অনুকূল সিলিং ফাঁক:
সিলিন্ডার বোর - এইচ 8
গাইড স্লিভ - জি 6
যেহেতু সিলটি এক্সট্রুশন থেকে খুব প্রতিরোধী, তাই 0.2 মিমি একটি রেডিয়াল সিলিং ফাঁক এস অর্জন করা যায়।
কম তাপমাত্রার ব্যবহারে, গাইড হাতা থেকে সিলিন্ডার বোর এবং পিস্টন রডে বিচ্যুতি এড়ানো উচিত।

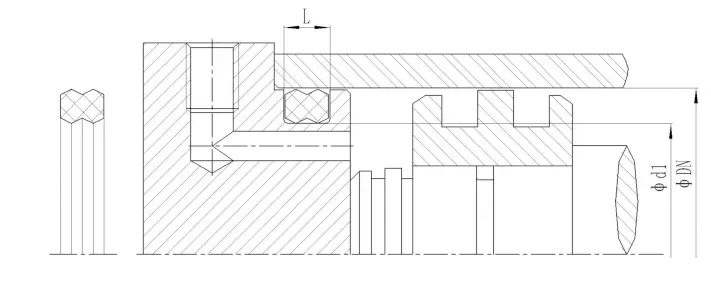

ইনস্টলেশন সুপারিশ
সুবিধা
ও-রিং বা ও-রিং + ধরে রাখার রিং সংমিশ্রণের সাথে তুলনা করে, ডাম্বেল সিলগুলির নিম্নলিখিত সুবিধাগুলি রয়েছে:
(1) মোচড়াতে খুব প্রতিরোধী
(2) ইনস্টল করা সহজ
(3) দীর্ঘ পরিষেবা জীবন
(4) উচ্চ চাপ প্রতিরোধ ক্ষমতা
আবেদন
ডাম্বেল সিলগুলি সাধারণত জলবাহী সিলিন্ডারে ব্যবহৃত হয়, যেমন:
(1) ফর্কলিফ্টস
(২) নির্মাণ যন্ত্রপাতি হাইড্রোলিক্স
(3) শিল্প জলবাহী
(4) মেশিন সরঞ্জাম
(5) ইনজেকশন ছাঁচনির্মাণ মেশিন
()) জলবাহী প্রেসগুলি
()) কার্তুজ ভালভ
