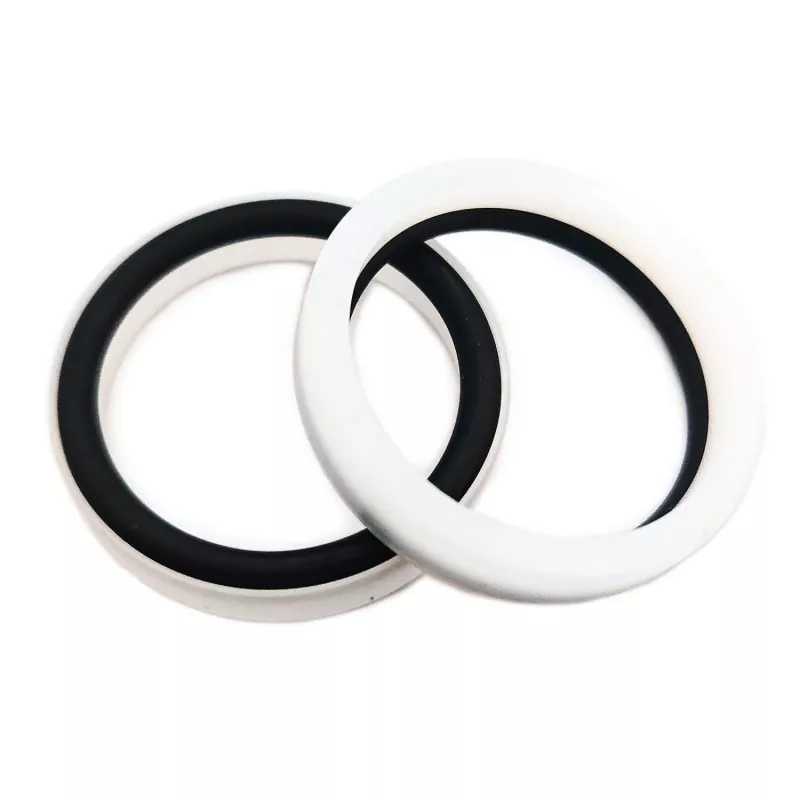

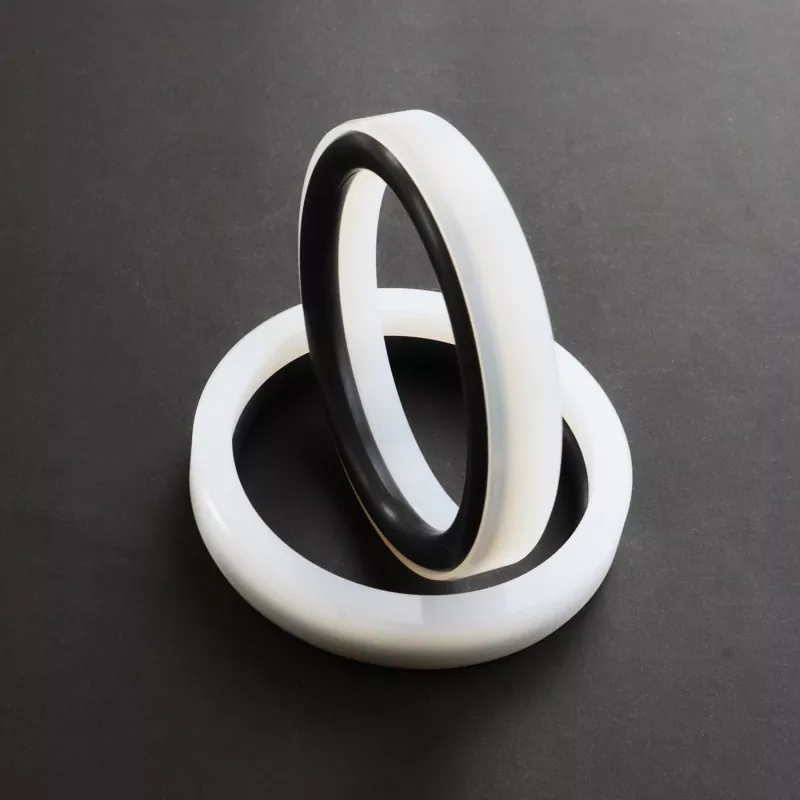

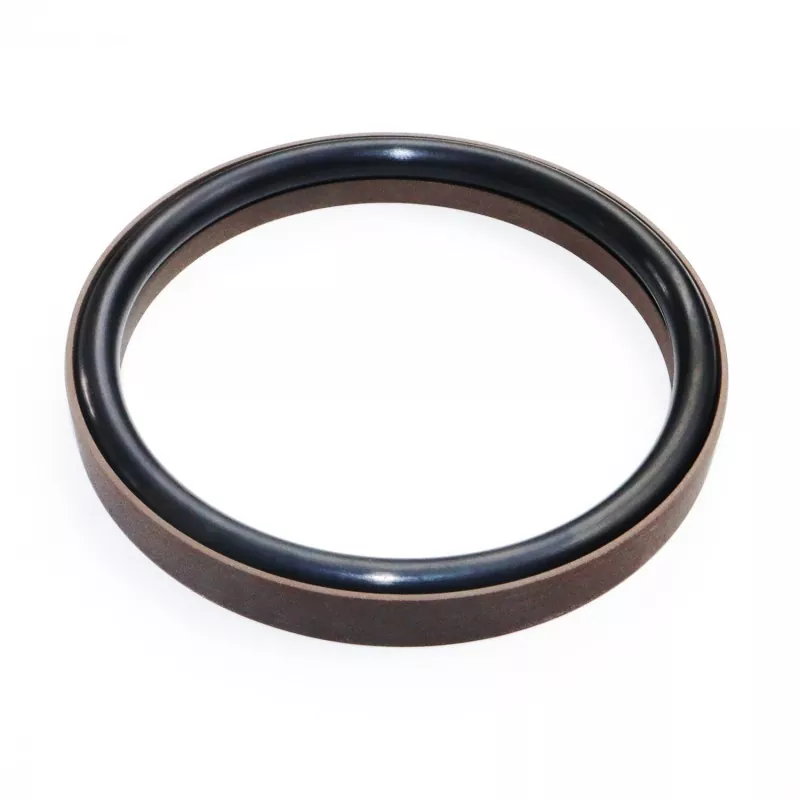

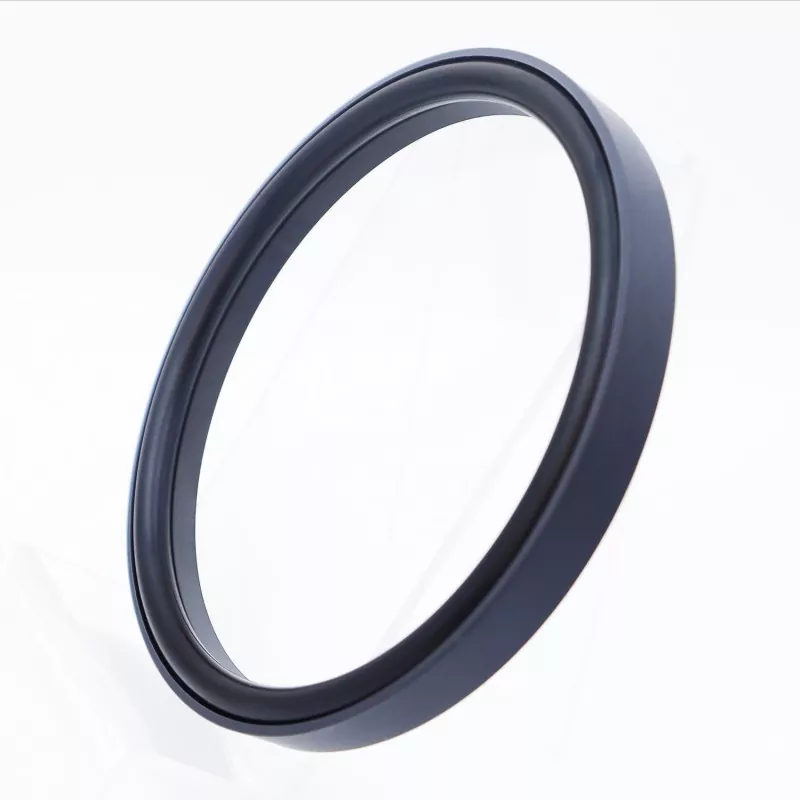

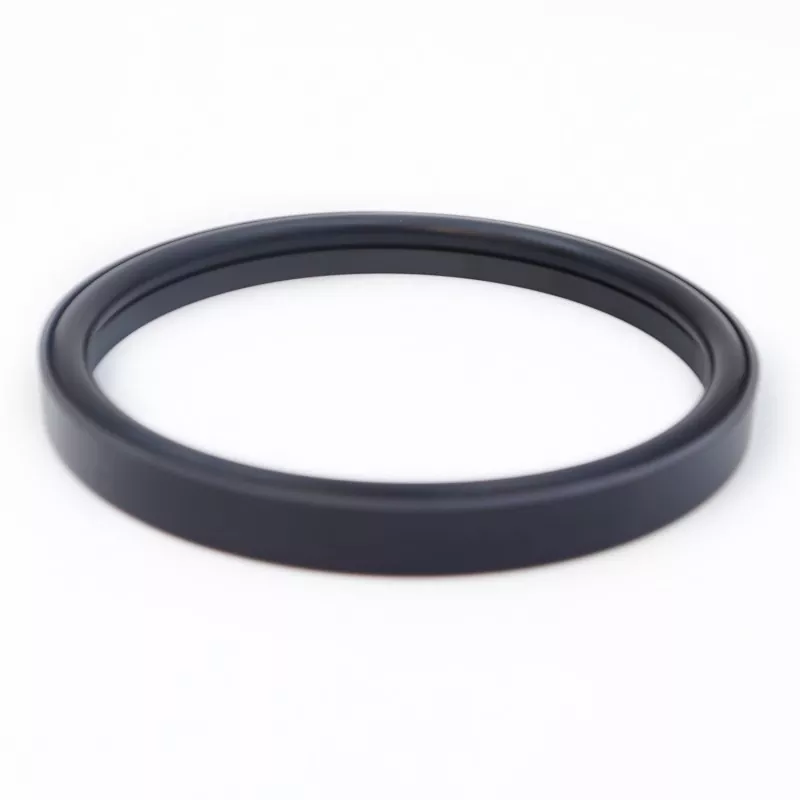

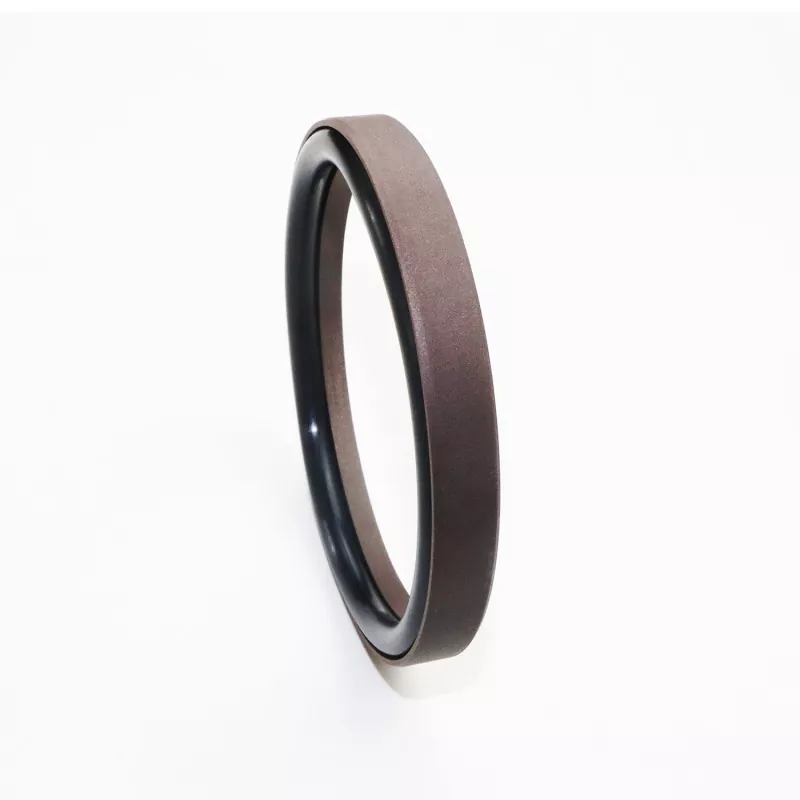

রডের জন্য রিইনফোর্সড স্টেপ কম্বাইন্ড সিল (অতি-উচ্চ চাপ এবং জল-ভিত্তিক অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে) PTFE (বা একটি PTFE কম্পোজিট) দিয়ে তৈরি একটি শক্তিশালী সমকোণযুক্ত সিলিং রিং এবং একটি রাবার ও-রিং নিয়ে গঠিত। এটি RC58 এবং RC59 সিরিজে পাওয়া যায়, ব্যবহৃত নির্দিষ্ট ও-রিং এর উপর নির্ভর করে (GB1235 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ)। এটি কম-ঘর্ষণ কর্মক্ষমতা প্রদান করে - স্টার্টআপের সময় শূন্য প্রতিরোধ এবং স্টিক-স্লিপ ছাড়াই মসৃণ আদান-প্রদানের গতি নিশ্চিত করে - এবং তেল-মুক্ত পরিবেশে দীর্ঘমেয়াদী অপারেশনের জন্য উপযুক্ত, যার ফলে সরঞ্জামের ব্যর্থতার সম্ভাবনা উল্লেখযোগ্যভাবে হ্রাস করে এবং রক্ষণাবেক্ষণ খরচ কমিয়ে দেয়।
সিলিং রিংটির অপ্টিমাইজ করা বেধের জন্য ধন্যবাদ, জল বা অন্যান্য কম-সান্দ্রতা মিডিয়া ব্যবহার করলেও সীলটি কার্যকরভাবে সঞ্চালিত হয়। চাঙ্গা সিলিং রিং এর কাঠামোগত নকশা উচ্চ এবং অতি-উচ্চ চাপের প্রতিরোধ ক্ষমতা বাড়ায়। সাধারণত, এই সীল একটি বন্ধ খাঁজ ইনস্টল করা যাবে না.
1. কম ঘর্ষণ: ন্যূনতম স্টার্টআপ প্রতিরোধ, মসৃণ গতি, সমান গতিশীল এবং স্ট্যাটিক ঘর্ষণ, এবং কোন লাঠি-স্লিপ;
2. দীর্ঘ সেবা জীবন: তেল-মুক্ত তৈলাক্তকরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত;
3. উচ্চ-চাপ এবং অতি-উচ্চ-চাপ সিস্টেম, সেইসাথে জলের মতো নিম্ন-সান্দ্রতা মিডিয়া সিল করার জন্য উপযুক্ত;
সীমা মান একই সাথে ঘটতে হবে না.
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি m/s |
মিডিয়া |
|
≤200 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
খনিজ-ভিত্তিক জলবাহী তেল, অগ্নি-প্রতিরোধী তরল (HFA/HFB), জল, ইত্যাদি। |
|
-20 থেকে +200 (FKM ও-রিং সহ) |
1. সামঞ্জস্যপূর্ণ ও-রিং উপকরণগুলির মধ্যে রয়েছে: RO1 নাইট্রিল রাবার (NBR), RO2 ফ্লুরোইলাস্টোমার (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE3; বিকল্প উপকরণগুলির মধ্যে রয়েছে PTFE2, PTFE4 এবং অন্যান্য উচ্চ-কার্যক্ষমতা সম্পন্ন প্লাস্টিক।
অর্ডার মডেল: RC58—80x69.2x10.5—PTFE3—R01
মডেল - বোর ব্যাস x খাঁজ ব্যাস x খাঁজ প্রস্থ | PTFE3 - পরিবর্তিত PTFE উপাদান কোড | R01 - ও-রিং উপাদান কোড
পরামিতি পরিসীমা মধ্যে স্পেসিফিকেশন উপলব্ধ.
|

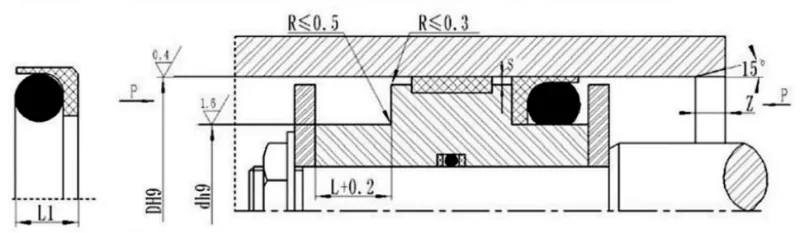

স্ট্যান্ডার্ড মডেল DH9 RC58 |
হালকা-লোড DH9 RC58-Q |
হেভি-ডিউটি DH9 RC58-Z |
খাঁজ ব্যাস d h9 |
খাঁজ প্রস্থ L+0.2 |
সীল উচ্চতা L1 |
কোণার ব্যাসার্ধ Rmax |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং তারের ব্যাস করতে |
|
|
<20 এমপিএ |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
৬৯১~৯৯৯ |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
৬৯১~৯৯৯ |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
৬৯১~৯৯৯ |
ডি-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
দ্রষ্টব্য: চাপের জন্য >60 MPa, একটি H8/f8 ফিট সহনশীলতা সীল বেস এলাকায় ব্যবহার করা হয়; অতি-উচ্চ-চাপ সিল করার জন্য, Smax <0.05।
GB1235 ও-রিংগুলির সাথে সামঞ্জস্যপূর্ণ; নির্দিষ্ট পরামিতি সীমার মধ্যে যে কোনো আকার সরবরাহ করা যেতে পারে।
|
অ্যাপারচার পরিসীমা D H9 |
খাঁজ ব্যাস d h9 |
খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স Smax |
কোণার ব্যাসার্ধ Rmax |
চেম্ফার জেমিন |
ও-রিং তারের ব্যাস করতে |
|
|
<20 এমপিএ |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
