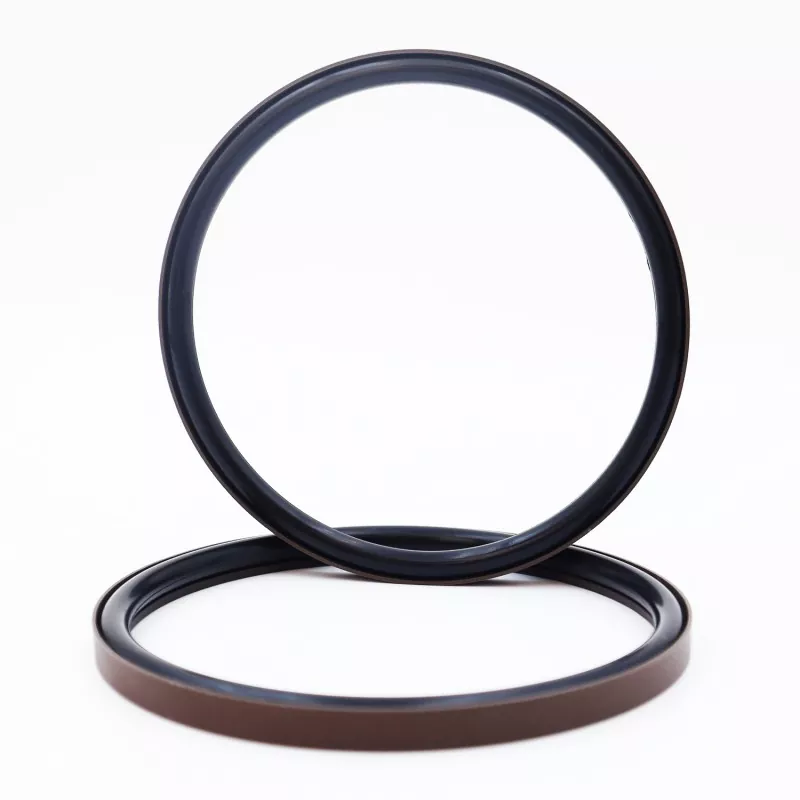

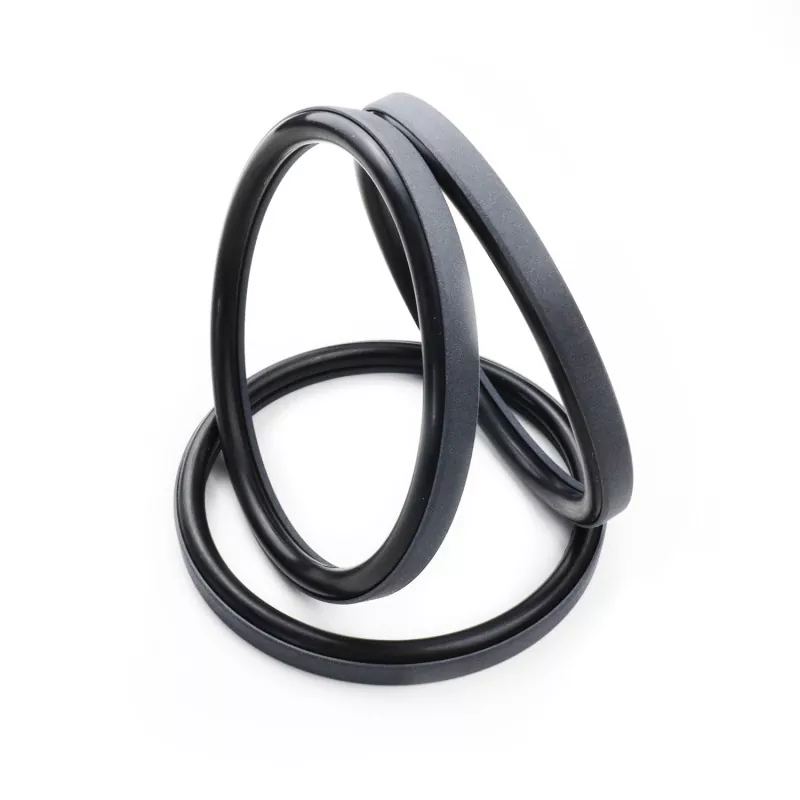

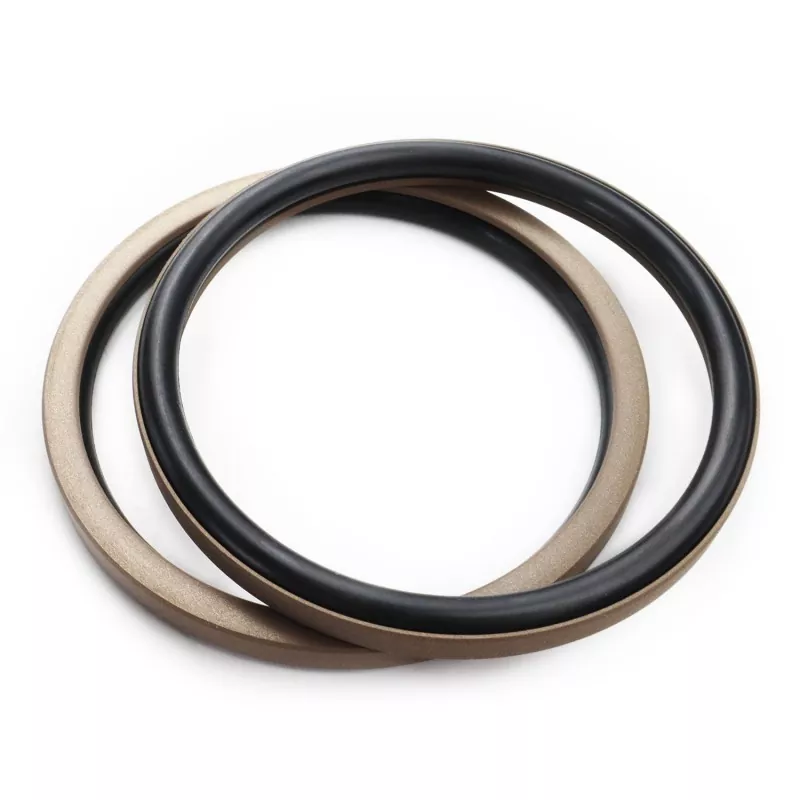

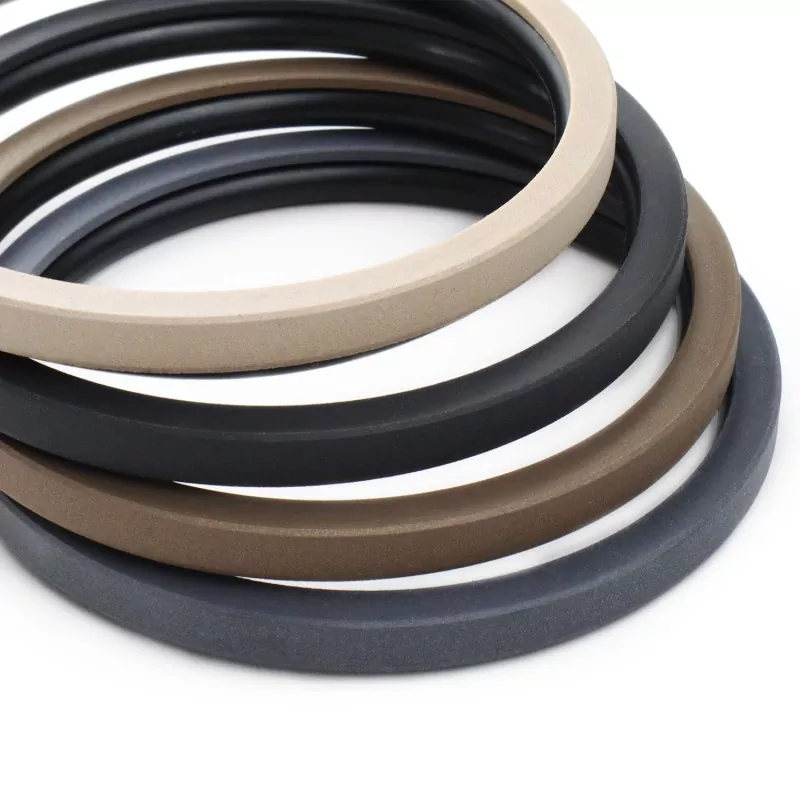

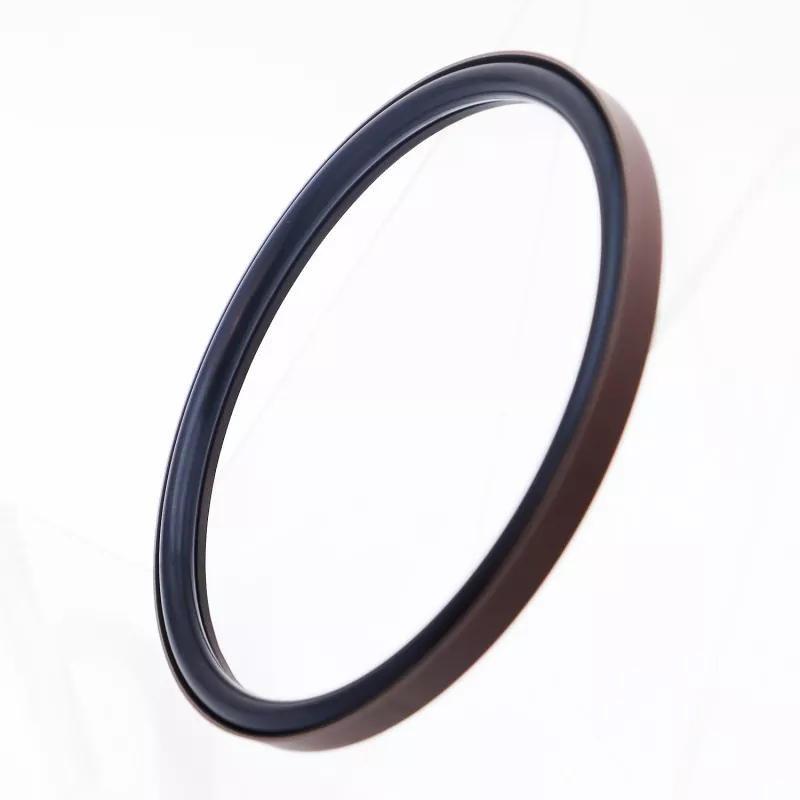

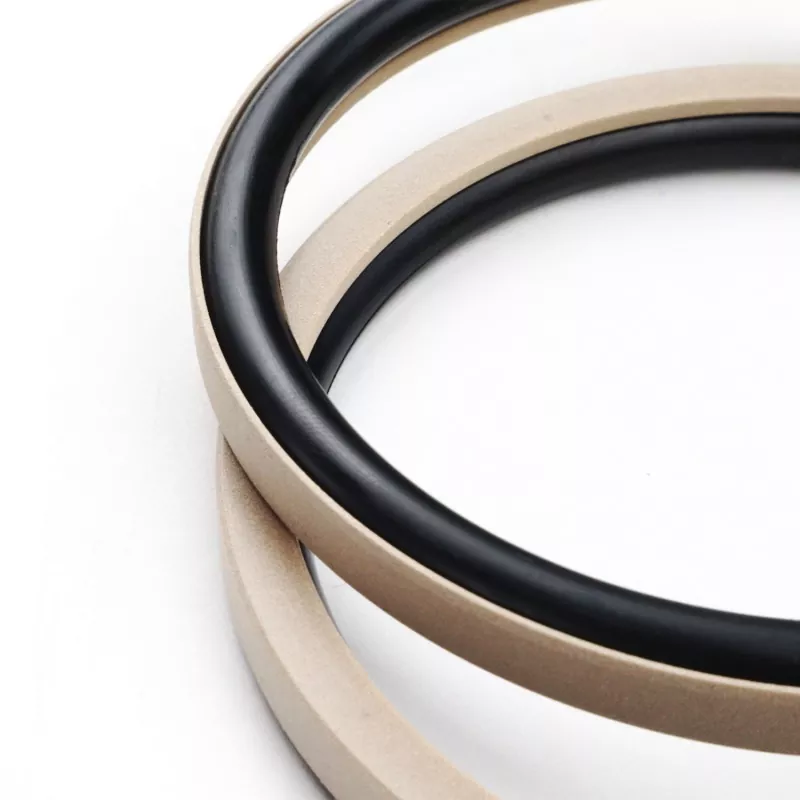

পিস্টনের জন্য সমকোণ সম্মিলিত সীলটি PTFE (বা একটি PTFE যৌগিক) এবং একটি রাবার ও-রিং দিয়ে তৈরি একটি সমকোণযুক্ত সিলিং রিং নিয়ে গঠিত; এটি হাইড্রোলিক এবং বায়ুসংক্রান্ত আদান-প্রদানকারী অ্যাপ্লিকেশনগুলিতে একক-অভিনয় সিলিংয়ের জন্য ডিজাইন করা হয়েছে। এটিকে RC51 এবং RC52 সিরিজে শ্রেণীবদ্ধ করা হয়েছে ম্যাচিং ও-রিং (GB1235 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ) এর উপর ভিত্তি করে। ডান-কোণযুক্ত সিলিং রিংটিতে একটি পাতলা-ঠোঁটের নকশা রয়েছে যা চমৎকার ফলো-আপ ক্ষতিপূরণ ক্ষমতা প্রদান করে, যার ফলে উচ্চতর সিলিং কার্যকারিতা পাওয়া যায়।
পণ্যটি ঘর্ষণ এবং ন্যূনতম ব্রেকআউট ঘর্ষণের একটি কম সহগ সরবরাহ করে। এটি সুষম গতিশীল এবং স্ট্যাটিক ঘর্ষণ নিশ্চিত করে, "স্টিক-স্লিপ" (ঝাঁকুনি মোশন) ছাড়াই মসৃণভাবে কাজ করে, তেল-মুক্ত তৈলাক্ত অবস্থাকে সমর্থন করে এবং দীর্ঘ পরিষেবা জীবন নিয়ে গর্ব করে।
এর কমপ্যাক্ট কাঠামো মানক খাঁজের সাথে ফিট করে এবং সহজে ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য অনুমতি দেয়, এটি বিভিন্ন হাইড্রোলিক সিলিন্ডারের পিস্টন অ্যাসেম্বলির জন্য একটি আদর্শ সিলিং পছন্দ করে তোলে।
1. উভয় জলবাহী এবং বায়ুসংক্রান্ত অ্যাপ্লিকেশনের জন্য উপযুক্ত;
2. উচ্চ এবং নিম্ন-চাপ উভয় পরিবেশে চমৎকার sealing কর্মক্ষমতা;
3. কম ঘর্ষণ, ন্যূনতম ব্রেকআউট ঘর্ষণ, মসৃণ অপারেশন, সুষম গতিশীল এবং স্ট্যাটিক ঘর্ষণ, এবং কোন লাঠি-স্লিপ;
4. দীর্ঘ সেবা জীবন; তেল-মুক্ত তৈলাক্তকরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত;
5. কমপ্যাক্ট ডিজাইন; ইনস্টল এবং বজায় রাখা সহজ;
সীমা মান একই সাথে ঘটতে হবে না.
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি m/s |
মিডিয়া |
|
≤70 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
খনিজ-ভিত্তিক জলবাহী তেল, আগুন-প্রতিরোধী তরল (HFA/HFB), গ্যাস ইত্যাদি। |
|
-20 থেকে +180 (FKM ও-রিং সহ) |
1. সহগামী ও-রিং-এর জন্য উপকরণগুলির মধ্যে রয়েছে: R01 নাইট্রিল রাবার (NBR), R02 Fluoroelastomer (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE3; অন্যান্য উপলব্ধ বিকল্পগুলির মধ্যে রয়েছে PTFE2, PTFE4, এবং অন্যান্য উচ্চ-কার্যক্ষমতা সম্পন্ন প্লাস্টিক।
অর্ডার মডেল: RC51—80x70x7.6—PTFE3—R01
মডেল - সিলিন্ডার বোর x খাঁজ ব্যাস x খাঁজ প্রস্থ | PTFE3: পরিবর্তিত PTFE উপাদান কোড | R01: ও-রিং উপাদান কোড
নির্দিষ্ট সীমার মধ্যে স্পেসিফিকেশন উপলব্ধ.
|

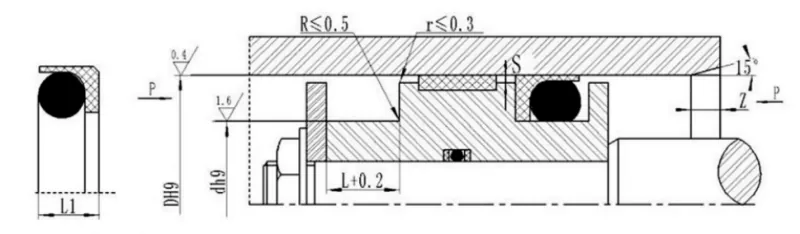

স্ট্যান্ডার্ড মডেল DH9 RC51 |
হালকা-লোড DH9 RC51-Q |
হেভি-ডিউটি DH9 RC51-Z |
খাঁজ ব্যাস d h9 |
খাঁজ প্রস্থ L+0.2 |
সীল উচ্চতা L1 |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং তার ব্যাস করতে |
|
|
<20 এমপিএ |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
৬৯১~৯৯৯ |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
৬৯১~৯৯৯ |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
৬৯১~৯৯৯ |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
নোট:1. লাইট-ডিউটি সিরিজটি 30 মিমি এর চেয়ে বেশি চওড়া বন্ধ খাঁজে ইনস্টল করা সহজ।
2. অনুগ্রহ করে বন্ধ খাঁজে ইনস্টলেশন সংক্রান্ত কোম্পানির সাথে পরামর্শ করুন।
3. 40 MPa-এর বেশি চাপের জন্য, সীল বেস এলাকার জন্য একটি H8/f8 ফিট সহনশীলতা ব্যবহার করুন।
