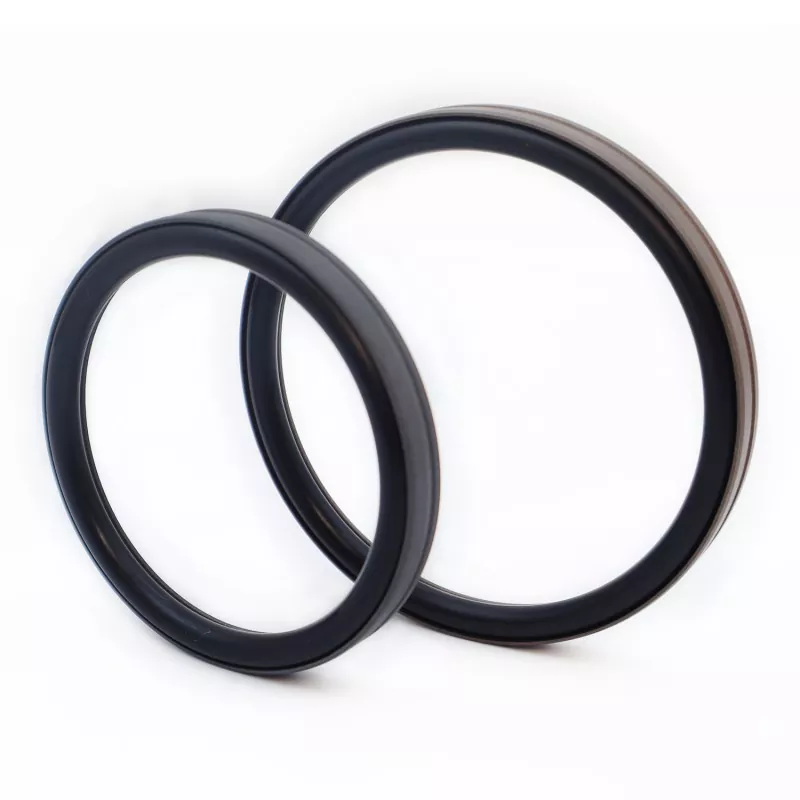

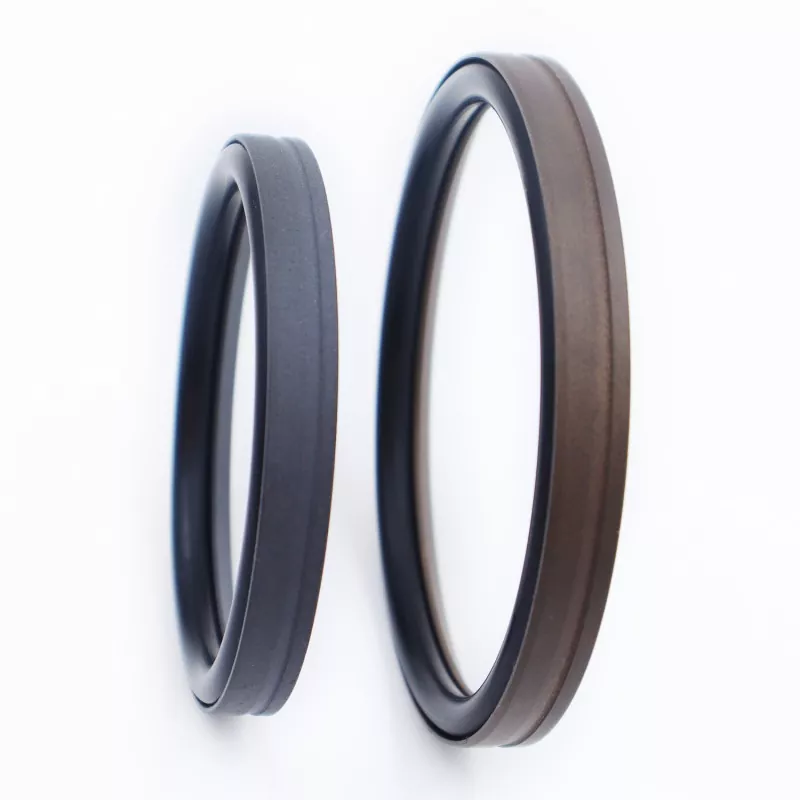

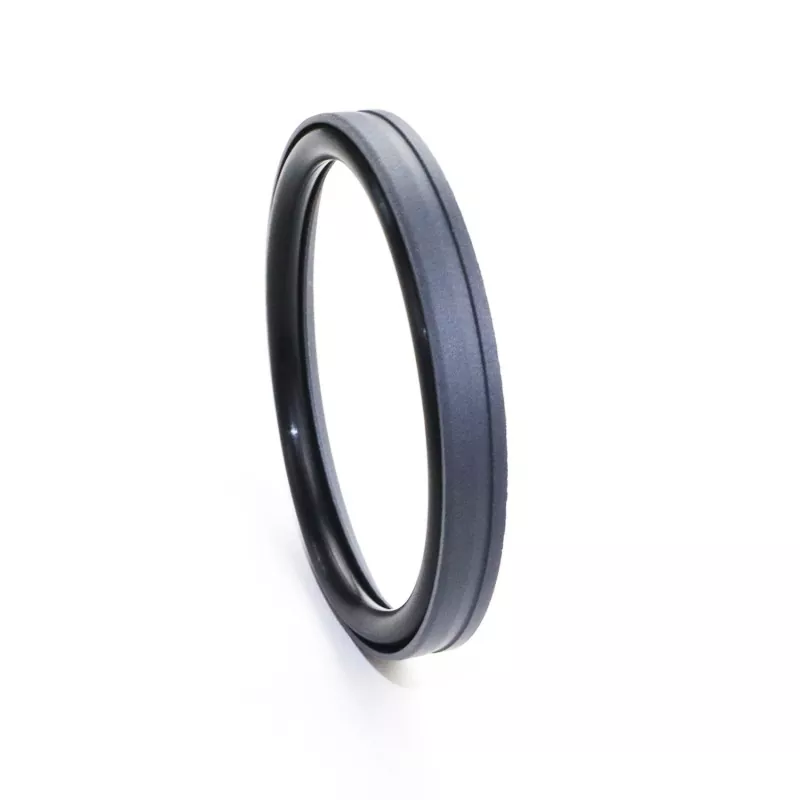

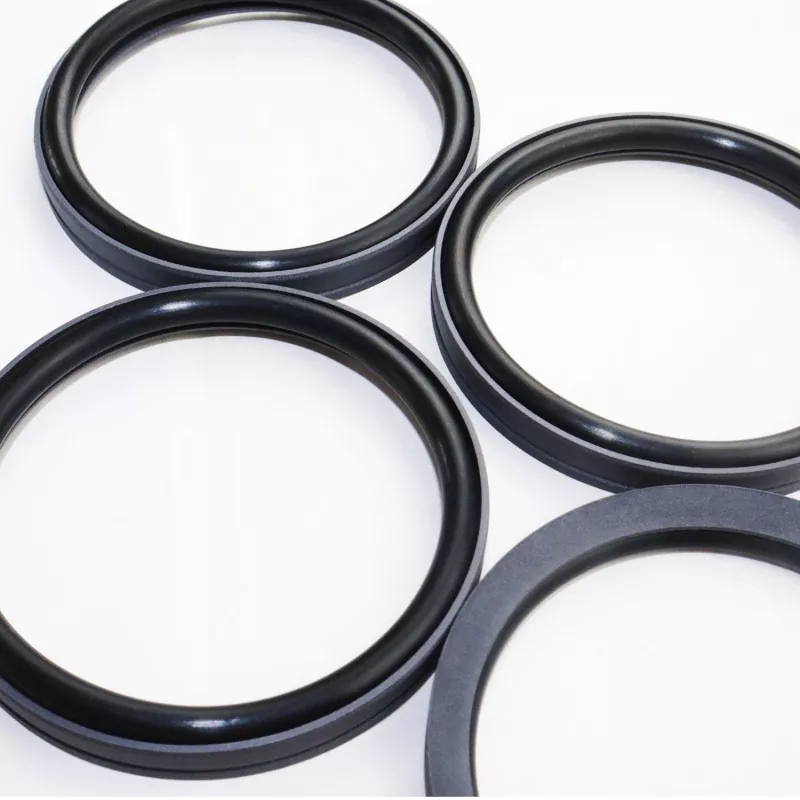

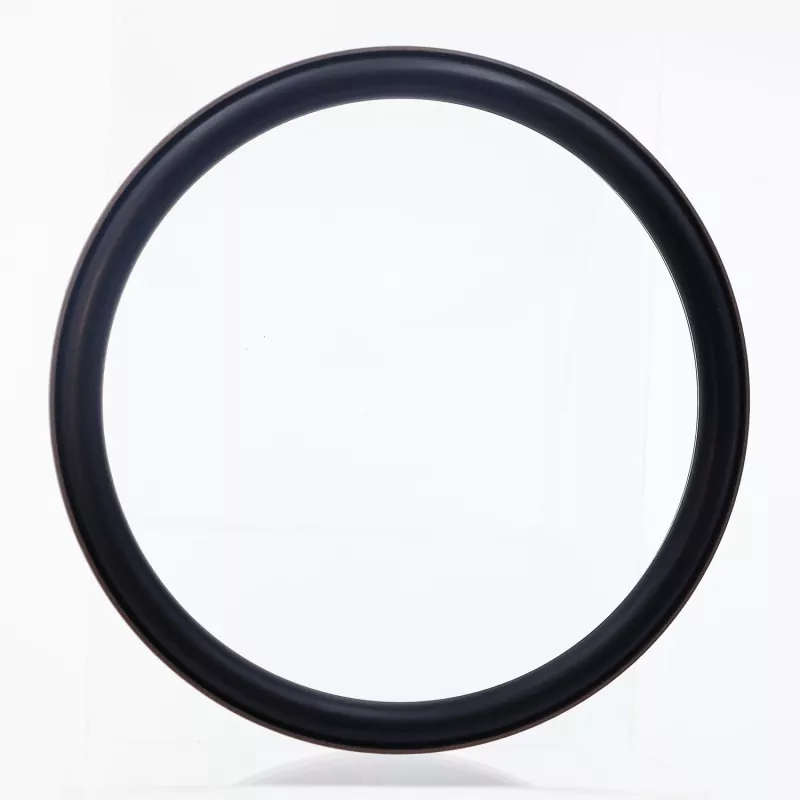

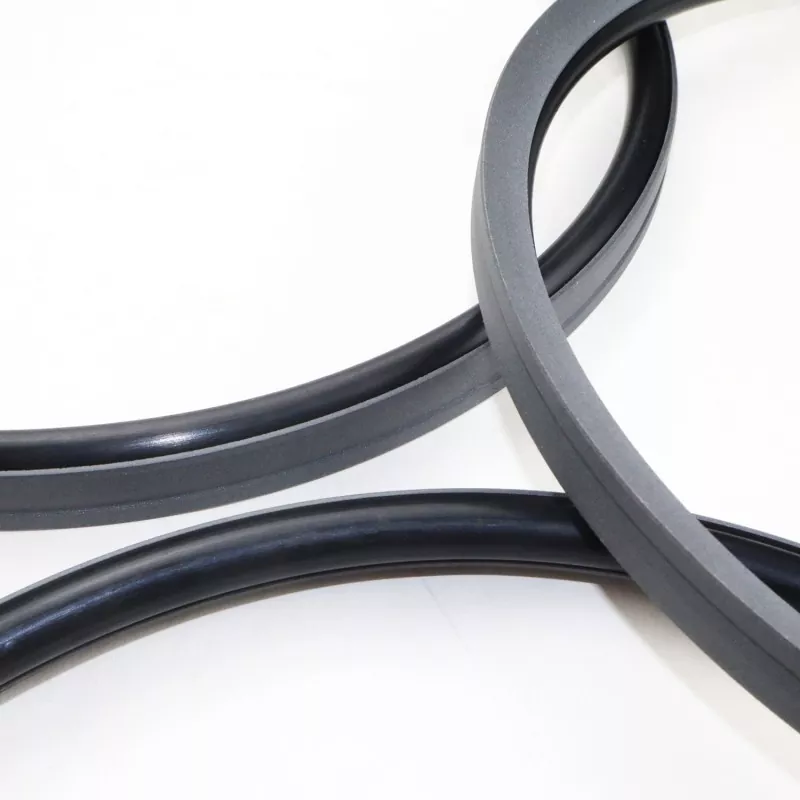

বোর ফুট টাইপ কম্বাইন্ড সিল PTFE (বা একটি PTFE কম্পোজিট) এবং একটি রাবার ও-রিং দিয়ে তৈরি একটি পায়ের আকৃতির সিলিং রিং নিয়ে গঠিত; এটি হাইড্রোলিক এবং বায়ুসংক্রান্ত আদান-প্রদানকারী অ্যাপ্লিকেশনগুলিতে একক-অভিনয় সিলিংয়ের জন্য ডিজাইন করা হয়েছে। এটিকে RC53 এবং RC54 সিরিজে শ্রেণীবদ্ধ করা হয়েছে ম্যাচিং ও-রিং (GB1235 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ) এর উপর ভিত্তি করে। সিলিং রিং এর পাতলা-ঠোঁটের ডিজাইনের জন্য ধন্যবাদ, এটি চমৎকার ফলো-আপ ক্ষতিপূরণ এবং উচ্চতর সিলিং কর্মক্ষমতা প্রদান করে। এটি উচ্চ এবং নিম্ন-চাপের উভয় অবস্থাতেই ভাল কাজ করে, "স্টিক-স্লিপ" (ক্রলিং) ছাড়াই কাজ করে, দীর্ঘমেয়াদী তেল-মুক্ত সিলিং সমর্থন করে এবং উচ্চ-চাপের সিলিন্ডার পিস্টনের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
পায়ের আকৃতির সিলিং পৃষ্ঠের কীলক-আকৃতির খাঁজ ঘর্ষণ হ্রাস করার সময় সিলিং অখণ্ডতা এবং দূষণ প্রতিরোধ ক্ষমতা বাড়ায়। স্ট্রাকচারাল ডিজাইন সিলের চাপ বহন করার ক্ষমতাও উন্নত করে। সাধারণত, এটা বন্ধ grooves মধ্যে ইনস্টলেশনের জন্য উপযুক্ত নয়.
1. উভয় জলবাহী এবং বায়ুসংক্রান্ত অ্যাপ্লিকেশনের জন্য উপযুক্ত;
2. উচ্চ এবং নিম্ন চাপ উভয় অবস্থার অধীনে চমৎকার sealing কর্মক্ষমতা;
3. কম ঘর্ষণ, ন্যূনতম বিরতি প্রতিরোধ, মসৃণ গতি, সমান গতিশীল এবং স্ট্যাটিক ঘর্ষণ, এবং কোন লাঠি-স্লিপ;
4. দীর্ঘ সেবা জীবন; তেল-মুক্ত তৈলাক্তকরণ অ্যাপ্লিকেশনের জন্য উপযুক্ত;
5. উচ্চ চাপ এবং অতি উচ্চ চাপ sealing জন্য উপযুক্ত;
সীমা মান একই সাথে ঘটতে হবে না.
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি m/s |
মিডিয়া |
|
≤100 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
খনিজ-ভিত্তিক জলবাহী তেল, আগুন-প্রতিরোধী তরল (HFA/HFB), গ্যাস ইত্যাদি। |
|
-20 থেকে +180 (FKM ও-রিং সহ) |
1. সামঞ্জস্যপূর্ণ ও-রিং উপকরণ অন্তর্ভুক্ত: R01 নাইট্রিল রাবার (NBR), R02 Fluoroelastomer (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE3; অন্যান্য উপলব্ধ উপকরণগুলির মধ্যে রয়েছে PTFE2, PTFE4, এবং অন্যান্য উচ্চ-কার্যক্ষমতা সম্পন্ন প্লাস্টিক।
অর্ডার মডেল: RC53-80x69.6x9.8-PTFE3-R01
বোরের ব্যাস x খাঁজ ব্যাস x খাঁজ প্রস্থ | PTFE3: পরিবর্তিত PTFE উপাদান কোড | R01: ও-রিং উপাদান কোড
প্যারামিটার সীমার মধ্যে যেকোনো আকার উপলব্ধ
|

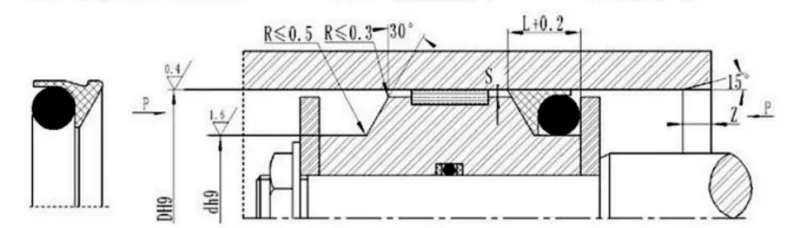

অ্যাপারচার পরিসীমা D H9 |
খাঁজ ব্যাস d h9 |
খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং তারের ব্যাস করতে |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
২৫~৪৯ |
ডি-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 ও-রিংগুলির সাথে সামঞ্জস্যপূর্ণ; নির্দিষ্ট পরিসরের মধ্যে যে কোনো আকার সরবরাহ করা যেতে পারে।
|
অ্যাপারচার পরিসীমা D H9 |
খাঁজ ব্যাস d h9 |
খাঁজ প্রস্থ L+0.2 |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং তারের ব্যাস করতে |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
দ্রষ্টব্য: চাপের জন্য >60 MPa, একটি H8/8 ফিট সহনশীলতা সীল বেস এলাকায় ব্যবহার করা হয়, এবং অতি-উচ্চ-চাপ সিল ক্লিয়ারেন্স Smax হল <0.05।
