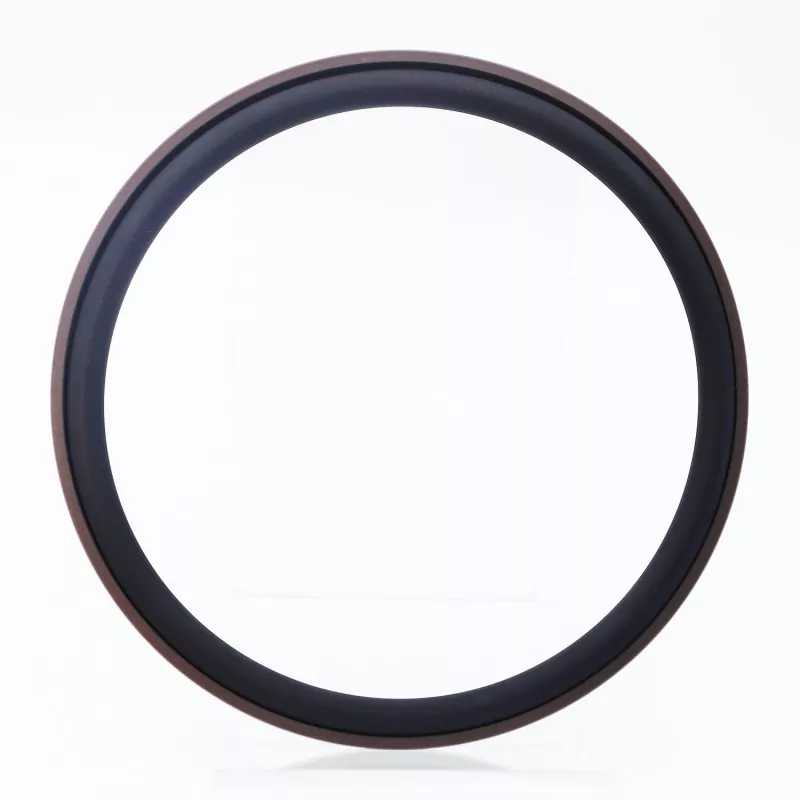

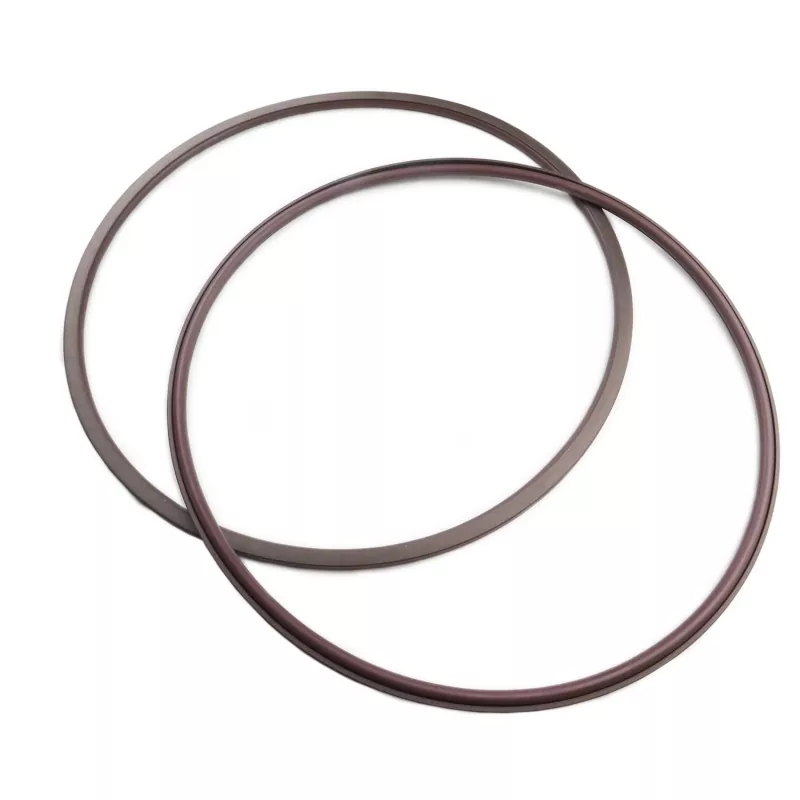

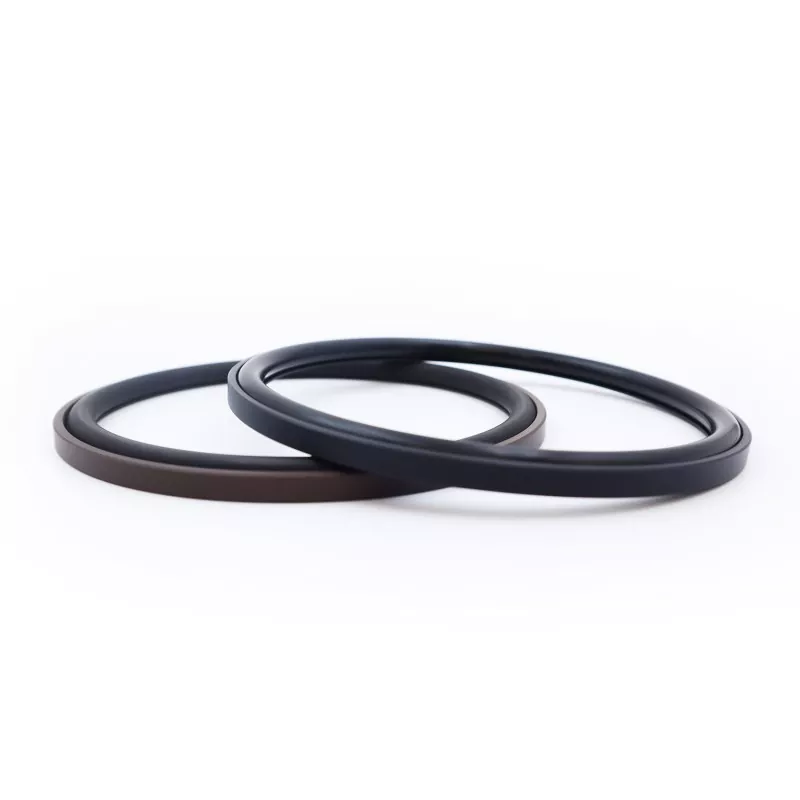

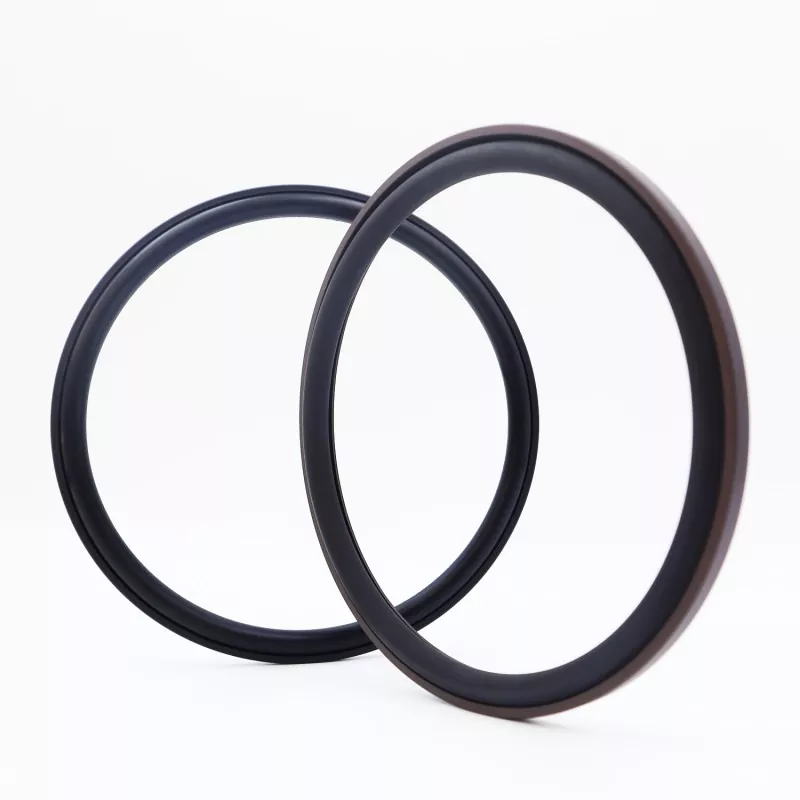

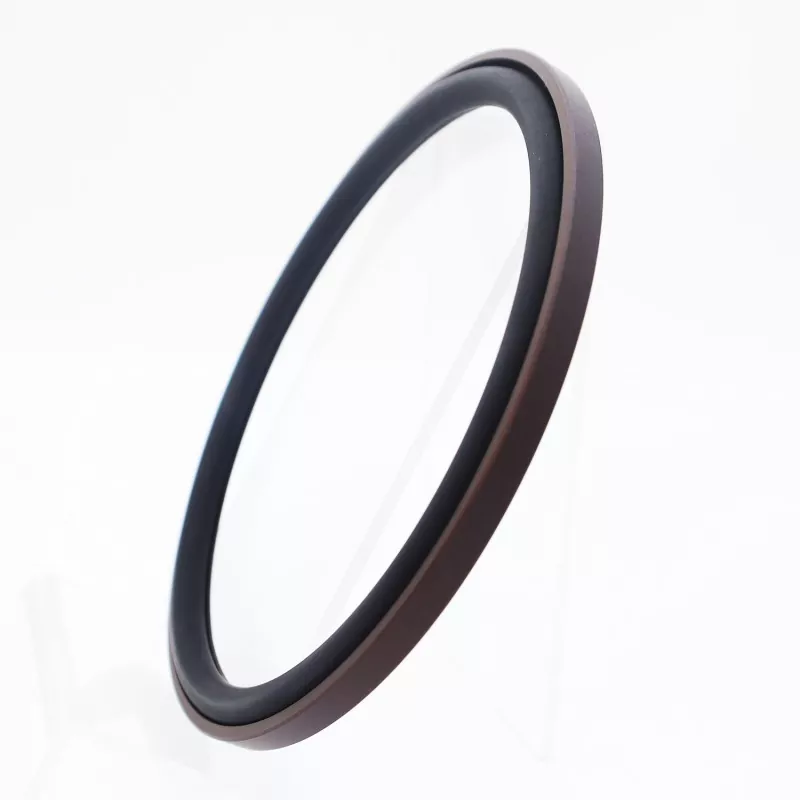

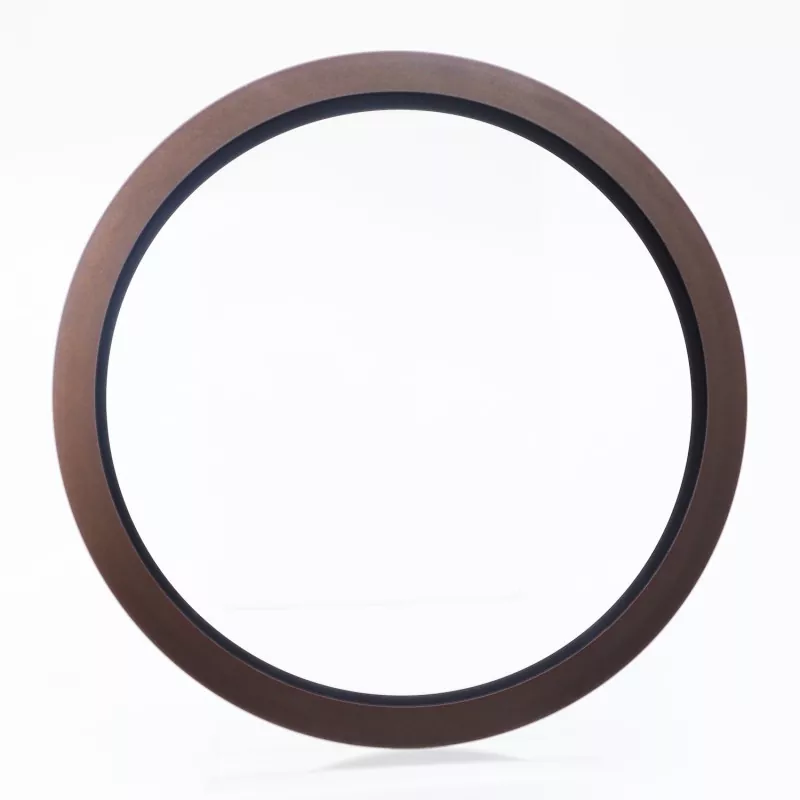

অক্ষীয় ধাপের সম্মিলিত সীলটি ভরা PTFE এবং একটি রাবার ও-রিং দিয়ে তৈরি একটি সমকোণযুক্ত সিলিং রিং নিয়ে গঠিত; এটি একমুখী স্ট্যাটিক সিলিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যেমন অক্ষীয় (শেষ-মুখ) এবং ফ্ল্যাঞ্জ সিল। এটি একটি দীর্ঘ সেবা জীবন, চমৎকার সিলিং কর্মক্ষমতা, উচ্চ এবং অতি-উচ্চ চাপের প্রতিরোধ, এবং একটি কম্প্যাক্ট কাঠামোগত পদচিহ্ন বৈশিষ্ট্যযুক্ত; এটা জল-চাপ sealing অ্যাপ্লিকেশনের জন্য উপযুক্ত. এটি দুটি সংস্করণে পাওয়া যায়: RC2871-A (অভ্যন্তরীণ চাপের জন্য) এবং RC2871-B (বাহ্যিক চাপের জন্য)।
কার্যকরী সিলিং ও-রিং-এর প্রাক-সংকোচন দ্বারা উত্পন্ন ক্রমাগত গ্রিপিং ফোর্সের মাধ্যমে অর্জন করা হয়, একটি স্ব-শক্তিযুক্ত সিলিং প্রভাব প্রদান করে যেখানে মাঝারি চাপ বৃদ্ধির সাথে সাথে সিলিং কার্যকারিতা উন্নত হয়। সিলিং রিংয়ের পাশের ফ্ল্যাঞ্জযুক্ত নকশাটি কার্যকরভাবে ও-রিং এক্সট্রুশনকে বাধা দেয়, এটি জল-চাপ সিলিং পরিবেশের সাথে সামঞ্জস্যপূর্ণ থাকাকালীন উচ্চ-চাপ এবং অতি-উচ্চ-চাপ পরিস্থিতিগুলিকে সহজেই পরিচালনা করতে দেয়।
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি (মি/সেকেন্ড) |
মাঝারি |
|
≤300 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
- |
হাইড্রোলিক তেল, ইমালসন, জল, ইত্যাদি |
|
-20 থেকে +200 (FKM ও-রিং সহ) |
এই সীলটি একটি সমকোণী PTFE সিলিং রিং এবং একটি ও-রিং নিয়ে গঠিত; ও-রিং প্রাক-সংকোচন প্রদান করে, একটি সীল অর্জনের জন্য প্রয়োজনীয় ক্ল্যাম্পিং বল তৈরি করে। চাপে, এই ক্ল্যাম্পিং ফোর্স বৃদ্ধি পায়—অর্থাৎ চাপ যত বেশি হবে, সিলিং কর্মক্ষমতা তত ভালো হবে। স্লিপার রিং এর সাইড-ফ্ল্যাঞ্জ ডিজাইনের জন্য ধন্যবাদ, ও-রিংটিকে এক্সট্রুড করা থেকে বাধা দেওয়া হয়, যার ফলে সীলটি উচ্চ চাপ সহ্য করতে পারে।
প্যারামিটার সীমার মধ্যে সমস্ত স্পেসিফিকেশন উপলব্ধ।
|

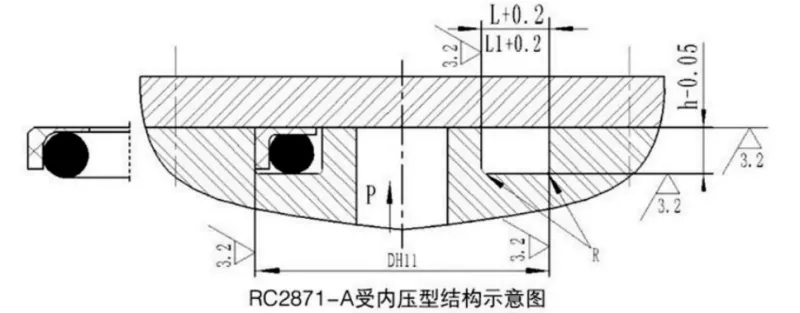

বাইরের ব্যাস পরিসীমা D H11 |
খাঁজ গভীরতা h-0.05 |
খাঁজ প্রস্থ L+0.2 |
খাঁজ প্রস্থ L1 + 0.2 চাপ > 80 MPa |
কোণার ব্যাসার্ধ Rmax |
ও-রিং তারের ব্যাস করতে |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
প্যারামিটার সীমার মধ্যে সমস্ত স্পেসিফিকেশন উপলব্ধ।
|

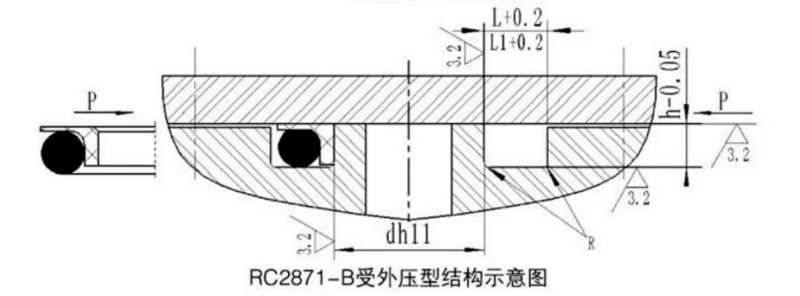

অভ্যন্তরীণ ব্যাস পরিসীমা dh11 |
খাঁজ গভীরতা h-0.05 |
খাঁজ প্রস্থ L+0.2 |
খাঁজ প্রস্থ L1 + 0.2 চাপ > 80 MPa |
কোণার ব্যাসার্ধ Rmax |
ও-রিং তারের ব্যাস করতে |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
