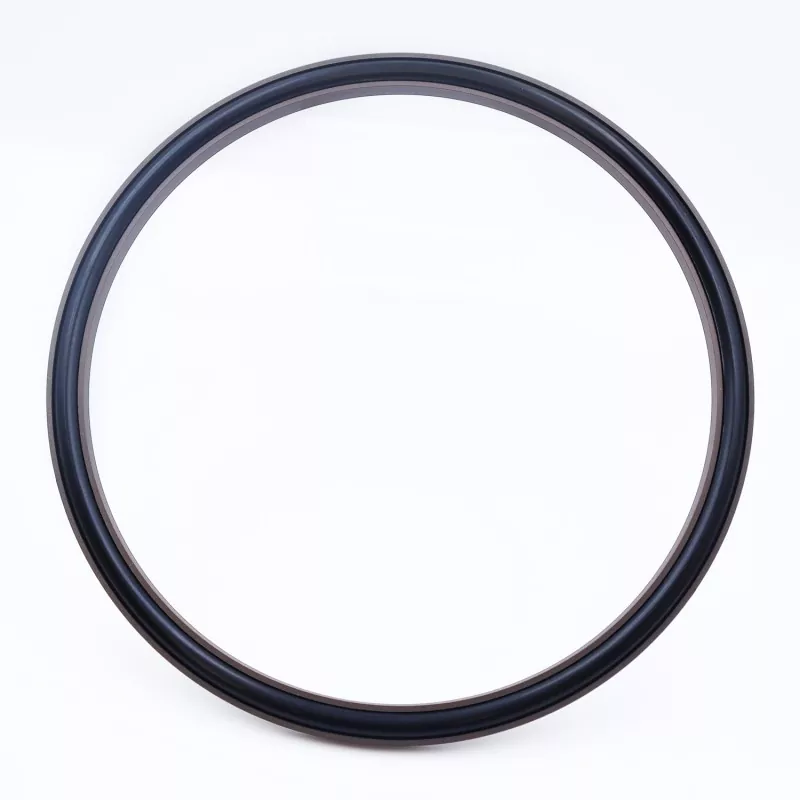

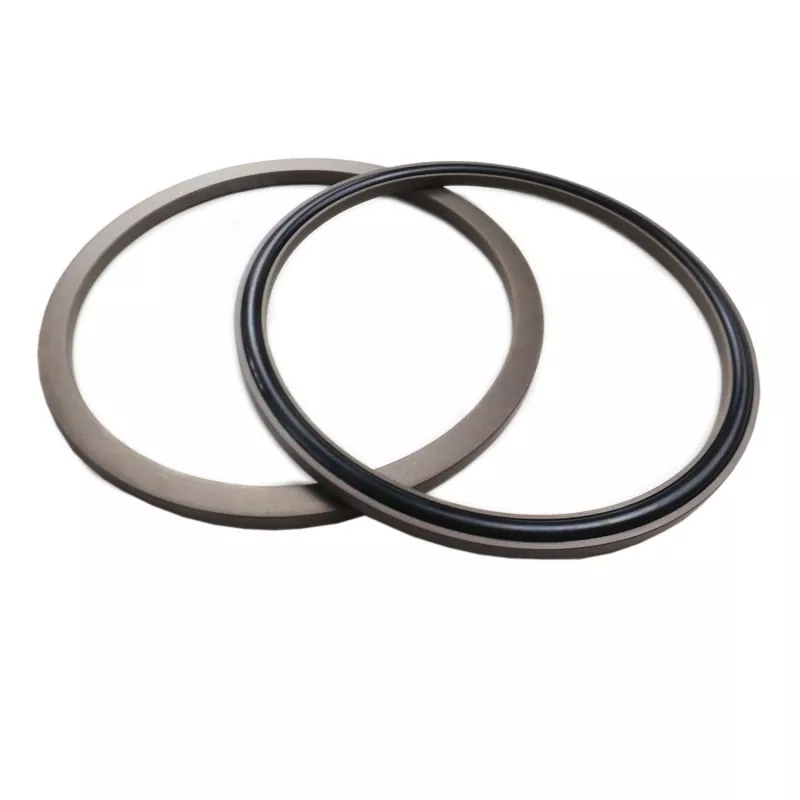

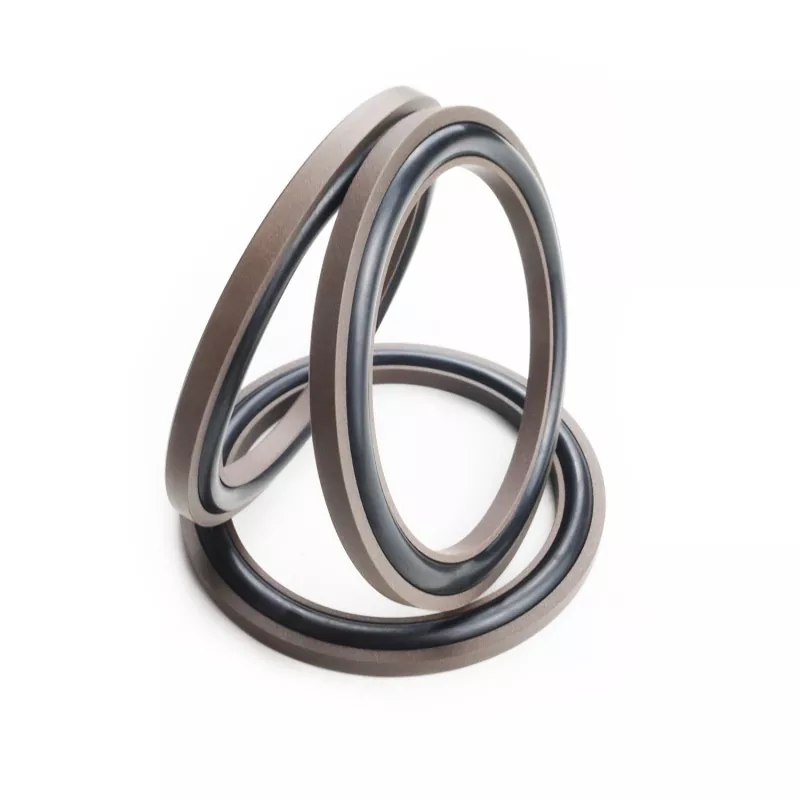

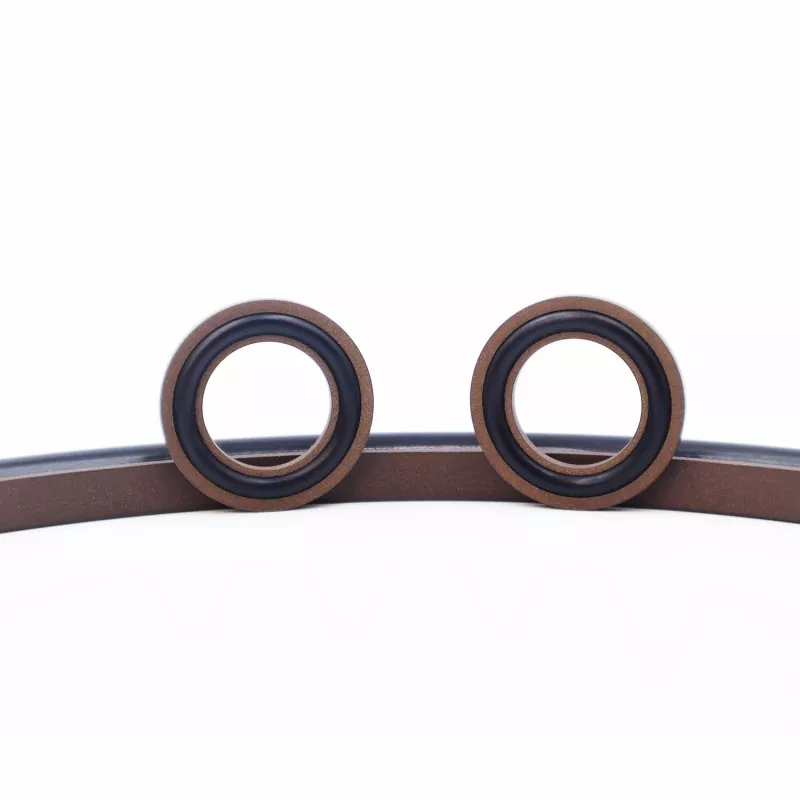

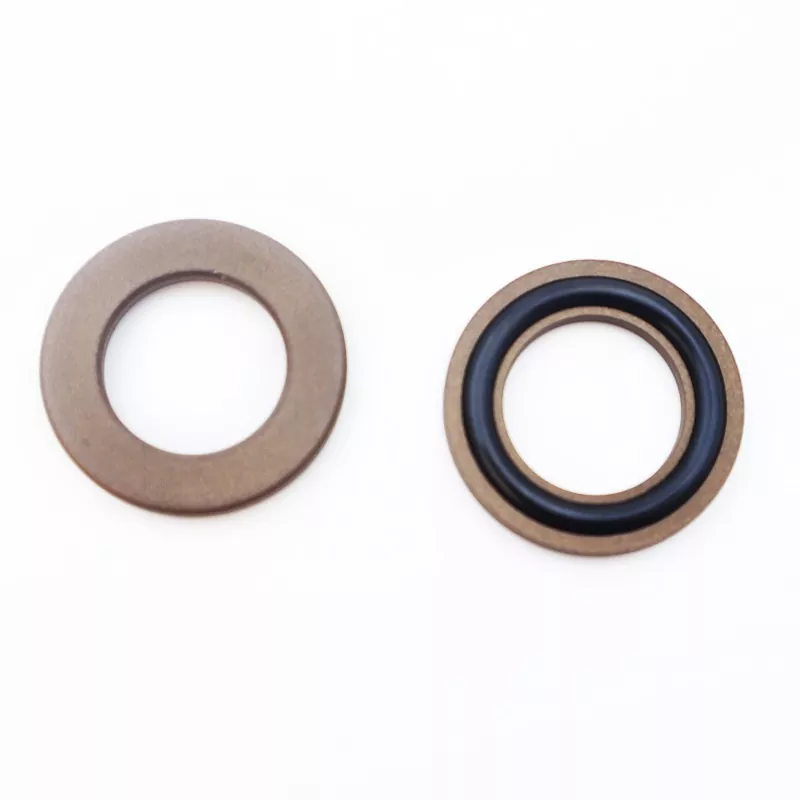

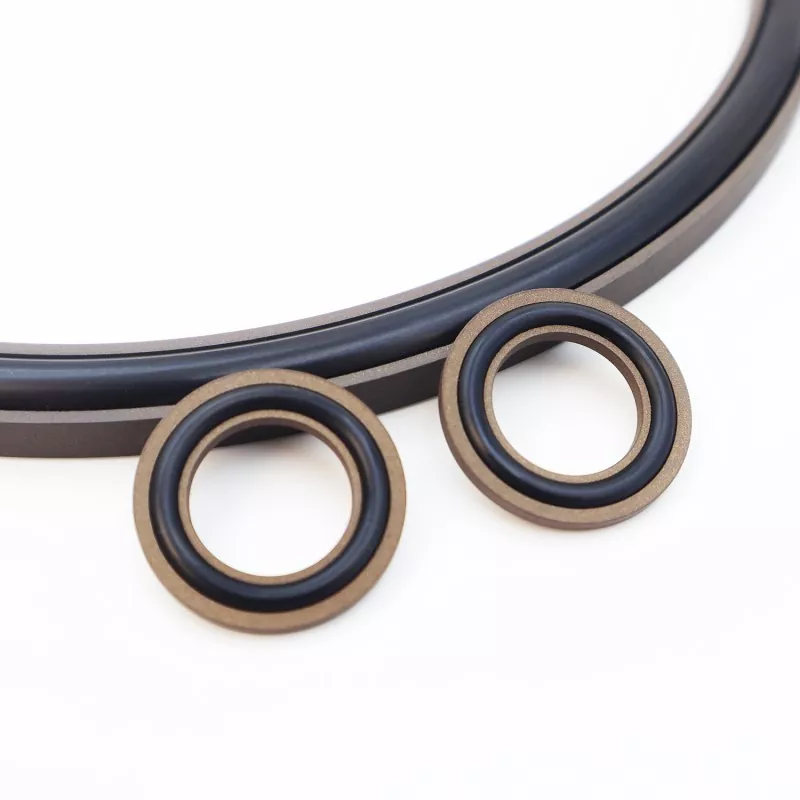

অক্ষীয় সি-টাইপ কম্বাইন্ড সিল ভরা PTFE এবং রাবার ও-রিং দিয়ে তৈরি একটি সি-আকৃতির সিলিং রিং নিয়ে গঠিত; এটি স্ট্যাটিক সিলিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেমন অক্ষীয় (শেষ-মুখ) এবং ফ্ল্যাঞ্জ সিল। মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে একটি দীর্ঘ পরিষেবা জীবন, চমৎকার সিলিং কার্যক্ষমতা, উচ্চ-চাপ প্রতিরোধের, এবং একটি কম্প্যাক্ট কাঠামোগত পদচিহ্ন; এটি জলবাহী sealing অ্যাপ্লিকেশনের জন্য উপযুক্ত. দুটি সংস্করণে উপলব্ধ: RC2872-A (অভ্যন্তরীণ চাপের জন্য) এবং RC2872-B (বাহ্যিক চাপের জন্য)।
কমপ্যাক্ট ডিজাইন সীমাবদ্ধ স্থানে ইনস্টলেশনের সুবিধা দেয়, দীর্ঘমেয়াদী অপারেশন চলাকালীন নির্ভরযোগ্য সিলিং এবং বর্ধিত পরিষেবা জীবন নিশ্চিত করে। প্রযুক্তিগত নির্বাচন, মূল্য অনুসন্ধান এবং বাল্ক অর্ডারিং সহ বিশ্বব্যাপী ক্রেতাদের সরবরাহ করা পরিষেবাগুলির সাথে স্পেসিফিকেশনের একটি সম্পূর্ণ পরিসর স্টকে উপলব্ধ।
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি (মি/সেকেন্ড) |
মাঝারি |
|
≤100 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
- |
হাইড্রোলিক তেল, ইমালসন, জল, ইত্যাদি |
|
-20 থেকে +200 (FKM ও-রিং সহ) |

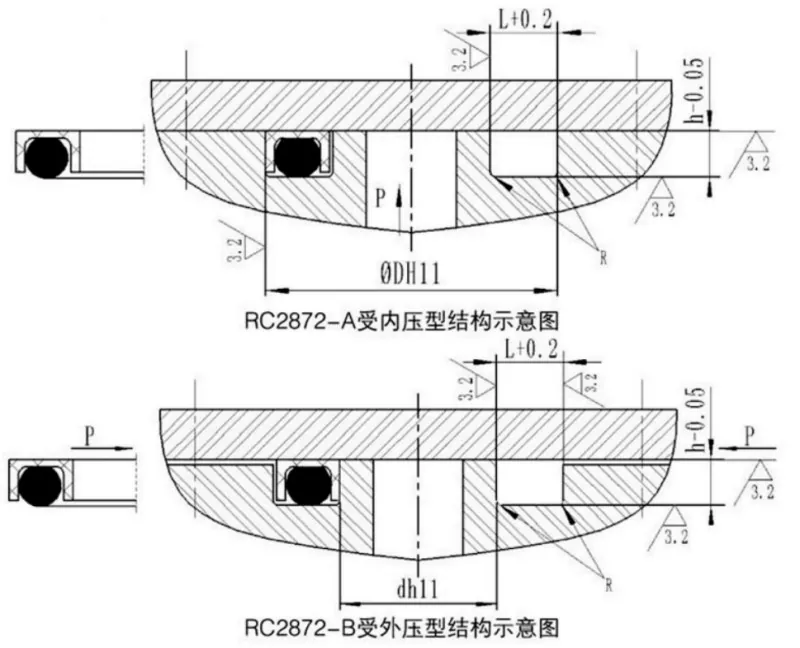

এই সিলটিতে একটি সি-আকৃতির PTFE সিলিং রিং এবং একটি ও-রিং রয়েছে; ও-রিং প্রাক-সংকোচন প্রদান করে, একটি সীল অর্জনের জন্য প্রয়োজনীয় ক্ল্যাম্পিং বল তৈরি করে। চাপের অধীনে, এই ক্ল্যাম্পিং বল বৃদ্ধি পায় - যার অর্থ চাপ বাড়ার সাথে সাথে সীলটি আরও ভাল কাজ করে। স্লিপার রিং এর ডাবল-ফ্ল্যাঞ্জ ডিজাইনের জন্য ধন্যবাদ, ও-রিংটিকে এক্সট্রুড করা থেকে বাধা দেওয়া হয়, যার ফলে সীলটি উচ্চ চাপ সহ্য করতে পারে।
প্যারামিটার সীমার মধ্যে সমস্ত স্পেসিফিকেশন উপলব্ধ।
|
বাইরের ব্যাস পরিসীমা D H11 |
খাঁজ গভীরতা h-0.05 |
খাঁজ প্রস্থ L+0.2 |
কোণার ব্যাসার্ধ Rmax |
ও-রিং তারের ব্যাস করতে |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
প্যারামিটার সীমার মধ্যে সমস্ত স্পেসিফিকেশন উপলব্ধ।
|
অভ্যন্তরীণ ব্যাস পরিসীমা d h11 |
খাঁজ গভীরতা h-0.05 |
খাঁজ প্রস্থ L+0.2 |
কোণার ব্যাসার্ধ Rmax |
ও-রিং তারের ব্যাস করতে |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
