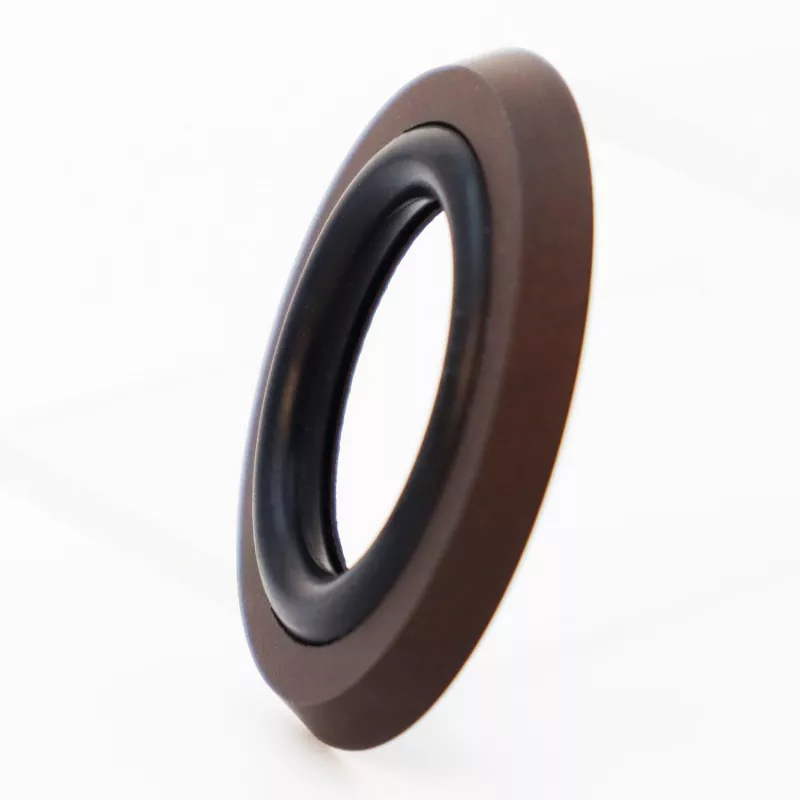

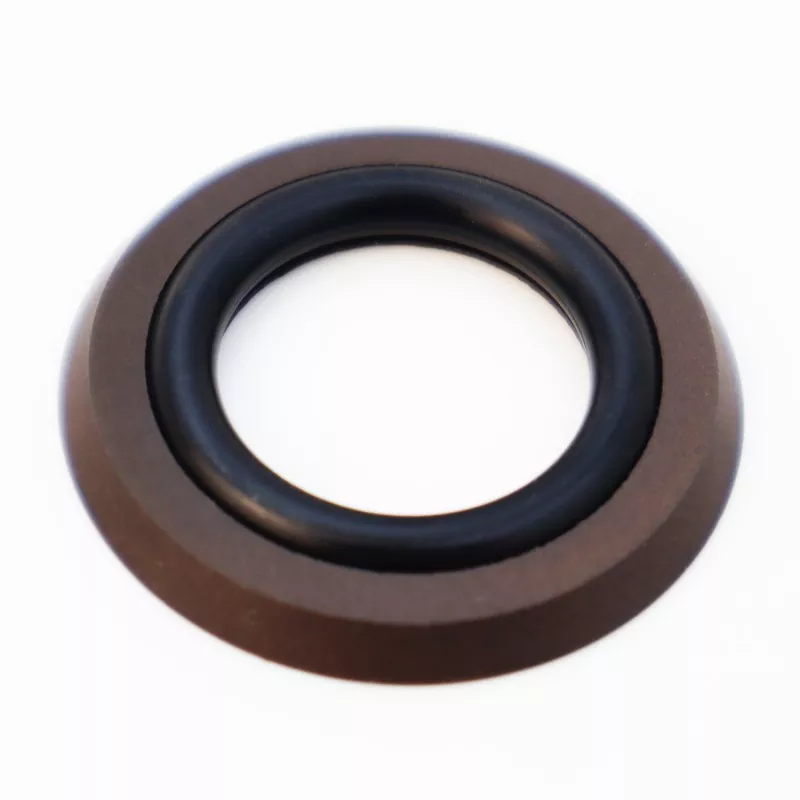

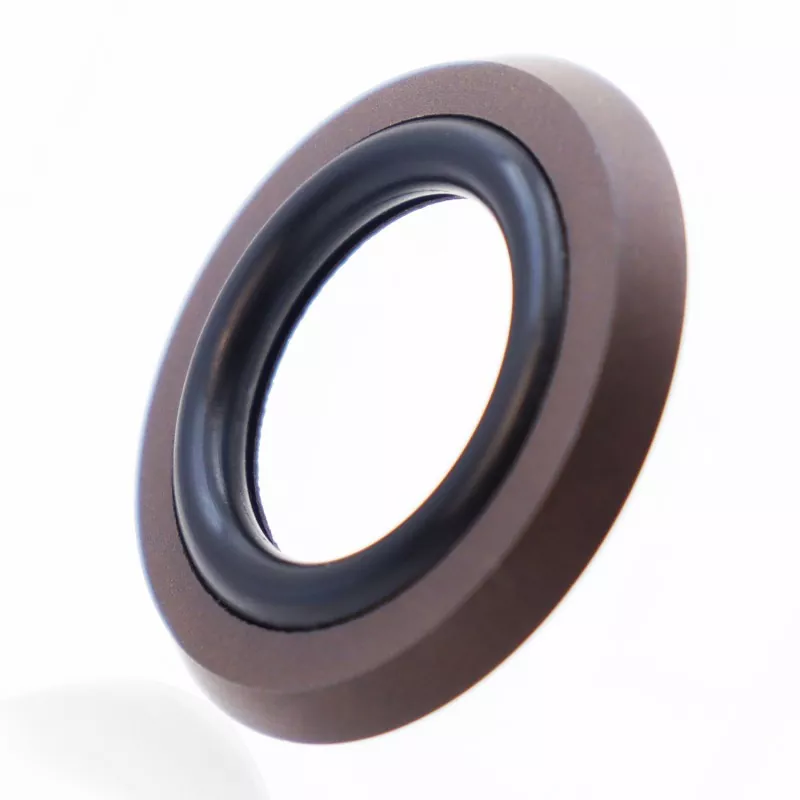

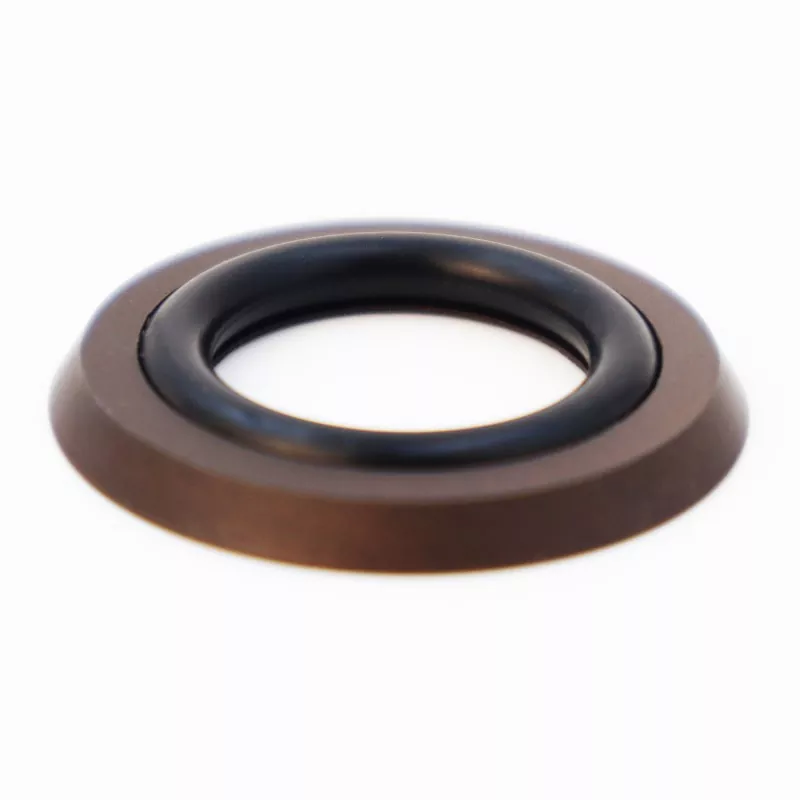

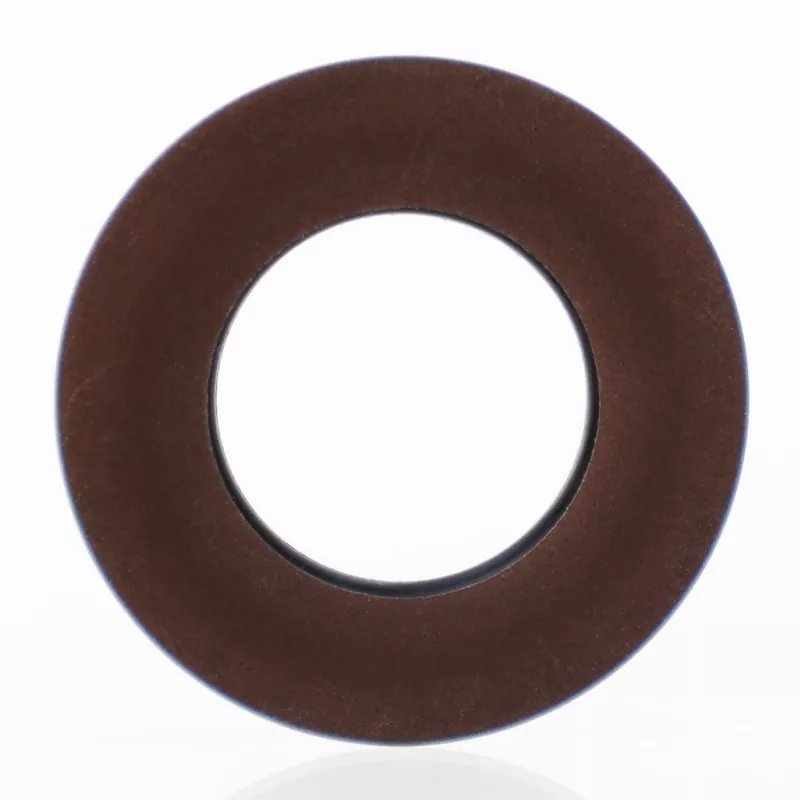

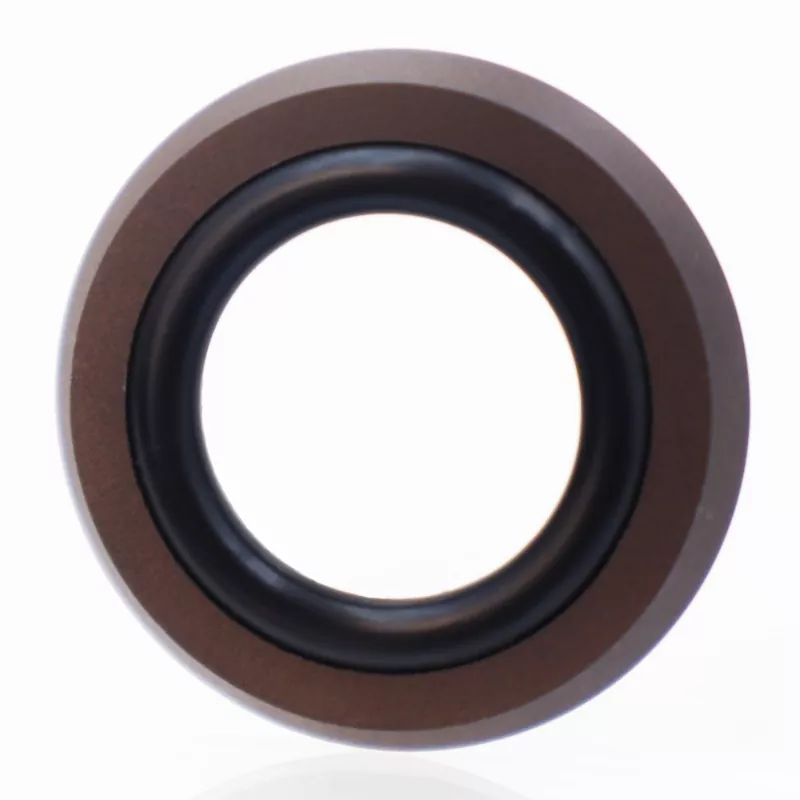

অ্যাক্সিয়াল ফুট টাইপ কম্বাইন্ড সিল একটি পাদদেশের আকৃতির সিলিং রিং নিয়ে গঠিত যা ভরা PTFE এবং একটি রাবার ও-রিং দিয়ে তৈরি। এটি একমুখী স্ট্যাটিক সিলিং অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যেমন অক্ষীয় (শেষ-মুখ) এবং ফ্ল্যাঞ্জ সিল। মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে একটি দীর্ঘ পরিষেবা জীবন, চমৎকার সিলিং কার্যক্ষমতা, উচ্চ এবং অতি-উচ্চ চাপের প্রতিরোধ, এবং একটি কমপ্যাক্ট ডিজাইন যার জন্য ন্যূনতম ইনস্টলেশন স্থান প্রয়োজন; এটি জলবাহী sealing অ্যাপ্লিকেশনের জন্য উপযুক্ত. দুটি সংস্করণে উপলব্ধ: RC2875-A (অভ্যন্তরীণ চাপের জন্য) এবং RC2875-B (বাহ্যিক চাপের জন্য)।
এর কমপ্যাক্ট কাঠামোটি সরু ইনস্টলেশন খাঁজের সাথে ফিট করে, যা উল্লেখযোগ্যভাবে সরঞ্জামের ফুটো হওয়ার ঝুঁকি হ্রাস করে। স্পেসিফিকেশনের একটি সম্পূর্ণ পরিসর স্টকে উপলব্ধ, এবং আমরা বিশ্বব্যাপী ক্রেতাদের কাছ থেকে অনুসন্ধান এবং নমুনা অর্ডারকে স্বাগত জানাই।
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি (মি/সেকেন্ড) |
মাঝারি |
|
≤60 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
খনিজ-ভিত্তিক জলবাহী তেল, অগ্নি-প্রতিরোধী তরল (HFA/HFB), জল, ইত্যাদি। |
|
-20 থেকে +200 (FKM ও-রিং সহ) |

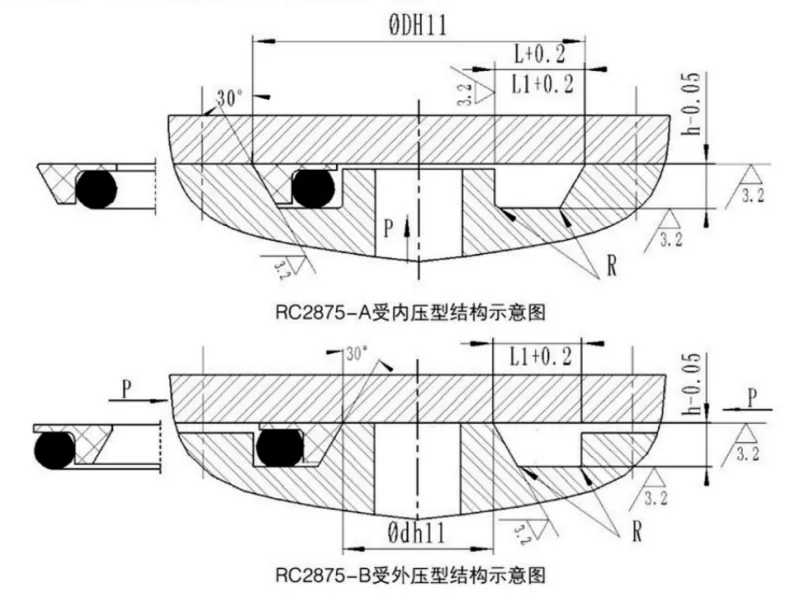

এই সিলটিতে একটি পা-আকৃতির প্রোফাইল এবং একটি ও-রিং সহ একটি পরিবর্তিত PTFE সিল রিং রয়েছে। চাপের মধ্যে, সীলের আঁকড়ে ধরার শক্তি বৃদ্ধি পায়—অর্থাৎ চাপ যত বেশি হবে, সিলিং কার্যক্ষমতা তত ভালো হবে। স্লাইড রিং-এর পা-আকৃতির সাইড ফ্ল্যাঞ্জ ডিজাইনের জন্য ধন্যবাদ, ও-রিংটিকে এক্সট্রুড হতে বাধা দেওয়া হয়, যার ফলে সীলটি উচ্চ এবং অতি-উচ্চ চাপ সহ্য করতে পারে।
প্যারামিটার সীমার মধ্যে সমস্ত স্পেসিফিকেশন উপলব্ধ।
|
বাইরের ব্যাস পরিসীমা D H11 |
খাঁজ গভীরতা h-0.05 |
খাঁজ প্রস্থ L+0.2 |
খাঁজ প্রস্থ L1 + 0.2 চাপ > 100 MPa |
কোণার ব্যাসার্ধ Rmax |
ও-রিং তারের ব্যাস করতে |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
প্যারামিটার সীমার মধ্যে সমস্ত স্পেসিফিকেশন উপলব্ধ।
|
অভ্যন্তরীণ ব্যাস পরিসীমা dh11 |
খাঁজ গভীরতা h-0.05 |
খাঁজ প্রস্থ L+0.2 |
খাঁজ প্রস্থ L1 + 0.2 চাপ > 100 MPa |
কোণার ব্যাসার্ধ Rmax |
ও-রিং তারের ব্যাস করতে |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
