ইনস্টলেশন কাঠামো এবং প্রয়োজনীয়তা
1. খাদ উপাদান: সাধারণত কার্বন ইস্পাত এবং স্টেইনলেস স্টীল ব্যবহার করা হয়. উচ্চ গতির জন্য, ক্রোম প্লেটিং পৃষ্ঠে প্রয়োগ করা হয়, HRC40-45।

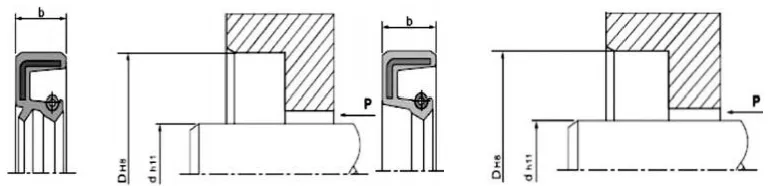

2. ঘূর্ণায়মান খাদ এবং খাঁজগুলির নকশা: খাদের পৃষ্ঠটি মসৃণ এবং গর্তমুক্ত হওয়া উচিত। সর্পিল মেশিনিং চিহ্ন একটি পাম্পিং প্রভাব তৈরি করতে পারে, যা ফুটো হতে পারে। এটি সুপারিশ করা হয় যে তেলের সীল মাউন্ট করার জায়গাটি Ra0.1-0.5µm এর পৃষ্ঠের রুক্ষতায় স্থল হতে হবে, ক্রমবর্ধমান গতির সাথে মসৃণ হয়ে উঠবে। ইনস্টলেশন এবং বিচ্ছিন্ন করার সহজতার জন্য, খাদ এবং খাঁজগুলি অবশ্যই চেম্ফার বা গোলাকার প্রান্ত দিয়ে ডিজাইন করা উচিত চিত্র 1 এবং 2 দেখুন।
|
সিলিং উচ্চতা b |
b1(0.85xb) মিমি |
b2(b+0.3) মিমি |
r সর্বোচ্চ |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
চিত্র 1. খাঁজ চেম্ফার নকশা
|
d |
d3 |
R |
|
<10 |
d-1.5 |
2 |
|
10~20 |
d-2.0 |
2 |
|
20~30 |
d-2.5 |
3 |
|
30~40 |
d-3.0 |
3 |
|
40~50 |
d-3.5 |
4 |
|
50~70 |
d-4.0 |
4 |
|
70~95 |
d-4.5 |
5 |
|
95~130 |
d-5.5 |
6 |
|
130~240 |
d-7.0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800~1250 |
d-18.0 |
16 |

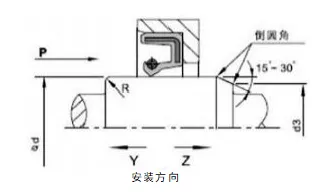

চিত্র 2 ঘূর্ণায়মান শ্যাফ্টের চেম্ফার ডিজাইন
ঘূর্ণমান খাদ ঠোঁট সীল কর্মক্ষমতা প্রভাবিত ফ্যাক্টর

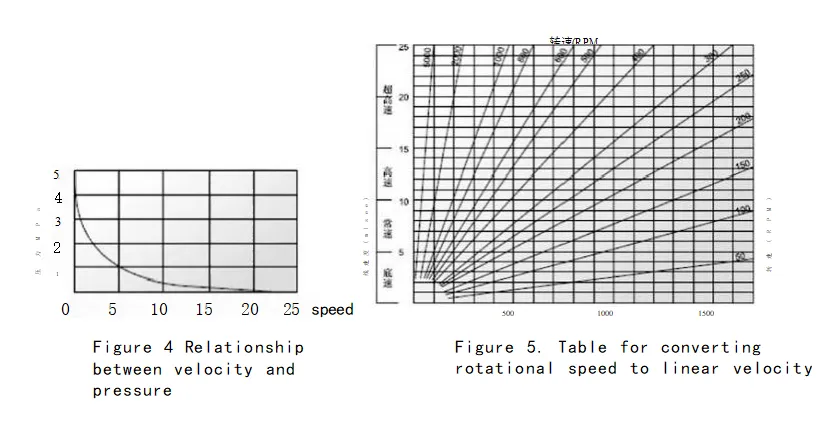

সিলিং প্রভাবকে প্রভাবিত করে এমন কয়েক ডজন কারণ রয়েছে। তেল সীল নিজেই, যেমন এর উপাদান এবং গঠন ছাড়াও, অন্যান্য কারণগুলি যেমন মাঝারি, তাপমাত্রা, চাপ, তৈলাক্তকরণ, গতি এবং পৃষ্ঠের রুক্ষতা সরাসরি সিলিং প্রভাবকে প্রভাবিত করে এবং এই কারণগুলি প্রায়শই একে অপরের সাথে যোগাযোগ করে। নিম্নলিখিত চার্ট শুধুমাত্র ব্যবহারকারীর রেফারেন্সের জন্য।

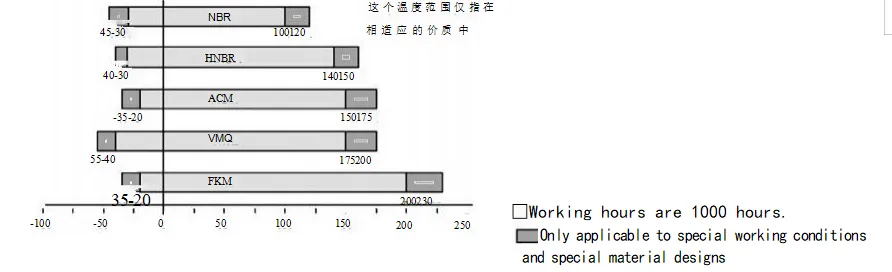

চিত্র 3. তেল সীল উপর তাপমাত্রা প্রভাব
ইনস্টলেশন: তেল সীলগুলির সঠিক কার্যকারিতার জন্য সাবধানে ইনস্টলেশন একটি পূর্বশর্ত।
|
ইনস্টলেশন ডায়াগ্রাম (গহ্বর ইনস্টলেশন) |
||
|
সঠিক ইনস্টলেশন পদ্ধতি |
প্রযোজ্য কাজের শর্ত |
ভুল ইনস্টলেশন পদ্ধতি |
|
|
এই পদ্ধতিটি শুধুমাত্র তখনই প্রযোজ্য যখন তেলের সিলের শেষ মুখ এবং গহ্বরের শেষ মুখটি ফ্লাশ হয়। যখন প্রেসিং সরঞ্জাম দ্রুত কাজ করে, তেল সীল সঠিকভাবে অবস্থান করা আবশ্যক; অন্যথায়, বিভ্রান্তি ঘটতে পারে। |
|
|
|
এই নকশাটি এমন পরিস্থিতিতে উপযুক্ত যেখানে তেল সীলের শেষ মুখটি গহ্বরের শেষ মুখের চেয়ে কম। এমনকি দ্রুত চাপ দিয়েও, তেলের সীলটি এখনও ভাল অবস্থানে থাকতে পারে। যাইহোক, এই ধরনের ফিক্সচারে রেডিয়াল পজিশনিং নেই, তাই প্রেসিং ডিভাইসের ফ্ল্যাট প্লেট এবং প্রেসার শ্যাফ্টের অক্ষীয় লম্বতা অবশ্যই একটি নির্দিষ্ট নির্ভুলতা অর্জন করতে হবে। |
|
|
|
এই পদ্ধতিটি এমন পরিস্থিতিতে উপযুক্ত যেখানে তেল সীলের শেষ মুখ গহ্বরের শেষ মুখের চেয়ে কম। দ্রুত সরঞ্জামে চাপ দেওয়ার সময়, তেলের সীলটি সঠিকভাবে অবস্থান করা হয়েছে তা নিশ্চিত করা অত্যন্ত গুরুত্বপূর্ণ; অন্যথায়, বিভ্রান্তি ঘটতে পারে। |
 |
|
|
এই পদ্ধতি শুধুমাত্র রক্ষণাবেক্ষণ বা সহজ ইনস্টলেশন অবস্থার জন্য উপযুক্ত যেখানে চাপ সরঞ্জাম অনুপলব্ধ। যেহেতু ইনস্টলেশনের সময় একেবারে অভিন্ন প্রেসিং অর্জন করা যায় না, বিভিন্ন ইনস্টলেশন সমস্যা অনিবার্য। এটি প্রাথমিকভাবে ইনস্টলেশনের সময় রেডিয়াল মিসলাইনমেন্ট প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে, যা তেল সীলকে বিকৃত করতে পারে বা ইনস্টলেশনের সময় বিরতির কারণে তেল সীল মেটিং অংশের (বাহ্যিক বৃত্ত) রাবারের ক্ষতি প্রতিরোধ করতে পারে। অতএব, এই ইনস্টলেশন পদ্ধতি সাধারণত সুপারিশ করা হয় না. |
|

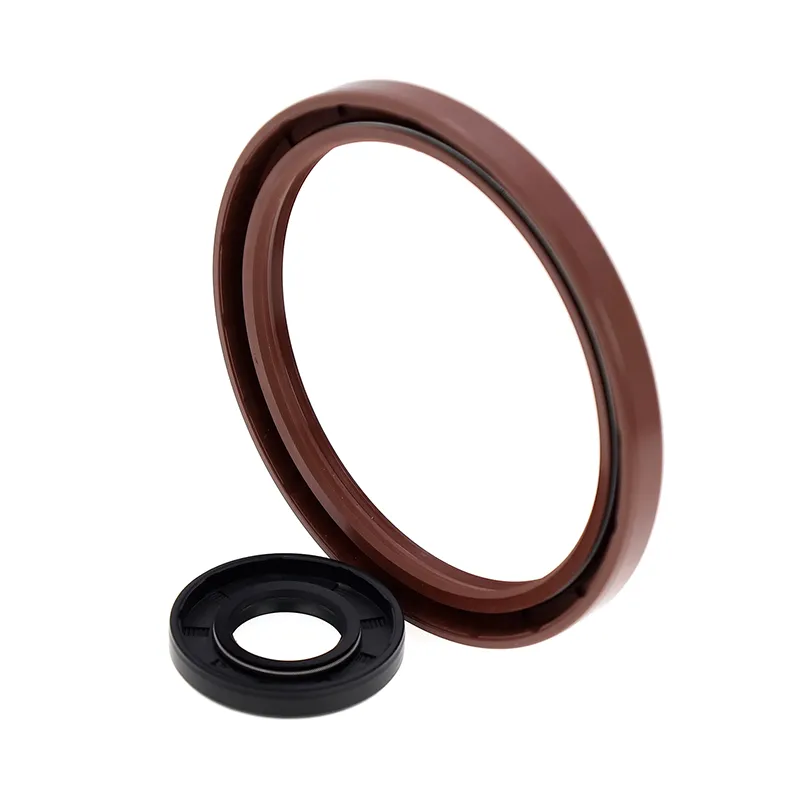

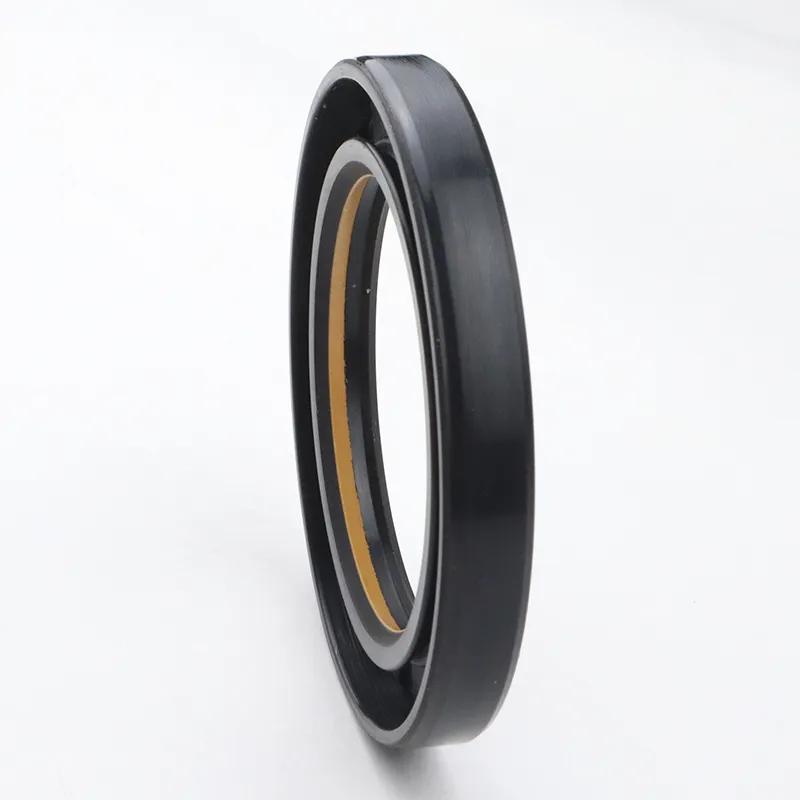

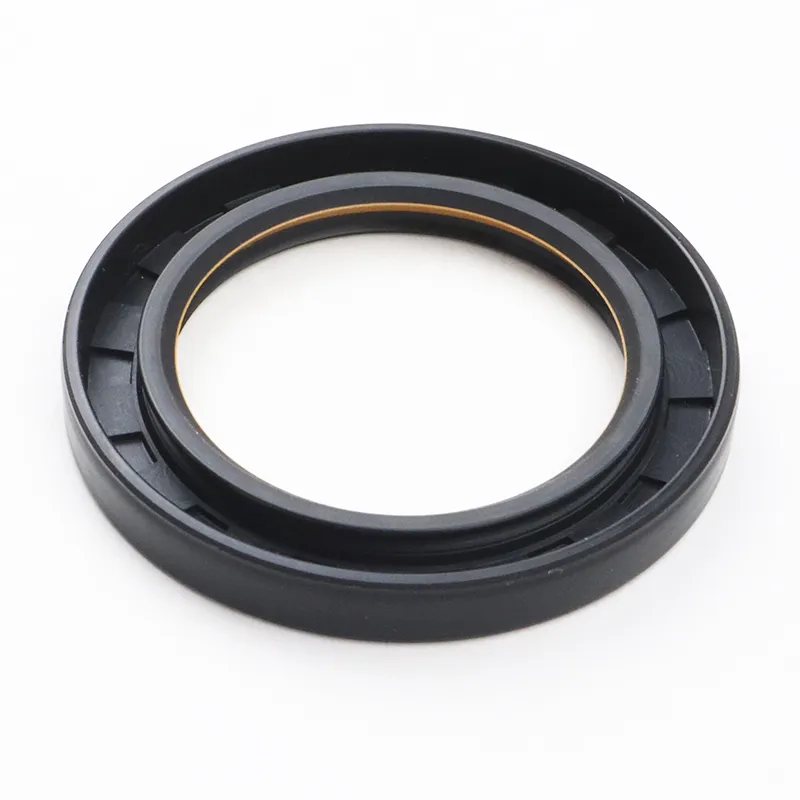

TC/SC/TB/SB তেল সীল

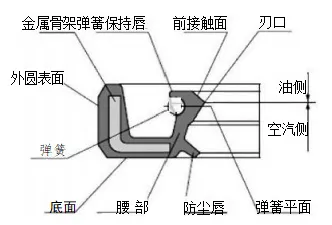

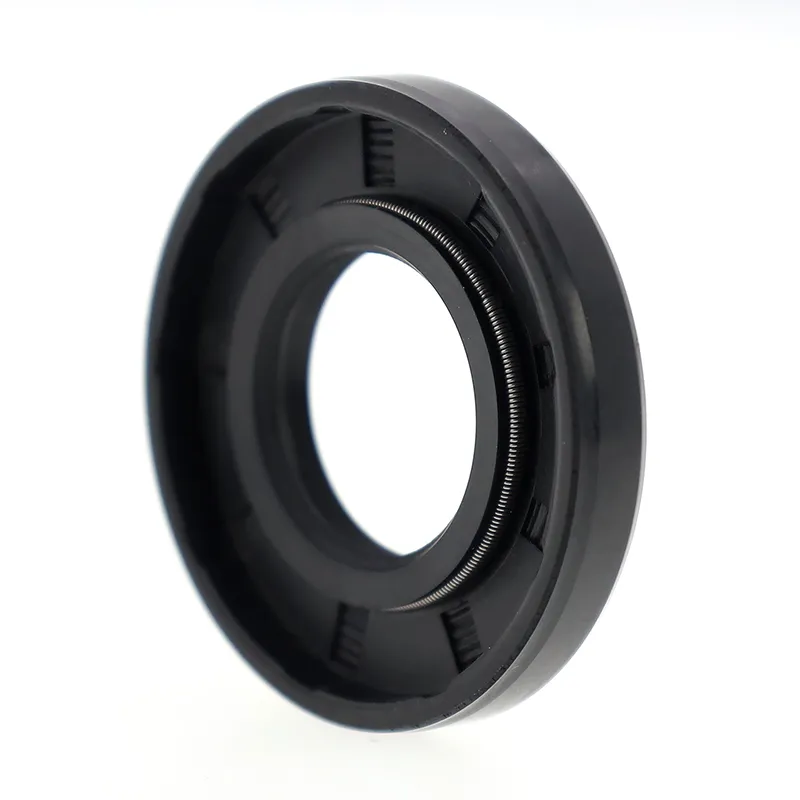

উভয়ই একটি ধাতব ফ্রেম, একটি স্প্রিং এবং একটি রাবার বডি নিয়ে গঠিত। ধাতব ফ্রেম সমর্থন প্রদান করে, এবং বসন্ত সিলিং ঠোঁটে রেডিয়াল বল প্রয়োগ করে। TC এবং TB উভয় মডেলেরই একটি ধুলোরোধী সহায়ক ঠোঁট রয়েছে, এটি অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে একপাশে সিলিং মাধ্যম থাকে এবং অন্য দিকে ধুলো থাকে। টিবি/এসবি মডেলগুলির একটি ধাতব বাইরের বৃত্ত থাকে, যা গহ্বরের মধ্যে তেল সীলকে আরও নিরাপদ এবং সুনির্দিষ্ট করে তোলে। যাইহোক, বাইরের বৃত্তের সিল করার ক্ষমতা কম-সান্দ্রতা এবং বায়বীয় মিডিয়ার জন্য সীমিত; অতএব, ইনস্টলেশন এবং ব্যবহারের সময় বাইরের বৃত্তে সিলান্ট প্রয়োগ করার পরামর্শ দেওয়া হয়।
|
ক্রস-বিভাগীয় আকৃতি |
মডেল |
আবেদন |
চাপ |
তাপমাত্রা |
গতি |
মাঝারি |
উপাদান |
|
|
টিসি |
সিলিং, ডাস্টপ্রুফ |
0.03MPa |
-30~+160 |
20m/s |
তৈলাক্তকরণ তেল এবং গ্রীস |
NBR/FKM + কার্বন ইস্পাত |
|
|
এসসি |
সিলিং |
|||||
|
|
টিবি |
সিলিং, ডাস্টপ্রুফ |
-30~+100 |
25মি/সেকেন্ড |
জল, তৈলাক্তকরণ তেল, গ্রীস |
এনবিআর + কার্বন ইস্পাত |
|
|
|
এসবি |
সিলিং |
অর্ডার মডেল TC-d*D*b
|
স্পেসিফিকেশন |
স্পেসিফিকেশন |
স্পেসিফিকেশন |
স্পেসিফিকেশন |
স্পেসিফিকেশন |
স্পেসিফিকেশন |
স্পেসিফিকেশন |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22.5*5.5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12.7*22.22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12.7*25.4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12.7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12.7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
