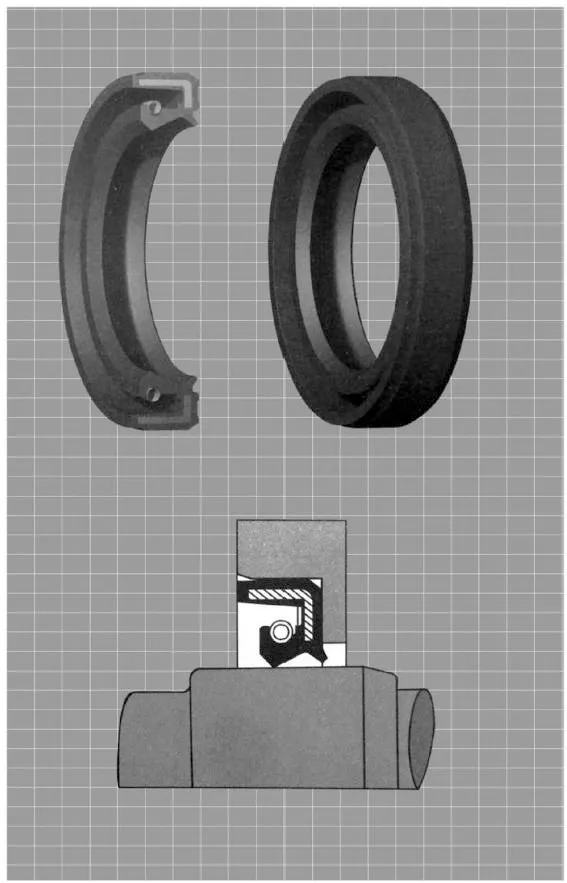

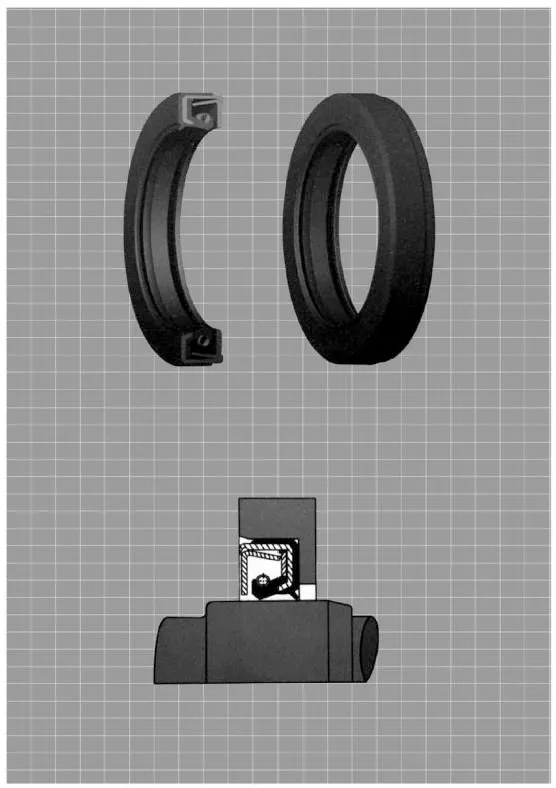

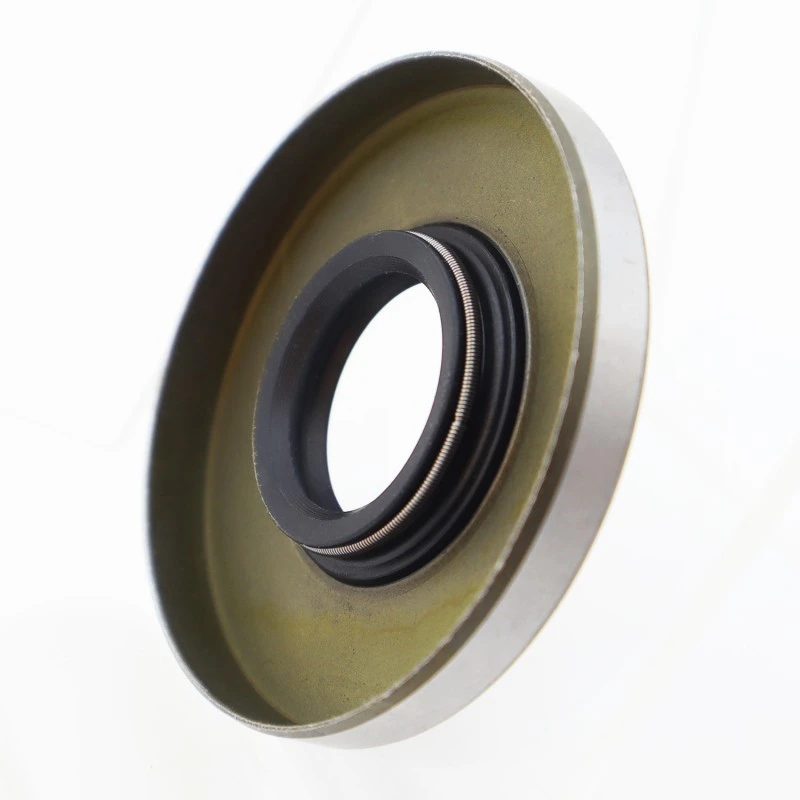

একটি কঙ্কাল তেলের সীল তিনটি অংশ নিয়ে গঠিত: একটি সিলিং বডি, একটি শক্তিশালী কঙ্কাল এবং একটি স্ব-আঁটসাঁট হেলিকাল স্প্রিং। স্থানের উপর নির্ভর করে সিলিং বডিটি আরও নীচে, কোমর, কাটিং প্রান্ত এবং সিলিং ঠোঁটে বিভক্ত। সাধারণত, তার মুক্ত অবস্থায়, একটি কঙ্কাল তেল সীলের অভ্যন্তরীণ ব্যাস শ্যাফ্টের ব্যাসের চেয়ে ছোট, একটি নির্দিষ্ট "হস্তক্ষেপ ফিট" প্রদর্শন করে।
অতএব, যখন সিল সিট এবং শ্যাফ্টের মধ্যে তেলের সীল ঢোকানো হয়, তখন সীল কাটিয়া প্রান্তের স্থিতিস্থাপকতা এবং স্ব-আঁটসাঁট হেলিকাল স্প্রিংয়ের সংকোচন বল শ্যাফ্টে একটি রেডিয়াল ক্ল্যাম্পিং বল তৈরি করে, যার ফলে সর্বোত্তম সিলিং কার্যকারিতা হয়।
উপাদান
এনবিআর (নাইট্রিল বুটাডিন রাবার)
মাঝারি
ভিত্তিক হাইড্রোলিক তেল
অপারেটিং তাপমাত্রা
-25°C থেকে +100°C
গতি
-
অপারেটিং চাপ
0.3 এমপিএ
উপাদান কঠোরতা
-
|

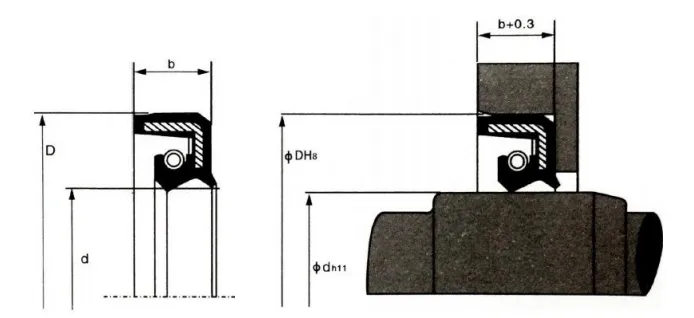

মডেল |
d |
D |
b |
অর্ডার মডেল |
|
আরসিটিসিভি |
7 |
20 |
7 |
RCTCV-7 |
|
আরসিটিসিভি |
8 |
18 |
7 |
RCTCV-8 |
|
আরসিটিসিভি |
8 |
22 |
7 |
RCTCV-8A |
|
আরসিটিসিভি |
10 |
25 |
7 |
RCTCV-10 |
|
আরসিটিসিভি |
12 |
25 |
7 |
RCTCV-12 |
|
আরসিটিসিভি |
13 |
28 |
7 |
RCTCV-13 |
|
আরসিটিসিভি |
14 |
28 |
7 |
RCTCV-14 |
|
আরসিটিসিভি |
15 |
30 |
7 |
RCTCV-15 |
|
আরসিটিসিভি |
16 |
30 |
7 |
RCTCV-16 |
|
আরসিটিসিভি |
17 |
35 |
8 |
RCTCV-17 |
|
আরসিটিসিভি |
18 |
35 |
8 |
RCTCV-18 |
|
আরসিটিসিভি |
19 |
35 |
8 |
RCTCV-19 |
|
আরসিটিসিভি |
20 |
32 |
8 |
RCTCV-20 |
|
আরসিটিসিভি |
20 |
40 |
11 |
RCTCV-20A |
|
আরসিটিসিভি |
22 |
35 |
8 |
RCTCV-22 |
|
আরসিটিসিভি |
22 |
42 |
11 |
RCTCV-22A |
|
আরসিটিসিভি |
23 |
42 |
11 |
RCTCV-23 |
|
আরসিটিসিভি |
24 |
40 |
8 |
RCTCV-24 |
|
আরসিটিসিভি |
25 |
40 |
8 |
RCTCV-25 |
|
আরসিটিসিভি |
25 |
45 |
11 |
RCTCV-25A |
|
আরসিটিসিভি |
26 |
42 |
8 |
RCTCV-26 |
|
আরসিটিসিভি |
27 |
47 |
11 |
RCTCV-27 |
|
আরসিটিসিভি |
28 |
48 |
11 |
RCTCV-28 |
|
আরসিটিসিভি |
30 |
42 |
7 |
RCTCV-30 |
|
আরসিটিসিভি |
30 |
50 |
11 |
RCTCV-30A |
|
আরসিটিসিভি |
32 |
52 |
11 |
RCTCV-32 |
|
আরসিটিসিভি |
34 |
54 |
11 |
RCTCV-34 |
|
আরসিটিসিভি |
35 |
55 |
11 |
RCTCV-35 |
|
আরসিটিসিভি |
38 |
58 |
11 |
RCTCV-38 |
|
আরসিটিসিভি |
40 |
62 |
11 |
RCTCV-40 |
|
আরসিটিসিভি |
42 |
65 |
12 |
RCTCV-42 |
|
আরসিটিসিভি |
45 |
68 |
12 |
RCTCV-45 |
|
আরসিটিসিভি |
48 |
70 |
12 |
RCTCV-48 |
|
আরসিটিসিভি |
50 |
72 |
12 |
RCTCV-50 |
|
আরসিটিসিভি |
52 |
75 |
12 |
RCTCV-52 |
|
আরসিটিসিভি |
55 |
78 |
12 |
RCTCV-55 |
|
আরসিটিসিভি |
58 |
80 |
12 |
RCTCV-58 |
|
আরসিটিসিভি |
60 |
82 |
12 |
RCTCV-60 |
|
আরসিটিসিভি |
62 |
85 |
12 |
RCTCV-62 |
RCTCN ডাবল-লিপ হাই-প্রেশার অয়েল সিল
সংক্ষিপ্ত বিবরণ: সামগ্রিক চাপ-প্রতিরোধী কঙ্কালের নকশা ঠোঁটের বিকৃতি কমিয়ে দেয়, এটি চাপ প্রয়োগে ঘূর্ণায়মান শ্যাফ্টগুলিকে সিল করার জন্য উপযুক্ত করে তোলে।
উপকরণ: এনবিআর (নাইট্রিল বুটাডিন রাবার)
মিডিয়া: পেট্রোলিয়াম-ভিত্তিক জলবাহী তেল
অপারেটিং তাপমাত্রা (°C): -25 থেকে +100
গতি:-
অপারেটিং চাপ: 1 MPa
উপাদান কঠোরতা: -
কেন রুইচেন বেছে নিন?
ব্যাপক পরীক্ষার ব্যবস্থা: আমাদের রয়েছে একটি ব্যাপক উপকরণ এবং পণ্য পরীক্ষার পরীক্ষাগার, যার মধ্যে রয়েছে:
● উপাদান যান্ত্রিক সম্পত্তি পরীক্ষা (টেনসাইল টেস্টিং মেশিন, ইত্যাদি)।
● জলবাহী সীল কর্মক্ষমতা, জীবনকাল, এবং ঘূর্ণমান সীল জন্য ডেডিকেটেড টেস্টিং বেঞ্চ.
● উচ্চ-চাপের সীলগুলির জন্য বিশেষায়িত পরীক্ষার ক্ষমতা, 200 MPa-এর বেশি চাপে শুরু প্রতিরোধ, কর্মক্ষমতা এবং স্থায়িত্ব পরীক্ষা করতে সক্ষম।
প্রামাণিক যোগ্যতা এবং সম্মান: আমরা একটি জাতীয় উচ্চ প্রযুক্তির উদ্যোগ এবং একটি প্রাদেশিক-স্তরের "বিশেষ, পরিমার্জিত এবং উদ্ভাবনী" এন্টারপ্রাইজ, 40 টিরও বেশি জাতীয় পেটেন্ট (একাধিক উদ্ভাবনের পেটেন্ট সহ) ধারণ করে৷
শিল্প অবদান: আমরা চীন হাইড্রোলিক এবং বায়ুসংক্রান্ত সীল শিল্প সমিতির সদস্য এবং শিল্পে একটি বিডিং ইউনিট হিসাবে পরিবেশন করে জাতীয় মানগুলির খসড়া তৈরিতে অংশগ্রহণ করি।
