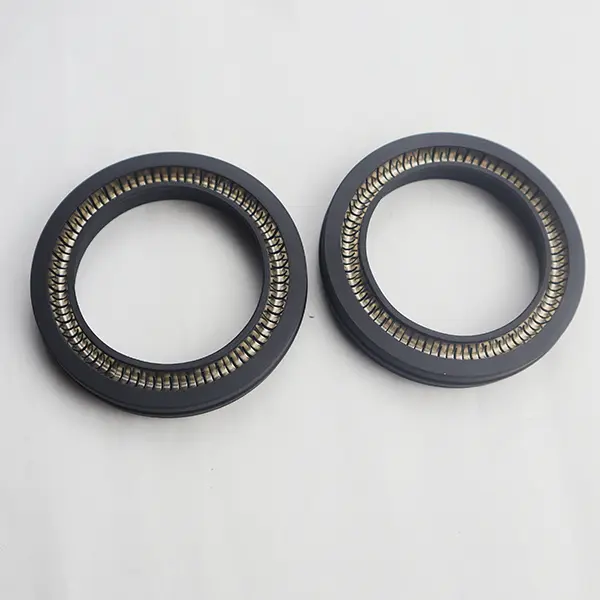

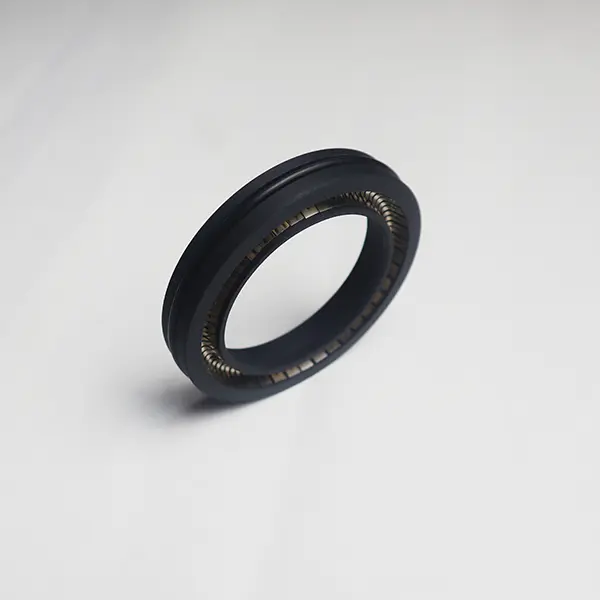

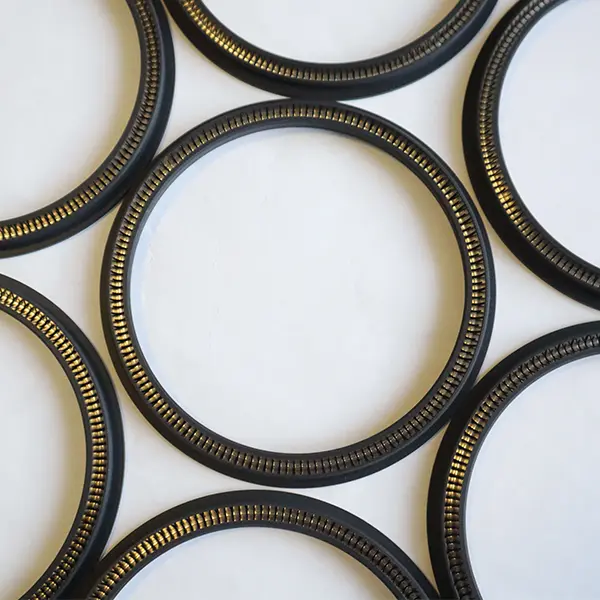

রোটারি স্প্রিং-এনার্জাইজড সিলগুলির মধ্যে মূলত দুটি প্রকার রয়েছে: আরসি 2055 এবং আরসি 2056। রুইচেন সিলস বহু বছর ধরে সিল পণ্যগুলির বিকাশ এবং উত্পাদন অধ্যয়ন করে আসছে। বিভিন্ন পরিস্থিতি এবং বিভিন্ন প্রয়োজন অনুসারে, এটি আরও বিশদ নকশাগুলি নিখুঁত করেছে।

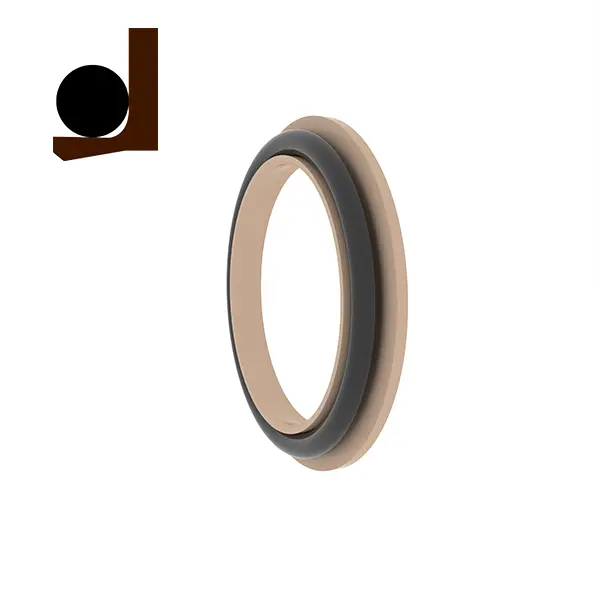

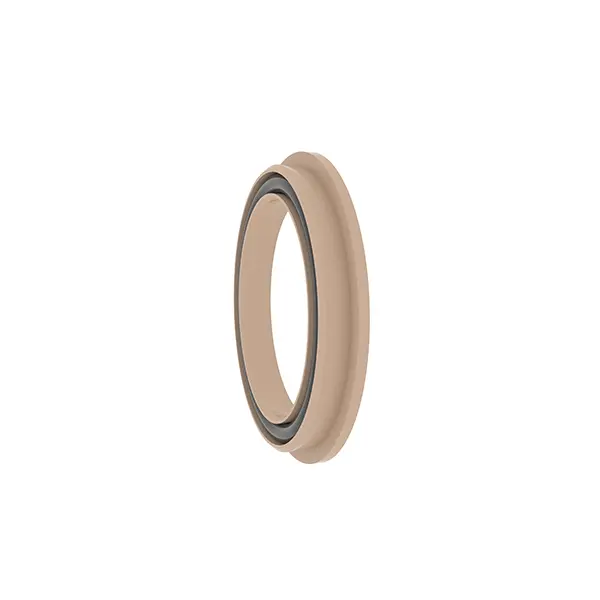

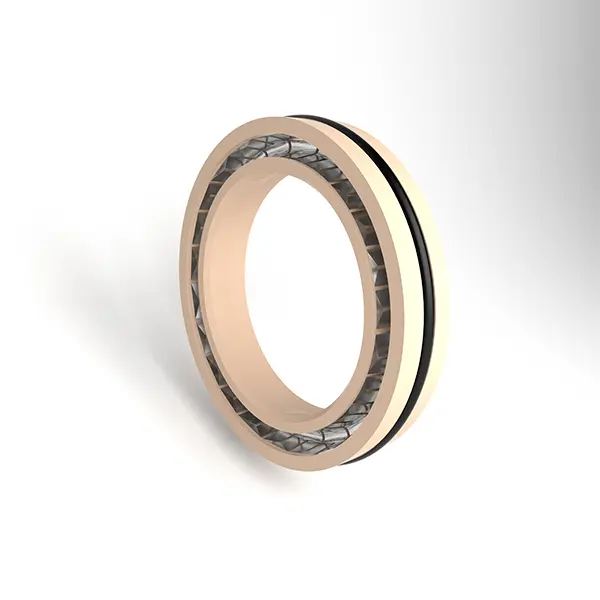

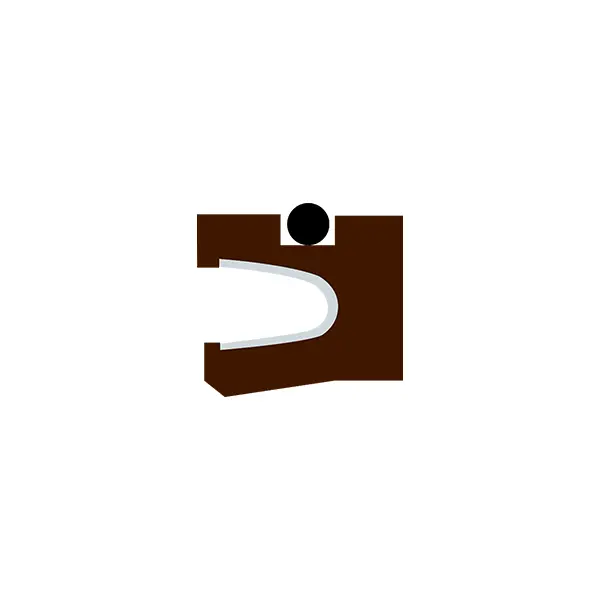

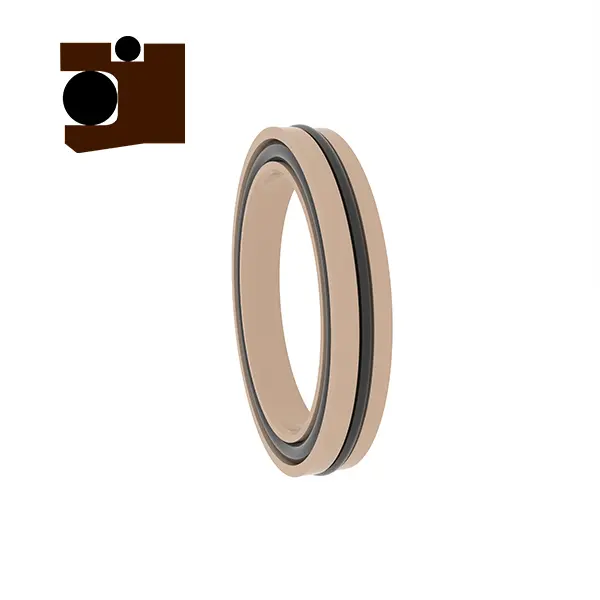

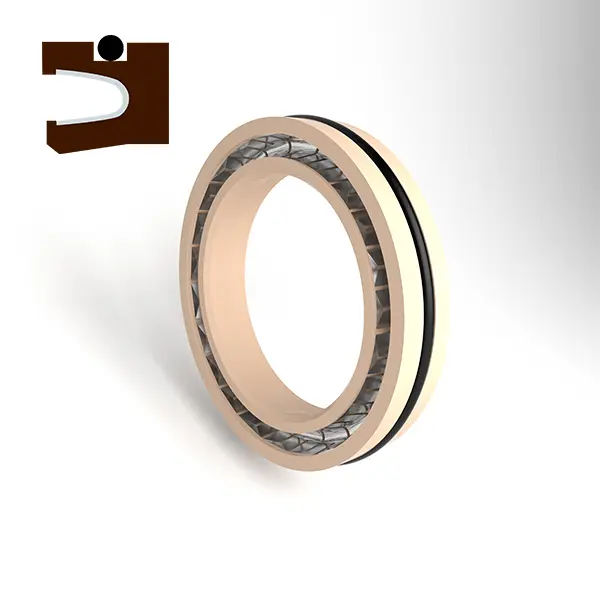

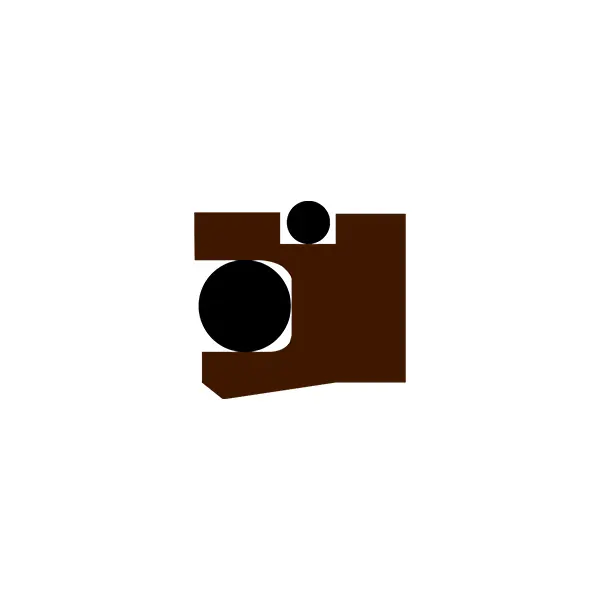

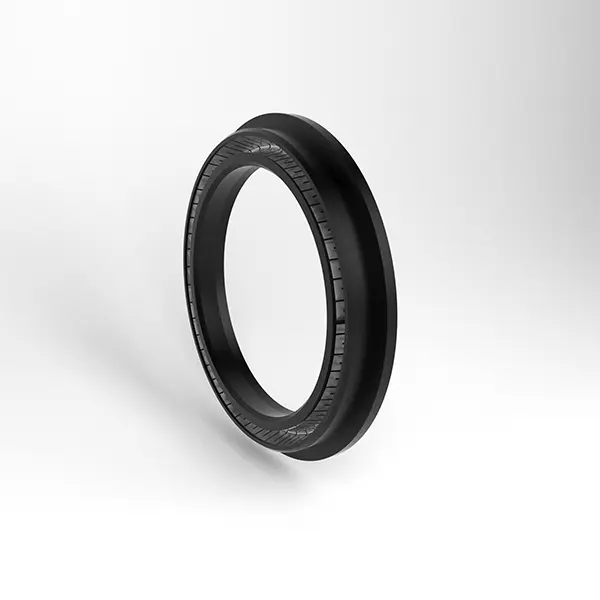

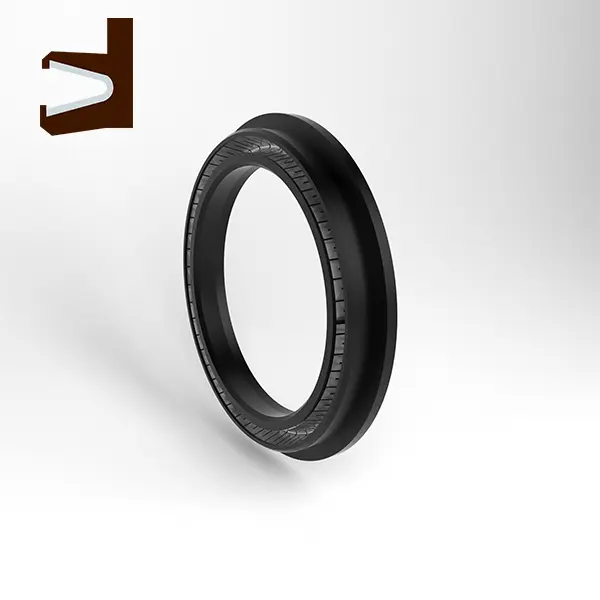

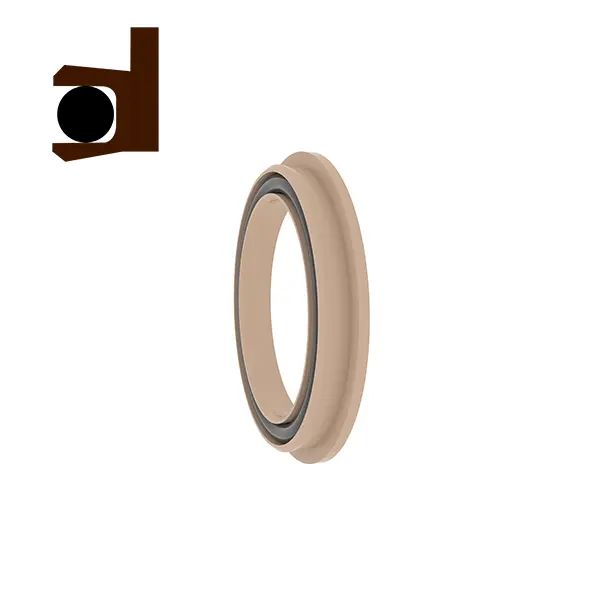

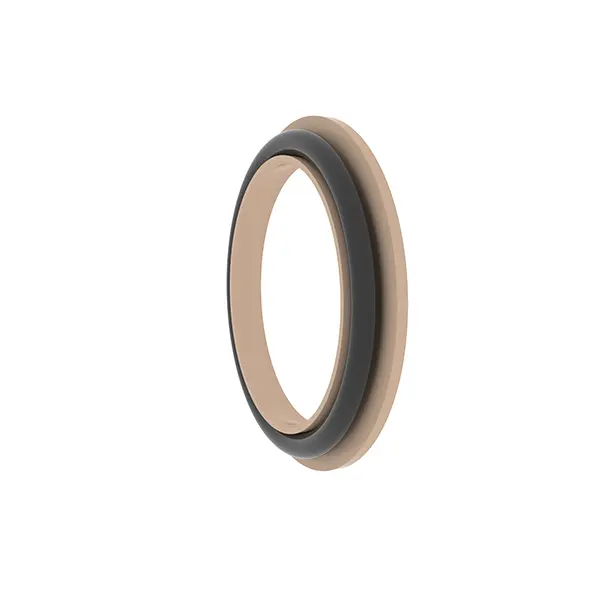

আরসি 2055 একটি রোটারি প্যান-প্লাগ সিল, আরসি 2055-বি একটি ঘূর্ণমান দাঁতযুক্ত সিল, এবং আরসি 2055-সি একটি ঘূর্ণমান ওয়াই-আকৃতির সংমিশ্রণ সীল। তিনটির খাঁজগুলি বিনিময়যোগ্য। এগুলি ঘোরানো শ্যাফ্টগুলিতে প্রয়োগ করা একমুখী চাপ সহ উচ্চ-ফাংশন সিল। এর মধ্যে, আরসি 2055 রোটারি প্যান-প্লাগ সিলটি স্টেইনলেস স্টিল স্প্রিংস এবং উচ্চ-ফাংশন প্লাস্টিকের সমন্বয়ে গঠিত। আরসি 2055-বি এবং আরসি 2055-সি ব্যবহার করার সময়, ম্যাচিং ইলাস্টোমার উপকরণগুলি যুক্তিসঙ্গতভাবে নির্বাচন করা প্রয়োজন।

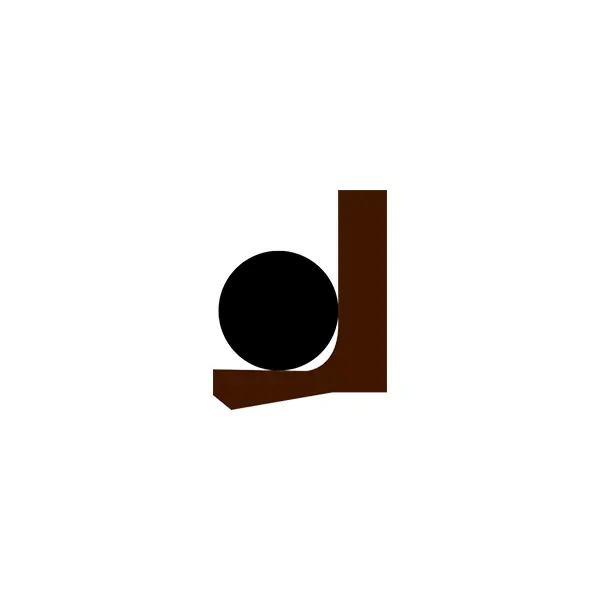

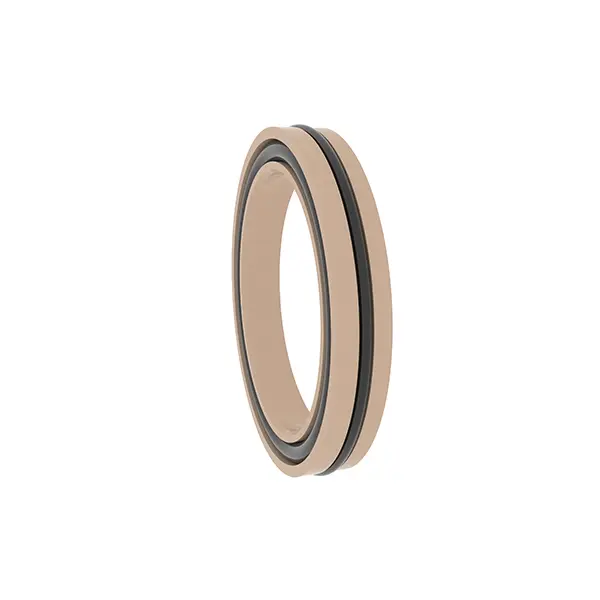

আরসি 2056 একটি রোটারি প্যান-প্লাগ সিল, এবং আরসি 2056-বি একটি রোটারি ওয়াই-আকৃতির সংমিশ্রণ সিল। খাঁজগুলিও বিনিময় করা যায়। এটি ঘোরানো শ্যাফ্টগুলিতে ব্যবহারের জন্যও উপযুক্ত। এর মধ্যে, আরসি 2056 রোটারি প্যান-প্লাগ সিলটি স্টেইনলেস স্টিল স্প্রিংস এবং উচ্চ-ফাংশন প্লাস্টিকের সমন্বয়ে গঠিত। আরসি 2056-বি ব্যবহার করার সময় এবং এটি যুক্তিসঙ্গতভাবে ম্যাচিং ইলাস্টোমার উপকরণগুলি নির্বাচন করা প্রয়োজন।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
পণ্য বৈশিষ্ট্য:
উচ্চ কার্যকারিতা: স্টেইনলেস স্টিল স্প্রিংস এবং উচ্চ-ফাংশন প্লাস্টিকগুলি দুর্দান্ত সিলিং পারফরম্যান্স এবং স্থায়িত্ব নিশ্চিত করার জন্য একত্রিত করা হয়।
বিনিময়যোগ্যতা: সিরিজের পণ্যগুলির খাঁজ নকশা একই, যা বিভিন্ন কাজের পরিস্থিতিতে আন্তঃসংযোগযোগ্যতা এবং নমনীয় অভিযোজনকে সক্ষম করে।
ব্যাপকভাবে প্রযোজ্য: বিভিন্ন শিল্প চাহিদা মেটাতে ঘোরানো শ্যাফ্টের একমুখী চাপ সিলিংয়ের জন্য উপযুক্ত।
Al চ্ছিক ইলাস্টোমার্স: আরসি 2055-বি, আরসি 2055-সি এবং আরসি 2056-বি অভিযোজনযোগ্যতা উন্নত করতে কাজের শর্ত অনুযায়ী ম্যাচিং ইলাস্টোমার উপকরণগুলির নির্বাচনকে সমর্থন করে।
অ্যাপ্লিকেশন পরিস্থিতি:
ঘোরানো শ্যাফ্টের একমুখী চাপ সিলিং শিল্প সরঞ্জাম, প্রকৌশল যন্ত্রপাতি, জলবাহী সিস্টেম ইত্যাদির জন্য উপযুক্ত
এমন অনুষ্ঠানগুলি যেখানে উচ্চ-ফাংশন সিলিং প্রয়োজন, যেমন পেট্রোকেমিক্যালস, শক্তি সরঞ্জাম, ভারী যন্ত্রপাতি ইত্যাদি ইত্যাদি
প্রযুক্তিগত সুবিধা:
স্টেইনলেস স্টিল স্প্রিংস দীর্ঘমেয়াদী সিলিং প্রভাব নিশ্চিত করতে স্থিতিশীল রেডিয়াল শক্তি সরবরাহ করে।
উচ্চ-ফাংশন প্লাস্টিক এবং ইলাস্টোমার উপকরণগুলির সংমিশ্রণ উচ্চ চাপ এবং উচ্চ গতির কাজের অবস্থার জন্য উপযুক্ত।
খাঁজ বিনিময়যোগ্য ডিজাইন ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজতর করে এবং ব্যবহারের ব্যয় হ্রাস করে।
ব্যবহারের পরামর্শ:
নির্দিষ্ট কাজের শর্ত অনুযায়ী উপযুক্ত সিল মডেল এবং ইলাস্টোমার উপাদান নির্বাচন করুন।
সিলের ক্ষতি এড়াতে ইনস্টলেশন চলাকালীন খাঁজটি পরিষ্কার রয়েছে তা নিশ্চিত করুন।
Rc2055
প্রযোজ্য কাজের শর্ত (সীমাবদ্ধ মানগুলি একই সময়ে উপস্থিত হওয়া উচিত নয়)
| চাপ (এমপিএ) | তাপমাত্রা (℃) | গতি (মেসার্স) | মাধ্যম | |||
| ≤35 | Rc2055 | আরসি 2055-বি/সি | Rc2055 | আরসি 2055-বি | আরসি 2055-সি | প্রায় সমস্ত তরল এবং গ্যাস মিডিয়া |
| -200 ~+250 | -35 ~+250 | <2 মি/এস | <6 মি/এস | <2 মি/এস | ||
উপাদান নির্বাচন
1। ম্যাচিং ও-রিং উপকরণগুলি নির্বাচন করা যেতে পারে: আরও 1 নাইট্রাইল রাবার (এনবিআর), আরও 2 ফ্লুরোরবারবার (এফকেএম), ইত্যাদি
2। সিলিং রিং মেটেরিয়ালস: পিটিএফই 1, পিটিএফই 2, পিটিএফই 3, পিটিএফই 4, ইউপিই, পিকে 1, পিকে 2 ইত্যাদি

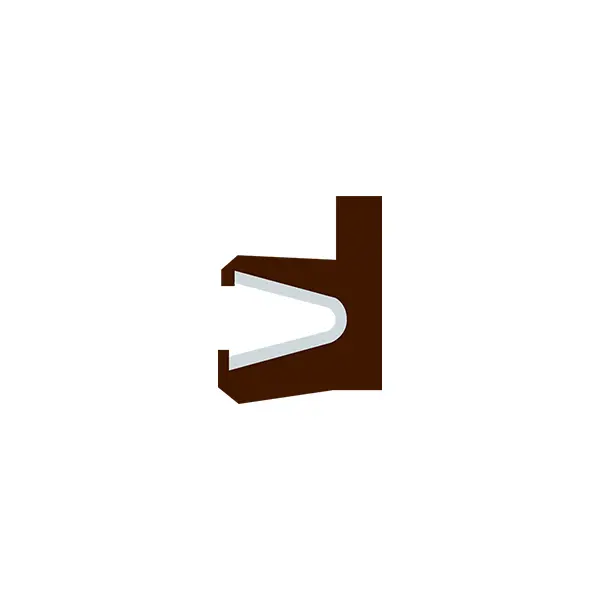

3। স্টেইনলেস স্টিল বসন্ত: ভি-আকৃতির বসন্ত।
অর্ডার উদাহরণ
RC2055- 40-PTFE4+V শ্যাফ্ট ব্যাস 40, সিলিং রিং উপাদান পিটিএফই 4, স্টেইনলেস স্টিল স্প্রিং ভি-আকৃতির বসন্ত
RC2055-B-40-PTFE4+R02 শ্যাফ্ট ব্যাস 40 হয়, সিলিং রিং উপাদান পিটিএফ 4
RC2055-C-40-PTFE4+R02 শ্যাফ্ট ব্যাস 40 হয়, সিলিং রিং উপাদান পিটিএফই 4 হয়, ম্যাচিং ও-রিং ফ্লুরোরবারবারব্বার হয়

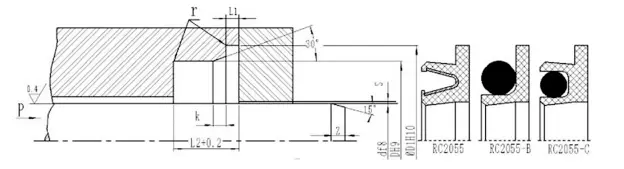

স্পেসিফিকেশন প্যারামিটার সারণী (প্যারামিটার পরিসরের মধ্যে সমস্ত স্পেসিফিকেশন উপলব্ধ)
| রড ব্যাসের পরিসীমা ডি এফ 8 | খাঁজ ব্যাস DH9 | খাঁজ ব্যাস D1H10 | প্রান্ত গভীরতা এল 1 | খাঁজ প্রস্থ এল | চ্যাম্পার কে আমদানি করুন | রেডিয়াল ক্লিয়ারেন্স এস সর্বোচ্চ | চাম্পার দৈর্ঘ্য | আর সর্বোচ্চ | |
| 10 এমপিএ | 20 এমপিএ | ||||||||
| 5 ~ 19.9 | ডি+5 | ডি+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | ডি+7 | ডি+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | ডি+10.5 | ডি+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | ডি+14 | ডি+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
দ্রষ্টব্য: এটি সুপারিশ করা হয় যে ঘোরানো শ্যাফ্টের পৃষ্ঠের কঠোরতা এইচআরসি ≥ 58 হওয়া উচিত।

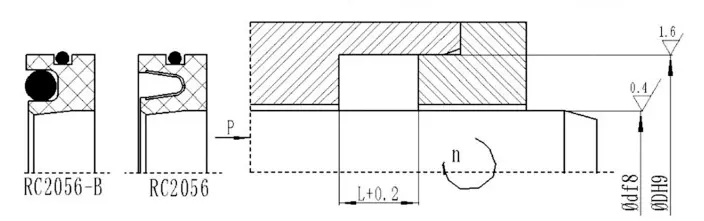

Rc2056
প্রযোজ্য কাজের শর্ত (সীমাবদ্ধ মানগুলি একই সময়ে উপস্থিত হওয়া উচিত নয়)
| চাপ (এমপিএ) | তাপমাত্রা (℃) | গতি (মেসার্স) | মাধ্যম | ||
| ≤2 | Rc2056 | আরসি 2056-বি | Rc2056 | আরসি 2056-বি | প্রায় সমস্ত তরল এবং গ্যাস মিডিয়া |
| -200 ~+250 | -35 ~+250 | <14 মি/এস | <6 মি/এস | ||
উপাদান নির্বাচন
1। ম্যাচিং ও-রিং উপকরণগুলি নির্বাচন করা যেতে পারে: আরও 1 নাইট্রাইল রাবার (এনবিআর), আরও 2 ফ্লুরোরবারবার (এফকেএম), ইত্যাদি
2। সিলিং রিং মেটেরিয়ালস: পিটিএফই 1, পিটিএফই 2, পিটিএফই 3, পিটিএফই 4, ইউপিই, পিকে 1, পিকে 2 ইত্যাদি 3। স্টেইনলেস স্টিল বসন্ত: ভি-আকৃতির বসন্ত।
অর্ডার উদাহরণ
আরসি 2056-40*62*8-পিটিএফই 4+ভি ডি*ডি*এল, সিলিং রিং উপাদানটি পিটিএফই 4, এবং স্টেইনলেস স্টিল স্প্রিং একটি ভি-আকৃতির বসন্ত RC2056-B-40*62*8-PTFE4+R02 d*D*L, the sealing ring material is PTFE4, and the matching O-ring is fluororubber
