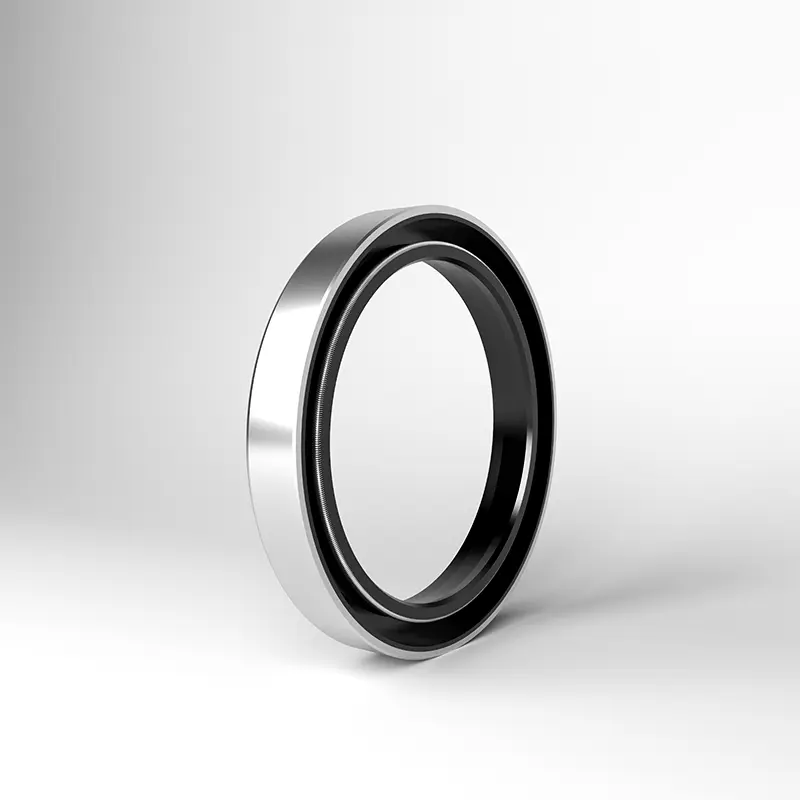

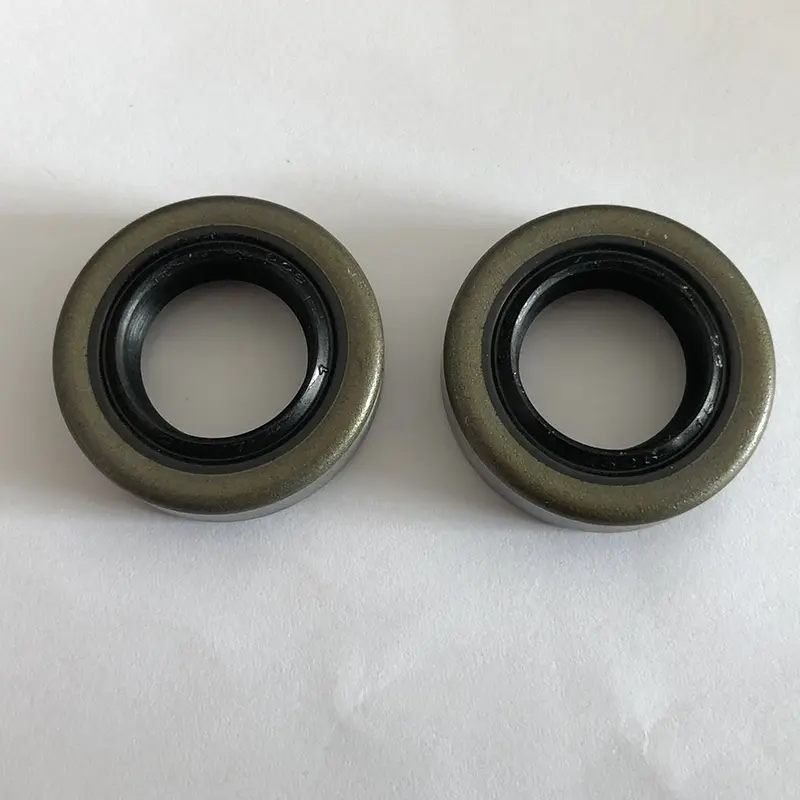

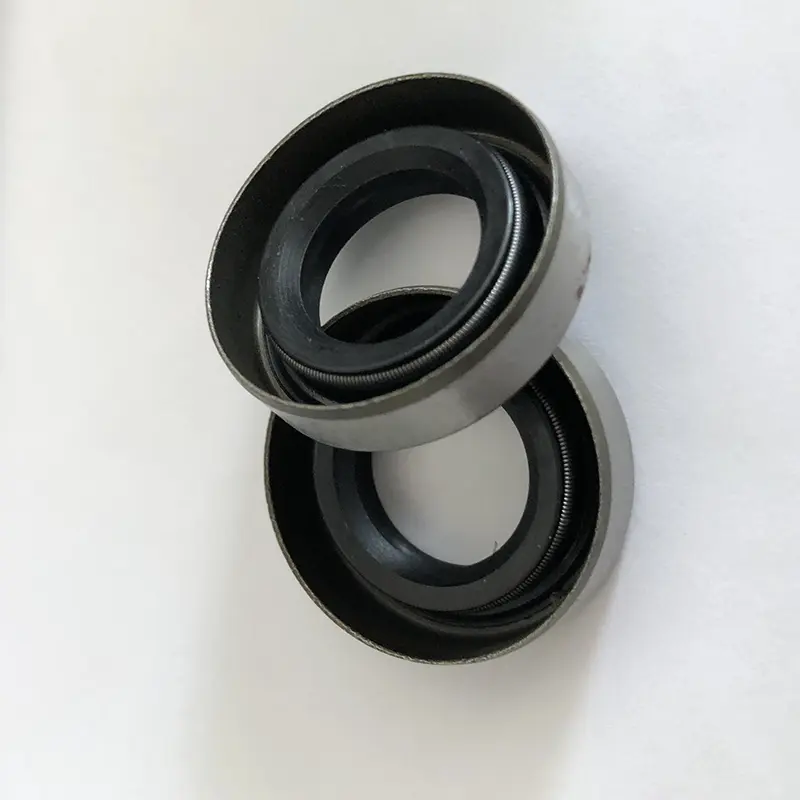

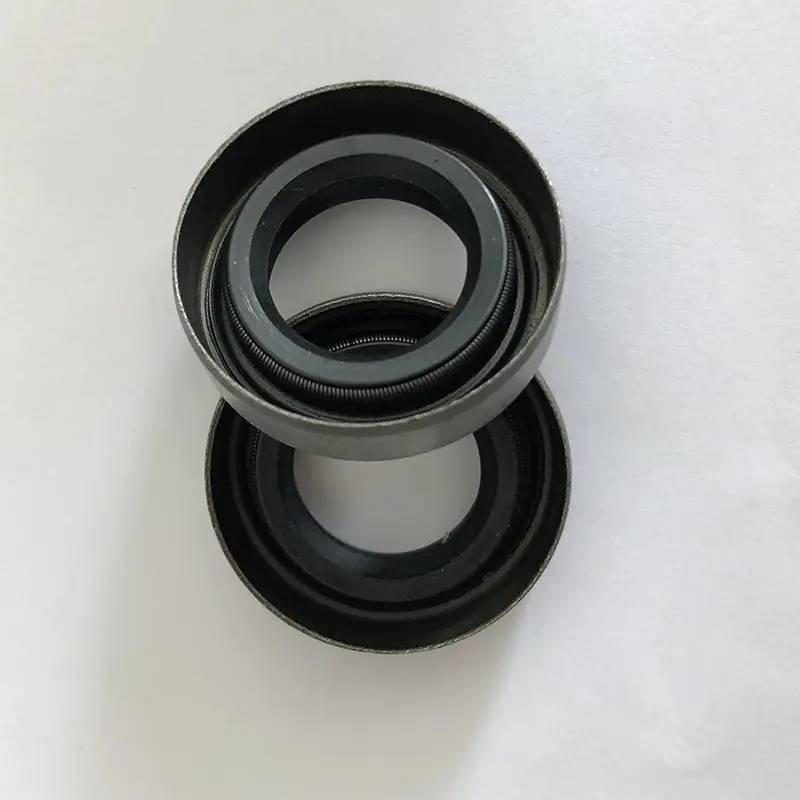

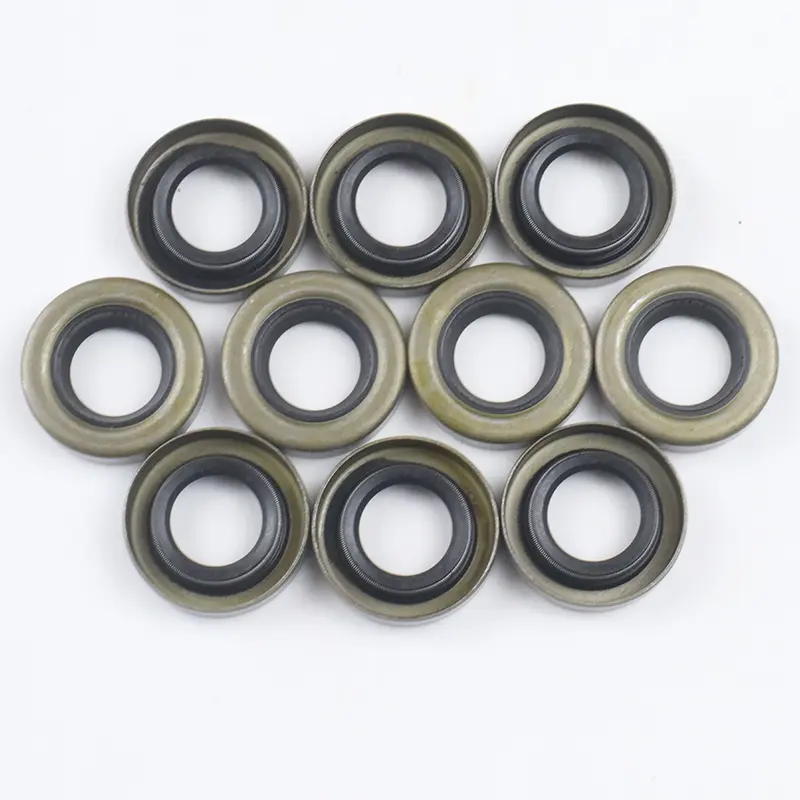

ঘোরানো শ্যাফ্ট ঠোঁট সিলগুলি, সাধারণত তেল সিল হিসাবে পরিচিত, ঘোরানো বিয়ারিং সিটে ইনস্টল করা হয় এবং ঘোরানো শ্যাফ্টের সাথে আপেক্ষিক গতি উত্পাদন করে। ধাতব ফ্রেম একটি সহায়ক ভূমিকা পালন করে এবং বসন্তটি তৈলাক্তকরণ তেল ফুটো এবং বাহ্যিক ময়লার অনুপ্রবেশ রোধ করতে সিলিং লিপে রেডিয়াল প্রিলোড প্রয়োগ করে।

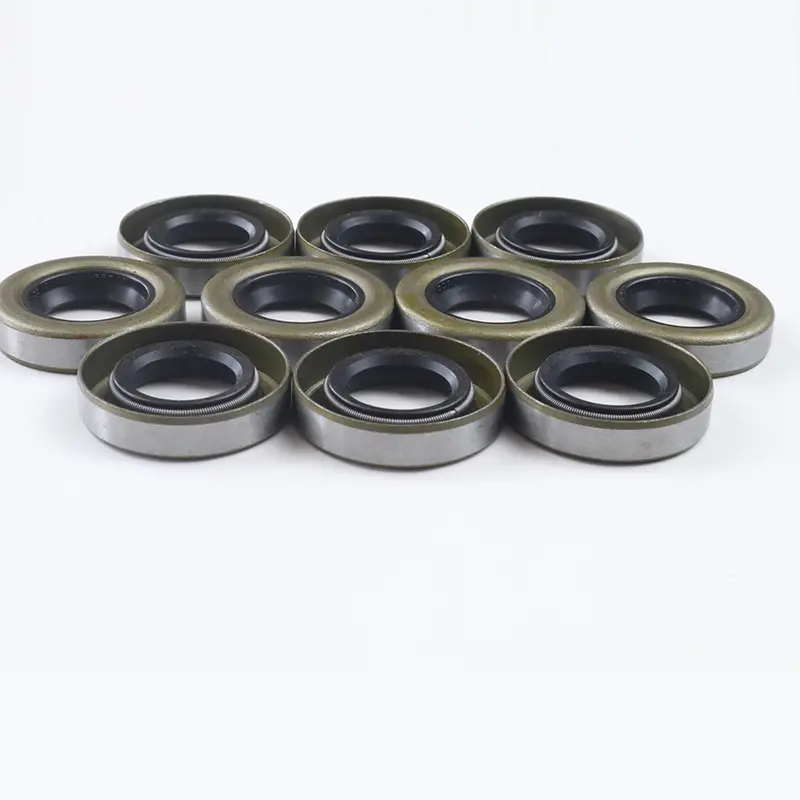

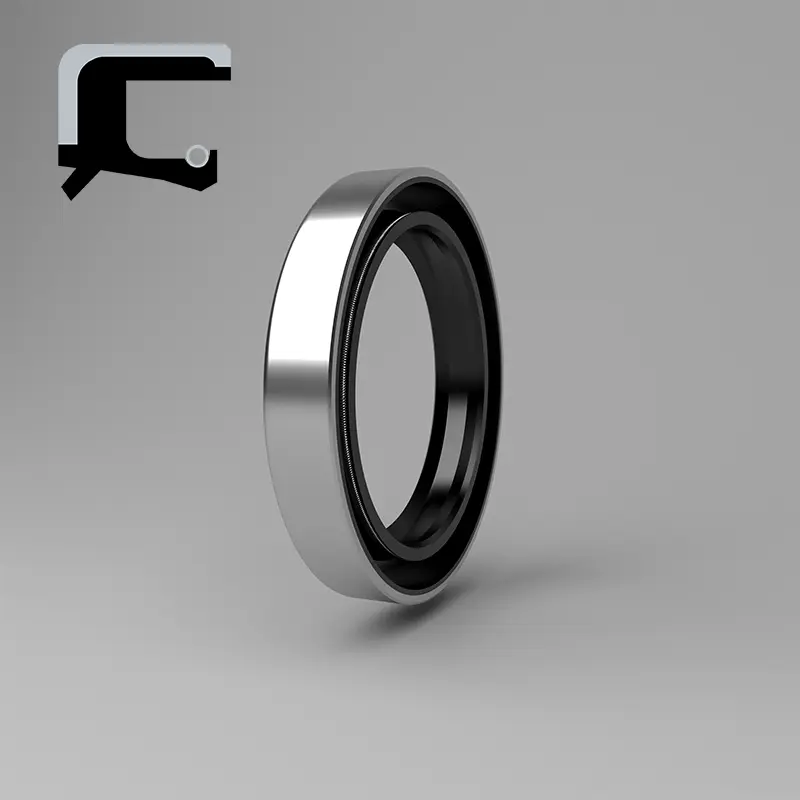

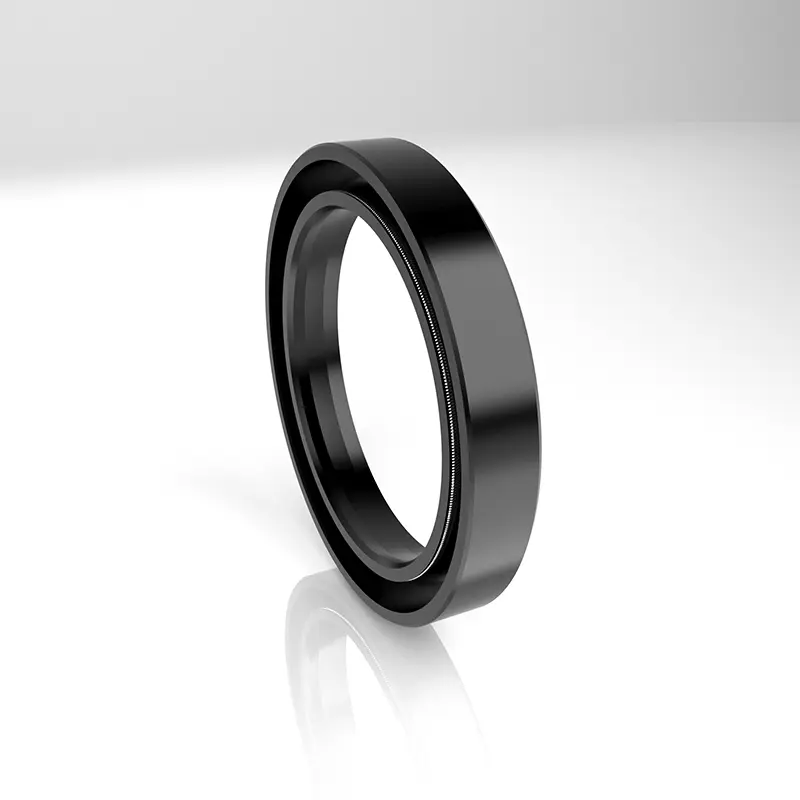

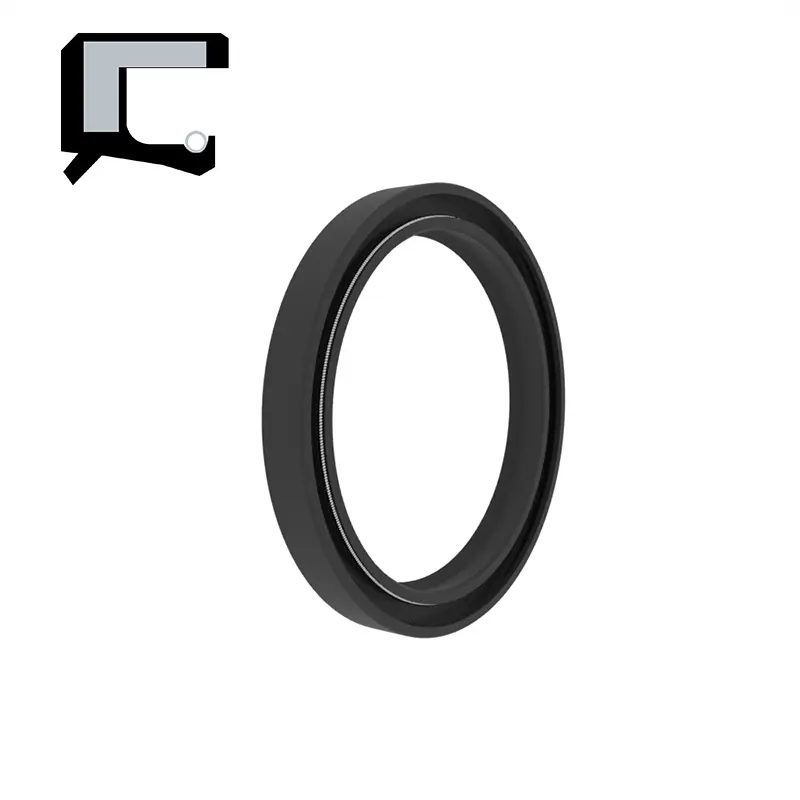

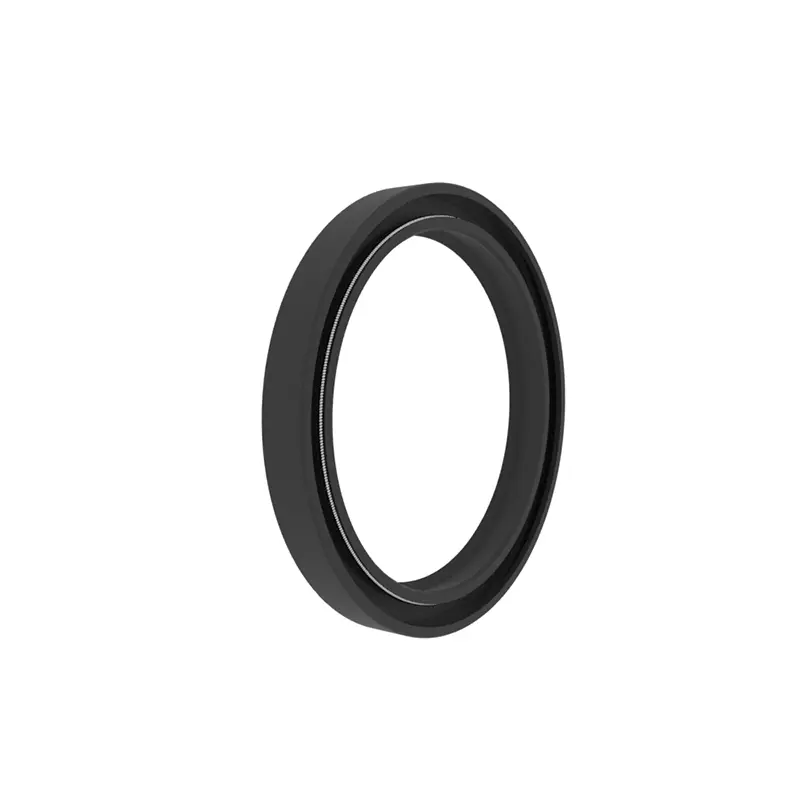

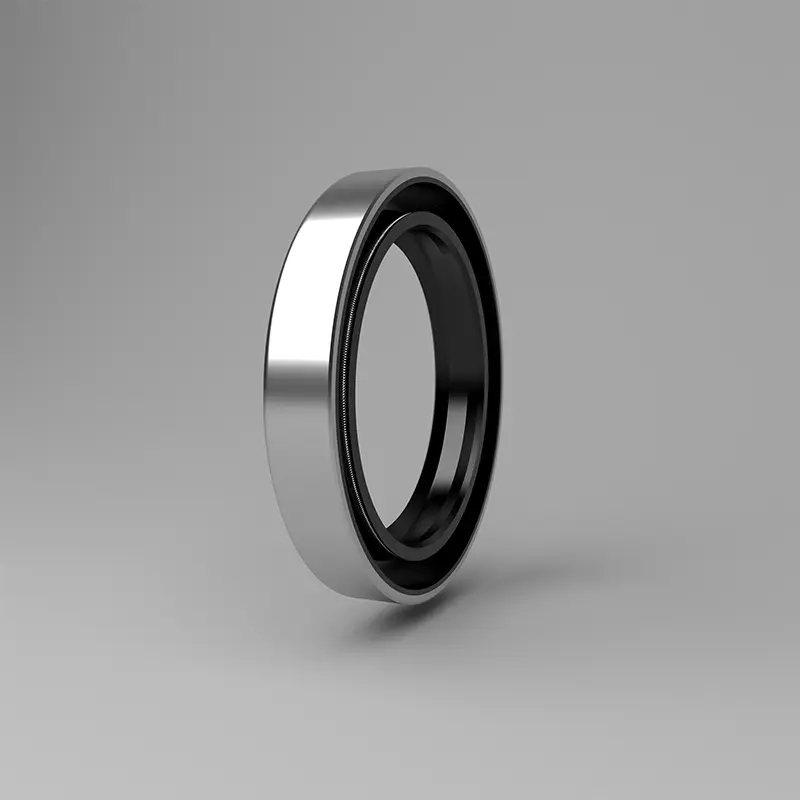

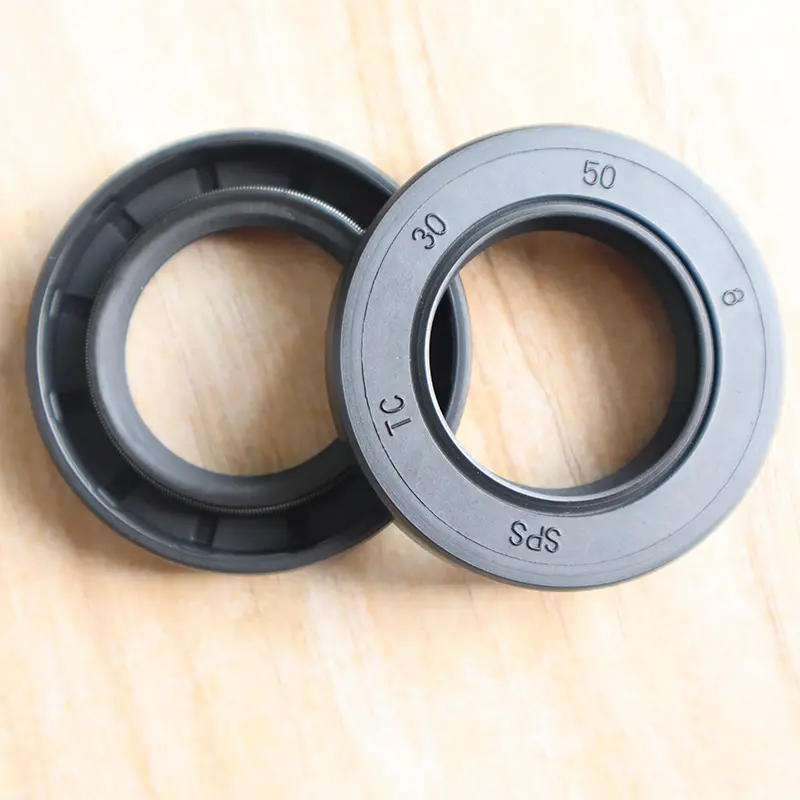

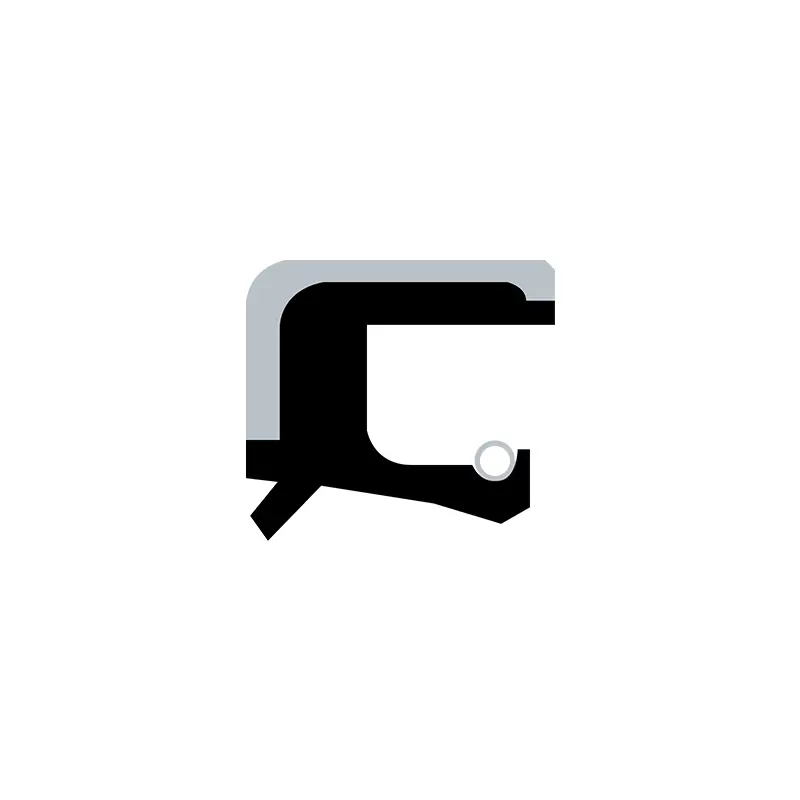

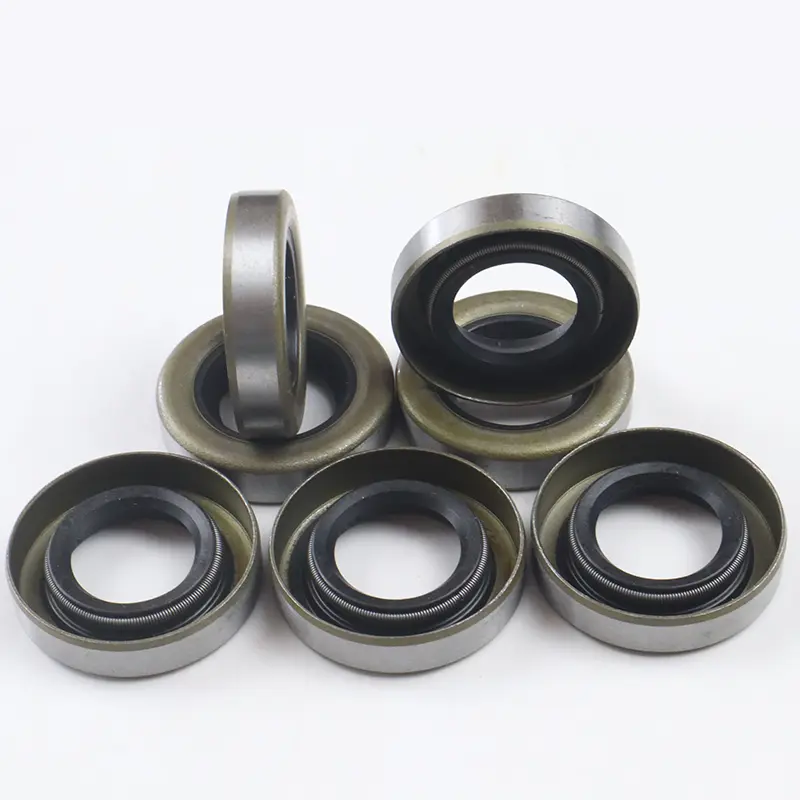

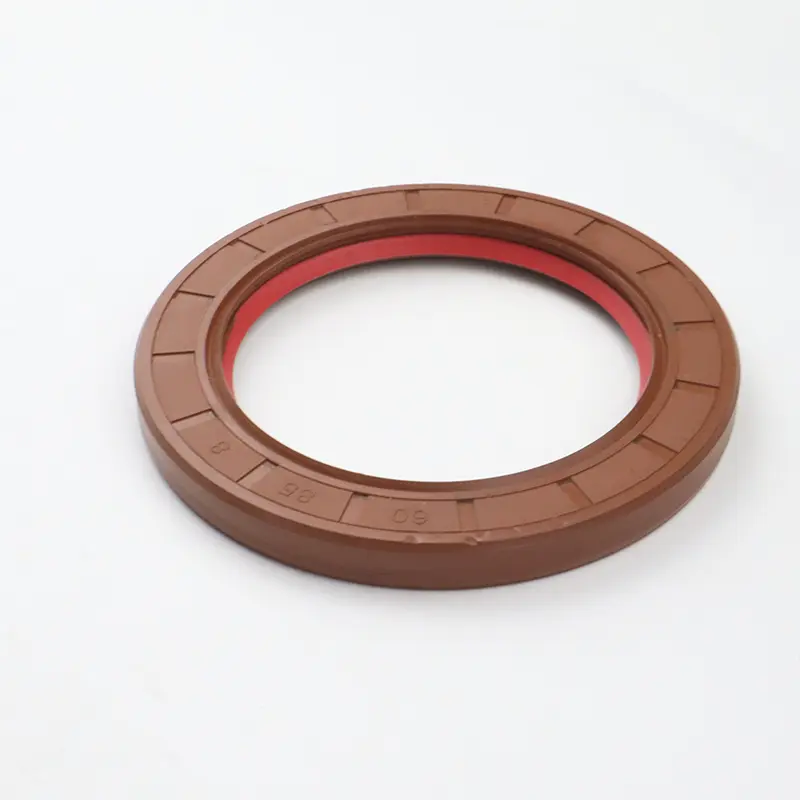

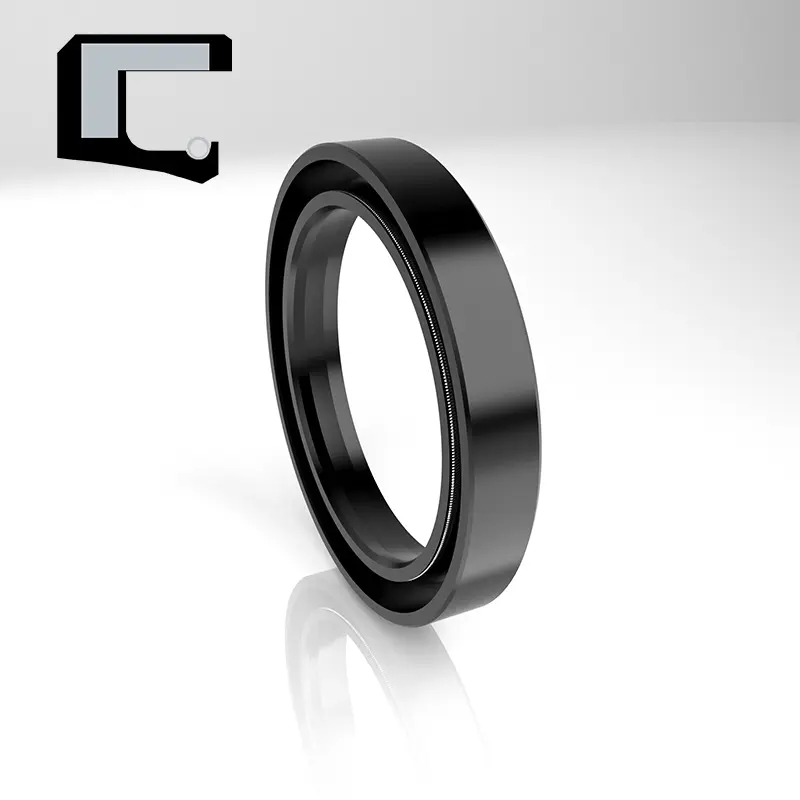

টিসি/এসসি/টিবি/এসবি তেল সিলগুলি ধাতব কঙ্কাল, ঝর্ণা এবং রাবারের দেহের সমন্বয়ে গঠিত। ধাতব কঙ্কাল একটি সহায়ক ভূমিকা পালন করে এবং বসন্ত সিলিং ঠোঁটে রেডিয়াল ফোর্স প্রয়োগ করে। টিসি/টিবি ডাস্ট-প্রুফ সহায়ক ঠোঁট দিয়ে সজ্জিত, যা এমন এক অনুষ্ঠানের জন্য উপযুক্ত যেখানে একদিকে সিলিং মাধ্যম এবং অন্যদিকে ধূলিকণা রয়েছে। টিবি/এসবি একটি ধাতব বাইরের বৃত্ত, যা গহ্বরের মধ্যে তেল সিলকে আরও দৃ firm ় এবং সুনির্দিষ্ট করে তোলে তবে কম সান্দ্রতা এবং গ্যাসের মাধ্যমের জন্য বাইরের বৃত্তের সিলিং ক্ষমতা সীমাবদ্ধ। ইনস্টলেশন চলাকালীন বাইরের বৃত্তে সিলান্ট প্রয়োগ করার পরামর্শ দেওয়া হয়।

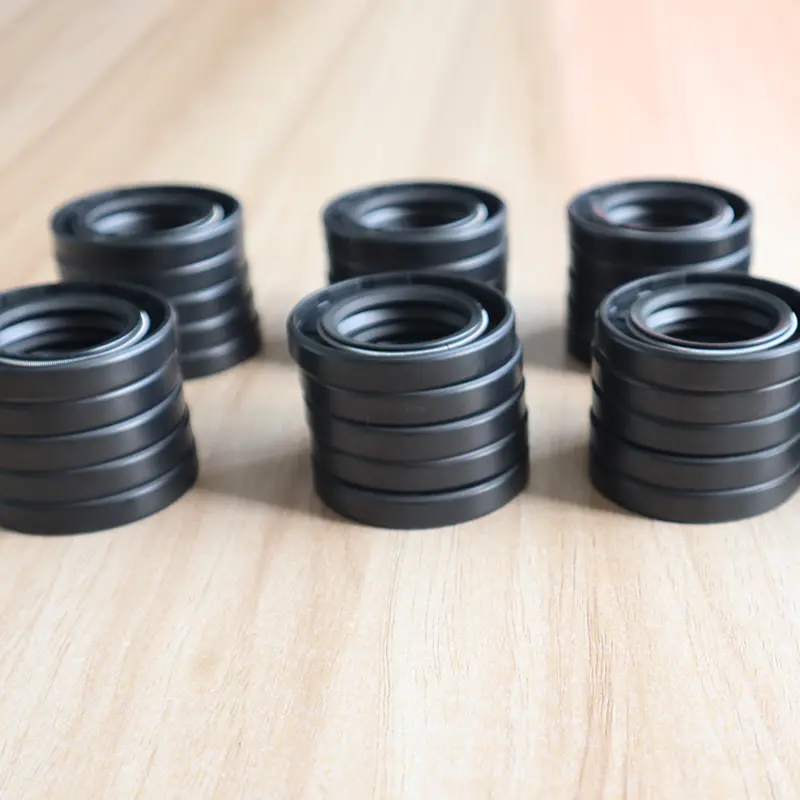

আরসিটিসিভি ডাবল-লিপ উচ্চ-চাপ কঙ্কাল তেল সিলের ফাংশনটি সাধারণত তেল ফুটো তৈলাক্তকরণ রোধ করতে আউটপুট অংশগুলি থেকে সংক্রমণ অংশগুলিতে লুব্রিকেশন প্রয়োজন এমন অংশগুলি পৃথক করে।

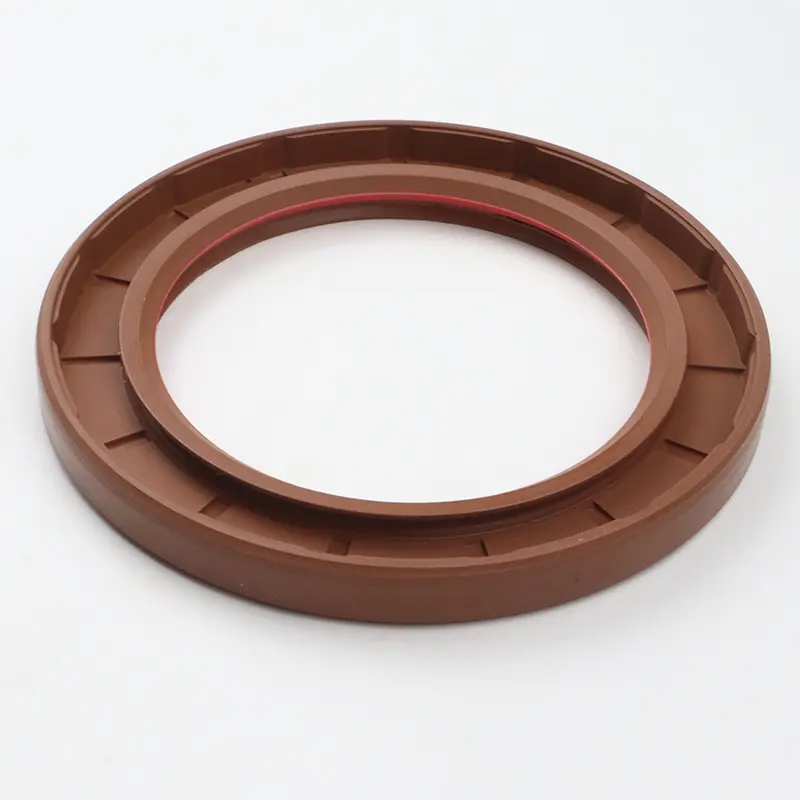

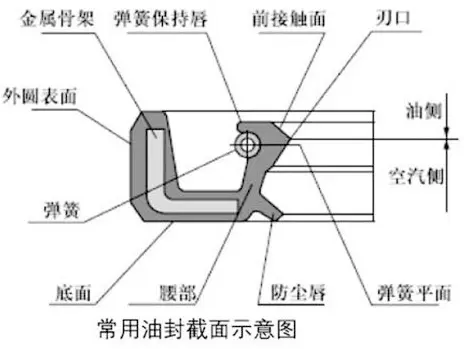

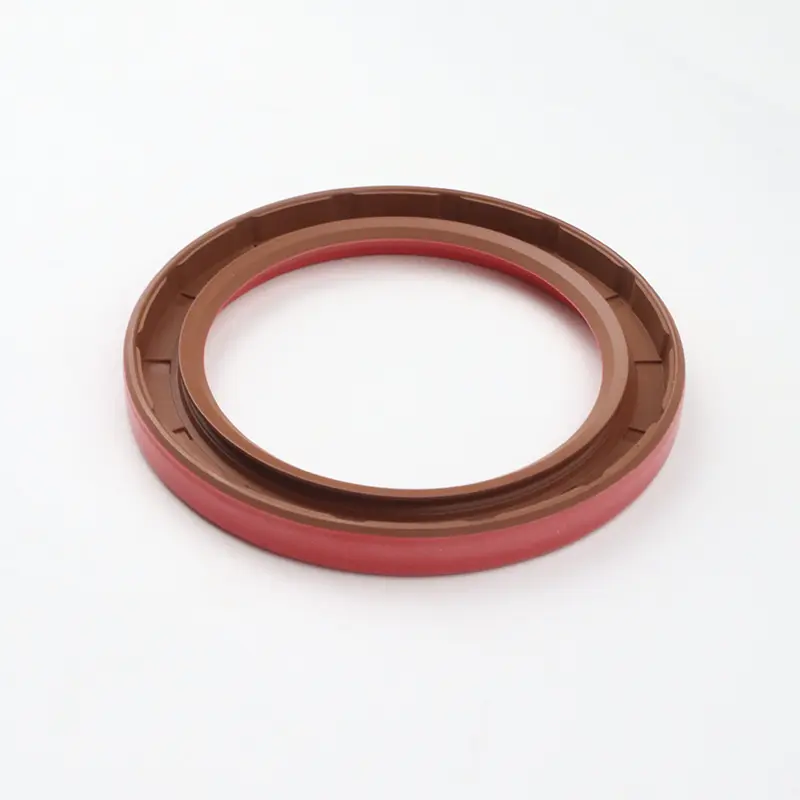

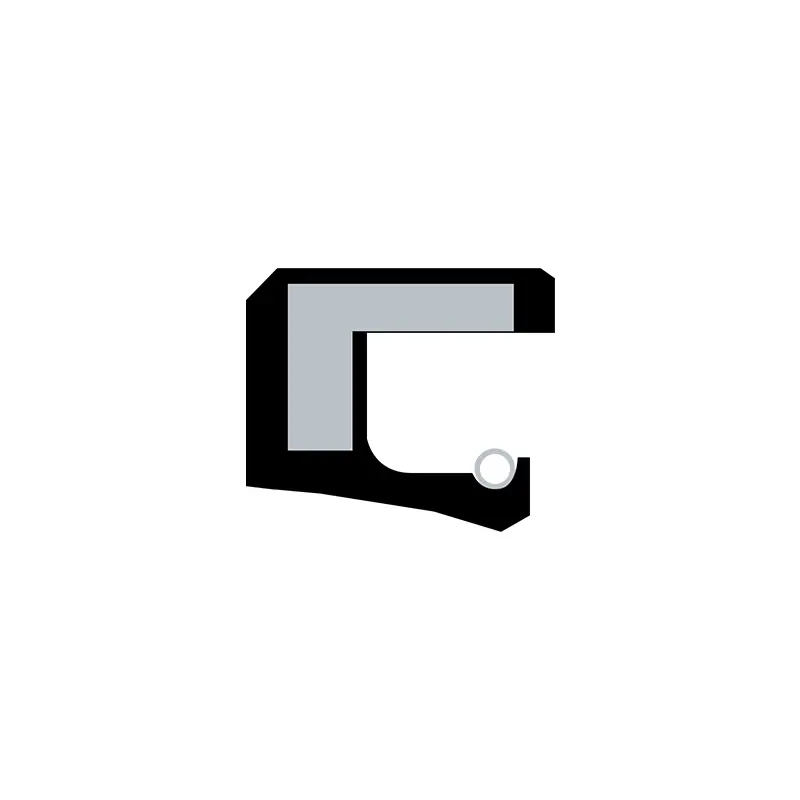

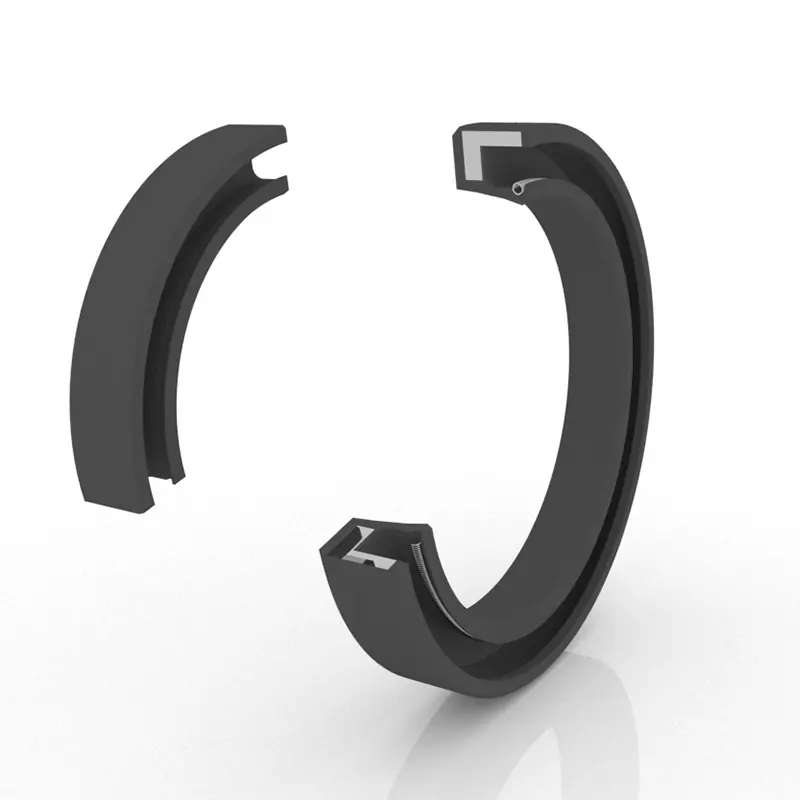

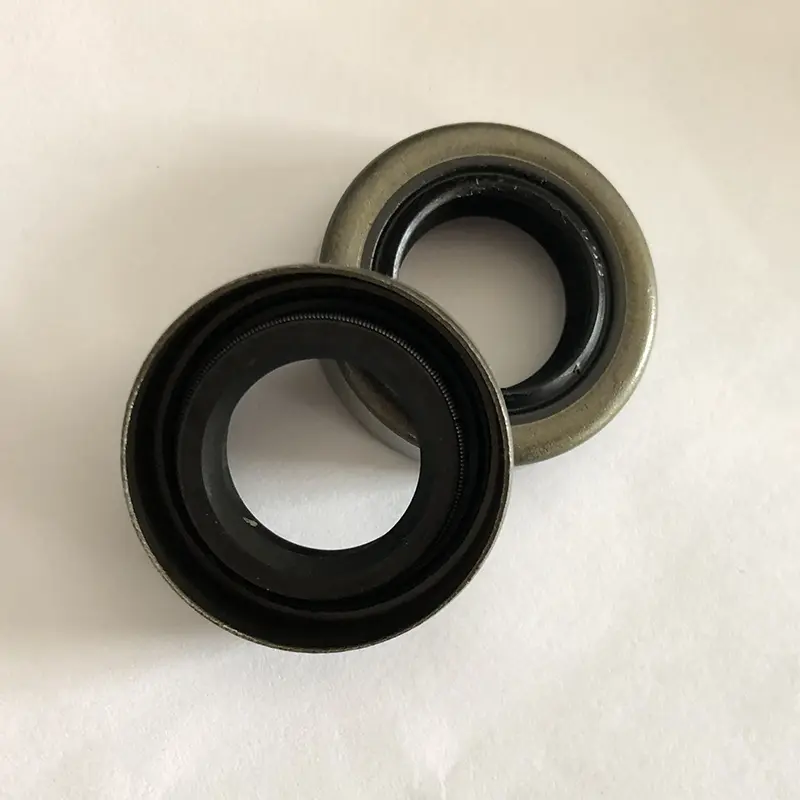

কঙ্কাল তেল সিল কাঠামো তিনটি অংশ নিয়ে গঠিত: সিলিং বডি, কঙ্কালকে শক্তিশালী করা এবং স্ব-আঁটসাঁট কয়েল বসন্ত। সিলিং বডিটি বিভিন্ন অংশ অনুসারে নীচে, কোমর, কাটিয়া প্রান্ত এবং সিলিং ঠোঁটে বিভক্ত। সাধারণত, মুক্ত অবস্থায় কঙ্কাল তেল সিলের অভ্যন্তরীণ ব্যাস শ্যাফ্ট ব্যাসের চেয়ে ছোট এবং একটি নির্দিষ্ট "হস্তক্ষেপের পরিমাণ" রয়েছে। অতএব, যখন তেল সিলটি তেল সীল আসন এবং শ্যাফটে প্রবেশ করানো হয়, তখন তেল সীল প্রান্তের স্থিতিস্থাপক শক্তি এবং স্ব-আঁটসাঁট কয়েল বসন্তের সংকোচনের শক্তিটি খাদে একটি রেডিয়াল ক্ল্যাম্পিং ফোর্স তৈরি করে, যার ফলে সর্বোত্তম সিলিং প্রভাব পাওয়া যায়।

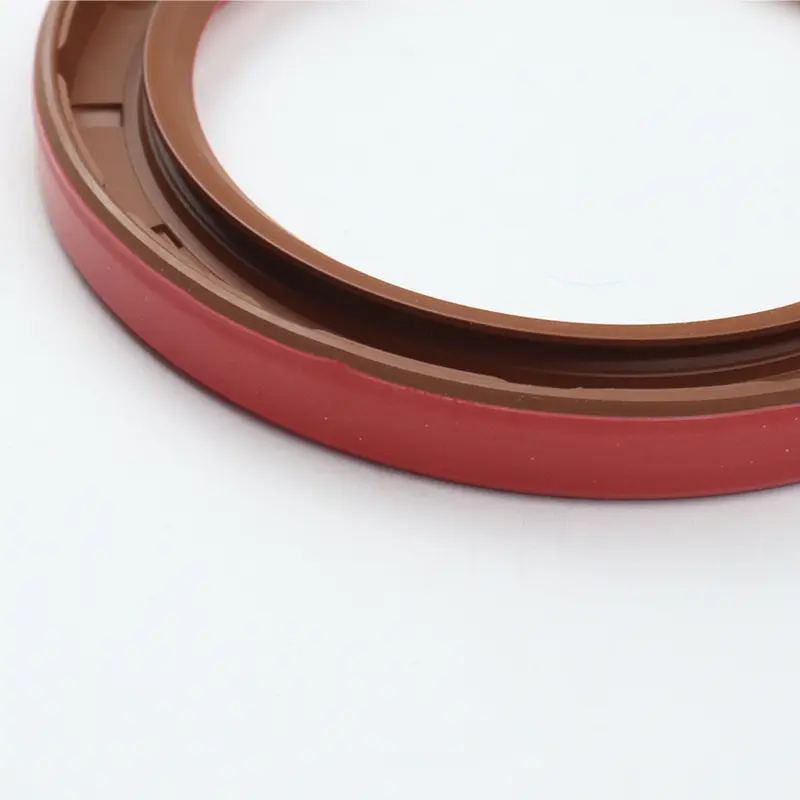

আরসিটিসিএন ডাবল-লিপ হাই-প্রেসার অয়েল সিলের একটি সামগ্রিক চাপ-প্রতিরোধী কঙ্কাল নকশা রয়েছে, ছোট ঠোঁটের বিকৃতি সহ এবং চাপ-উন্মুক্ত পরিস্থিতিতে ঘোরানো শ্যাফ্টগুলি সিল করতে ব্যবহৃত হয়।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
ঘোরানো শ্যাফ্ট ঠোঁট সিলগুলি ইনস্টলেশন কাঠামো এবং প্রয়োজনীয়তা
1। শ্যাফ্ট উপাদান: কার্বন ইস্পাত এবং স্টেইনলেস স্টিল সাধারণত ব্যবহৃত হয়। ক্রোম প্লেটিং উচ্চ গতিতে, এইচআরসি 40-45 এ ব্যবহৃত হয়।
2। ঘোরানো শ্যাফ্ট এবং খাঁজের নকশা: শ্যাফটের পৃষ্ঠটি মসৃণ এবং বারগুলি সরানো হয়। সর্পিল প্রসেসিং চিহ্নগুলি একটি পাম্পিং প্রভাব তৈরি করবে এবং ফুটো হওয়ার কারণ হবে। এটি RA0.1-0.5um এর পৃষ্ঠের রুক্ষতার সাথে তেল সিল ইনস্টলেশন অংশটি গ্রাইন্ড করার পরামর্শ দেওয়া হয়। এবং গতি বাড়ার সাথে সাথে এটি মসৃণ হয়ে যায়।
ইনস্টলেশন এবং বিচ্ছিন্নতার প্রয়োজনের জন্য, শ্যাফ্ট এবং খাঁজটি অবশ্যই চ্যাম্পার বা বৃত্তাকার করতে হবে। চিত্র 1 এবং 2 হিসাবে দেখানো হয়েছে।

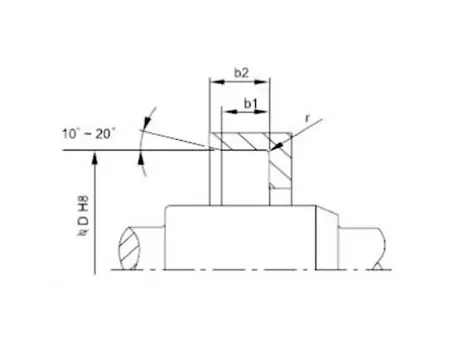

চিত্র 1 গ্রোভ চ্যাম্পার ডিজাইন
| সিলিং উচ্চতা খ | বি 1 (0.85xb) মিমি | বি 2 (বি+0.3) মিমি | আর সর্বোচ্চ |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

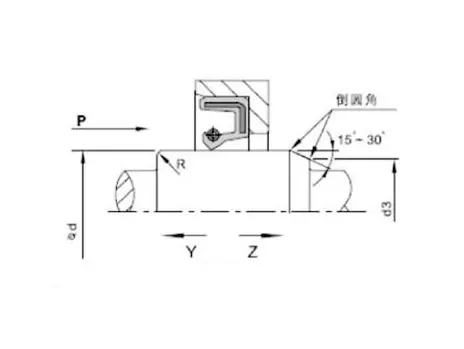

চিত্র 2 ঘোরানো শ্যাফটের চ্যাম্পার ডিজাইন
| d | ডি 3 | R |
|
d | ডি 3 | R |
| <10 | ডি -1.5 | 2 | 70 ~ 95 | ডি -4.5 | 5 | |
| 10 ~ 20 | ডি -2.0 | 2 | 95 ~ 130 | ডি -5.5 | 6 | |
| 20 ~ 30 | ডি -2.5 | 3 | 130 ~ 240 | ডি -7.0 | 8 | |
| 30 ~ 40 | ডি -3.0 | 3 | 240 ~ 500 | ডি -11.0 | 12 | |
| 40 ~ 50 | ডি -3.5 | 4 | 500 ~ 800 | ডি -14.0 | 14 | |
| 50 ~ 70 | ডি -4.0 | 4 | 800 ~ 1250 | ডি -18.0 | 16 |

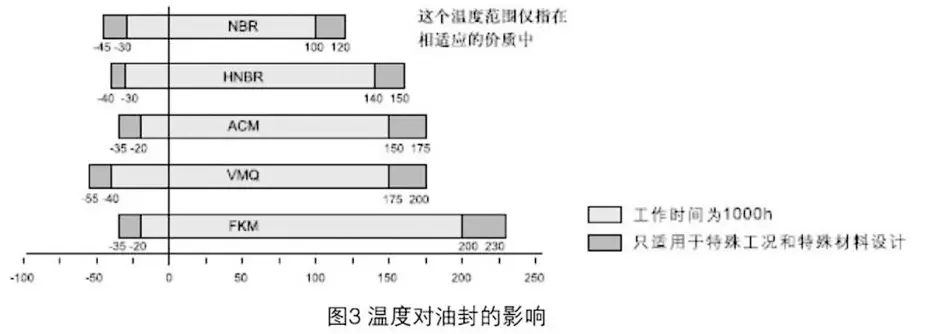

এমন কয়েক ডজন কারণ রয়েছে যা ঘোরানো শ্যাফ্ট ঠোঁটের সিলগুলির সিলিং প্রভাবকে প্রভাবিত করে। তেল সিলের উপাদান এবং কাঠামো ছাড়াও অন্যান্য কারণ যেমন মাঝারি, তাপমাত্রা, চাপ, তৈলাক্তকরণ, গতি, রুক্ষতা ইত্যাদিও সরাসরি সিলিং প্রভাবকে প্রভাবিত করে এবং এই কারণগুলি প্রায়শই একে অপরের সাথে যোগাযোগ করে। নিম্নলিখিত চার্টটি কেবল ব্যবহারকারীর রেফারেন্সের জন্য।
ঘোরানো শ্যাফ্ট লিপ সিলগুলি ইনস্টলেশন: সাবধানী ইনস্টলেশনটি তেল সিলটি ভালভাবে কাজ করার জন্য পূর্বশর্ত।
| ইনস্টলেশন ডায়াগ্রাম (গহ্বর ইনস্টলেশন) | ||
| সঠিক ইনস্টলেশন পদ্ধতি | প্রযোজ্য কাজের শর্ত | ভুল ইনস্টলেশন পদ্ধতি |
 |
এটি কেবল তখনই প্রযোজ্য যখন তেল সিলের শেষ মুখটি গহ্বরের শেষ মুখের সাথে ফ্লাশ হয়। যখন টিপে থাকা ডিভাইসটি দ্রুত সরে যায়, তখন তেলের সিলটি সোজা করা উচিত, অন্যথায় এটি চাপানো হতে পারে। |
|
 |
এটি পরিস্থিতির জন্য উপযুক্ত যে তেল সিলের শেষ মুখটি গহ্বরের শেষ মুখের চেয়ে কম। যখন প্রেসিং ডিভাইসটি দ্রুত চলে যায়, তখন তেল সিলটিও ভাল অবস্থানে থাকতে পারে। যাইহোক, এই ধরণের স্ট্রাকচারাল ফিক্সচার নিজেই কোনও রেডিয়াল অবস্থান নেই, সুতরাং ফ্ল্যাট প্লেটের অক্ষীয় উল্লম্বতা এবং প্রেসিং ডিভাইসের চাপ শ্যাফ্টটি অবশ্যই একটি নির্দিষ্ট নির্ভুলতায় পৌঁছাতে হবে। |
 |
 |
তেলের সিলের শেষ মুখটি গহ্বরের শেষ মুখের চেয়ে কম এমন পরিস্থিতিতে প্রযোজ্য। যখন টিপে থাকা ডিভাইসটি দ্রুত সরে যায়, তখন তেল সিলটি সঠিকভাবে স্থাপন করা হয়েছে তা নিশ্চিত করা প্রয়োজন, অন্যথায় এটি চাপানো হতে পারে। |
 |
 |
এটি কেবল চাপ সরঞ্জাম ছাড়াই রক্ষণাবেক্ষণ বা সাধারণ ইনস্টলেশন শর্তগুলির জন্য উপযুক্ত। যেহেতু ইনস্টলেশন প্রক্রিয়াটি একেবারে অভিন্নভাবে চাপ দেওয়া যায় না, তাই বিভিন্ন ইনস্টলেশন সমস্যা অনিবার্যভাবে ঘটবে। এটি মূলত ইনস্টলেশন চলাকালীন রেডিয়াল বিচ্যুতি রোধ করা, যা তেল সিলের বিকৃতি, বা ইনস্টলেশন চলাকালীন বিরতি দ্বারা সৃষ্ট তেল সিল সঙ্গমের অংশ (বাইরের বৃত্ত) এর রাবার এক্সট্রুশন ক্ষতি হতে পারে। অতএব, এই ইনস্টলেশন পদ্ধতিটি সাধারণত সুপারিশ করা হয় না। |
 |

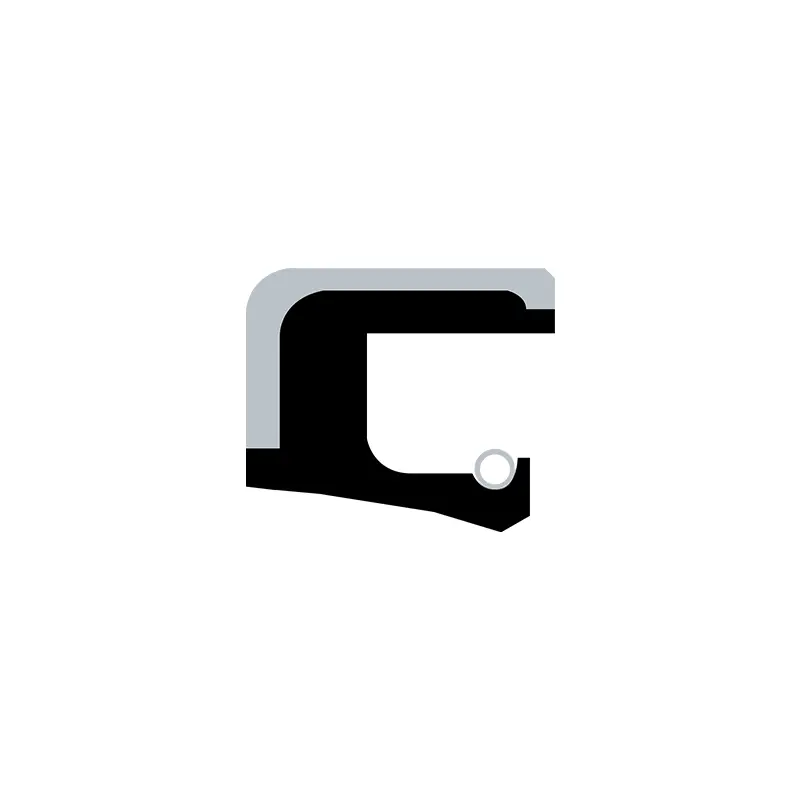

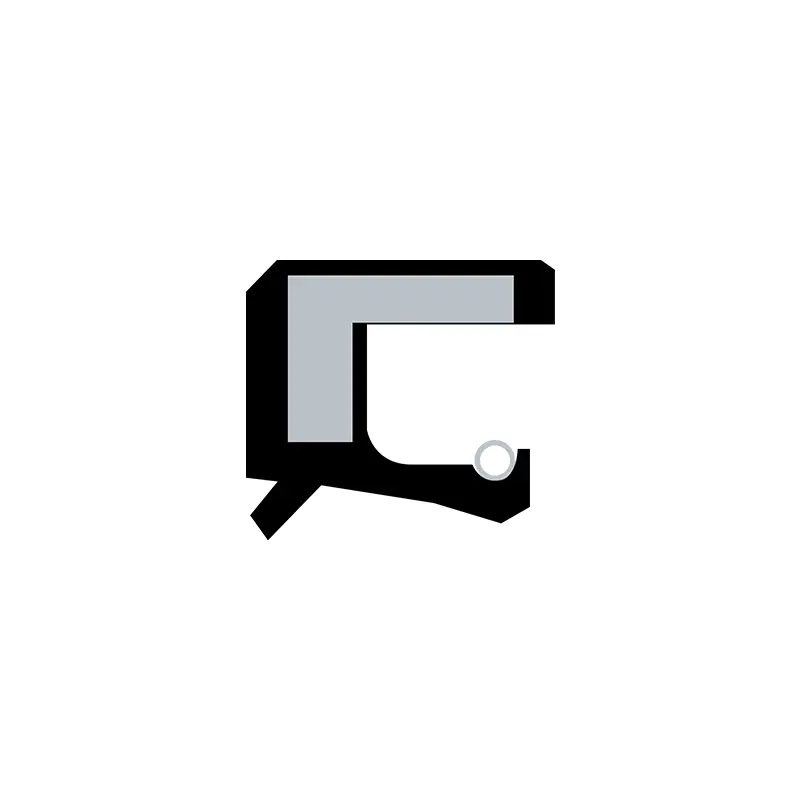

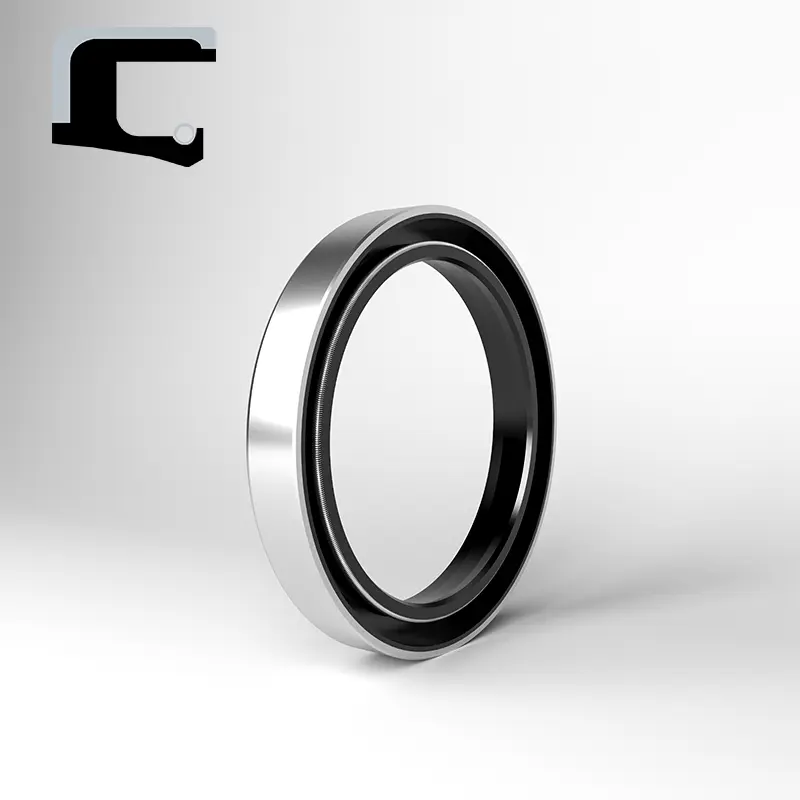

টিসি/এসসি/টিবি/এসবি তেল সীল:
| ক্রস-বিভাগীয় আকার | মডেল | আবেদন | চাপ | তাপমাত্রা | গতি | মাধ্যম | উপাদান |
 |
টিসি | সিলিং, ডাস্টপ্রুফ | 0.03 এমপিএ | -30 ~+160 | 20 মি/এস | তৈলাক্ত তেল, গ্রীস | এনবিআর/এফকেএম+কার্বন ইস্পাত |
 |
এসসি | সিলিং | |||||
 |
টিবি | সিলিং, ডাস্টপ্রুফ | -30 ~+100 | 25 মি/এস | জল, তেল, গ্রীস | এনবিআর+কার্বন ইস্পাত | |
 |
এসবি | সিলিং |
