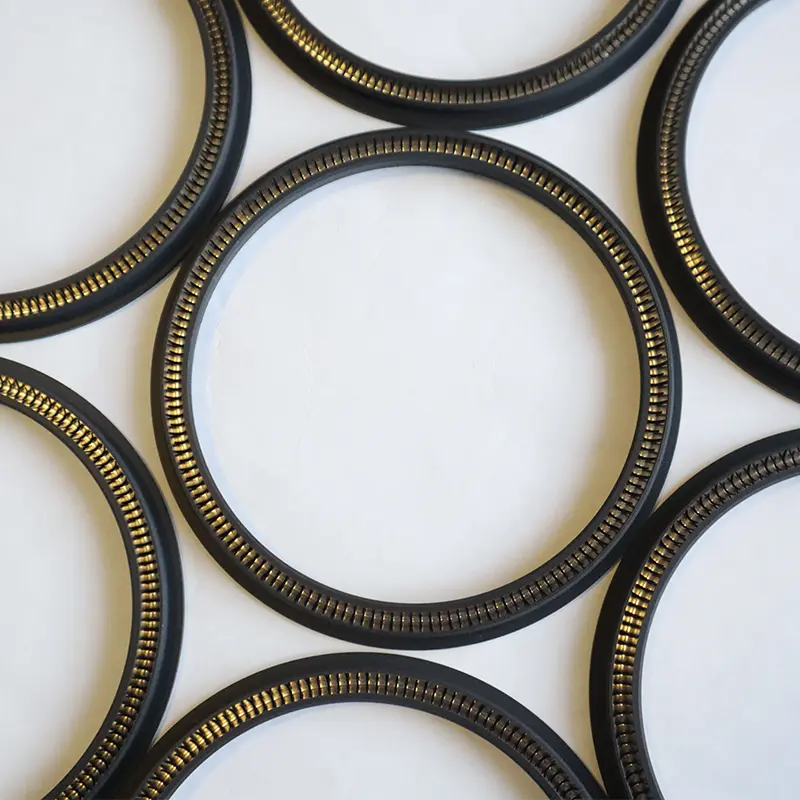

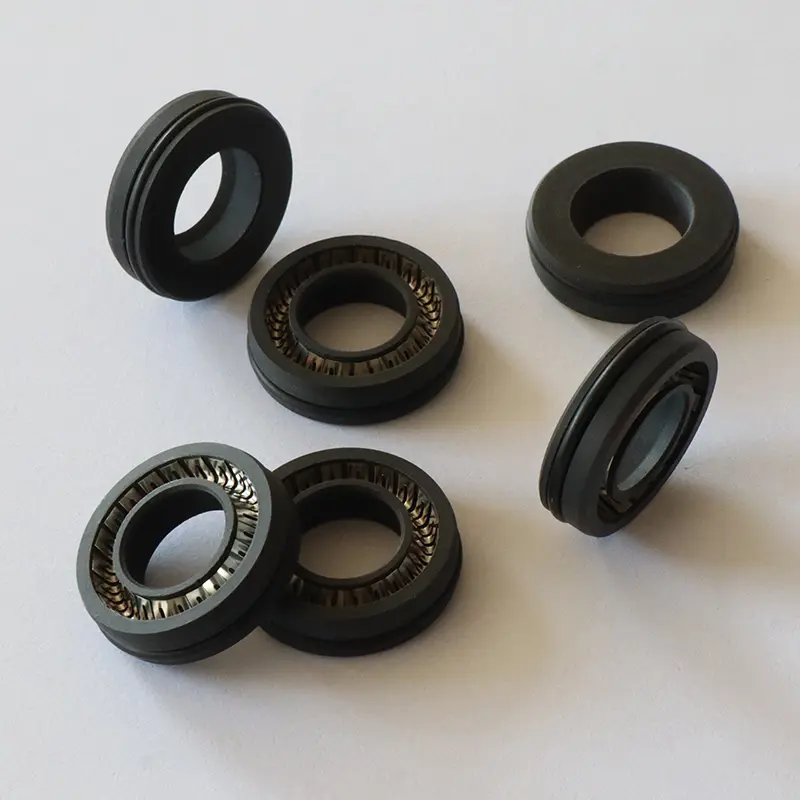

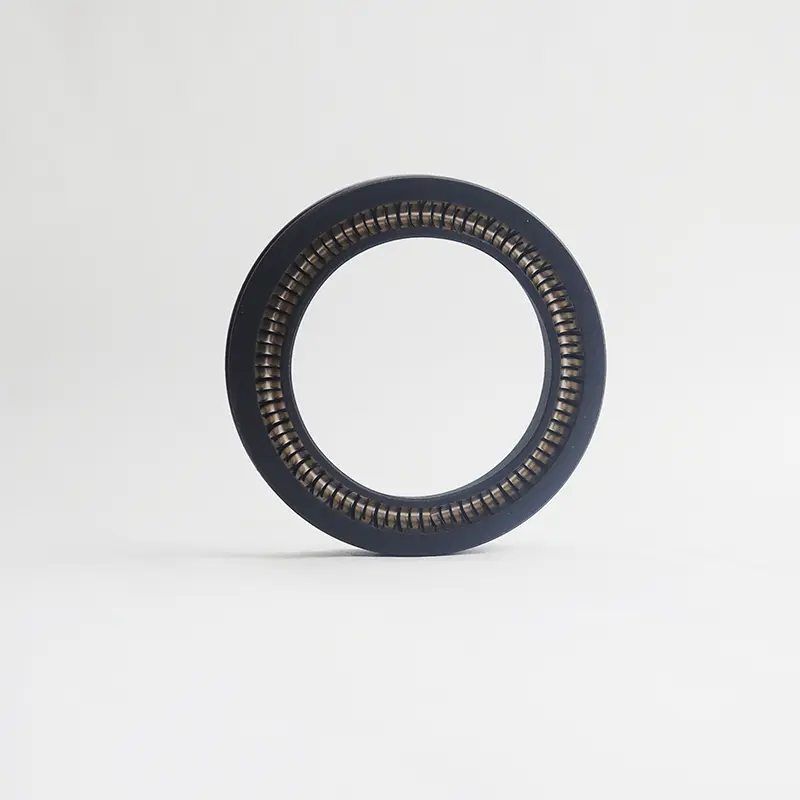

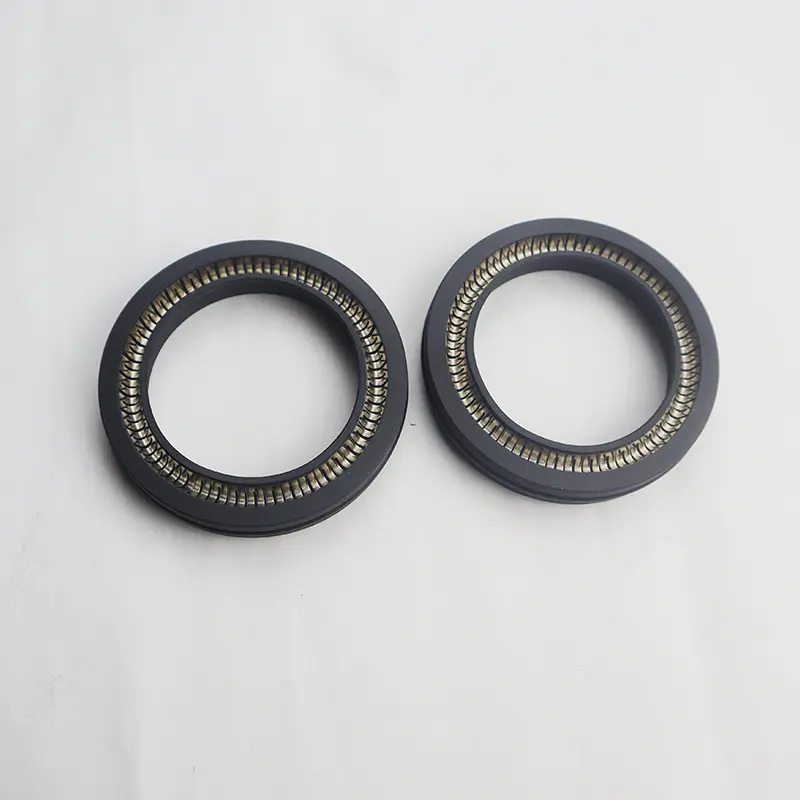

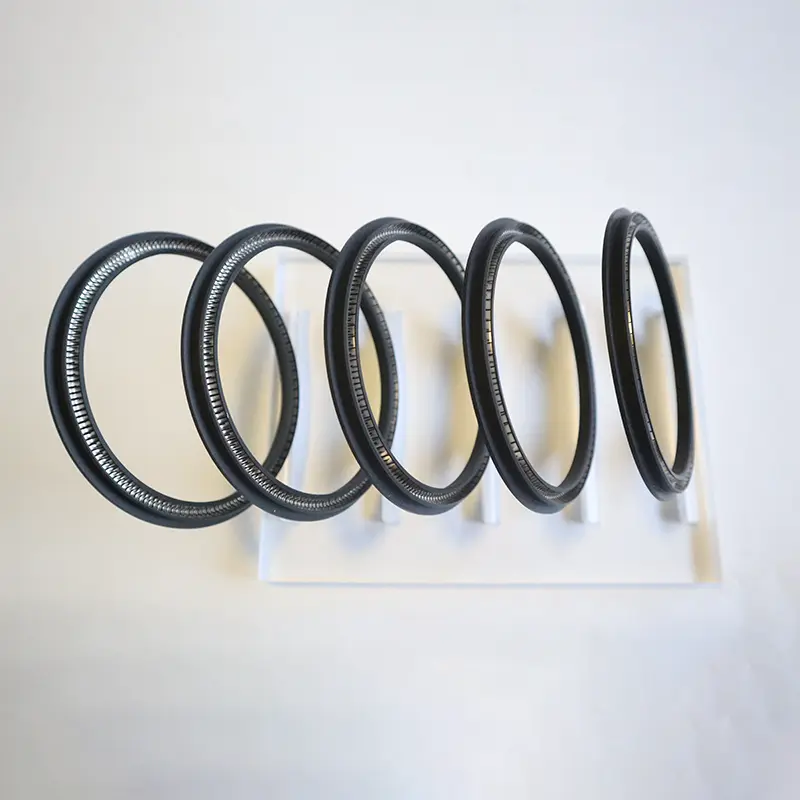

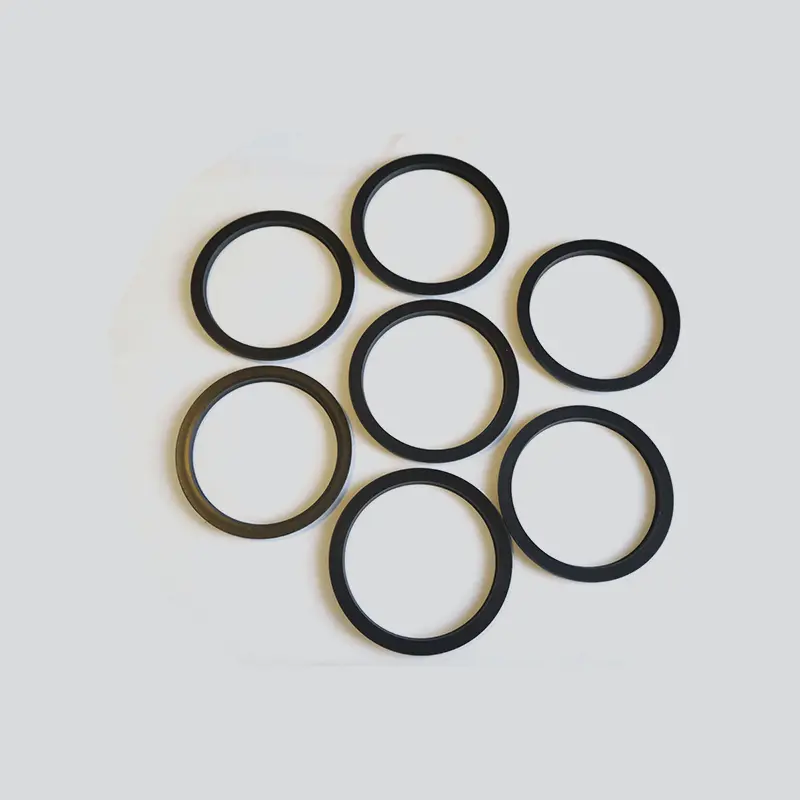

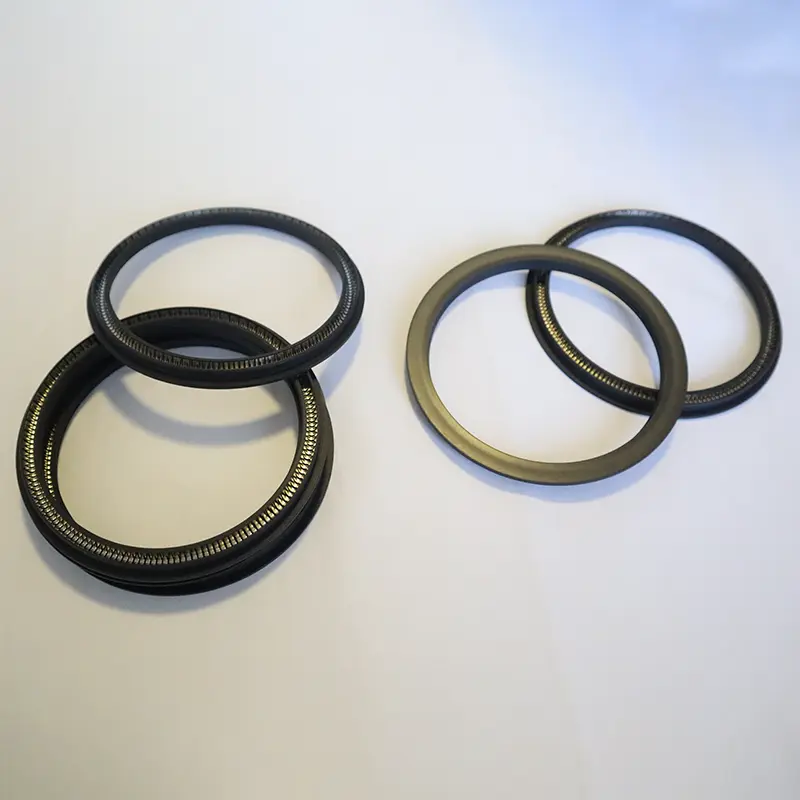

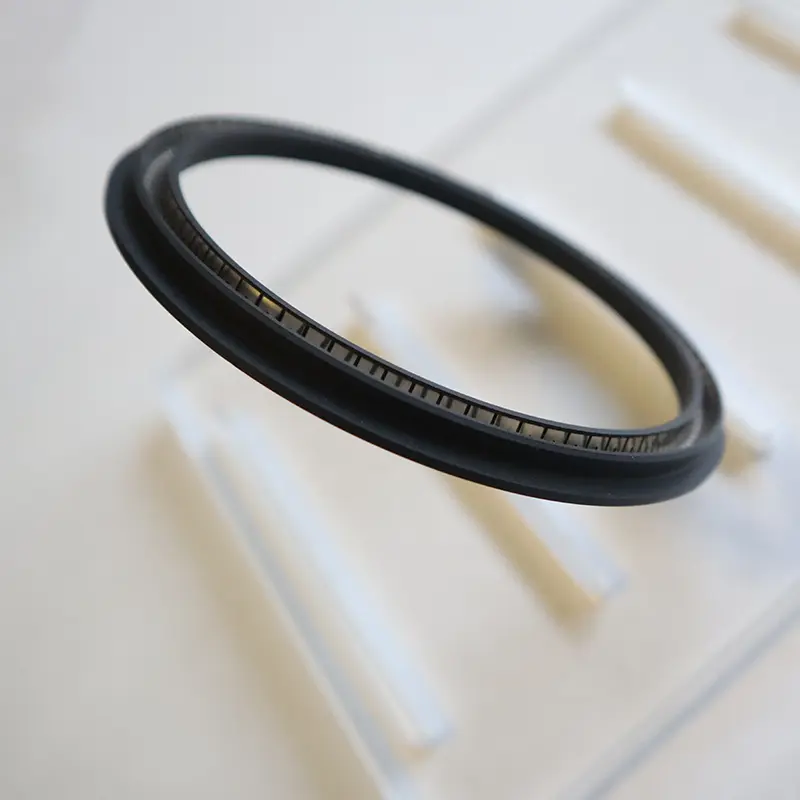

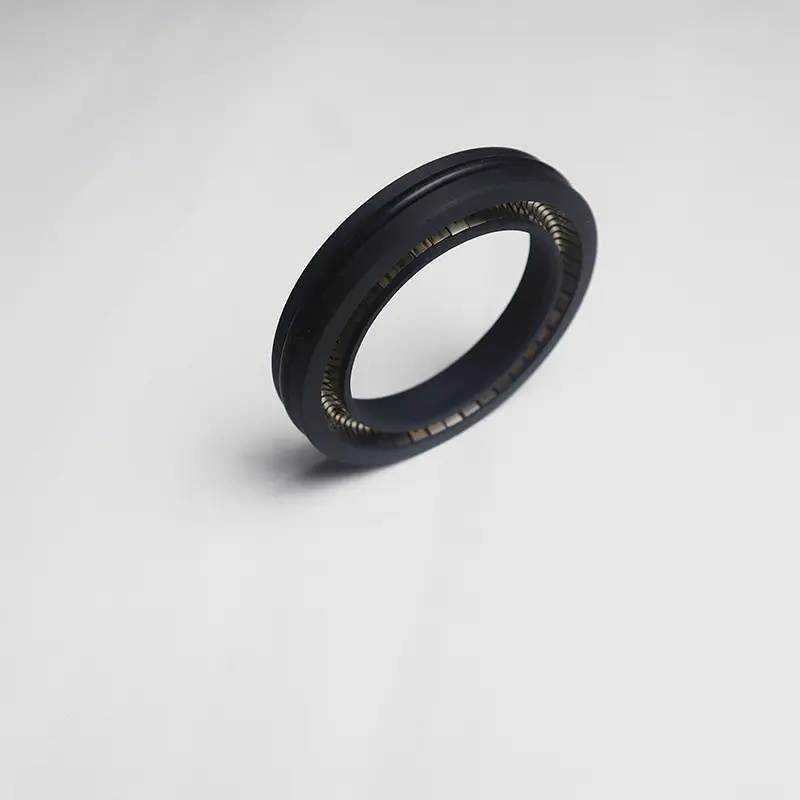

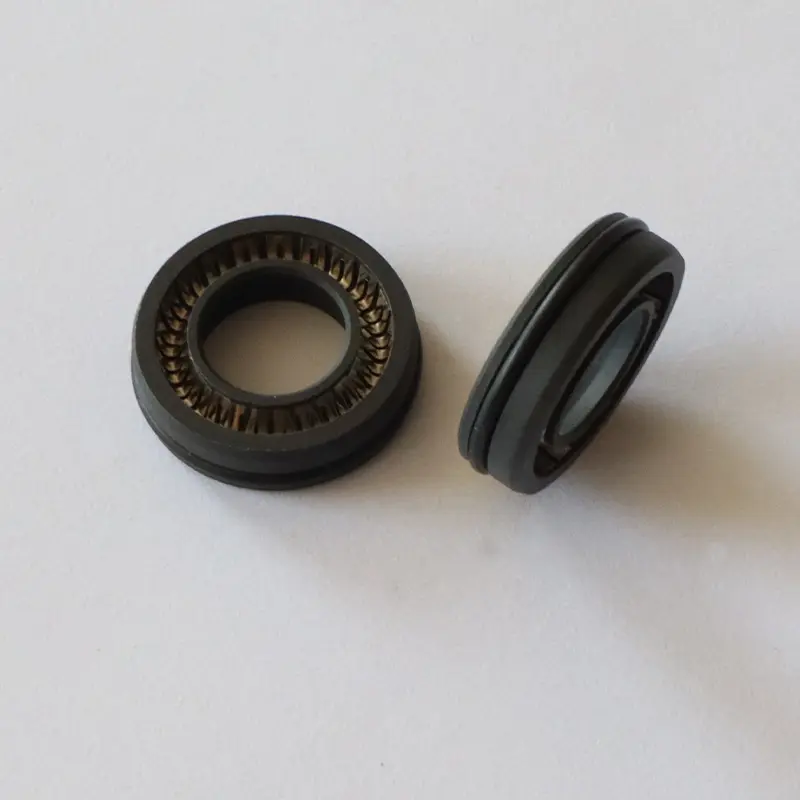

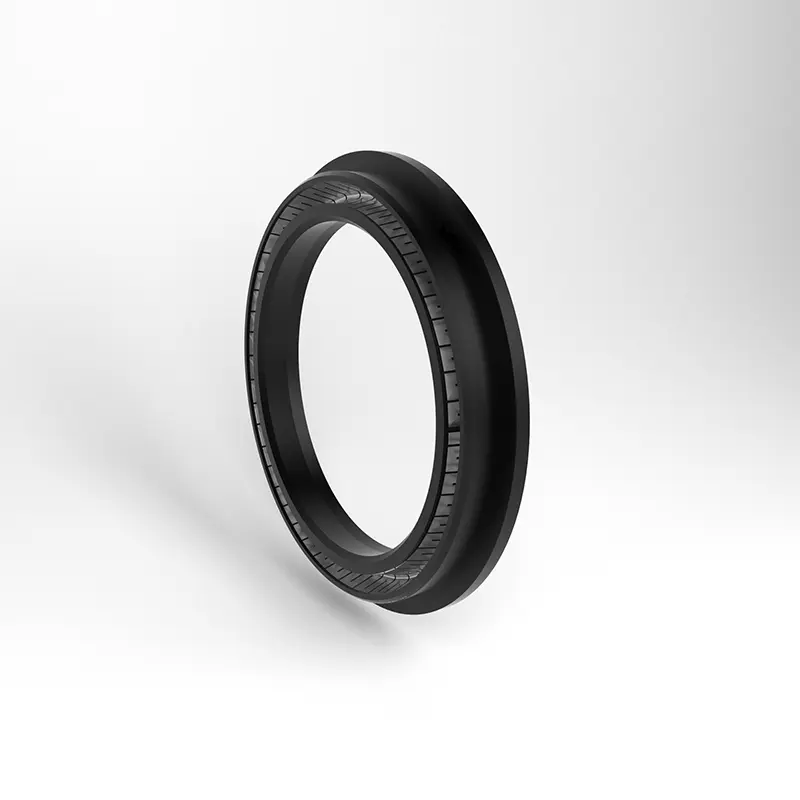

ঘোরানো শ্যাফ্টের জন্য স্প্রিং এনার্জাইজড সিলটি রুইচেন সিলগুলি দ্বারা বিকাশিত সিলগুলির মধ্যে একটি। এছাড়াও, আমাদের কাছে আরও অনেক ধরণের সিল এবং বিভিন্ন সিলিং উপকরণ রয়েছে। বিশেষত, তাদের নাম দেওয়ার জন্য আমাদের নিজস্ব অভ্যন্তরীণ মডেল রয়েছে। নিম্নলিখিত দুটি মডেল, আরসি 2055 এবং আরসি 2056 পরিচয় করিয়ে দেয়।

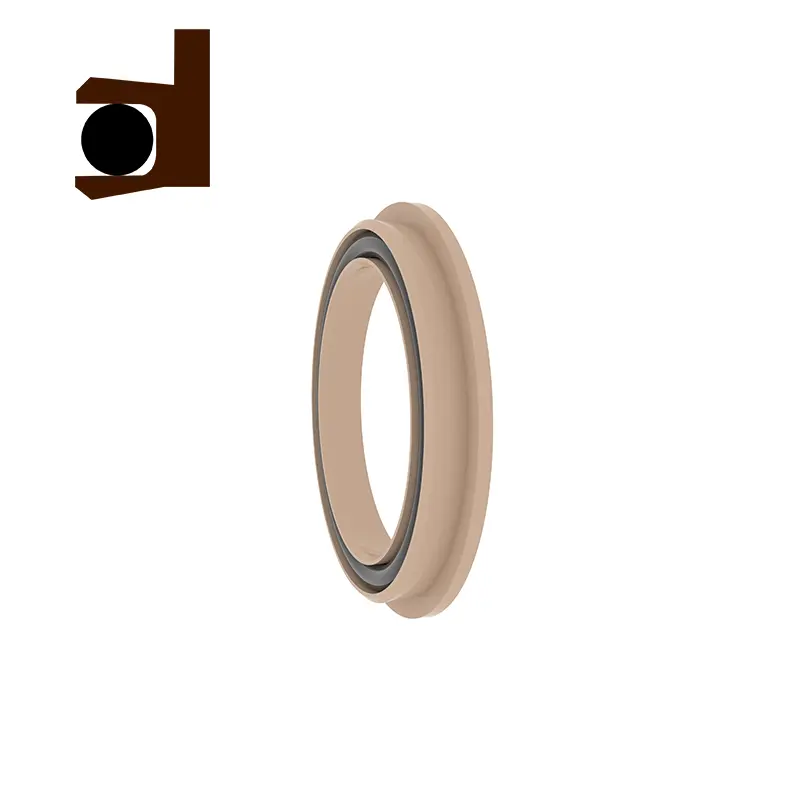

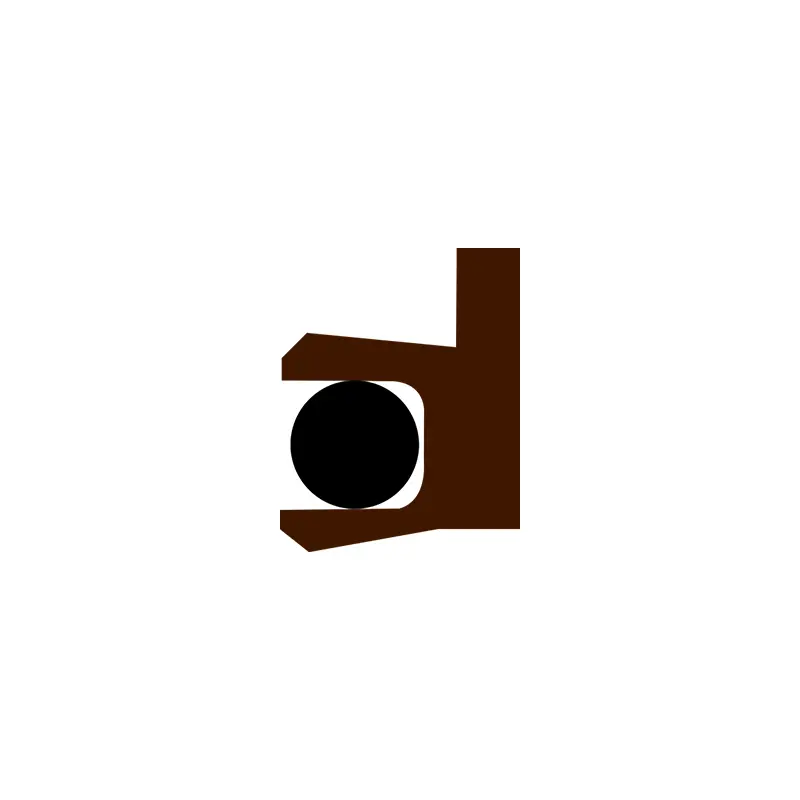

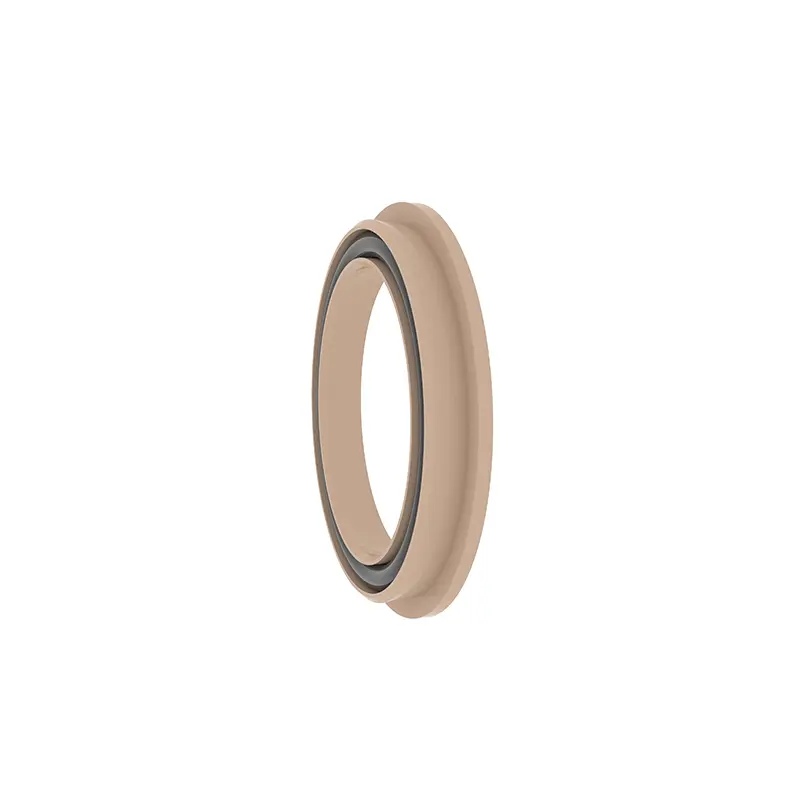

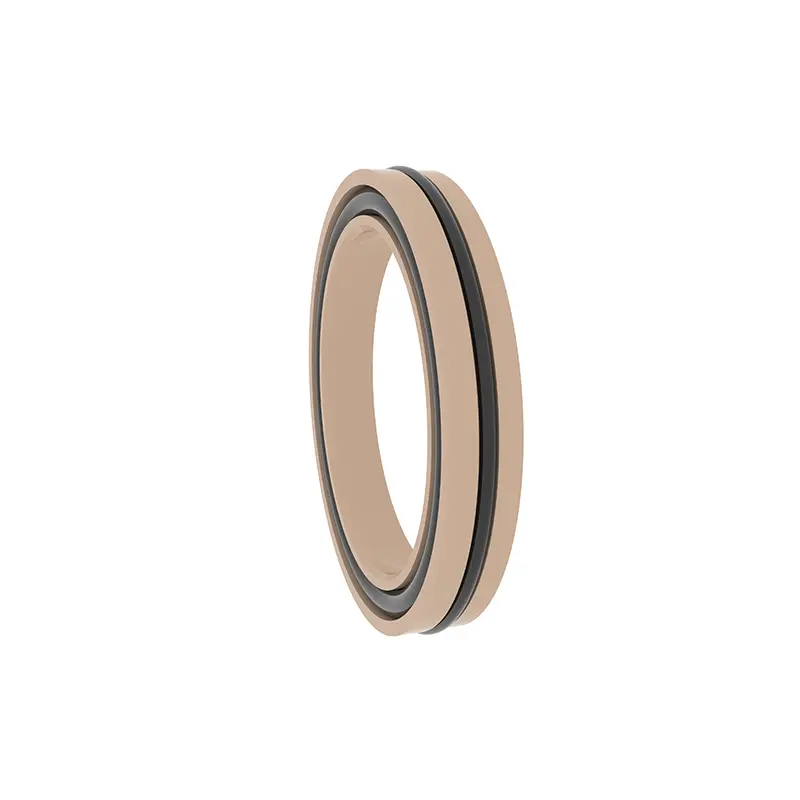

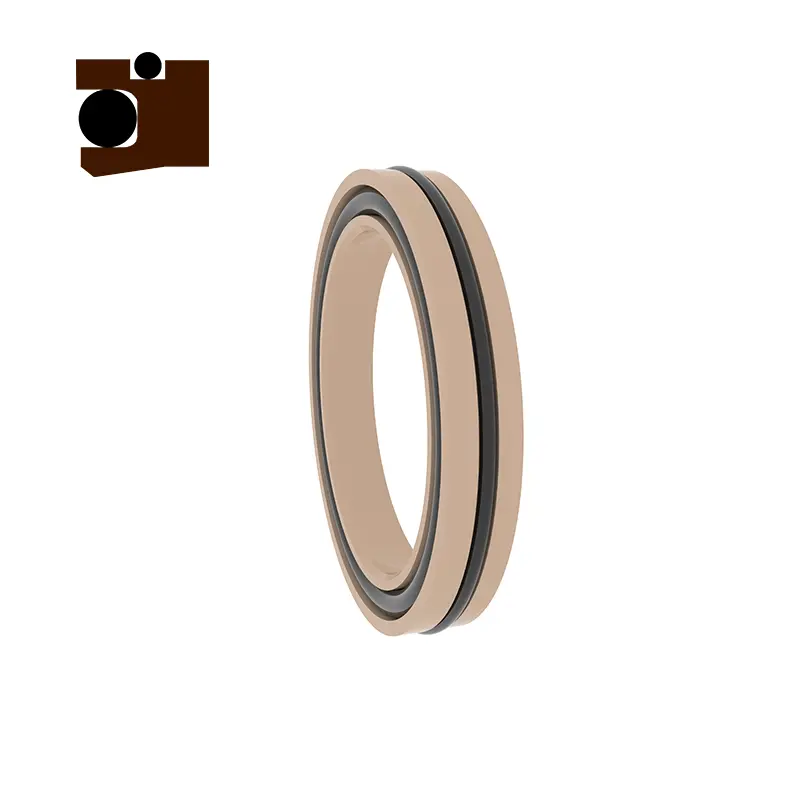

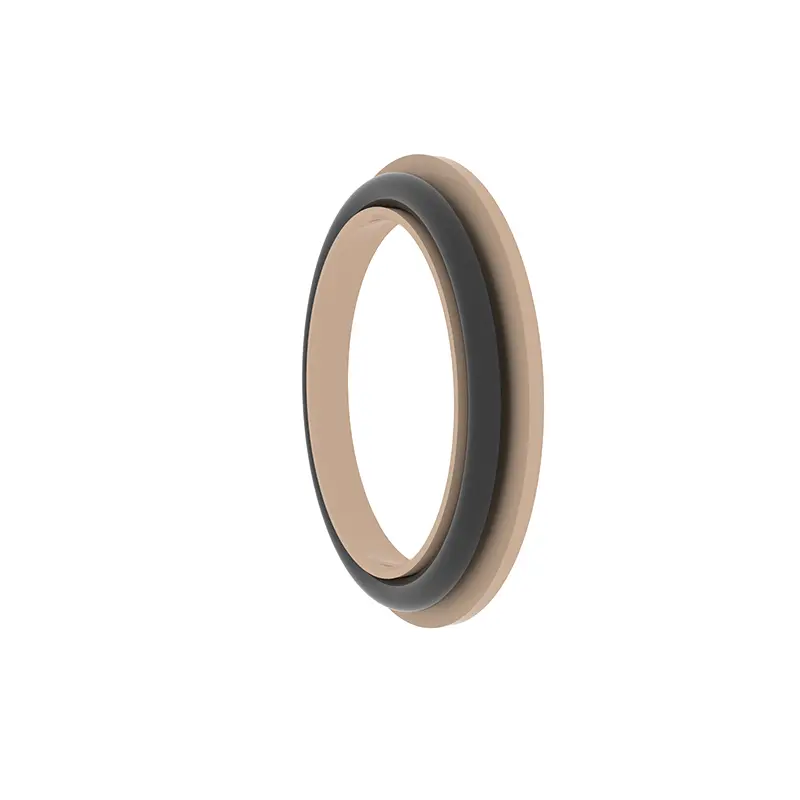

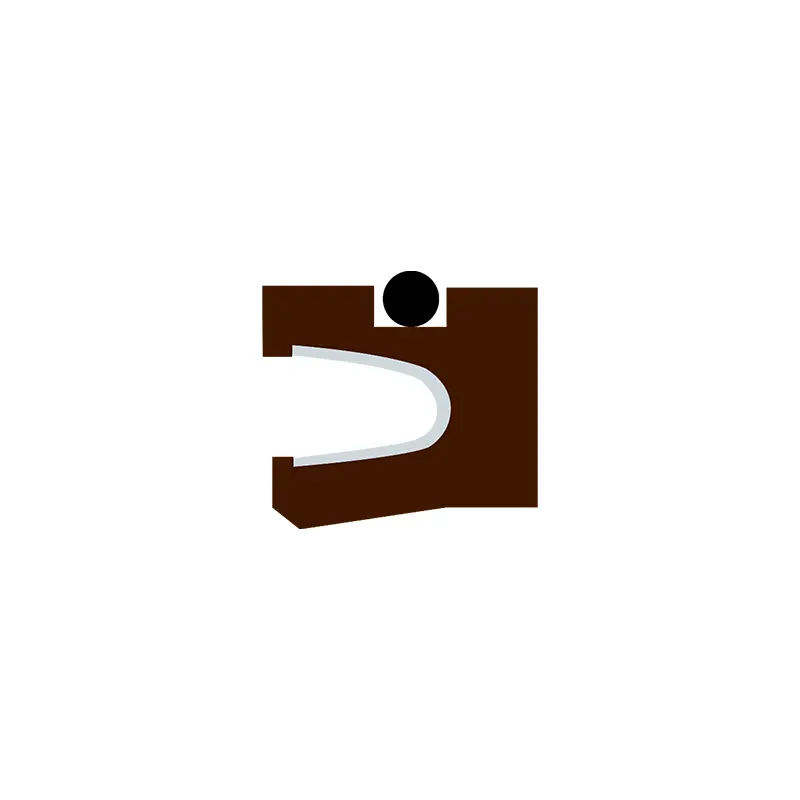

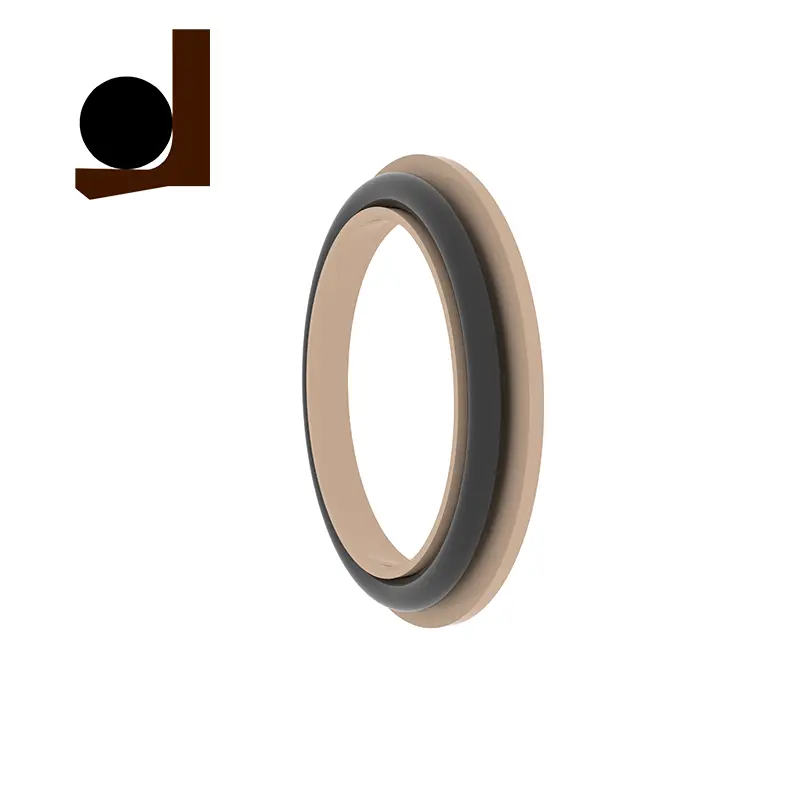

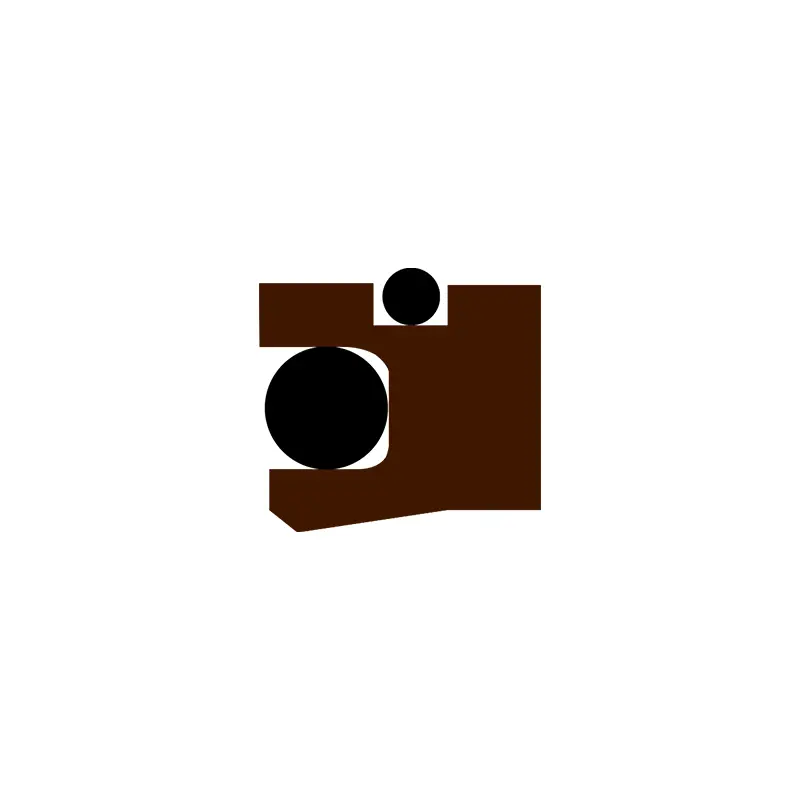

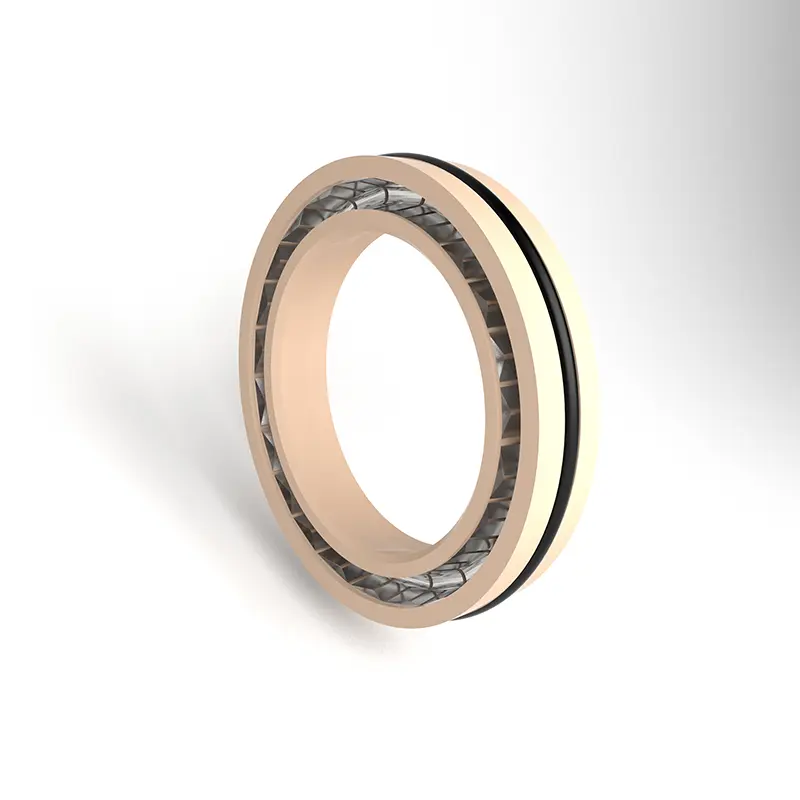

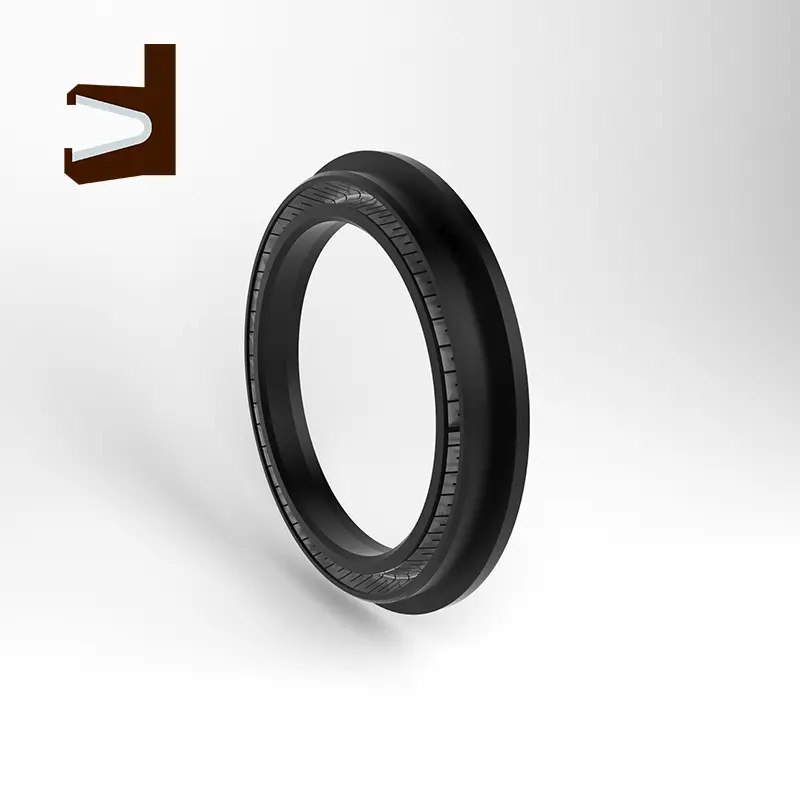

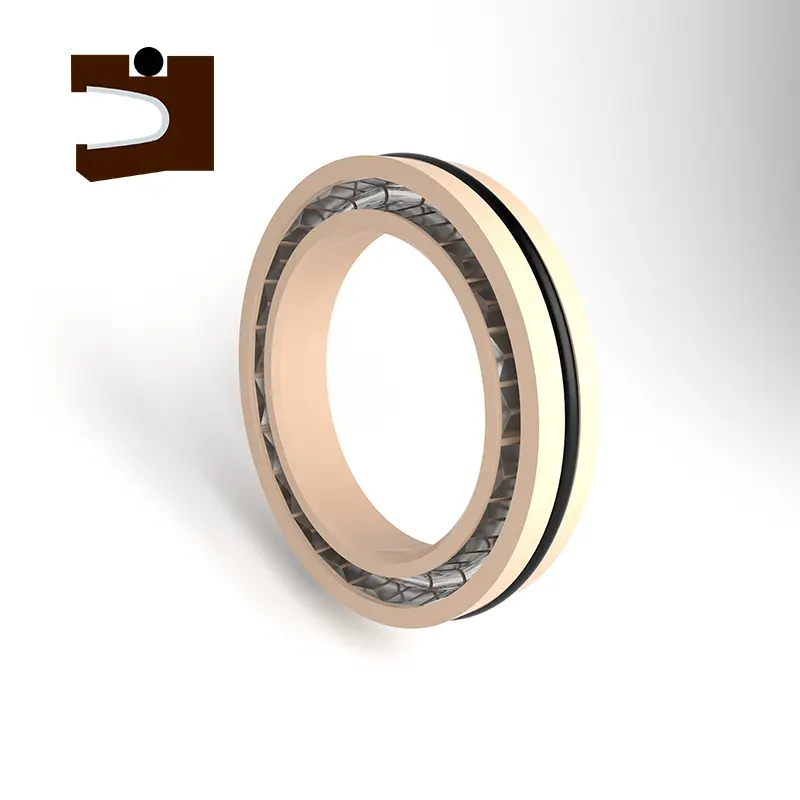

আরসি 2055 এবং আরসি 2056 হ'ল রোটারি প্যান-সিলগুলি, আরসি 2055-বি একটি রোটারি দাঁত সিল, আরসি 2056-বি একটি ঘূর্ণমান ওয়াই-আকৃতির সংমিশ্রণ সীল, এবং আরসি 2055-সি একটি রোটারি ওয়াই-আকৃতির সংমিশ্রণ সিল। একই সিরিজের বিভিন্ন মডেলের একই খাঁজ বৈশিষ্ট্য রয়েছে এবং এটি বিনিময়যোগ্য। ঘোরানো শ্যাফ্টের জন্য বসন্তের শক্তিশালী সিলের পুরো সিরিজটি একমুখী চাপের জন্য উপযুক্ত যা ঘোরানো শ্যাফ্টগুলিতে প্রয়োগ করা হয়। এর মধ্যে, আরসি 2055 এবং আরসি 2056 স্টেইনলেস স্টিল স্প্রিংস এবং উচ্চ-ফাংশন প্লাস্টিকের সমন্বয়ে গঠিত। আরসি 2055-বি, আরসি 2056-বি এবং আরসি 2055-সি ব্যবহার করার সময়, ম্যাচিং ইলাস্টোমার উপাদানটি যুক্তিসঙ্গতভাবে নির্বাচন করা প্রয়োজন।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
পণ্য বৈশিষ্ট্য:
স্টেইনলেস স্টিল স্প্রিং এবং উচ্চ-ফাংশন প্লাস্টিকের সংমিশ্রণে দুর্দান্ত সিলিং পারফরম্যান্স এবং স্থায়িত্ব রয়েছে।
প্রতিটি সিরিজের খাঁজ নকশা একই, যা আন্তঃসংযোগযুক্ত এবং নমনীয়ভাবে বিভিন্ন কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়া যেতে পারে।
ঘোরানো শ্যাফ্ট জন্য বসন্তের শক্তিশালী সিলের অন্তর্ভুক্ত মডেলগুলি বিভিন্ন শিল্প প্রয়োজন মেটাতে শ্যাফ্ট একমুখী চাপ সিলিং ঘোরানোর জন্য উপযুক্ত।
আরসি 2055-বি, আরসি 2055-সি এবং আরসি 2056-বি অভিযোজনযোগ্যতা উন্নত করতে কাজের শর্ত অনুযায়ী ম্যাচিং ইলাস্টোমার উপকরণগুলির নির্বাচনকে সমর্থন করে।
অ্যাপ্লিকেশন পরিস্থিতি:
ঘোরানো শ্যাফ্ট একমুখী চাপ সিল, শিল্প সরঞ্জাম, ইঞ্জিনিয়ারিং যন্ত্রপাতি, জলবাহী সিস্টেম ইত্যাদি জন্য উপযুক্ত
উচ্চ-ফাংশন সিলিং প্রয়োজনীয়তা যেমন পেট্রোকেমিক্যালস, শক্তি সরঞ্জাম, ভারী যন্ত্রপাতি ইত্যাদি ইত্যাদি
প্রযুক্তিগত সুবিধা:
স্টেইনলেস স্টিল স্প্রিংস দীর্ঘমেয়াদী সিলিং প্রভাব নিশ্চিত করতে স্থিতিশীল রেডিয়াল শক্তি সরবরাহ করে।
উচ্চ-ফাংশন প্লাস্টিক এবং ইলাস্টোমার উপকরণগুলির সংমিশ্রণ উচ্চ চাপ এবং উচ্চ গতির কাজের অবস্থার জন্য উপযুক্ত।
খাঁজ বিনিময়যোগ্য ডিজাইন ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজতর করে এবং ব্যবহারের ব্যয় হ্রাস করে।
ব্যবহারের পরামর্শ:
নির্দিষ্ট কাজের শর্ত অনুযায়ী উপযুক্ত সিল মডেল এবং ইলাস্টোমার উপাদান নির্বাচন করুন।
সিলের ক্ষতি এড়াতে ইনস্টলেশন চলাকালীন খাঁজটি পরিষ্কার রয়েছে তা নিশ্চিত করুন।
Rc2055
প্রযোজ্য কাজের শর্ত (সীমাবদ্ধ মানগুলি একই সময়ে উপস্থিত হওয়া উচিত নয়)
| চাপ (এমপিএ) | তাপমাত্রা (℃) | গতি (মেসার্স) | মাধ্যম | |||
| ≤35 | Rc2055 | আরসি 2055-বি/সি | Rc2055 | আরসি 2055-বি | আরসি 2055-সি | প্রায় সমস্ত তরল এবং গ্যাস মিডিয়া |
| -200 ~+250 | -35 ~+250 | <2 মি/এস | <6 মি/এস | <2 মি/এস | ||
উপাদান নির্বাচন
1। ম্যাচিং ও-রিং উপকরণগুলি নির্বাচন করা যেতে পারে: আরও 1 নাইট্রাইল রাবার (এনবিআর), আরও 2 ফ্লুরোরবারবার (এফকেএম), ইত্যাদি
2। সিলিং রিং মেটেরিয়ালস: পিটিএফই 1, পিটিএফই 2, পিটিএফই 3, পিটিএফই 4, ইউপিই, পিকে 1, পিকে 2 ইত্যাদি

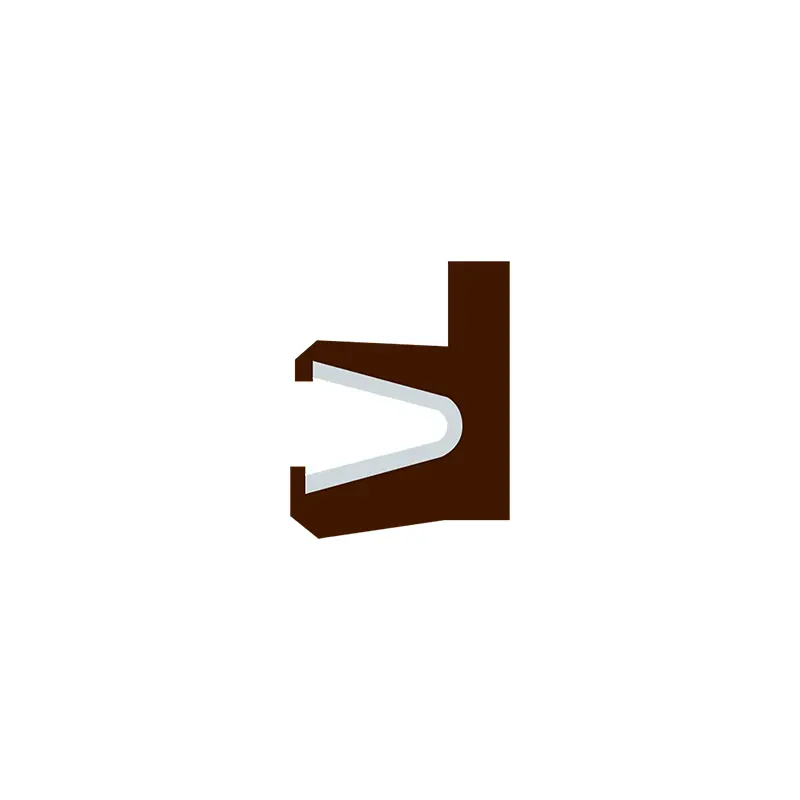

3। স্টেইনলেস স্টিল বসন্ত: ভি-আকৃতির বসন্ত।
অর্ডার উদাহরণ
RC2055- 40-PTFE4+V শ্যাফ্ট ব্যাস 40, সিলিং রিং উপাদান পিটিএফই 4, স্টেইনলেস স্টিল স্প্রিং ভি-আকৃতির বসন্ত
RC2055-B-40-PTFE4+R02 শ্যাফ্ট ব্যাস 40 হয়, সিলিং রিং উপাদান পিটিএফ 4
RC2055-C-40-PTFE4+R02 শ্যাফ্ট ব্যাস 40 হয়, সিলিং রিং উপাদান পিটিএফই 4 হয়, ম্যাচিং ও-রিং ফ্লুরোরবারবারব্বার হয়
স্পেসিফিকেশন প্যারামিটার সারণী (প্যারামিটার পরিসরের মধ্যে সমস্ত স্পেসিফিকেশন উপলব্ধ)

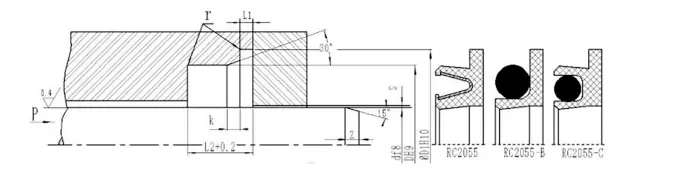

| রড ব্যাসের পরিসীমা ডি এফ 8 | খাঁজ ব্যাস DH9 | খাঁজ ব্যাস D1H10 | প্রান্ত গভীরতা এল 1 | খাঁজ প্রস্থ এল | চ্যাম্পার আমদানি করুন কে | রেডিয়াল ক্লিয়ারেন্স এস সর্বোচ্চ | চাম্পার দৈর্ঘ্য | আর সর্বোচ্চ | |
| 10 এমপিএ | 20 এমপিএ | ||||||||
| 5 ~ 19.9 | ডি+5 | ডি+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | ডি+7 | ডি+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | ডি+10.5 | ডি+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | ডি+14 | ডি+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
দ্রষ্টব্য: এটি সুপারিশ করা হয় যে ঘোরানো শ্যাফ্টের পৃষ্ঠের কঠোরতা এইচআরসি ≥ 58 হওয়া উচিত।

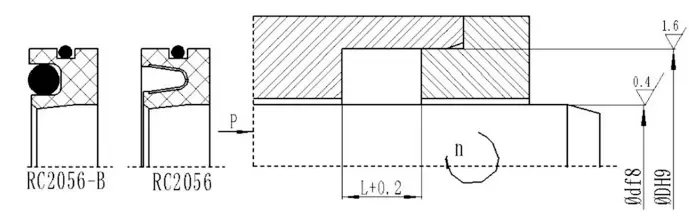

Rc2056
প্রযোজ্য কাজের শর্ত (সীমাবদ্ধ মানগুলি একই সময়ে উপস্থিত হওয়া উচিত নয়)
| চাপ (এমপিএ) | তাপমাত্রা (℃) | গতি (মেসার্স) | মাধ্যম | ||
| ≤2 | Rc2056 | আরসি 2056-বি | Rc2056 | আরসি 2056-বি | প্রায় সমস্ত তরল এবং গ্যাস মিডিয়া |
| -200 ~+250 | -35 ~+250 | <14 মি/এস | <6 মি/এস | ||
উপাদান নির্বাচন
1। ম্যাচিং ও-রিং উপকরণগুলি নির্বাচন করা যেতে পারে: আরও 1 নাইট্রাইল রাবার (এনবিআর), আরও 2 ফ্লুরোরবারবার (এফকেএম), ইত্যাদি
2। সিলিং রিং মেটেরিয়ালস: পিটিএফই 1, পিটিএফই 2, পিটিএফই 3, পিটিএফই 4, ইউপিই, পিকে 1, পিকে 2 ইত্যাদি
3। স্টেইনলেস স্টিল বসন্ত: ভি-আকৃতির বসন্ত।
অর্ডার উদাহরণ
আরসি 2056-40*62*8-পিটিএফই 4+ভি ডি*ডি*এল, সিলিং রিং উপাদানটি পিটিএফই 4, এবং স্টেইনলেস স্টিল স্প্রিং একটি ভি-আকৃতির বসন্ত
RC2056-B-40*62*8-PTFE4+R02 d*D*L, the sealing ring material is PTFE4, and the matching O-ring is fluororubber
