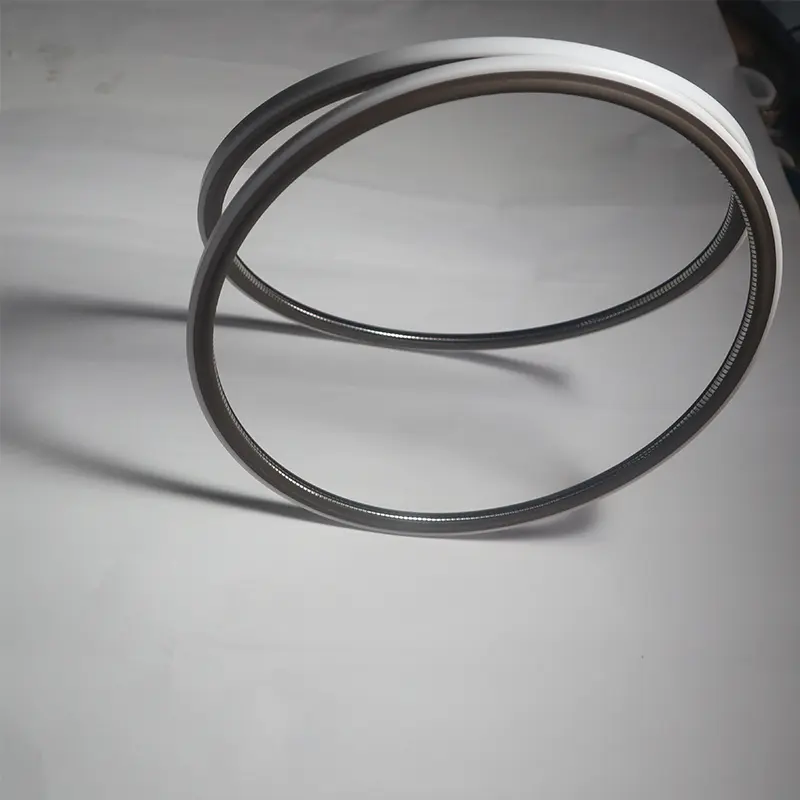

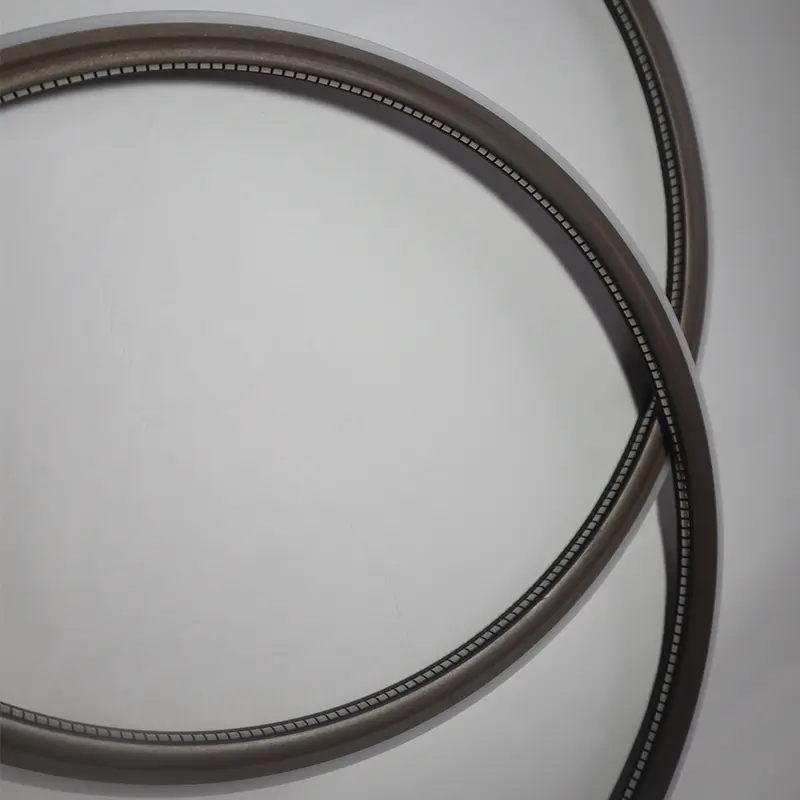

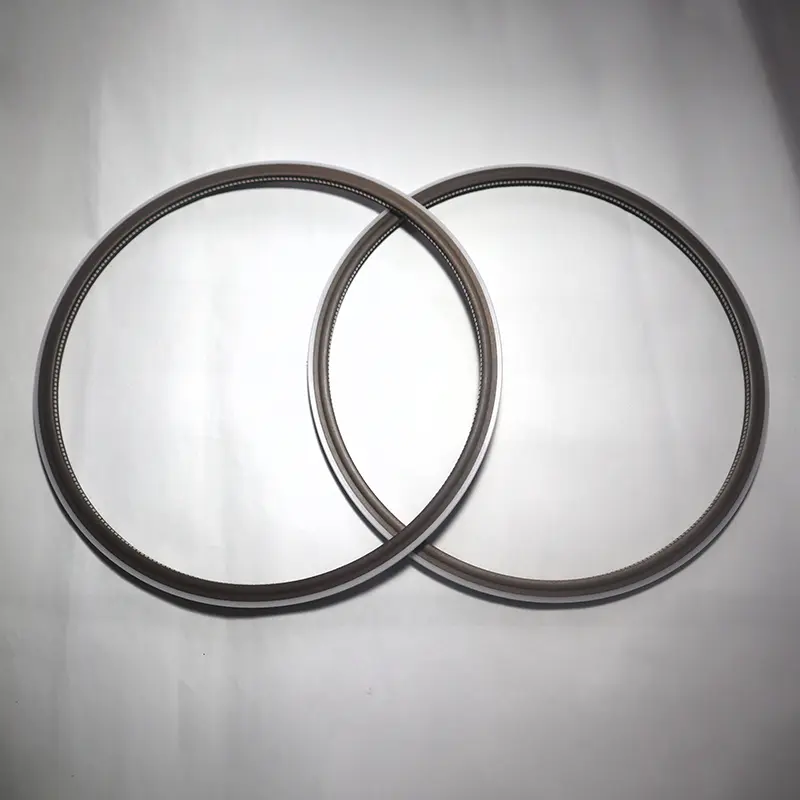

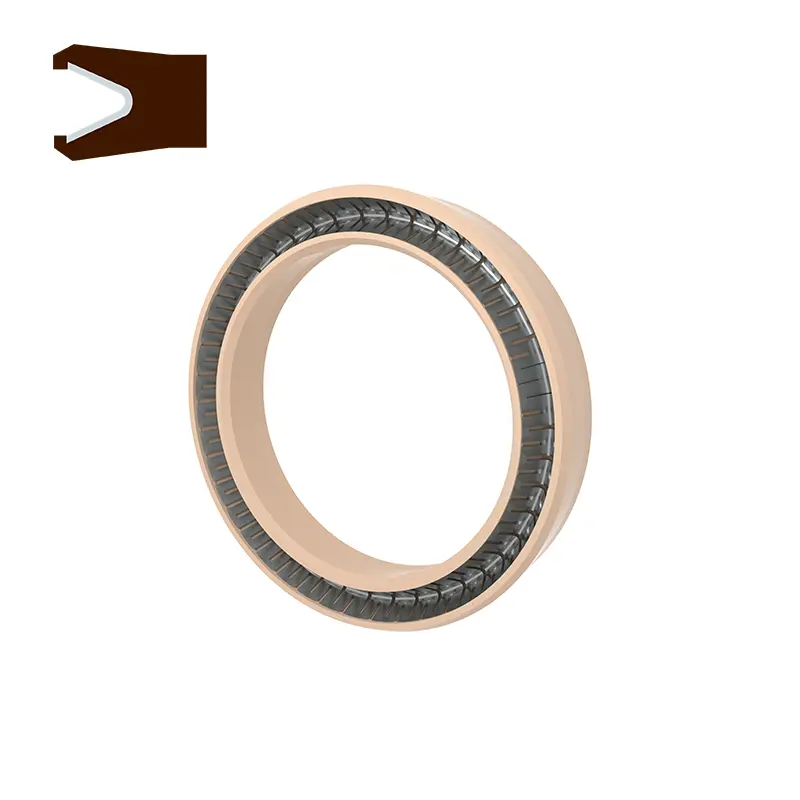

আমরা চালু করা শেষ ফ্ল্যাঞ্জ স্প্রিং এনার্জিড সিলগুলিতে বিভিন্ন মডেল অন্তর্ভুক্ত রয়েছে, যার প্রত্যেকটির নিজস্ব মহকুমা রয়েছে। এগুলি সমস্ত কঠোরভাবে বিকাশ, উত্পাদিত এবং পরীক্ষা করা হয়।

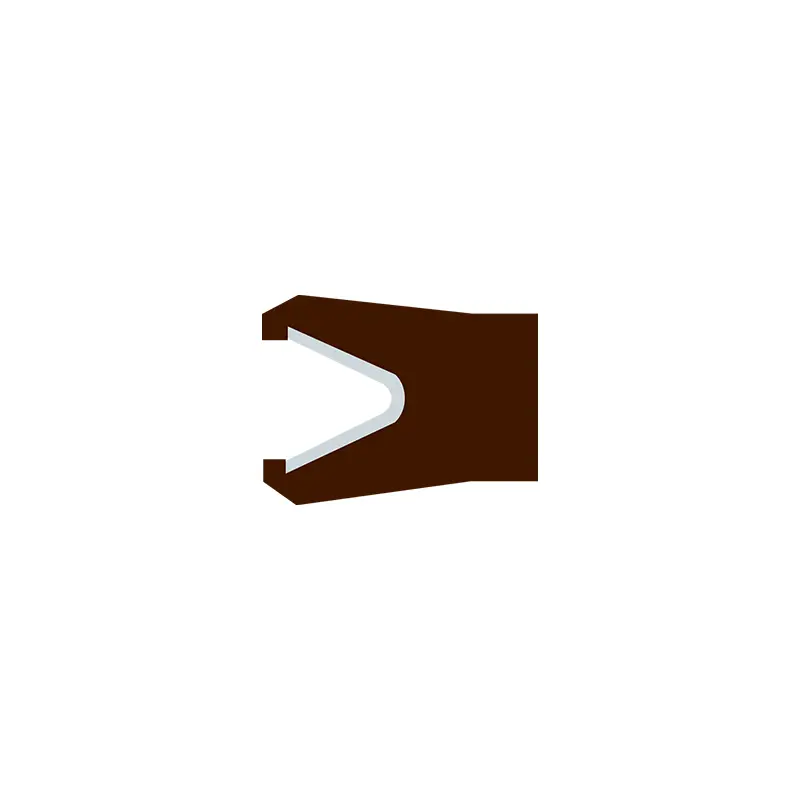

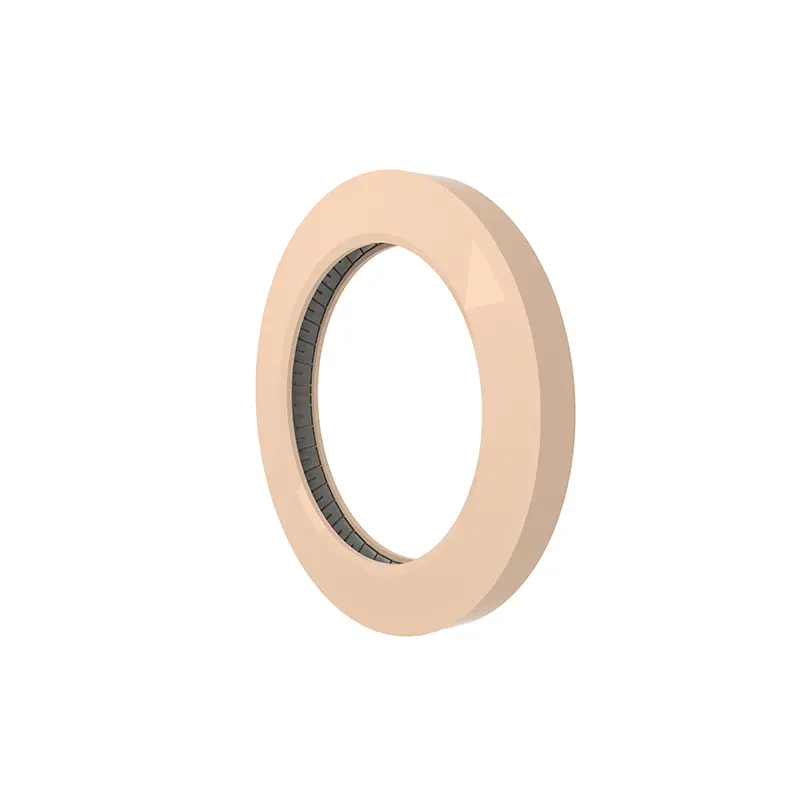

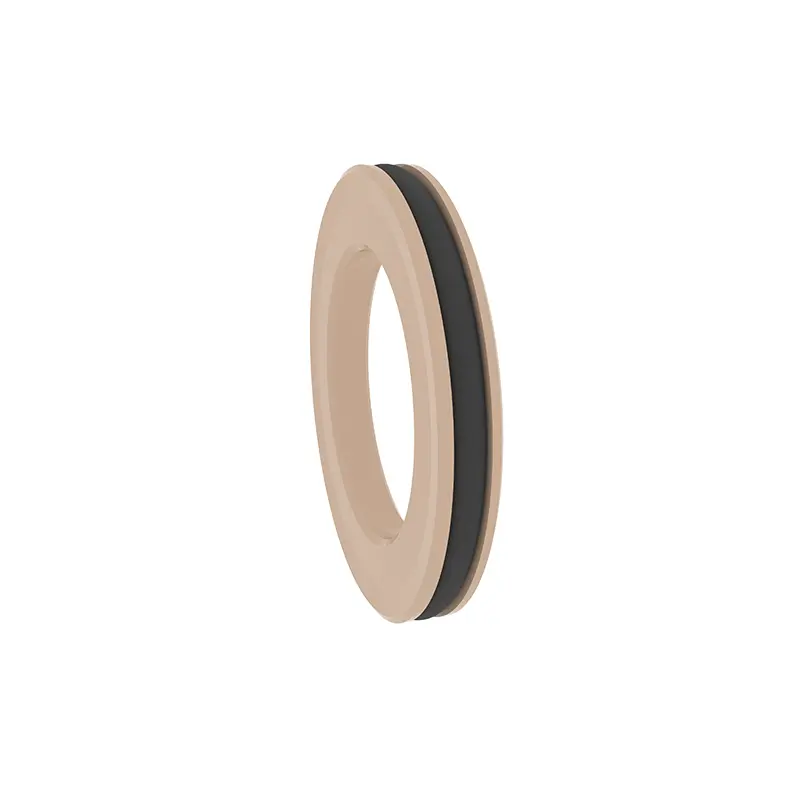

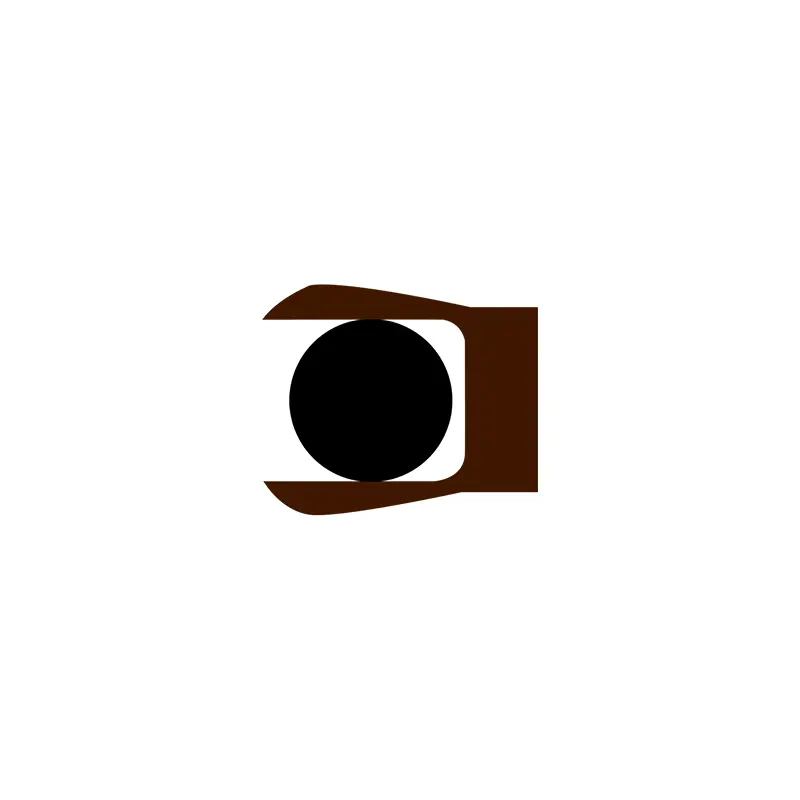

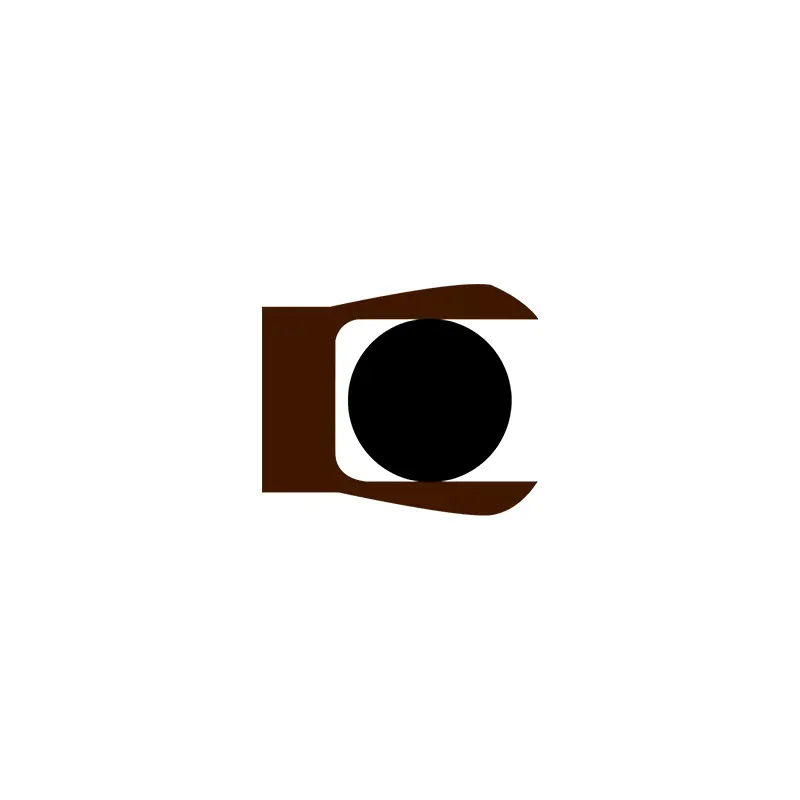

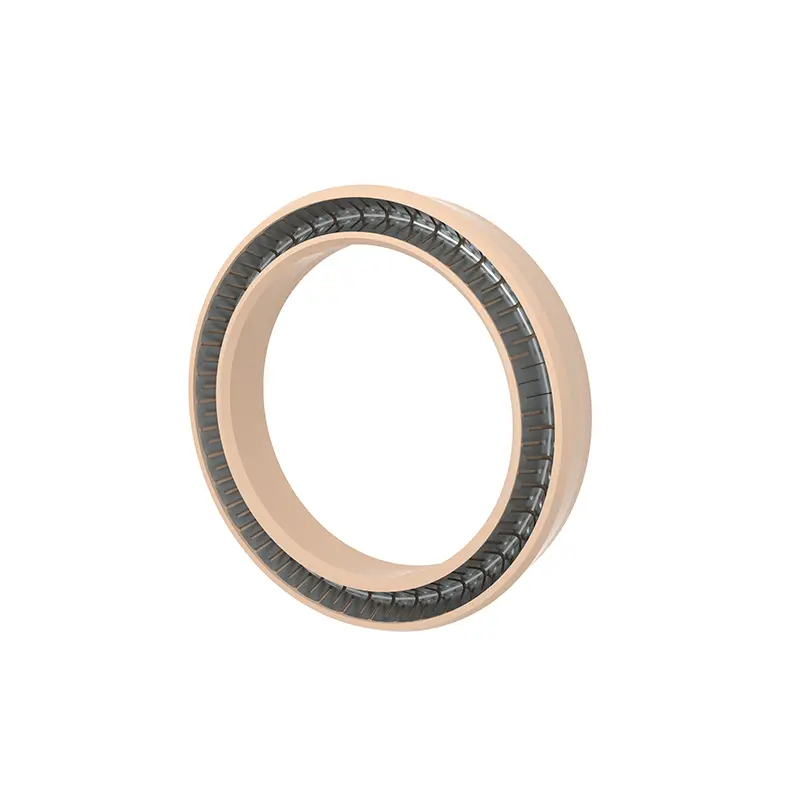

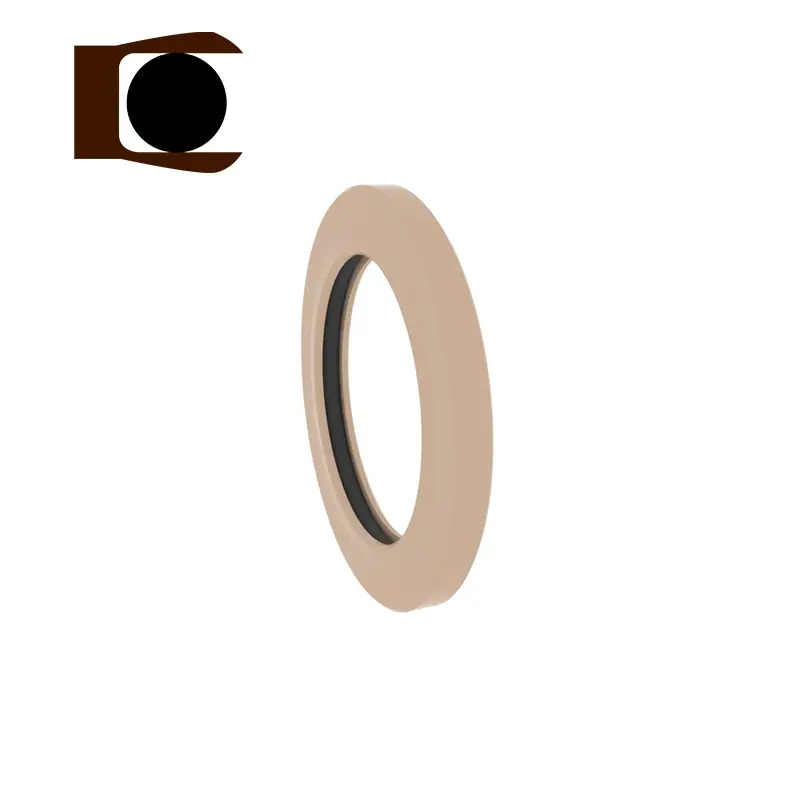

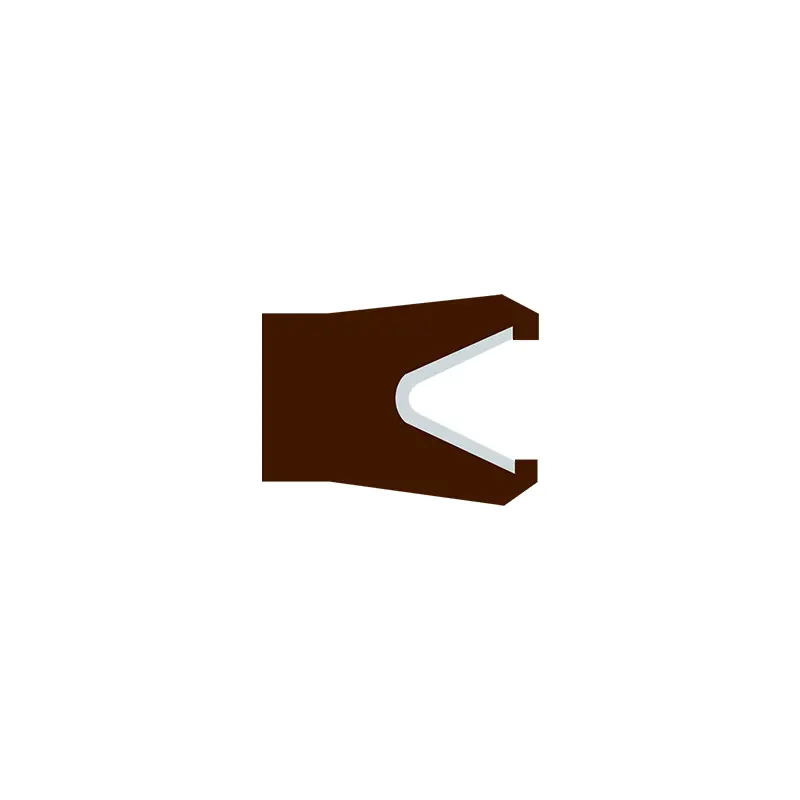

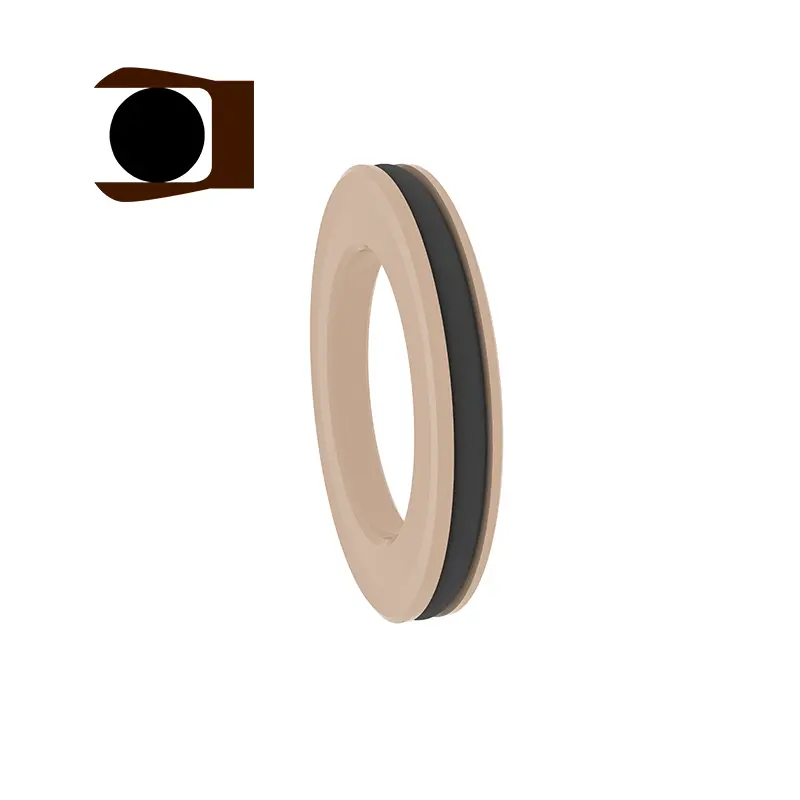

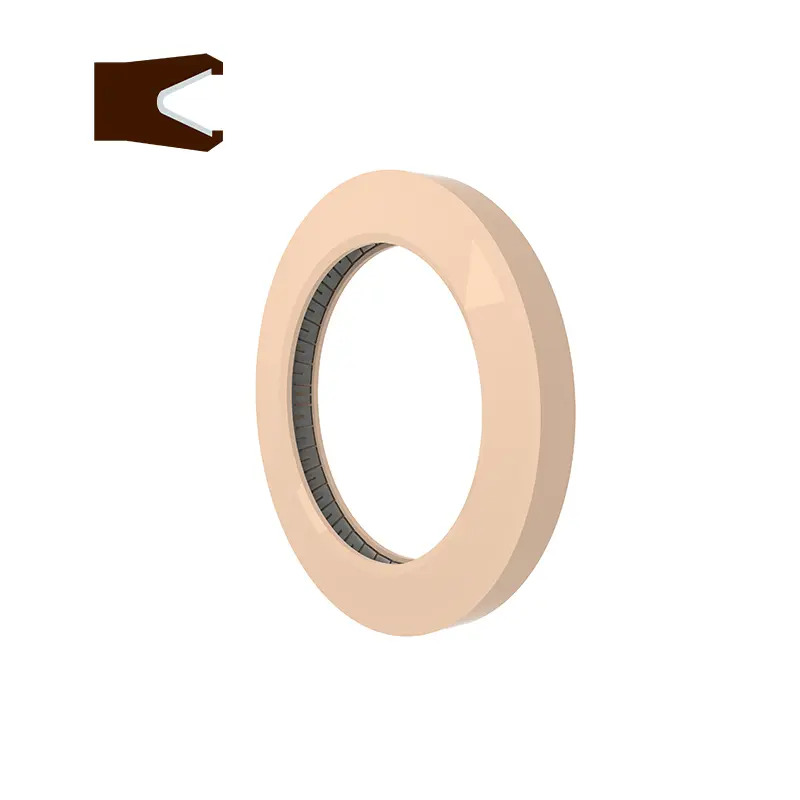

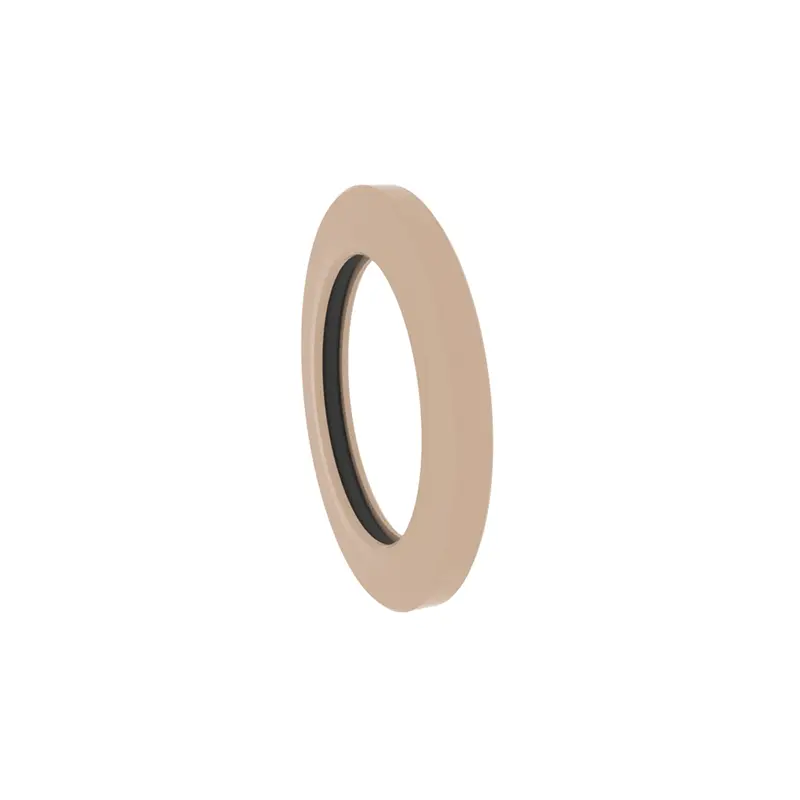

আরসি 2876 এবং আরসি 2877 হ'ল প্যান-সিল, এবং আরসি 2876-বি এবং আরসি 2877-বি হ'ল ওয়াই-আকৃতির সম্মিলিত সিল। প্রতিটি মডেলের মধ্যে দুটি পৃথক বিভাগের একই খাঁজ রয়েছে এবং এটি বিনিময় হতে পারে। এগুলি অক্ষীয় (শেষ) এবং ফ্ল্যাঞ্জ একমুখী চাপ স্ট্যাটিক সিলগুলির জন্য উপযুক্ত এবং পৃষ্ঠের রুক্ষতা আদর্শ নয় এমন জায়গায় ব্যবহার করা যেতে পারে। দুটি প্যান-সিল স্টেইনলেস স্টিল স্প্রিংস এবং উচ্চ-ফাংশন প্লাস্টিক দ্বারা গঠিত। স্টেইনলেস স্টিল স্প্রিংস ভি-আকৃতির স্প্রিংস এবং ও-আকৃতির স্প্রিংস হিসাবে নির্বাচন করা যেতে পারে। এবং আরসি 2876-বি এবং আরসি 2877-বি ব্যবহার করার সময়, ম্যাচিং ইলাস্টোমার উপকরণগুলি যুক্তিসঙ্গতভাবে নির্বাচন করা প্রয়োজন।
পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
আরসি 2876
প্রযোজ্য কাজের শর্ত (সীমাবদ্ধ মানগুলি একই সময়ে উপস্থিত হওয়া উচিত নয়)
| চাপ এমপিএ | গতি মেসার্স | তাপমাত্রা ℃ | মাধ্যম | ||
| আরসি 2876 | আরসি 2876-বি | - | আরসি 2876 | আরসি 2876-বি | সমস্ত তরল, রাসায়নিক, গ্যাস |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
উপাদান নির্বাচন
1। ম্যাচিং ও-রিং উপকরণগুলি হতে পারে: আর 01 নাইট্রাইল রাবার (এনবিআর), আর 02 ফ্লুরোরবারবার (এফকেএম), ইটিসি।
2। সিলিং রিং মেটেরিয়ালস: পিটিএফই 1, পিটিএফই 2, পিটিএফই 3, পিটিএফই 4, ইউপিই, পিকে 1, পিকে 2 ইত্যাদি
3। স্টেইনলেস স্টিল স্প্রিংসগুলি ও-আকৃতির স্প্রিংস এবং ভি-আকৃতির স্প্রিংস থেকে নির্বাচন করা যেতে পারে।
অর্ডার উদাহরণ
আরসি 2876-40-পিটিএফই 4+ভি অভ্যন্তরীণ চাপ খাঁজের বাইরের ব্যাস 40, সিলিং রিং উপাদানটি পিটিএফই 4, এবং বসন্তটি ভি-আকৃতির বসন্ত
RC2876-B-40-PTFE4+R02 The outer diameter of the internal pressure groove is 40, the sealing ring material is PTFE4, and the matching O-ring is fluororubber
দ্রষ্টব্য: আপনি যদি বর্ধিত পরিসরটি চয়ন করেন তবে দয়া করে সিরিজ নম্বরটি ব্যবহার করুন।

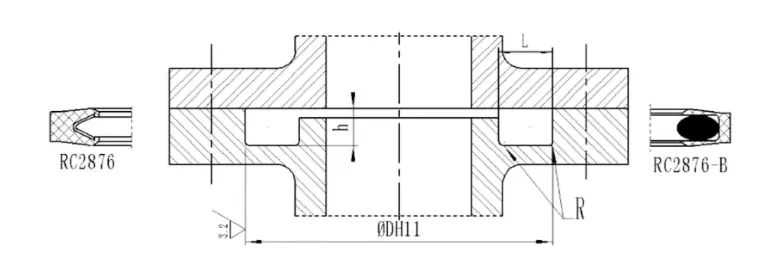

| সিরিয়াল নম্বর | সিরিয়াল নম্বর | স্ট্যান্ডার্ড রেঞ্জ DH11 | বর্ধিত পরিসীমা DH11 | খাঁজ গভীরতা এইচ-0.05 | খাঁজ প্রস্থ এল+0.2 | বৃত্তাকার কোণ Rmax |
| আরসি 2876-0 | আরসি 2876-বি -0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| আরসি 2876-1 | আরসি 2876-বি -1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| আরসি 2876-2 | আরসি 2876-বি -2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| আরসি 2876-3 | আরসি 2876-বি -3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| আরসি 2876-4 | আরসি 2876-বি -4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| আরসি 2876-5 | আরসি 2876-বি -5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
আরসি 2877
প্রযোজ্য কাজের শর্ত (সীমাবদ্ধ মানগুলি একই সময়ে উপস্থিত হওয়া উচিত নয়)
| চাপ এমপিএ | গতি মেসার্স | তাপমাত্রা ℃ | মাধ্যম | ||
| আরসি 2877 | আরসি 2877-বি | - | আরসি 2877 | আরসি 2877-বি | সমস্ত তরল, রাসায়নিক, গ্যাস |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1। ম্যাচিং ও-রিং উপকরণগুলি হতে পারে: আর 01 নাইট্রাইল রাবার (এনবিআর), আর 02 ফ্লুরোরবারবার (এফকেএম), ইটিসি।
2। সিলিং রিং মেটেরিয়ালস: পিটিএফই 1, পিটিএফই 2, পিটিএফই 3, পিটিএফই 4, ইউপিই, পিকে 1, পিকে 2 ইত্যাদি
3। স্টেইনলেস স্টিল স্প্রিংসগুলি ও-আকৃতির স্প্রিংস এবং ভি-আকৃতির স্প্রিংস থেকে নির্বাচন করা যেতে পারে।
অর্ডার উদাহরণ
RC2877-40-PTFE4+V বাহ্যিক চাপ খাঁজের অভ্যন্তরীণ ব্যাস 40, সিলিং রিং উপাদানটি পিটিএফই 4, এবং স্টেইনলেস স্টিল স্প্রিং একটি ভি-আকৃতির বসন্ত
RC2877-B-40-PTFE4+R02 The inner diameter of the external pressure groove is 40, the sealing ring material is PTFE4, and the matching O-ring is fluororubber
দ্রষ্টব্য: আপনি যদি কোনও বর্ধিত পরিসর চয়ন করেন তবে দয়া করে সিরিজ নম্বরটি ব্যবহার করুন।

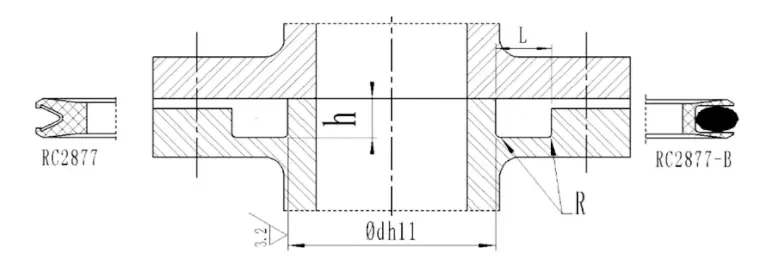

| সিরিয়াল নম্বর | সিরিয়াল নম্বর | স্ট্যান্ডার্ড রেঞ্জ ডি এইচ 11 | বর্ধিত পরিসীমা DH11 | খাঁজ গভীরতা এইচ-0.05 | খাঁজ প্রস্থ এল+0.2 | বৃত্তাকার কোণ Rmax |
| আরসি 2877-0 | আরসি 2877-বি -0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| আরসি 2877-1 | আরসি 2877-বি -1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| আরসি 2877-2 | আরসি 2877-বি -2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| আরসি 2877-3 | আরসি 2877-বি -3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| আরসি 2877-4 | আরসি 2877-বি -4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| আরসি 2877-5 | আরসি 2877-বি -5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
