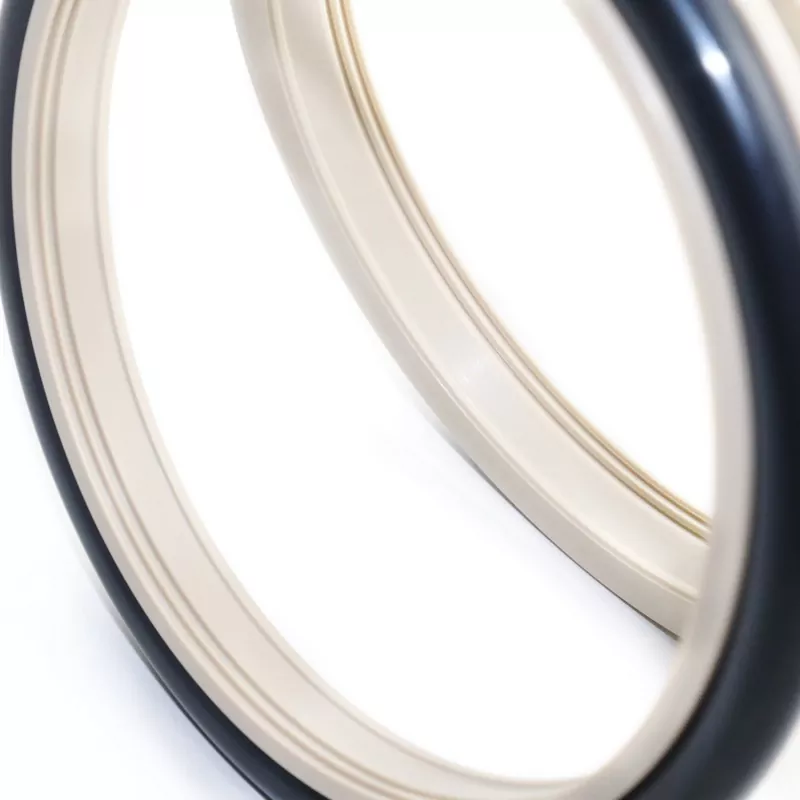

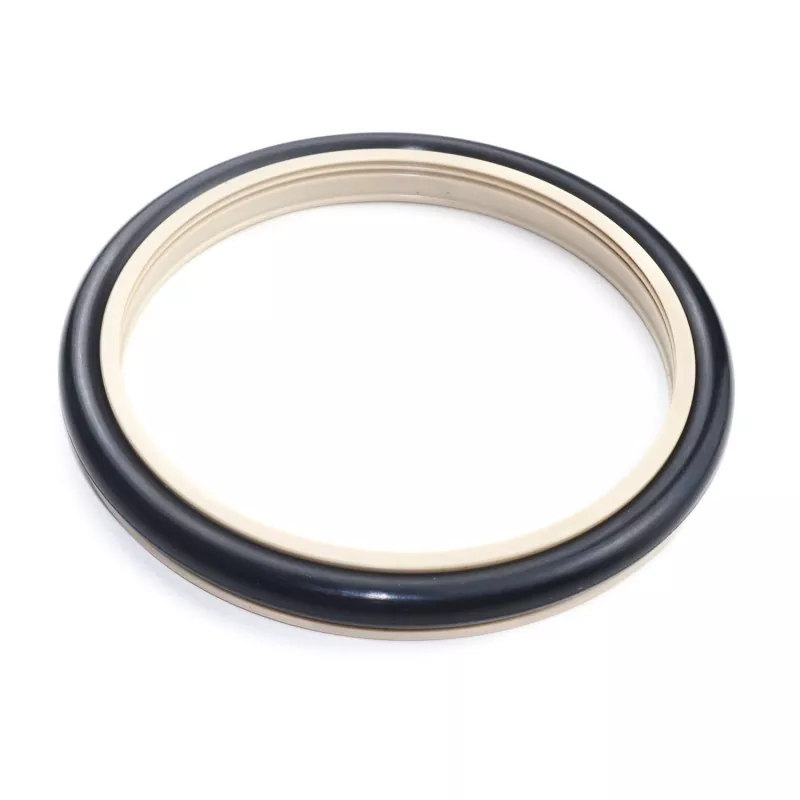

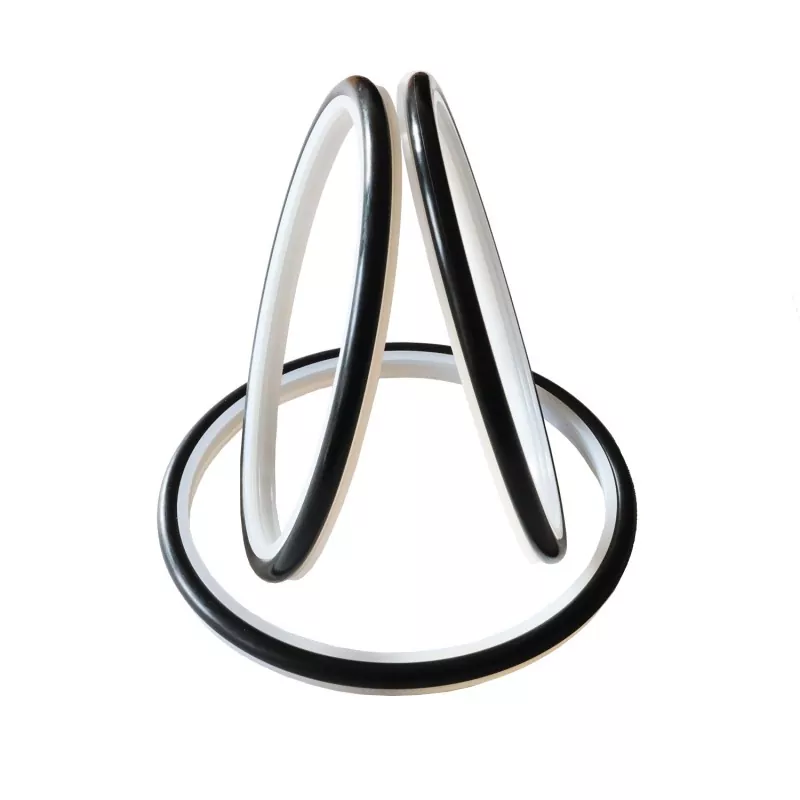

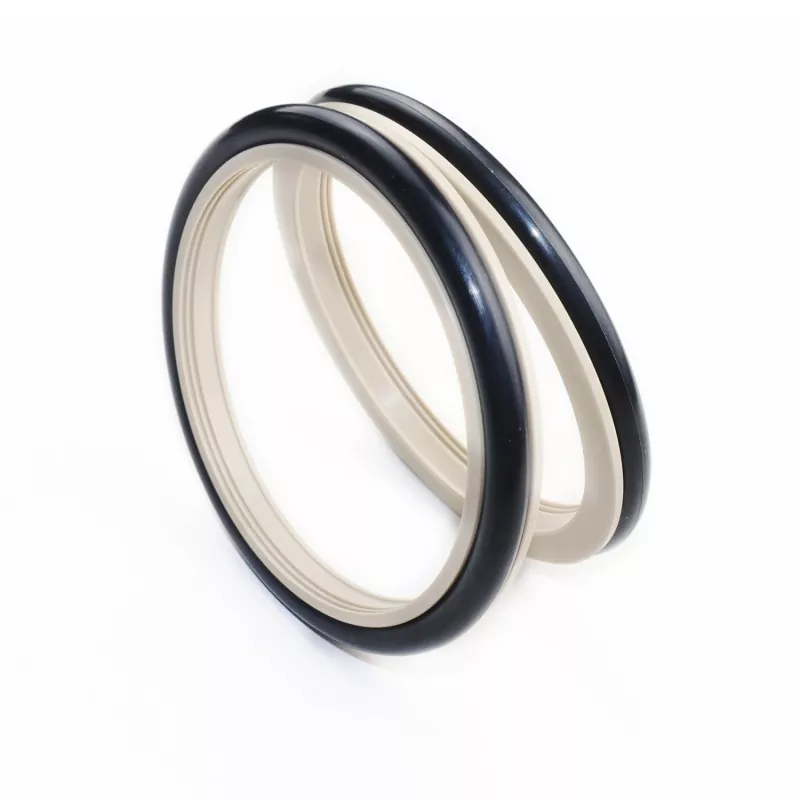

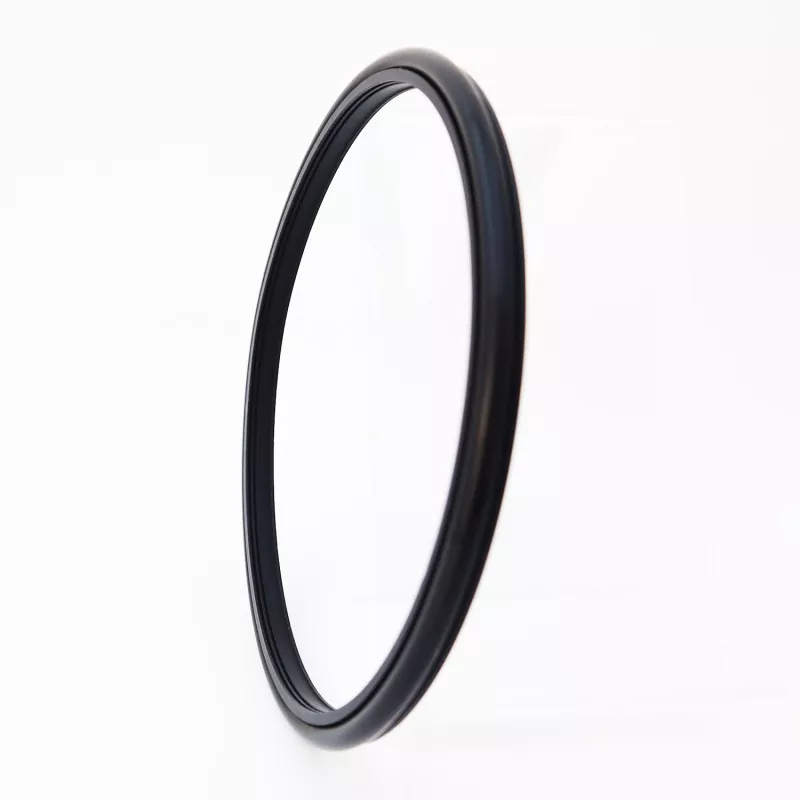

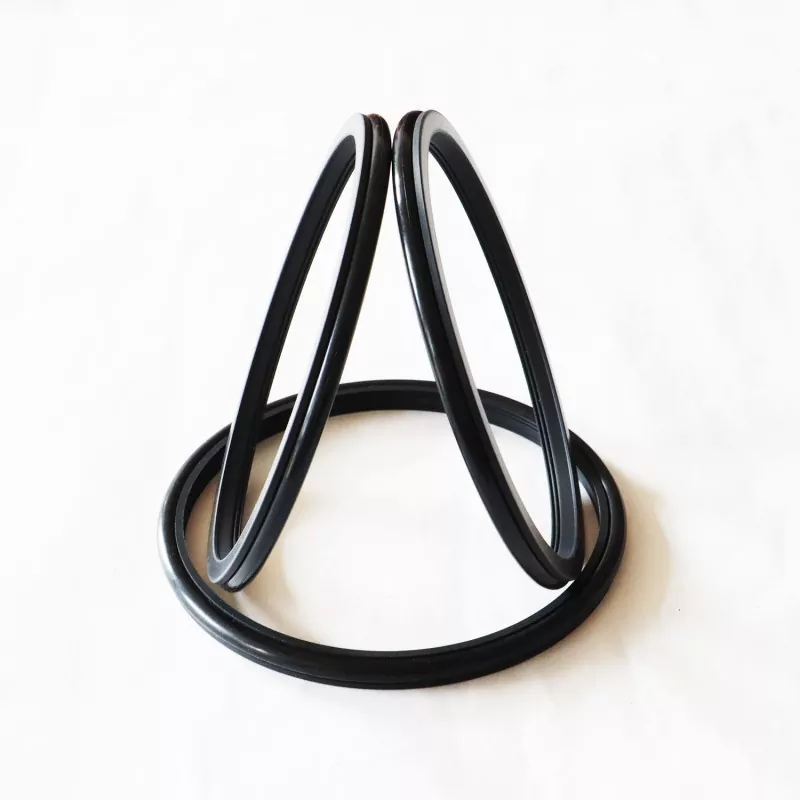

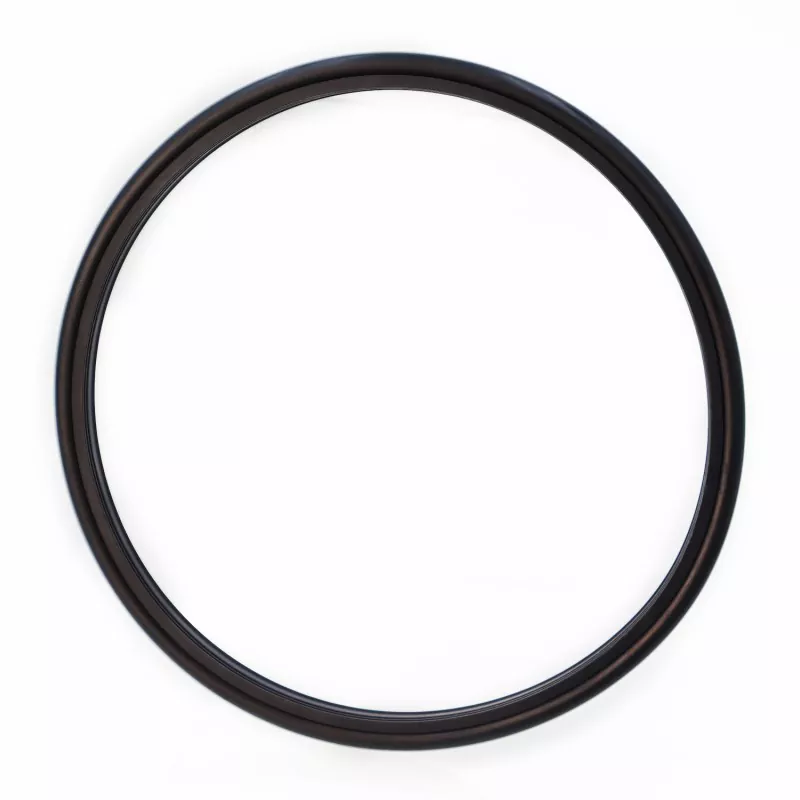

পিস্টন রড (শাফ্ট) এর জন্য রিইনফোর্সড সেরেটেড কম্পোজিট সিল (সিমেন্ট স্লারি সীল) উচ্চ-পারফরম্যান্স ইঞ্জিনিয়ারিং প্লাস্টিক এবং একটি রাবার ও-রিং দিয়ে তৈরি একটি বিশেষভাবে ডিজাইন করা সেরেটেড সিলিং রিং নিয়ে গঠিত; এটি হাইড্রোলিক রেসিপ্রোকেটিং এবং ঘূর্ণমান অ্যাপ্লিকেশনগুলিতে একমুখী সিলিংয়ের জন্য উপযুক্ত। এটি প্রাথমিকভাবে প্লাঞ্জার পাম্প, কাদা পাম্প, স্ক্রু ড্রিলিং টুল, ড্রিলিং রিগ, তেল অনুসন্ধান সরঞ্জাম, কংক্রিট মিক্সিং প্ল্যান্ট এবং আরও অনেক কিছুতে ব্যবহৃত হয়।
মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে দীর্ঘ পরিষেবা জীবন, কম ঘর্ষণ, চমৎকার সিলিং কর্মক্ষমতা, কমপ্যাক্ট ডিজাইন এবং ইনস্টলেশন, ব্যবহার এবং রক্ষণাবেক্ষণের সহজতা। সিলিং ঠোঁট প্রোফাইলের অপ্টিমাইজড ডিজাইন এবং পুরুত্ব সিমেন্ট স্লারির মতো কঠোর মিডিয়ার সংস্পর্শে থাকলেও কার্যকর সিলিং নিশ্চিত করে।
যখন কাদা-সদৃশ মিডিয়া ব্যবহার করা হয়, তখন দুটি (বা তার বেশি) সিলিং পর্যায়ের মধ্যে লুব্রিকেটিং গ্রীস ইনজেকশন করার পরামর্শ দেওয়া হয়।
সীমা মান একই সাথে ঘটতে হবে না.
|
চাপ (MPa) |
তাপমাত্রা (°সে) |
গতি (মি/সেকেন্ড) |
মাঝারি |
|
|
পারস্পরিক গতি |
ঘূর্ণন গতি |
|||
|
≤100 |
-35 থেকে +100 (এনবিআর ও-রিং সহ) |
≤6 |
≤2 |
জল, কাদা, অপরিশোধিত তেল, জলবাহী তেল, ইমালসন |
|
-20 থেকে +200 (FKM ও-রিং সহ) |
||||
1. সামঞ্জস্যপূর্ণ ও-রিং উপকরণগুলির মধ্যে রয়েছে: R01 নাইট্রিল রাবার (NBR), R02 ফ্লুরোরাবার (FKM), ইত্যাদি।
2. সিলিং রিং উপাদান: স্ট্যান্ডার্ড উপাদান PTFE4; অন্যান্য উপলব্ধ উপকরণগুলির মধ্যে রয়েছে PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, ইত্যাদি।
অর্ডার মডেল: RC2061-80*91.7*7.6-PTFE4-R01 (মডেল - শ্যাফ্ট ব্যাস * গ্রুভ ব্যাস * খাঁজ প্রস্থ - উপাদান কোড)
নির্দিষ্ট পরামিতি পরিসীমা মধ্যে মাপ উপলব্ধ.
|

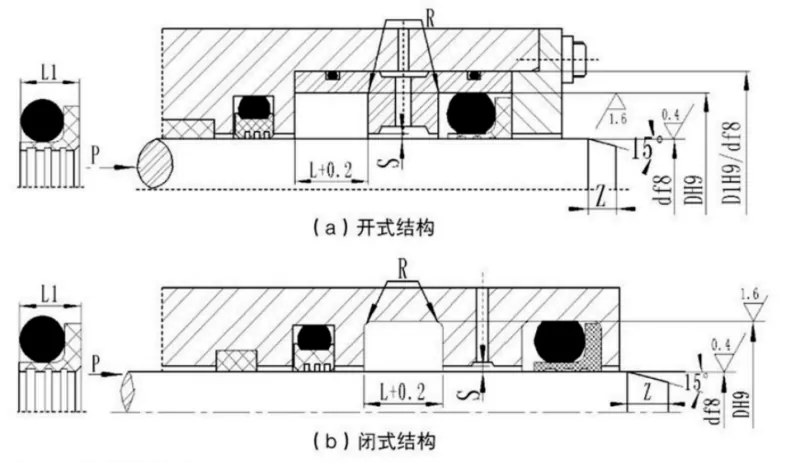

খাদ ব্যাস পরিসীমা স্ট্যান্ডার্ড টাইপ d f8 RC2061 |
খাদ ব্যাস পরিসীমা ভারি-শুল্ক d f8 RC2061-Z |
খাঁজ ব্যাস D H9 |
খাঁজ প্রস্থ L+0.2 |
সীল প্রস্থ L1 |
কোণার ব্যাসার্ধ Rmax |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার জেমিন |
ও-রিং ক্রস-সেকশন ব্যাস |
||
|
<10MPA |
<20 এমপিএ |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
দ্রষ্টব্য: 1. খাদ ব্যাসের জন্য ≤30 মিমি, একটি খোলা খাঁজ নকশা সুপারিশ করা হয়.
2. ঘূর্ণমান sealing অ্যাপ্লিকেশনের জন্য, ঘূর্ণমান খাদ পৃষ্ঠ কঠোরতা HRC ≥58 হতে হবে.
3. 30 MPa-এর বেশি চাপের জন্য, এক্সট্রুশন ফাঁকের জন্য একটি H8/f8 ফিট বাঞ্ছনীয়।
