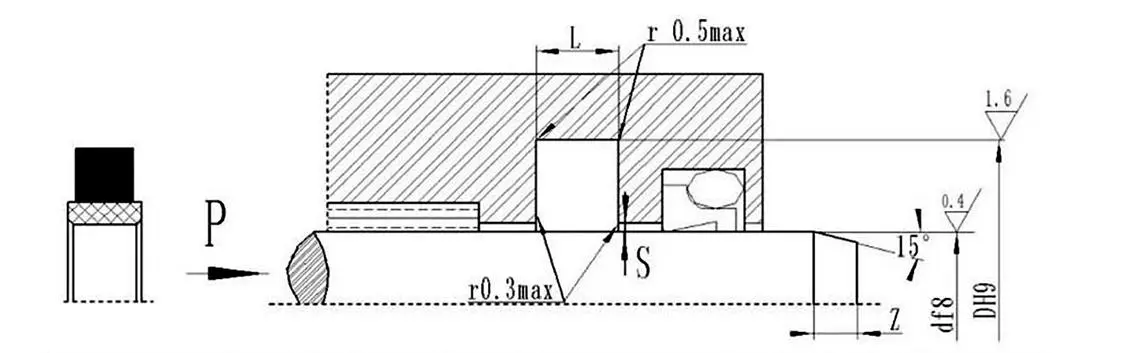

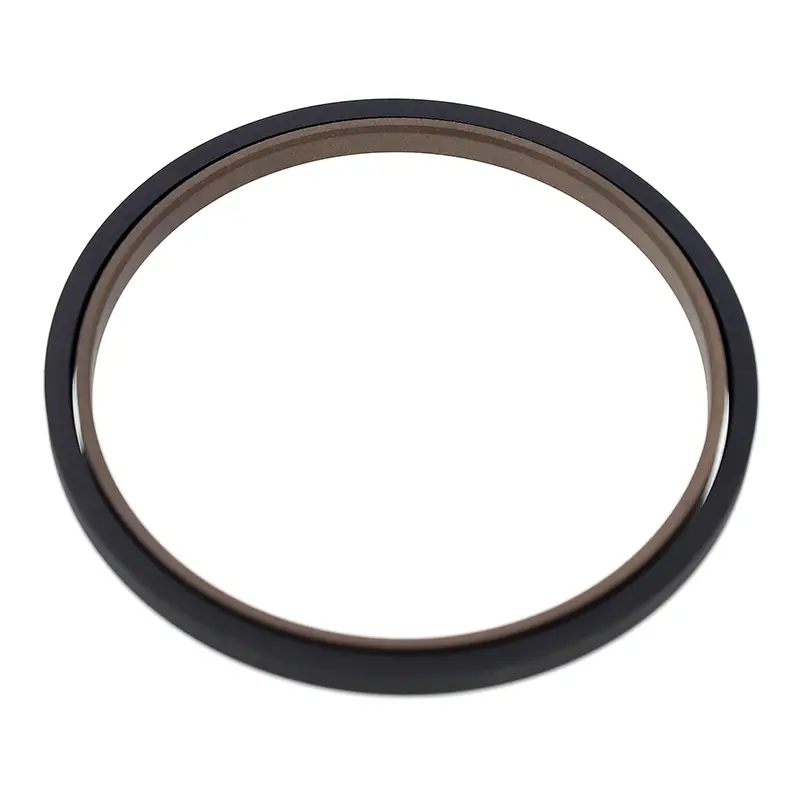

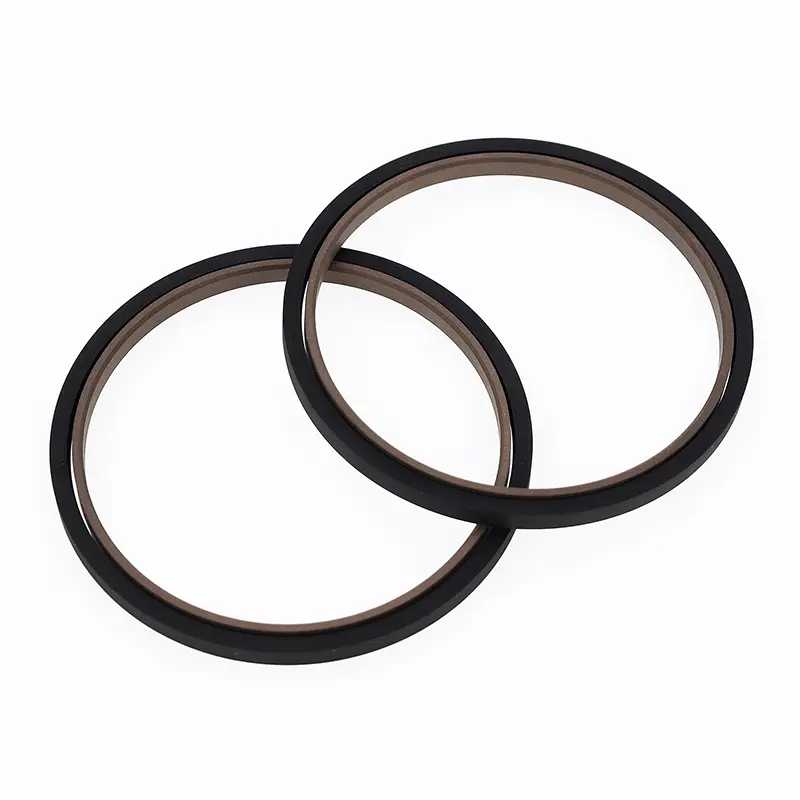

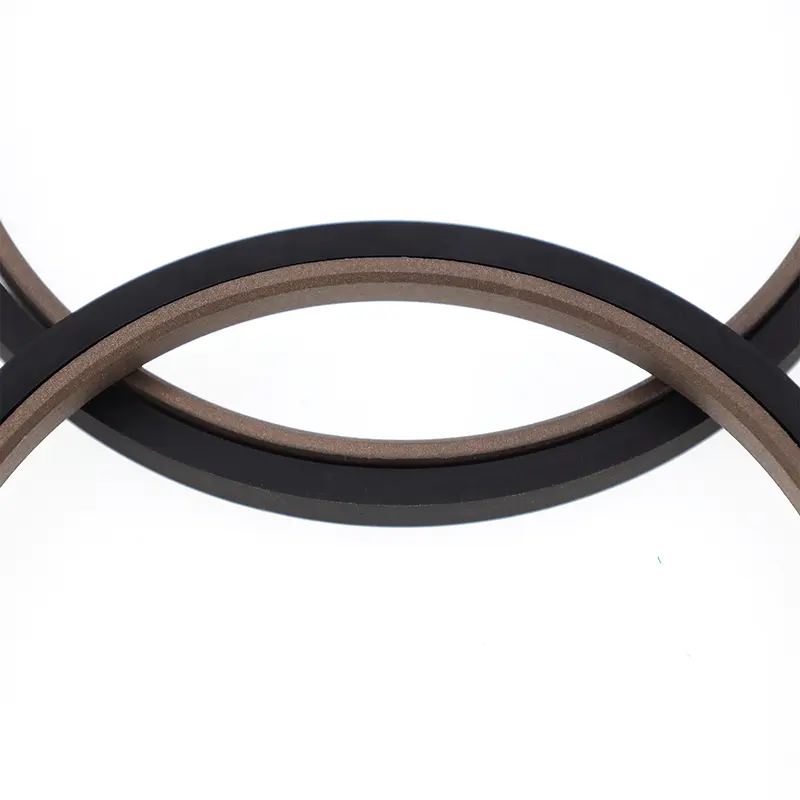

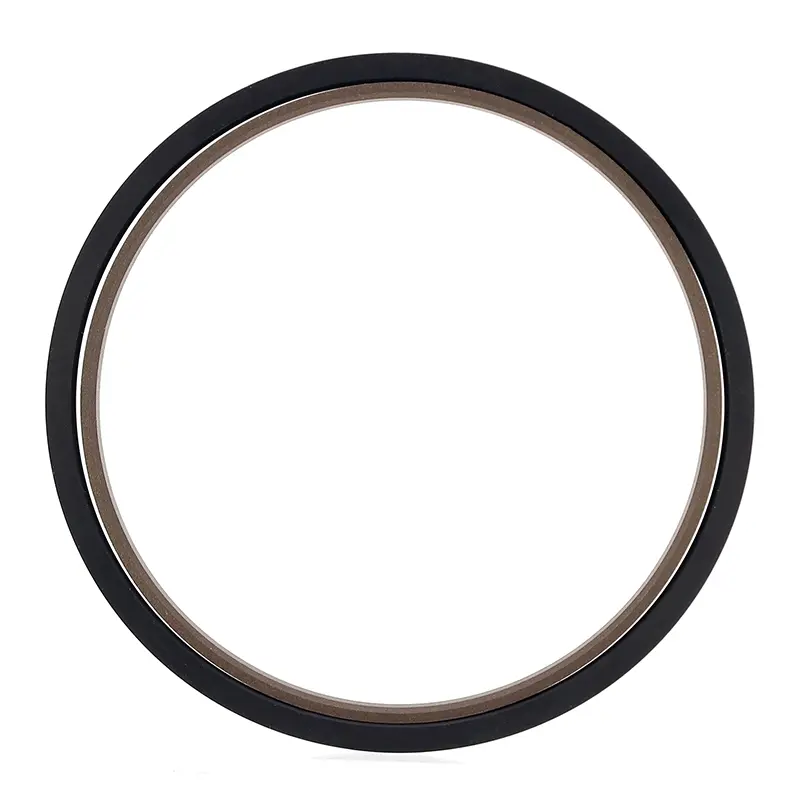

পিস্টন রডগুলির জন্য আয়তক্ষেত্রাকার সংমিশ্রণ সীলটিতে একটি PTFE-ভরা আয়তক্ষেত্রাকার সিলিং রিং এবং একটি আয়তক্ষেত্রাকার রাবার রিং থাকে। এটি হাইড্রোলিক এবং বায়ুসংক্রান্ত অ্যাপ্লিকেশনের মধ্যে দ্বিমুখী চাপ সিলিংয়ের জন্য উপযুক্ত। আয়তক্ষেত্রাকার রিং রেডিয়াল বল প্রদান করে এবং সীল রিং পরিধানের জন্য ক্ষতিপূরণ দেয়। 30 মিমি থেকে কম রড ব্যাসের জন্য, একটি বিভক্ত (খোলা) খাঁজ নকশা ব্যবহার করা উচিত।
বৈশিষ্ট্য:
1. কম ঘর্ষণ, কম শুরু প্রতিরোধ, মসৃণ আন্দোলন, সমান গতিশীল এবং স্ট্যাটিক ঘর্ষণ, এবং কোন হামাগুড়ি;
2. হাইড্রোলিক এবং বায়ুসংক্রান্ত অ্যাপ্লিকেশনের জন্য দ্বৈত-উদ্দেশ্য সীল, দ্বিমুখী চাপ sealing জন্য উপযুক্ত;
3. দীর্ঘ সেবা জীবন, তেল-মুক্ত তৈলাক্তকরণের জন্য উপযুক্ত;
4. সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য কম্প্যাক্ট নকশা.
প্রযোজ্য অপারেটিং শর্ত (চরম মান একই সাথে প্রদর্শিত হবে না)
|
প্রেসার এমপিএ |
তাপমাত্রা ℃ |
গতি m/s |
মাঝারি |
এক্সট্রুশন গ্যাপ এসসর্বোচ্চ |
|
≤40 |
-35~+100 (মেলে আয়তক্ষেত্রাকার রিং NBR) |
≤4 |
খনিজ-ভিত্তিক জলবাহী তেল, শিখা প্রতিরোধক তরল (HFA/HFB), জল, গ্যাস, ইত্যাদি। |
0.4 (~25MPA) |
|
-20~+200 (মেলে আয়তক্ষেত্রাকার রিং FKM) |
0.2 (~40MPA) |
উপাদান নির্বাচন
1. উপলব্ধ আয়তক্ষেত্রাকার উপকরণ: R01 নাইট্রিল রাবার (NBR), RO2 ফ্লুরোরাবার (FKM), ইত্যাদি।
2. সিলিং রিং উপকরণ: PTFE2, PTFE3, PTFE4 (উপাদানের বিবরণ দেখুন)।
অর্ডারিং উদাহরণ
অর্ডার মডেল SPN-d*DL-PTFE3-R01: রড ব্যাস*গ্রুভ বটম ব্যাস*খাঁজ প্রস্থ
SPN মডেল PTFE3 - পরিবর্তিত PTFE উপাদান কোড R01 - আয়তক্ষেত্রাকার রিং উপাদান কোড
