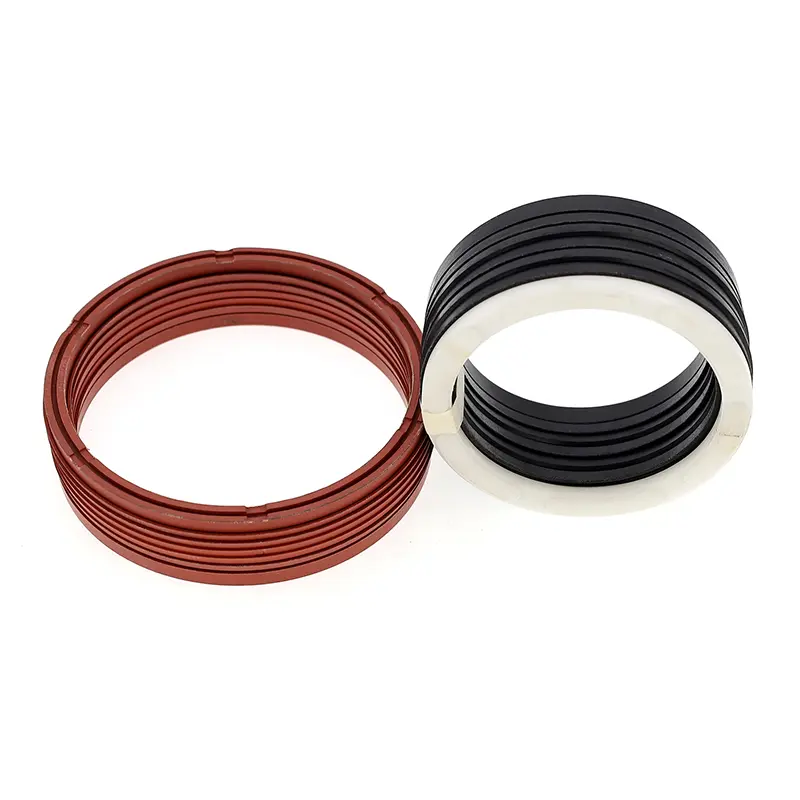

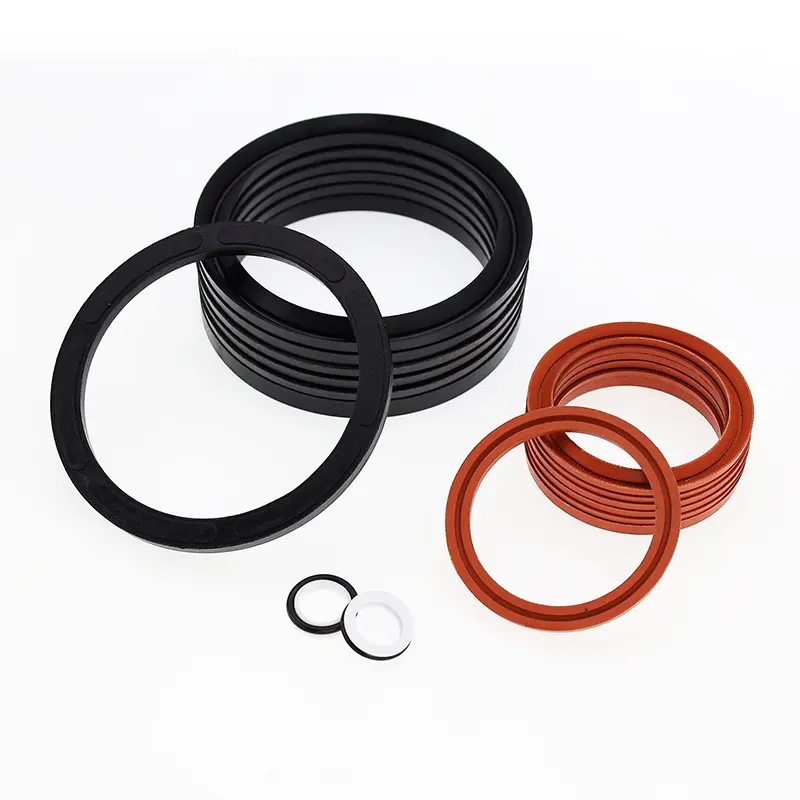

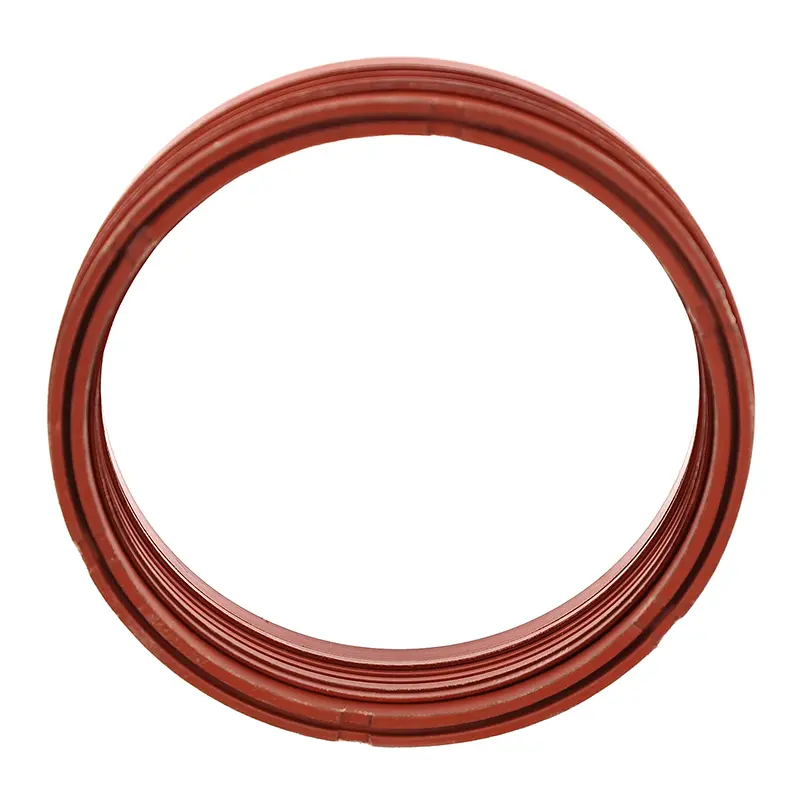

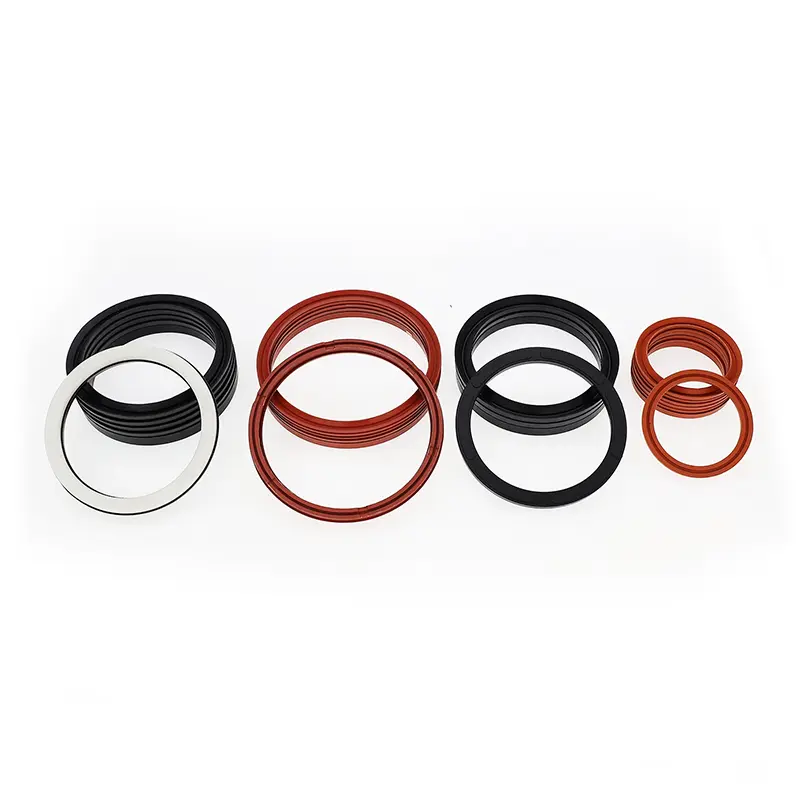

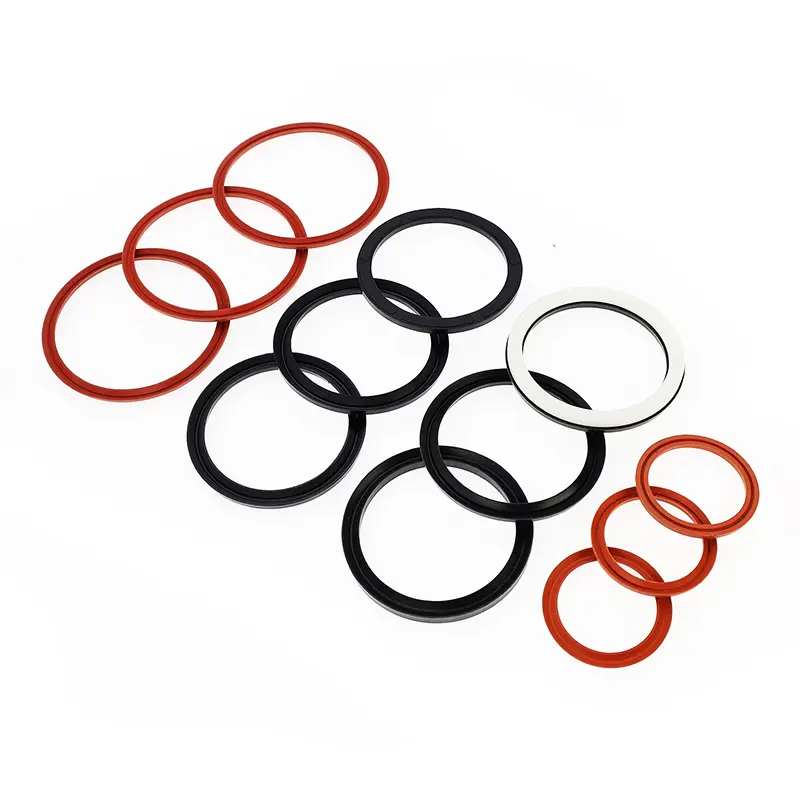

পিস্টন রডগুলির জন্য V- আকৃতির সংমিশ্রণ সীলটিতে একটি সেট (অন্তত তিনটি) V- আকৃতির সিলিং রিং, একটি কম্প্রেশন রিং এবং একটি সমর্থন রিং থাকে। এটি জলবাহী অ্যাপ্লিকেশনের আদান-প্রদানে একমুখী চাপ সিলিংয়ের জন্য উপযুক্ত। সিলিং উপাদানের সাথে সামঞ্জস্যপূর্ণ একটি গ্রীস ইনস্টলেশনের সময় প্রয়োগ করা আবশ্যক। এটি একটি মনোলিথিক (বন্ধ) খাঁজে ইনস্টল করা যাবে না।
বৈশিষ্ট্য:
1. উপকরণের বিস্তৃত পরিসর পাওয়া যায়, যা বিভিন্ন অ্যাপ্লিকেশনের জন্য সর্বোত্তম সমন্বয়ের অনুমতি দেয়।
2. কঠোর অপারেটিং পরিস্থিতিতে ব্যবহারের জন্য উপযুক্ত, কার্যত সমস্ত মিডিয়ার সাথে খাপ খাইয়ে নেওয়া এবং চাহিদাপূর্ণ অবস্থার জন্য।
3. দীর্ঘ সেবা জীবন, তেল-মুক্ত তৈলাক্তকরণ সীল জন্য উপযুক্ত (উপযুক্ত উপাদান নির্বাচন সঙ্গে)।
4. সামঞ্জস্যযোগ্য সিলিং কর্মক্ষমতা এবং ঘর্ষণ gasket সামঞ্জস্য দ্বারা অর্জন করা যেতে পারে, এবং অক্ষীয় মাত্রা যোগ বা V- আকৃতির sealing রিং অপসারণ দ্বারা সামঞ্জস্য করা যেতে পারে.
5. এমনকি দরিদ্র sealing পৃষ্ঠ গুণমান সঙ্গে কার্যকরী.
প্রযোজ্য অপারেটিং শর্ত (চরম মান একই সাথে প্রদর্শিত হবে না)
|
প্রেসার এমপিএ |
তাপমাত্রা ℃ |
গতি m/s |
মাঝারি |
|||
|
≤60 |
-35~+100 (নাইট্রিল রাবার বা নাইট্রিল কাপড়ের রাবার) |
-20~+200 (ফ্লুরোরাবার বা ফ্লুরোরাবার কাপড়) |
-200~+260 (PTFE) |
≤0.5 (রাবার বা কাপড়-রিইনফোর্সড রাবার) |
≤15 (PTFE) |
প্রায় সমস্ত মিডিয়া (উপাদানের সংমিশ্রণের যুক্তিসঙ্গত পছন্দ) |
উপকরণ
1. প্রেসার রিং উপাদান: PTFE, নাইট্রিল-বুটাডিয়ান রাবার (NBR) ফ্যাব্রিক, ফ্লুরোরাবার-বুটাডিয়ান রাবার ফ্যাব্রিক, নাইলন, পলিঅক্সিমিথিলিন
2. ভি-রিং উপকরণ: PTFE, নাইট্রিল-বুটাডিয়ান রাবার (এনবিআর) ফ্যাব্রিক, ফ্লুরোরাবার, ফ্লুরোরাবার-বুটাডিয়ান রাবার ফ্যাব্রিক, পলিউরেথেন
3. সাপোর্ট রিং উপকরণ: নাইট্রিল-বুটাডিয়ান রাবার ফ্যাব্রিক, ফ্লুরোরাবার-বুটাডিয়ান রাবার ফ্যাব্রিক, নাইলন, পলিঅক্সিমিথিলিন, PTFE
অর্ডারিং উদাহরণ
|
মডেল |
উপাদান |
প্রযোজ্য সুযোগ |
সিলিং |
|
RC15-A |
ভি-রিং: এনবিআর কাপড়, চাপের রিং, সমর্থন রিং: এনবিআর কাপড়/পিএ/পিওএম/পিটিএফই |
স্বাভাবিক তাপমাত্রা, উচ্চ চাপ |
ভাল |
|
RC15-B |
ভি-রিং: FKM কাপড়, চাপের রিং, সমর্থন রিং: FKM কাপড়/PTFE |
উচ্চ তাপমাত্রা, উচ্চ চাপ |
ভাল |
|
RC15-C |
ভি-রিং: এনবিআর, প্রেসার রিং, সাপোর্ট রিং: এনবিআর কাপড়/পিএ/পিওএম/পিটিএফই |
স্বাভাবিক তাপমাত্রা, মাঝারি এবং নিম্নচাপ |
চমৎকার |
|
RC15-D |
ভি-রিং: FKM, চাপ রিং, সমর্থন রিং: FKM কাপড়/PTFE |
উচ্চ তাপমাত্রা, মাঝারি এবং নিম্ন চাপ |
চমৎকার |
|
RC15-E |
V-রিং: NBR+NBR কাপড়ের সংমিশ্রণ, চাপের রিং, সাপোর্ট রিং: NBR কাপড়/PA/POM/PTFE |
স্বাভাবিক তাপমাত্রা, মাঝারি এবং উচ্চ চাপ |
খুব ভালো |
|
RC15-F |
ভি-রিং: FKM+FKM কাপড়ের সংমিশ্রণ, চাপের রিং, সাপোর্ট রিং: FKM কাপড়/PTFE |
উচ্চ তাপমাত্রা, মাঝারি এবং উচ্চ চাপ |
খুব ভালো |
|
RC15-G |
ভি-রিং, প্রেসার রিং, সাপোর্ট রিং: PTFE1/PTFE2/PTFE3/PTFE4 |
উচ্চ তাপমাত্রা এবং উচ্চ চাপ ক্ষয়কারী মিডিয়া |
স্বাভাবিক |
|
RC15-H |
ভি-রিং: PU, চাপ রিং, সমর্থন রিং: PU/PA/POM/PTFE |
স্বাভাবিক তাপমাত্রা, মাঝারি এবং উচ্চ চাপ |
খুব ভালো |

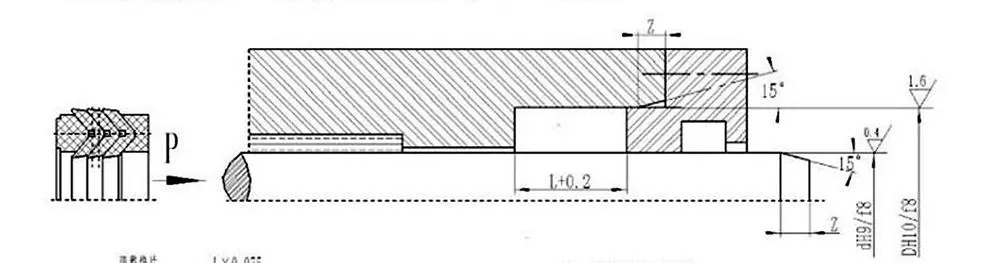

ইনস্টলেশন চেম্ফার প্রবিধান
|
রড ব্যাস ঘ |
চেম্ফার দৈর্ঘ্য Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
<500 |
12.5 |
ভি-আকৃতির সীলগুলি সর্বোত্তম সিলিং এবং ঘর্ষণ অর্জনের জন্য গ্যাসকেট সামঞ্জস্য করে অক্ষীয় মাত্রায় সামঞ্জস্য করা যেতে পারে। দীর্ঘমেয়াদী অপারেশনের পরে প্রাথমিক পরিধান অক্ষীয় মাত্রা সামঞ্জস্য করে বাড়ানো যেতে পারে। সামঞ্জস্যযোগ্য সীল গহ্বরের অক্ষীয় মাত্রার জন্য প্রস্তাবিত নকশা হল 1.025L, যার সমন্বয় পরিসীমা 7.5%L।
