কর্মক্ষমতা এবং অ্যাপ্লিকেশন

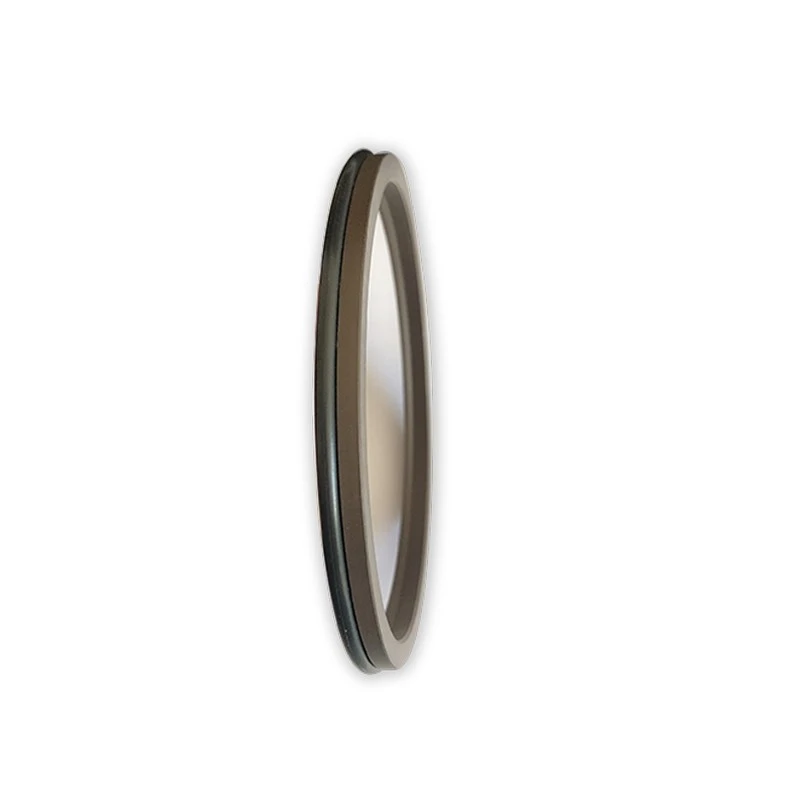

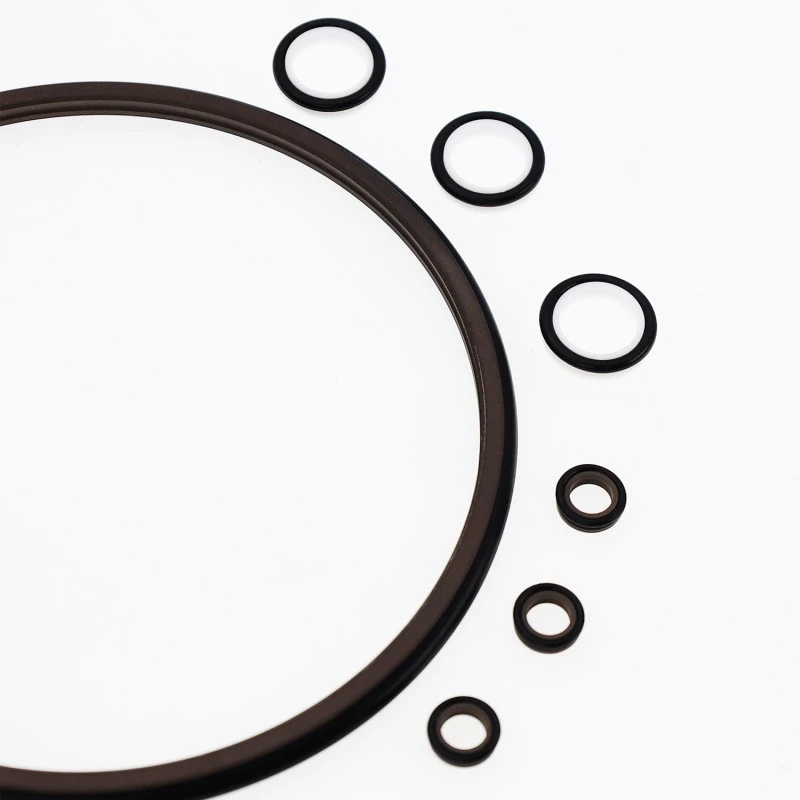

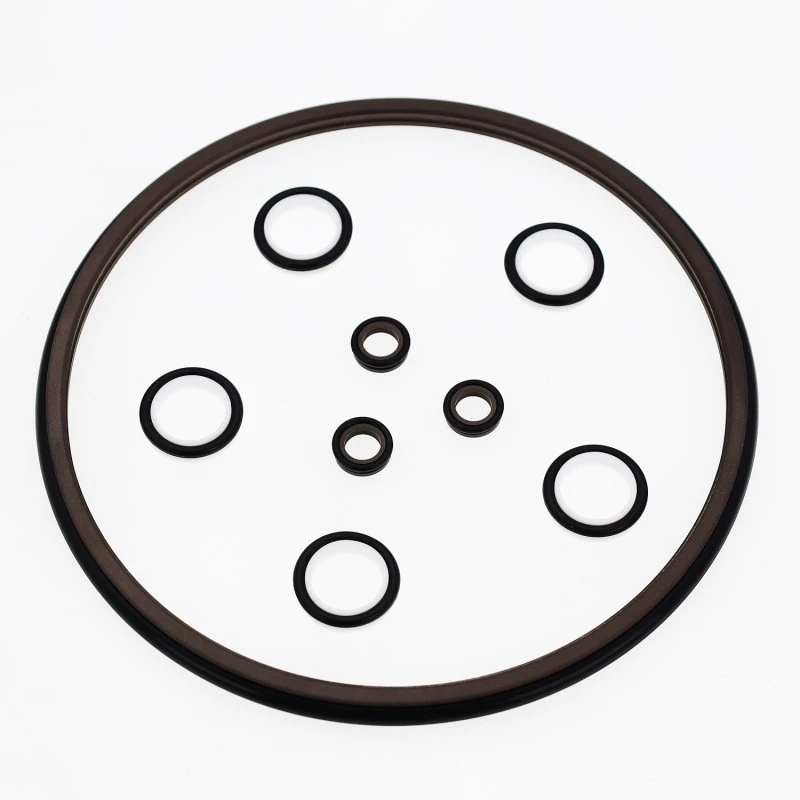

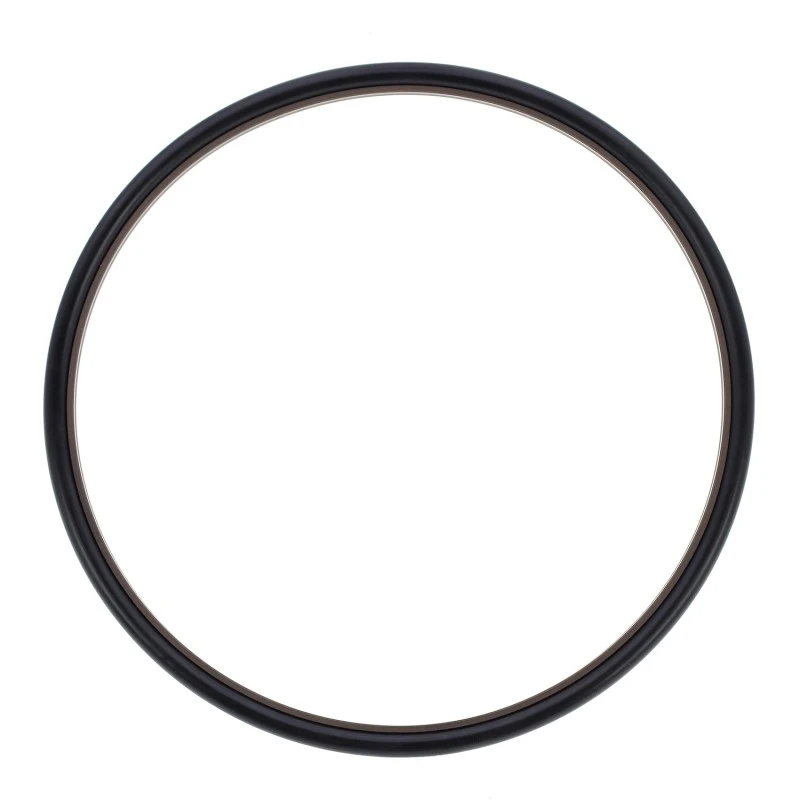

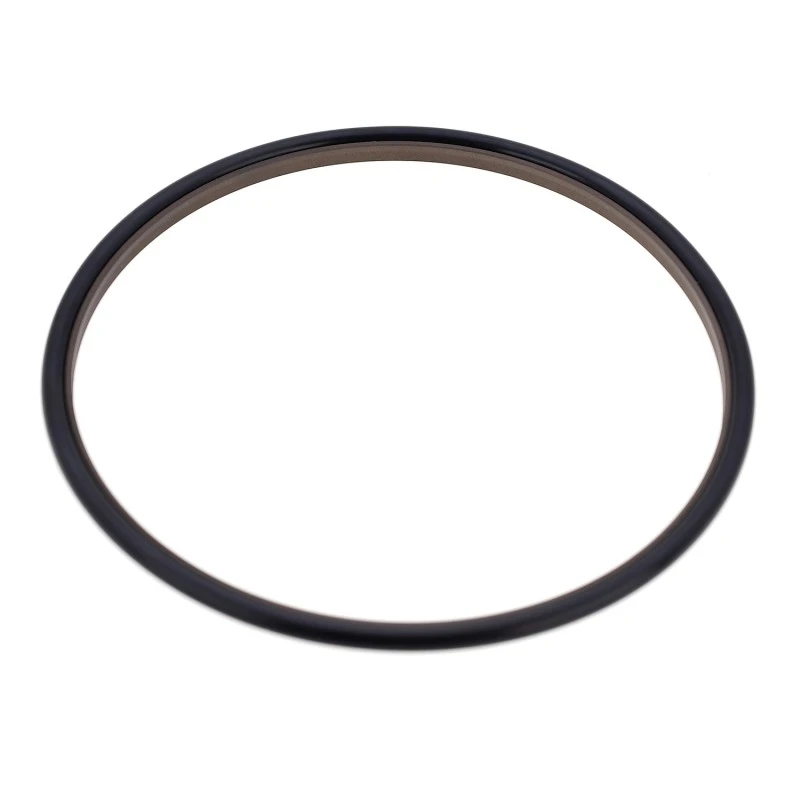

ডাবল-লিপ কম্বিনেশন ওয়াইপার সীল হল একটি দ্বিমুখী সম্মার্জনী সীল যাতে একটি PTFE-ভরা ডবল-লিপ ওয়াইপার রিং এবং একটি ও-রিং থাকে। ও-রিং প্রিলোড প্রদান করে, পিটিএফই রিং পরিধানের জন্য ক্ষতিপূরণ দেয়। এটি পারস্পরিক, দোদুল্যমান, বা সর্পিল গতির জন্য উপযুক্ত।
অপারেটিং শর্তাবলী
|
প্রেসার এমপিএ |
তাপমাত্রা °সে |
গতি m/s |
মাঝারি |
|
- |
-35~+100 (ও-রিং এনবিআরের সাথে মিলে যায়) |
6 |
হাইড্রোলিক তেল, ইমালসন, জল, ইত্যাদি |
|
-20~+200 (ও-রিং FKM মিলে) |
অর্ডারিং উদাহরণ
অর্ডার মডেল RCF02-80-PTFE3-R01
RCF02 - মডেল 80 - শ্যাফ্ট ব্যাস PTFE3 - সাধারণ-উদ্দেশ্য পরিবর্তিত PTFE RO1 - ম্যাচিং রাবার উপাদান কোড
নাইট্রিল (NBR) - R01, ফ্লুরোকার্বন (FKM) - RO2
স্পেসিফিকেশন প্যারামিটার টেবিল (প্যারামিটার রেঞ্জের মধ্যে যেকোনো আকারের পণ্য সরবরাহ করা যেতে পারে)
|
খাদ ব্যাস পরিসীমা d f8 |
খাঁজ ব্যাস D H9 |
খাঁজ প্রস্থ এল+0.2 |
খোলা গর্ত ব্যাস D1H11 |
খোলা গর্ত প্রস্থ a≥ |
গোলাকার কোণ আর≤ |
ও-রিং তারের ব্যাস d0 |
|
4~11 |
d+4.8 |
3.7 |
d+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6.8 |
5.0 |
d+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8.8 |
6.0 |
d+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12.2 |
8.4 |
d+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16.0 |
11.0 |
d+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20.0 |
14.0 |
d+2.5 |
5 |
2.0 |
8.60 |
