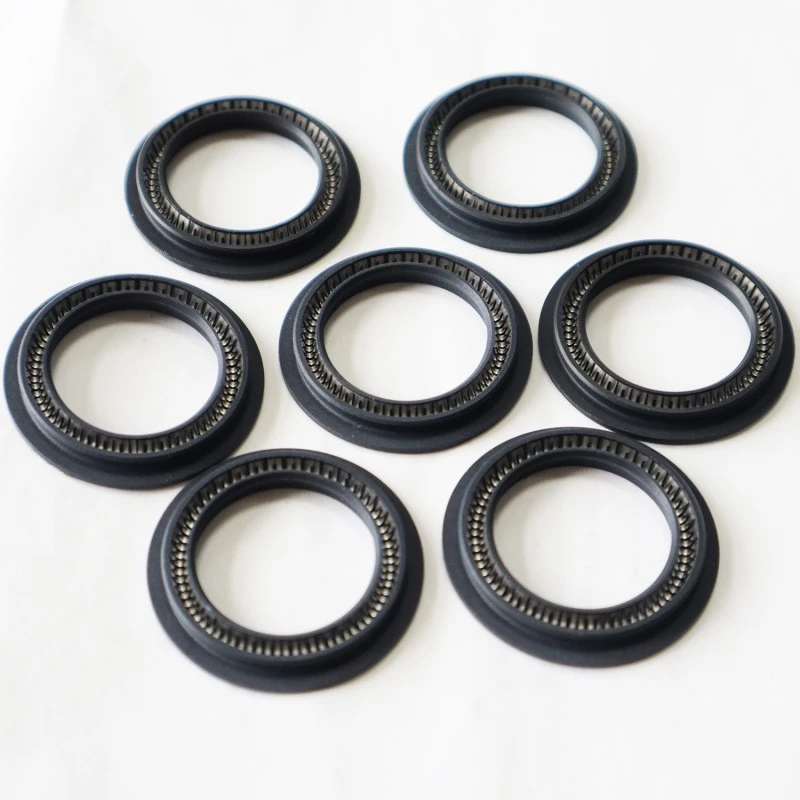

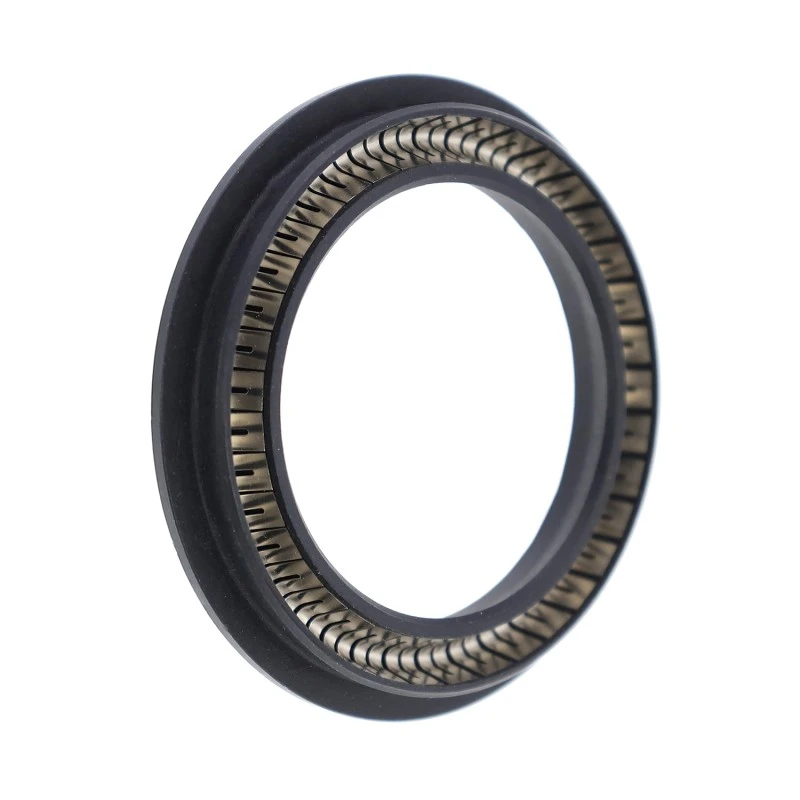

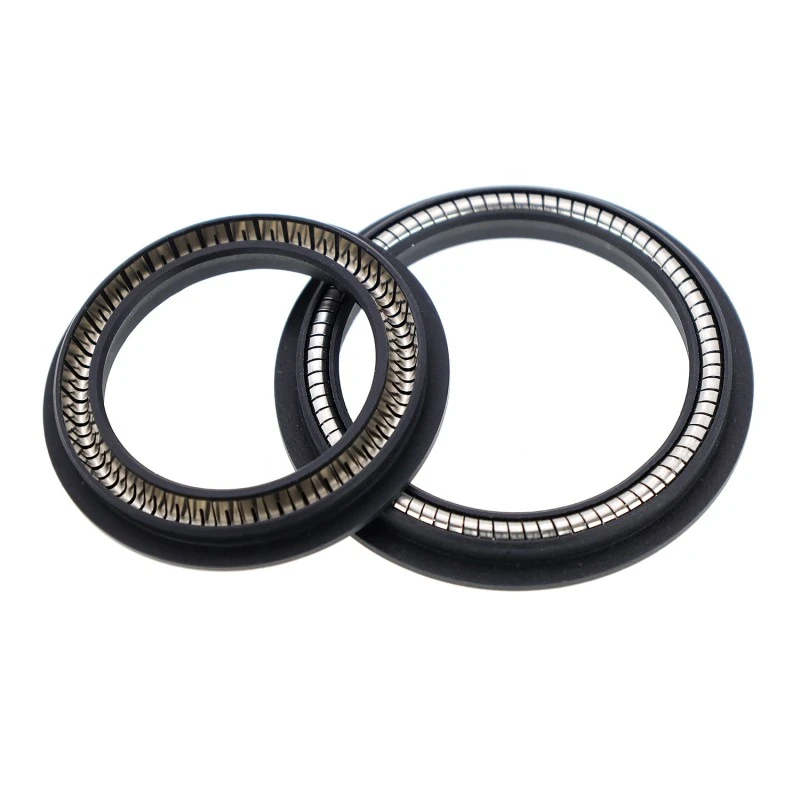

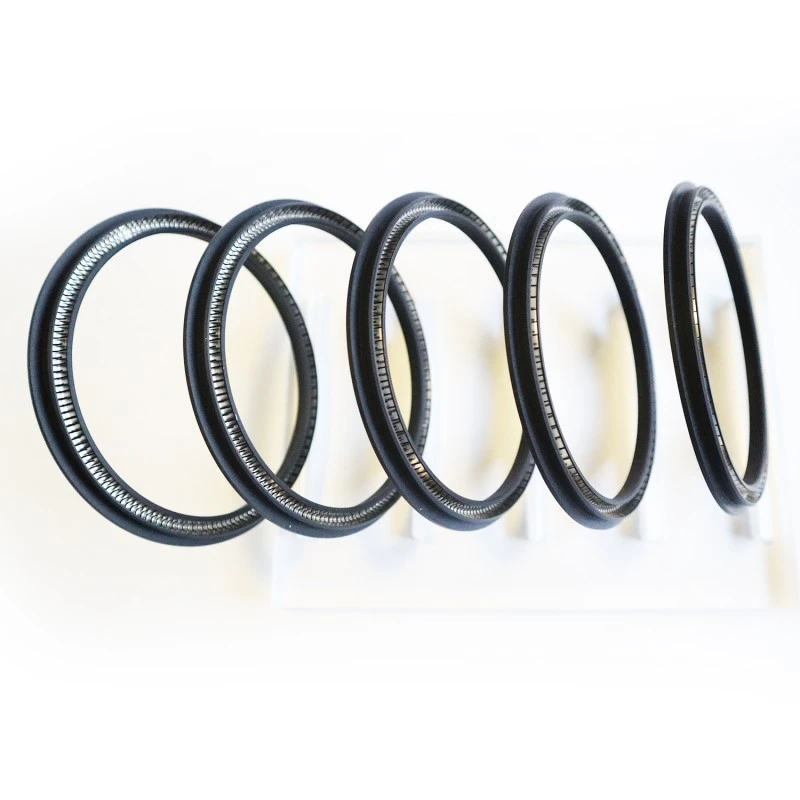

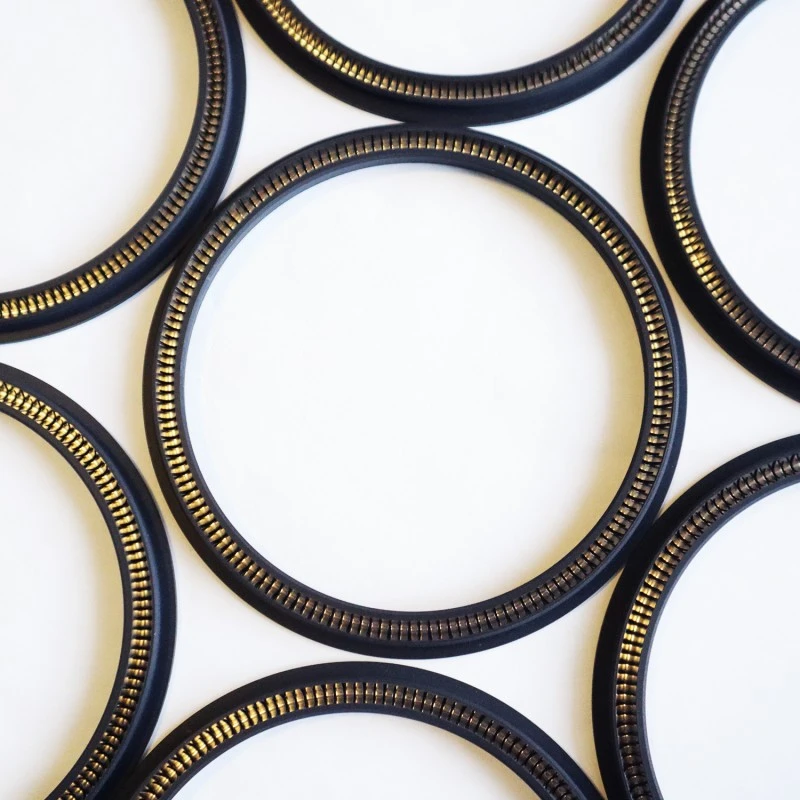

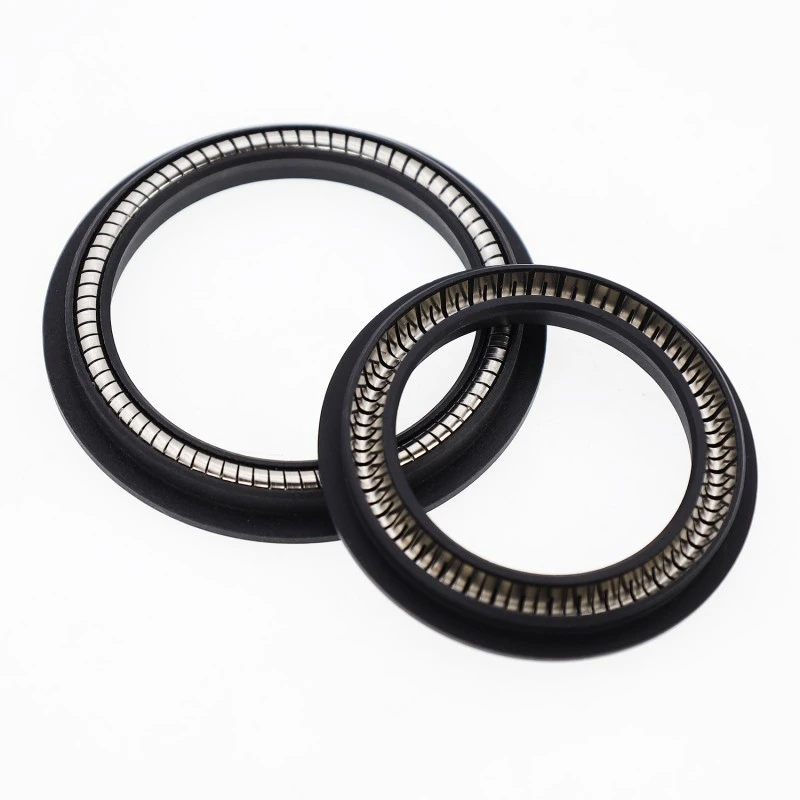

ঘূর্ণমান শ্যাফ্টের জন্য বসন্ত-শক্তিযুক্ত সীলগুলি উচ্চ-কর্মক্ষমতা, একমুখী চাপের সীলগুলি ঘূর্ণমান শ্যাফ্ট অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। RC2055 ঘূর্ণমান সীল একটি স্টেইনলেস স্টীল বসন্ত এবং উচ্চ-কর্মক্ষমতা প্লাস্টিক গঠিত। RC2055-B এবং RC2055-C ব্যবহার করার সময়, উপযুক্ত ইলাস্টোমার উপাদান অবশ্যই সাবধানে নির্বাচন করতে হবে।
প্রযোজ্য অপারেটিং শর্ত (চরম মান একযোগে ঘটতে হবে না)
|
চাপ/এমপিএ |
তাপমাত্রা / °সে |
গতি / m/s |
মাঝারি |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
প্রায় সব তরল এবং বায়বীয় মিডিয়া |
|
-200~+250 |
-৩৫~+২৫০ |
<2M/S |
<6M/S |
<2M/S |
||
উপাদান নির্বাচন
1. উপলভ্য ও-রিং উপকরণগুলির মধ্যে রয়েছে: R01 নাইট্রিল রাবার (NBR), R02 ফ্লুরোরুবার (FKM), ইত্যাদি।
2. সিল রিং উপকরণ: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ইত্যাদি।
3. স্টেইনলেস স্টিলের স্প্রিং: V-আকৃতির স্প্রিং।
উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ
রুইচেনের আধুনিক উৎপাদন বেস উচ্চ-নির্ভুল ইনজেকশন ছাঁচনির্মাণ মেশিন, স্বয়ংক্রিয় ভ্যাকুয়াম ভলকানাইজিং মেশিন এবং CNC নির্ভুলতা মেশিনিং সরঞ্জাম দিয়ে সজ্জিত। উৎপাদন প্রক্রিয়া চলাকালীন, আমরা SPC (স্ট্যাটিস্টিক্যাল প্রসেস কন্ট্রোল) পদ্ধতিগুলি ব্যবহার করি মূল প্রক্রিয়ার পরামিতিগুলি যেমন তাপমাত্রা, চাপ এবং সময়কে বাস্তব সময়ে নিরীক্ষণ করতে, নিশ্চিত করে যে প্রতিটি ঢালাই পণ্য উচ্চ সামঞ্জস্য এবং স্থিতিশীলতা প্রদর্শন করে।
সমালোচনামূলক পণ্যগুলির জন্য, আমরা র্যান্ডম স্যাম্পলিংয়ের পরিবর্তে একটি 100% পরিদর্শন ব্যবস্থা প্রয়োগ করি, আমাদের গ্রাহকদের কাছে সরবরাহ করা প্রতিটি সিল যোগ্য কিনা তা নিশ্চিত করতে।
অর্ডার উদাহরণ
RC2055-40-PTFE4+V: খাদ ব্যাস 40, সিলিং রিং উপাদান PTFE4, স্টেইনলেস স্টীল স্প্রিং V- আকৃতির।
RC2055-B-40-PTFE4+R02: খাদ ব্যাস 40, সিলিং রিং উপাদান PTFE4, ম্যাচিং ও-রিং হল ফ্লুরোরাবার।
RC2055-C-40-PTFE4+R02: শ্যাফ্ট ব্যাস 40, সিলিং রিং উপাদান PTFE4, ম্যাচিং ও-রিং হল ফ্লুরোরুবার।

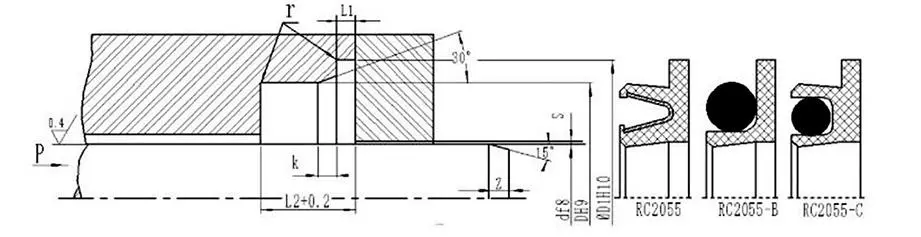

স্পেসিফিকেশন টেবিল (প্যারামিটার রেঞ্জের মধ্যে সমস্ত স্পেসিফিকেশন উপলব্ধ)
|
রড ব্যাস পরিসীমা d f8 |
খাঁজ ব্যাস DH9 |
খাঁজ ব্যাস D1H10 |
প্রান্তের গভীরতা L1 |
খাঁজ প্রস্থ L |
আমদানি চেম্ফার k |
রেডিয়াল ক্লিয়ারেন্স Smax |
চেম্ফার দৈর্ঘ্য |
r সর্বোচ্চ |
|
|
10 এমপিএ |
20 এমপিএ |
||||||||
|
5~19.9 |
d+5 |
d+9 |
0.85-0.1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0.8L |
0.8 |
|
20~39.9 |
d+7 |
d+12.5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400.9 |
d+10.5 |
d+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
দ্রষ্টব্য: এটি সুপারিশ করা হয় যে ঘূর্ণায়মান শ্যাফ্টের পৃষ্ঠের কঠোরতা HRC ≥ 58 হওয়া উচিত।
স্পেসিফিকেশন এবং ডাইমেনশন টেবিল (এই টেবিলটি RC2055-B এবং RC2055-C তে প্রযোজ্য, যার একই স্পেসিফিকেশন আছে)
|
মডেল |
d |
D |
D1 |
L |
L1 |
|
মডেল |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
মডেল |
d |
D |
D1 |
L |
L1 |
|
মডেল |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
দ্রষ্টব্য: প্রয়োজনীয় স্পেসিফিকেশন এই টেবিলে তালিকাভুক্ত না হলে, আমাদের কোম্পানির সাথে যোগাযোগ করুন. আমরা 1600 মিমি আকার পর্যন্ত পণ্য সরবরাহ করতে পারি।
